Ауди А3. Снятие и установка крыла

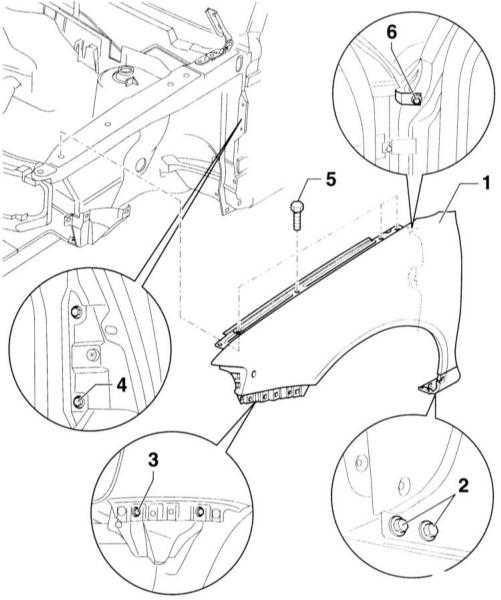

Элементы крепления переднего крыла
1
крыло
2 болт, 10 Н•м
3 саморез, 1.5 Н•м |
4 саморез, 1.5 Н•м
5 болт, 15 Н•м
6 болт, 15 Н•м |
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
облицовку бампера, обратитесь к подразделу Снятие
и установка бамперов. |
2. Снимите
локер арки колеса, обратитесь к подразделу Снятие
и установка локеров арки переднего и заднего
колес. |
3. Выверните
болты крепления –5– и планки крыла и продольной
балки –2–. |
4. Выверните
болт –6– при открытой двери. |
5. Выверните
саморезы –3– у направляющего элемента. |
6. Выверните
саморезы –4– под замыкающим листом. |
7. Снимите
крыло –1–. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. При
необходимости, восстановите лакокрасочное
покрытие крыла. |
2. Установите
на место крыло –1–.
ВНИМАНИЕ
за тем, чтобы соблюдались установленные зазоры,
обратитесь к Спецификациям.
|
3. Вверните
саморезы –3– и –4– у направляющего элемента и
под замыкающим листом. |
4. Вверните
болт –6– при открытой двери. |
5. Вверните
болты –5– у планки крыла и у продольной балки
–2–. |
6. Установите
локер арки колеса, обратитесь к подразделу Снятие
и установка локеров арки переднего и заднего
колес. |
7. Установите
облицовку бампера, обратитесь к подразделу Снятие
и установка бамперов. |
|

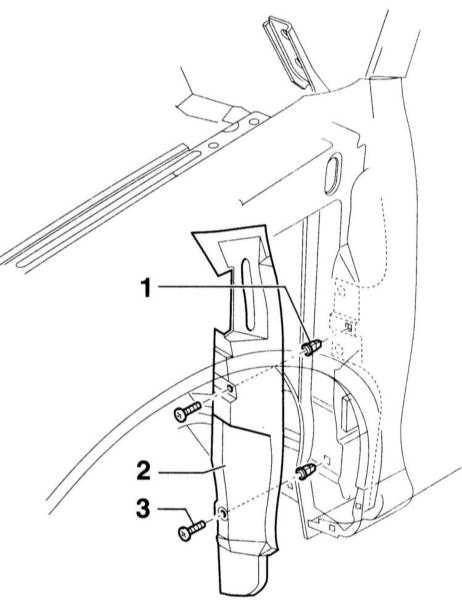

Снятие и установка внутренней накладки крыла
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
локер арки колеса, обратитесь к подразделу Снятие
и установка локеров арки переднего и заднего
колес. |
|
2. Выверните
винты –3– и снимите внутреннюю накладку –2–. 1 –
зажим. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
Установите на место внутреннюю накладку –2– и
вверните винты –3– в зажим –1–. |
|
