Ауди А3. Снятие и установка балки регулировочных элементов и петель задней двери

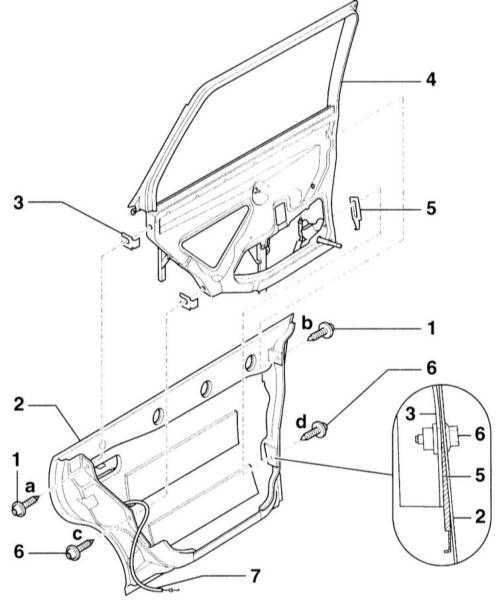

Задняя дверь, балка регулировочных элементов

1 – болт, 30 Н•м
2 – дверь задняя
3 – подкладка. Устанавливается при необходимости. Перед снятием запишите количество и толщину подкладок. При сборке установите те же самые подкладки на то же самое место.
4 – балка регулировочных элементов

5 – регулировочный клин. Перемещением клина может быть изменен наклон двери в районе стойки С. Регулировка выполняется по аналогии с передней дверью
6 – болт, 30 Н•м
7 – трос. Соединяется с замком двери.

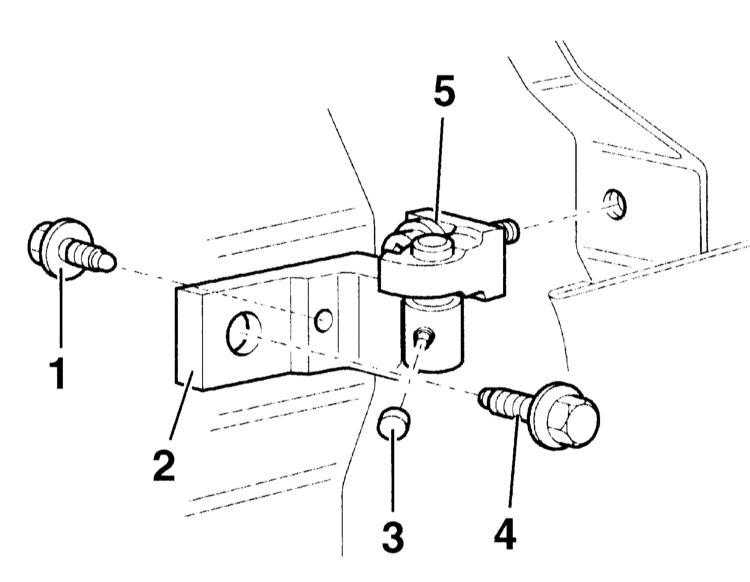

Верхняя петля двери

1 – болт, устанавливается изнутри, 30 Н•м
2 – петля двери верхняя
3 – крышка, 23 Н•м

4 – болт, 30 Н•м
5 – винт Torx, 30 Н•м

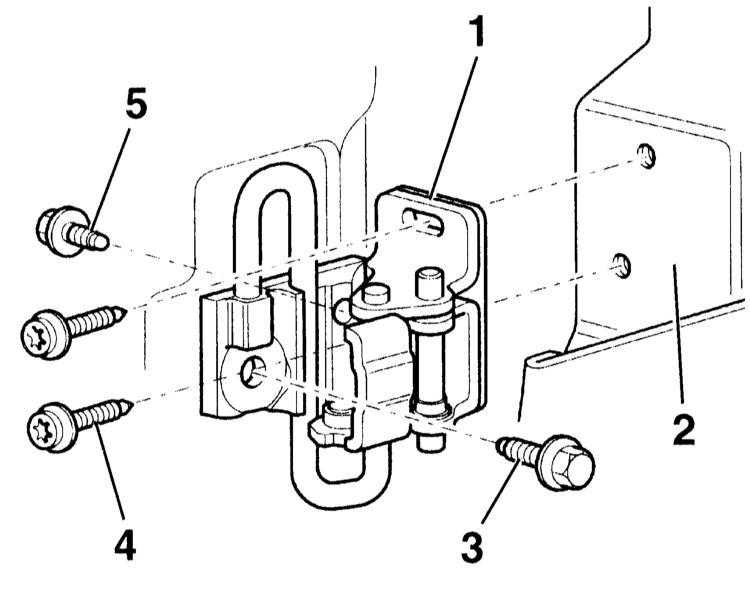

Нижняя петля двери

1 – петля нижняя
2 – дверь передняя
3 – болт, 30 Н•м

4 – винт Torx, 30 Н•м
5 – болт, 30 Н•м

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери.
2. Выверните винты –1– и –5–.
3. Выньте вверх балку.
4. Отсоедините трос блокировки двери.
5. Отсоедините кожух у стойки В и расстыкуйте электрические и пневматические соединения.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Вставьте балку в дверь и слегка закрепите винтами –1– и –6– и регулировочным клином –5–.
2. Затяните винты крепления –1– и –6– в последовательности а, b, c d.
3. Вставьте клиновой элемент двери. Отрегулируйте клиновой элемент по аналогии с передней дверью.
