Ауди А3. Снятие и установка щитка и балки бокового усилителя/планки шахты окна

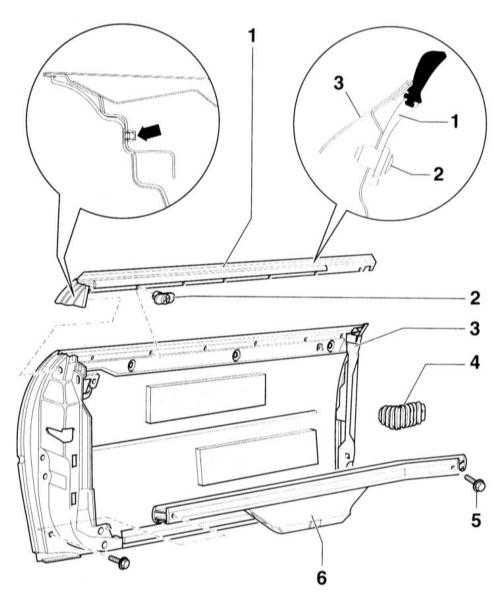

Балка
бокового усилителя/планка шахты окна
1 –
планка шахты окна
2 – зажим
3 – дверь |
4 – кожух
5 – болт, 8 Н•м
6 – балка усилителя |
Балка усилителя
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
балку регулировочных элементов двери, обратитесь к
подразделу Снятие
и установка передней двери и держателя
регулировочных элементов. |
2. Выверните
болты –5– и выньте балку усилителя –6–. |
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Вклейте
боковую подушку, обратитесь к подразделу Установка
боковой подушки безопасности. |
2. Установите
балку усилителя –6– и закрепите ее болтами –5–. |
3. Установите
балку регулировочных элементов, обратитесь к
подразделу Снятие
и установка передней двери и держателя
регулировочных элементов. |
|
Планка шахты окна
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
балку регулировочных элементов, обратитесь к
подразделу Снятие
и установка передней двери и держателя
регулировочных элементов. |
2. Выверните
штифт из зажима –2– и снимите зажим. |
3. Выньте
штифт (стрелка) в районе двери стойки В и снимите
планку шахты окна. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите
на место планку шахты окна. |
2. Вставьте
зажим –2–, слегка вдавите штифт. |
3. Вдавите
штифт (стрелка). |
4. Установите
балку регулировочных элементов двери, обратитесь к
подразделу Снятие
и установка передней двери и держателя
регулировочных элементов. |
|
