Ауді А4 (94+ року). Розбирання дверей




Розбирання дверей

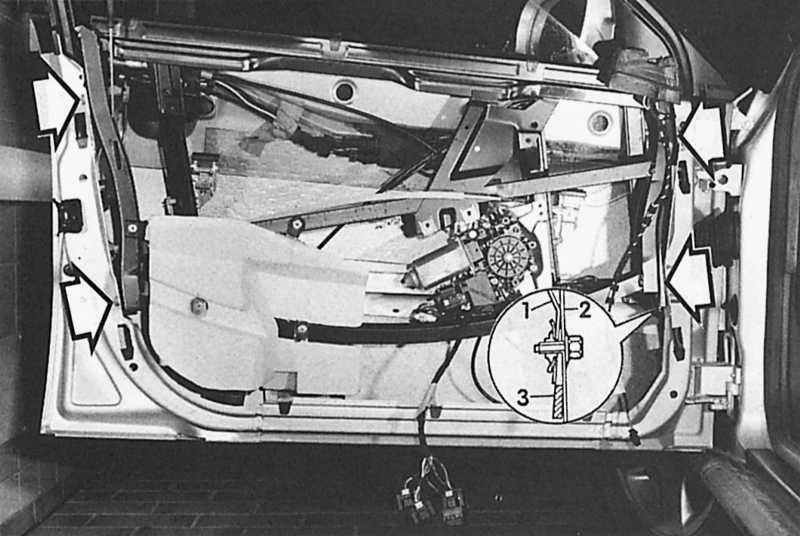

21.8 Розбирання дверей ���� A4 При знятій облицюванні двері видимі гвинти (стрілки), які повинні бути послаблені для того, щоб відокремити обидві частині дверей. З допомогою «лупи» показано розташування «інсталяційного клина»(3), який для регулювання засувається в більшій чи меншій мірі між «опорою монтажних вузлів двері» (1) і основою двері (2).

Демонтаж облицювання дверей

Тут описано демонтаж облицювання передніх дверей. Облицювання задніх дверей демонтується, відповідно, так само.

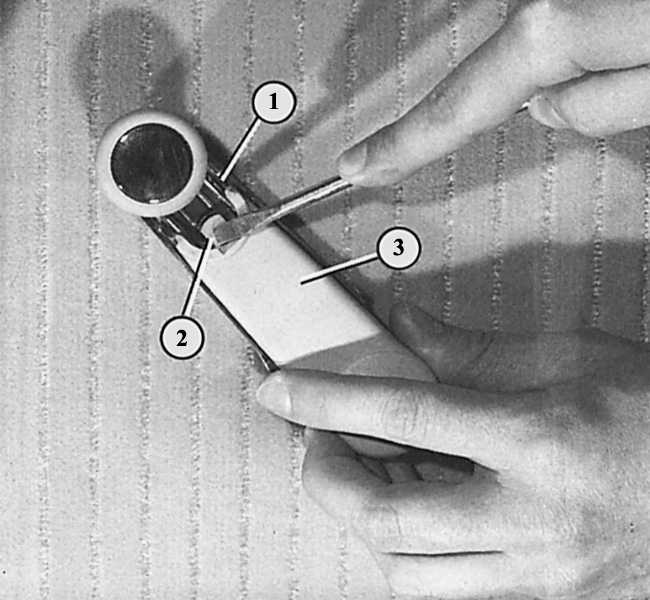

21.8 Розбирання дверей ���� A4 Демонтаж облицювання дверей, 1-й етап: відтиснувши кріпильний виступ (2), зніміть облицювання ручки склопідйомника (1), потім відкрутіть рукоятку (3).

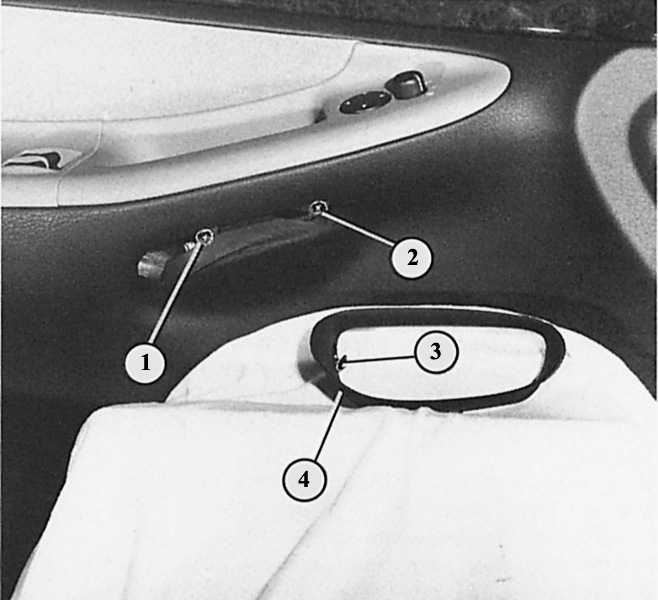

21.8 Розбирання дверей ���� A4 Демонтаж облицювання двері, 2-й етап: зніміть чашу ручки (4), послабивши гвинт з хрестоподібної головкою (3), під нею вигвинтіть гвинти (1 і 2).


21.8 Розбирання дверей ���� A4 Демонтаж облицювання двері, 3-й етап: вигвинтіть гвинти (1) з лобової боку, відкиньте облицювання вгору для того, щоб вийняти з пазів кріпильні гачки (2 і 3).

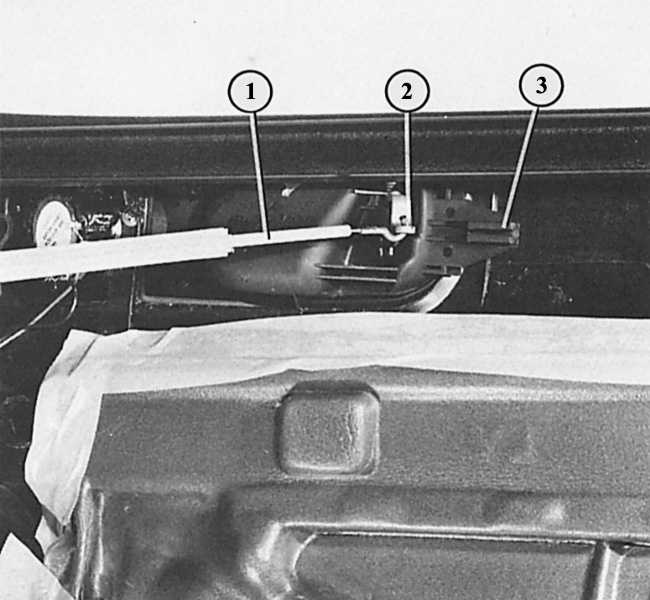

21.8 Розбирання дверей ���� A4 Демонтаж облицювання дверей, 4-й етап: при знятої облицюванні трос розмикає контакт (1) двері з направляючої вивісьте (3) і важеля керування (2).



ПОРЯДОК ВИКОНАННЯ
  1. Демонтуйте кривошипную рукоятку склопідіймача: від осі кривошипної рукоятки вставте під неї викрутку і притисніть кріпильний язичок. Зніміть покриття до осі рукоятки. Під нею відкрутіть гвинт з хрестоподібної головкою.
  2. Зніміть вниз чашу внутрішньої ручки дверей після ослаблення гвинта з хрестоподібної головкою.
  3. За ручкою стають доступними два інших гвинта з хрестоподібними голівками. Вигвинтіть їх.
  4. На лобовій стороні облицювання попереду і ззаду по одному вигвинтіть гвинта з хрестоподібними голівками.
  5. Кнопка внутрішньої блокування дверей залишається змонтованої.
  6. Тепер ударами кулака знизу по підлокітника злегка підбийте облицювання дверей вгору для того, щоб фіксатори на звороті облицювання вийшли з пазів дверної коробки.
  7. Зніміть облицювання і трохи відкиньте від дверей.
  8. На звороті розмикає контакт двері вийміть оболонку троса з направляючої і вивісьте трос.
  9. Від'єднайте штекерні роз'єми на вимикачах і на динаміці.
  10. Якщо потрібно, то обережно зніміть ізоляційну плівку ззаду на облицюванні двері. Простежте за тим, щоб вона не порвалася у місцях фіксаторів і контактів вимикачів.
  11. Перед монтажем облицювання вставте проміжні гумові деталі в отвори фіксаторів в дверній коробці (якщо вони відійшли при демонтаж).
  12. Для того щоб фіксатори краще зарухалися, змастіть гумові деталі невеликою кількістю вазеліну або силіконової пасти.
  13. Простежте за тим, щоб ізоляційна плівка була ретельно вставлена на звороті облицювання. Вона повинна бути вставлена в поглиблення по периметру облицювання.
  14. При монтажі зверніть увагу на те, щоб кнопка блокування двері була правильно вставлена в отвір в облицюванні.

Від'єднання деталей двері

Наприклад, після легкого пошкодження металу може виявитися необхідним зняти основу двері від опори її монтажних вузлів. У цьому випадку рекомендується перед монтажем нову основу двері покрити лаком. Хоча після цього потрібно працювати дуже обережно.

ПОРЯДОК ВИКОНАННЯ
  1. Демонтуйте облицювання двері.
  2. Демонтуйте двері так, як описано вище, і покладіть зовнішньої стороною на м'яку підкладку (пінопласт, вовняну ковдру).
  3. Вийміть з кріпильних затискачів штанги управління зовнішньої ручки двері та барабана замку. Для цього відкиньте на затискачах на 90° стопорну засувку.
  4. Послабте чотири кріпильних гвинта на лобових сторонах дверей.
  5. Зніміть опору монтажних вузлів двері вгору.

Розбирання зовнішньої ручки дверей

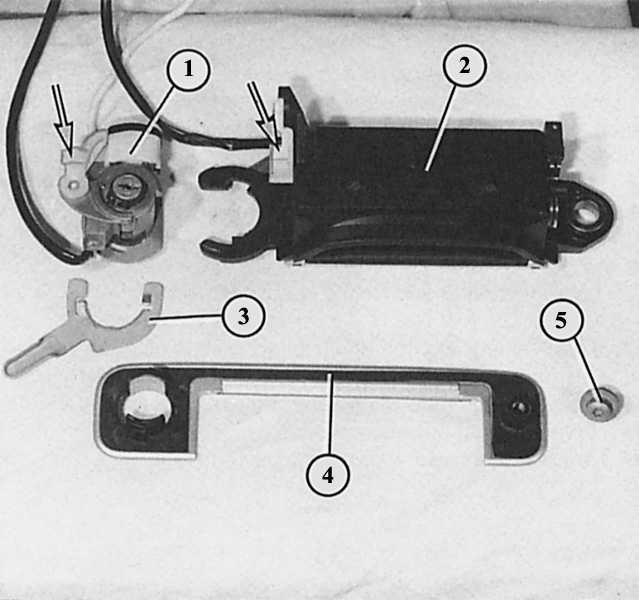

21.8 Розбирання дверей ���� A4

1 – барабан замку з нагрівальним елементом;
2 – ручка дверей;
3 – засувка поворотна;

4 – декоративна панель;
5 – кріпильний болт TORX попереду.
Стрілкою показаний пружинний затискач керуючої штанги розмикає контакт.

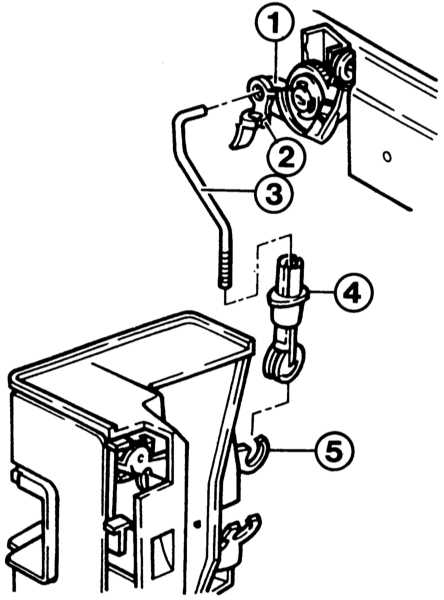

Керуюча штанга замку з такими деталями

21.8 Розбирання дверей ���� A4

1 – важіль барабана замку;
2 – пружинний затискач;
3 – штанга;


4 – керуючий пружинний затискач;
5 – вимикає важіль замка.

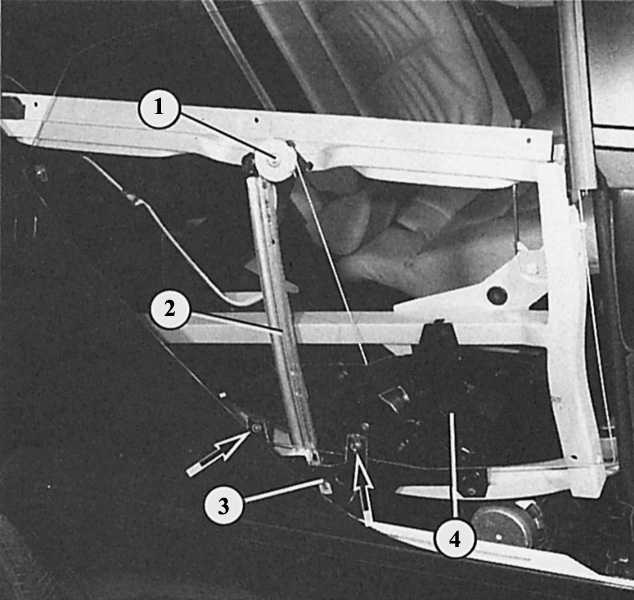

Склопідйомник видно з задньої сторони на функціональній моделі:

21.8 Розбирання дверей ���� A4

1 – верхній напрямний ролик;
2 – напрямна шина склопідіймача;
3 – опора скла;

4 – двигун склопідіймача.
Стрілки – гвинтові з'єднання скла/склопідіймача.


21.8 Розбирання дверей ���� A4 На фотографії показано гвинти (1 і 2), які повинні бути послаблені для від'єднання обох частин двері.

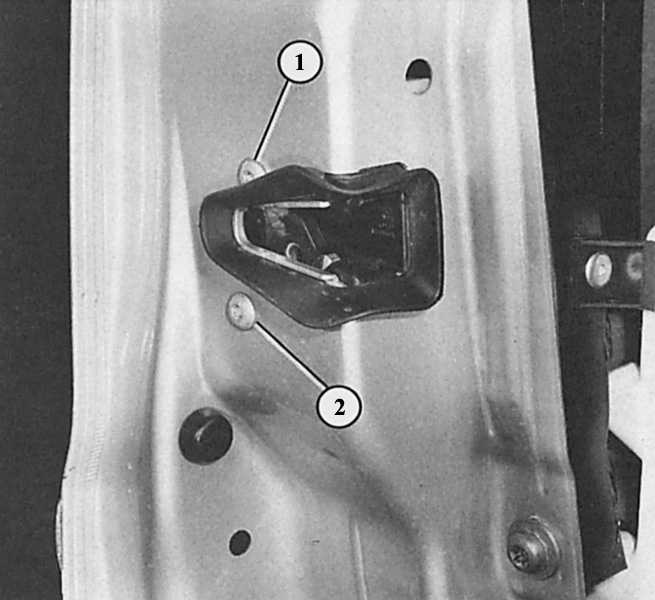

21.8 Розбирання дверей ���� A4 Замок дверей висить тільки на двох гвинтах (1 і 2). Але у попередніх робіт по демонтажу замку значний обсяг, т. к. потрібно демонтувати з основи двері «опору монтажних вузлів».

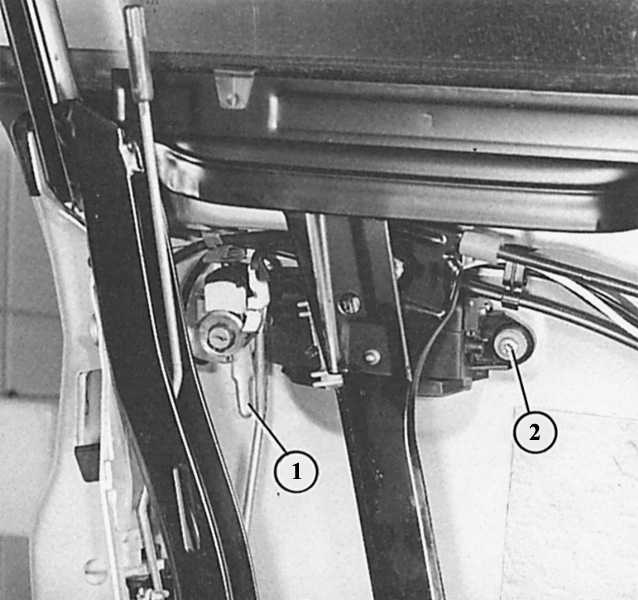

21.8 Розбирання дверей ���� A4 Демонтаж зовнішньої ручки дверей: крім іншого, потрібно відкинути поворотну засувку (1) і вигвинтити болт TORX (2).

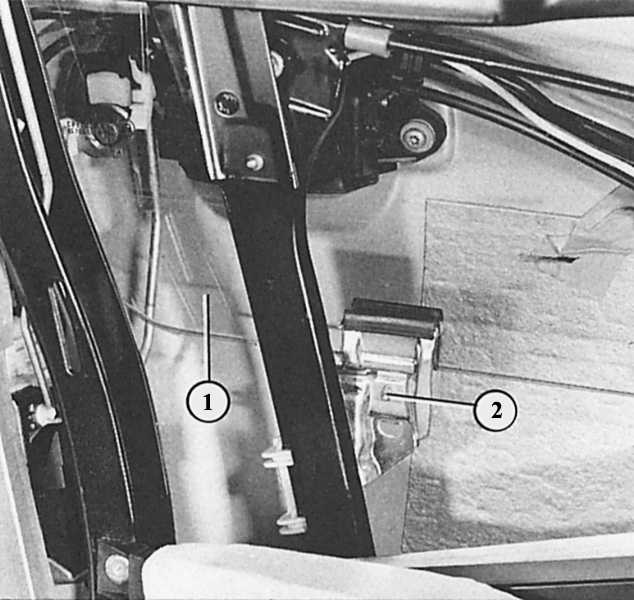

21.8 Розбирання дверей ���� A4 На малюнку показано гвинтове з'єднання (2) склопідіймача зі склом вікна (1) ззаду в коробці передньої двері.

Демонтаж дверного замка

ПОРЯДОК ВИКОНАННЯ
  1. Зніміть опору монтажних вузлів двері з її основи так, як описано вище.
  2. Вигвинтіть два болта TORX по 6 мм.
  3. Зніміть замок.




Поради: У невеликій серії дверні замки були встановлені без синтетичного покриття. Ці замки демонтуються без зняття «опори монтажних вузлів» з дверей.

При установці нової керуючої штанги між циліндром замку і замком двері потрібно відрегулювати її довжину. Довжина може регулюватися шляхом зрушування тому що включає втулки на деталі шарніра з боку замку управляючої штанги. Потім включає втулка знову зсувається вперед, в результаті чого штанга фіксується.

Демонтаж зовнішньої ручки дверей

Той, хто виконує цю роботу на змонтованій двері, повинен володіти спокійним характером і спритними руками.

ПОРЯДОК ВИКОНАННЯ
  1. Передні двері: демонтуйте внутрішнє облицювання двері.
  2. Відкиньте убік пружинні затиски обох керуючих штанг (вони ведуть до замкового клину), вивісьте керуючі штанги.
  3. Через виїмку на внутрішній стороні дверей вигвинтіть попереду на ручці дверей болт TORX ключем Т25.
  4. Через коробку дверей намацайте на висоті барабана замку маленький блокуючий важіль і відкиньте його на 65° до заднього краю дверей.
  5. Тепер зніміть ручку дверей всередину.
  6. Зніміть назовні барабан замку і зовнішню декоративну панель. При цьому злегка поверніть панель.
  7. Якщо потрібно, від'єднайте провід.
  8. Монтаж: потрібно зрозуміти розташування деталей по відношенню один до одного ще в демонтированном стані. Інакше гарантовано не вдасться встановити деблокирующий важіль.
  9. Важіль деблокування вставляється нахиленою тому ручкою і відкидається вперед для фіксації.
  10. Ручка задніх дверей: демонтаж та монтаж схожі, але кріплення двома гвинтами TORX – без важеля деблокування.

Демонтаж барабана замку

ПОРЯДОК ВИКОНАННЯ
  1. Демонтуйте зовнішню ручку дверей.
  2. Вставте ключ в барабан для того, щоб при витягуванні барабана не випали пластинки замку і пружини.
  3. Відіжміть стопорне кільце на задньому кінці барабана замку.
  4. Зніміть повідець і виту пружину, запам'ятайте їх положення для подальшого монтажу.
  5. Вийміть барабан замку з декоративної панелі.
  6. При монтажі простежте за тим, щоб закритий зубець на зубчастому вінці захоплення припадав на западину між зубцями шестерні мікровимикача.
  7. Новий барабан замку змастіть спреєм для видалення іржі і ізолювання.

Демонтаж скло підйомників

ПОРЯДОК ВИКОНАННЯ
  1. Демонтуйте облицювання двері.
  2. Демонтуйте опору монтажних вузлів двері. Основа дверей залишається на автомобілі.
  3. Скло двері повністю опустіть.
  4. Покладіть опору монтажних вузлів двері на м'яку підкладку.
  5. Послабте гвинтове з'єднання склопідіймача/скла, підніміть скло і вийміть.
  6. Висвердліть чотири кріпильні заклепки склопідіймача.
  7. Склопідйомник і механізм кривошипної рукоятки представляють модуль і можуть бути демонтовані або замінені тільки разом. Не так справа йде з електродвигуном склопідіймача. Його можна замінити окремо (глава Інструменти і прилади).
  8. Монтаж: заклепати склопідйомник, при цьому спочатку поставте нижні заклепки.
  9. Відрегулюйте вікно в двері.

Демонтаж вікна двері

Демонтаж вікна двері описаний вище. Крім того, після монтажу відрегулюйте скло дверей (наступний розділ).

Регулювання вікна двері

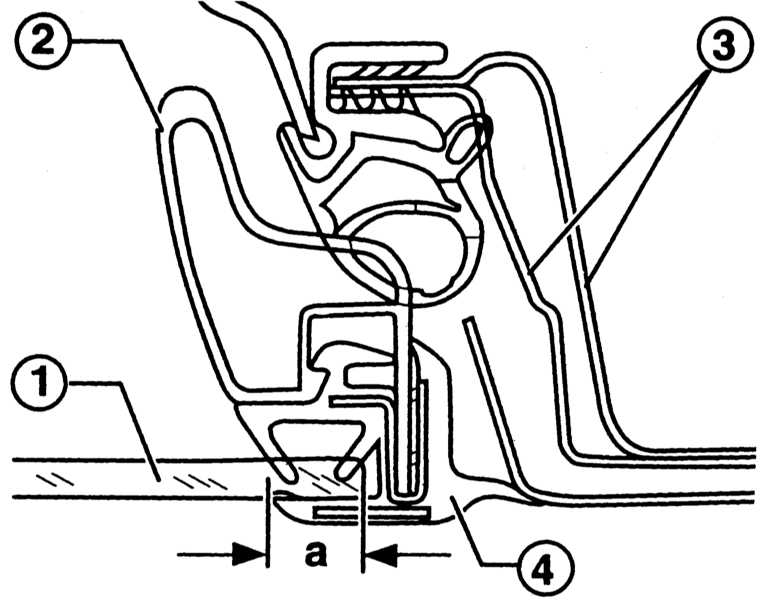

21.8 Розбирання дверей ���� A4 Регулювання вікна в передній двері: задній край вікна (1) передніх дверей повинен входить у ущільнювач (4) опори монтажних вузлів двері (2), а = 9 мм. Цифрою «3» позначена задня стійка двері. Те ж саме відноситься до переднього краю вікна задніх дверей.

Регулювання стекол передніх і задніх дверях здійснюється однаково (в дзеркальному відображення).

ПОРЯДОК ВИКОНАННЯ
  1. Скло в передніх дверях повинно входити своїм заднім краєм (стійка В) у ущільнювач приблизно на 9 мм. До скла задньої двері відноситься те ж саме, що для передньої двері.
  2. Вгорі і попереду скло повинно бути паралельно ущільнювачу по всьому периметру. Іншими словами: воно не повинно бути перекошено у дверному отворі.
  3. Якщо потрібно проведіть фломастером лінію по задньому краю переднього скла (або по переднього краю заднього скла) на відстані 9 мм від краю скла.
  4. Встановіть скло – слідкуйте за паралельністю лінії гумового ущільнювача.
  5. Підніміть скло майже до упору.
  6. Тепер перевірте, паралельні чи по відношенню один до одного контур ущільнювача і контур скла.
  7. Якщо ні, ослабте кріплення скла і відрегулюйте скло так, щоб воно стало паралельним ущільнювачу.

Протиударні рейки

Протиударні рейки приклеєні до дверей. Про демонтажі і монтажі див. у главі ринее.
