Двері
 |

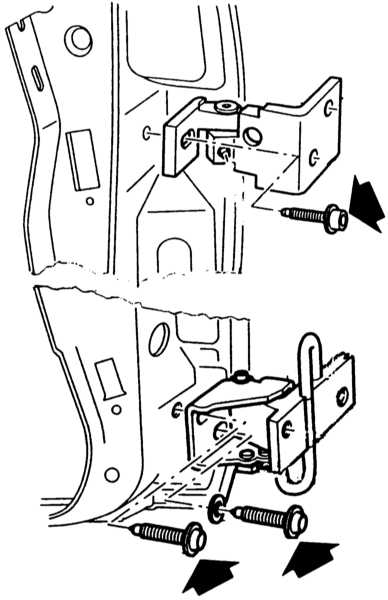

Двері пригвинчені до шарнірам в цілому трьома болтами
TORX (стрілки). |
 |

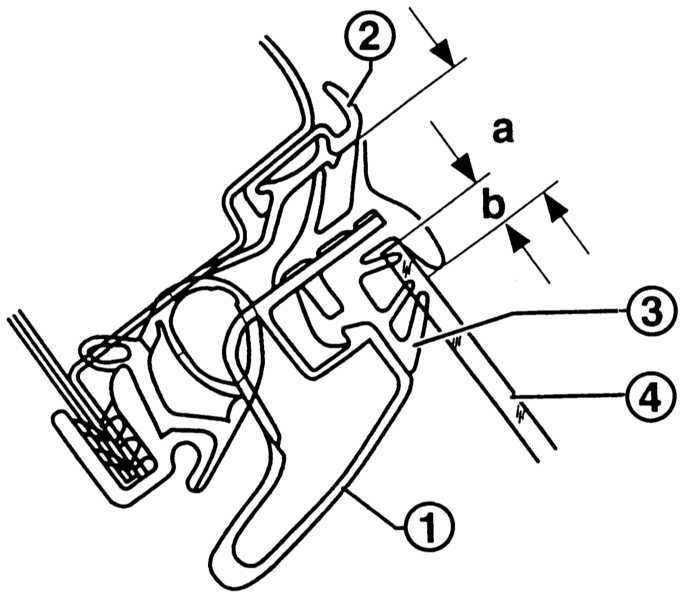

Установчі контрольні розміри «опори монтажних
вузлів двері» (1). Зовнішній ущільнювач (3) повинен прилягати за всій довжині до передньої стійки дверної і до декоративної
планки (2) даху. Відстань між декоративною планкою даху і нижнім краєм
ущільнювача (3) має становити а = 18,3 мм Скло двері (4) має
занурюватися у
ущільнювач на в = 5 мм. |
 |
За рахунок ослаблення болтів TORX (1 і 2) можна
зрушити пластину замку для бічного регулювання ззаду на
двері. |
У Audi традиційно ставляться двері, що складаються з двох частин. Внутрішня частина двері – «опора монтажних вузлів двері» – прикріплена до
зовнішньої частини дверей – «основі
двері» – чотирма болтами. За рахунок цього при легкому пошкодженні можна замінити зовнішню частину, не канителясь з демонтажем
механізмів склопідйомників і
деблокування.
Догляд за ущільнювачем дверей
Зовнішні ущільнювачі, які знаходяться в одній площині з
дверима, в Audi A4 потребують особливого догляду, т. к. тріщини в них
викликають не тільки нещільності, але
і підвищений рівень шуму під час руху. Кращим засобом догляду за ущільнювачами
є оленячий жир. У нього є приємний побічний ефект: взимку він не допускає примерзання ущільнювача до кузова, що
позбавляє від обтяжливого відігрівання
його феном.
Демонтаж дверей
|
|
-
Для того щоб від'єднати штекерні роз'єми динаміків в
двері, електроприводу регулювання дзеркала або склопідйомників,
потрібно зняти
її облицювання так, як описано в цій главі. Те ж саме відноситься
до проводів і шлангах центрального замку.
-
Вийміть з затискачів сильфон між дверима і дверною стійкою
і витягніть
з дверей від'єднані дроти.
-
Відкрутіть у верхній петлі один болт TORX, в нижній петлі
– два
таких болта, зніміть двері. Петлі
залишаються на кузові.
-
Після установки відрегулюйте двері (наступний
розділ).
|
|
| |
Порада: Двері можна демонтувати разом з
усіма петлями. В цьому випадку потрібно демонтувати облицювання передньої дверний
стійки і від'єднати розташований під нею піновий роз'єм. Тільки так
можна дістатися до загвинченого зсередини болта нижньої
петлі. |
Правильна регулювання дверей
|
|
-
При регулюванні дверей Audi A4 повинен стояти
горизонтально на
землі всіма чотирма колесами. В піднятому автомобілі кузов може
трохи зігнутися, тому юстирування дверей не буде
правильною.
-
Регулювання здійснюється за такими критеріями:
-
Розміри щілин біля переднього і заднього краю двері
повинні бути наступними: крило у передніх дверей 4 мм, передні двері
задній двері 5 мм, задні двері до бічної деталі 3,5 мм. Встановіть
двері правильно.
-
Контур кузова повинен бути витриманий: поздовжній пеленг
полягає у тому, щоб металеві краї дверей не виділялися на контурі кузова сходинкою або щоб двері не була встановлена занадто високо
або занадто глибоко.
-
Слід уникати шуму вітру. Цього можна досягнути шляхом правильної регулювання двері: для цього, насамперед, потрібно, щоб
рама вікна
зі своєї прокладкою щільно прилягала до вхідних
дверей. Це досягається
шляхом регулювання «опори монтажних вузлів
двері».
|
|
Підгонка дверей
Тут описується регулювання передніх дверей. До задніх дверей, природно, це теж відноситься.
Послідовність: починають з регулювання задніх дверей, якщо
обидві двері демонтовані. Якщо задня двері не демонтрувалась і ще правильно
відрегульована, то можна починати
з передньої двері.
|
|
-
Поздовжнє регулювання для установки дверної щілини: трохи
ослабте гвинти петлі
двері/двері так, щоб двері ще можна було
зрушити.
-
Закрийте двері і вирівняйте щілину.
-
Обережно відкрийте двері і затягніть гвинти
шарнірів.
-
Регулювання по висоті (контур): ослабте, як вже
говорилося, гвинти
між петлею і дверима. Посуньте
двері вгору або вниз.
-
Знову затягніть гвинти.
-
Бічна регулювання, передній край дверей (шум вітру): не
регулюється – у разі необхідності потрібно виготовити проміжні
пластини з металу і вставити між дверима і петлею для того, щоб
висунути двері
далі назовні.
-
Бічна регулювання, задній край дверей (шум вітру):
-
трохи ослабте пластину, в яку входить замок
двері.
-
Закрийте двері і втисніть її в отвір у відповідності з
зовнішнім контуром.
-
Відкрийте двері, затягніть пластину замку.
-
Перевірте в салоні, рівномірно прилягає двері до свого гумовому
ущільнювачу.
-
Регулювання віконної рами: якщо основа двері
відрегульована правильно, то тепер перевіряється, чи чисто сидить в
дверному отворі віконна
рама. При цьому зовнішній ущільнювач двері не має висовуватися над
планкою даху.
-
Якщо потрібно відрегулювати, демонтуйте облицювання двері
і ослабте чотири
кріпильних гвинта «опори монтажних вузлів
двері».
-
Закрийте двері.
-
Нехай ваш помічник притисне раму зовні
у дверному отворі – краще втиснути її трохи далі, т. к.
гумовий ущільнювач
двері надає протитиск.
-
Для того щоб ущільнювачі прилягали щільно, одночасно з цим
ви повинні віджати раму вгору і вперед.
-
Якщо регулювання правильна, то можна загвинтити зсередини
обидва верхніх
болта і задній нижній болти. Момент
затягування: 30 Нм.
-
Врахуйте додатково: інсталяційний клин у нижнього болта
попереду повинен
ставитися завжди. Перед затягуванням болта його потрібно зрушити вгору
так, щоб його трохи заклинило.
-
Є додаткова можливість регулювання заднього краю дверей настановним клином: за рахунок більш глибокої засувки
клина нижній край
дверей йде всередину, а верхній – назовні. Більш сильне витягування клину
викликає протилежну реакцію.
|
|
