Ауді А4 (94+ року). Крила




Крила

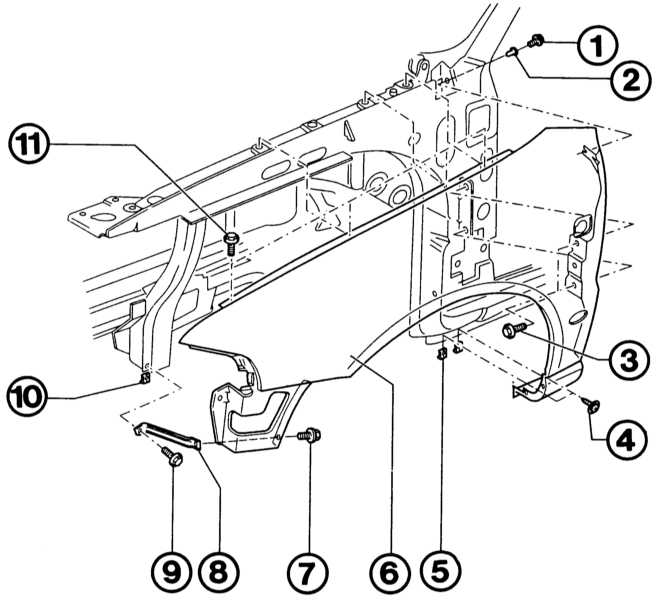

Розташування кріпильних елементів переднього крила (6)

21.5 Крила ���� A4

1, 3, 7, 9, 11 – нарізні гвинти з шестигранними головками;
2 – нарізна заклепка;
4 – гвинт самонарізний з хрестоподібної головкою;

5, 10 – гайка з листового металу;
8 – кронштейн.

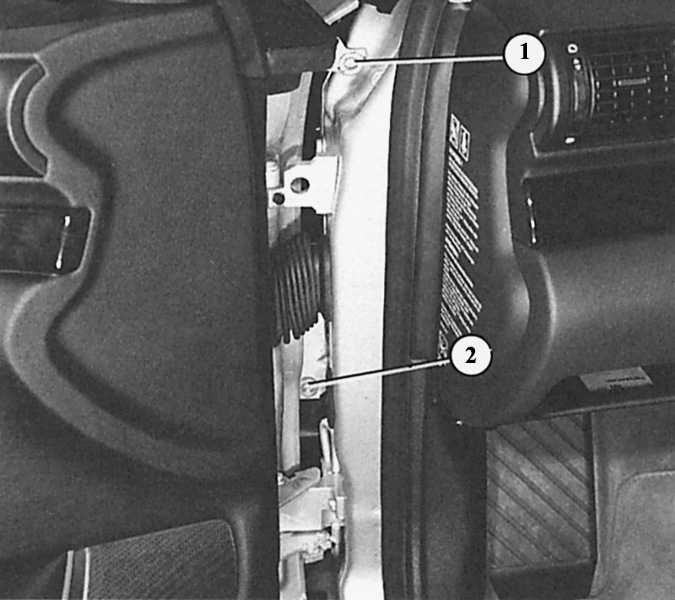

21.5 Крила ���� A4 На малюнку показані два кріпильні болти крила (1 і 2), які доступні при відкритій передній двері.

Передні крила викручуємо. Навпаки, задні бічні деталі міцно приварені – відсутнє поле для діяльності любителя.

Демонтаж підкрилки колісної ніші

ПОРЯДОК ВИКОНАННЯ

  1. Зніміть відповідне переднє колесо.
  2. Вивісьте бічну сторону бампера з кронштейна на крилі. Для цього відіжміть бампер внизу на висоту кронштейна і одночасно потягніть від кузова.
  3. Послабте всі кріпильні гвинти подкрылка колісної ніші.
  4. Поверніть вліво на 90° швидкодіючий затвор з'єднання з нижньої облицюванням двигуна.
  5. Зніміть підкрилок колісної ніші з розпірних пальців і відіжміть всередину від вирізу для колеса.
  6. При монтажі м'яко затягніть гвинти, інакше в пластмасі буде зірвана різьба!

Демонтаж крила

ПОРЯДОК ВИКОНАННЯ

  1. Демонтуйте підкрилок колісної ніші.
  2. Демонтуйте бампер.
  3. Демонтуйте покажчик повороту.
  4. По нижньому краю крила вигвинтіть попереду один і ззаду два гвинта з хрестоподібними головками або болти TORX.
  5. Під вирізом для покажчика повороту вигвинтіть болт, другий – попереду у вирізі для колеса.
  6. Вигвинтіть ззаду колісної ніші облицювання (замикаючу деталь). Для цього послабте два болта.
  7. Тепер доступні обидва болта на кріпильній перемичці металу ззаду на крилі – вигвинтіть.
  8. Відкрийте передню двері – вигвинтіть болт над шарнірами.
  9. Вигвинтіть гвинти з шестигранними головками по верхньому краю крила.
  10. Зніміть крило.
  11. При монтажі відрегулюйте щілину по відношенню до капота при ще ослаблених верхніх кріпильних болтах крила. Вона повинна бути приблизно 3,0 мм.
