18.5. Нижняя передняя рама
Снятие
Зацепите захваты
грузоподъемного механизма за двигатель и приподнимите настолько,
чтобы вес двигателя воспринимался грузоподъемным механизмом.
Используя лезвие
отвертки как рычаг, снимите колпачок с центральной части диска
колеса.
На автомобиле,
стоящем на колесах, ослабьте и вывинтите на десять оборотов
болты с буртиком, крепящие валы привода к ступицам передних
колес.
Снимите передние
колеса.
 |

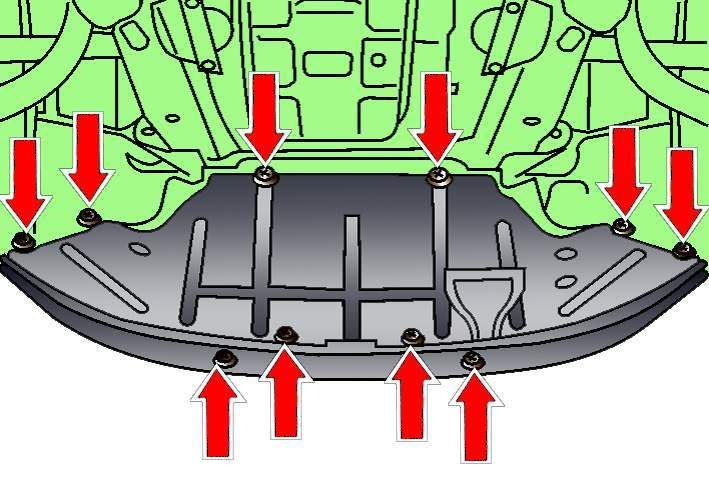

Рис. 3.1–1.
Расположение фиксаторов крепления нижнего
брызговика моторного отсека
|
Освободите
фиксаторы и снимите нижний брызговик моторного отсека (см.
рис. 3.1–1).
 |

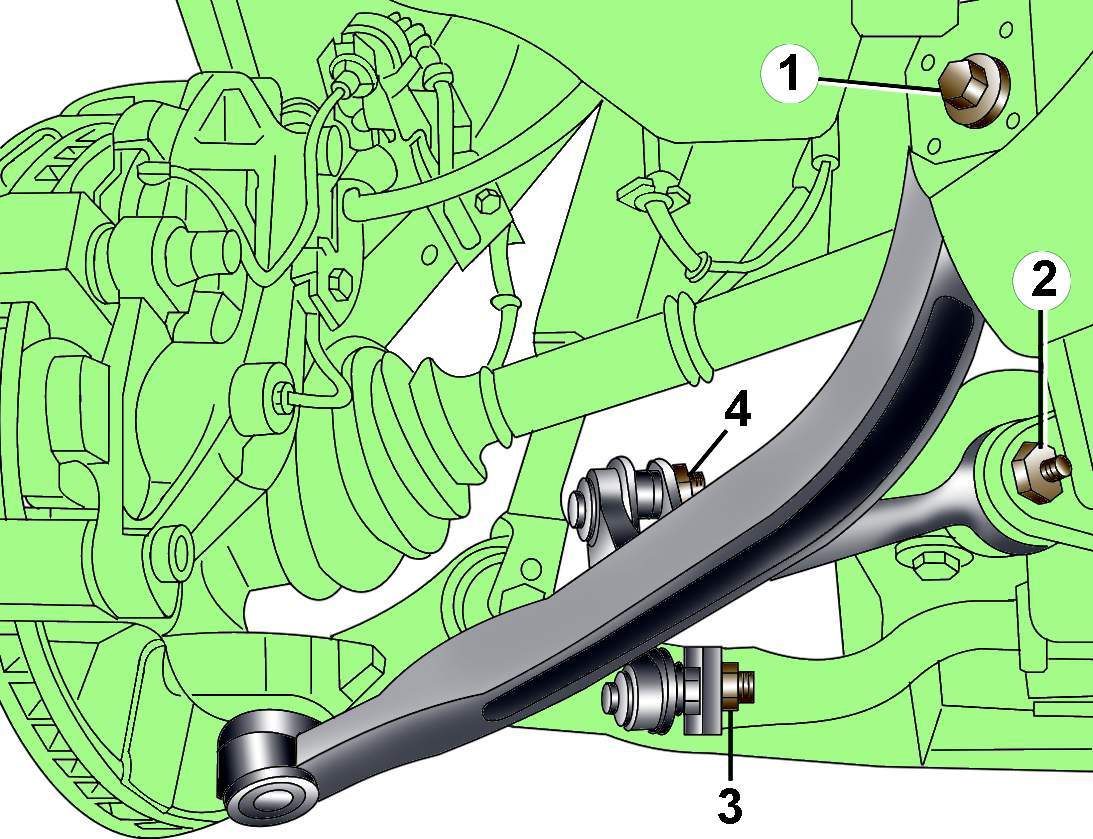

Рис. 12–13.
Расположение болтов крепления удерживающего (1)
и управляющего (2) рыч агов к нижней раме и гаек
(3, 4) крепления серьги стабилизатора
|
Отвинтите гайки 3 и
4 (рис.
12–13) и
снимите серьгу стабилизатора.
Отвинтите болт
крепления нижнего удерживающего 1 рычага к нижней раме.
 |

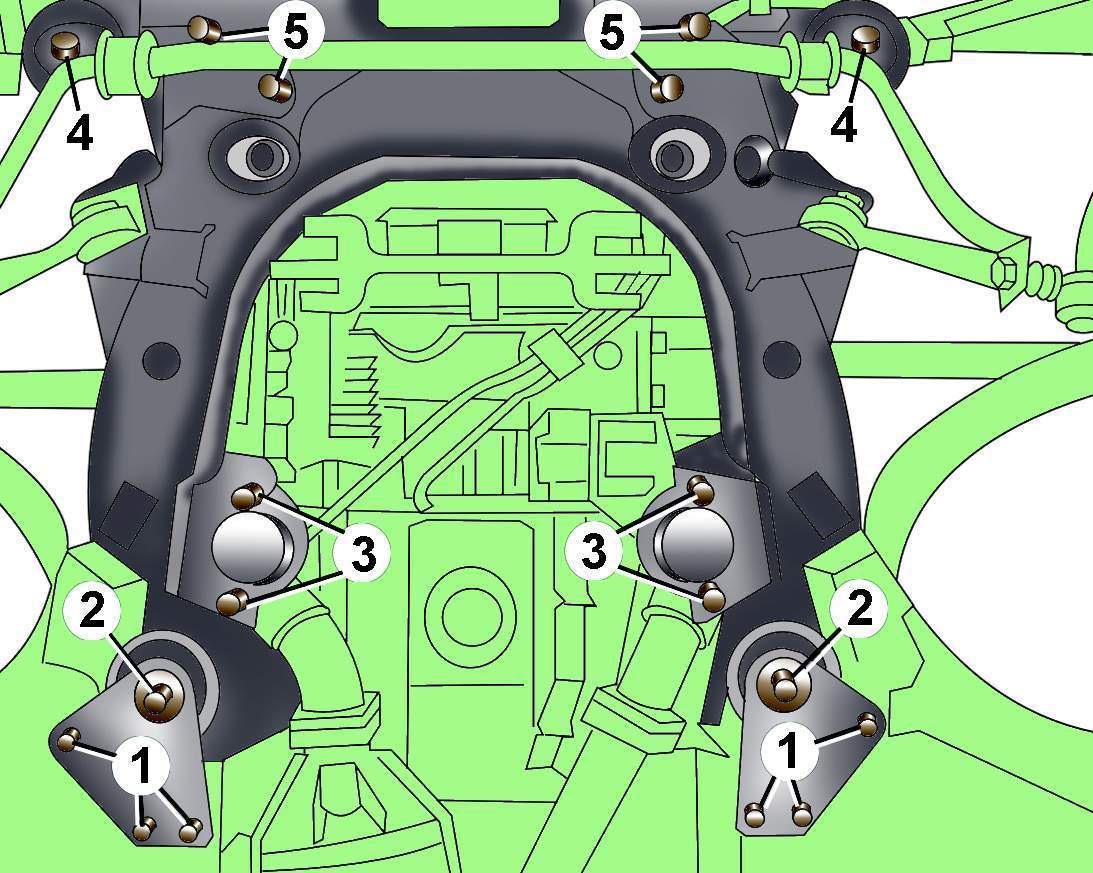

Рис. 12–14.
Расположение болтов крепления (1) пластины
поддержки нижней рамы, задней части нижней рамы
(2), опор коробки передач (3), передней части
нижней рамы (4) и опор двигателя (5)
|
Отвинтите болт
крепления нижнего управляющего рычага 2 к нижней раме. Для
извлечения болтов опустите заднюю часть нижней рамы. Отвинтите
болты крепления 1 (рис.
12–14) пластины
поддержки нижней рамы и вывинтите болты крепления нижней рамы 2.
Вывинтите болты
крепления левой и правой опор 3 коробки передач.
Отвинтите болты
крепления опор 5 двигателя к нижней раме.
Отвинтите болты
крепления передней части нижней рамы 4.
Снимите нижнюю
переднюю раму.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Стрелка на серьге
стабилизатора указывает направление перемещения.
Окончательно
затягивайте болты и гайки крепления резиновых элементов передней
подвески на автомобиле, стоящем на колесах.
Проверьте и при
необходимости отрегулируйте углы установки колес.
