18.4. Поворотный кулак
Снятие
Используя лезвие
отвертки как рычаг, снимите колпачок с центральной части диска
колеса.
На автомобиле,
стоящем на колесах, ослабьте болты крепления валов привода к
ступицам передних колес.
Поднимите переднюю
часть автомобиля и закрепите на подставках. Снимите передние
колеса.
 |

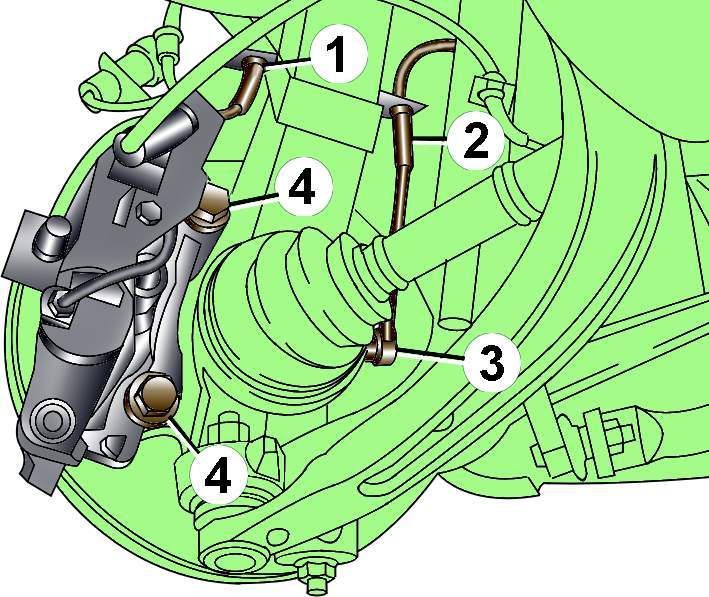

Рис. 12–11.
Расположение датчика ABS (3), зажимов крепления
проводов датчиков ABS (2) и износа тормозных
колодок (1), болтов (4) крепления суппорта
|
Освободите из
зажима 1 (рис.
12–11). провод
датчика износа тормозных колодок
Извлеките датчик
ABS 3 из поворотного кулака и отсоедините от зажима 2 провода
датчика.
Отвинтите болты 4,
снимите суппорт переднего тормоза и мягкой проволокой привяжите
суппорт к кузову. Суппорт не должен висеть на тормозном шланге.
Снимите тормозной
диск.
 |

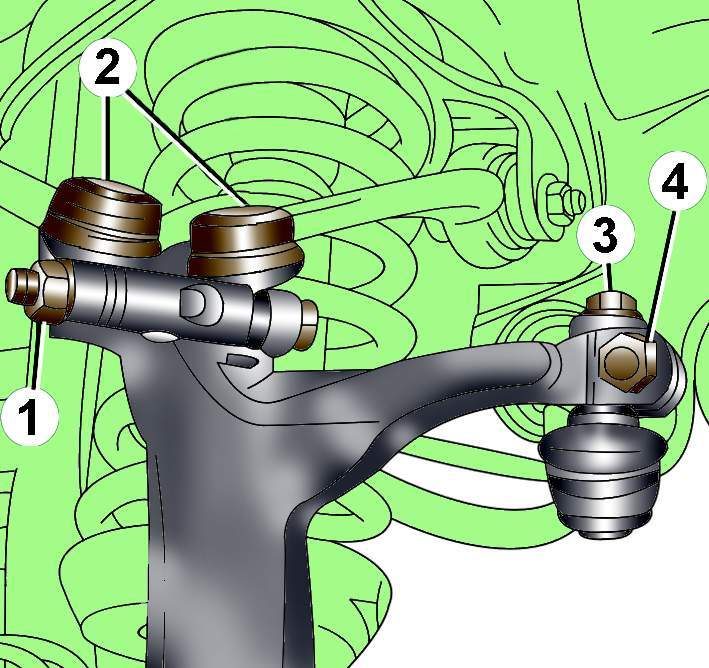

Рис. 12–4.
Элементы верхнего крепления поворотного кулака:
1 – гайка и болт крепления шаровых шарниров
верхних рычагов передней подвески; 2 – шаровые
шарниры верхних рычагов передней подвески; 3 –
болт крепления наконечника рулевой тяги; 4 –
болт с четырехгранной головкой
|
Вывинтите болты
крепления наконечника рулевой тяги к поворотному кулаку (см. рис.
12–4).
 |

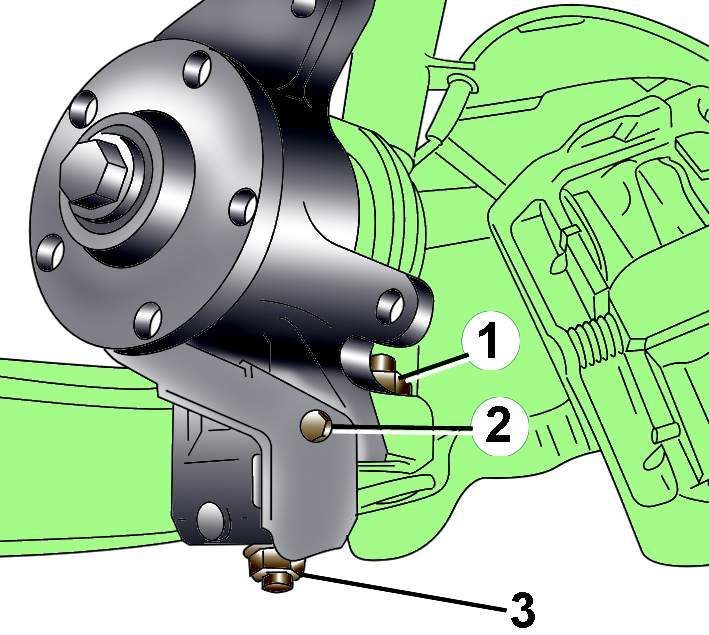

Рис. 12–12.
Расположение гаек (1 и 3) крепления шаровых
шарниров нижних рычагов передней подвески и
болта (2) крепления защитного кожуха
|
Отвинтите болты и
снимите защитный кожух тормозного диска (рис.
12–12).
Используя съемник
шаровых шарниров, извлеките шаровые шарниры нижних удерживающего
и управляющего рычагов из поворотного кулака. При этом не
повредите защитный чехол шарнира равных угловых скоростей вала
привода.
Вывинтите болт с
буртиком крепления вала привода.
Отвинтите гайку,
извлеките болт крепления шаровых шарниров верхних рычагов
передней подвески к поворотному кулаку (см. рис.
12–4) и снимите
шаровые шарниры с поворотного кулака. Не расширяйте пазы в
поворотном кулаке при извлечении верхних поперечных рычагов.
Отклонив в сторону
от автомобиля поворотный кулак, извлеките вал привода из ступицы
переднего колеса и шаровой наконечник нижнего управляющего
рычага из поворотного кулака.
Снимите поворотный
кулак с автомобиля.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Ввинтите и затяните
болты крепления внешних ШРУСов к ступицам передних колес
моментом 190 Н·м, затем дополнительно доверните их на угол 180°.
Затягивайте болты крепления валов привода к ступицам передних
колес только на автомобиле, стоящем на колесах.
Отрегулируйте углы
установки передних колес.
