17.4. Главная задняя передача
Снятие
При наличии
отвинтите четыре болта и снимите поперечную балку, расположенную
под трубами системы выпуска.
Отвинтите гайки,
крепящие соединительные зажимы выхлопных труб. Отсоедините и
снимите заднюю секцию системы выпуска.

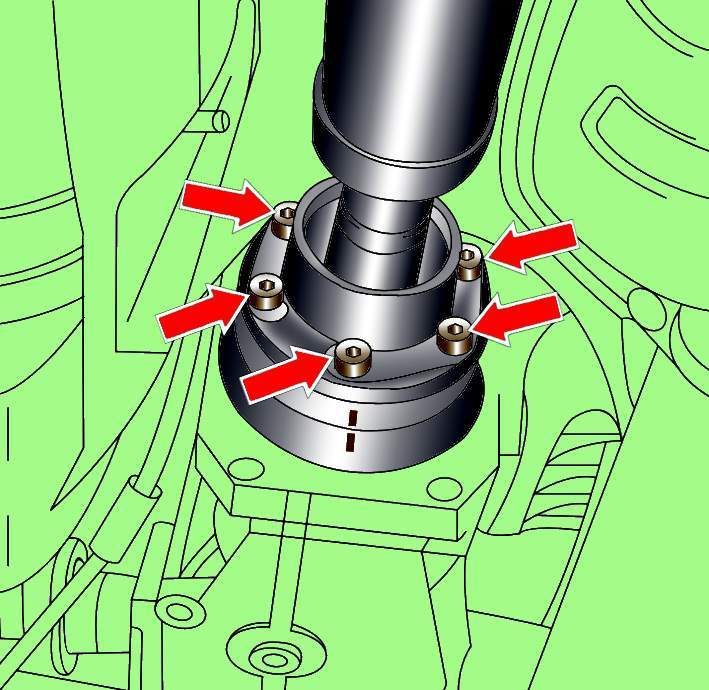

Рис. 11–3.
Расположение меток совмещения и болтов крепления
карданного вала к фланцу главной задней передачи
|
Проверьте, есть ли
метки на карданном валу и фланце главной задней передачи для их
совмещения (см. рис.
11–3). При
отсутствии меток нанесите их.
Ослабьте болты
крепления фланцев карданного вала к фланцам коробки передач и
главной задней передачи (см.рис.
11–3).

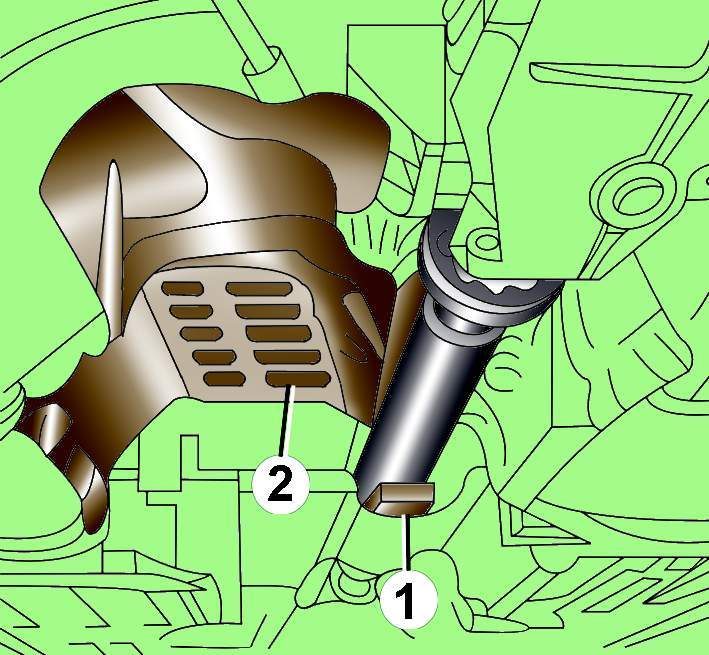

Рис. 11–6.
Использование деревянного клина (1) для поджатия
карданного вала вверх к термозащитному экрану
(2)
|
Отвинтите болты и
снимите термозащитный экран, расположенный над карданным валом.
Вывинтите болты
крепления фланца карданного вала к фланцу главной задней
передачи.
При наличии
освободите фиксатор крепления троса стояночного тормоза.
Снимите
термозащитный экран левого вала.
Отвинтите болты
крепления внутренних ШРУСов задних валов привода к фланцам
главной задней передачи.
Установите под
главной задней передачей домкрат с приспособлением V.A.G 1359/2.

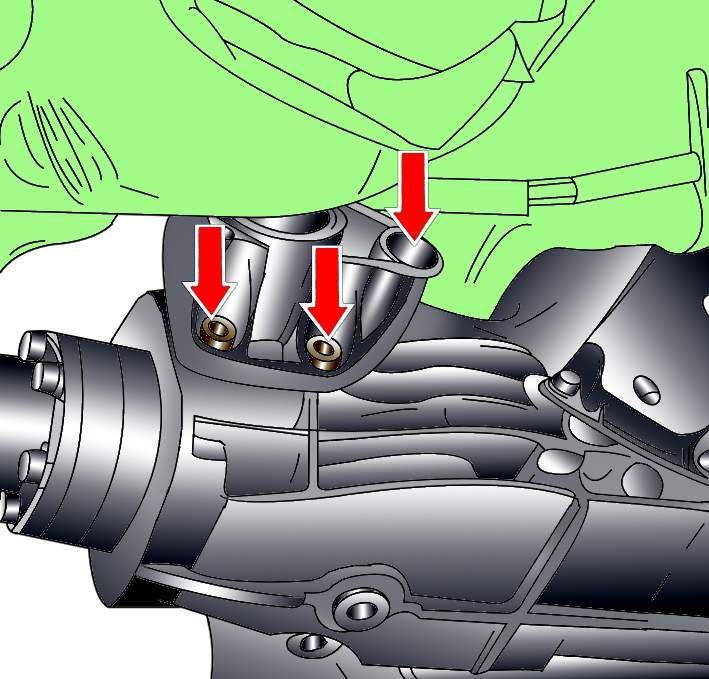

Отвинтите болты
крепления левой опоры главной задней передачи (рис.
11–7).

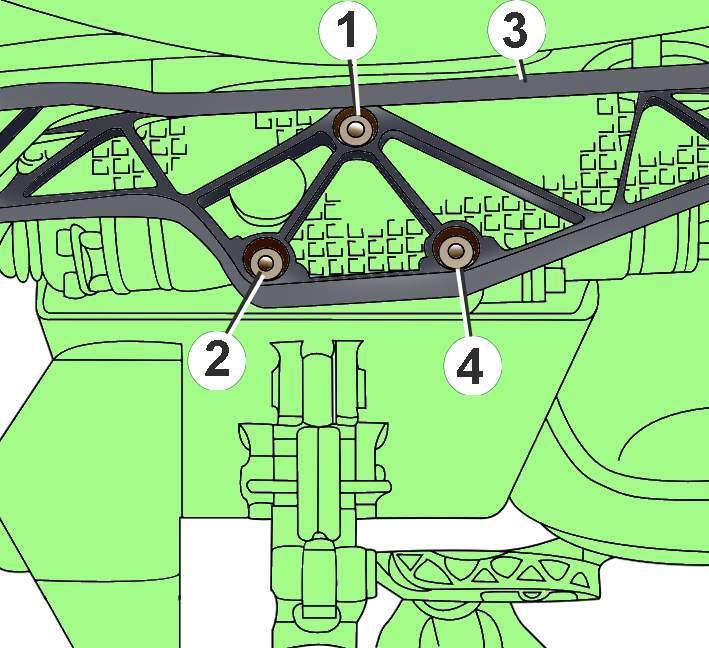

Рис. 11–8.
Расположение болтов (1, 2, 4) крепления главной
задней передачи к поперечной задней балке (3)
|
Отвинтите болты
крепления 1 и 2 главной задней передачи к поперечной задней
балке 3 (рис.
11–8).
Соблюдая
осторожность, опустите главную заднюю передачу и извлеките ее
снизу автомобиля.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Во фланце коробки
передач и главной задней передачи очистите резьбу для болтов
крепления карданного вала.
Проверьте, чтобы на
фланцах карданного вала отсутствовала смазка. Снимите с
уплотнительных прокладок защитную пленку и установите прокладки
на фланцах липкой стороной к карданному валу.
Поднимите главную
заднюю передачу настолько, чтобы можно было присоединить задние
валы привода к
фланцам главной задней передачи. Ввинтите, но не затягивайте
полностью болты крепления валов привода к фланцам главной задней
передачи.
Поднимите главную
заднюю передачу, установите на место и закрепите болтами 1 и 2
на поперечной задней балке (см. рис.
11–8).
При установке
карданного вала для исключения дисбаланса совместите метки на
фланце карданного вала с метками на фланцах коробки передач и
главной задней передачи (см. рис.
11–3).
Ввинтите болты
крепления карданного вала к фланцам главной задней передачи.
Затяните болты
крепления валов привода к фланцам главной задней передачи.
Проверьте уровень
масла в главной задней передаче.
Проверьте, чтобы
система выпуска была расположена свободно и не касалась кузова.
