15.7. Трос селектора автоматической коробки передач
 |

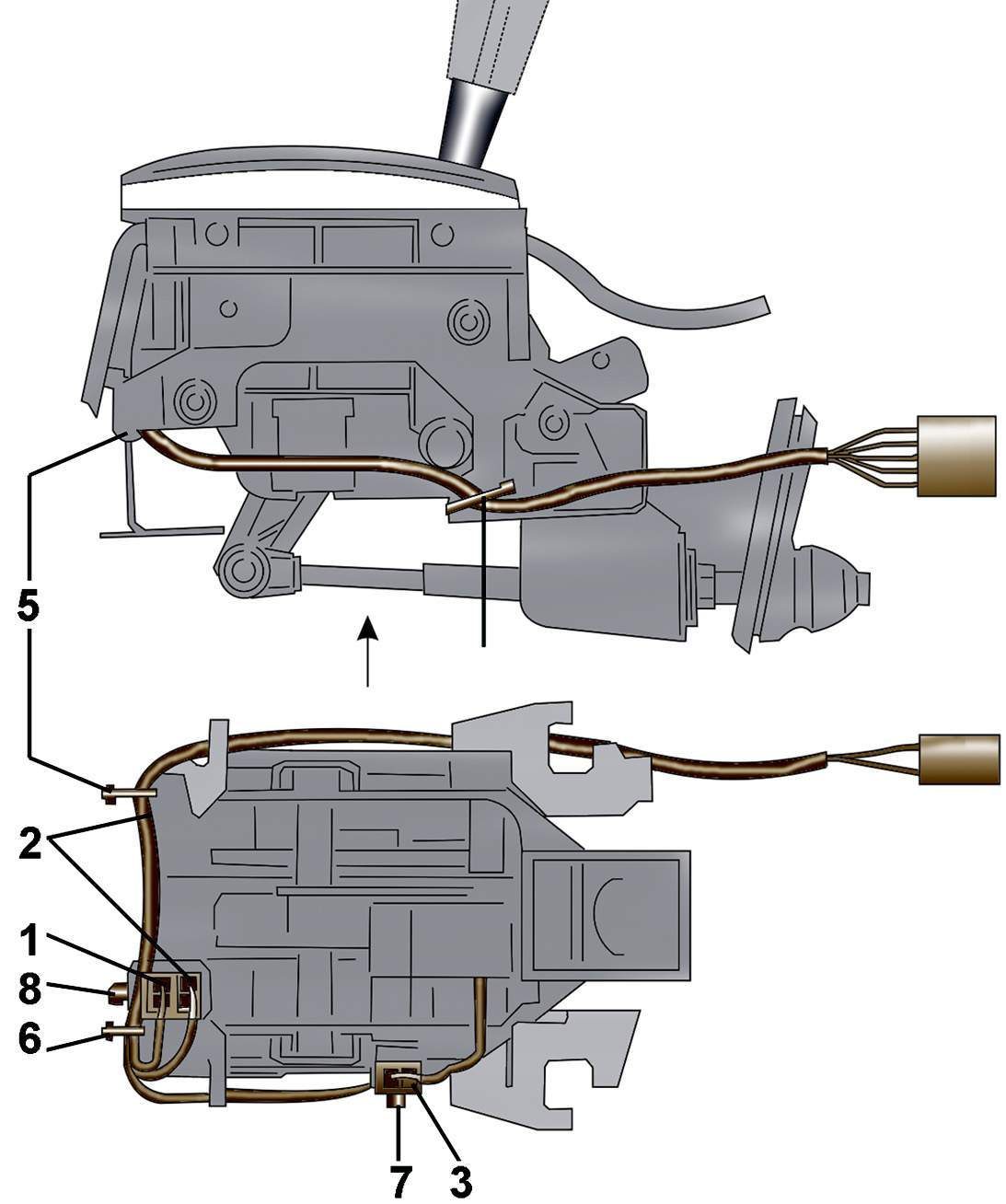

Рис. 9–10.
Расположение электрических разъемов и проводов
на селекторе автоматической коробки передач: 1–
коричневый разъем для подсветки; 2 – желтый
разъем для индикации положения рычага селектора;
3 – черный разъем для соленоида N110 рычага
селектора
|
Снятие
 |

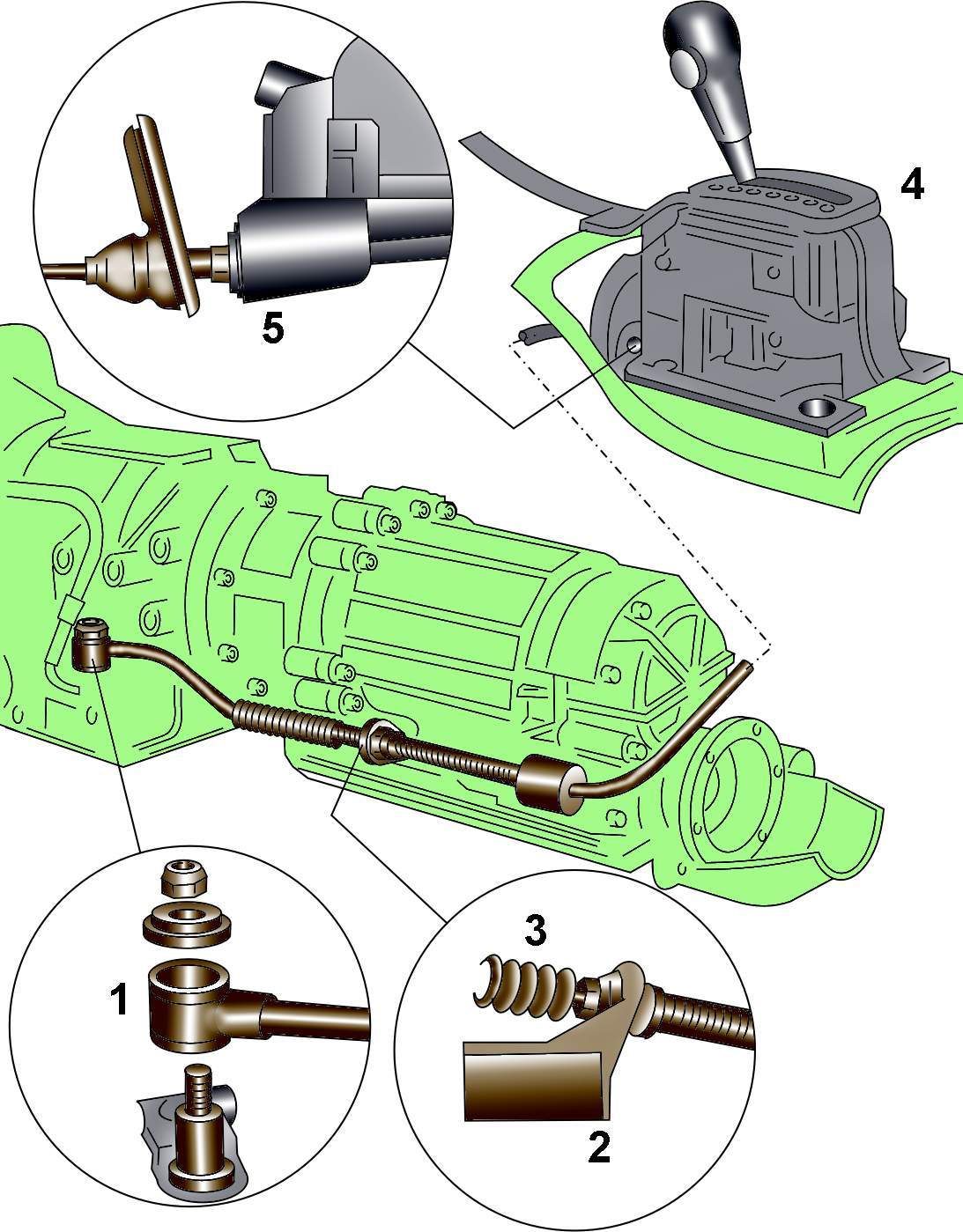

Рис. 9–11.
Расположение и крепление троса селектора: 1 –
элементы крепления троса селектора к рычагу
управления автоматической коробки передач; 2 –
кронштейн троса селектора; 3 – трос селектора; 4
– механизм селектора; 5 – крепление троса
селектора к механизму селектора
|
Отвинтите гайку,
снимите шайбу и, потянув, снимите трос селектора с рычага
управления автоматической коробки передач (см. рис.
9–11).
Отвинтите болт и
снимите кронштейн 2 с тросом с автоматической коробки передач.
Снимите центральную
консоль.
Снимите переднюю
направляющую маскирующей панели.
Отвинтите четыре
болта и снимите установочные пластины.
С помощником
снимите селектор с тросом с автомобиля.
Отсоедините трос 3
от механизма селектора 4 (поз. 5, рис.
9–11).
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Проверьте
правильность установки уплотняющего кольца.
