13.2. Термостат
Снятие
 |

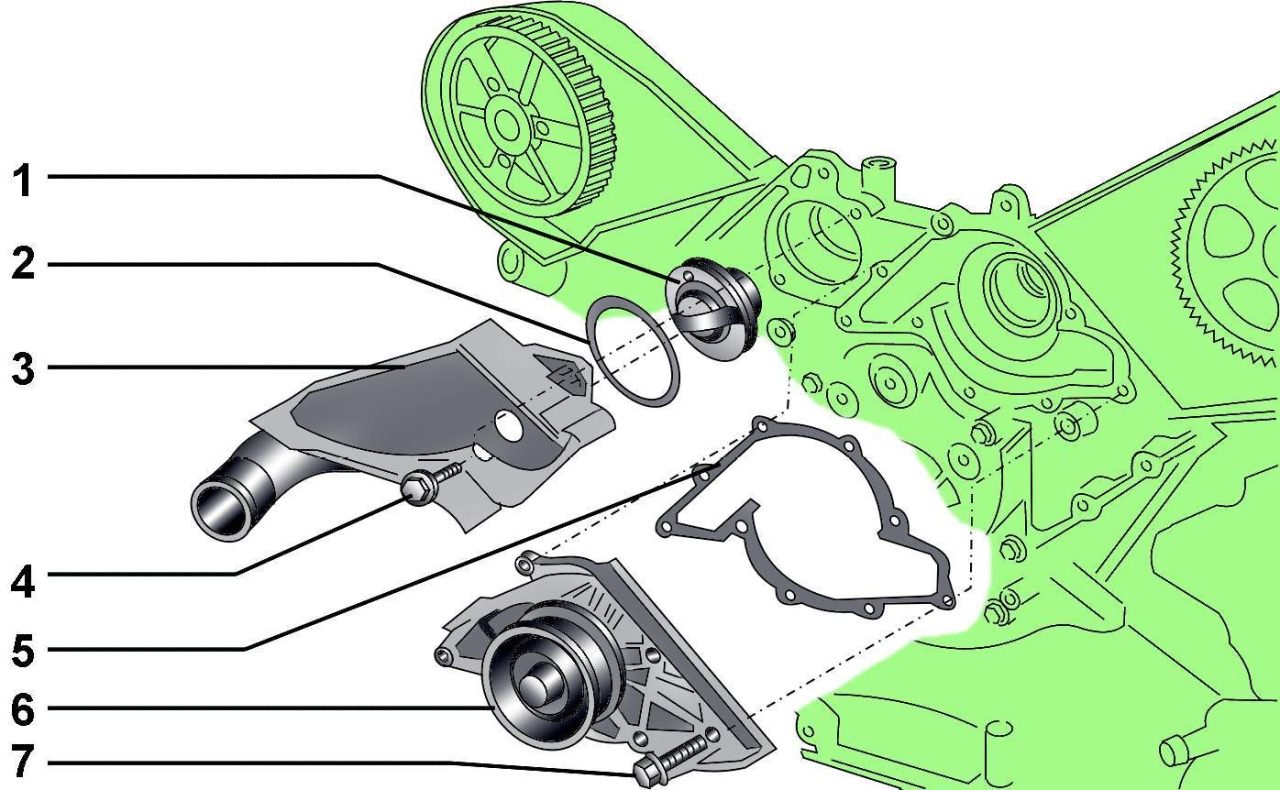

Рис. 7–1.
Водяной насос и термостат автомобилей с
бензиновыми двигателями 2,8 л:
1 – термостат;
2 – уплотнительное кольцо; 3 – корпус
термостата; 4 – болт, 10 Н·м; 5 – прокладка; 6 –
водяной насос; 7 – болт, 10 Н·м
|
Термостат
расположен в корпусе (рис.
7–1),
установленном на блоке цилиндров двигателя.
Слейте охлаждающую
жидкость.
Снимите
поликлиновой ремень и механизм его натяжения.
Снимите левый и
правый кожухи зубчатого ремня.
Используя маркер,
мел или краску, отметьте направление вращения зубчатого ремня.
Ослабьте натяжение
зубчатого ремня. Незначительно поверните коленчатый вал в обе
стороны для ослабления натяжения зубчатого ремня и снимите
зубчатый ремень с натяжного ролика и правого шкива
распределительного вала.
Для защиты
зубчатого ремня от охлаждающей жидкости закройте его
полиэтиленом.
 |

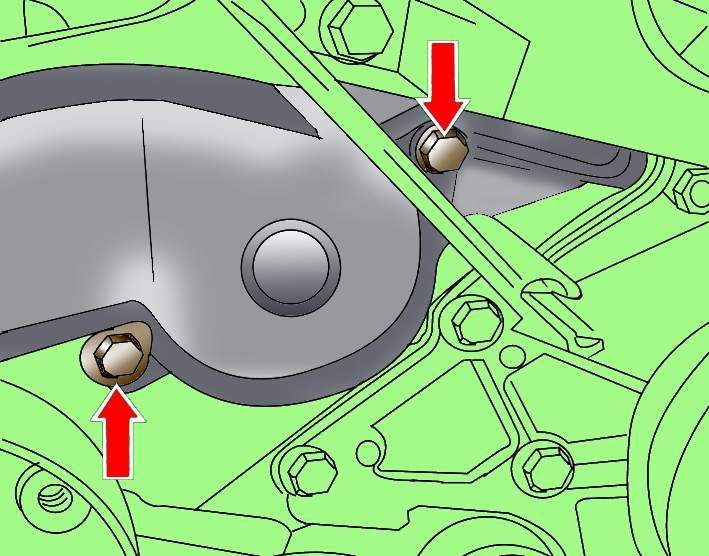

Рис. 7–2.
Расположение болтов крепления корпуса термостата
|
Отвинтите два болта
и снимите корпус термостата с передней части головки блока
цилиндров (рис.
7–2).
Извлеките
уплотнительное кольцо и термостат из головки блока цилиндров.
Проверьте работоспособность термостата.
Установка
 |

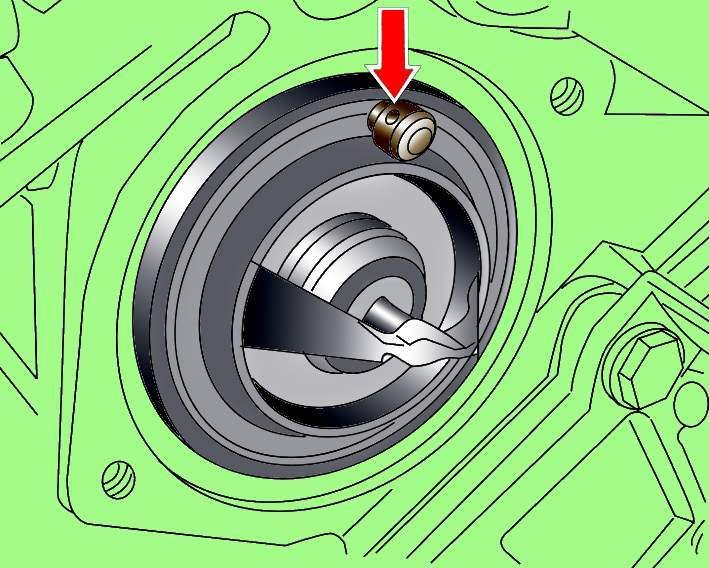

Рис. 7–3.
Правильное расположение термостата на бензиновых
двигателях 2,8 л
|
Установите
термостат в головку блока цилиндров так, чтобы клапан для
удаления воздуха располагался сверху (рис.
7–3).
Установите корпус
термостата с новым уплотнительным кольцом и закрепите болтами,
затянув их моментом 10 Н·м.
Установите зубчатый
ремень на шкив распределительного вала.
Установите
поликлиновой ремень.
Залейте охлаждающую
жидкость в систему охлаждения.
Пустите двигатель и
проверьте герметичность системы охлаждения.
Проверка работоспособности
термостата
 |

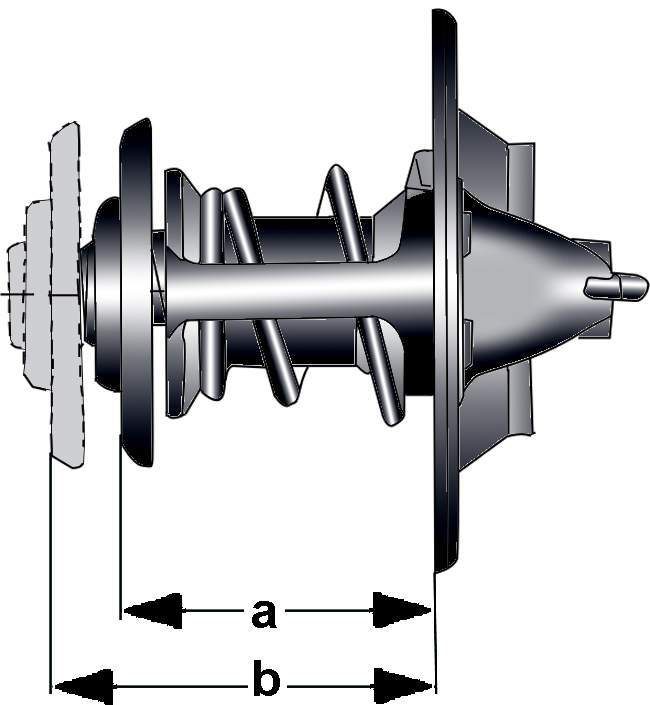

Рис. 7–4.
Рабочие положения клапана термостата: а - клапан
закрыт; b - клапан открыт
|
Измерьте длину а
закрытого термостата (рис.
7–4).
Приблизительно
проверить работоспособность термостата можно так: подвесить его
на нитке в стеклянном сосуде, заполненном водой, и нагреть воду
до кипения. При закипании воды клапан термостата должен
открыться. В противном случае замените его.
Температура
открытия клапана термостата нанесена на его корпусе.
При нагревании
термостата до температуры кипения воды длина b открытого
термостата с открытым клапаном должна быть больше длины а с
закрытым клапаном на 7 мм (см.
рис. 7–4).
Термостат, клапан
которого не закрывается при охлаждении воды, также подлежит
замене.
