Ауди А8. Система выпуска отработавших газов автомобилей с дизельными двигателями
Система выпуска
отработавших газов состоит из выпускного коллектора,
турбокомпрессора, приемной выхлопной трубы, центрального и заднего
глушителей, каталитического нейтрализатора отработавших газов.
Элементы системы
выпуска соединены резьбовыми соединениями или хомутами.
На автомобилях с
дизельными двигателями для снижения токсичности отработавших газов
применяется нерегулируемый каталистический окислительный
нейтрализатор.
 |

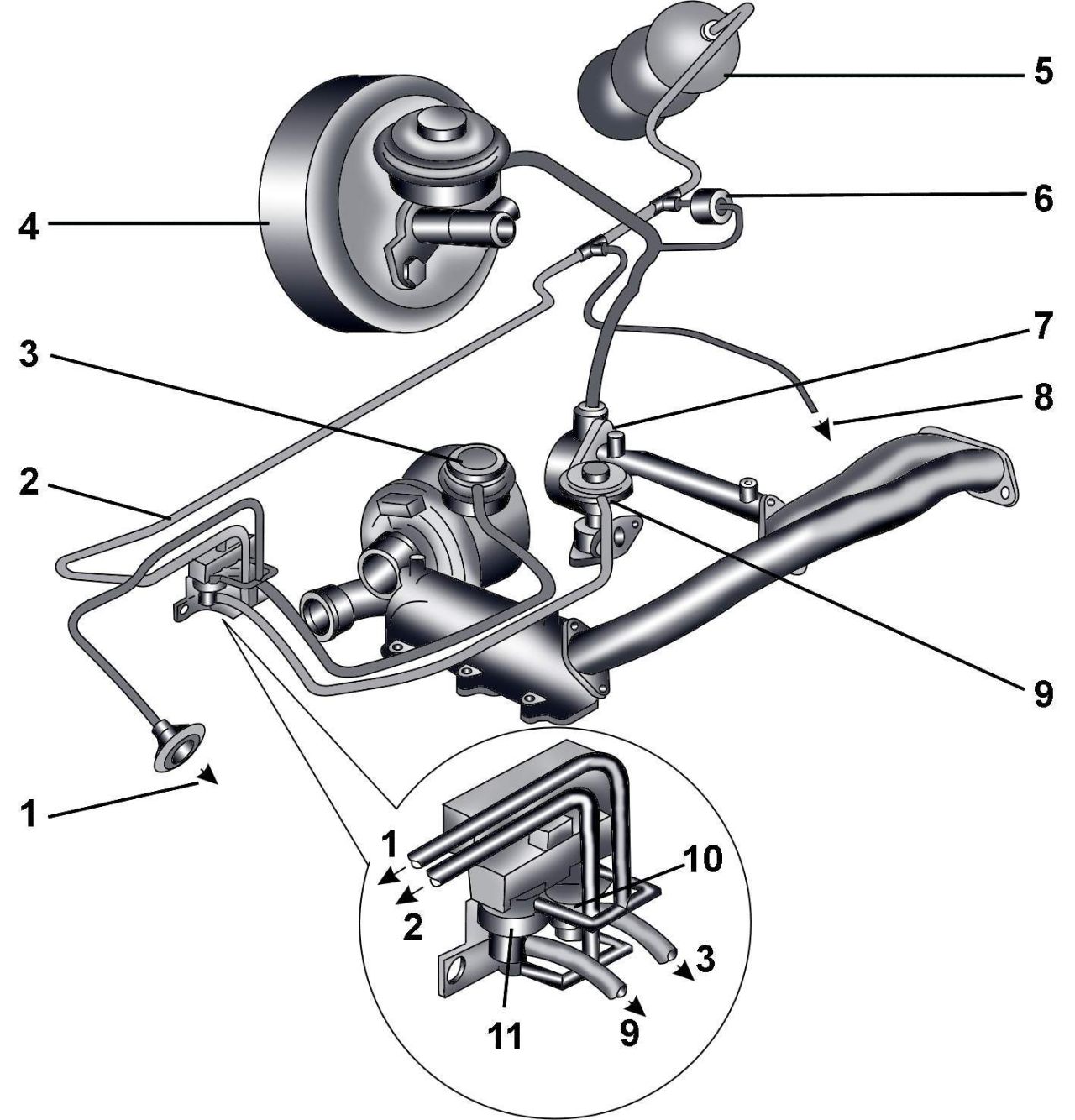

Рис. 5.3–1.
Элементы системы управления повышением давления
поступающего в двигатель воздуха: 1 – к сапуну на
корпусе воздушного фильтра; 2 – вакуумный шланг к
вакуумному резервуару или вакуумному насосу; 3 –
вакуумный шланг от электромагнитного клапана
повышенного давления; 4 – вакуумный усилитель
тормозов; 5 – вакуумный резервуар; 6 – односторонний
клапан; 7 – вакуумный насос; 8 – к переключателю
клапана впускного коллектора N239; 9 – вакуумный
шланг от клапана N18 к механическому клапану системы
рециркуляции отработавших газов; 10 –
электромагнитный клапан управления повышением
давления N75; 11 – клапан EGR N18
|
Уменьшение содержания
оксидов азота в отработавших газах дизельного двигателя достигается
за счет установки на автомобиле системы рециркуляции отработавших
газов (EGR). Клапан EGR (рис.
5.3–1) системы
рециркуляции установлен в колене системы выпуска и управляется
вакуумным регулятором. Через клапан EGR на прогретом двигателе часть
отработавших газов направляется в камеры сгорания двигателя, в
результате чего снижается температура и уменьшается содержание
оксидов азота в отработавших газах.
Моменты затяжки, Н*м
|
Турбокомпрессор к промежуточному элементу
|
22
|
|
Маслопровод к впускному коллектору
|
22
|
|
Колено
выпускного коллектора к турбокомпрессору
|
22
|
|
Приемная выхлопная труба к турбокомпрессору
|
25
|
|
Приемная выхлопная труба с нейтрализатором к
промежуточному элементу
|
25
|
|
Термозащитный экран к турбокомпрессору
|
10
|
