Chapter 5
Cartridge, 90-mm, Smoke, WP, M313, (DODIC 1315-C273)
Cartridge, 90-mm, HE-T, M71A1 with Fuze PD M557, (DODIC 1315-C280)
Cartridge, 90-mm, AP-T, M318 or M318A1, (DODIC 1315-C285)
Cartridge, 90-mm, Canister, M377, (DODIC 1315-C601)
105-Millimeter Ammunition
Cartridge, 105-mm, HE, M1, (DODIC 1315-C443)
Cartridge, 105-mm, HE, M1, (DODIC 1315-C444)
Cartridge, 105-mm, HE, M1, (DODIC 1315-C445)
Cartridge, 105-mm, HEP-T, M327, (DODIC 1315-C448)
Cartridge, 105-mm, Illuminating, M314A3, (DODIC 1315-C449)
Cartridge, 105-mm, Smoke, HC, BE, M84 or M84A1, (DODIC 1315-C452)
Cartridge, 105-mm, Smoke, WP, M60, (DODIC 1315-C454)
Cartridge, 105-mm, HE, M444, (DODIC 1315-C462)
Cartridge, 105-mm, HE, M548E1, (DODIC 1315-C463)
Cartridge, 105-mm, Tactical, CS, M629, (DODIC 1315-C468)
Cartridge, 105-mm, Smoke, WP, M60, (DODIC 1315-C477)
Cartridge, 105-mm, APDS-T, M728, (DODIC 1315-C494)
Cartridge, 105-mm, APDS-T, M392A2, (DODIC 1315-C505)
Cartridge, 105-mm, HEAT-T, M456A1E2, (DODIC 1315-C508)
Cartridge, 105-mm, TP-T, M490, (DODIC 1315-C511)
Cartridge, 105-mm, Smoke, WP-T, M416 with Fuze BD M534A1,
(DODIC 1315-C512)
Cartridge, 105-mm, APERS-T, M546 with Fuze MT M563, (DODIC 1315-C513)
Cartridge, 105-mm, HEP-T, M393A2, (DODIC 1315-C518)
Cartridge, 105-mm, APER-T, M494 with Fuze M571, (DODIC 1315-C519)
106-Millimeter Ammunition
Cartridge, 106-mm, HEAT, M344A1, (DODIC 1315-C650)
Cartridge, 106-mm, HEP-T, M346A1, (DODIC 1315-C651)
Cartridge, 106-mm, APERS-T, M581, (DODIC 1315-C660)
Figure 5-5.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop (continued)
5-10
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-6.
20-Millimeter Ammunition
Cartridge, 20-mm, Linked, 4 HEI/TP-T, (DODIC 1305-A653)
Cartridge, 20-mm, Linked, 7 HEI, M56A3-1, M220, (DODIC 1305-A655)
Cartridge, 20-mm, Linked, HEAT-SD, M246, (DODIC 1305-A792)
Demolition Items
Charge, Demolition, Block, 1/2-lb TNT, (DODIC 1375-M031)
Charge, Demolition, Block, 1-lb TNT, (DODIC 1375-M032)
Figure 5-6. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-11
Chapter 5

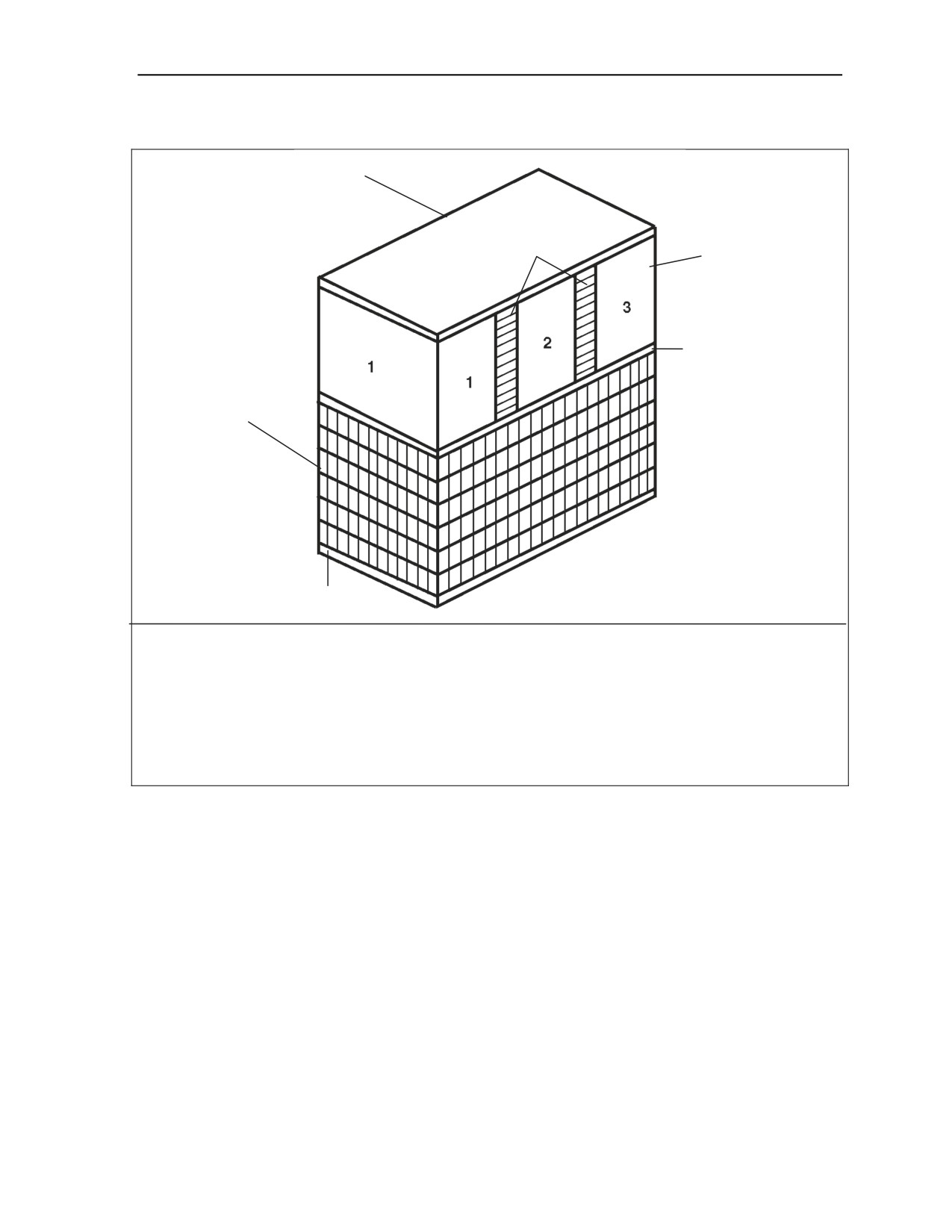

¾-IN PLYWOOD
HONEYCOMB
LAYERS
AMMUNITION
BOXES
HONEYCOMB
LAYERS
LOAD
SPREADER
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-7.
25.4-Millimeter Ammunition
Cartridge, 25.4-mm, Decoy, M839, (DODIC 1305-A965)
Figure 5-7. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-12
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-8.
25-Millimeter Ammunition
Cartridge, 25-mm, M791, (DODIC 1305-A974)
Cartridge, 25-mm, HEI-T, M792, w/ M758 Fuze, (DODIC 1305-A975)
Cartridge, 25-mm, M919, (DODIC 1305-A986)
Figure 5-8. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-13
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-9.
40-Millimeter Ammunition
Cartridge, 40-mm, Illuminating, M661, (DODIC 1310-B504)
Cartridge, 40-mm, Illuminating, M662, (DODIC 1310-B505)
Cartridge, 40-mm, Red Smoke, M713, (DODIC 1310-B506)
Cartridge, 40-mm, Green Smoke, M715, (DODIC 1310-B508)
Cartridge, 40-mm, Yellow Smoke, M716, (DODIC 1310-B509)
Figure 5-9. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-14
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
¾-IN PLYWOOD
HONEYCOMB
LAYERS
AMMUNITION
BOXES
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-10.
30-Millimeter Ammunition
Cartridge, 30-mm, Target Practice, M788, (DODIC1305-B118)
Cartridge, 30-mm, HE, Dual Purpose, M789, (DODIC 1305-B129)
Cartridge, 30-mm, HE, Dual Purpose, M789, (DODIC 1305-B130)
Figure 5-10. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-15
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-11.
40-Millimeter Ammunition
Cartridge, 40-mm, Illuminating, M583A1, (DODIC 1310-B535)
Figure 5-11. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-16
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-12.
40-Millimeter Ammunition
Cartridge, 40-mm, HEDP, Linked, M430, (DODIC 1310-B542)
Cartridge, 40-mm, TP, M918, (DODIC 1310-B584)
Figure 5-12. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-17
Chapter 5
AMMUNITION
HONEYCOMB
BOXES
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-13.
40-Millimeter Ammunition
Cartridge, 40-mm, HEDP, M433, (DODIC 1310-B546)
60-Millimeter Ammunition
Cartridge, 60-mm, HE, M49A4, (DODIC 1310-B632)
90-Millimeter Ammunition
Cartridge, 90-mm, Canister, APERS, M590, (DODIC 1315-C410)
Grenades
Cartridge, Grenade, Rifle, NATO, 7.62-mm, M64, (DODIC 1330-G839)
Grenade, Hand, Offensive, MK3A2 with Fuze, (DODIC 1330-G911)
Grenade, Hand, Smoke, HC, ABC, AN-M18 with Fuze, (DODIC 1330-G930)
Grenade, Hand, Green Smoke, M18 with Fuze, (DODIC 1330-G940)
Grenade, Hand, Yellow Smoke, M18 with Fuze, (DODIC 1330-G945)
Grenade, Hand, Red Smoke, M18 with Fuze, (DODIC 1330-G950)
Grenade, Hand, Violet Smoke, M18 with Fuze M201A1, (DODIC 1330-G955)
Grenade, Hand, Riot Control, M7A3 with Fuze, (DODIC 1330-G963)
Flare and Signal Item
Flare, Surface, M49A1, Trip, (DODIC 1370-L495)
Demolition Items
Charge, Demolition, Block, PETN, M118, (DODIC 1375-M024)
Firing Device, Demolition, M5, Pressure Release Type, (DODIC 1375-M627)
Figure 5-13.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-18
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

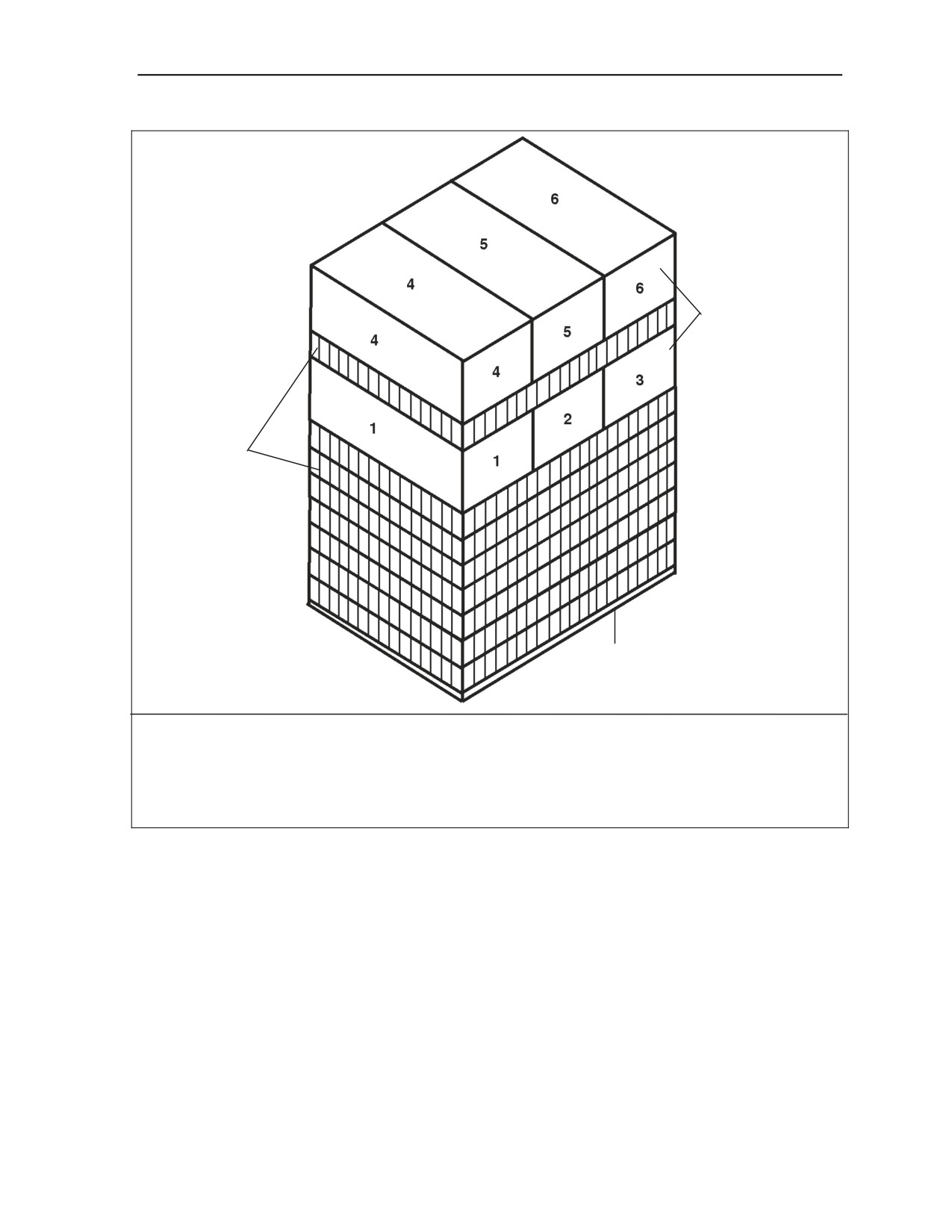

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-14.
60-Millimeter Ammunition
Cartridge, 60-mm, HE, M720, (DODIC 1310-B642)
Cartridge, 60-mm, Smoke, WP, M722, (DODIC 1310-B646)
Cartridge, 60-mm, Illuminating, M721, (DODIC 1310-B647)
Cartridge, 60-mm, Infrared, Illuminating, M767, (DODIC 1310-BA04)
Cartridge, 60-mm, Smoke, WP, M722A1, (DODIC 1310-BA14)
Demolition Item
Destructor, Explosive, Universal, M10, (DODIC 1375-M241)
Figure 5-14. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-19
Chapter 5
HONEYCOMB
LAYERS
HONEYCOMB
AMMUNITION
FILLERS
BOXES
HONEYCOMB
LAYERS
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
STRIPS
SKID
(6-IN WIDE)

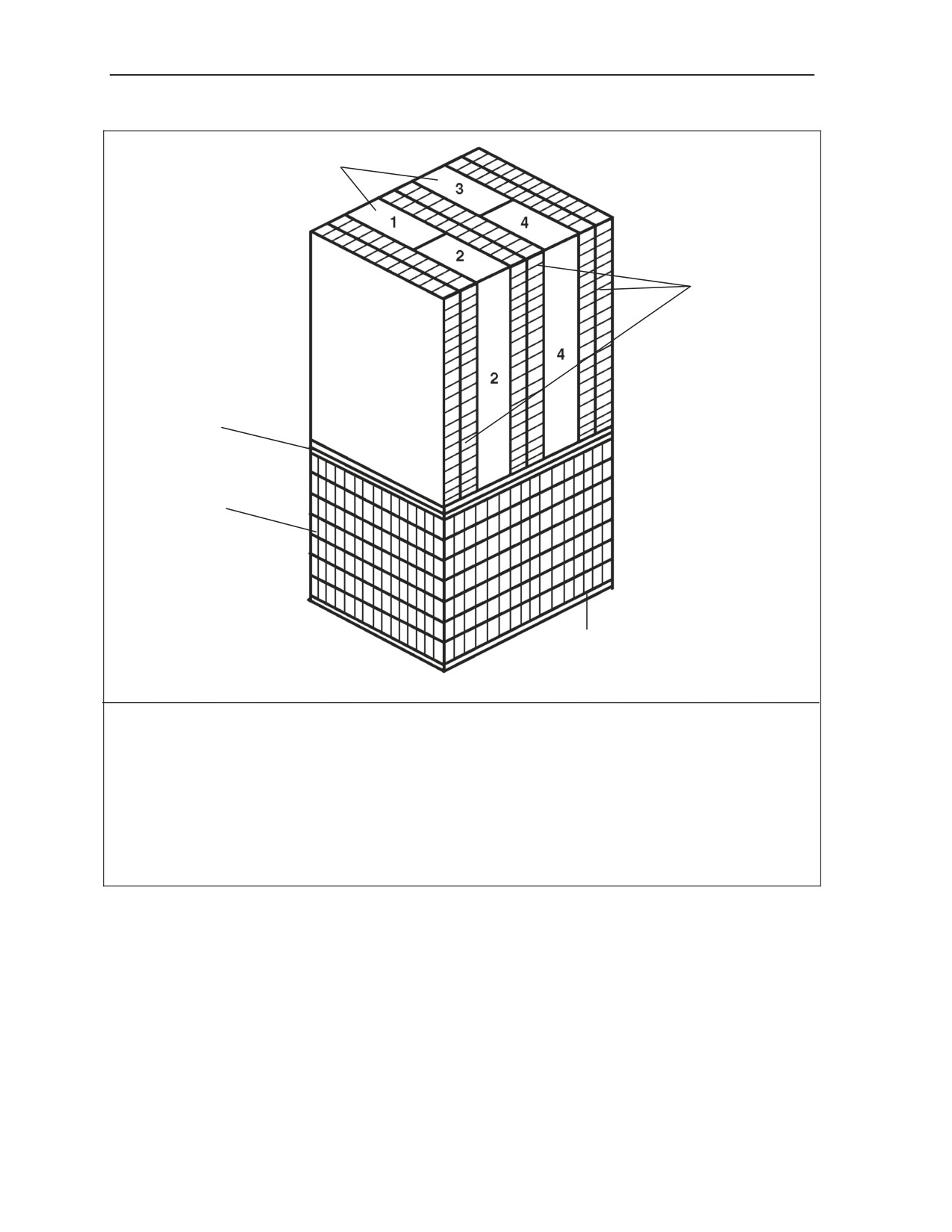

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-15.
60-Millimeter Ammunition
Cartridge, 60-mm, HE, M720E1 with M734A1 Fuze, (DODIC 1310-B642)
Figure 5-15. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-20
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

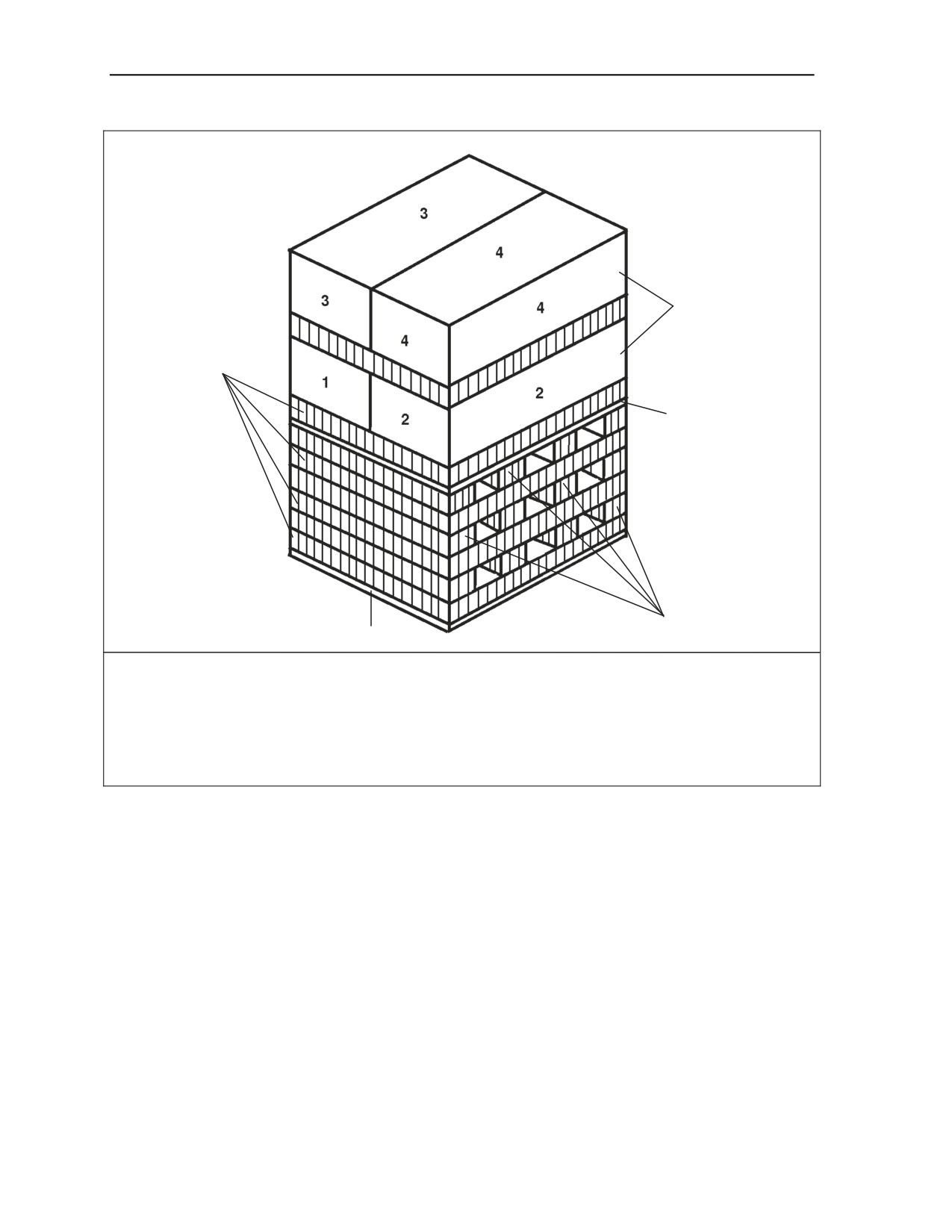

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-16.
81-Millimeter Ammunition
Cartridge, 81-mm, HE, M362, (DODIC 1315-C222)
Cartridge, 81-mm, HE, M372, (DODIC 1315-C223)
Cartridge, 81-mm, HE, M43A1, (DODIC 1315-C225)
Cartridge, 81-mm, Smoke, WP, M57, (DODIC 1315-C230)
90-Millimeter Ammunition
Cartridge, 90-mm, HEAT, M371, (DODIC 1315-C282)
Demolition Item
Charge, Demolition, Block, 40-lb Cratering Ammonium Nitrate,
(DODIC 1375-M039)
Figure 5-16. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-21
Chapter 5

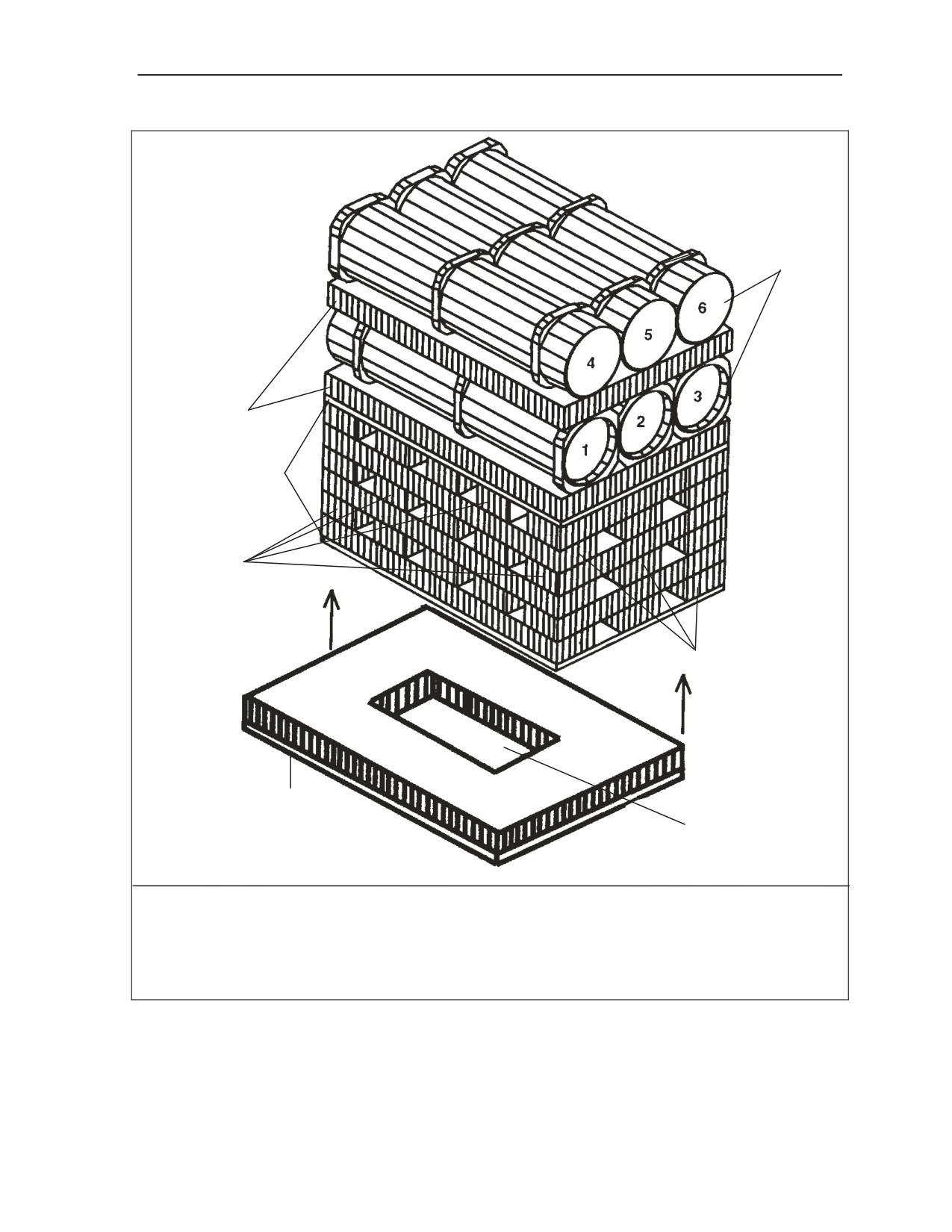

NOTE: Front piece of honeycomb removed to expose ammunition layout.
HONEYCOMB
FILLERS
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
LOAD ENCASED
STEEL
IN HONEYCOMB
HONEYCOMB
STRAPPING
STRIPS
(6-IN WIDE)

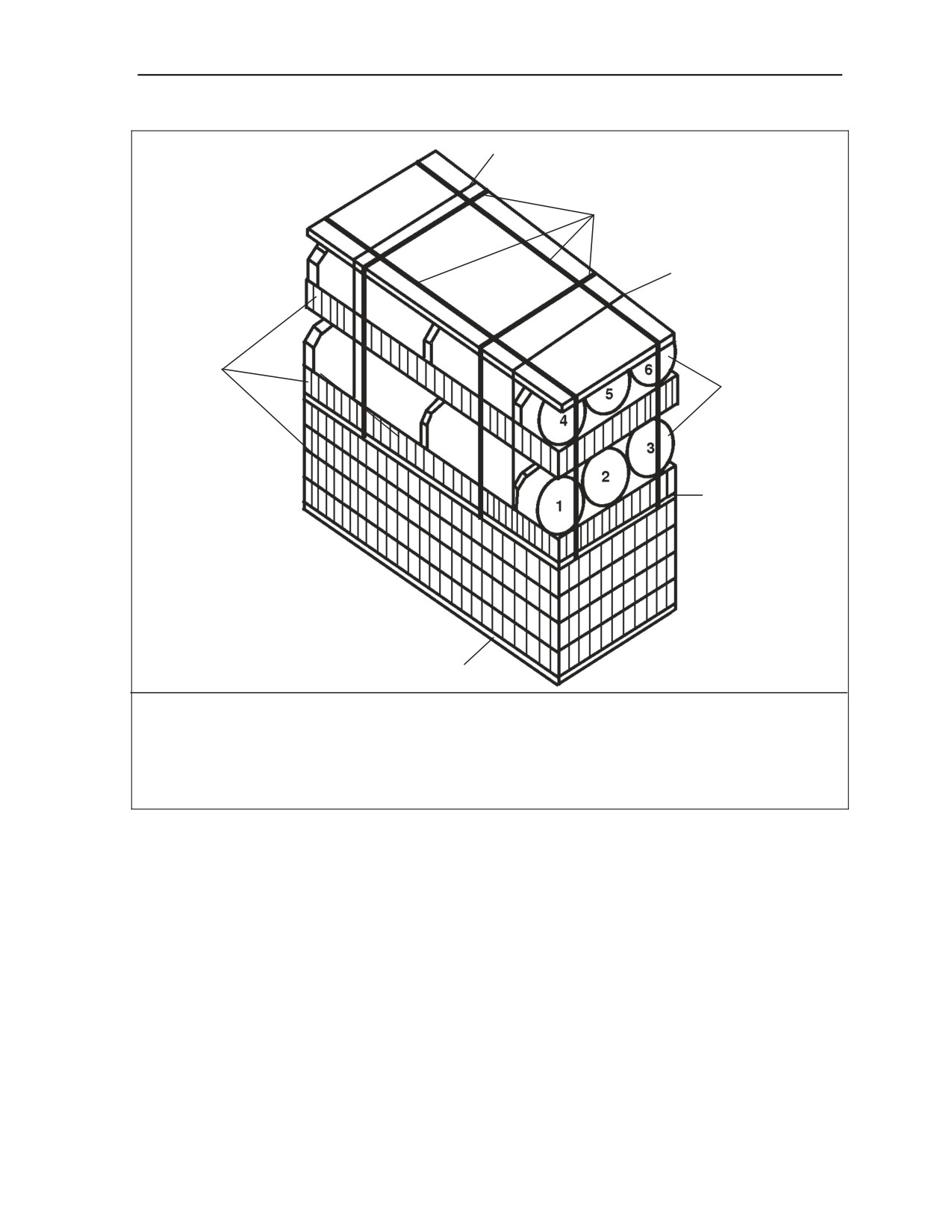

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-17.
90-Millimeter Ammunition
(Rigging Fiber Containers)
Cartridge, 90-mm, HEAT, M371, (DODIC 1315-C282)
Cartridge, 90-mm, Canister, APERS, M590, (DODIC 1315-C410)

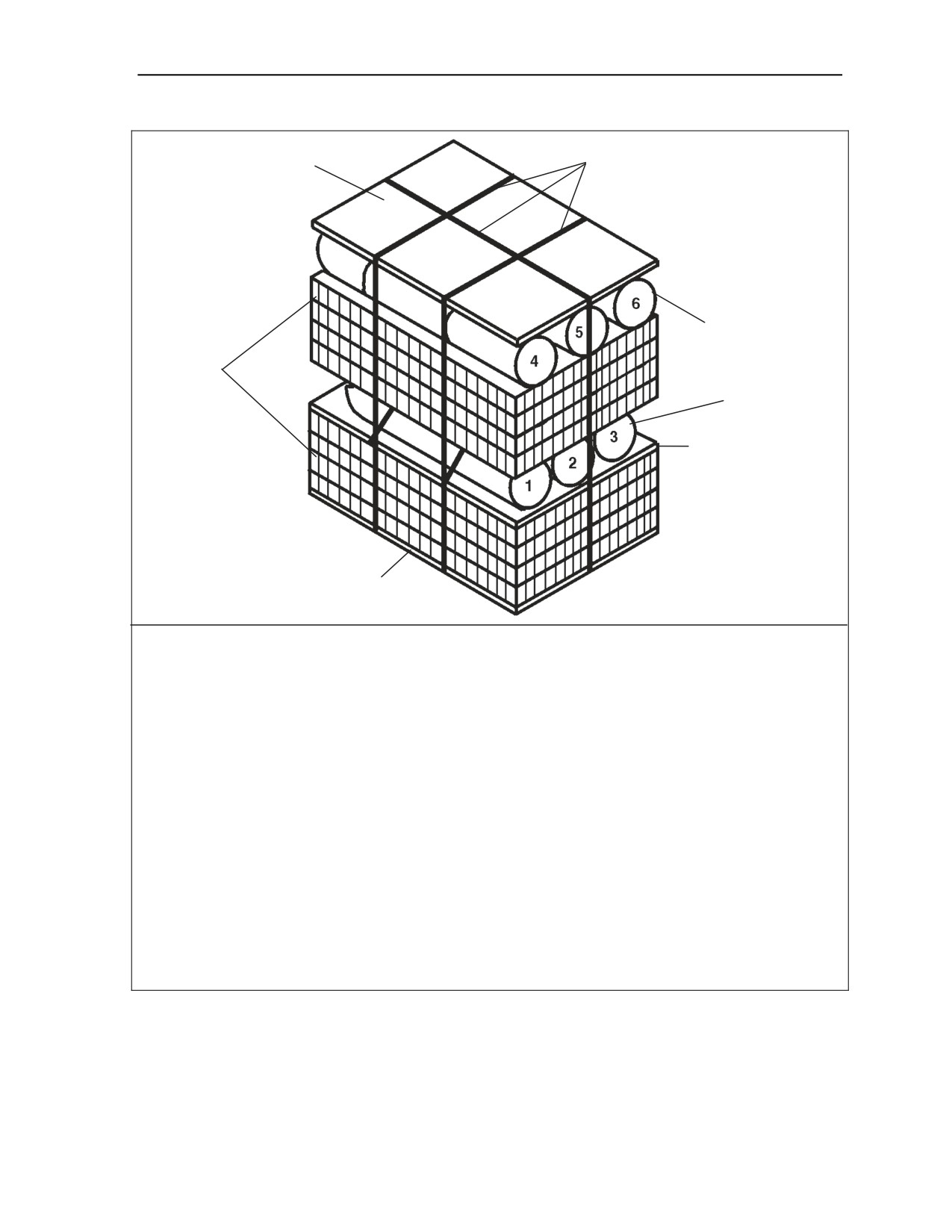

Figure 5-17. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-22
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads

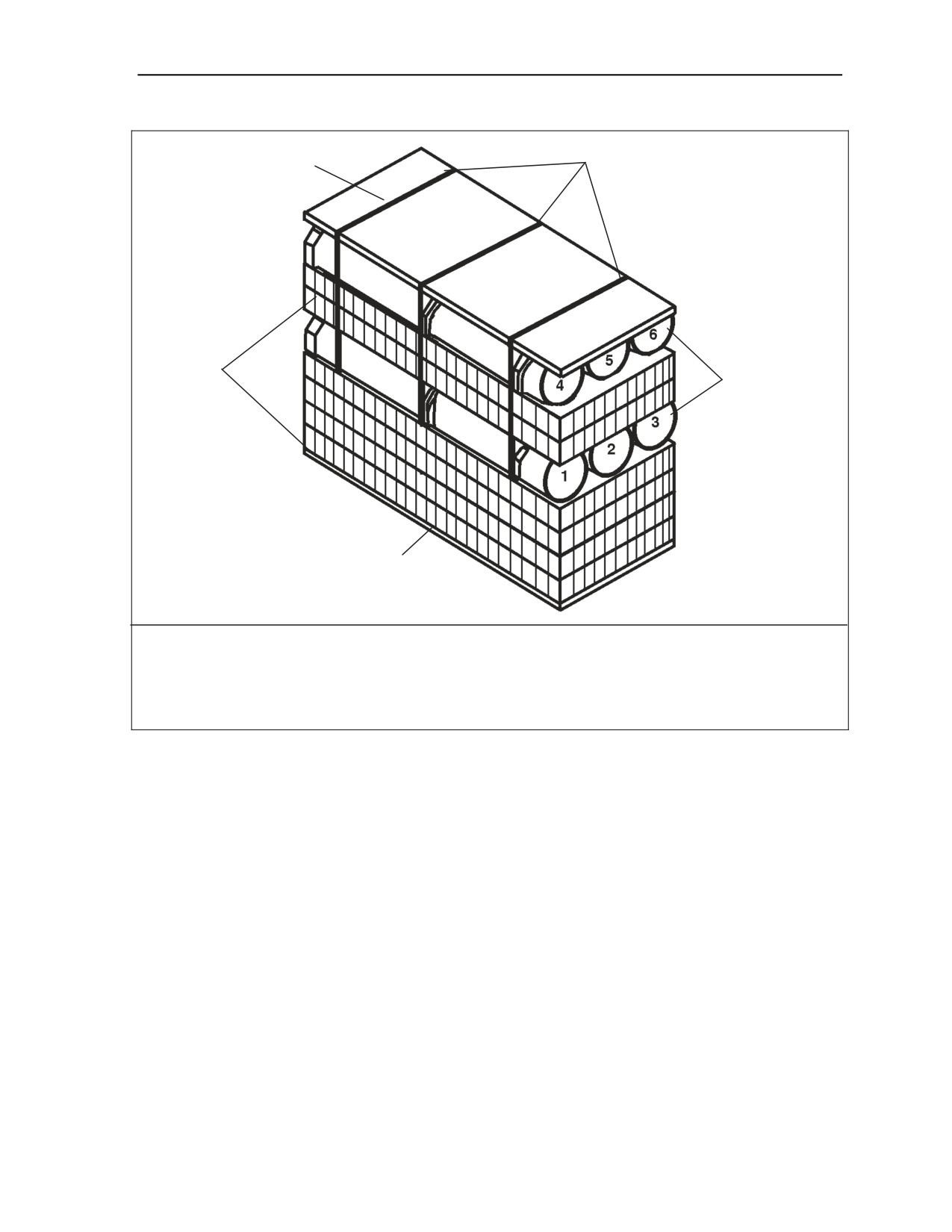

STEEL
STRAPPING
A-7A STRAPS
STEEL
STRAPPING
HONEYCOMB
LAYERS
AMMUNITION
LOAD
SPREADER
SKID

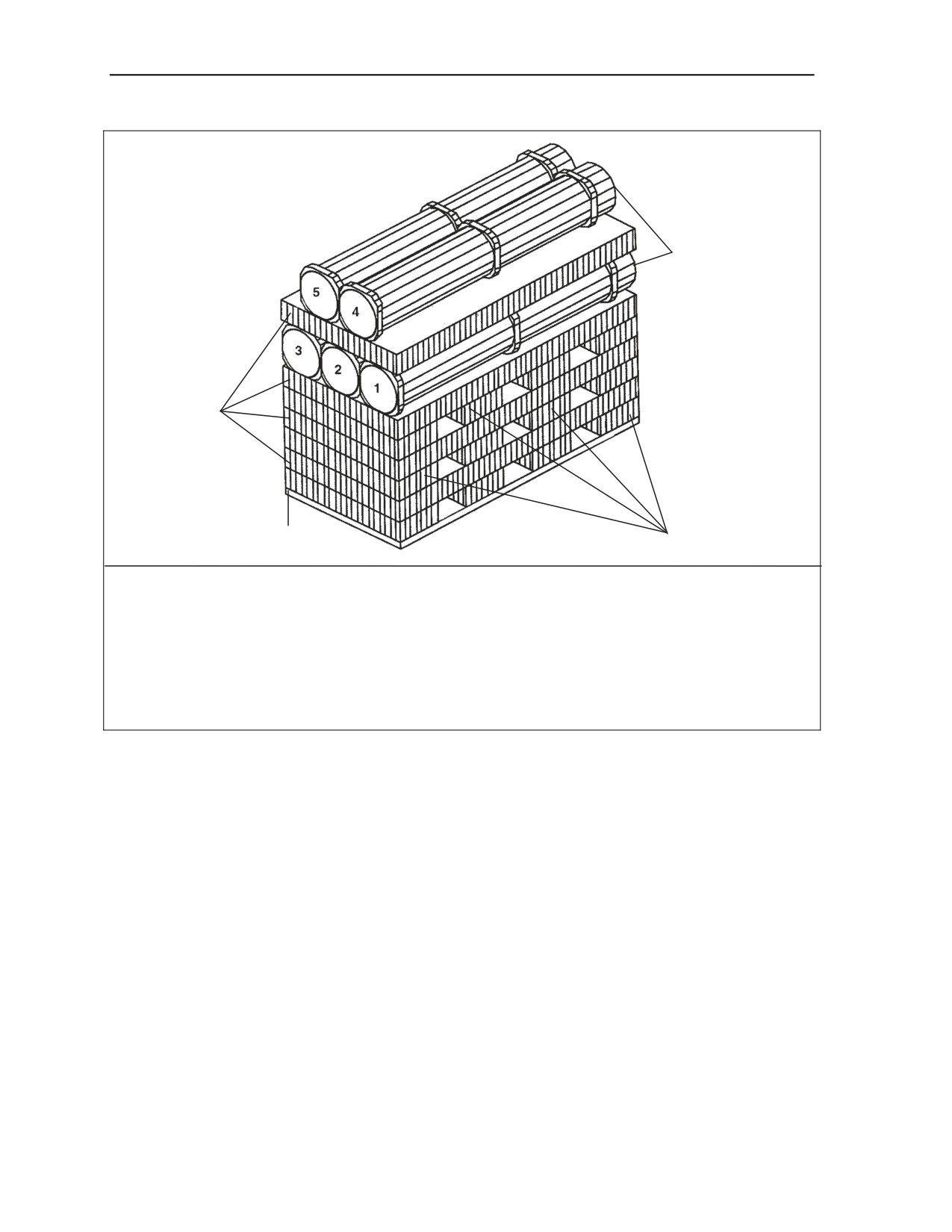

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-18.
105-Millimeter Ammunition
Cartridge, 105-mm, APFSDS-T, M900E1, (DODIC 1315-C543)
Figure 5-18. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-23
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
FILLERS
LOAD
SPREADER
2 LAYERS
(¾ IN PLYWOOD)
HONEYCOMB
LAYERS
SKID

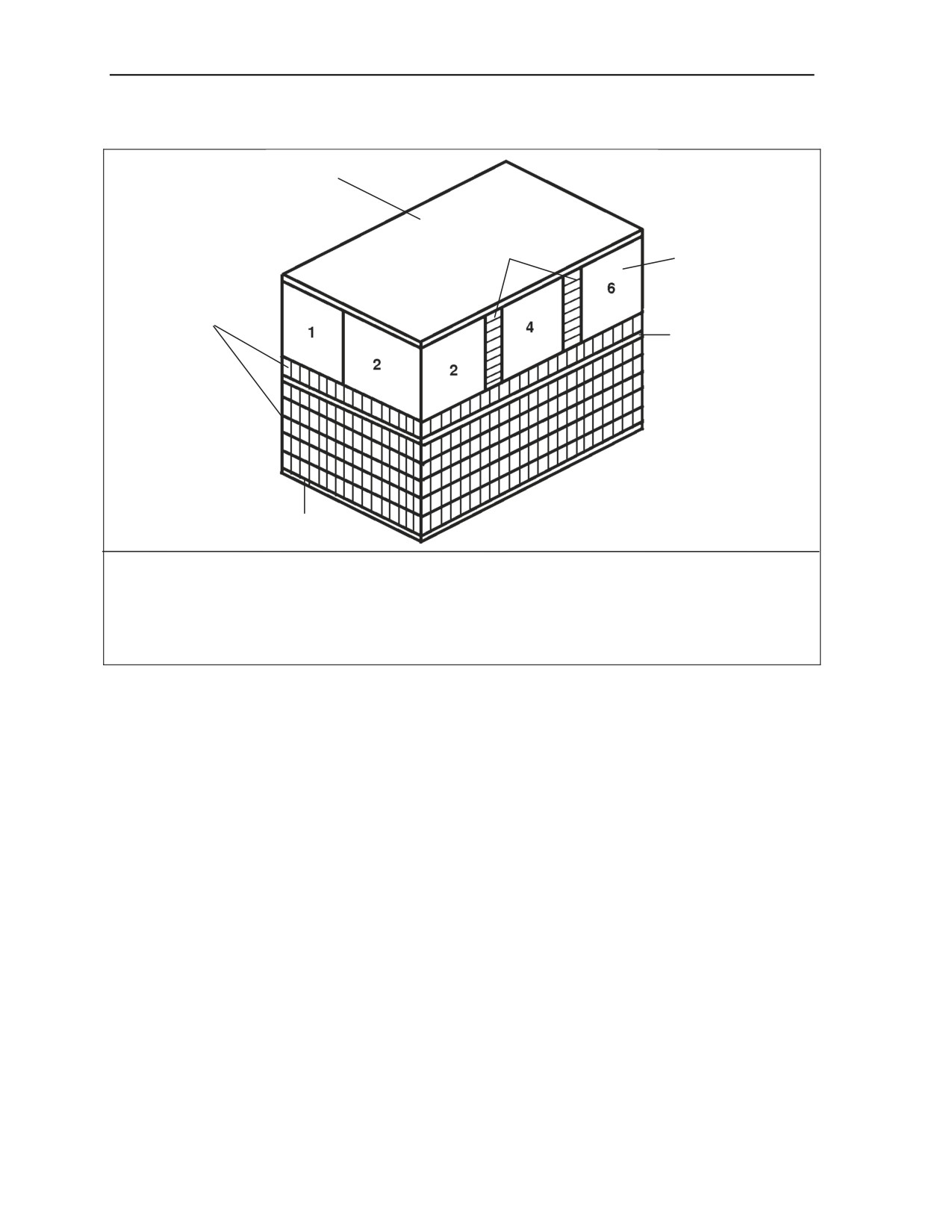

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-19.
120-Millimeter Ammunition
Cartridge, 120-mm, HE, M934, w/ or w/o Fuze, M734A1, (DODIC 1315-C379)
Cartridge, 120-mm, HE, M933, w/ or w/o Fuze, M734A1, (DODIC 1315-C623)
Cartridge, 120-mm, M929, Smoke, WP, w/ Fuze, PD, M745, or M734A1,
(DODIC 1315-C624)
Figure 5-19. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-24
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

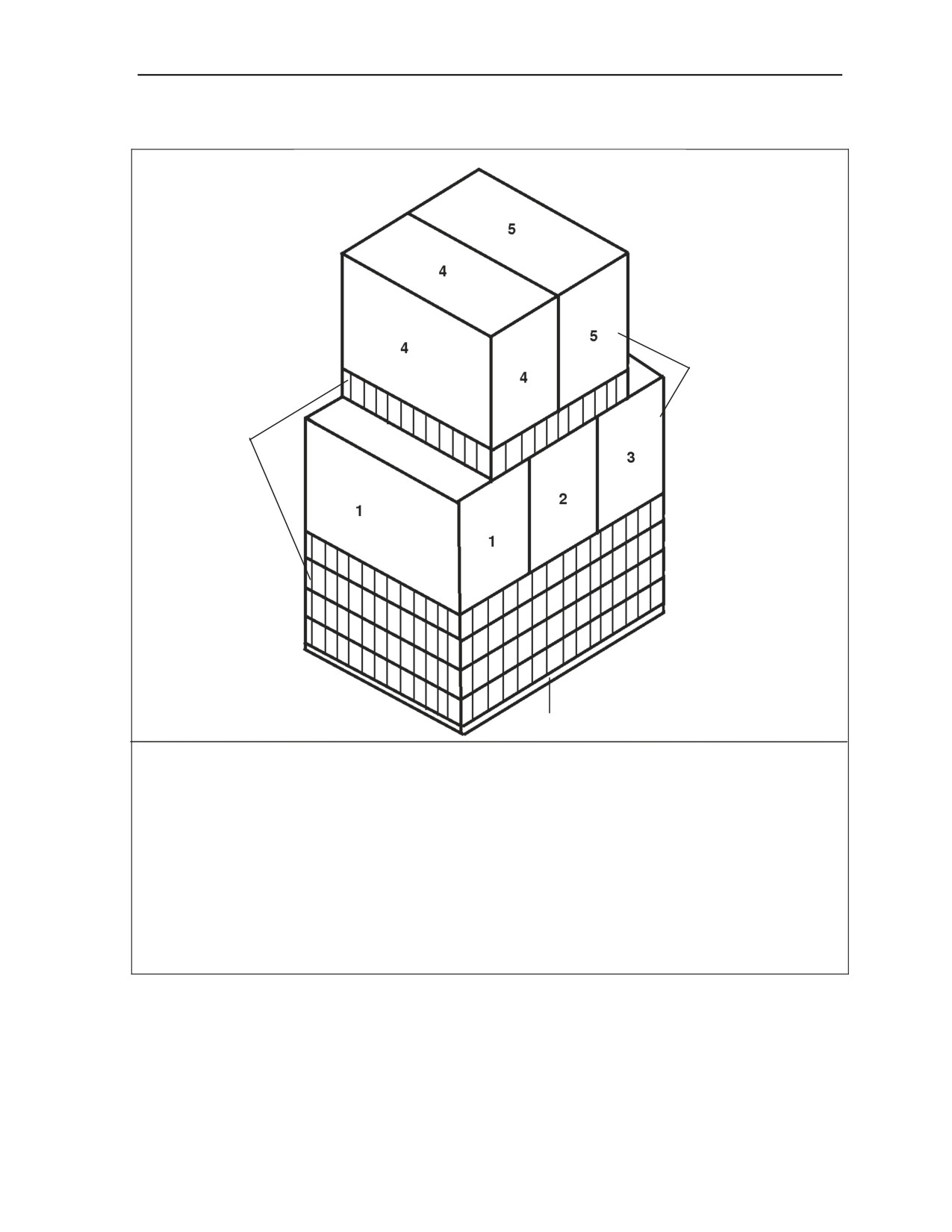

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-20.
4.2-Inch Ammunition
Cartridge, 4.2-in, HE, w/o Fuze, (DODIC 1315-C697)
Figure 5-20. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-25
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
LOAD SPREADER
(¾-IN PLYWOOD)
HONEYCOMB
STRIPS
SKID
(4 1/2-IN WIDE)
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-21.
120-Millimeter Ammunition
Cartridge, 120-mm, HE, M57, (DODIC 1315-C788)
Cartridge, 120-mm, Illuminating, M91, (DODIC 1315-C790)

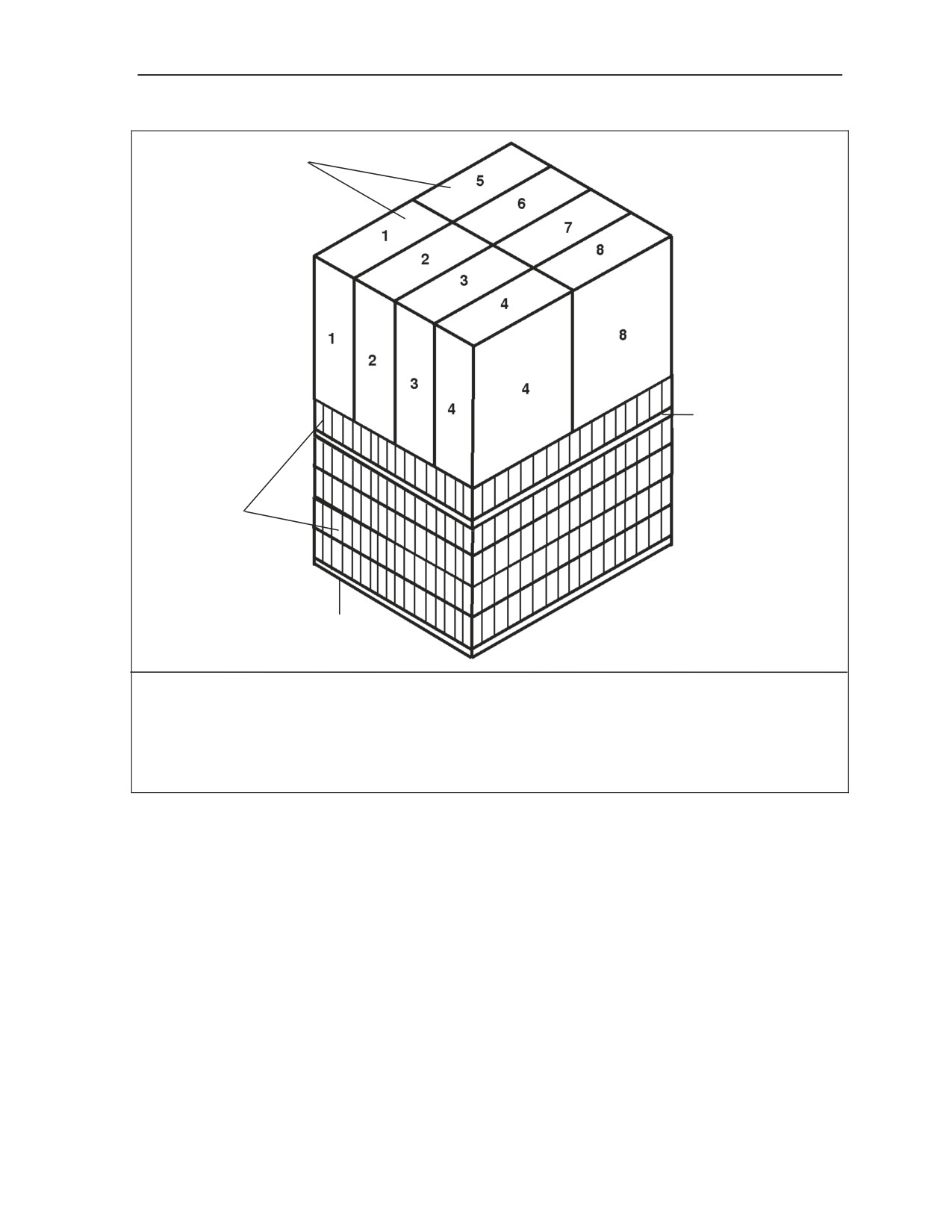

Figure 5-21. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-26
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-22.
152-Millimeter Ammunition
Cartridge, 152-mm, TD-T, M411E3, (DODIC 1320-D380)
Demolition Items
Charge, Demolition, Chain, M1, Eight 2 1/2-lb Telrytol Charge Strung
on Detonating Cord, (DODIC 1375-M035)
Charge, Demolition, Block, M2, (DODIC 1375-M036)
Charge, Demolition, Block, M541, (DODIC 1375-M038)
Charge, Demolition, Shaped, HJE, 15-lb, M2A3, (DODIC 1375-M420)
Charge, Demolition, Shaped, 40-lb, M3, (DODIC 1375-M421)
Detonator, Percussion, M1A2, 15-sec Delay, (DODIC 1375-M450)

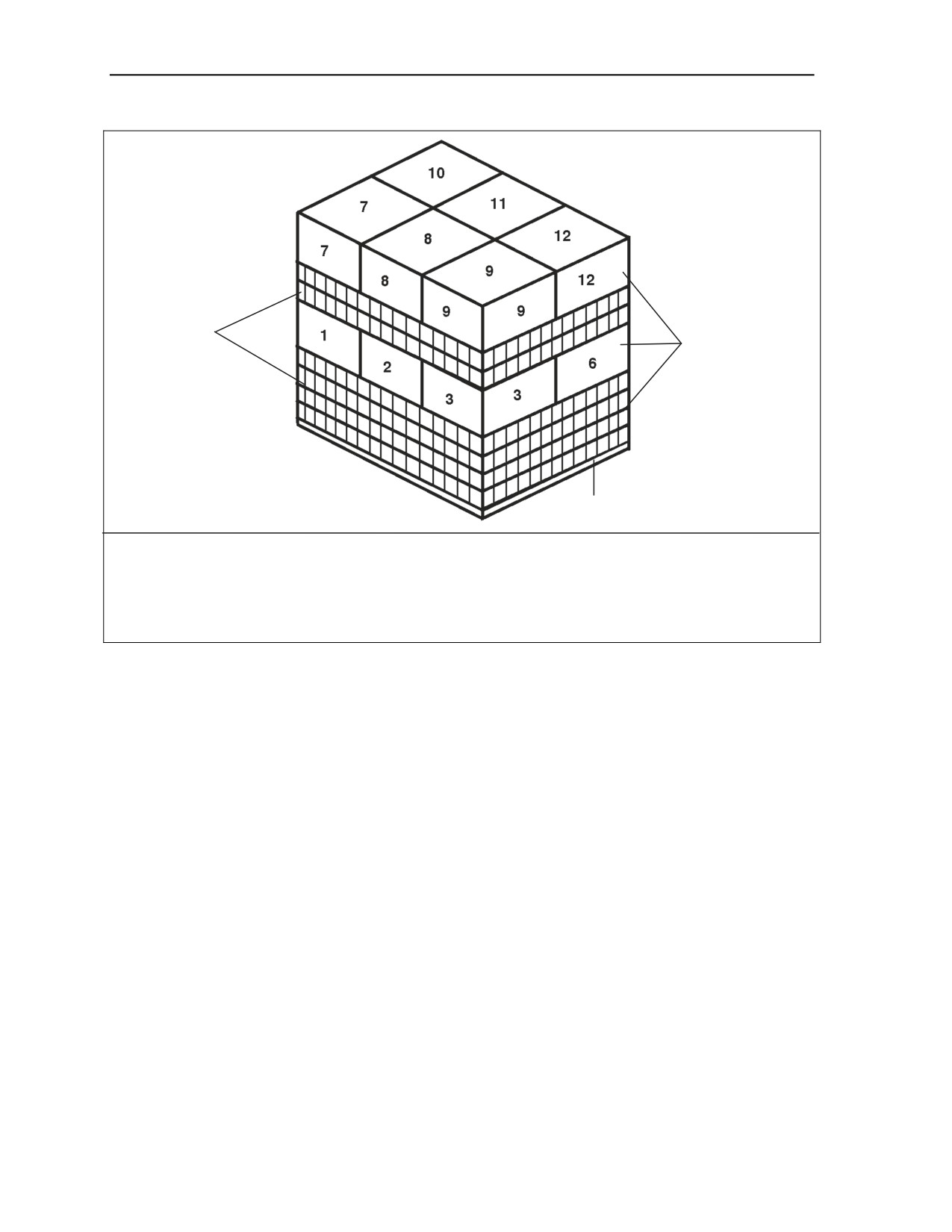

Figure 5-22. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-27
Chapter 5
¾-IN PLYWOOD
HONEYCOMB
LAYERS
AMMUNITION
FIBER
CONTAINERS
SKID
HONEYCOMB
STRIPS
(6-IN WIDE)
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-23.
105-Millimeter Ammunition
(Rigging Fiber Containers)
Cartridge, 105-mm, HEAT-T, M456A1E2, (DODIC 1315-C508)
Cartridge, 105-mm, TP-T, M490, (DODIC 1315-C511)
152-Millimeter Ammunition
(Rigging Fiber Containers)
Cartridge, 152-mm, HEAT-MP, M409E6, (DODIC 1320-D381)
Cartridge, 152-mm, Canister, M625A1, (DODIC 1320-D390)

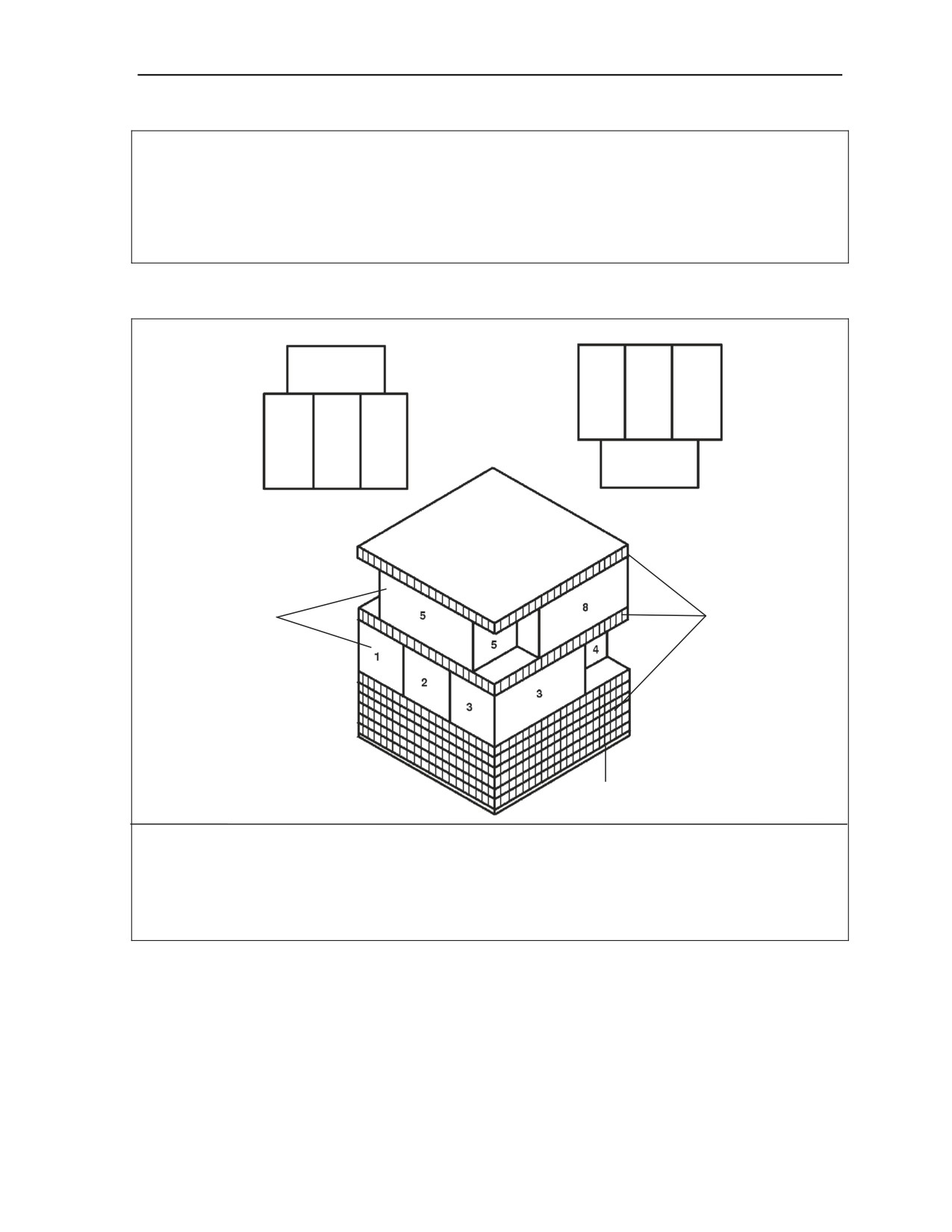

Figure 5-23. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-28
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads

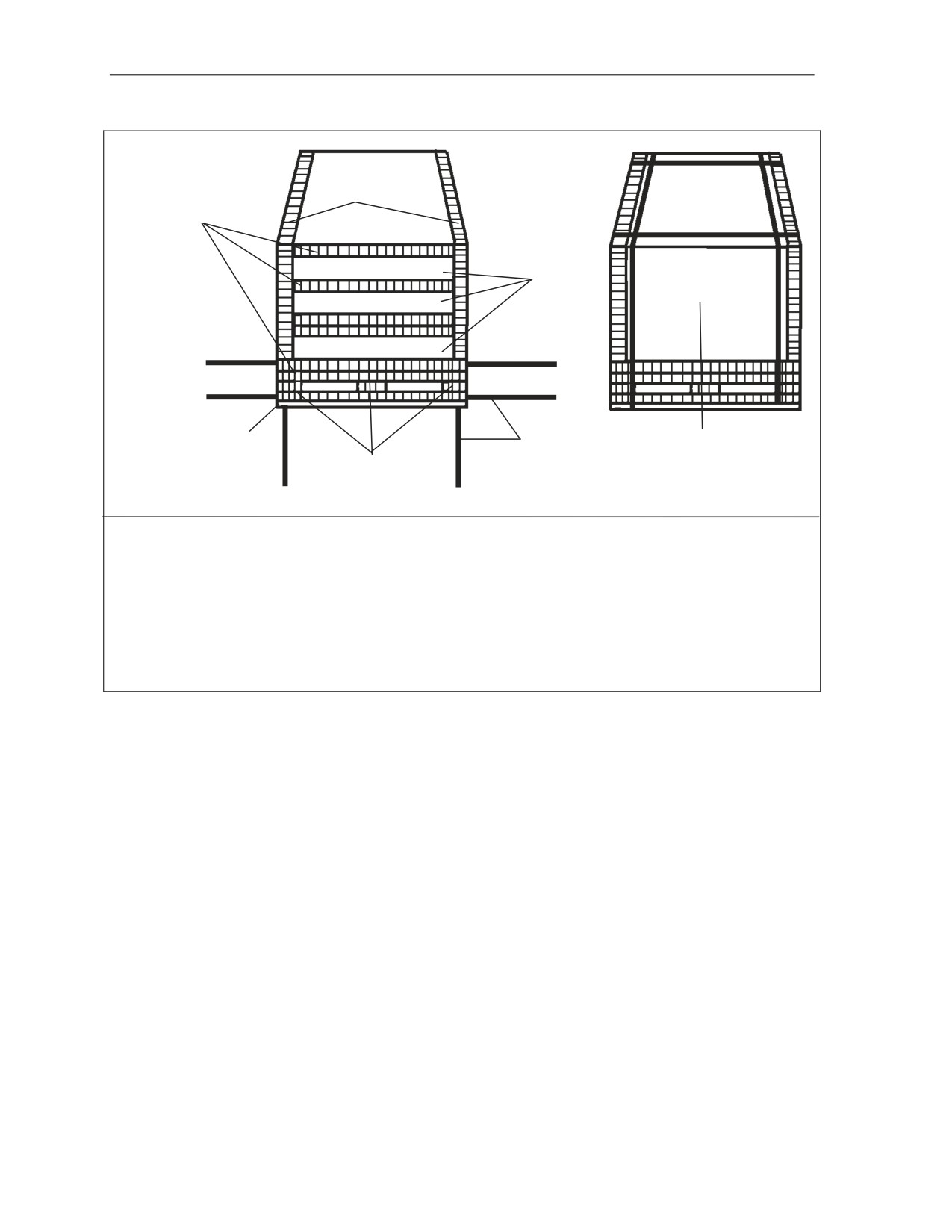

STEEL
¾-IN PLYWOOD
STRAPPING
PROPELLANT
CHARGES
HONEYCOMB
LAYERS
PROJECTILES
LOAD SPREADER
(¾-IN PLYWOOD)
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-24.
155-Millimeter Ammunition
Charge, Propelling, 155-mm, M19, (DODIC 1320-D480)
Projectile, 155-mm, Gas, Persistent, HD, M104, (DODIC 1320-D484)
Projectile, 155-mm, HE, M101, (DODIC 1320-D485)
Projectile, 155-mm, Smoke, WP, M104, (DODIC 1320-D487)
Reducer, Flash, Propelling Charge, M1, (DODIC 1320-D490)
Projectile, 155-mm, HE, ADAM, M692, (DODIC 1320-D501)
Projectile, 155-mm, HE, ADAM, M731, (DODIC 1320-D502)
Projectile, 155-mm, AT, RAAMS, M718, (DODIC 1320-D503)
Projectile, 155-mm, Illuminating, M485A2, (DODIC 1320-D505)
Projectile, 155-mm, HC, HE, M116E2, (DODIC 1320-D506)
Projectile, 155-mm, AT, RAAMS, M741, (DODIC 1320-D509)
Projectile, 155-mm, HE, RAAM-L, M718A1, (DODIC 1320-D515)

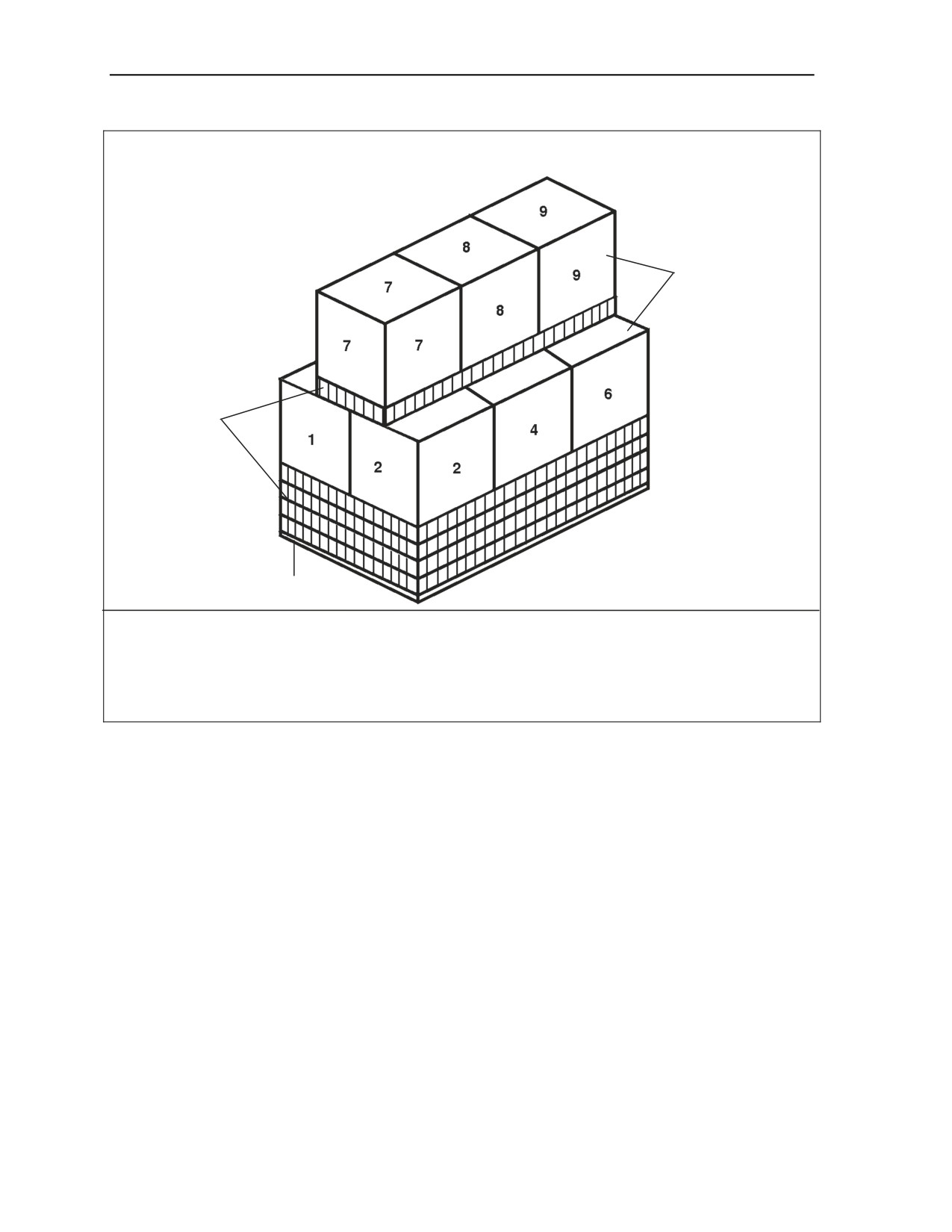

Figure 5-24. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-29
Chapter 5
Projectile, 155-mm, Smoke, WP, M825, (DODIC 1320-D528)
Projectile, 155-mm, Smoke, M795, (DODIC 1320-D529)
*Charge, Propelling, 155-mm, M203A1, (DODIC 1320-D532)
*Charge, Propelling, 155-mm, M119A1 and M119A2, (DODIC 1320-D533)
*Charge, Propelling, 155-mm, M3 and M3A1, (DODIC 1320-D540)
*Charge, Propelling, 155-mm, M4A1 and M4A2, (DODIC 1320-D541)
Projectile, 155-mm, HE, M107, (DODIC 1320-D544)
Projectile, 155-mm, Smoke, HC, BE, M116, (DODIC 1320-D548)
*Projectile, 155-mm, Smoke, WP, M110, (DODIC 1320-D550)
Reducer, Flash, Propelling Charge, M2, (DODIC 1320-D552)
Dummy, Projectile, 155-mm, M7, (DODIC 1320-D553)
Projectile, 155-mm, HE, M449A1, (DODIC 1320-D562)
Projectile, 155-mm, HE, M483A1, (DODIC 1320-D563)
Projectile, 155-mm, HE, RA, M549, (DODIC 1320-D579)
Charge, Propelling, 155-mm, MACS, M231, (DODIC 1320-DA12)
Charge, Propelling, 155-mm, MACS, M232, (DODIC 1320-DA13)
Projectile, 155-mm, RADAM, Short SD, with RAAMS A1, M1025,
(DODIC 1320-DA19)
Projectile, 155-mm, RADAM, Short SD, M1023, (DODIC 1320-DA20)
Projectile, 155-mm, RADAM, Long SD, M1024, (DODIC 1320-DA21)
Projectile, 155-mm, RADAM, Long SD, with RAAMS A1, M1026,
(DODIC 1320-DA22)
Fuzes and Primers
Fuze, Delay, PD, Mod 1, Mk399, (DODIC 1390-N659)
Note: The required fuzes and primers may be rigged as part of the load; however, only those fuzes
and primers listed in Table 1-3 are authorized to be airdropped.
*The old or new type propelling charge container may be rigged.
Figure 5-24. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop (continued)
5-30
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
STRIPS
SKID
(4-IN WIDE)
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-25.
Grenades
Grenade, 40-mm, Smoke, Screening, L8A3, (DODIC 1330-G815)

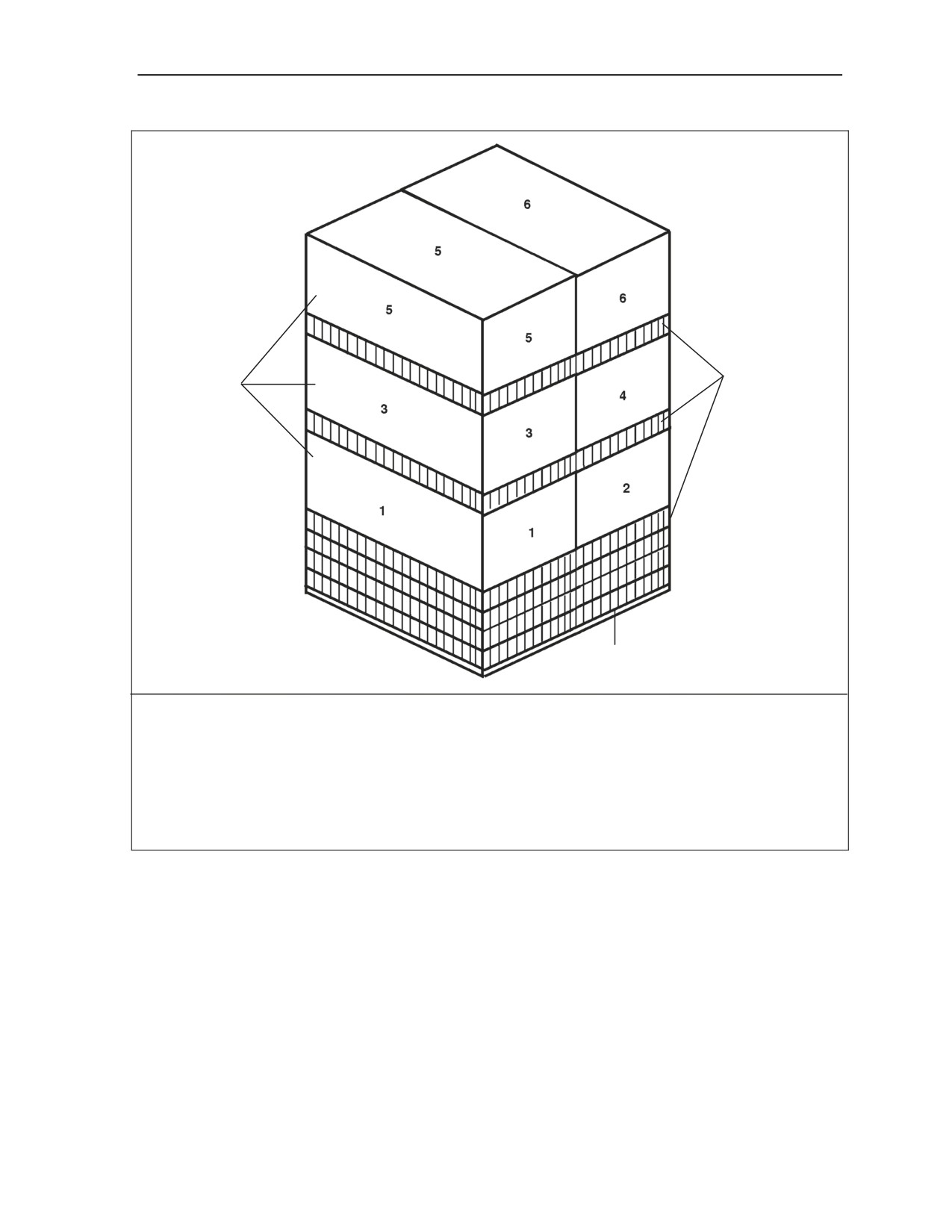

Figure 5-25. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-31
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
HONEYCOMB
STRIPS
(5-IN WIDE)
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-26.
Grenades
Launcher, Grenade, 40-mm, Smoke, IR Screening, M76, (DODIC 1330-G826)
Figure 5-26. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-32
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-27.
Grenade
Grenade, Hand, Fragmentation, M26 or M26A1, (DODIC 1330-G890)

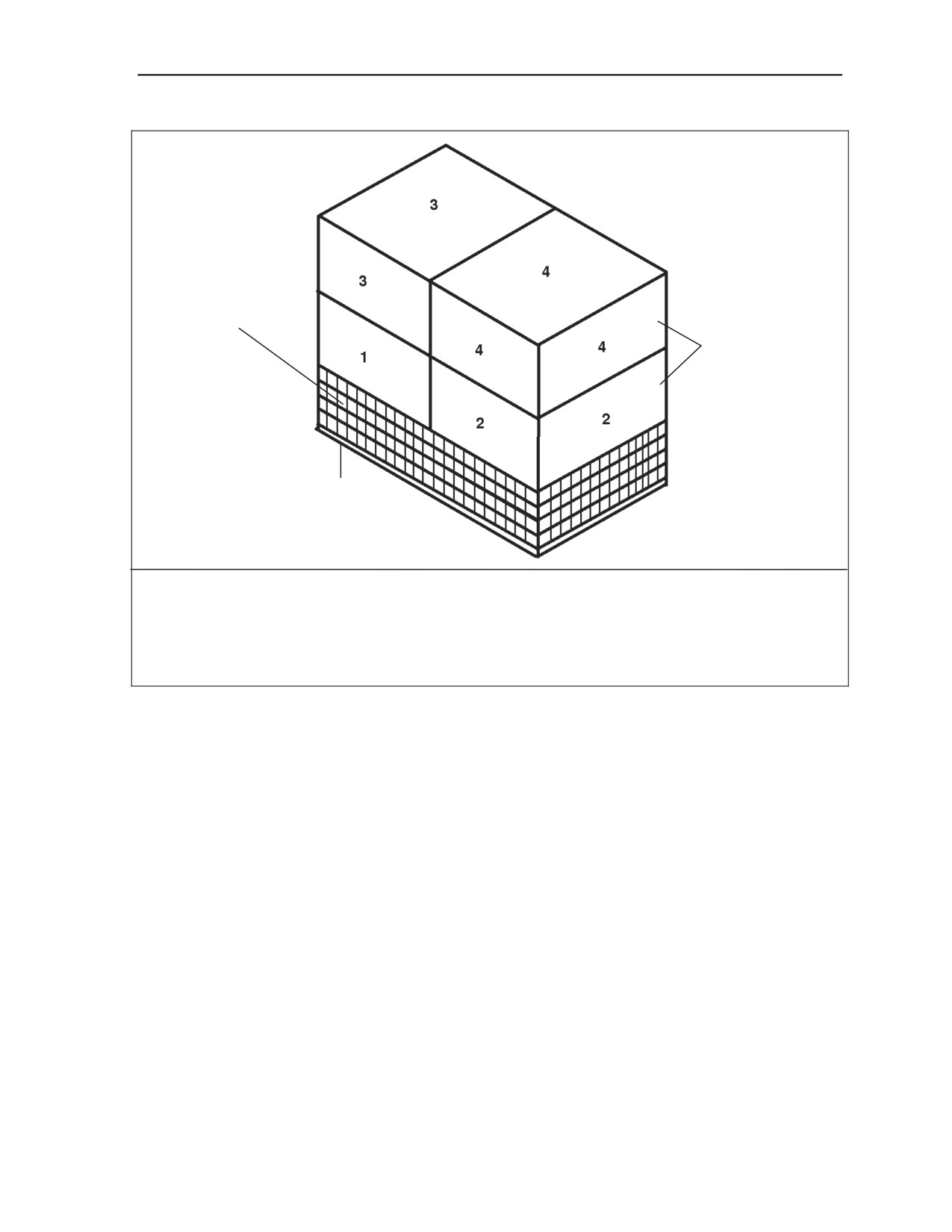

Figure 5-27. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-33
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
HONEYCOMB
STRIPS
(5-IN WIDE)
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-28.
Grenades
Grenade, Launcher, Smoke, MM/IR, Screening, M81, (DODIC 1330-GG01)
Figure 5-28. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-34
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
AMMUNITION
BOXES
BOXES
SKID
HONEYCOMB
SKID
LAYERS
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-29.
Antipersonnel and Antitank Mine
Mine, Antipersonnel, M16A1 with Fuze M605, (DODIC 1345-K092)

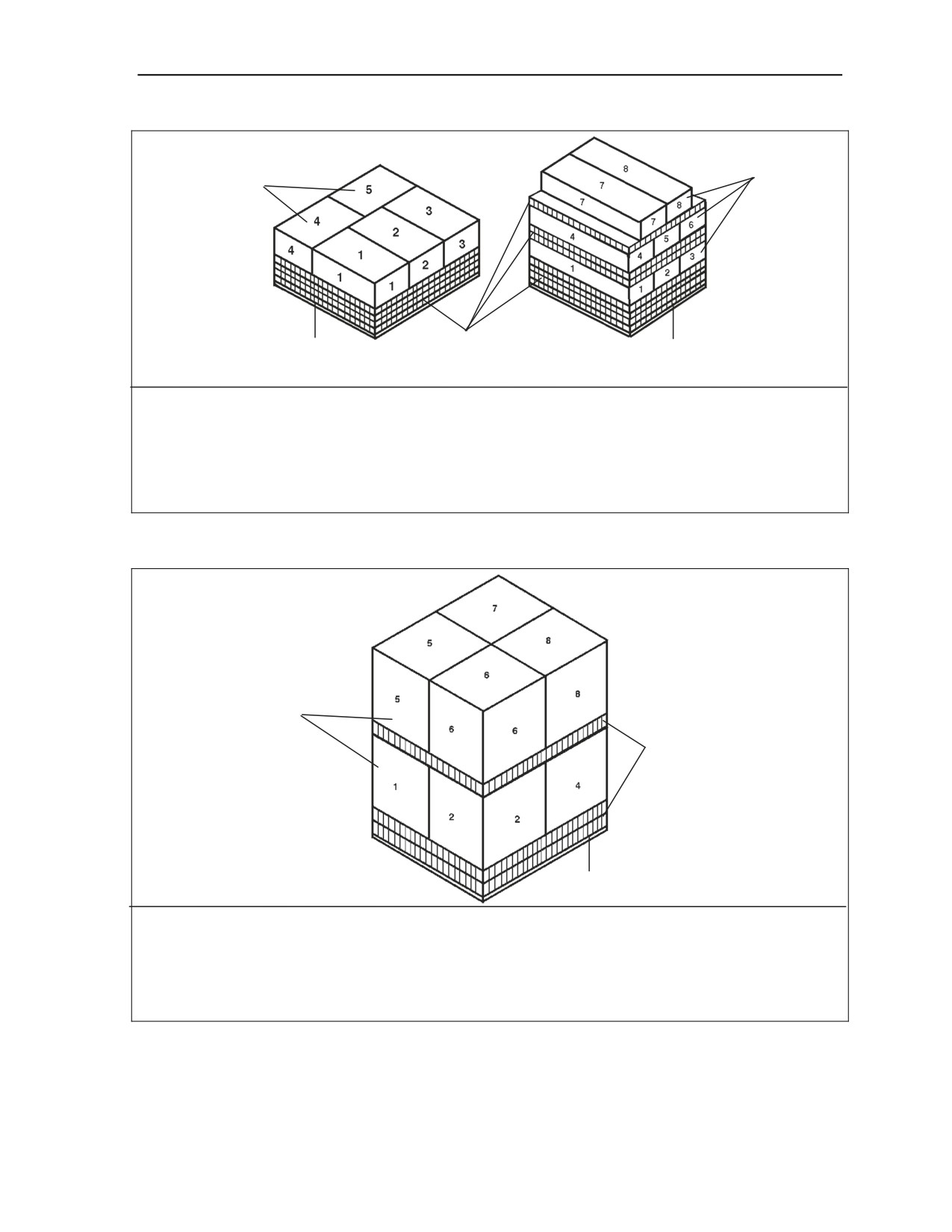

Figure 5-29. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-30.
Incendiary Items
Smoke Pot, Floating, HC, M4A2, (DODIC 1365-K867)
Figure 5-30. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-35
Chapter 5

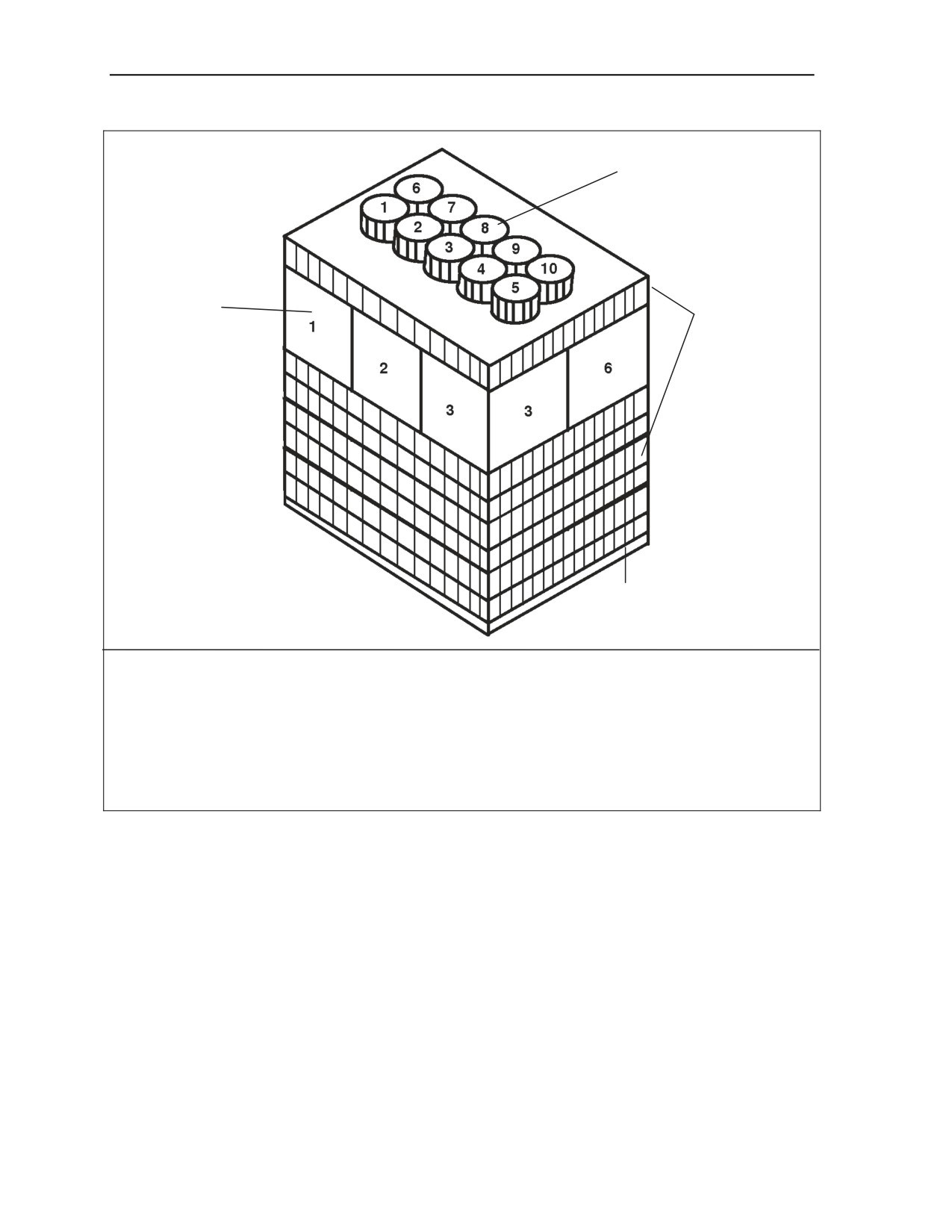

Note: Cut out honeycomb to accommodate
impulse cartridges
IMPULSE
CARTRIDGES
AMMUNITION
HONEYCOMB
BOXES
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-31.
Flare and Signal Items
Flare, M206, Rigged w/Cartridge, Impulse, M796
Flare (DODIC 1370-L410)
Cartridge (DODIC 1377-MD73)
Figure 5-31. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-36
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
HONEYCOMB
BOXES
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-32.
Demolition Items
Cord, Detonating, Reinforced Pliofilm/Wrapped, Waterproof, Type I,
(DODIC 1375-M456)
Firing Device, Demolition, M1A1, Pressure Type, (DODIC 1375-M626)
Figure 5-32. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-37
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-33.
Note: Dropping these items as a single item load may not be practical; however, they can be contained in an A-7A cargo sling
or an A-21 cargo bag with other compatible items and airdropped. Quantity and type of items that can be rigged in an A-7A
cargo sling or an A-21 cargo bag are determined by the dimensions and weight of the individual ammunition container.
Fuzes and Primers
CAUTION
When proximity fuzes are airdropped, the boxed fuzes must be
dropped in the nose-down position. If the boxes are damaged, the
fuzes should not be used.
Fuze, MT, M565, (DODIC 1390-N248)
Fuze, MTSQ, M500 or M500A1, (DODIC 1390-N275)
Fuze, MTSQ, M501 or M501A1, (DODIC 1390-N276)
Fuze, MT, M564, (DODIC 1390-N278)
Fuze, MTSQ, M520, (DODIC 1390-N280)
Fuze, MTSQ, M577, (DODIC 1390-N285)
Fuze, MTSQ, M582A1, (DODIC 1390-N286)
Fuze, PD, M572, (DODIC 1390-N311)
Fuze, PD, M48A3, (DODIC 1390-N318)
Fuze, PD, M535, (DODIC 1390-N323)
Fuze, PD, M557, (DODIC 1390-N335)
Fuze, PD, M739, (DODIC 1390-N340)
Fuze, Proximity, M532, (DODIC 1390-N402)
Fuze, Proximity, M514, M514A1, or M514B1 (DODIC 1390-N411)
Fuze, Proximity, M513A1 or M513B1, (DODIC 1390-N412)

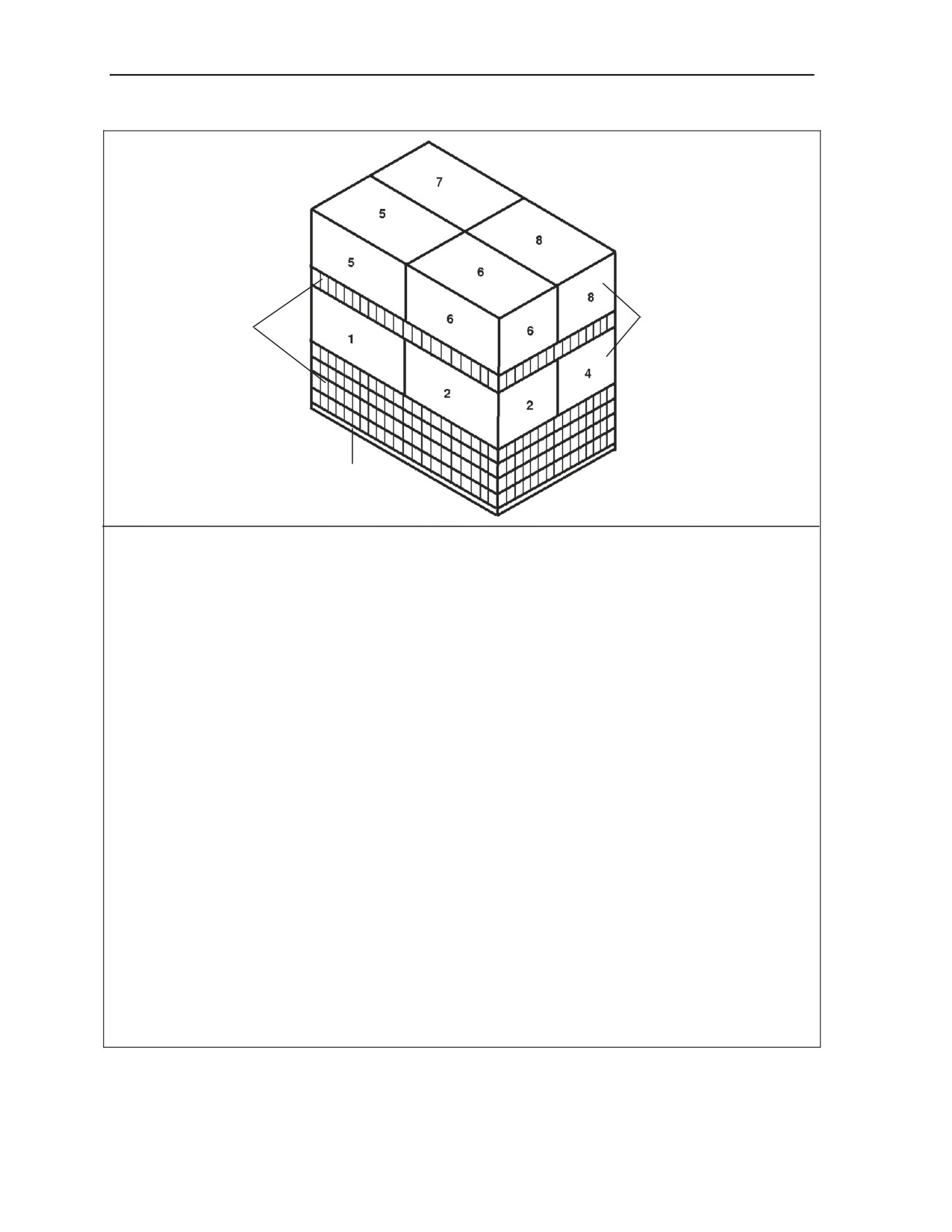

Figure 5-33. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-38
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
Fuze, Proximity, M517, (DODIC 1390-N417)
Fuze, Proximity, M728, (DODIC 1390-N463)
Fuze, Proximity, M514A1, (DODIC 1390-N477)
Incendiary Items
Smoke Pot, Hexachloroethane, M5, (DODIC 1365-K866)
Figure 5-33. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop (continued)

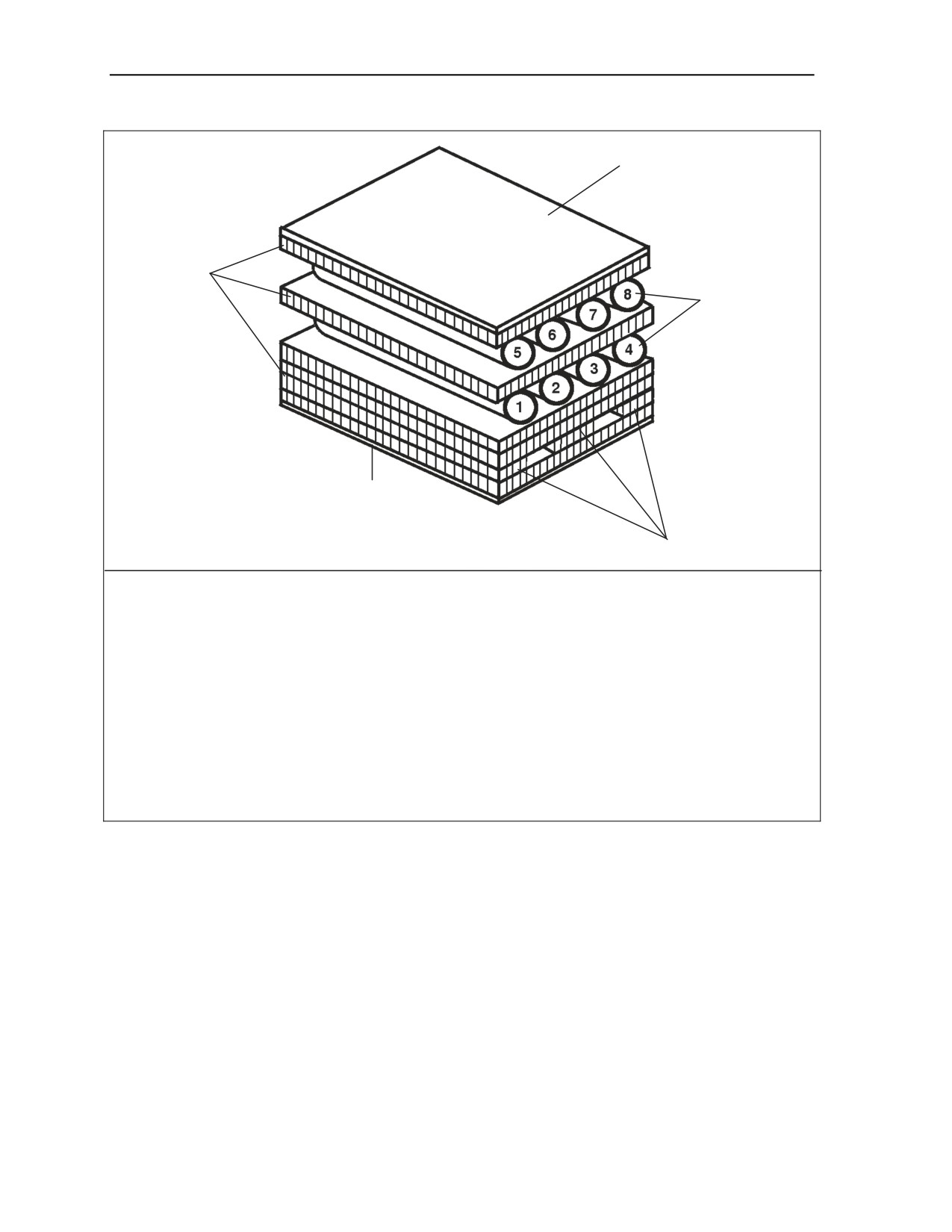

LAYER 1
LAYER 2
AMMUNITION
HONEYCOMB
BOXES
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for
high-velocity airdrop as shown in Figure 5-34.
Fuzes and Primers
Primer, Percussion, M82, (DODIC 1390-N523)
Figure 5-34. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-39
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-35.
Fuzes and Primers
Primer, Percussion, MK2A4, (DODIC 1390-N525)
Figure 5-35. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-40
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
STEEL
¾-IN PLYWOOD
STRAPPING
HONEYCOMB
LAYERS
AMMUNITION
SKID

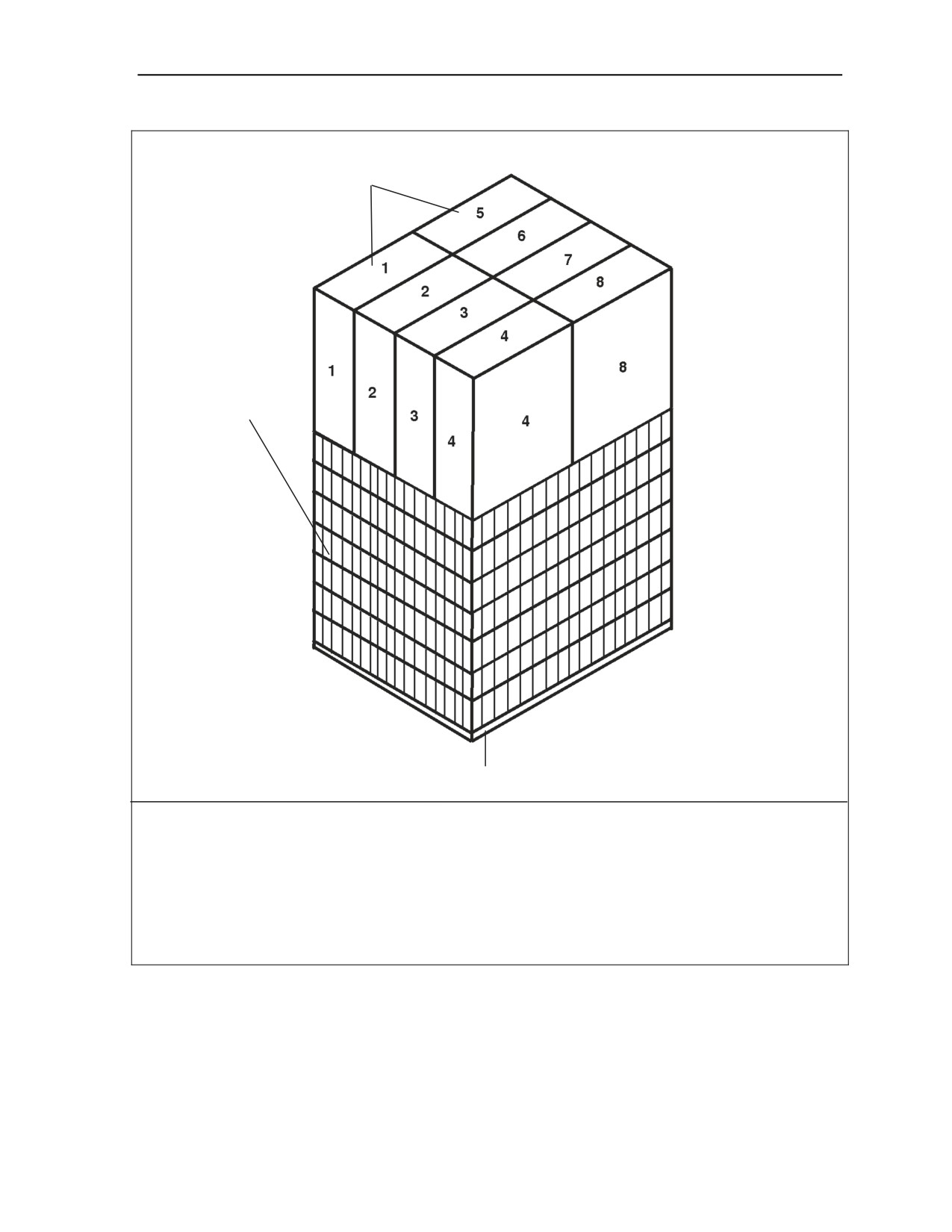

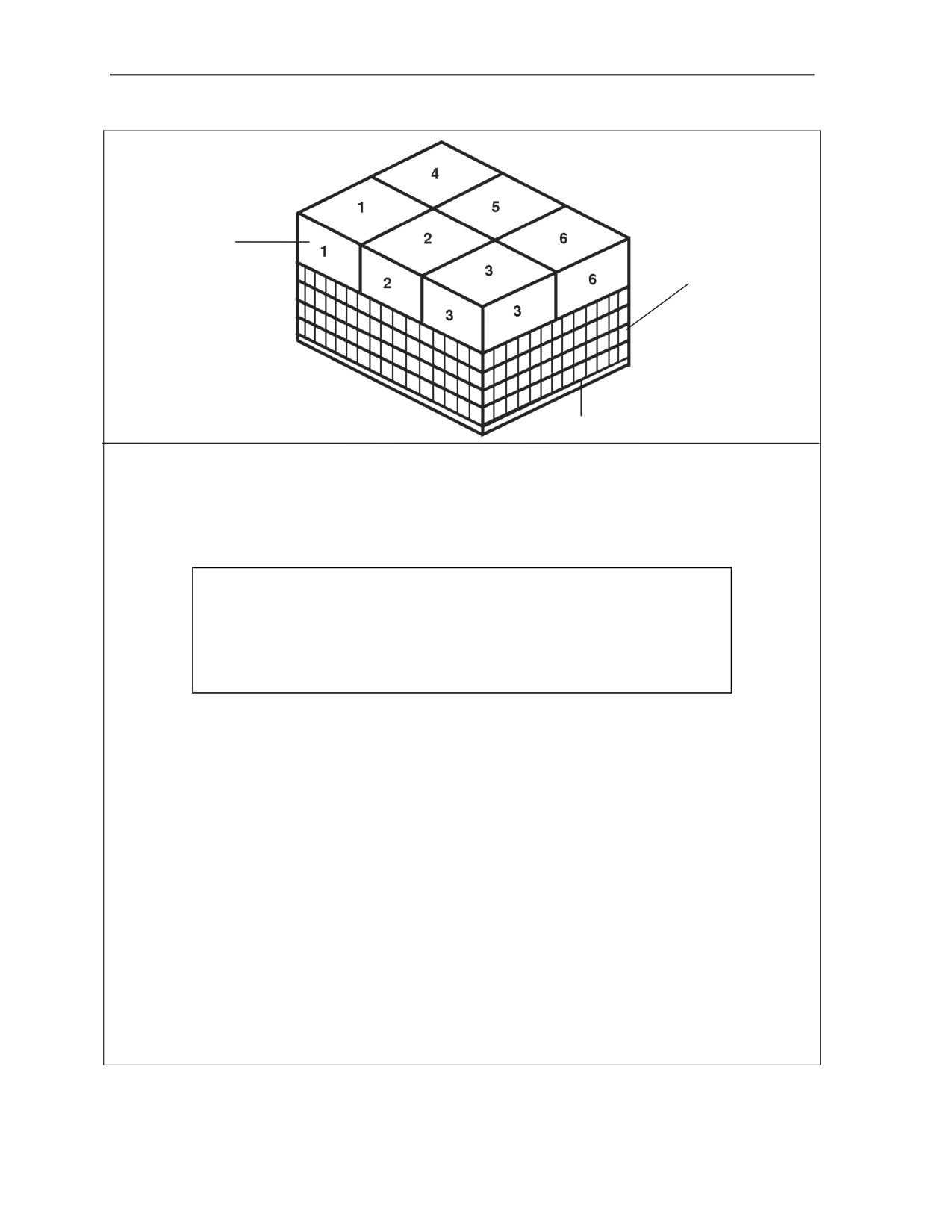

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-36.
105-Millimeter Ammunition
Cartridge, 105-mm, APFSDS-T, M833, (DODIC 1315-C524)
Figure 5-36. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-41
Chapter 5
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID

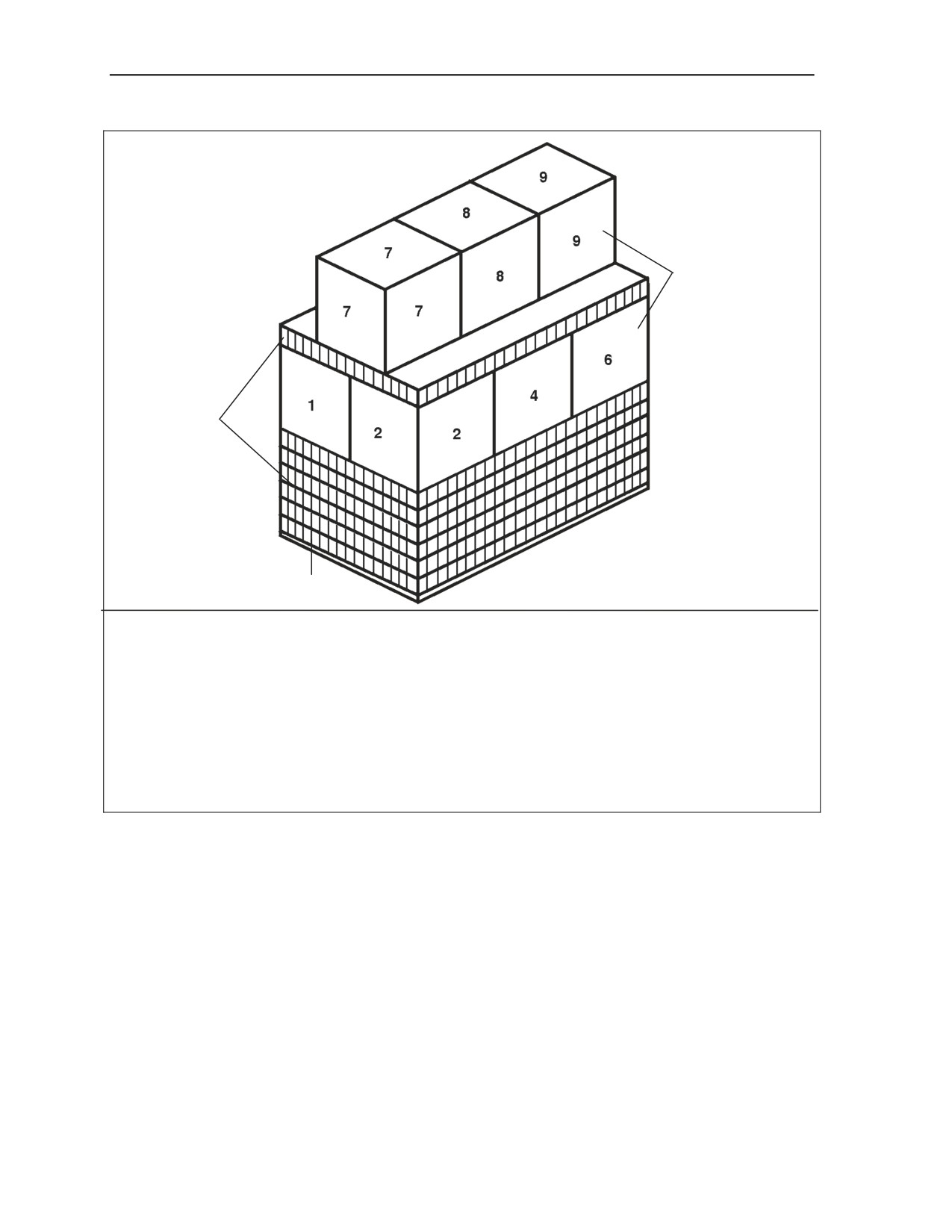

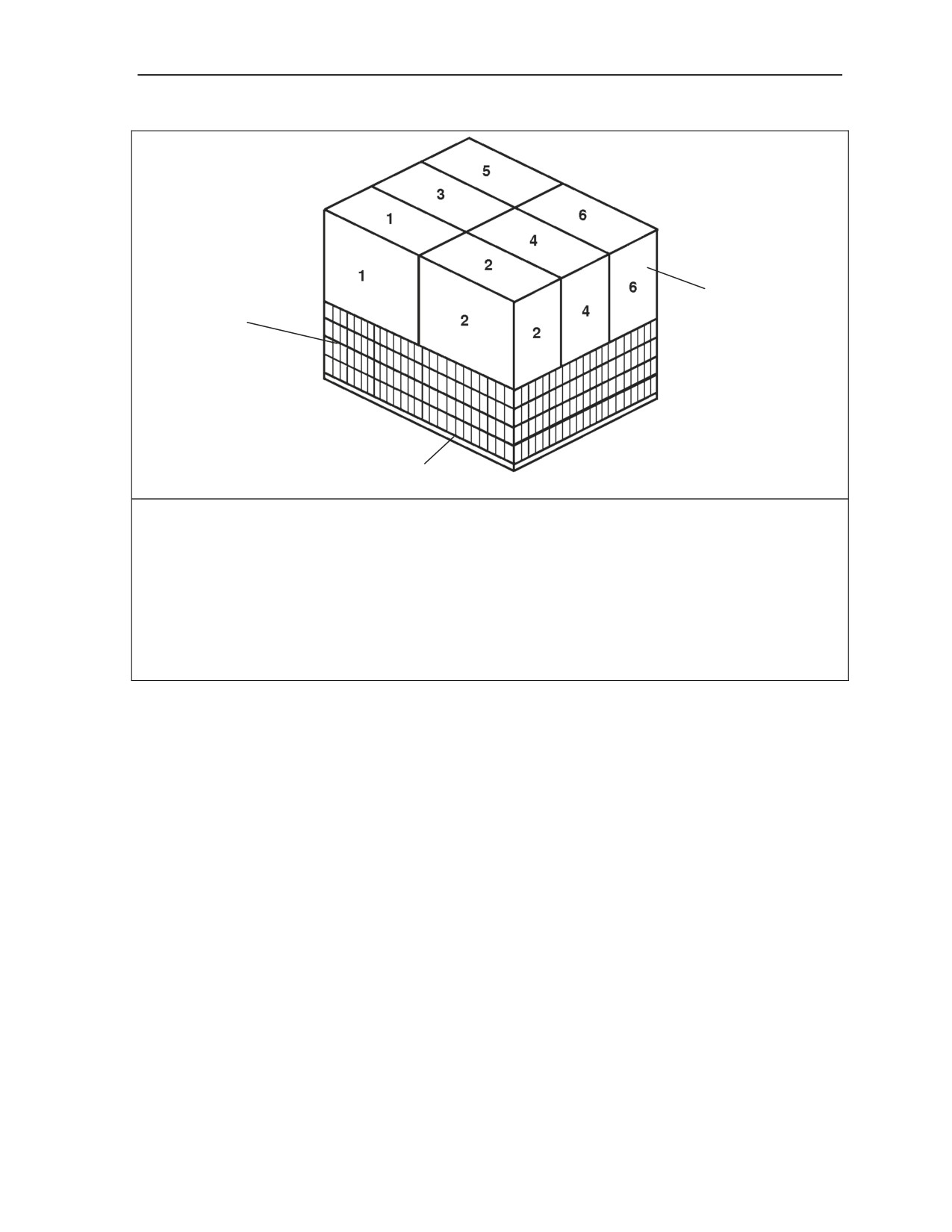

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-37.
5.56-Millimeter Ammunition
Cartridge, 5.56-mm, Ball, M855 and Tracer, M856 Linked, (DODIC 1305-A064)
Figure 5-37. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-42
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

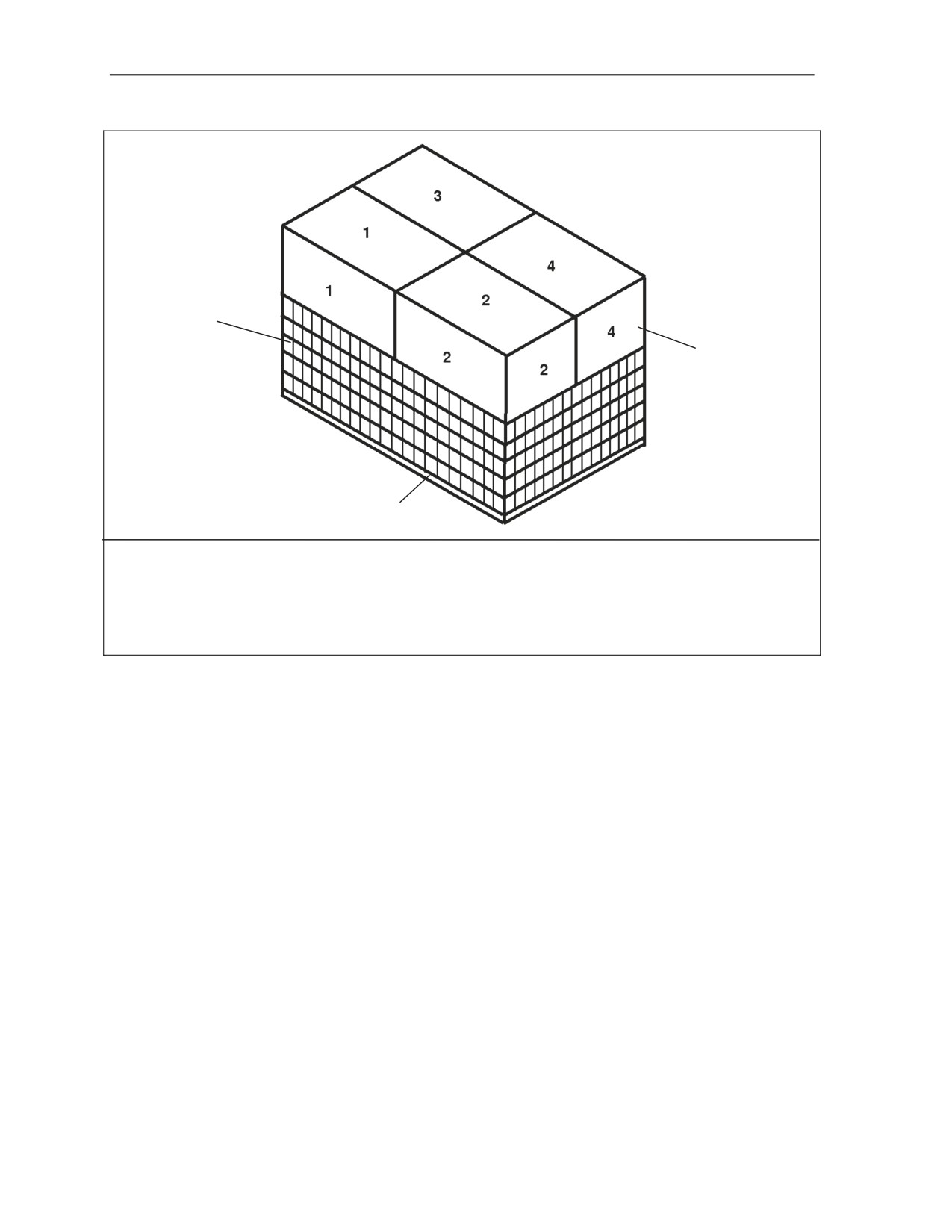

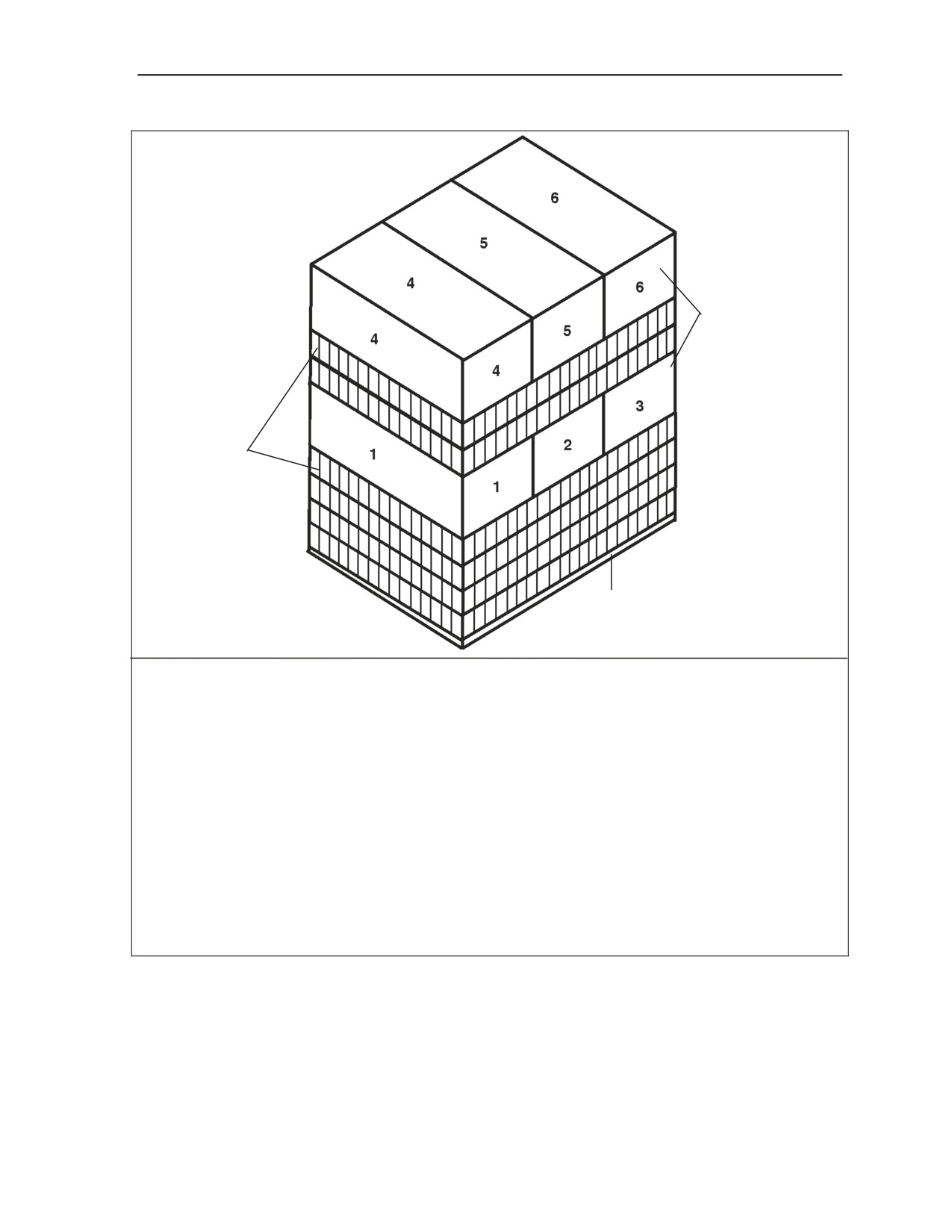

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-38.
Flare and Signal Items
Signal, Underwater Sound, MK61, Mod 0, (NALC SW08)
Signal, Underwater Sound, MK82, Mod 0, (NALC SW32)
Demolition Item
Charge, Demolition, Block, 55-lb, (DODIC 1375-M040)
Figure 5-38. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-43
Chapter 5
HONEYCOMB
FILLERS
AMMUNITION
BOXES
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
HONEYCOMB
STRIPS
STRIPS
(5-IN WIDE)
(5-IN WIDE)
SKID

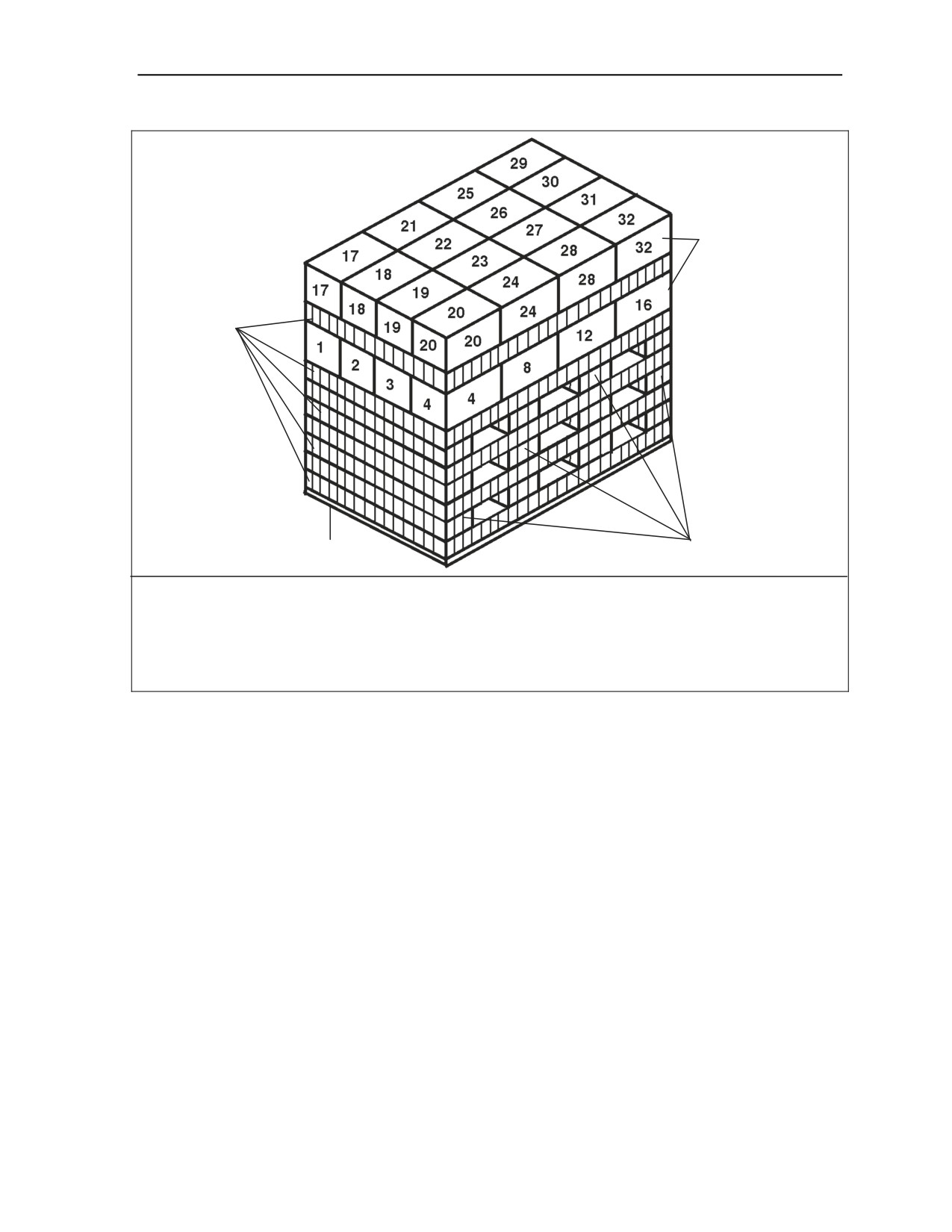

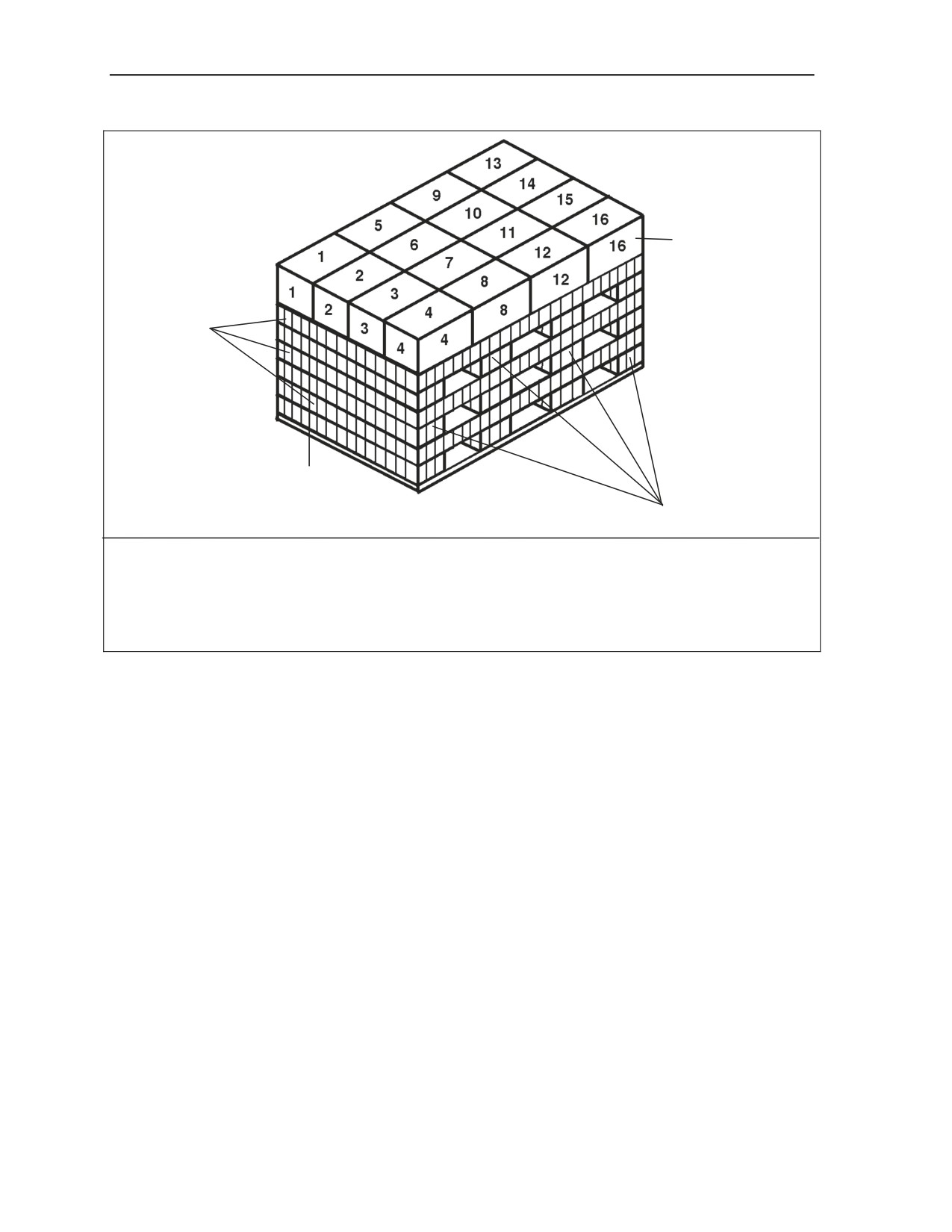

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-39.
81-Millimeter Ammunition
Cartridge, 81-mm, HE, M821A1/M821A2, with Fuze M734A1,
(DODIC 1315-C868)
Cartridge, 81-mm, HE, M889A1/M889A2, with Fuze M734A1,
(DODIC 1315-C869)
Cartridge, 81-mm, FRP, M879, (DODIC 1315-C875)
Figure 5-39. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-44
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
HONEYCOMB
LAYERS
AMMUNITION
BOXES
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
STRIPS
(6-IN WIDE)
HONEYCOMB
STRIPS
SKID
(4-IN WIDE)

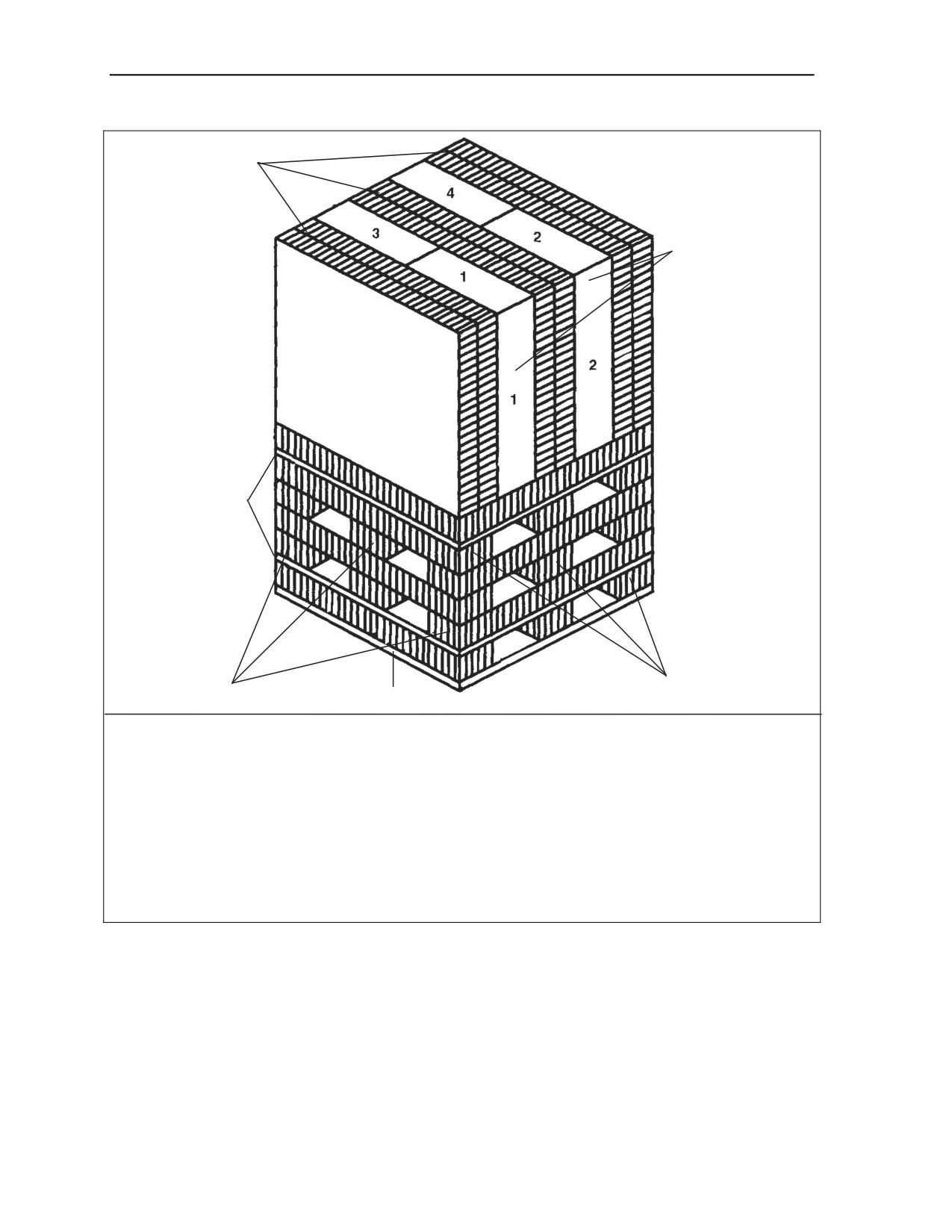

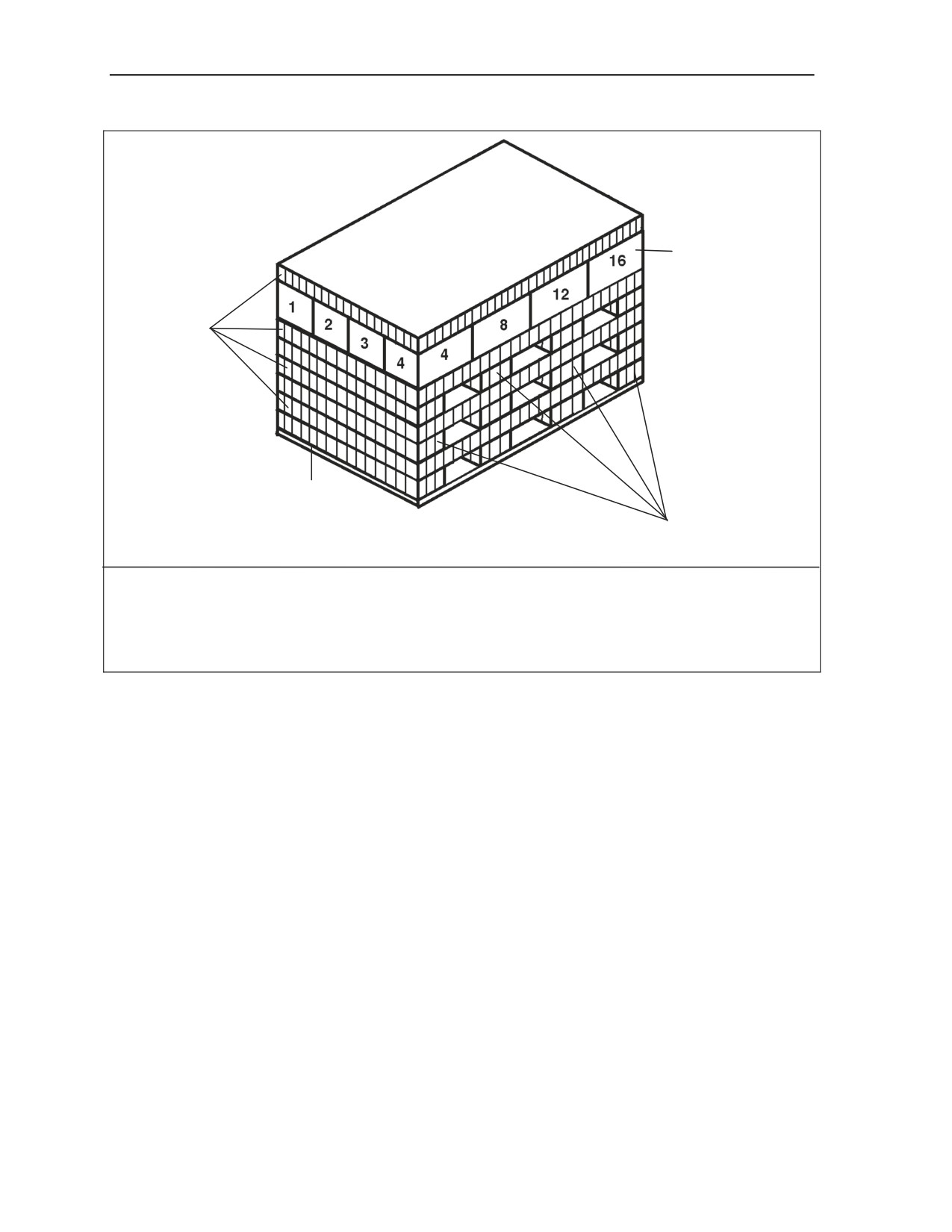

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-40.
Grenades
Grenade, Launcher, Smoke, Screening, TA, M90, (DODIC 1330-GG03)
Figure 5-40. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-45
Chapter 5
AMMUNITION
HONEYCOMB
LAYERS
HONEYCOMB
STRIPS
SKID
(7-IN WIDE)

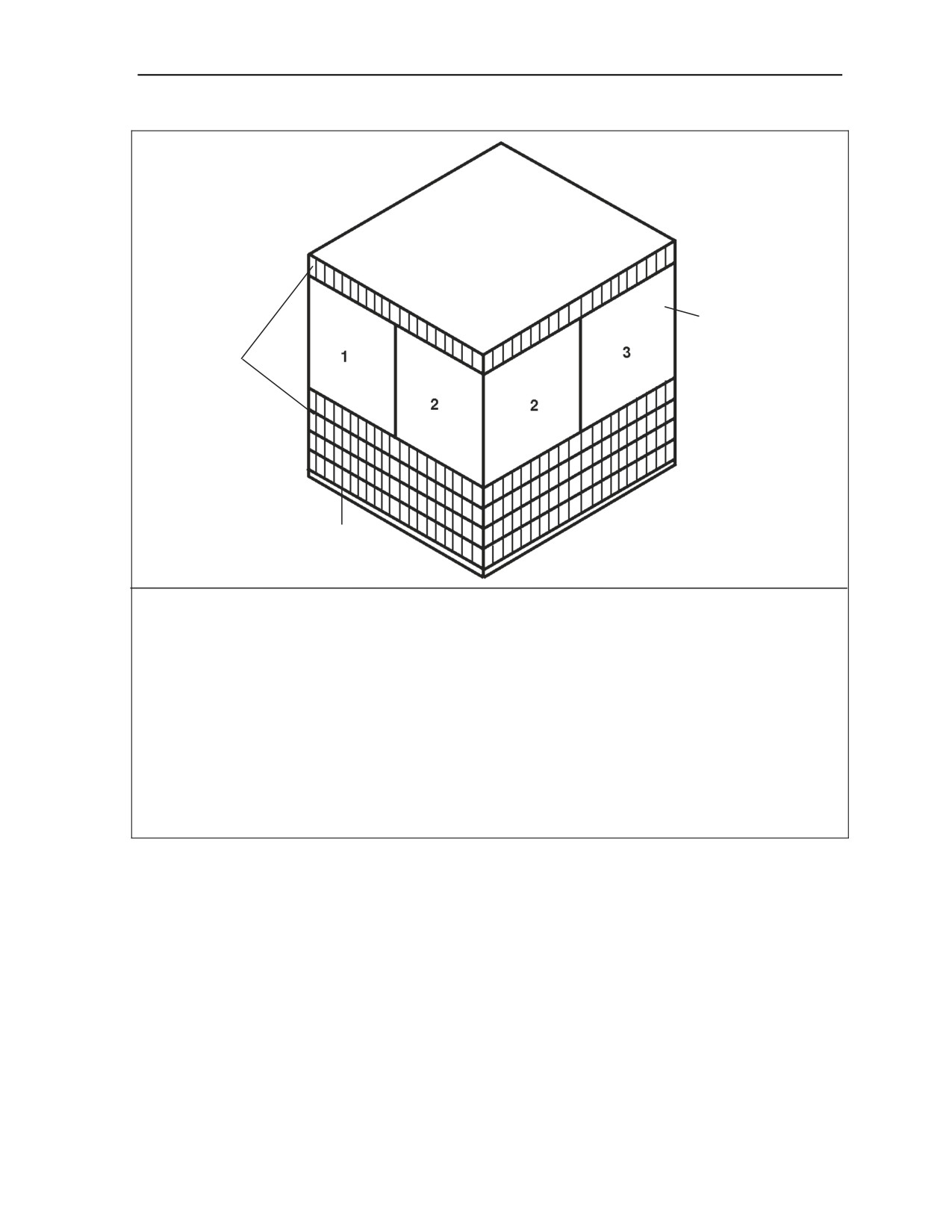

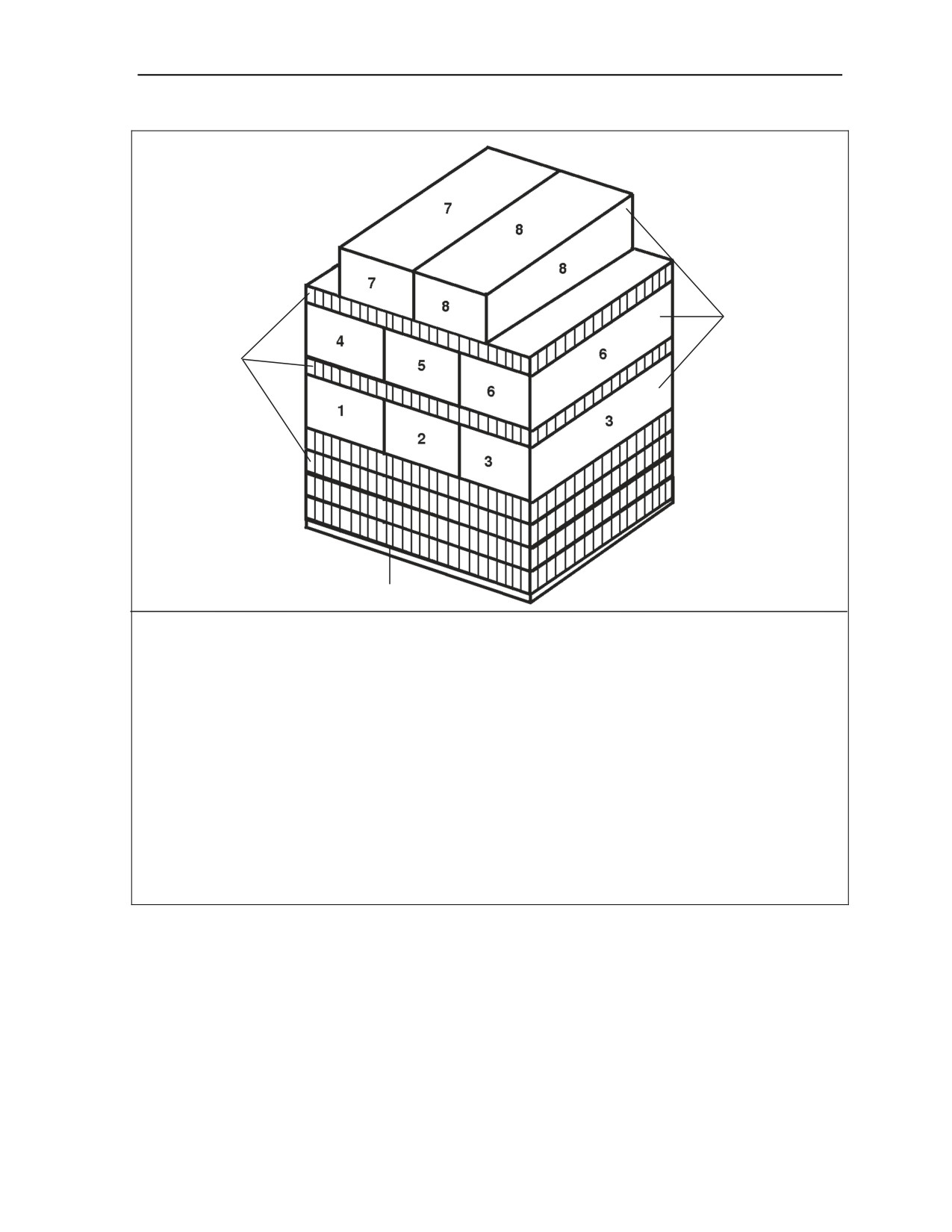

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-41.
105-Millimeter Ammunition
Cartridge, 105-mm, HERA, M913 in PA117 Containers, (DODIC 1315-C546)
Cartridge, 105-mm, DPICM, M915, (DODIC 1315-CA11)
Cartridge, 105-mm, HE-T/TP-T, M393A3, (DODIC 1315-CA32)
Figure 5-41. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-46
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
HONEYCOMB
LAYERS
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
STRIPS
(5 1/2-IN WIDE)
HONEYCOMB
STRIPS
(6-IN WIDE)
SKID
ADD 50 POUNDS
OF BALLAST

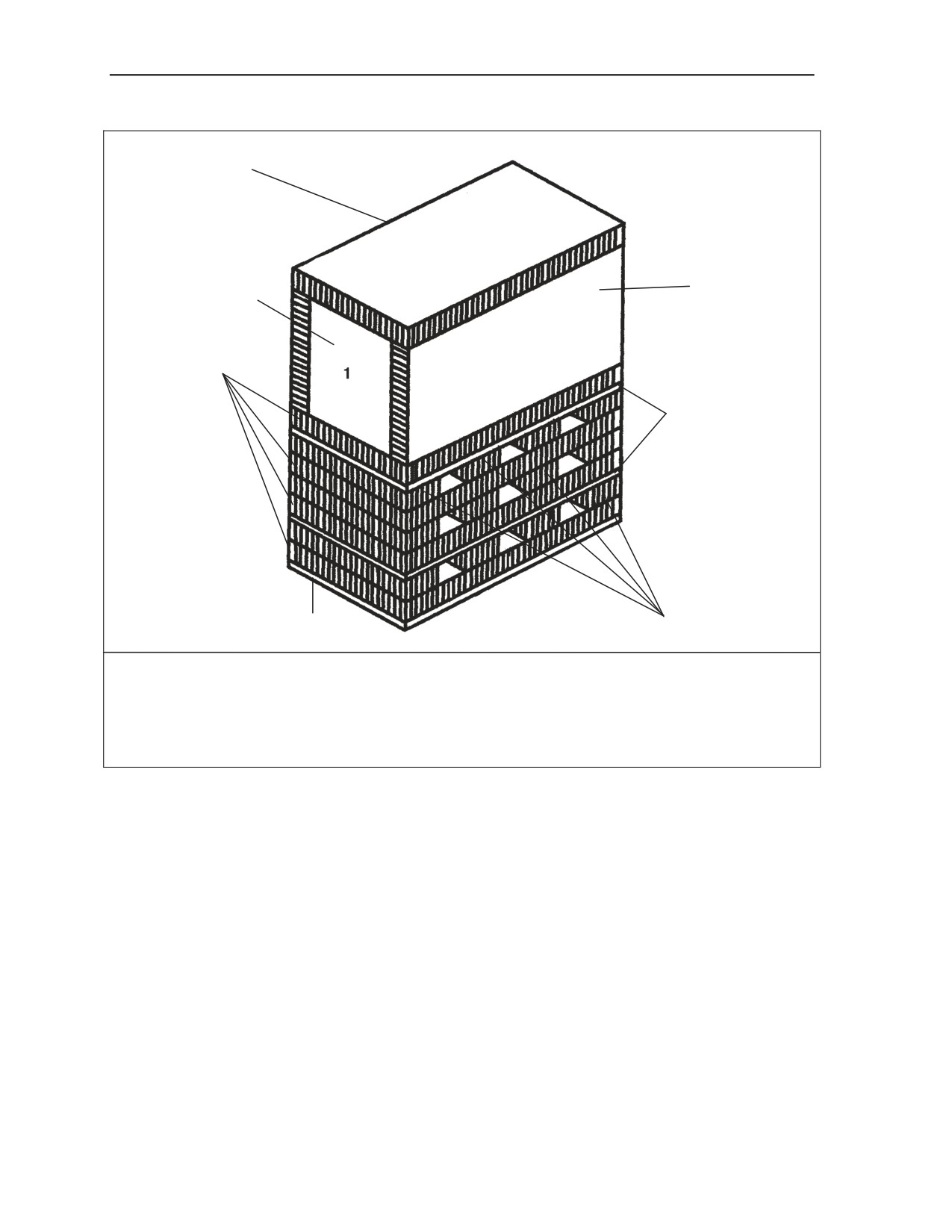

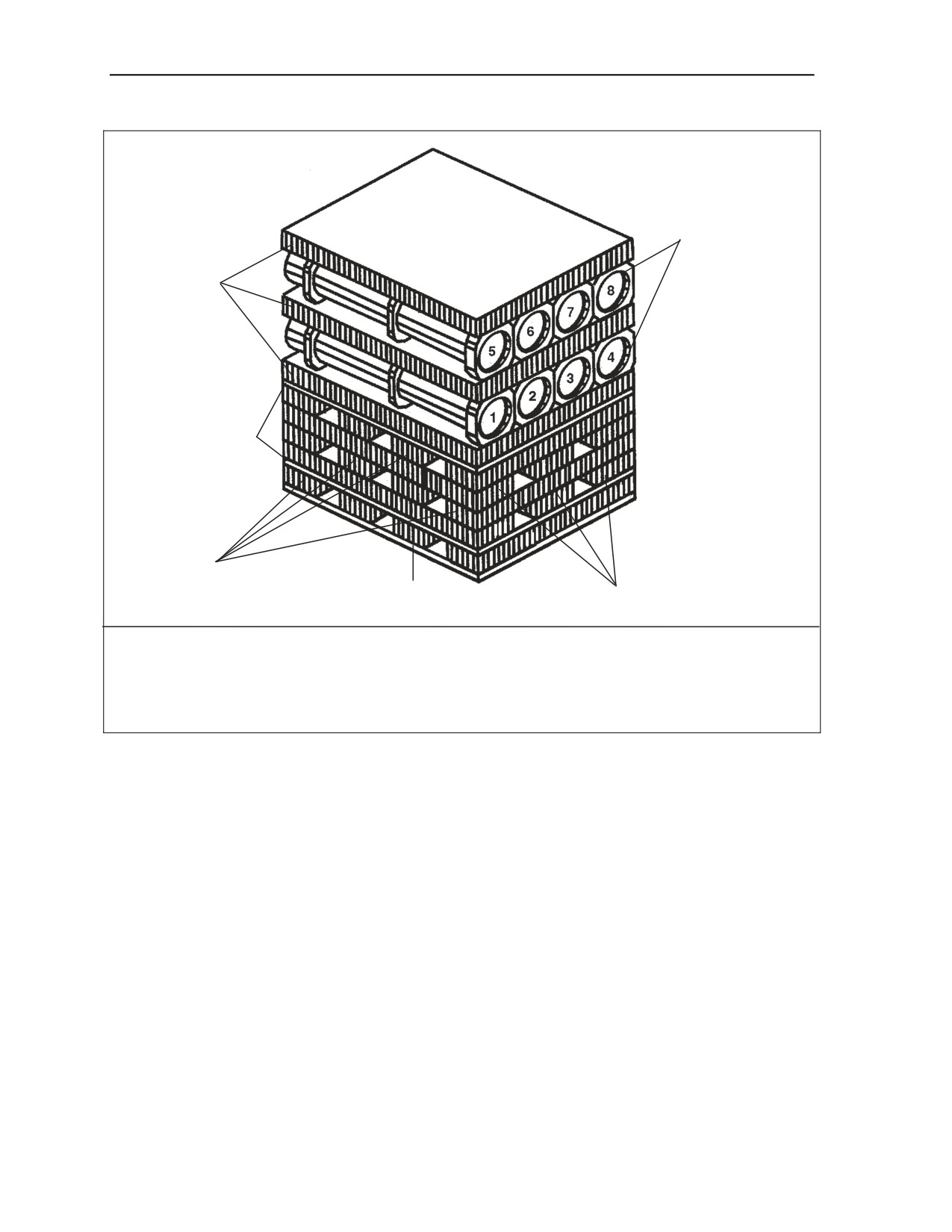

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-42.
Rockets
Rocket, 83-mm, HEDP, BDM, (DODIC 1340-HA08)
Figure 5-42. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-47
Chapter 5
AMMUNITION
HONEYCOMB
LAYERS
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
STRIPS
HONEYCOMB
(6-IN WIDE)
STRIPS
SKID
(7-IN WIDE)

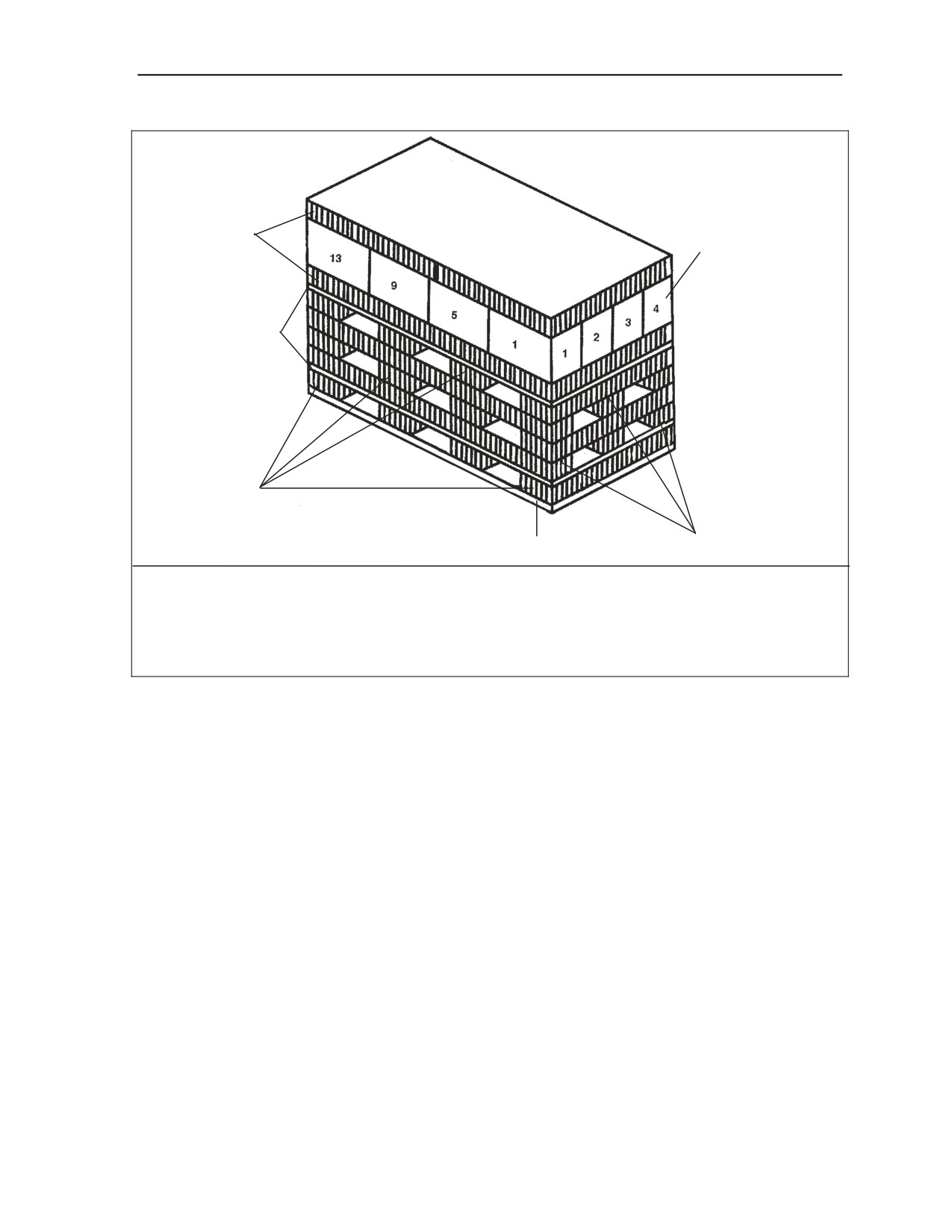

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-43.
Demolition Items
Demolition Kit, Fighting Position Excavator, M300, (DODIC 1375-MN26)
Figure 5-43. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-48
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
HONEYCOMB
BOXES
LAYER
LOAD SPREADERS
(¾-IN PLYWOOD)
HONEYCOMB
STRIPS
HONEYCOMB
SKID
(5-IN WIDE)
STRIPS
(5-IN WIDE)

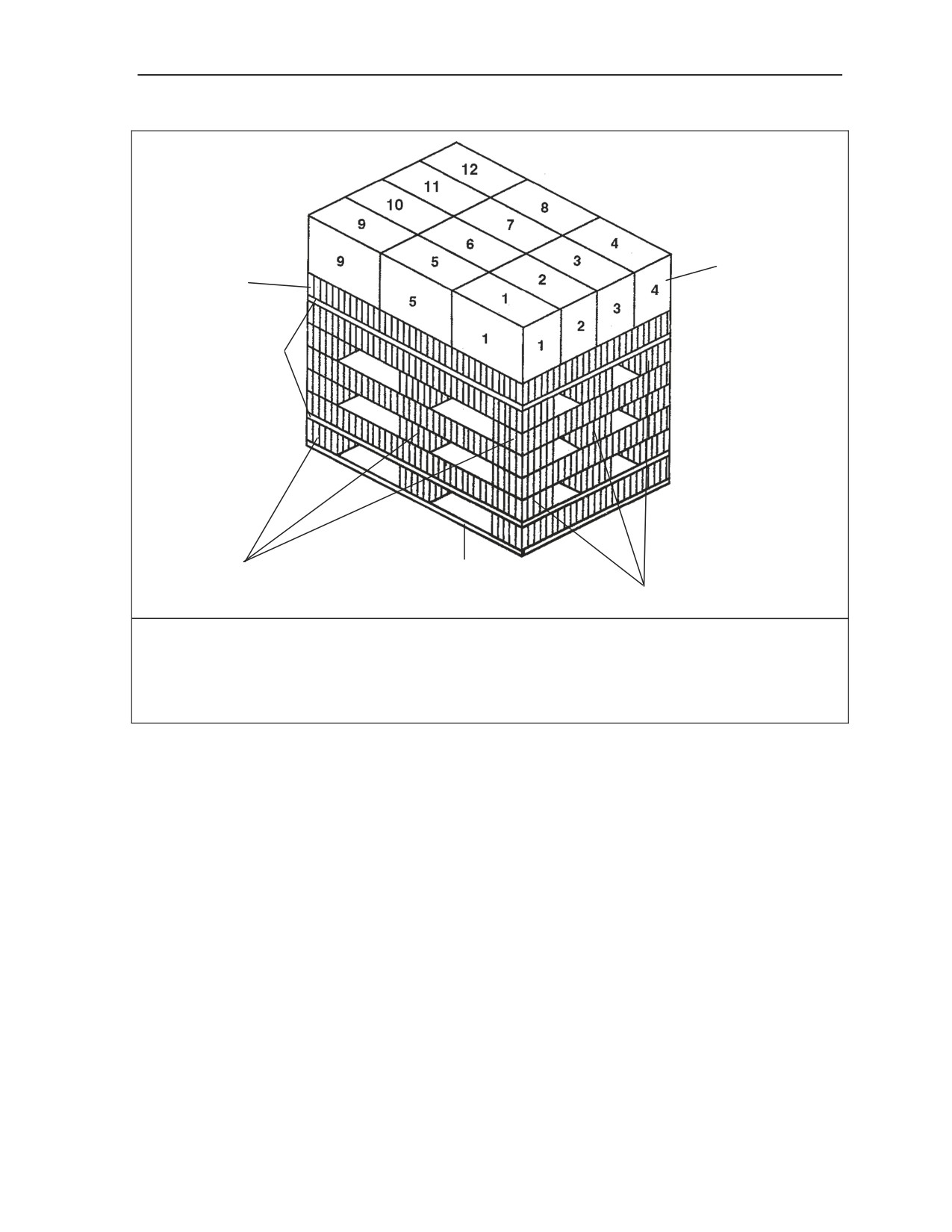

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-44.
Fuzes and Primers
Fuze, Delay, PD, MOD 1, Mk399, (DODIC 1390-N659)
Figure 5-44. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-49
|
|
