Chapter 4
¾-IN PLYWOOD
STEEL
STRAPPING
AMMUNITION
HONEYCOMB
LAYERS
SKID

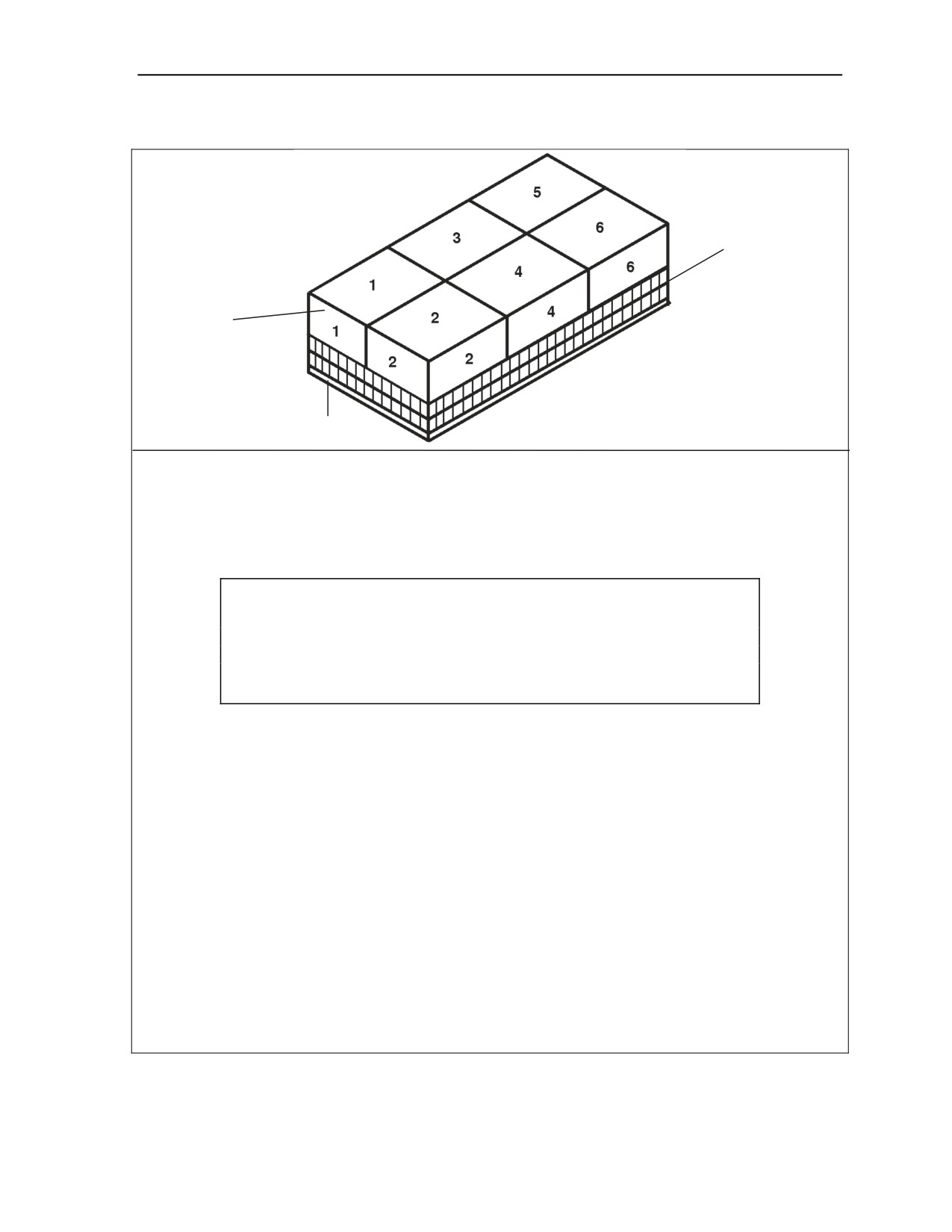

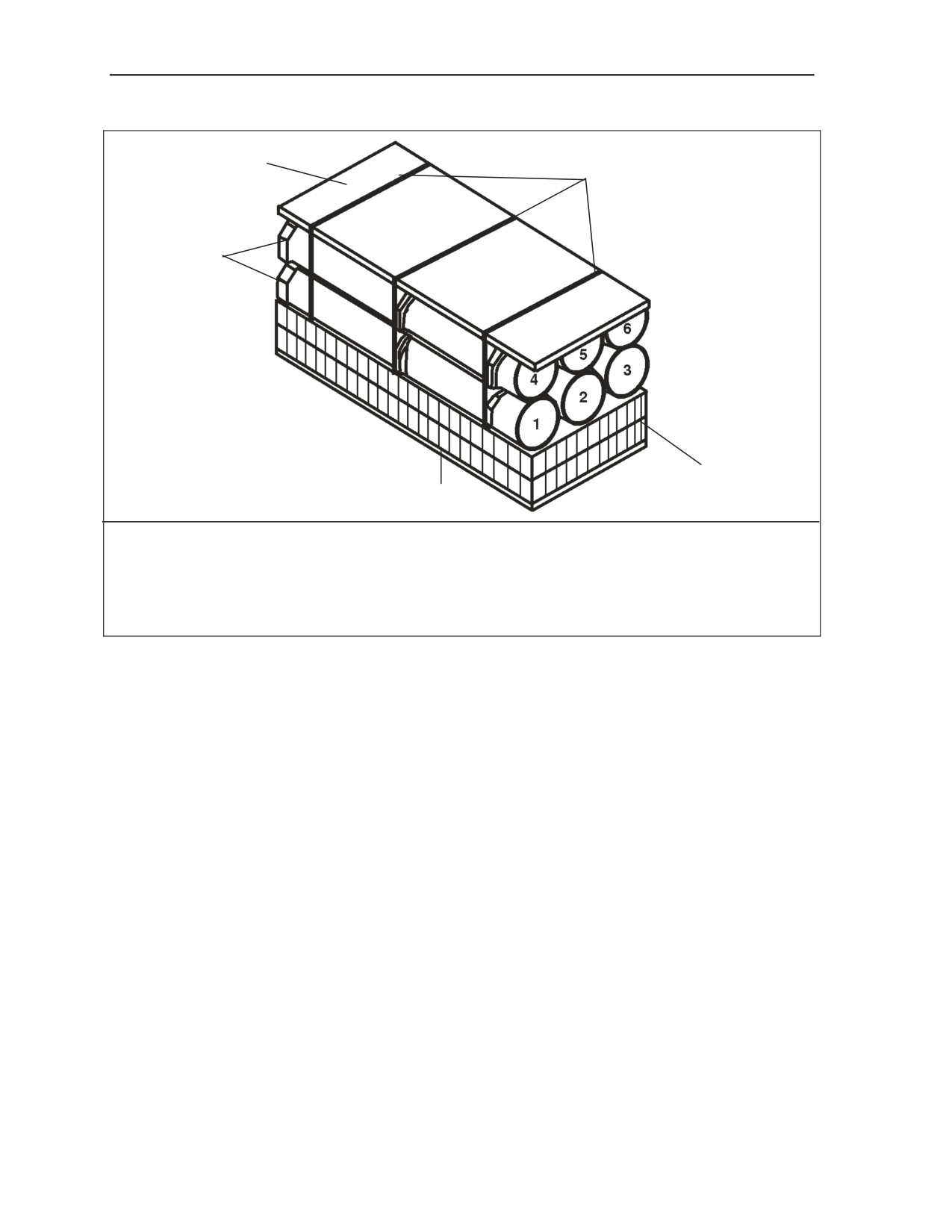

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-15.
105-Millimeter Ammunition
Cartridge, 105-mm, APFSDS-T, M833, (DODIC 1315-C524)

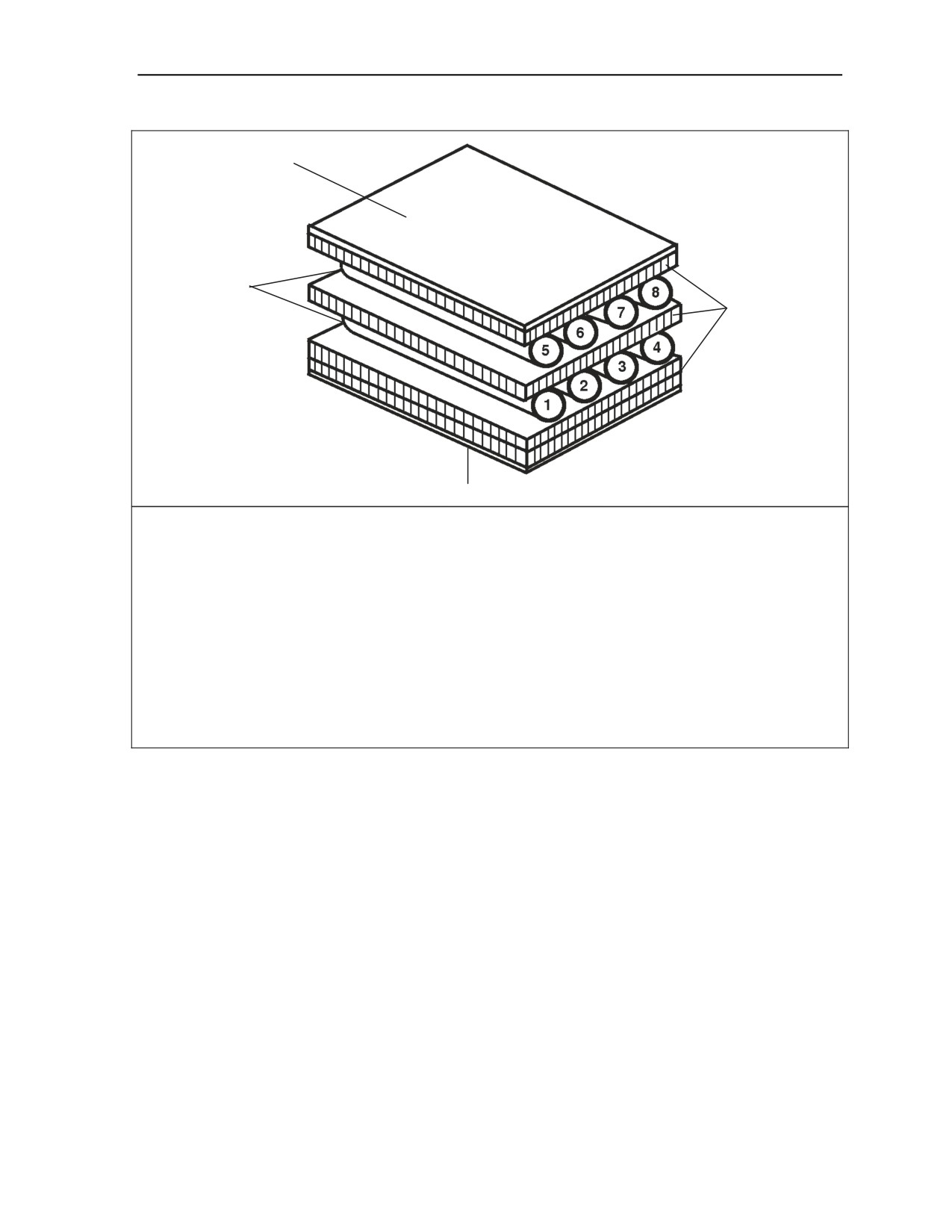

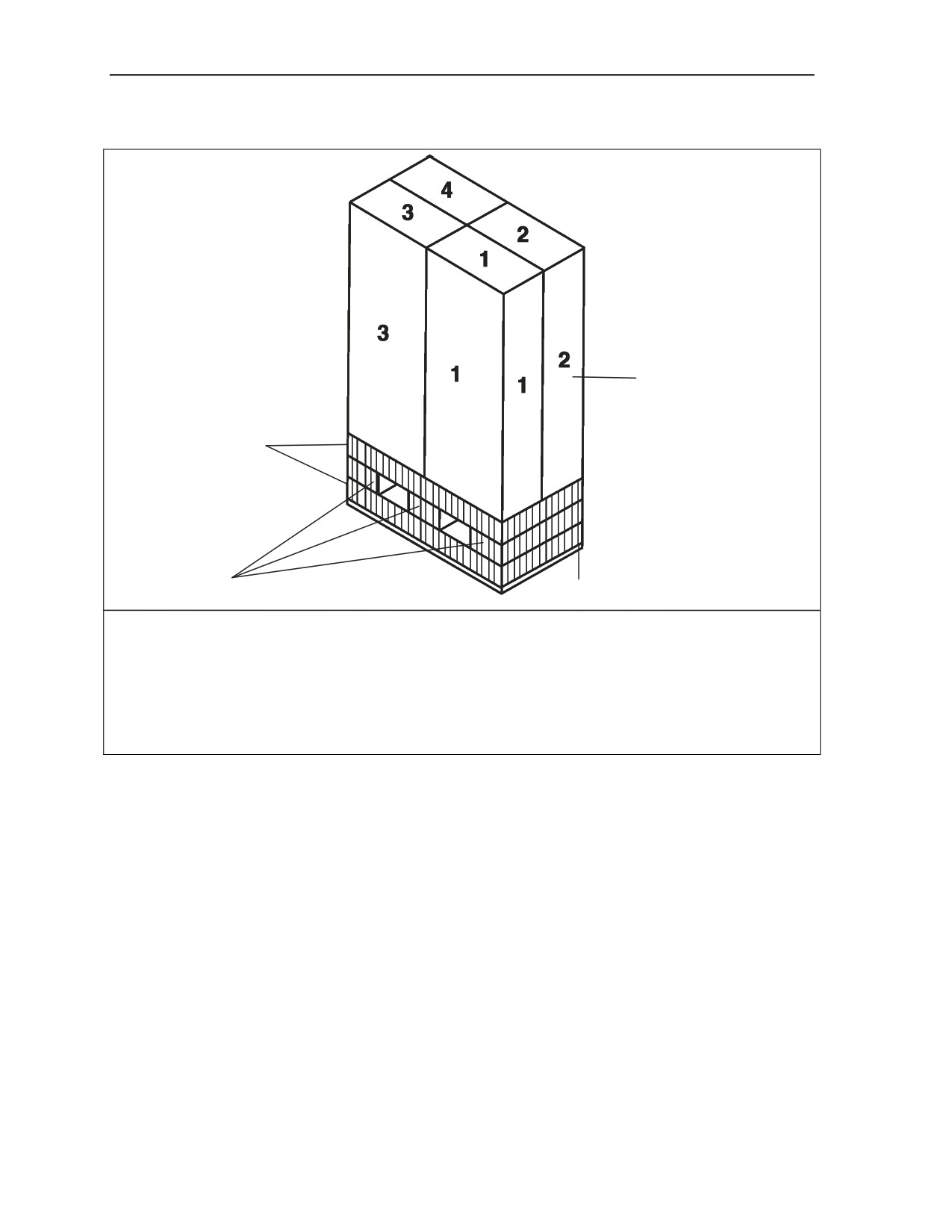

Figure 4-15. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-18
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
¾-IN PLYWOOD
AMMUNITION
HONEYCOMB
LAYERS
SKID

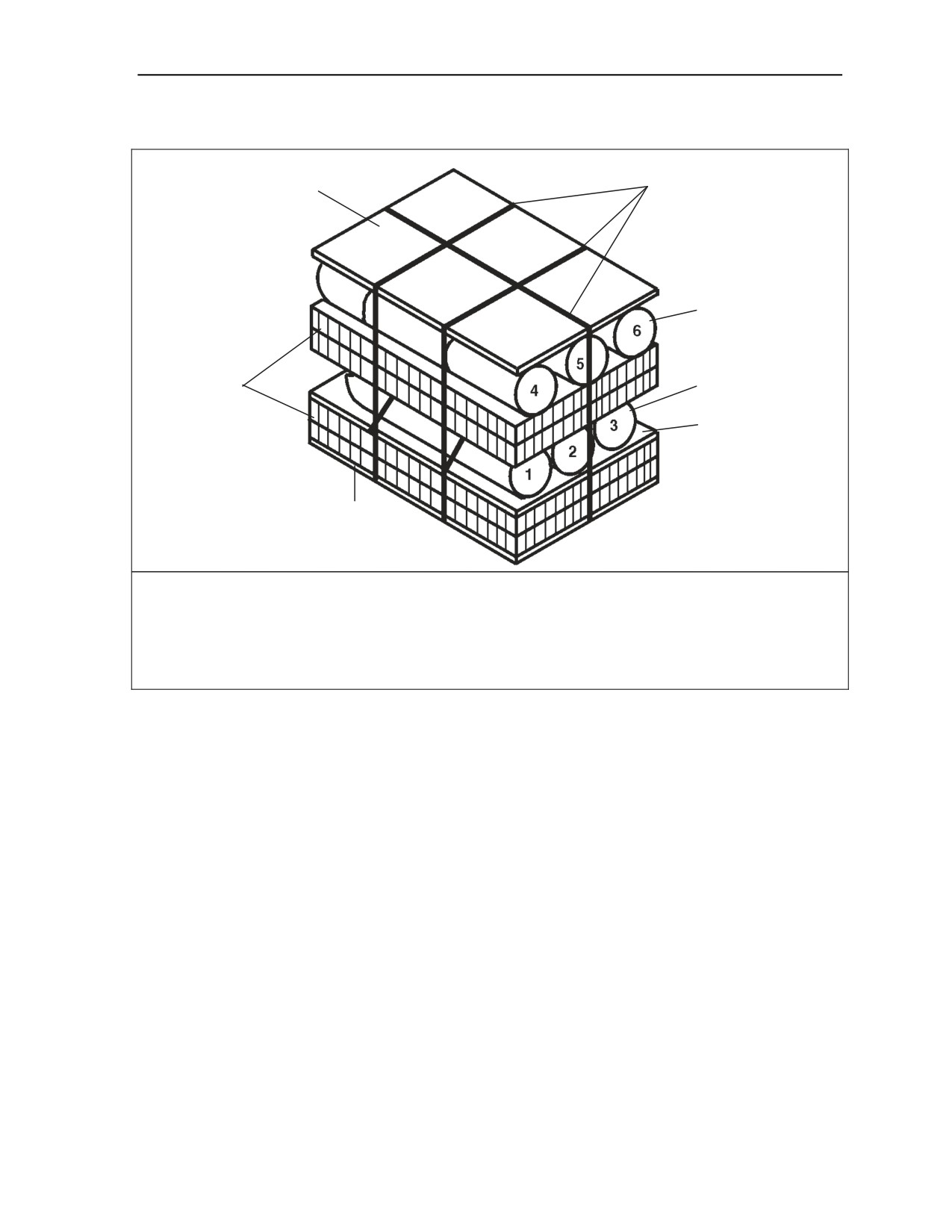

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-16.
105-Millimeter Ammunition
(Rigged in Fiber Containers)
Cartridge, 105-mm, HEAT-T, M456A1E2, (DODIC 1315-C508)
Cartridge, 105-mm, TP-T, M490, (DODIC 1315-C511)
152-Millimeter Ammunition
(Rigged in Fiber Containers)
Cartridge, 152-mm, HEAT-MP, M409E6, (DODIC 1320-D381)
Cartridge, 152-mm, Canister, M625A1, (DODIC 1320-D390)

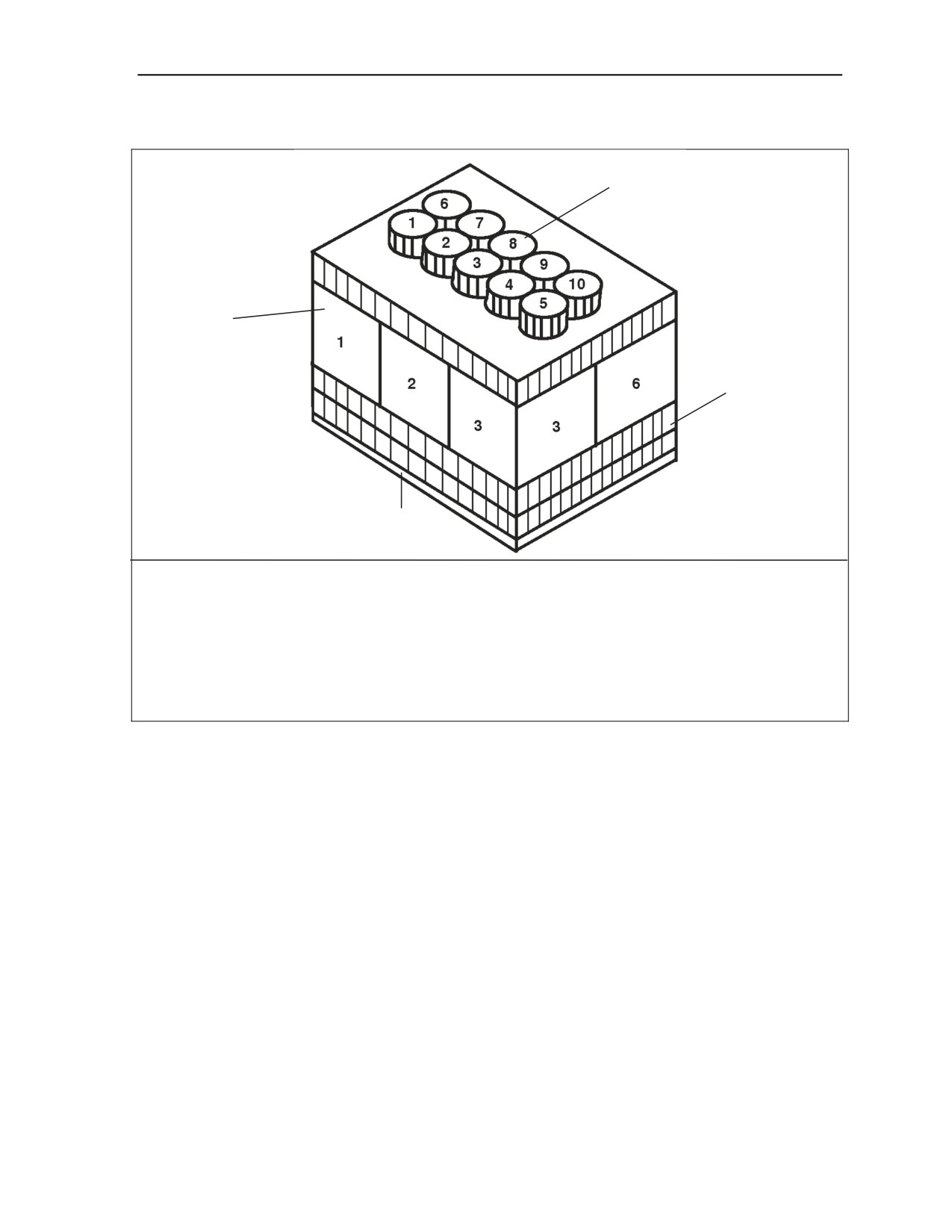

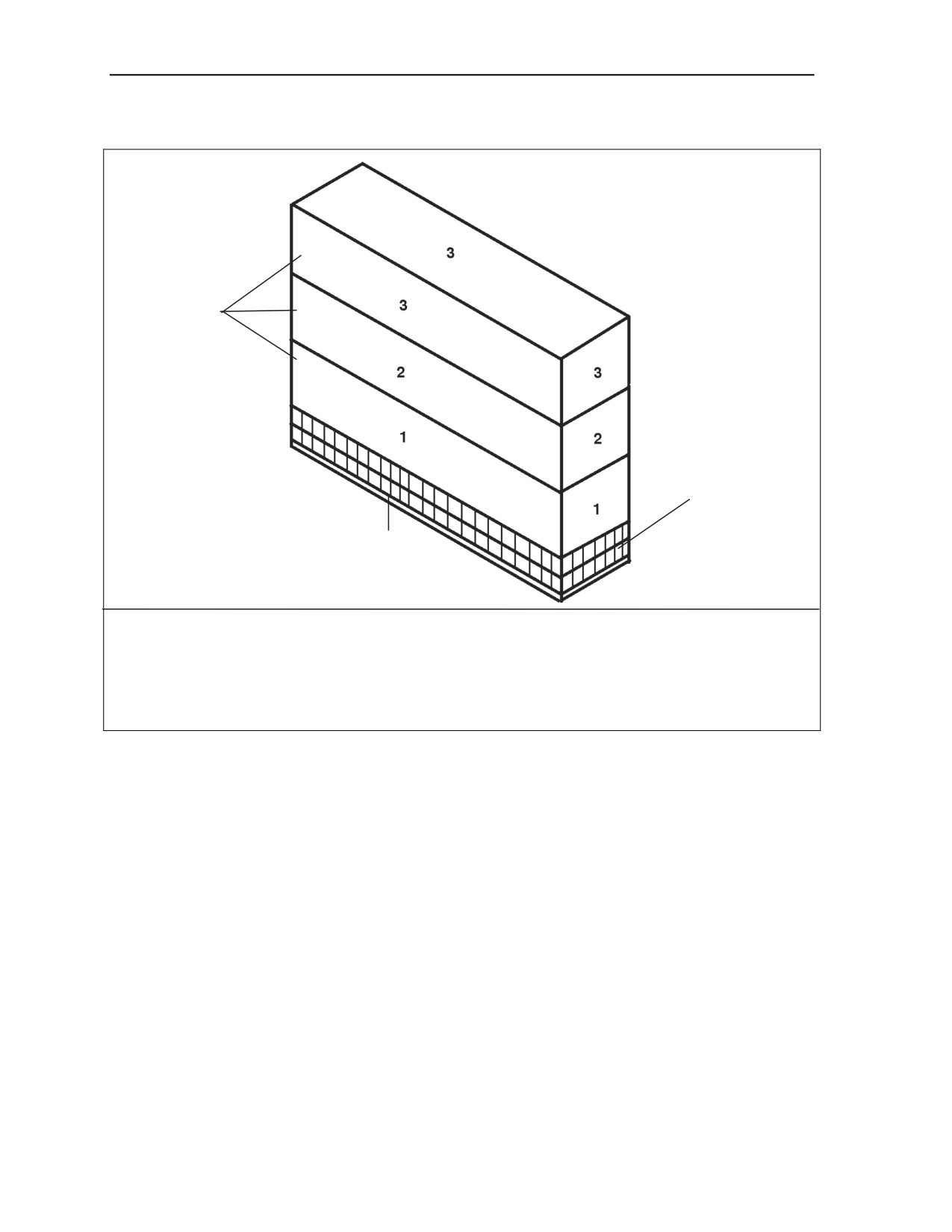

Figure 4-16. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-19
Chapter 4
¾-IN PLYWOOD
STEEL
STRAPPING
AMMUNITION
HONEYCOMB
LAYERS
SKID

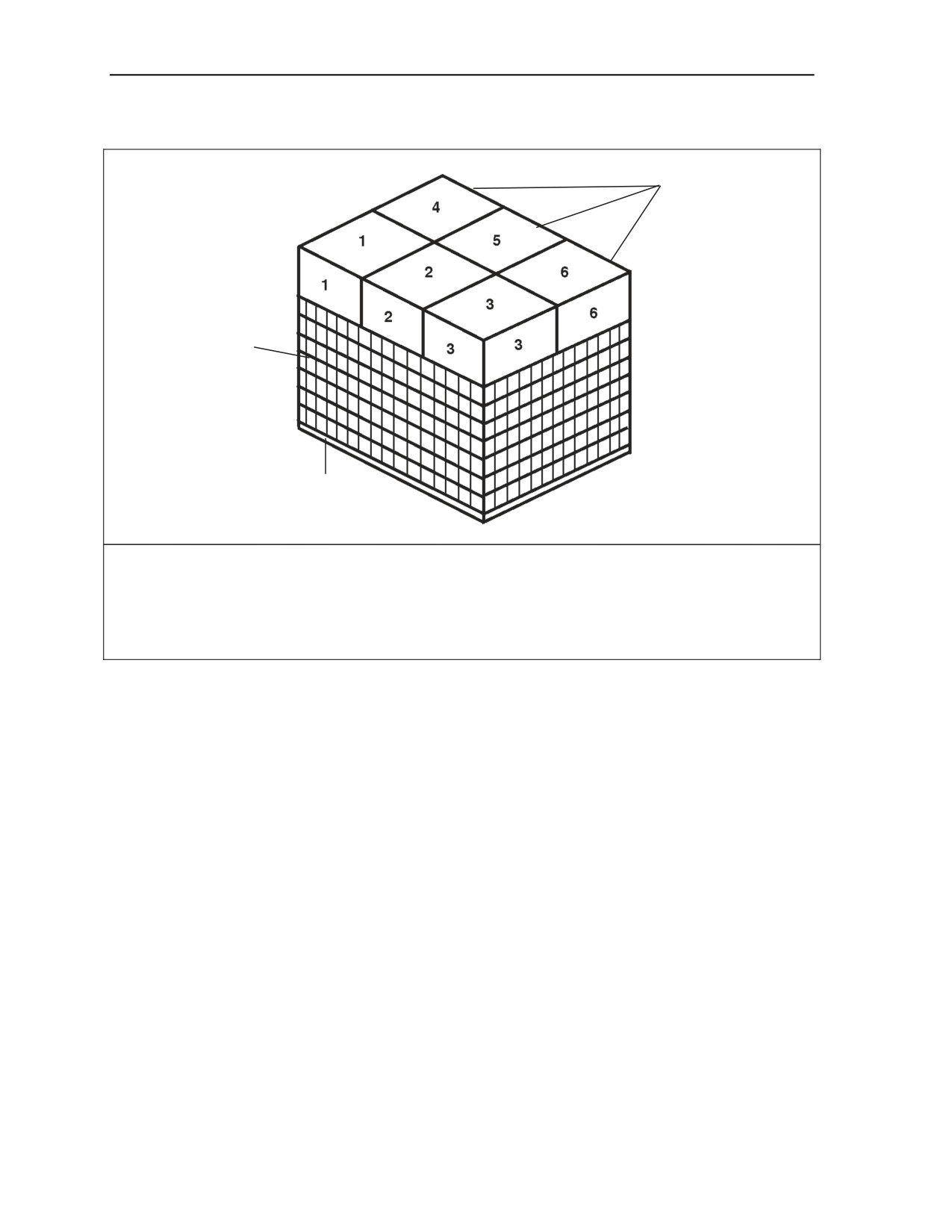

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-17.
105-Millimeter Ammunition
Cartridge, 105-mm, APFSDS-T, M900E1, (DODIC 1315-C543)

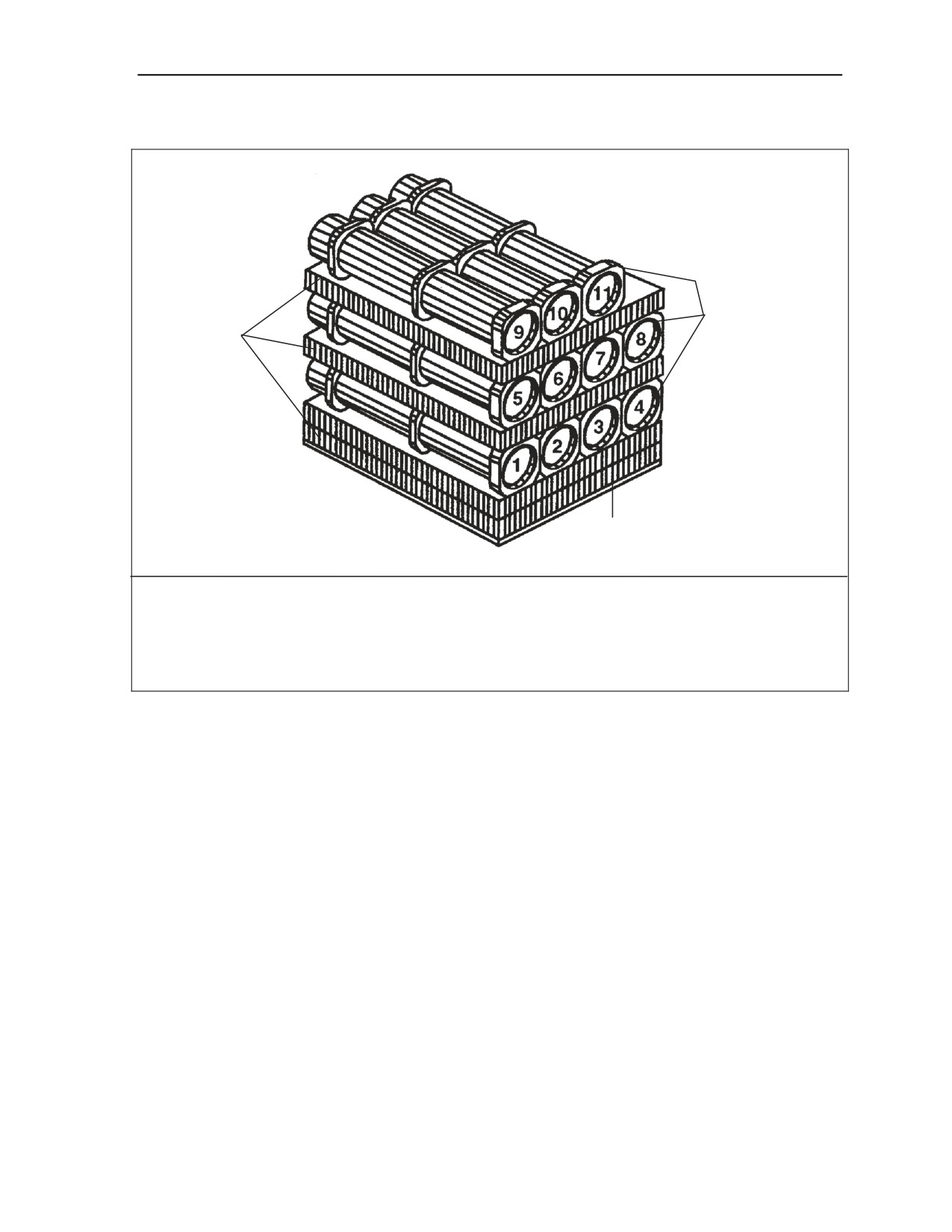

Figure 4-17. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-20
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

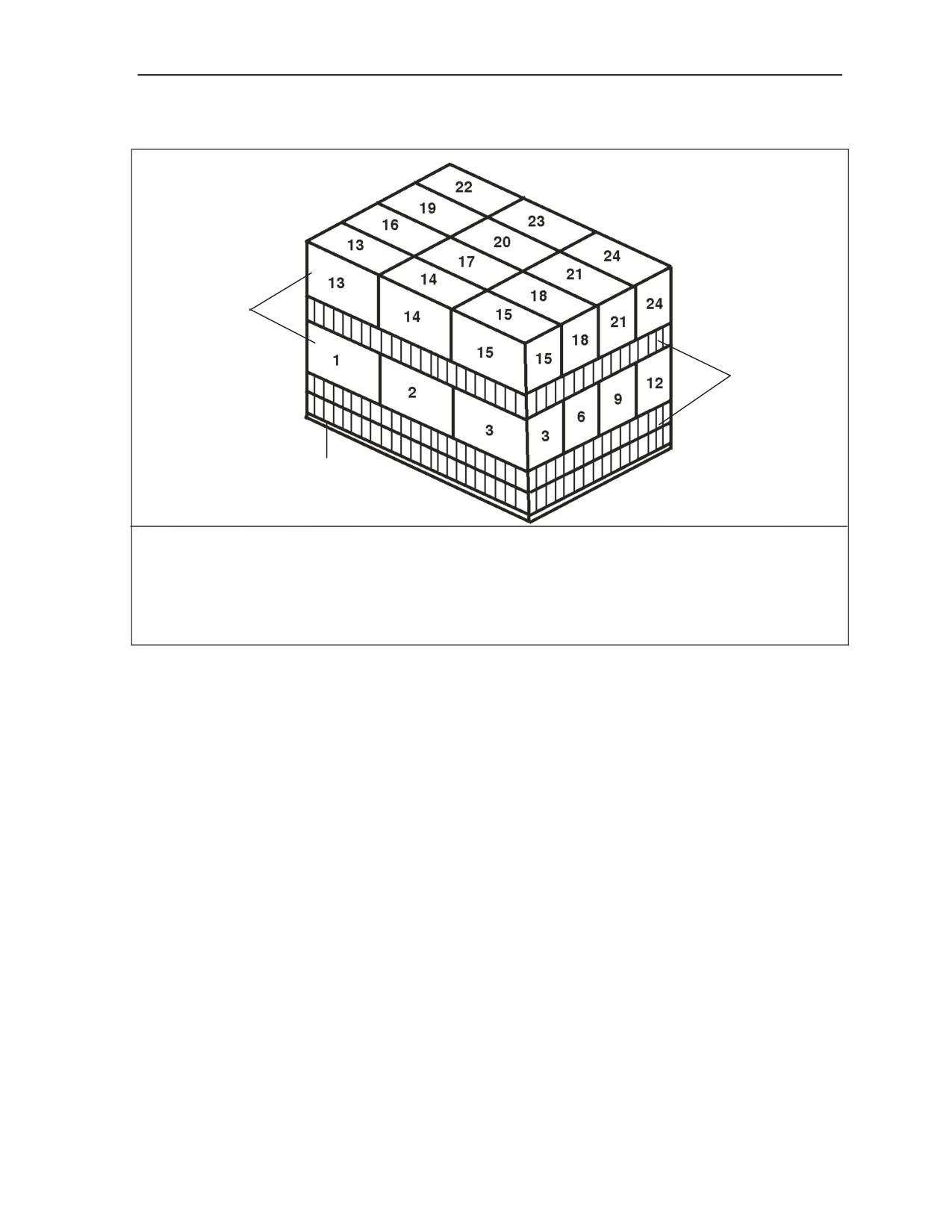

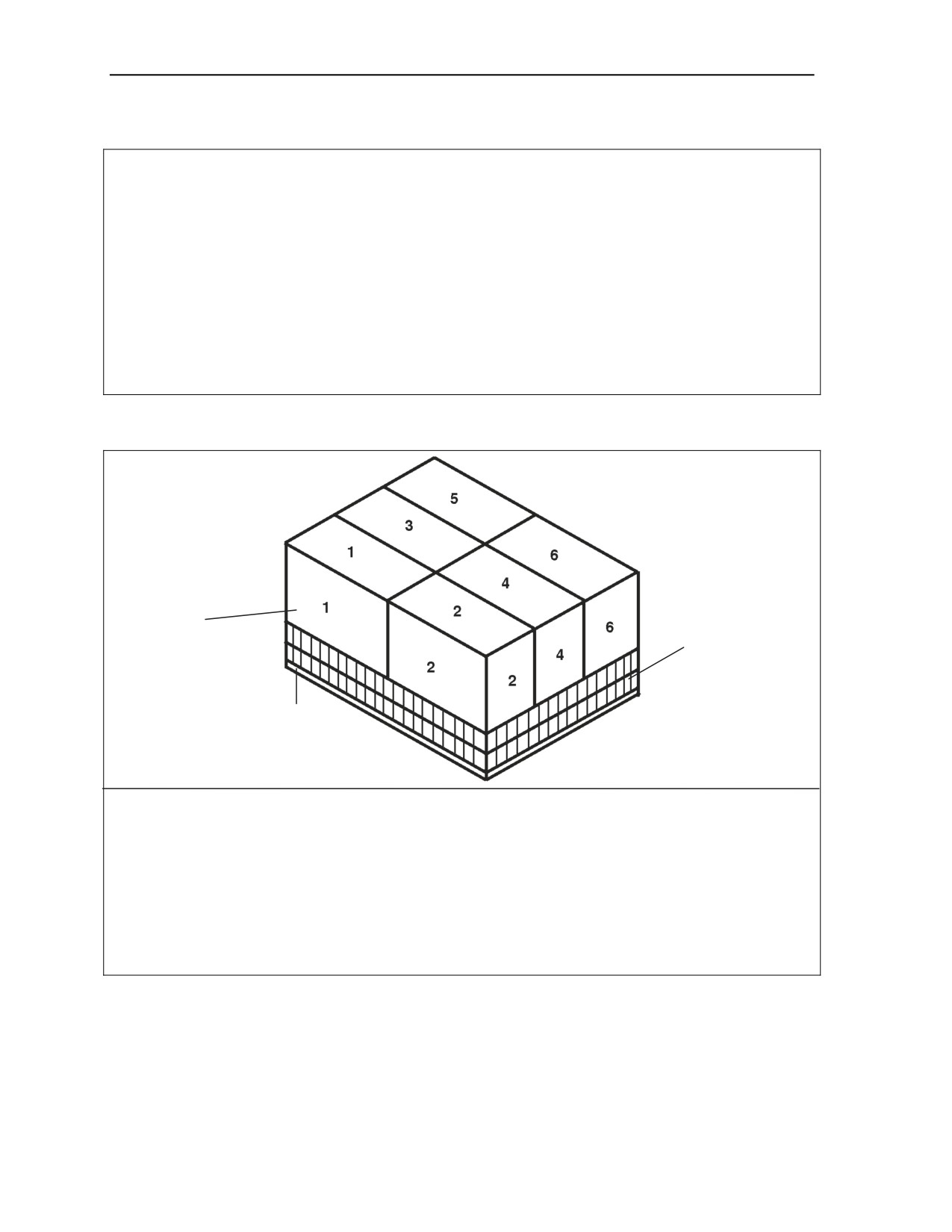

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-18.
84-Millimeter Ammunition
Munition, 84-mm, Area Deterrent, 401, (DODIC 1315-CA23)
120-Millimeter Ammunition
Cartridge, 120-mm, HE, M934, with or without Fuze M734A1,
(DODIC 1315-C379)
Cartridge, 120-mm, HE, M933, with or without Fuze M734A1,
(DODIC 1315-C623)
Cartridge, 120-mm, M929, Smoke, WP, w/Fuze, PD, M745, or M734A1,
(DODIC 1315-C624)

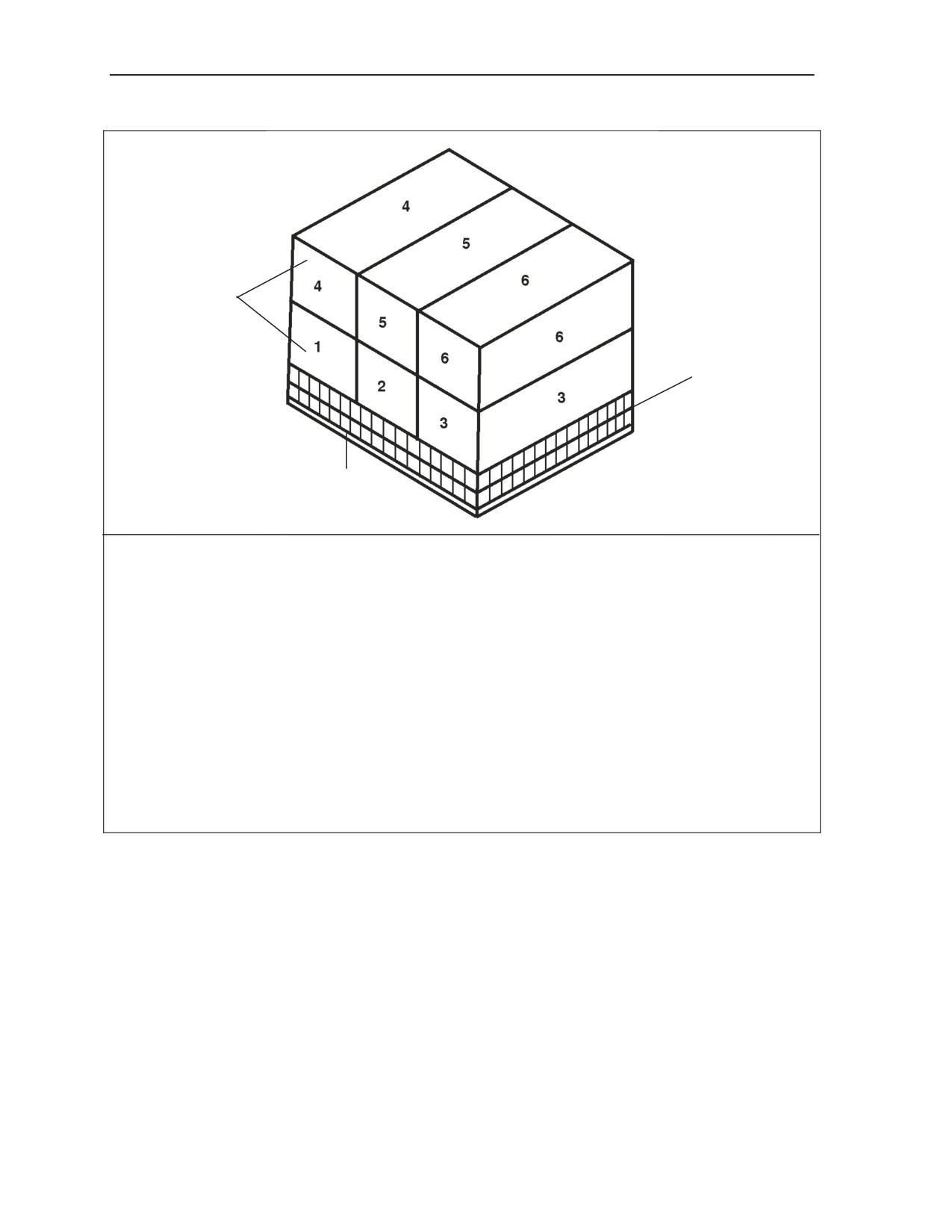

Figure 4-18. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-21
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

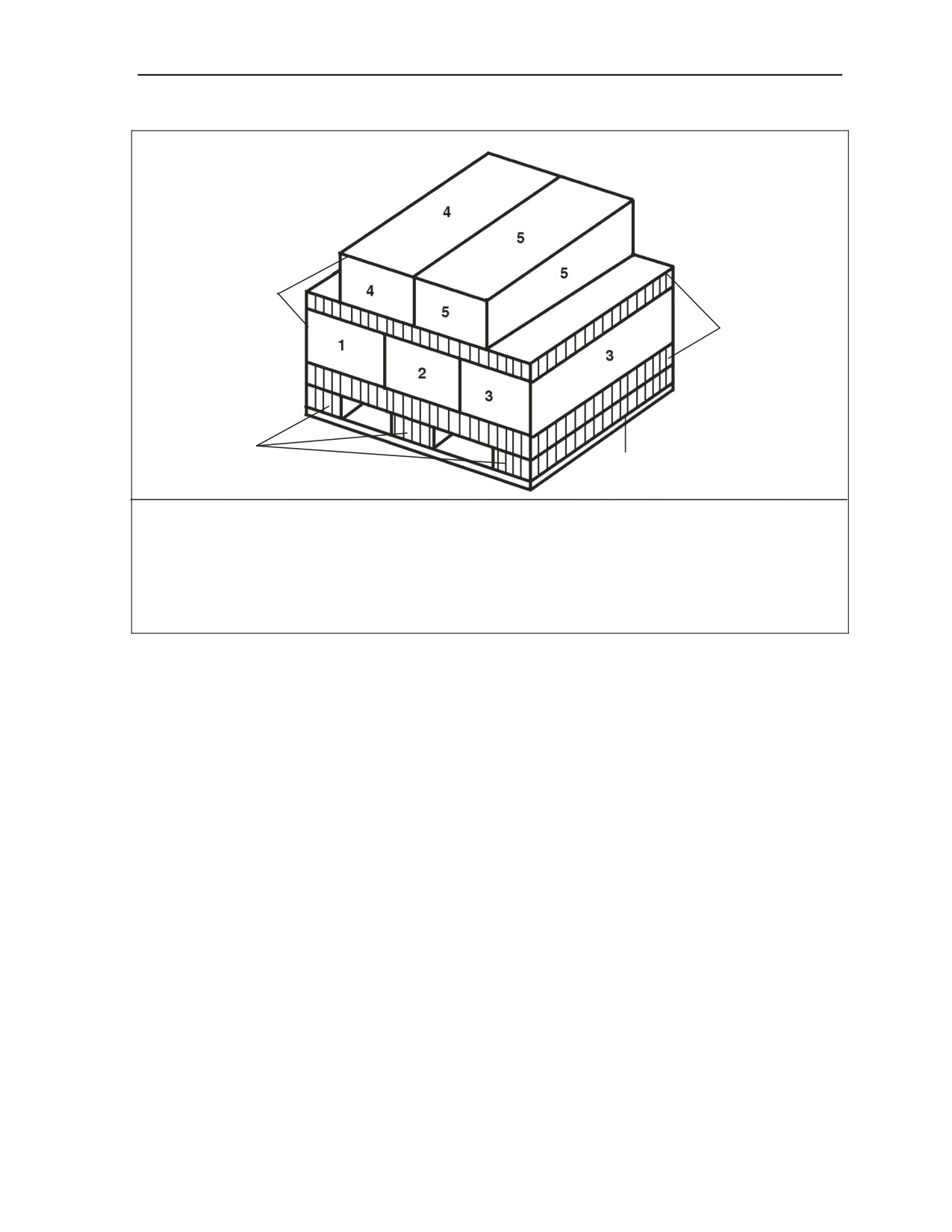

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-19.
4.2-Inch Ammunition
Cartridge, 4.2-in, HE, w/o Fuze, (DODIC 1315-C697)

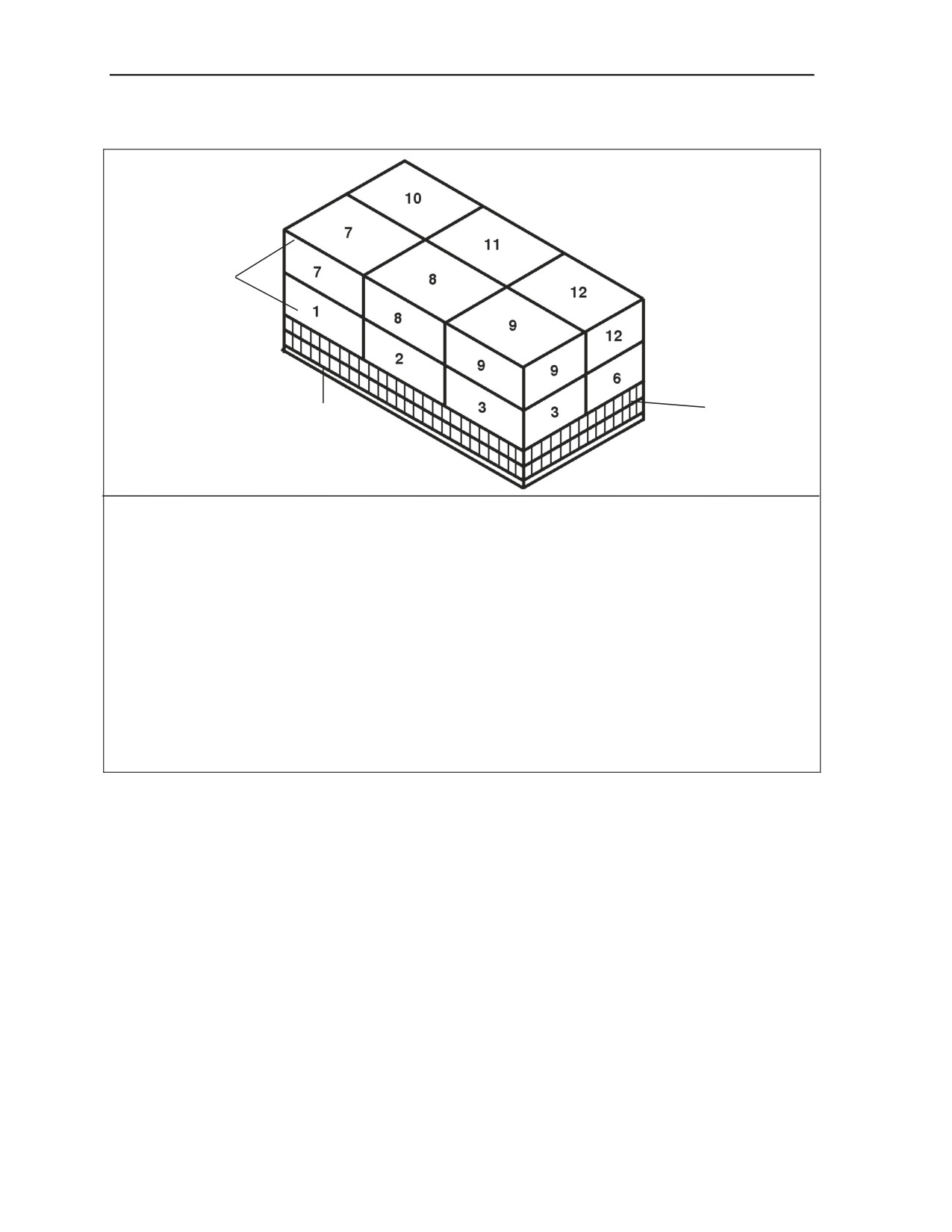

Figure 4-19. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-22
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
STRIPS
(6-IN WIDE)
SKID

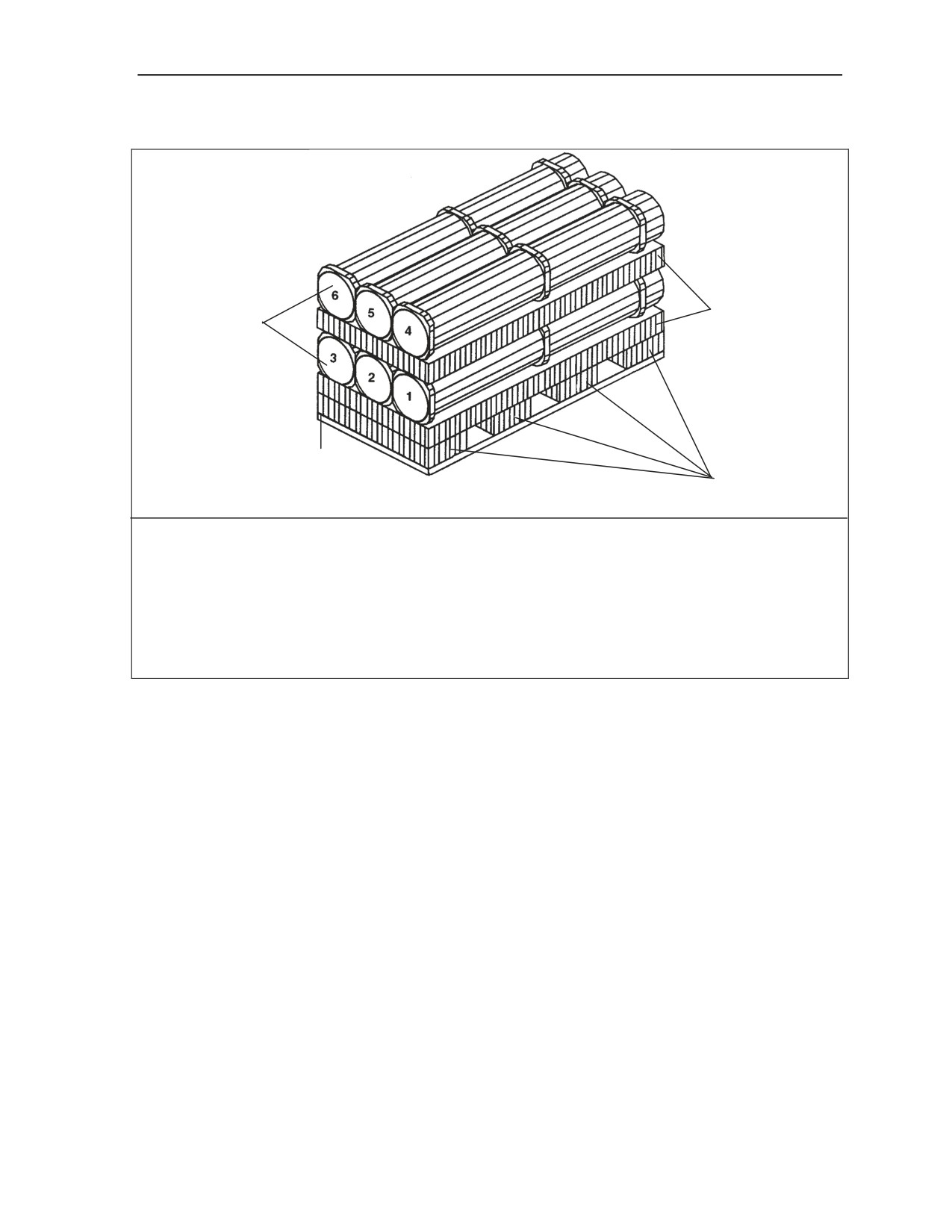

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-20.
120-Millimeter Ammunition
Cartridge, 120-mm, HE, M57, (DODIC 1315-C788)
Cartridge, 120-mm, Illuminating, M91, (DODIC 1315-C790)

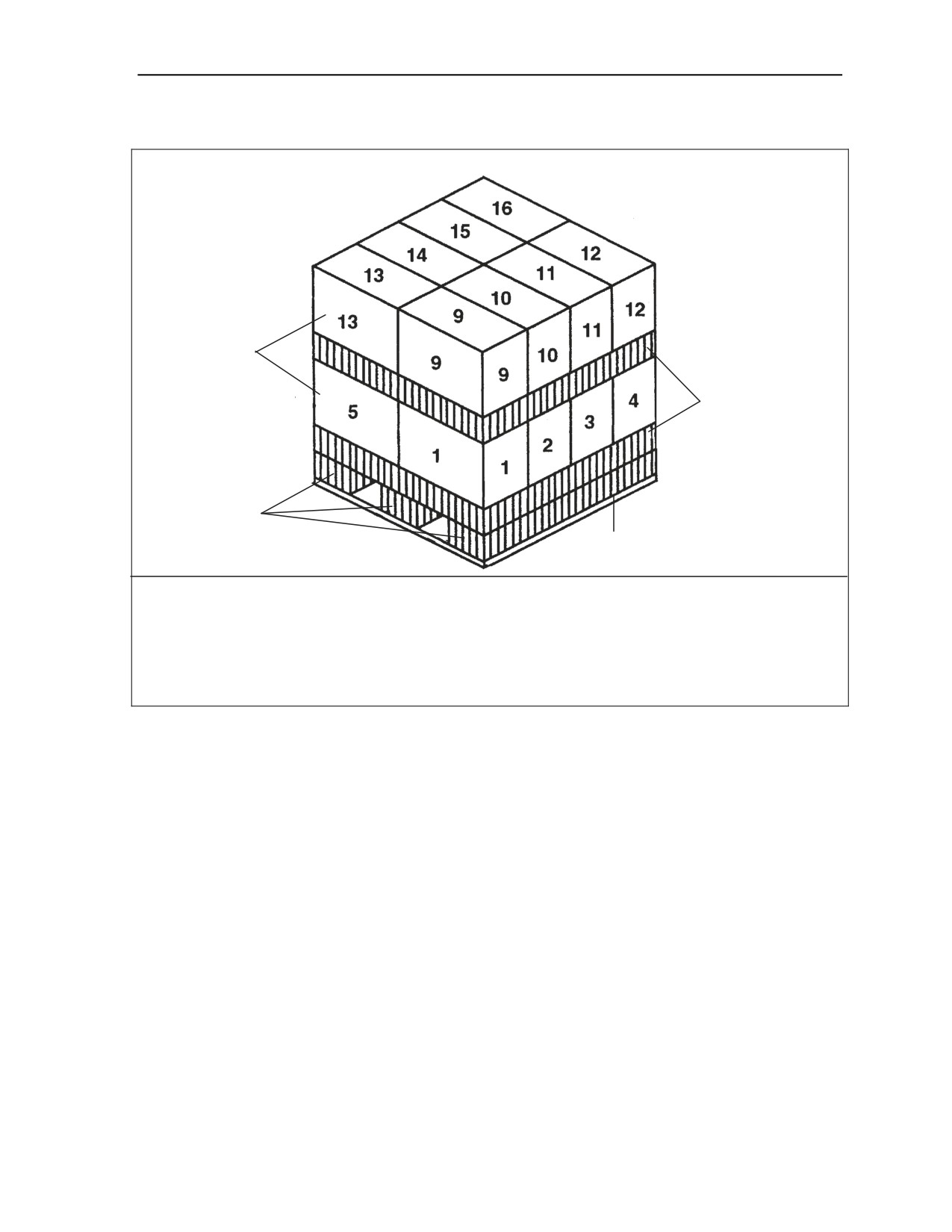

Figure 4-20. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-23
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

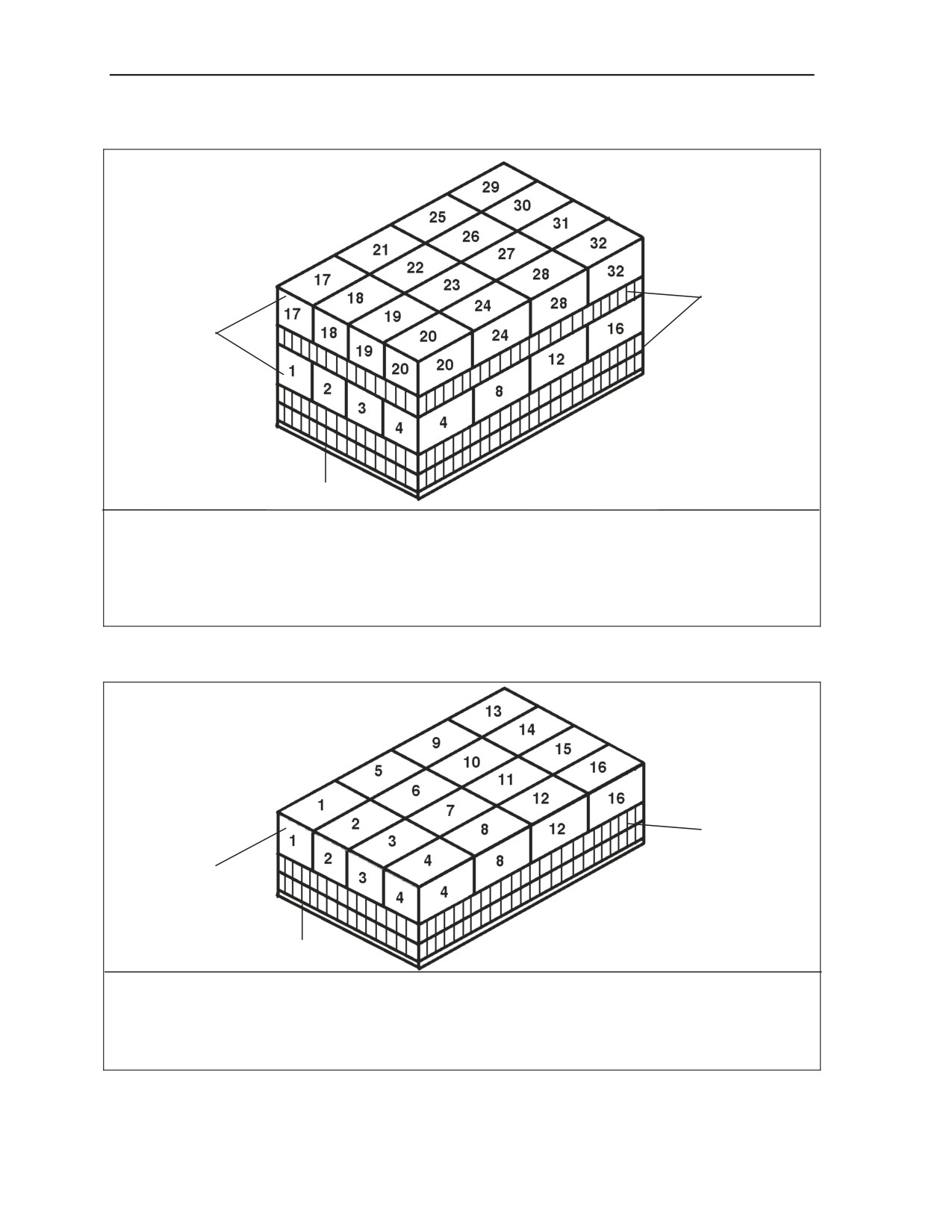

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-21.
152-Millimeter Ammunition
Cartridge, 152-mm, TD-T, M411E3, (DODIC 1320-D380)
Demolition Items
Charge, Demolition, Chain, M1, Eight 2 1/2-lb Telrytol Charge Strung
on Detonating Cord, (DODIC 1375-M035)
Charge, Demolition, Block, M2, (DODIC 1375-M036)
Charge, Demolition, Block, M541, (DODIC 1375-M038)
Charge, Demolition, Shaped, HJE, 15-lb, M2A3, (DODIC 1375-M420)
Charge, Demolition, Shaped, 40-lb, M3, (DODIC 1375-M421)
Detonator, Percussion, M1A2, 15-sec Delay, (DODIC 1375-M450)

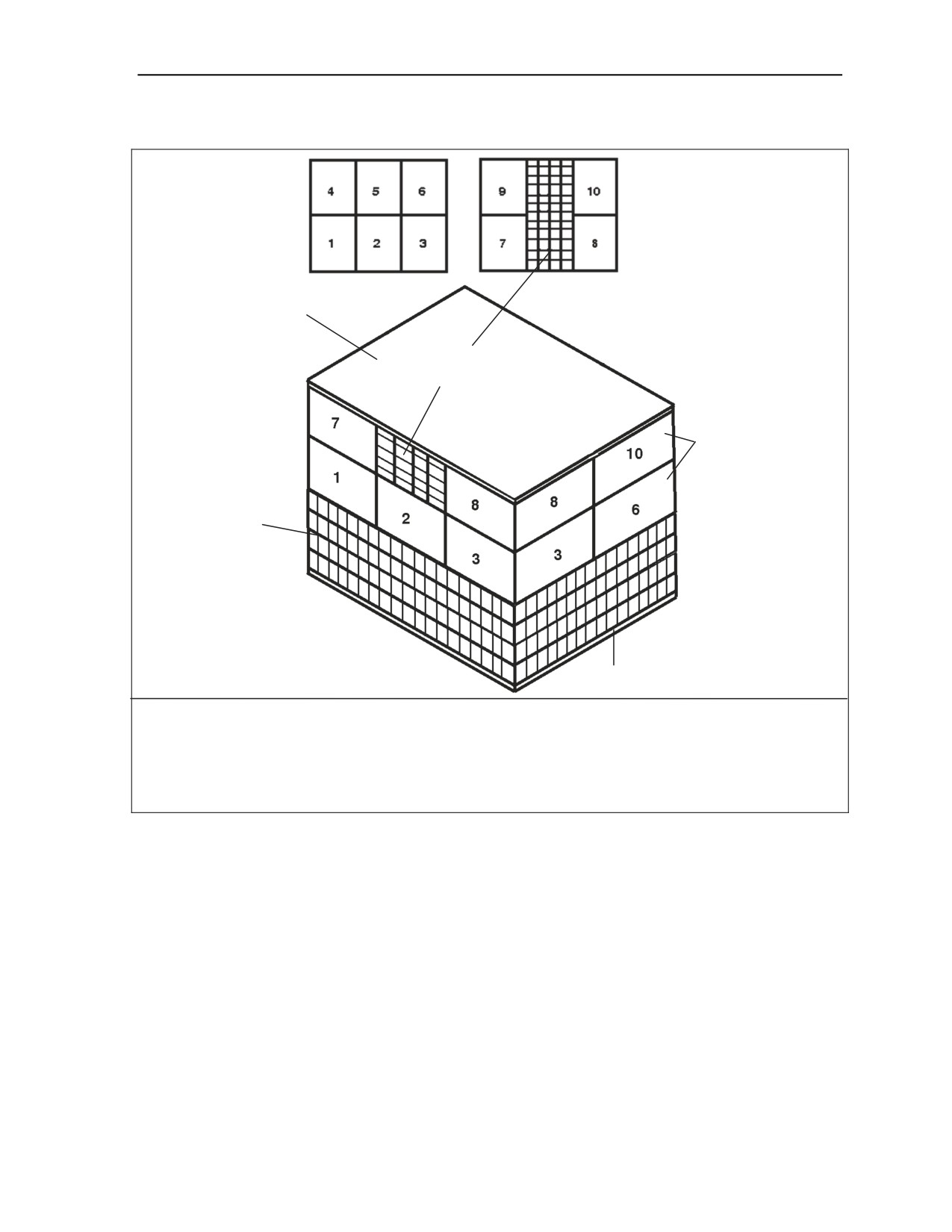

Figure 4-21. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-24
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
STEEL
PROPELLANT
STRAPPING
CHARGES
PROJECTILES
HONEYCOMB
LOAD
LAYERS
SPREADER
SKID

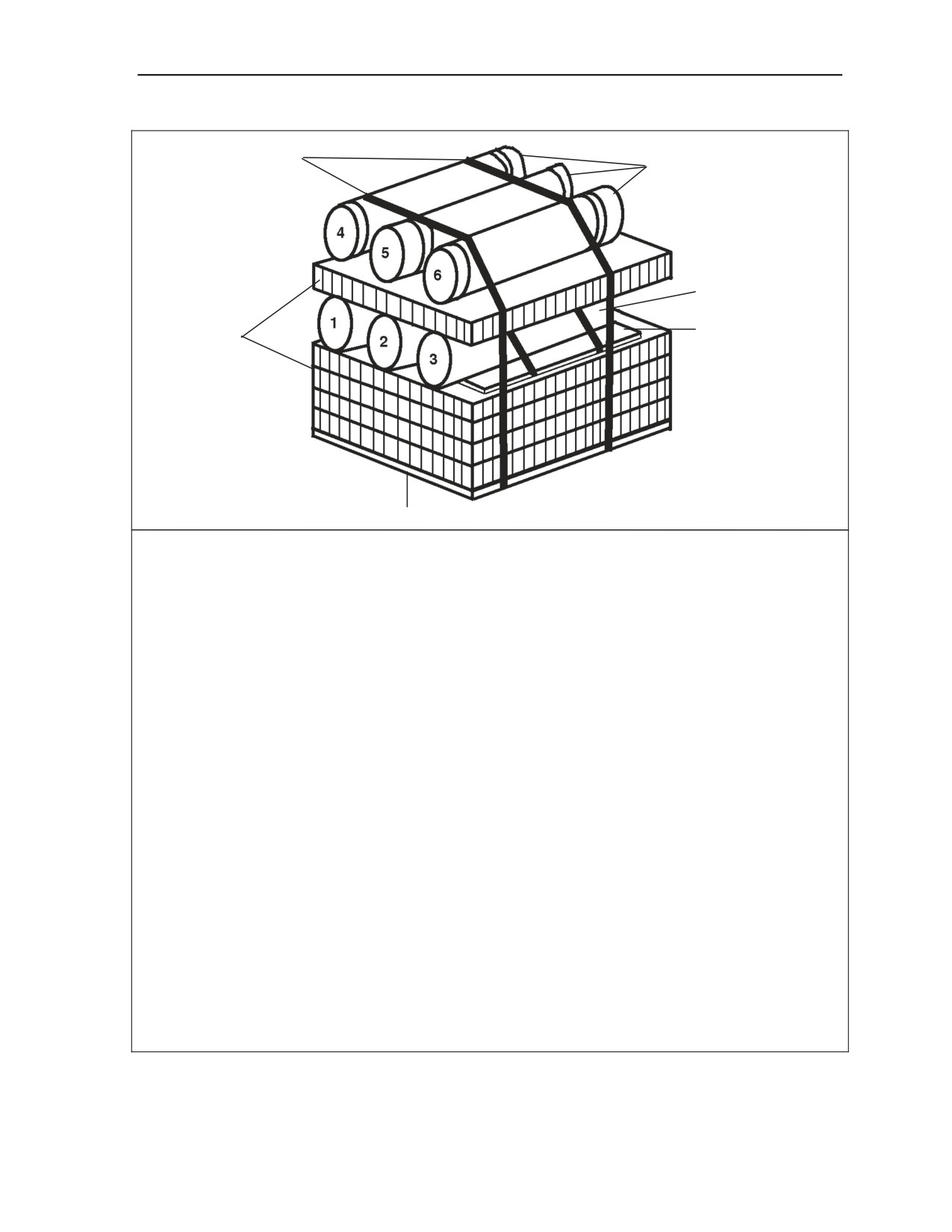

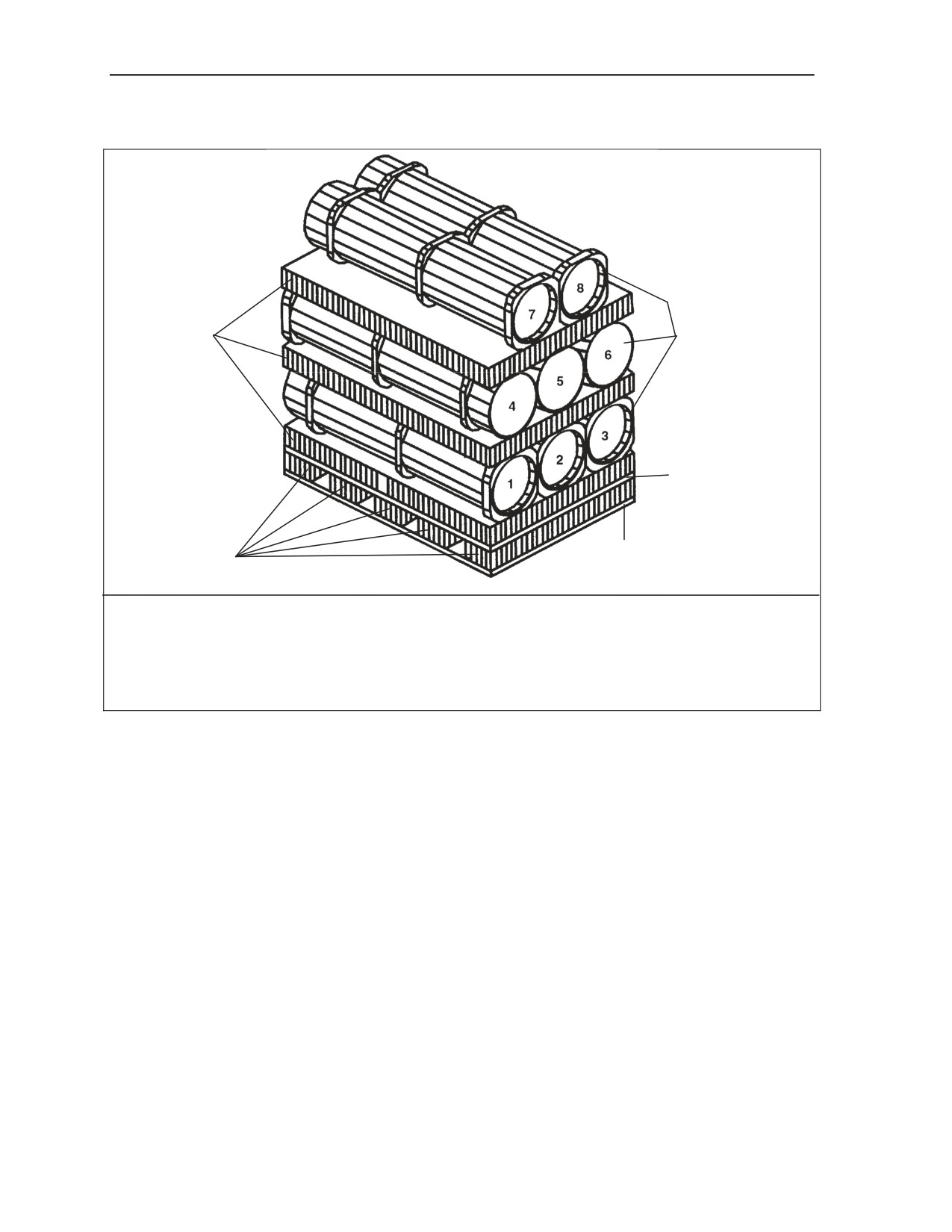

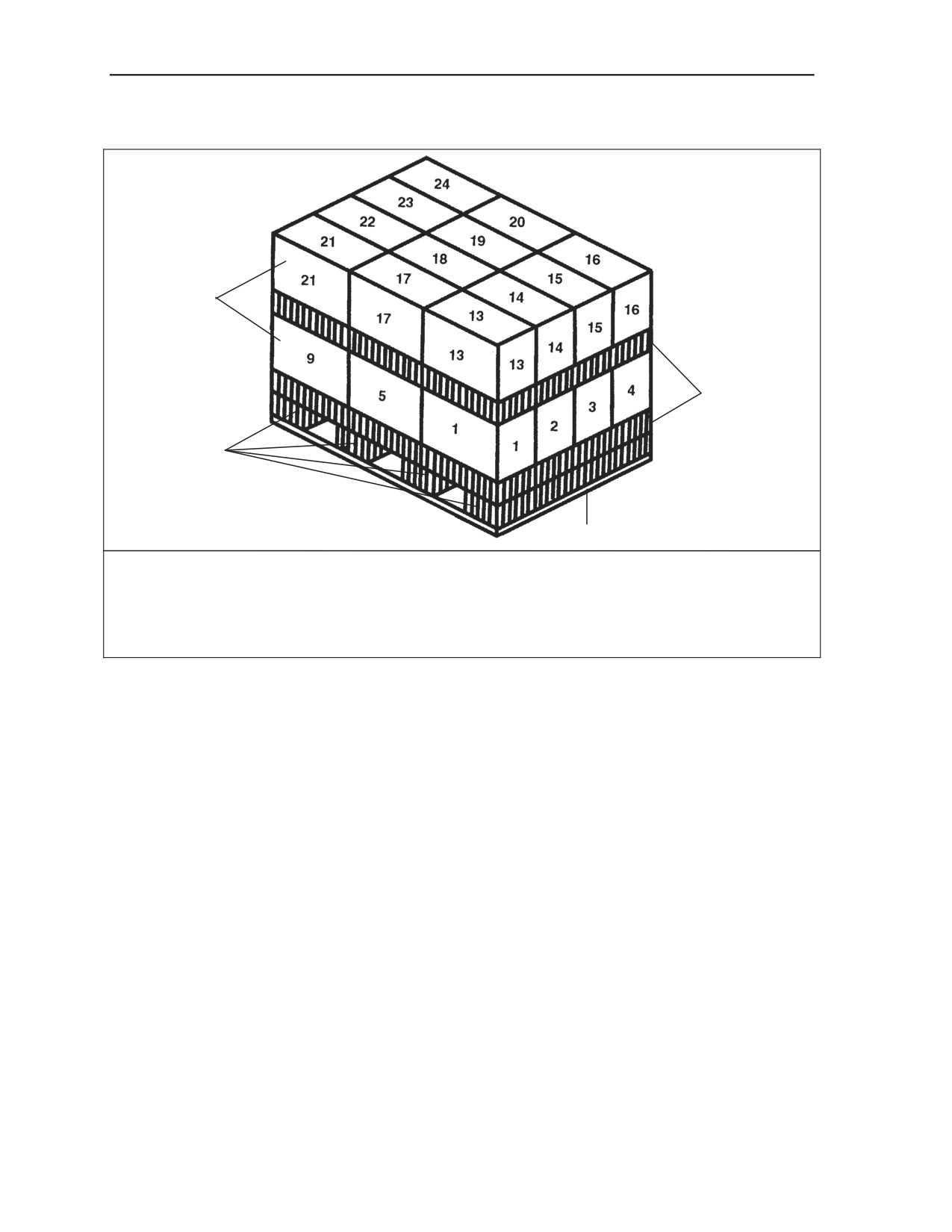

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-22.
155-Millimeter Ammunition
Charge, Propelling, 155-mm, M19, (DODIC 1320-D480)
Projectile, 155-mm, Gas, Persistent, HD, M104, (DODIC 1320-D484)
Projectile, 155-mm, HE, M101, (DODIC 1320-D485)
Projectile, 155-mm, Smoke, WP, M104, (DODIC 1320-D487)
Reducer, Flash, Propelling Charge, M1, (DODIC 1320-D490)
Projectile, 155-mm, HE, ADAM, M692, (DODIC 1320-D501)
Projectile, 155-mm, HE, ADAM, M731, (DODIC 1320-D502)
Projectile, 155-mm, AT, RAAMS, M718, (DODIC 1320-D503)
Projectile, 155-mm, Illuminating, M485A2, (DODIC 1320-D505)
Projectile, 155-mm, HC, HE, M116E2, (DODIC 1320-D506)
Projectile, 155-mm, AT, RAAMS, M741, (DODIC 1320-D509)
Projectile, 155-mm, HE, RAAM-L, M718A1, (DODIC 1320-D515)
Projectile, 155-mm, M795, (DODIC 1320-D529)
*Charge, Propelling, 155-mm, M203A1, (DODIC 1320-D532)
*Charge, Propelling, 155-mm, M119A1 and M119A2, (DODIC 1320-D533)
*Charge, Propelling, 155-mm, M3 and M3A1, (DODIC 1320-D540)
*Charge, Propelling, 155-mm, M4A1 and M4A2, (DODIC 1320-D541)
Projectile, 155-mm, HE, M107, (DODIC 1320-D544)
Projectile, 155-mm, Smoke, HC, BE, M116, (DODIC 1320-D548)
Figure 4-22.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-25
Chapter 4
*Projectile, 155-mm, Smoke, WP, M110, (DODIC 1320-D550)
Reducer, Flash, Propelling Charge, M2, (DODIC 1320-D552)
Projectile, Dummy, 155-mm, M7, (DODIC 1320-D553)
Projectile, 155-mm, M449A1, (DODIC 1320-D562)
Projectile, 155-mm, HE, M483A1, (DODIC 1320-D563)
Projectile, 155-mm, HE, RA, M549, (DODIC 1320-D579)
Charge, Propelling, 155-mm, MACS, M231, (DODIC 1320-DA12)
Charge, Propelling, 155-mm, MACS, M232, (DODIC 1320-DA13)
Projectile, 155-mm, RADAM, Short SD, with RAAMS A1, M1025,
(DODIC 1320-DA19)
Projectile, 155-mm, RADAM, Short SD, M1023, (DODIC 1320-DA20)
Projectile, 155-mm, RADAM, Long SD, M1024, (DODIC 1320-DA21)
Projectile, 155-mm, RADAM, Long SD, with RAAMS A1, M1026,
(DODIC 1320-DA22)
Fuses and Primers
Fuze, Electronic Time, M762, (DODIC 1320-N289)
Fuze, Electronic Time, M767, (DODIC 1320-N290)
Fuze, Delay, PD, Mod 1, MK399, (DODIC 1390-N659)
Note: The required fuses and primers may be rigged as part of the load; however, only those fuses and primers listed in Table
1-3 are authorized to be airdropped.
*The old or new type propelling charge container may be rigged.
Figure 4-22. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop (continued)
4-26
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
¾-IN PLYWOOD
STEEL
STRAPPING
CHARGES
HONEYCOMB
PROJECTILES
LAYERS
LOAD SPREADERS
(¾-IN PLYWOOD)
SKID

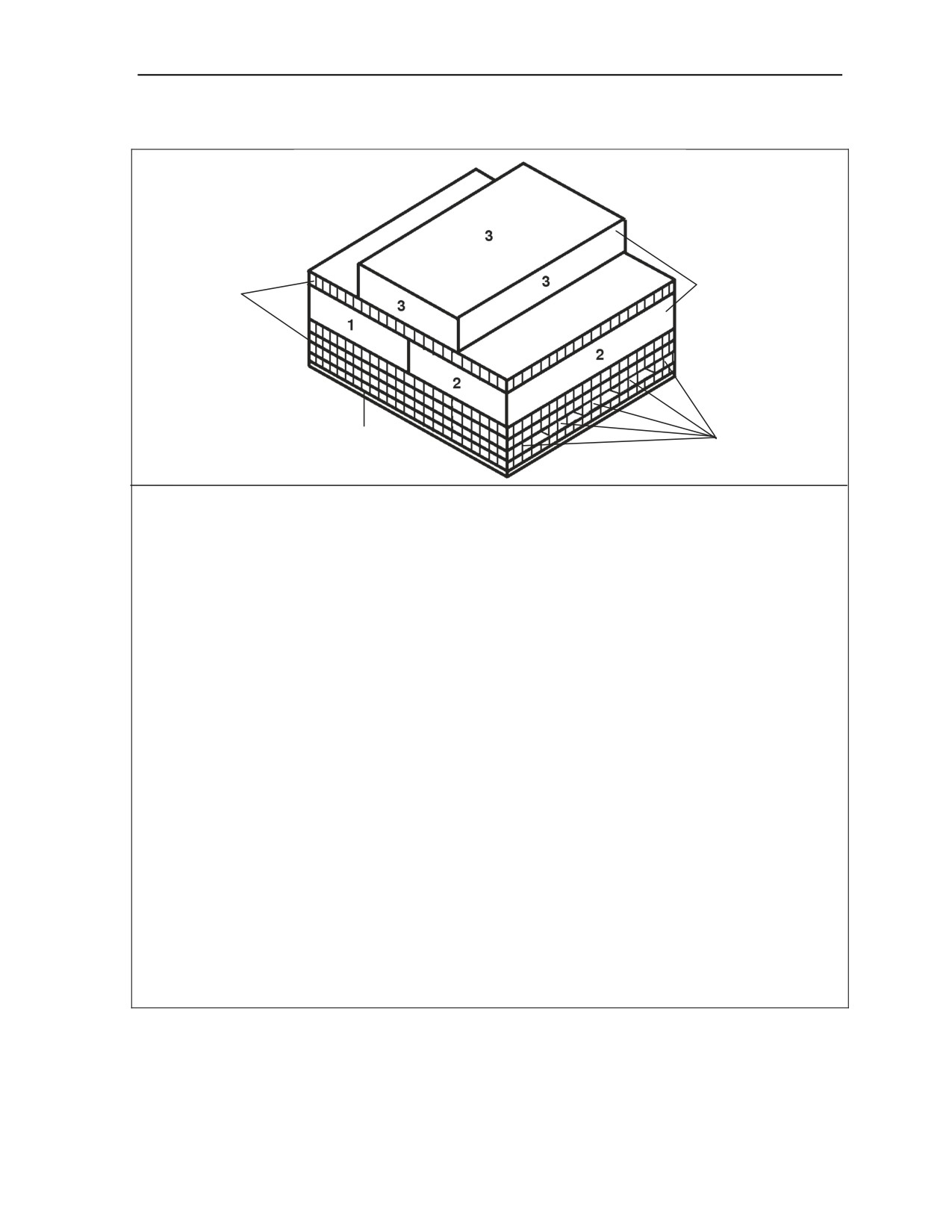

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-
velocity airdrop as shown in Figure 4-23.
155-Millimeter Ammunition
Projectile, 155-mm, Smoke, WP, M825, (DODIC 1320-D528)
Figure 4-22. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-27
Chapter 4
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-
velocity airdrop as shown in Figure 4-24.
Grenades
Grenade, 40-mm, Smoke, Screening, L8A3, (DODIC 1330-G815)
Figure 4-24. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-25.
Grenades
Launcher, Grenade, 40-mm, Smoke, IR Screening, M76, (DODIC 1330-G826)
Figure 4-25. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-28
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

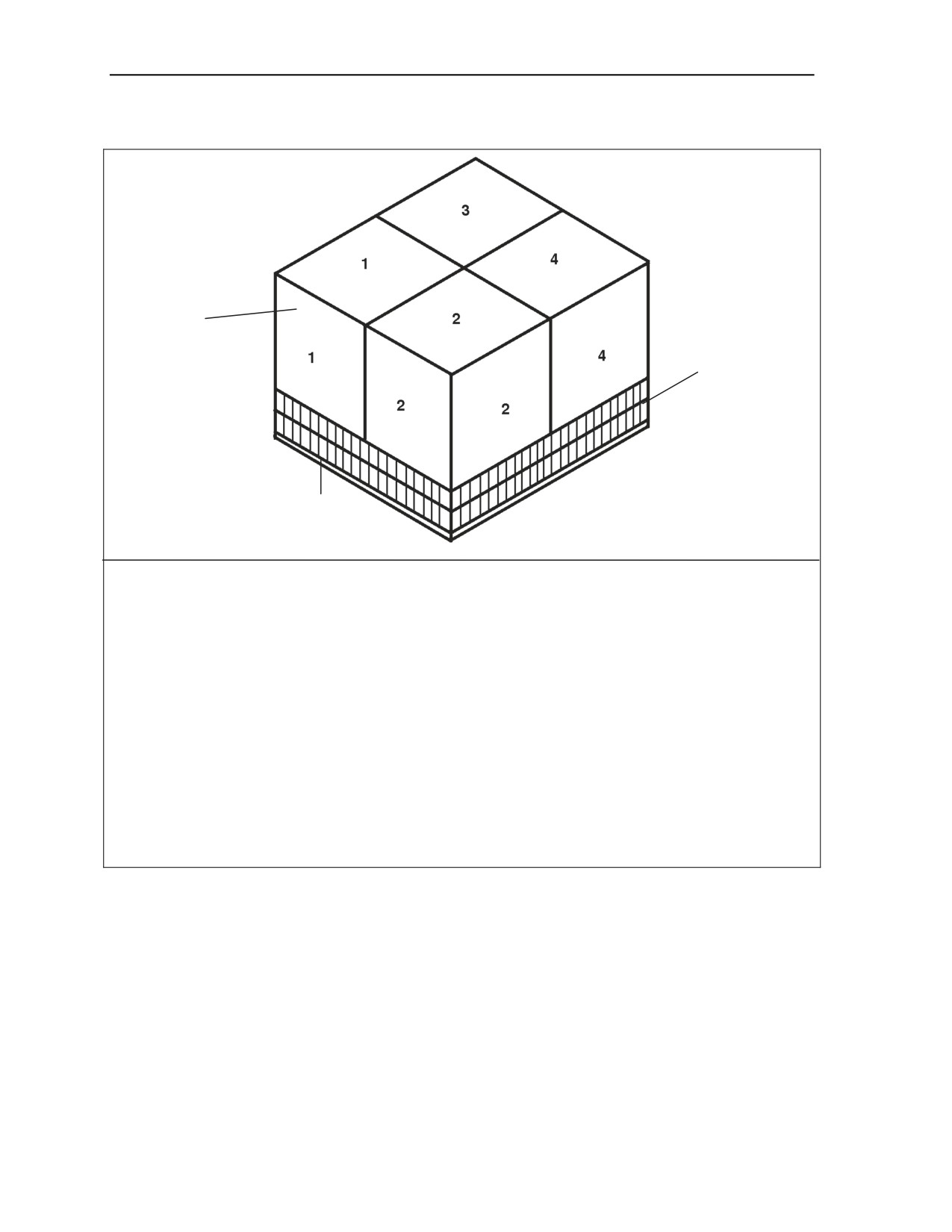

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-26.
Grenade
Grenade, Hand, Fragmentation, M26 or M26A1, (DODIC 1330-G890)

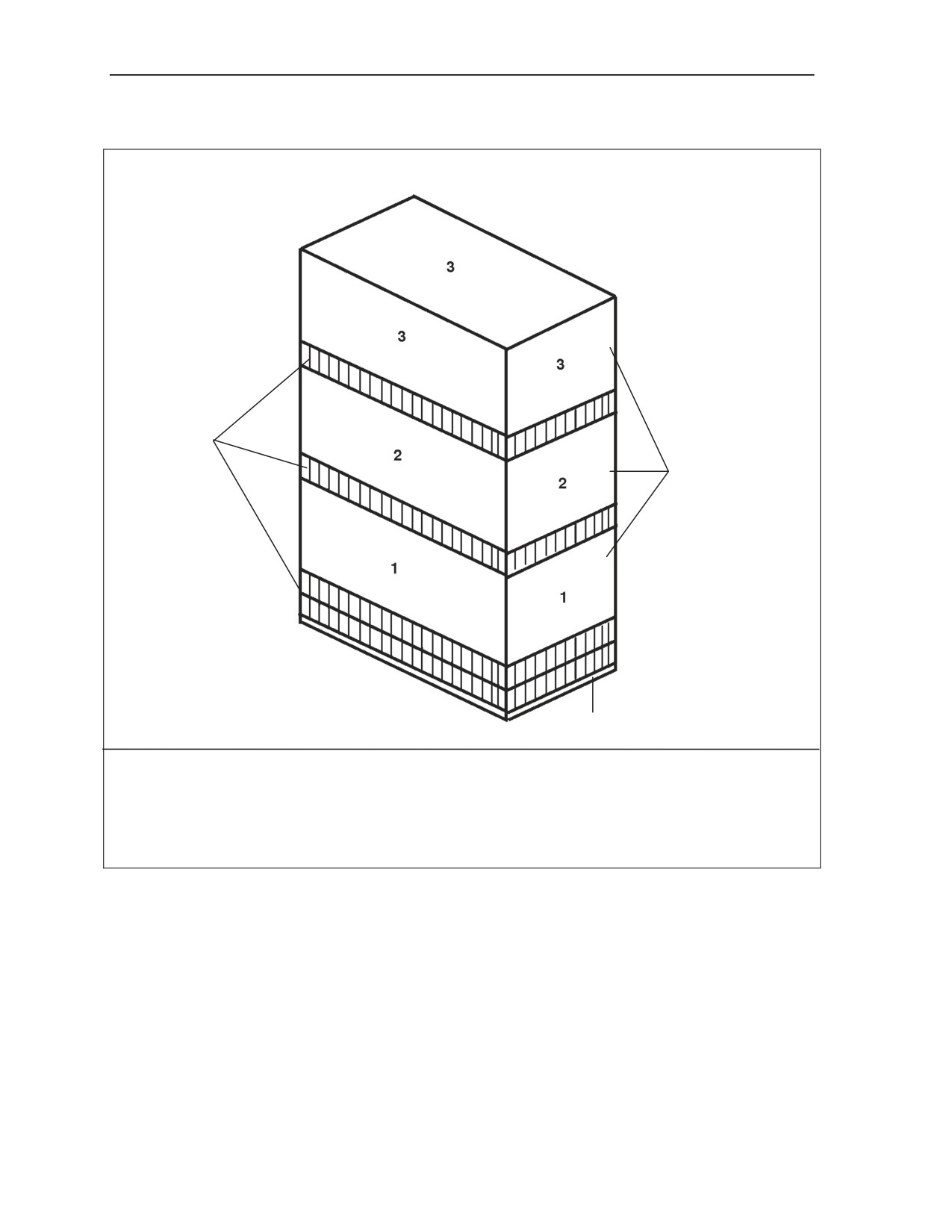

Figure 4-26. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-29
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
SKID
LAYERS

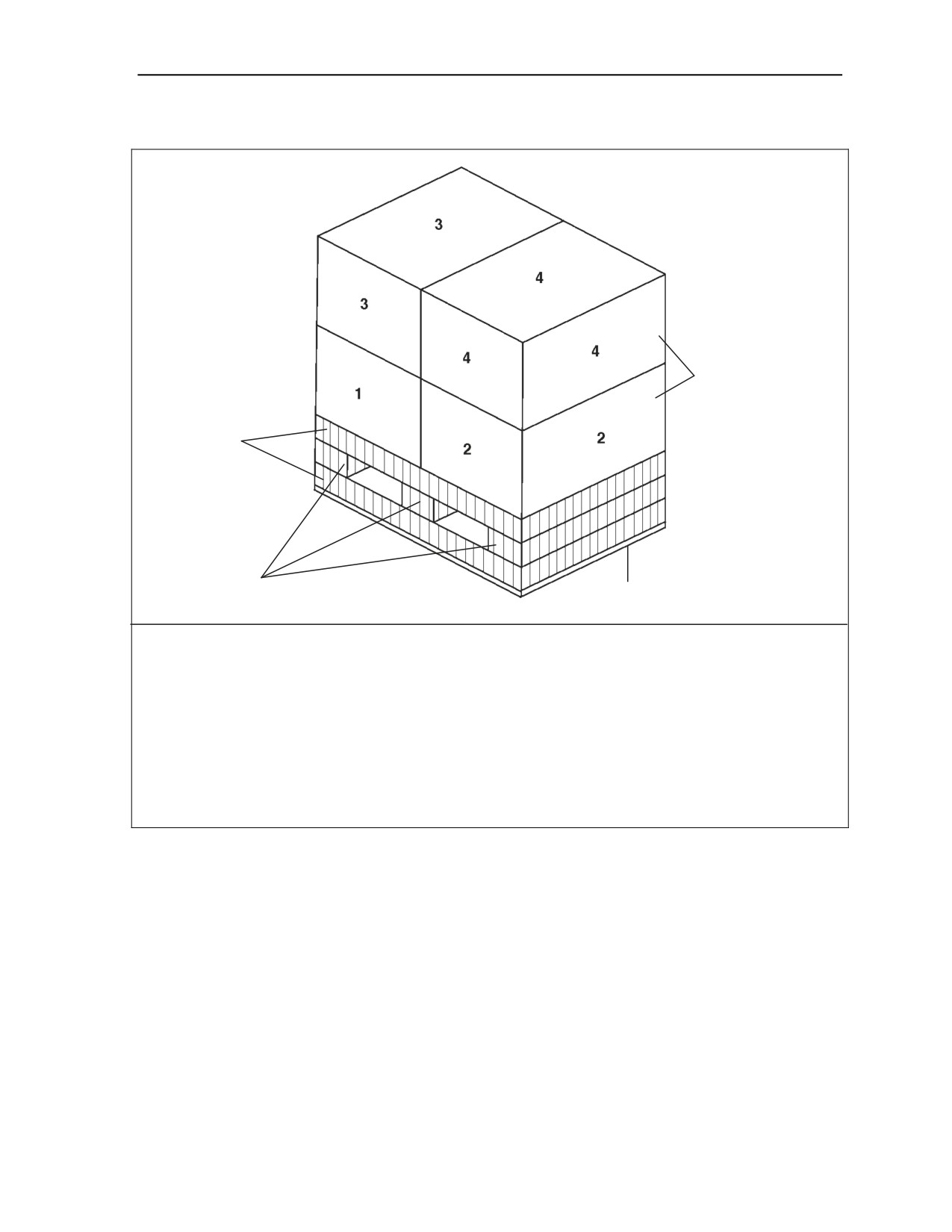

The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-27.
Grenades
Grenade, Hand, Smoke, HC, ABC, AN-M18 w/ Fuze, (DODIC 1330-G930)
Grenade, Hand, Green Smoke, M18 w/ Fuze, (DODIC 1330-G940)
Grenade, Hand, Yellow Smoke, M18 w/ Fuze, (DODIC 1330-G945)
Grenade, Hand, Red Smoke, M18 w/ Fuze, (DODIC 1330-G950)
Grenade, Hand, Violet Smoke, M18 w/ Fuze M201A1, (DODIC 1330-G955)
Grenade, Hand, Riot Control, M7A3 w/ Fuze, (DODIC 1330-G963)
Fuses and Primers
Primer, Percussion, MK2A4, (DODIC 1390-N525)
Figure 4-27. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-30
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

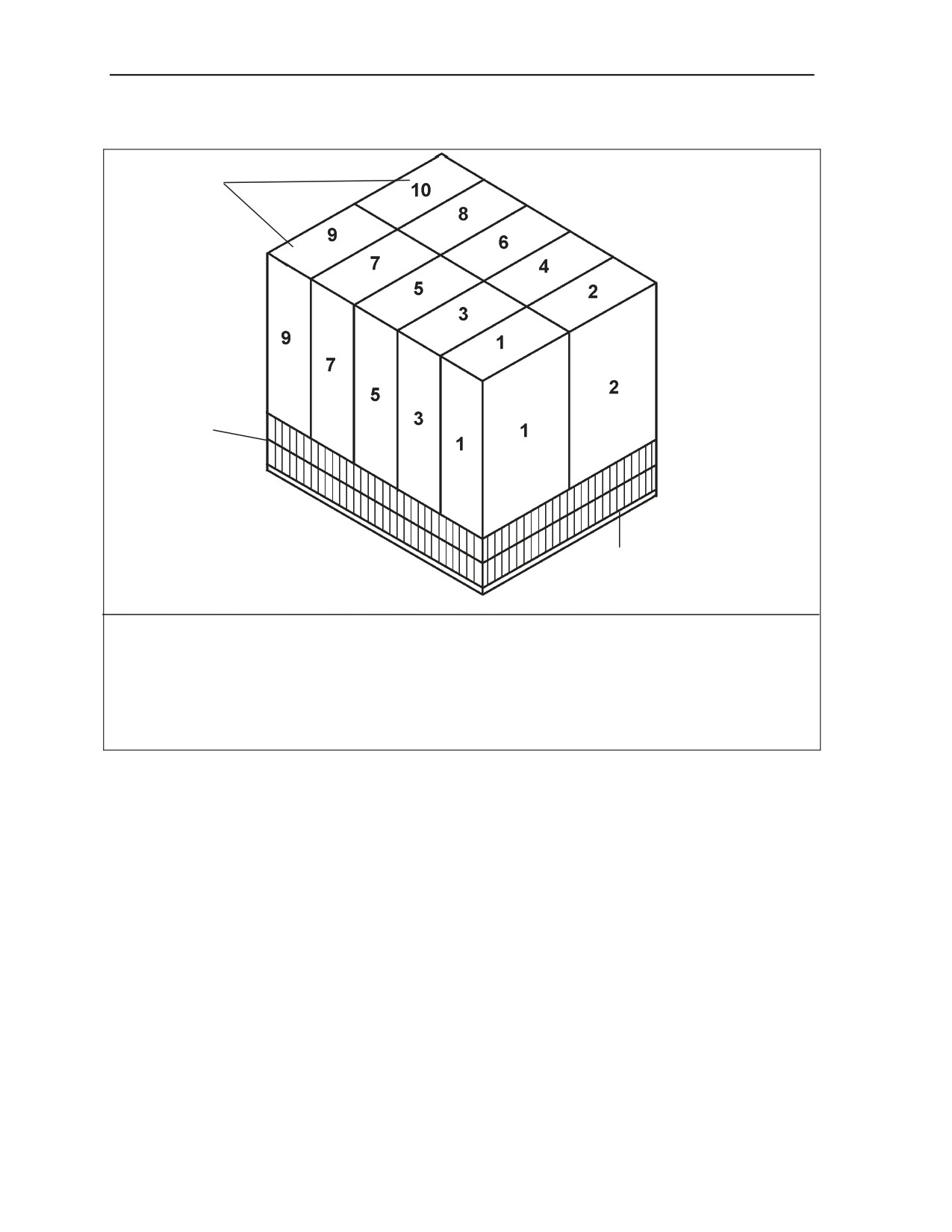

The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-
velocity airdrop as shown in Figure 4-28.
Grenades
Grenade, Launcher, Smoke, MM/IR, Screening, M81, (DODIC 1330-GG01)
Figure 4-28. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-31
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-29.
Antipersonnel and Antitank Mines
Mine, AT, HE, M19, (DODIC 1345-K250)
Figure 4-29. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-32
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
IMPULSE
CARTRIDGES
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-30.
Flare and Signal Items
Flare, M206, Rigged w/Cartridge, Impulse, M796
Flare (DODIC 1370-L410)
Cartridge (DODIC 1377-MD73)
Figure 4-30. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-33
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-31.
5.56-Millimeter Ammunition
Cartridge, 5.56-mm, Ball, M855 and Tracer, M856 Linked, (DODIC 1305-A064)
60-Millimeter Ammunition
Cartridge, 60-mm, HE, M720, (DODIC 1310-B642)
Cartridge, 60-mm, HE, M720E1 with M734A1 Fuze, (DODIC 1310-B642)
Cartridge, 60-mm, Smoke, WP, M722, (DODIC 1310-B646)
Cartridge, 60-mm, Illuminating, M721, (DODIC 1310-B647)
Cartridge, 60-mm, Illuminating, Infrared, M767, (DODIC 1310-BA04)
Cartridge, 60-mm, Smoke, WP, M722A1, (DODIC 1310-BA14)
Demolition Item
Destructor, Explosive, Universal, M10, (DODIC 1375-M241)

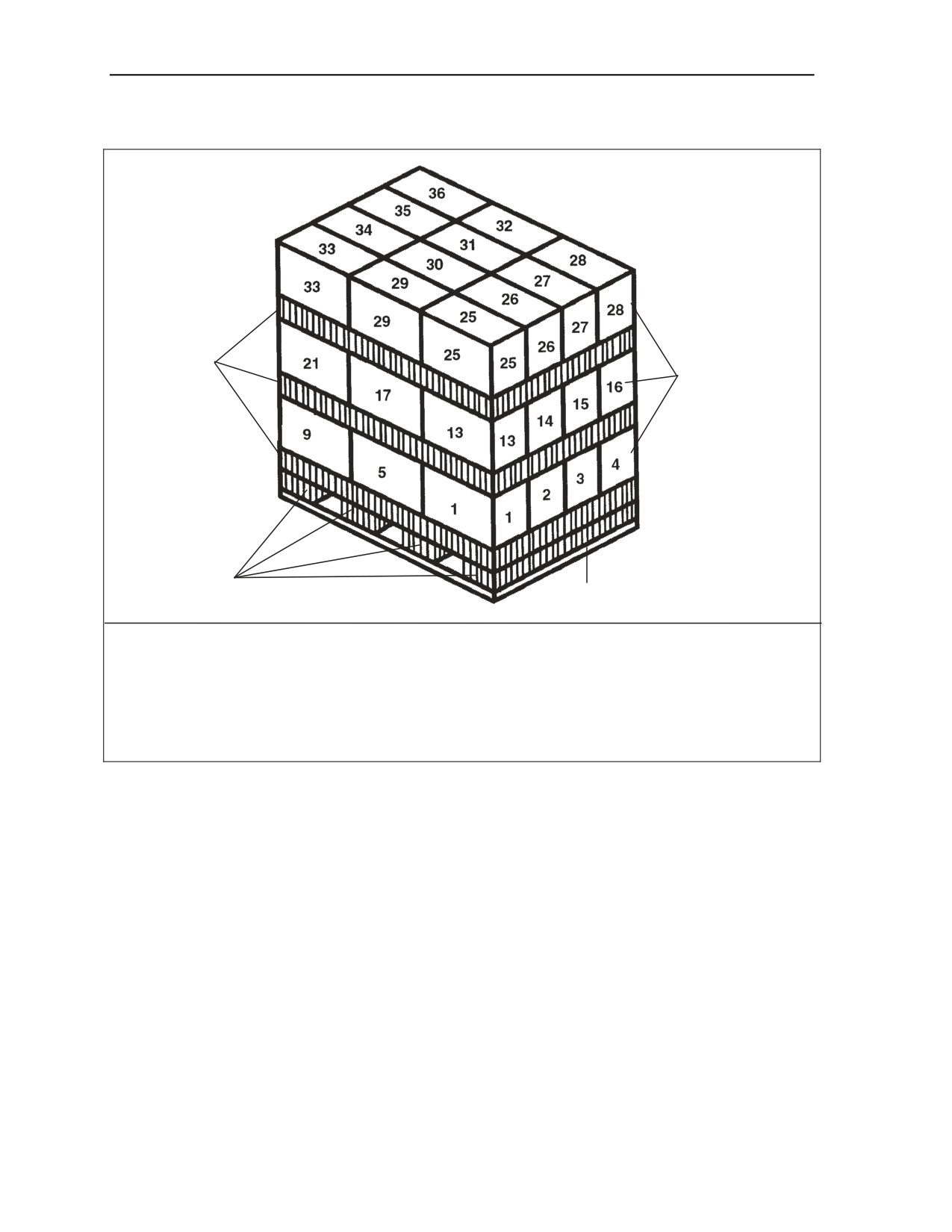

Figure 4-31. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-34
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-32.
Note: Dropping these items as a single item load may not be practical; however, they can be contained in an A-7A cargo sling
with other compatible items and airdropped. Quantity and type of items that can be rigged in an A-7A cargo sling are
determined by the dimensions and weight of the individual ammunition container.
Fuzes and Primers
CAUTION
When proximity fuzes are airdropped, the boxed fuzes must be
dropped in the nose-down position. If the boxes are damaged, the
fuzes should not be used.
Fuze, MT, M565, (DODIC 1390-N248)
Fuze, MTSQ, M500 or M500A1, (DODIC 1390-N275)
Fuze, MTSQ, M501 or M501A1, (DODIC 1390-N276)
Fuze, MT, M564, (DODIC 1390-N278)
Fuze, MTSQ, M520, (DODIC 1390-N280)
Fuze, MTSQ, M577, (DODIC 1390-N285)
Fuze, MTSQ, M582A1, (DODIC 1390-N286)
Fuze, Electronic Time, M762, (DODIC 1390-N289)
Fuze, Electronic Time, M767, (DODIC 1390-N290)
Fuze, PD, M572, (DODIC 1390-N311)
Fuze, PD, M48A3, (DODIC 1390-N318)
Fuze, PD, M535, (DODIC 1390-N323)
Fuze, PD, M557, (DODIC 1390-N335)
Fuze, PD, M739, (DODIC 1390-N340)
Fuze, Proximity, M532, (DODIC 1390-N402)

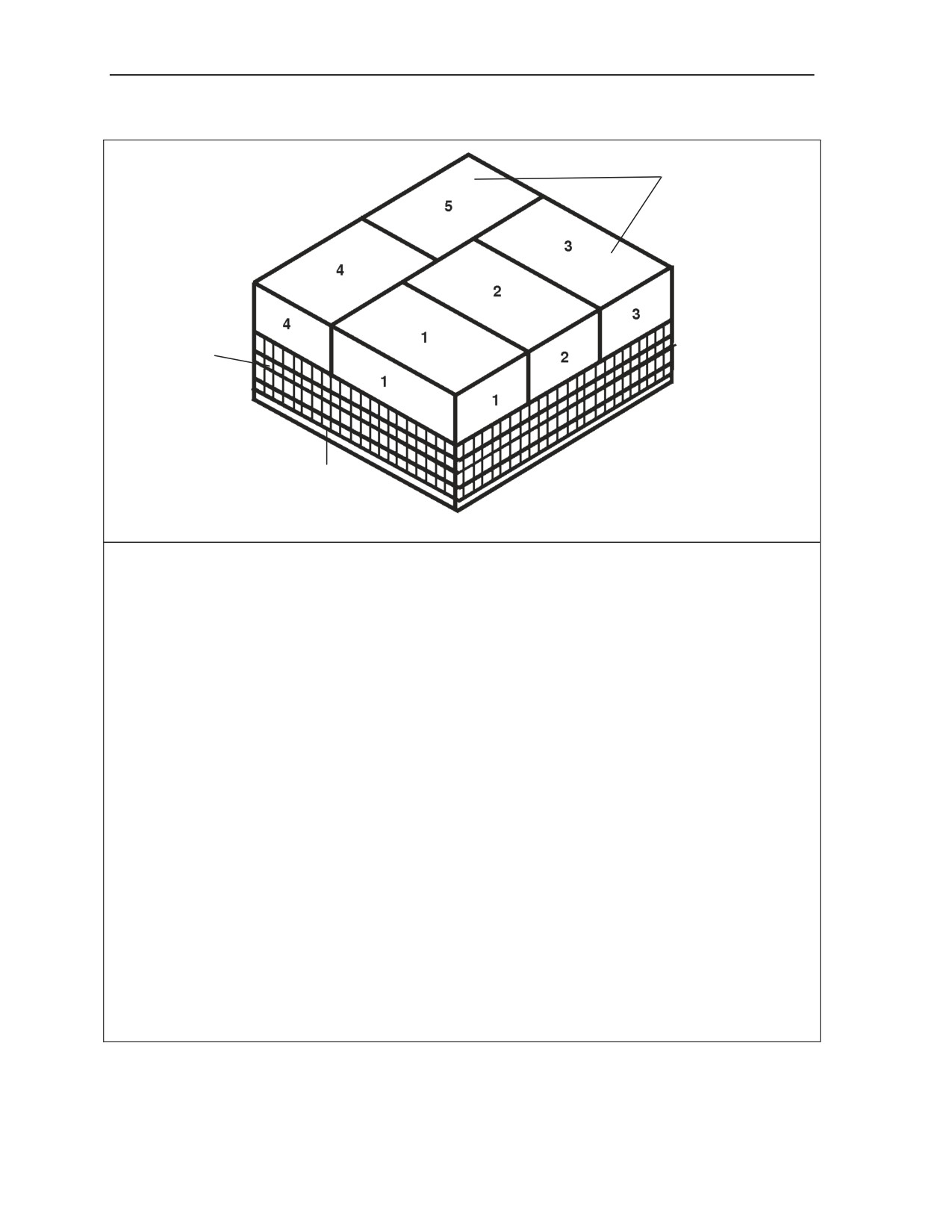

Figure 4-32. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-35
Chapter 4
Fuze, Proximity, M514, M514A1, or M514B1, (DODIC 1390-N411)
Fuze, Proximity, M513A1 or M513B1, (DODIC 1390-N412)
Fuze, Proximity, M517, (DODIC 1390-N417)
Fuze, Proximity, M728, (DODIC 1390-N463)
Fuze, Proximity, M514A1, (DODIC 1390-N477)
Fuze, Multi-Option for Artillery, M782, (DODIC 1390-NA09)
9-Millimeter Ammunition
Cartridge, 9-mm, Ball, M882, (DODIC 1305-A363)
25.4-Millimeter Ammunition
Cartridge, 25.4-mm, Decoy, M839, (DODIC 1305-A965)

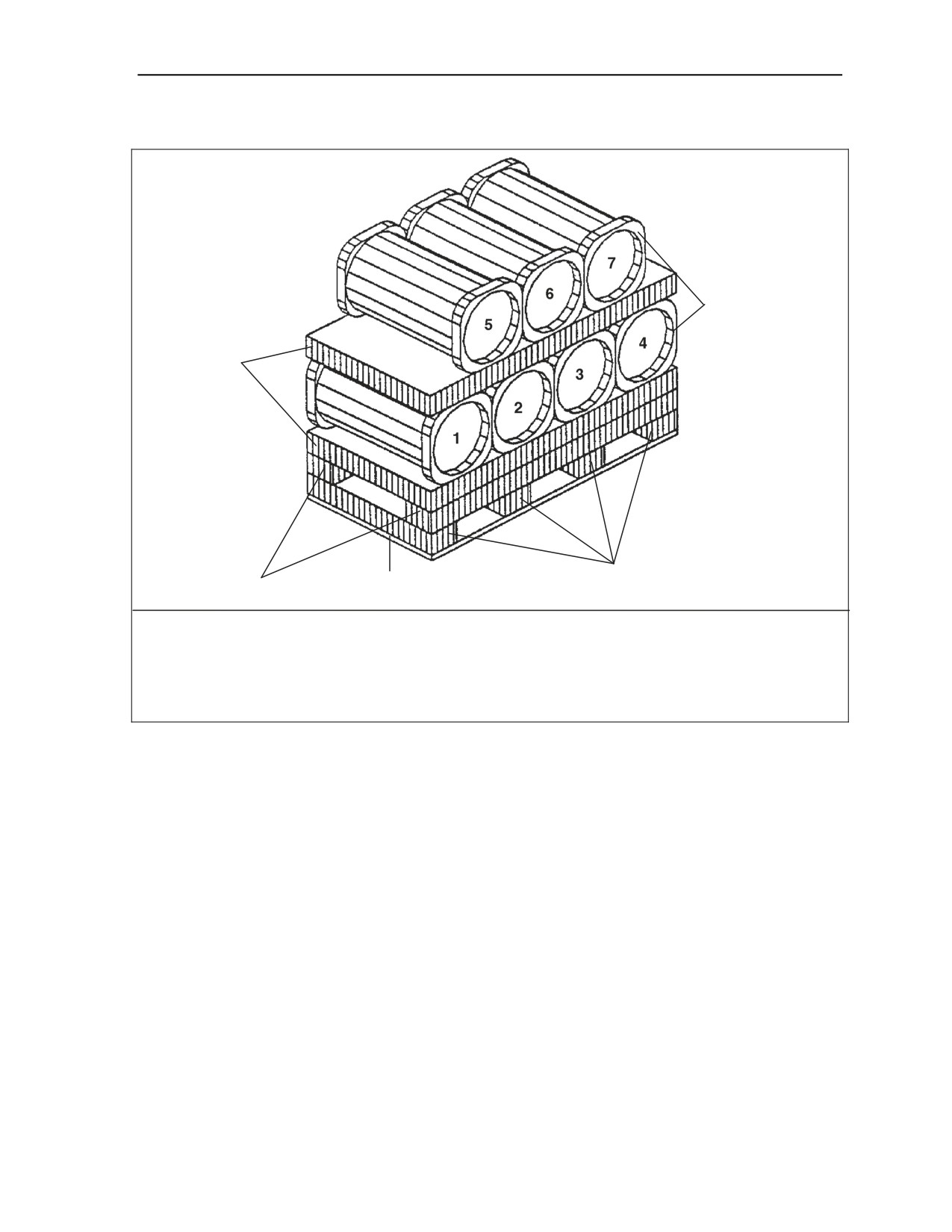

Figure 4-32. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop (continued)
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-33.
Flare and Signal Items
Signal, Underwater Sound, MK61, Mod 0, (NALC SW08)
Signal, Underwater Sound, MK82, Mod 0, (NALC SW32)
Demolition Item
Charge, Demolition, Block, 55-lb, (DODIC 1375-M040)

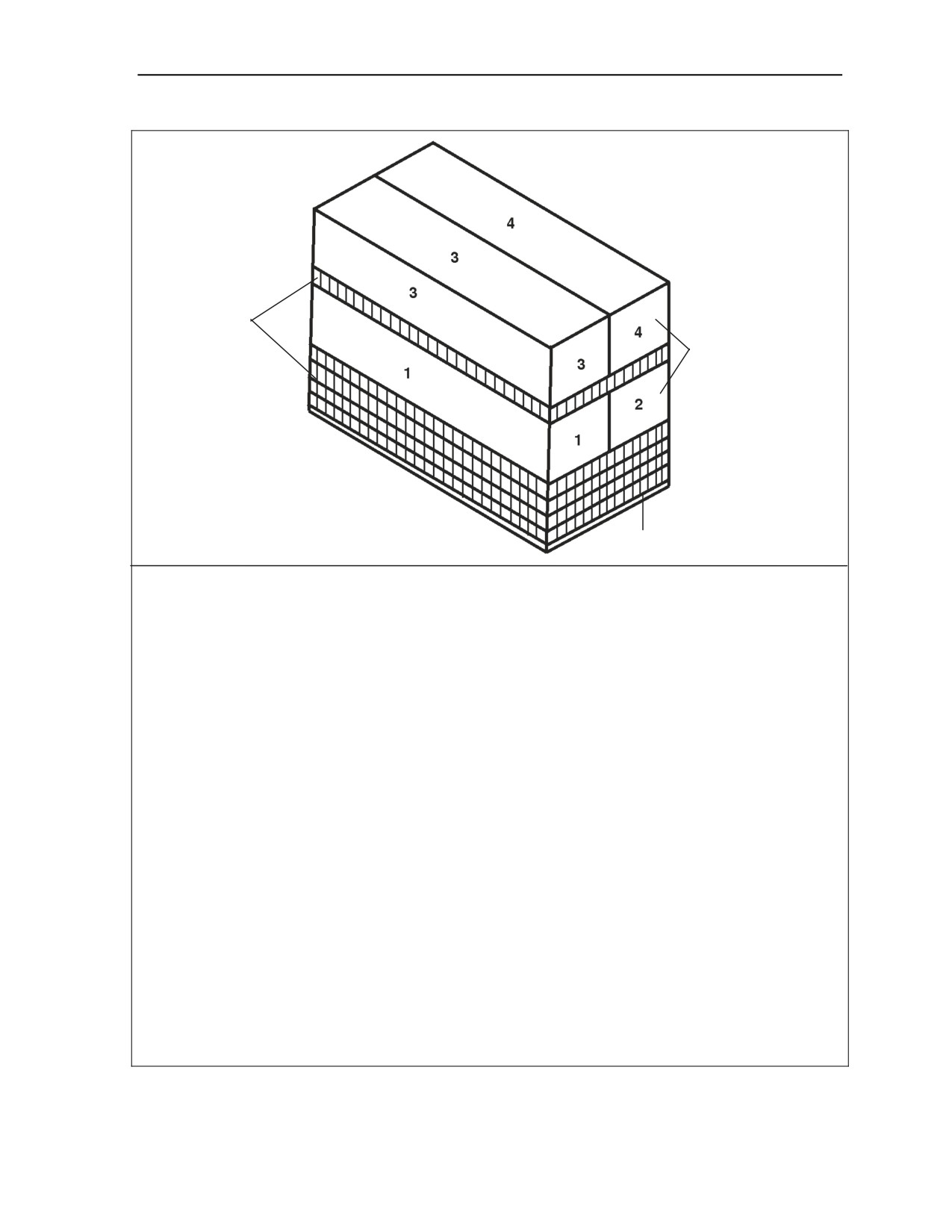

Figure 4-33. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-36
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
STRIPS
(5-IN WIDE)
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-34.
Fuzes and Primers
Fuze, Delay, PD, Mod 1, Mk399, (DODIC 1390-N659)

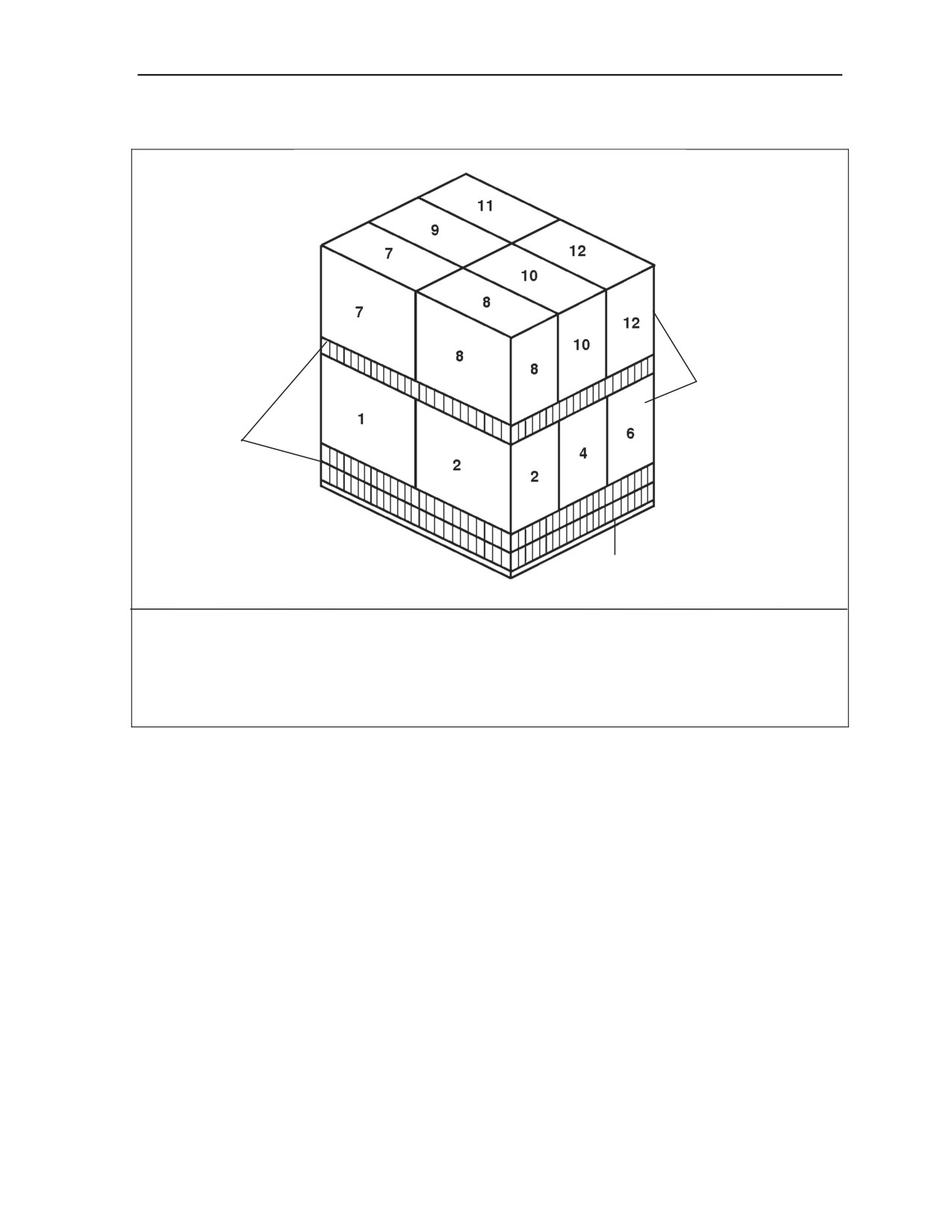

Figure 4-34. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-37
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
STRIPS
(5-IN WIDE)
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-35.
Grenades
Grenade, Launcher, Smoke, Screening, TA, M90, (DODIC 1330-GG03)

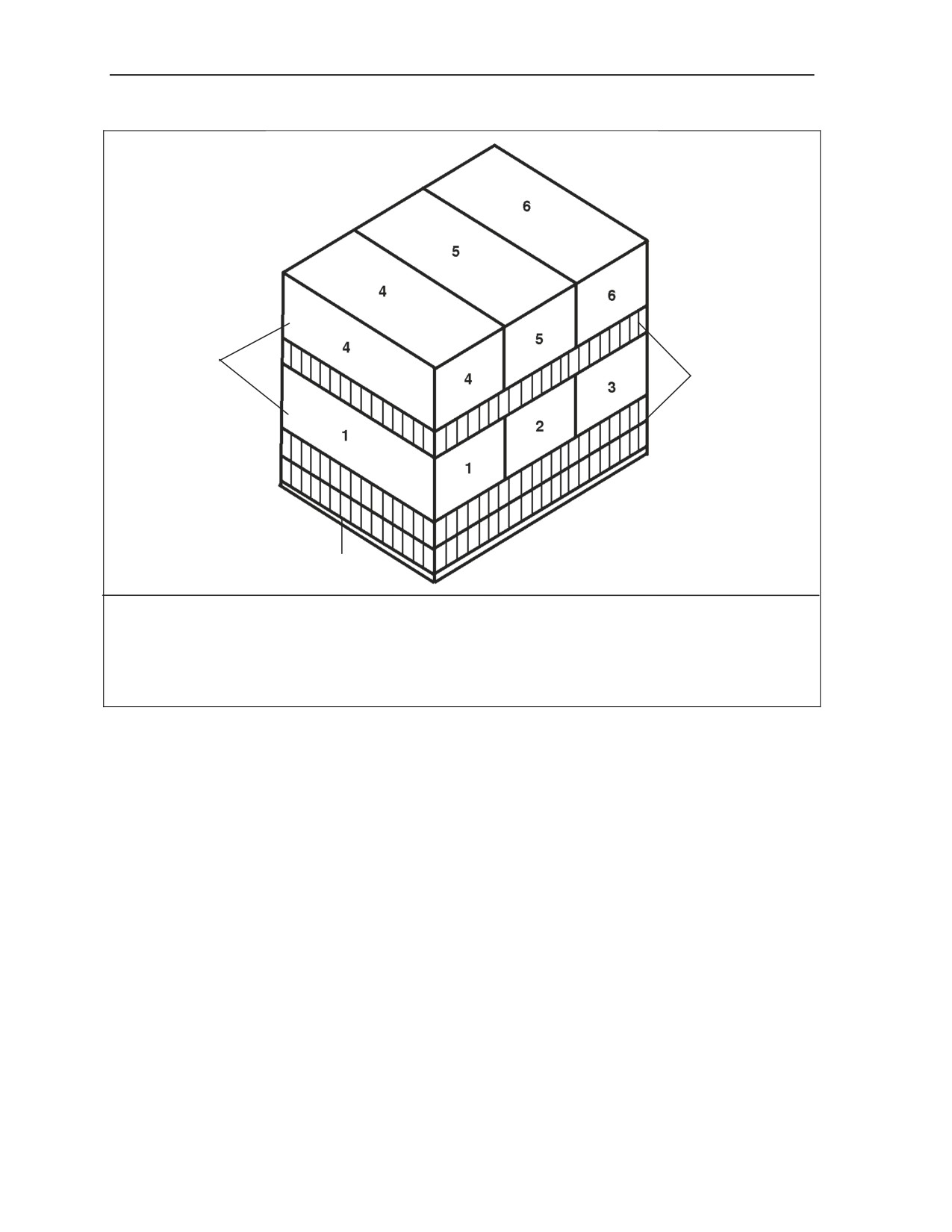

Figure 4-35. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-38
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
HONEYCOMB
AMMUNITION
LAYERS
BOXES
SKID
HONEYCOMB
STRIPS
(7-IN WIDE)
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-36.
105-Millimeter Ammunition
Cartridge, 105-mm, HERA, M913 in PA117 Containers, (DODIC 1315-C546)
Cartridge, 105-mm, DPICM, M915, (DODIC 1315-CA11)
Cartridge, 105-mm, HE-T/TP-T, M393A3, (DODIC 1315-CA32)

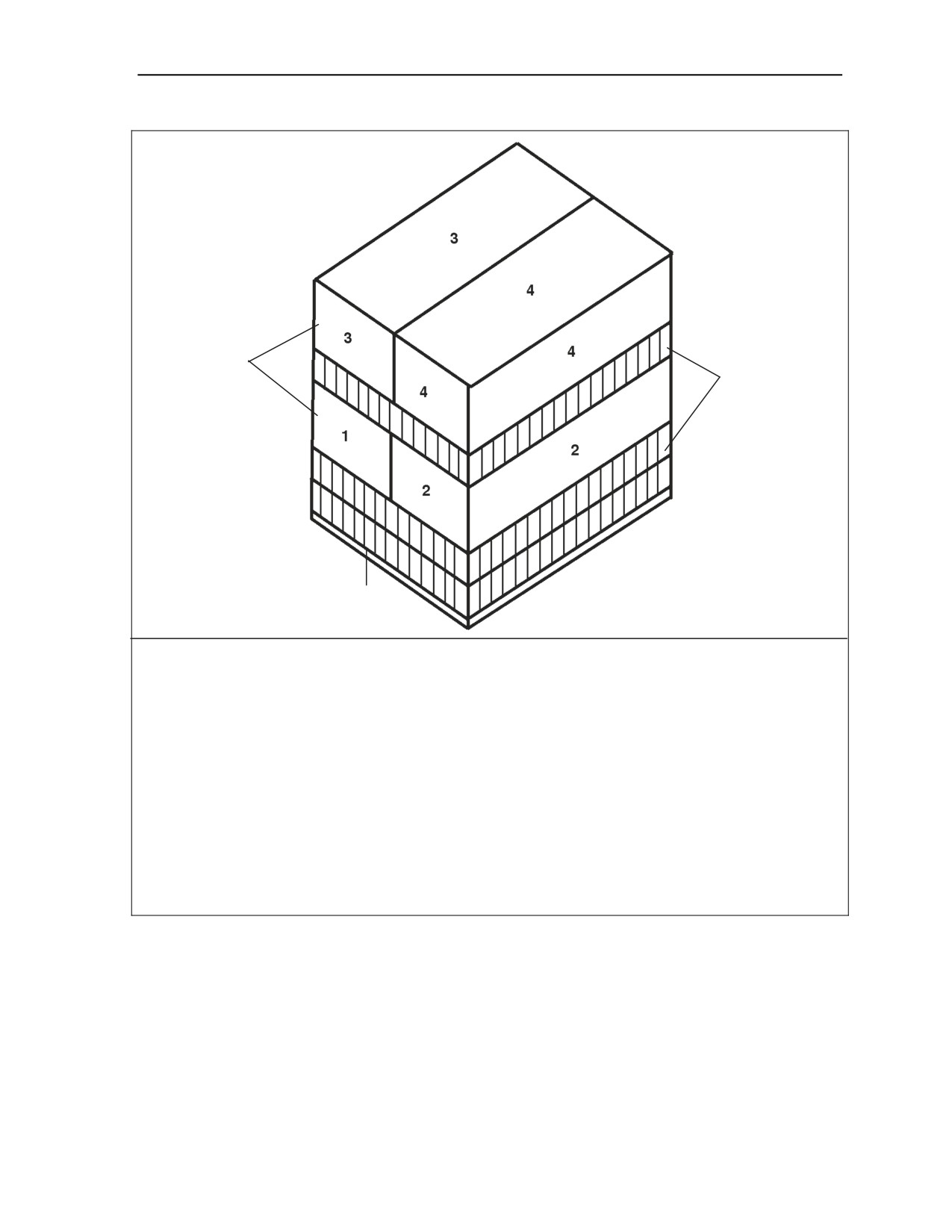

Figure 4-36. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-39
Chapter 4
HONEYCOMB
AMMUNITION
LAYERS
LOAD
SPREADER
HONEYCOMB
STRIPS
SKID
(5-IN WIDE)
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-37.
Rockets
Rocket, 83-mm, HEDP, BDM, (DODIC 1340-HA08)

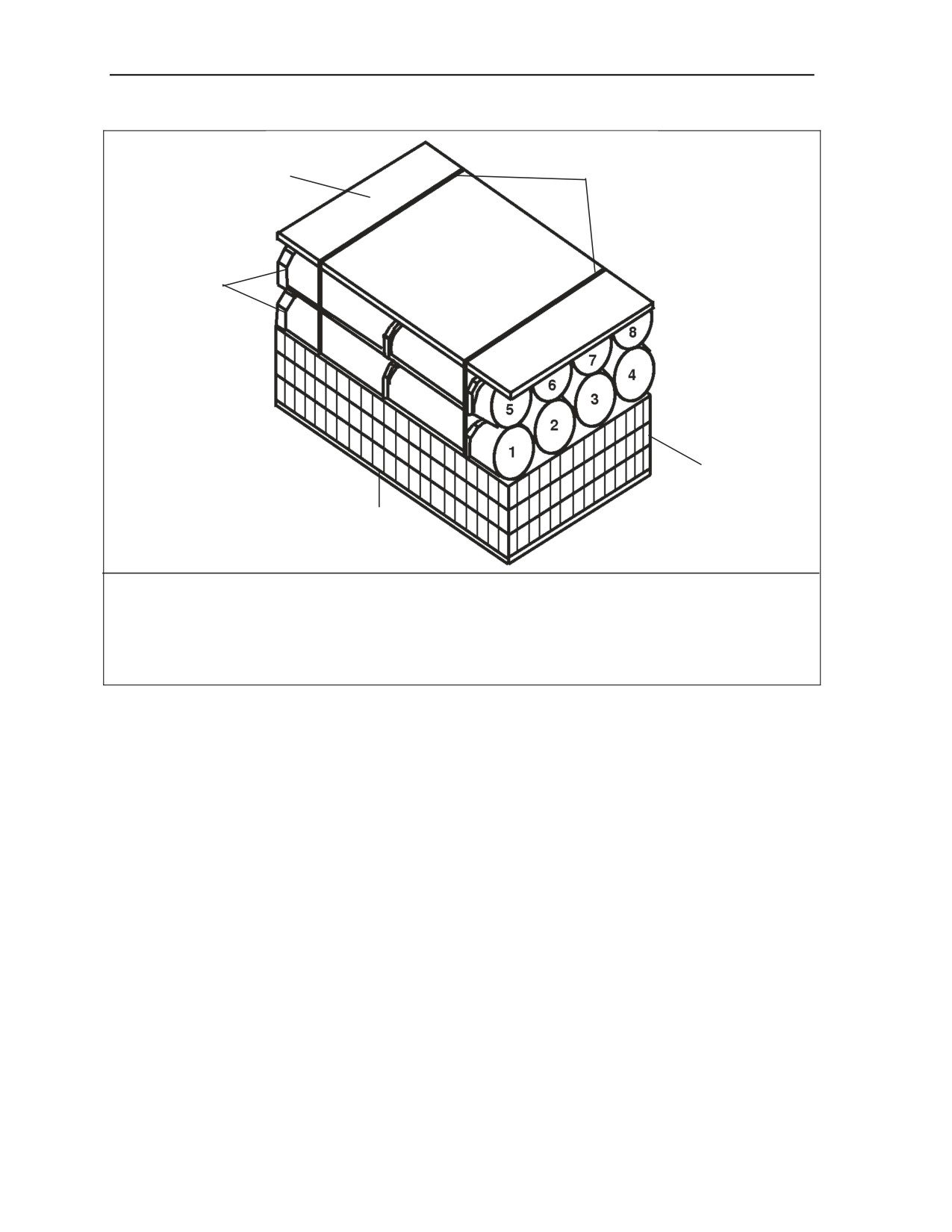

Figure 4-37. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-40
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-38.
Demolition Item
Demolition Kit, Fighting Position Excavator, M300, (DODIC 1375-MN26)
Figure 4-38. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-41
Chapter 4
HONEYCOMB
LAYERS
AMMUNITION
BOXES
HONEYCOMB
STRIPS
(5-IN WIDE)
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-39.
Grenades
Grenade, Discharger, Anti-Riot, Irritant, L96E1, (DODIC 1330-FZ14)
Grenade, Discharger, Anti-Riot, Irritant, L97E1, (DODIC 1330-FZ15)
Figure 4-39. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-42
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
HONEYCOMB
LAYERS
HONEYCOMB
HONEYCOMB
STRIPS
STRIPS
SKID
(5-IN WIDE)
(5-IN WIDE)
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-40.
Munition
Munition, Wide Area, Hornet, M93, (DODIC 1377-SQ20)
Figure 4-40. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-43
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
STRIPS
(5-IN WIDE)
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-41.
120-Millimeter Ammunition
Cartridge, 120-mm, Visible Illuminating, M930 w/ M230 Propellant Charge and
M981 Ignition Charge, (DODIC 1315-C625)
Cartridge, 120-mm, Illuminating, IR, M983, (DODIC 1315-CA07)
Figure 4-41. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-44
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
STRIPS
(5-IN WIDE)
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-42.
84-Millimeter Ammunition
Cartridge, 84-mm, Practice, w/ Tracer, TPT141, (DODIC 1315-CA10)
Cartridge, 84-mm, HEDP, IM, 502, (DODIC 1315-CA21)
Cartridge, 84-mm, MAAWS, Reduced Sensitivity (RS), 441D,
(DODIC 1315-CA27)
Cartridge, 84-mm, MAAWS, 545C, Illumination, (DODIC 1315-CA36)
Figure 4-42. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-45
Chapter 4
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-43.
84-Millimeter Ammunition
Munition, 84-mm, HEAT, Insensitive, 551C, (DODIC 1315-CA20)
Figure 4-43. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-46
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging Low-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-44.
Grenade
Grenade, Rifle, Entry, M100, (DODIC 1330-GG12)
Figure 4-44. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
4-47
Chapter 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for low-velocity
airdrop as shown in Figure 4-45.
60-Millimeter Ammunition
Cartridge, 60-mm, M720A1, (DODIC 1310-BA16)
Cartridge, 60-mm, M768, (DODIC 1310-BA17)
Figure 4-45. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for Low-
Velocity Airdrop
4-48
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Chapter 5
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo
Bag Loads
PREPARING A-7A CARGO SLINGS AND A-21 CARGO BAGS
5-1. Prepare the A-7A cargo slings and A-21 cargo bag according to FM 4-20.103/MCRP 4-11.3C/TO
13C7-1-11.
SPECIAL INSTRUCTIONS
5-2. Follow these special instructions when rigging A-7A cargo slings or A-21 cargo bag for high-
velocity airdrop.
The ammunition loads are positioned in the A-7A cargo slings or A-21 cargo bag for high-
velocity airdrop according to the figures listed in this chapter.
The A-7A cargo sling and the A-21 cargo bag dimension limits are listed in FM
4-
20.103/MCRP 4-11.3C/TO 13C7-1-11 according to type of aircraft used.
The minimum allowable weight of an A-7A cargo sling or A-21 cargo bag, including parachute,
is 28 pounds per square foot over the ramp and 11 pounds per square foot out the paratroop
doors, based on the largest surface area.
The A-7A cargo slings or A-21cargo bag must be closed and secured according to FM 4-
20.103/MCRP 4-11.3C/TO 13C7-1-11.
PARACHUTE REQUIREMENTS
5-3. Select the correct parachute from Table 1-2. Attach the parachute to the rigged load according to
FM 4-20.103/MCRP 4-11.3C/TO 13C7-1-11.
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-1
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21cargo bag for high-velocity
airdrop as shown in Figure 5-1.
5.56-Millimeter Ammunition
Cartridge, 5.56-mm, Ball, M855, (DODIC 1305-A059)
Cartridge, 5.56-mm, Tracer, M856, (DODIC 1305-A063)
Cartridge, 5.56-mm, Tracer, M196, (DODIC 1305-A068)
Cartridge, 5.56-mm, Ball, M193, (DODIC 1305-A071)
7.62-Millimeter Ammunition
Cartridge, 7.62-mm, Ball, M59 and M80, (DODIC 1305-A122)
Cartridge, 7.62-mm, Tracer, M62, (DODIC 1305-A124)
Cartridge, 7.62-mm, Ball, Tracer, Linked with M13 Link, M80
(DODIC 1305-A127)
Cartridge, 7.62-mm, 5-rd Clip, M80, (DODIC 1305-A130)
Cartridge, 7.62-mm, Ball, Tracer, Linked with M13 Link, M62
(DODIC 1305-A131)
Cartridge, 7.62-mm, Ball, Tracer, M80/1 Linked, M62
(DODIC 1305-A131)
Cartridge, 7.62-mm, Match, M118, (DODIC 1305-A136)
Cartridge, 7.62-mm, Tracer, M62, (DODIC 1305-A140)
Cartridge, 7.62-mm, Ball, M80, Linked, (DODIC 1305-A143)
Cartridge, 7.62-mm, Tracer, M62, Clipped, (DODIC 1305-A145)
Cartridge, 7.62-mm, Tracer, M62, Linked, (DODIC 1305-A146)
Figure 5-1.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-Velocity
Airdrop
5-2
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
.30-Caliber Ammunition
Cartridge, Cal .30, AP, API, 8-rd Clip, Grade R, (DODIC 1305-A205)
Cartridge, Cal .30, AP, API, M2 Linked w/ M1 Link, Grade MG,
(DODIC 1305-A207)
Cartridge, Cal. 30, AP, API, Linked w/ Tracer, (DODIC 1305-A209)
Cartridge, Cal. 30, Ball, M2, (DODIC 1305-A212)
Cartridge, Cal. 30, Ball, M2, Clipped, (DODIC 1305-A216)
Cartridge, Cal .30, Tracer, M1 or M25, Clipped, (DODIC 1305-A234)
Cartridge, Cal .30, Tracer, M25, Linked, (DODIC 1305-A236)
.32-Caliber Ammunition
Cartridge, Cal .32, Ball, Auto, 71 Grain, (DODIC 1305-A350)
.38-Caliber Ammunition
Cartridge, Cal .38, Special, Ball, M41, (DODIC 1305-A400)
.45-Caliber Ammunition
Cartridge, Cal .45, Ball, M1911, (DODIC 1305-A475)
.50-Caliber Ammunition
Cartridge, Cal .50, API, M8, (DODIC 1305-A531)
Cartridge, Cal .50, API, M8, Linked, (DODIC 1305-A533)
Cartridge, Cal .50, API-T, M1/M17 Linked, (DODIC 1305-A540)
Cartridge, Cal .50, API-T, M20, (DODIC 1305-A541)
Cartridge, Cal .50, API-T, M20, Linked with M2 Link, Grade AC,
(DODIC 1305-A543)
Cartridge, Cal .50, API-T, M20, Linked with M2 Link, Grade MG,
(DODIC 1305-A544)
Cartridge, Cal .50, Tracer, M17, Grade MG, (DODIC 1305-A571)
Cartridge, Cal .50, Tracer, M17, Linked with M2 Link, Grade AC,
(DODIC 1305-A572)
Cartridge, Cal .50, Spotter-Tracer, M48A2, (DODIC 1305-A574)
Cartridge, Cal .50, Linked, 4 API, M8, API-T, M20, (DODIC 1305-A576)
Cartridge, Cal .50, Linked, 4 API, M8, 1 API-T, M20, (DODIC 1305-A577)
Cartridge, Cal .50, API-T, M20, Linked, (DODIC 1305-A585)
Cartridge, Cal .50, Linked, 4 API, M8, 1 API-T, M20, (DODIC 1305-A587)
Cartridge, Cal .50, Linked, 4 API, M8, 1 API-T, M20, (DODIC 1305-A589)
Cartridge, Cal .50, API Lowlite, Linked, 1 Tracer, M257, 2 MK 263, 2 MK211, 1
M20 Tracer, 4 M20, (DODIC 1305-AA50)
60-Millemeter
Cartridge, 60-mm, Smoke, WP, M302A1, (DODIC 1310-B630)
Figure 5-1.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-Velocity
Airdrop (continued)
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-3
Chapter 5
Grenades
Grenade, Hand, Incendiary, TH-3, AN-M14 with Fuze M201A1,
(DODIC 1330-G900)
Incendiary Item
Burster, Incendiary, Field, M4 without Fuze, (DODIC 1345-K010)
Flare and Signal Items
Signal, Illuminating, Ground, M195, Green Star, (DODIC 1370-L305)
Signal, Illuminating, Ground, M158, Red Star, (DODIC 1370-L306)
Signal, Illuminating, Ground, M159, White Star, (DODIC 1370-L307)
Signal, Illuminating, Ground Parachute, M126A1, (DODIC 1370-L311)
Signal, Illuminating, Parachute, M127A1, White Star
(DODIC 1370-L312)
Signal, Illuminating, Ground, Cluster, M125A1, (DODIC 1370-L314)
Signal, Smoke, Parachute, M129A1, Red, (DODIC 1370-L323)
Signal, Smoke, Parachute, M128A1, Green, (DODIC 1370-L324)
Demolition Item
Charge, Demolition Block, Comp, C 4, 1 1/4-lb, M112, (DODIC 1375-M023)
Firing Device, Demolition, M3, Pull-Release Type, (DODIC 1375-M629)
Figure 5-1.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-Velocity
Airdrop (continued)
5-4
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
¾-IN PLYWOOD
HONEYCOMB
FILLERS
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-2.
Shotgun Ammunition
Cartridge, 12-gauge Shotgun, No. 00 Buckshot, M162, (DODIC 1305-A011)
Figure 5-2. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-Velocity
Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-5
Chapter 5
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-3.
9-Millimeter Ammunition
Cartridge, 9-mm, Ball, M882, (DODIC 1305-A363)
Figure 5-3. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
5-6
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-4.
.50-Caliber Ammunition
Cartridge, Cal .50, API, M8, Carton, Grade MG or API-T, M20
(DODAC 1305-A532)
Cartridge, Cal .50, API, M8, Linked with M2 Link, Grade MG
(DODAC 1305-A534)
40-Millimeter Ammunition
Cartridge, 40-mm, HEDP, M33, (DODAC 1310-B470)
Cartridge, 40-mm, HEI-T, SD, M3, (DODAC 1310-B559)
81-Millimeter Ammunition
Cartridge, 81-mm, Illuminating, M301A3, (DODIC 1315-C226)
Cartridge, 81-mm, HE, M374A2, (DODIC 1315-C236)
Cartridge, 81-mm, HE, M374A2 with Fuze M524A5, (DODIC 1315-C256)
Cartridge, 81-mm, HE, M374A2 with Fuze M524A6, (DODIC 1315-C256)
Cartridge, 81-mm, HE, M374A2 with Fuze M567, (DODIC 1315-C256)
Cartridge, 81-mm, HE, M374A2 with Fuze M716, (DODIC 1315-C256)
Cartridge, 81-mm, Smoke, WP, M375A2 with Fuze PD 524A6,
(DODIC 1315-C276)
90-Millimeter Ammunition
Cartridge, 90-mm, HEP-T, T142E3, (DODIC 1315-C292)
Cartridge, 90-mm, HEAT, M431A1, (DODIC 1315-C294)
Figure 5-4.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-7
Chapter 5
Antipersonnel and Antitank Mines
Mine, AP, M26, (DODIC 1345-K146)
Mine, Antitank, HE, M121, Heavy with Fuze Combination M607,
(DODIC 1345-K181)
Flare and Signal Items
Signal, Illuminating, A/C, Single Star, AN-M43A2, Red, (DODIC 1370-L231)
Signal, Illuminating, A/C, Single Star, AN-M45A2, Green,
(DODIC 1370-L233)
Demolition Items
Charge, Demolition, Block, 1/4-lb TNT, (DODIC 1375-M030)
Charge, Demolition, Roll Type, M186, (DODIC 1375-M060)
Cap, Blasting, Special Non-Electric, M7, (DODIC 1375-M131)
Dynamite, Military, M1, (DODIC 1375-M591)
Firing Device, Demolition, M1, Pull Type, (DODIC 1375-M630)
Figure 5-4. Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop (continued)
5-8
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-7A Cargo Slings and A-21 Cargo Bag Loads
HONEYCOMB
AMMUNITION
LAYERS
BOXES
HONEYCOMB
SKID
STRIPS
(5-IN WIDE)
The following ammunition items are rigged in an A-7A cargo sling or an A-21 cargo bag for high-velocity
airdrop as shown in Figure 5-5.
.30-Caliber Ammunition
Cartridge, Cal .30, AP, API, Carton, Grade R, (DODIC 1305-A201)
Cartridge, Cal .30, AP, API, Carton, Grade MG, (DODIC 1305-A202)
Cartridge, Cal .30, Ball, M2, Clipped, (DODIC 1305-A214)
Cartridge, Cal .30, Tracer, M1, Clipped, (DODIC 1305-A232)
4.2-Inch Ammunition
Cartridge, 4.2-in, HE, M329A1, (DODIC 1315-C704)
Cartridge, 4.2-in, HE, M329A1, (DODIC 1315-C705)
Cartridge, 4.2-in, Illuminating, M335A2, (DODIC 1315-C706)
Cartridge, 4.2-in, Smoke, WP, M328A1, (DODIC 1315-C708)
.50-Caliber Ammunition
Cartridge, Cal .50, API-T, M20, Carton, Grade MG, (DODIC 1305-A542)
40-Millimeter Ammunition
Cartridge, 40-mm, AP-T, M81, (DODIC 1310-B552)
Cartridge, 40-mm, HE-T, SD, M3, MK11, MK2, (DODIC 1310-B562)
90-Millimeter Ammunition
Cartridge, 90-mm, WP, M313C, (DODIC 1315-C258)
Cartridge, 90-mm, HE, M71, (DODIC 1315-C265)
Cartridge, 90-mm, HE, M71, (DODIC 1315-C266)
Cartridge, 90-mm, HE, M71, (DODIC 1315-C267)
Figure 5-5.
Ammunition Layout in an A-7A Cargo Sling or an A-21 Cargo Bag for High-
Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
5-9















Content      ..     5      6      7      8     ..
