Chapter 2
AMMUNITION
HONEYCOMB
BOXES
FILLERS
HONEYCOMB
LAYERS
HONEYCOMB
FILLERS
HONEYCOMB
FILLERS
SKID
The following ammunition item is rigged in an A-22 cargo bag for low-velocity airdrop as shown in Figure
2-71.

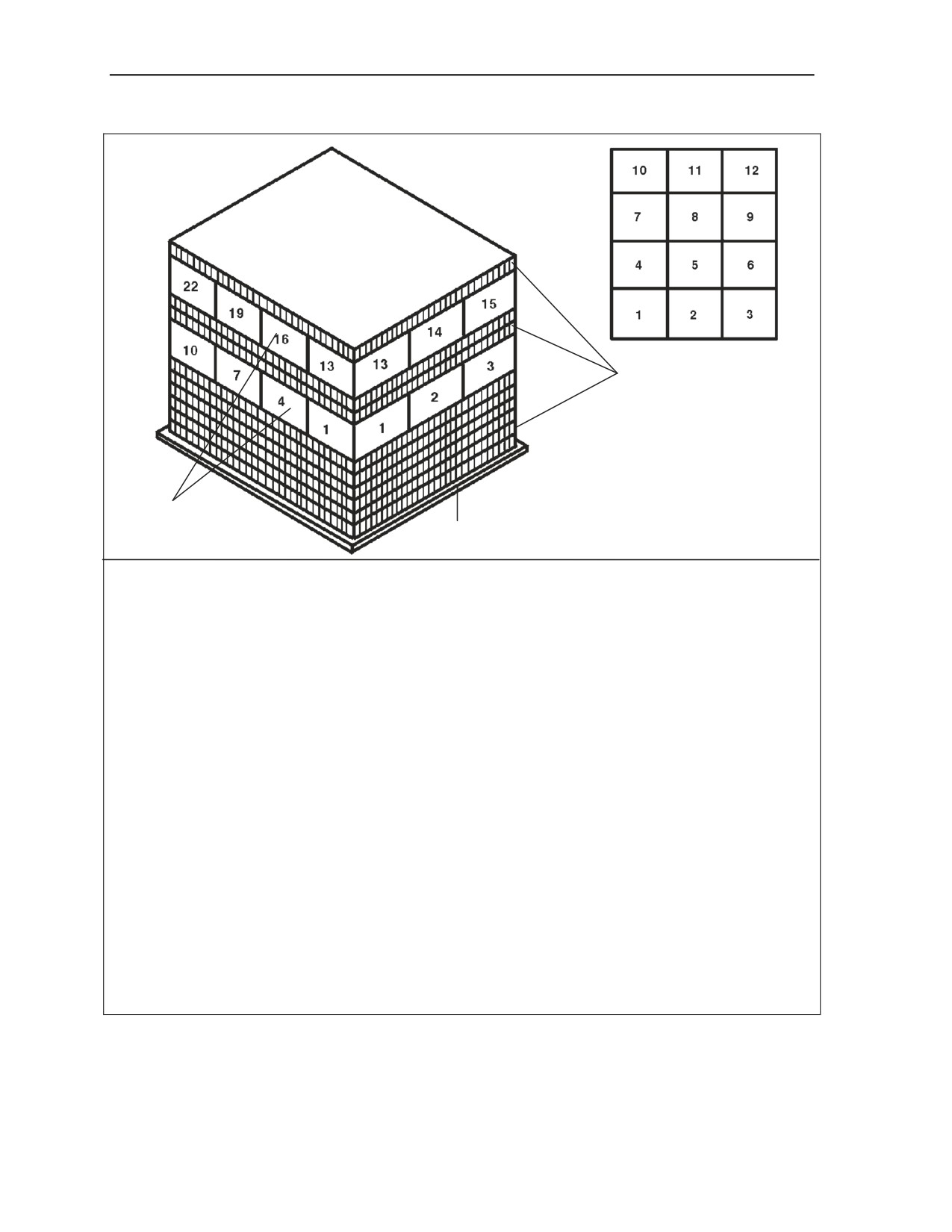

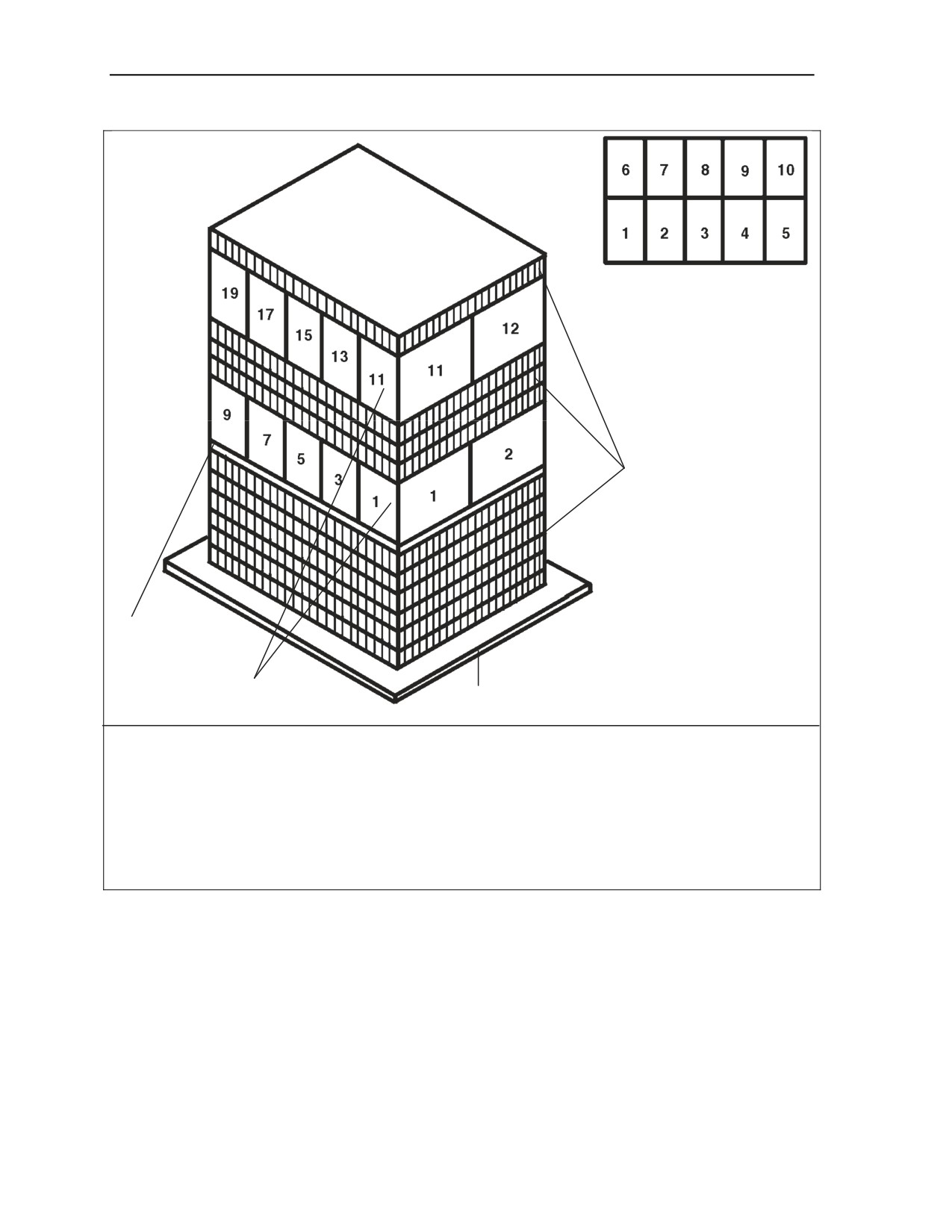

81-Millimeter Ammunition
Cartridge, 81-mm, Illuminating, IR, M816, (DODIC 1315-C484)

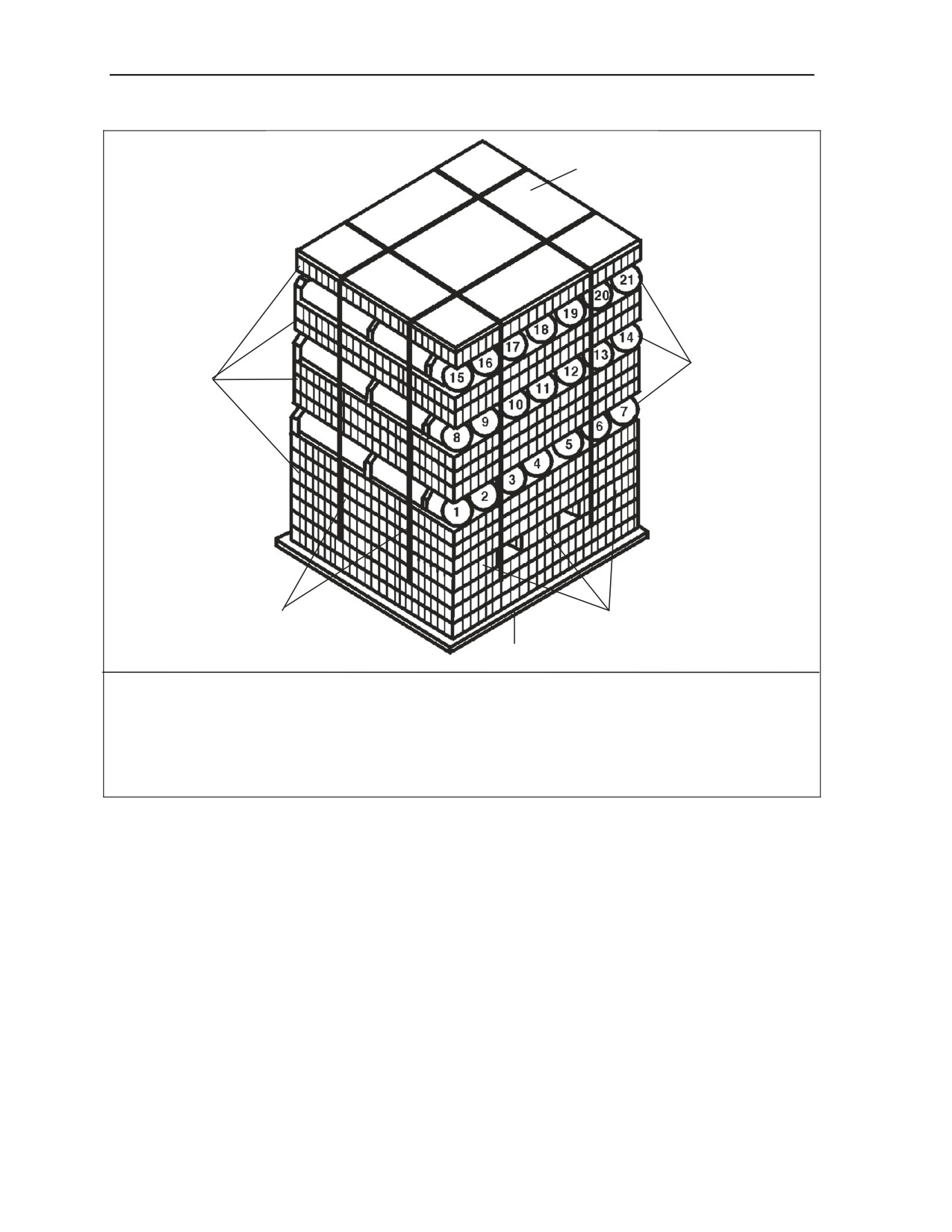

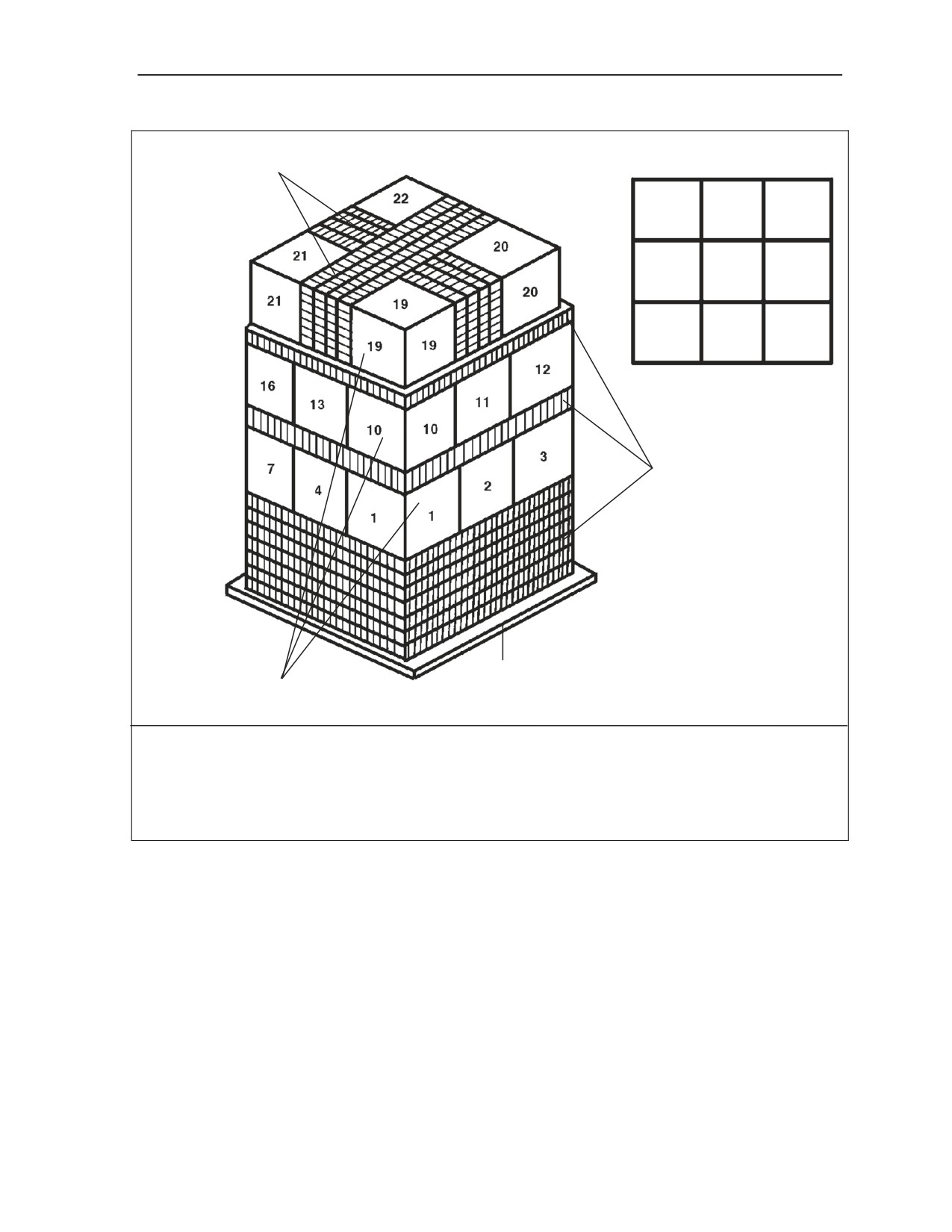

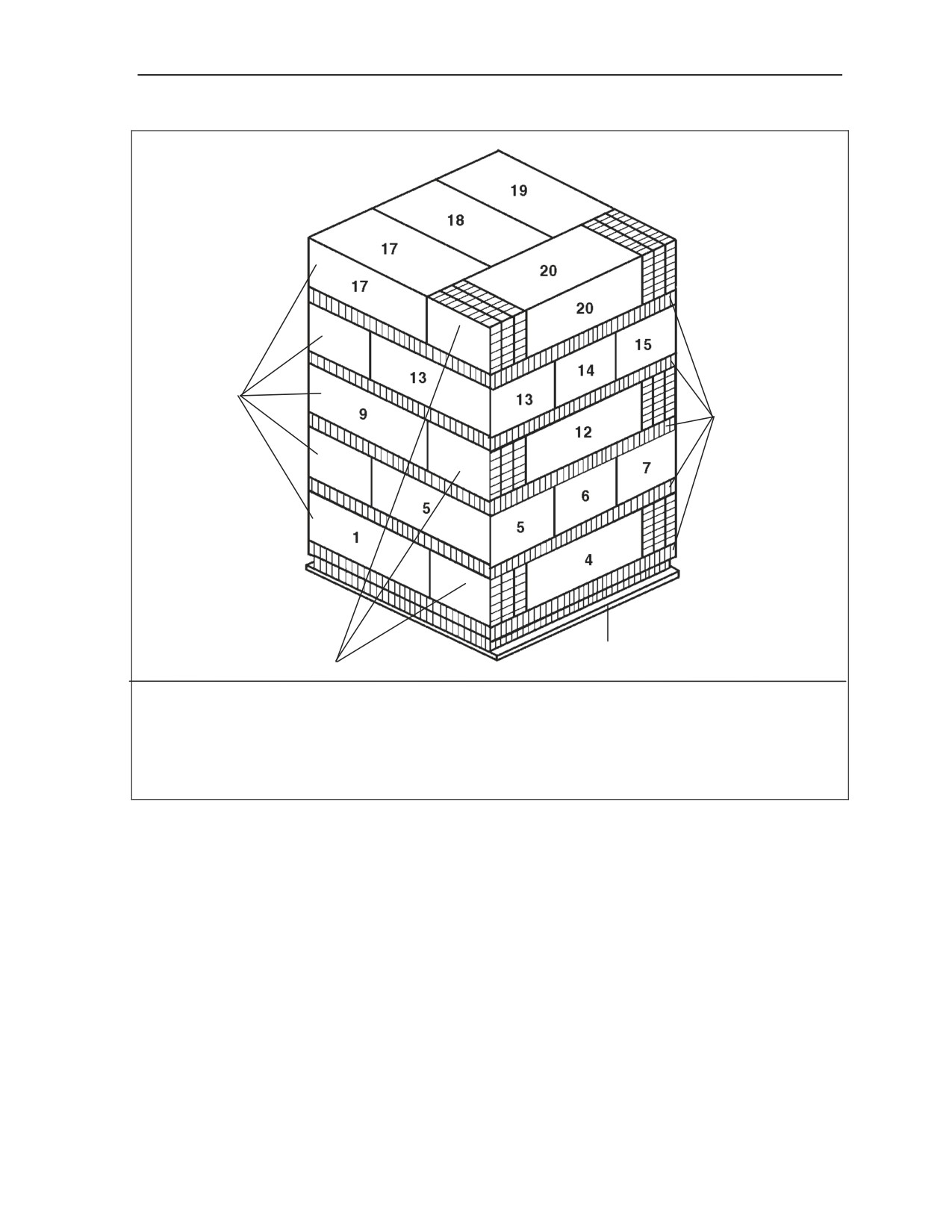

Figure 2-71. Ammunition Layout in an A-22 Cargo Bag for Low-Velocity Airdrop
2-76
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Preparing Low-Velocity A-22 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
SKID
FILLERS

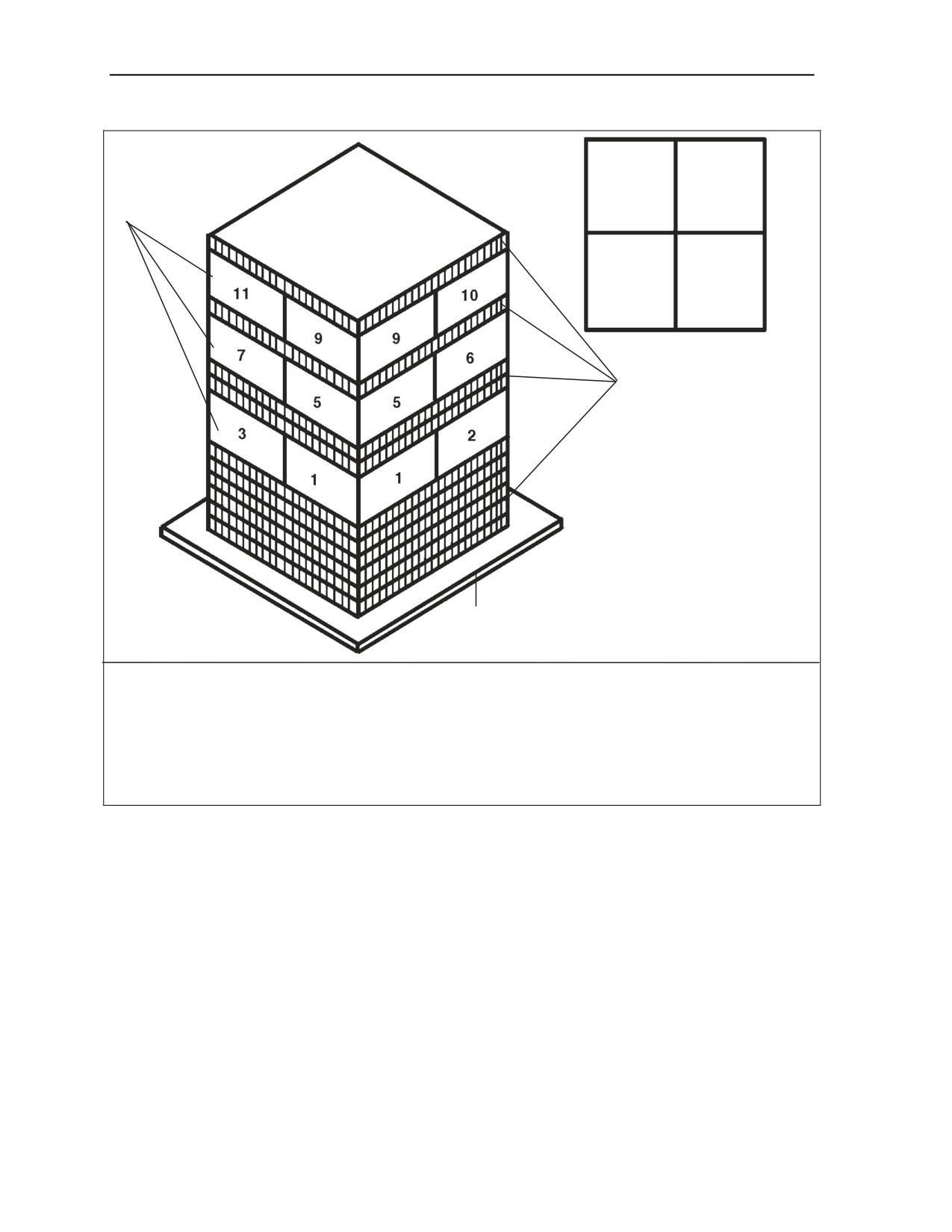

The following ammunition item is rigged in an A-22 cargo bag for low-velocity airdrop as shown in Figure
2-72.

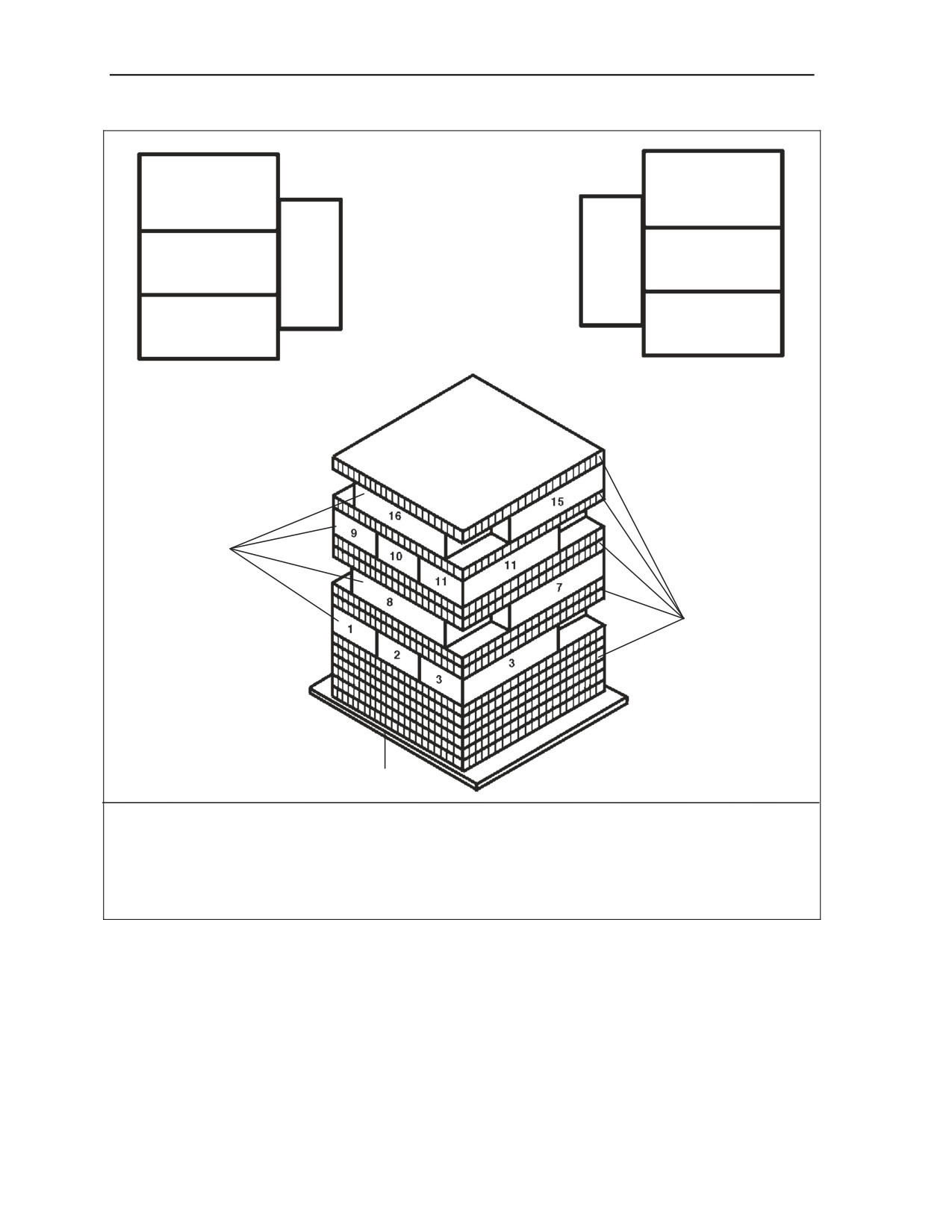

84-Millimeter Ammunition
Munition, 84-mm, HEAT, Insensitive, 551C, (DODIC 1315-CA20)

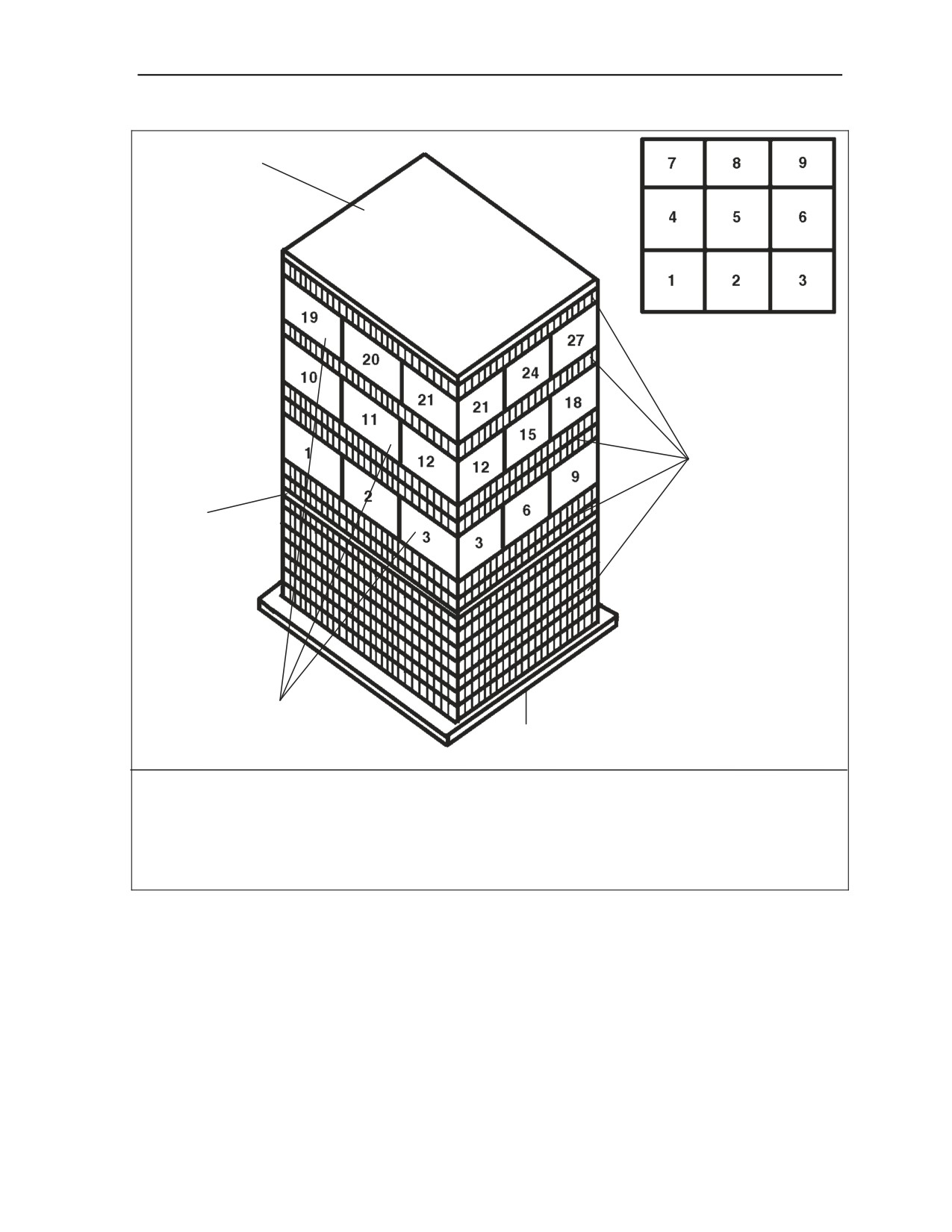

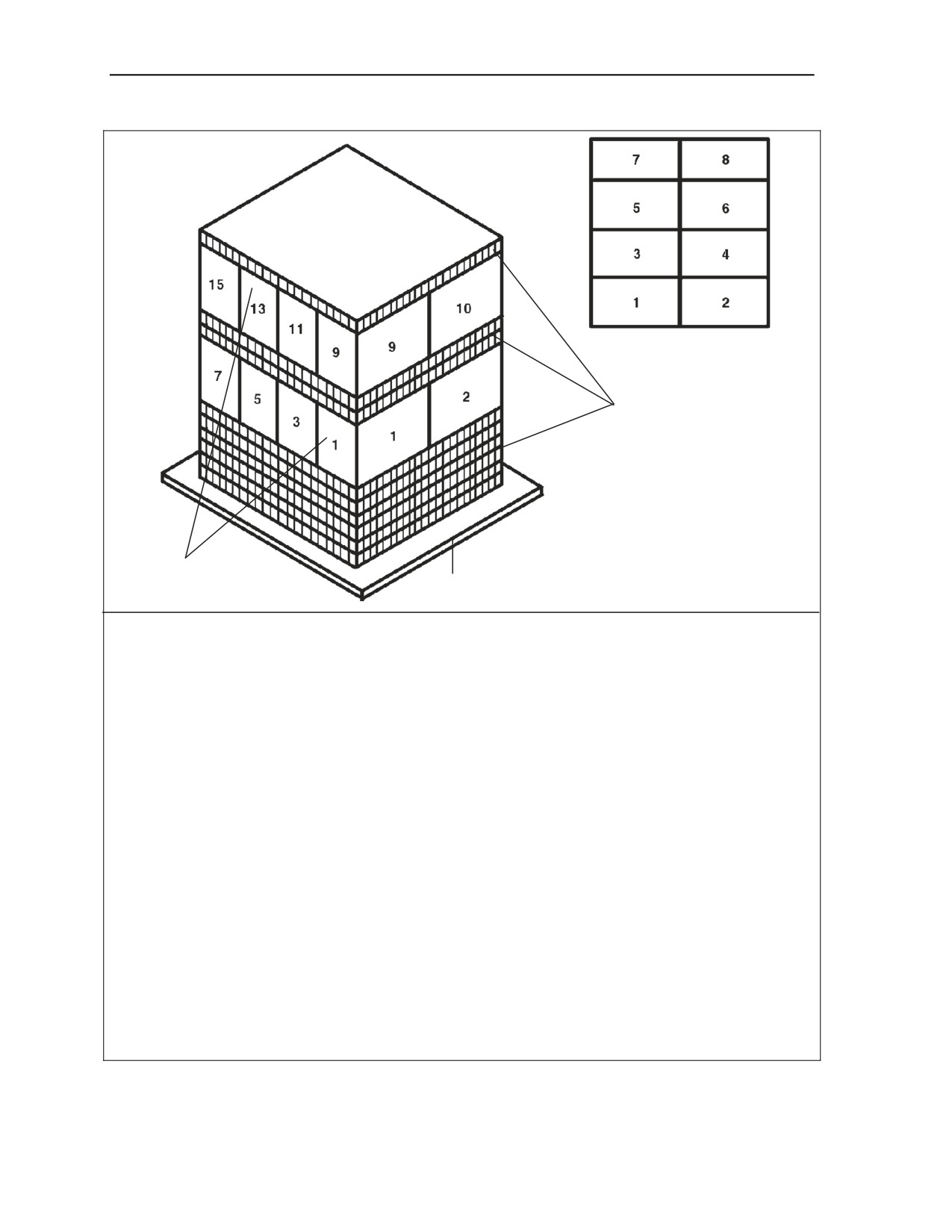

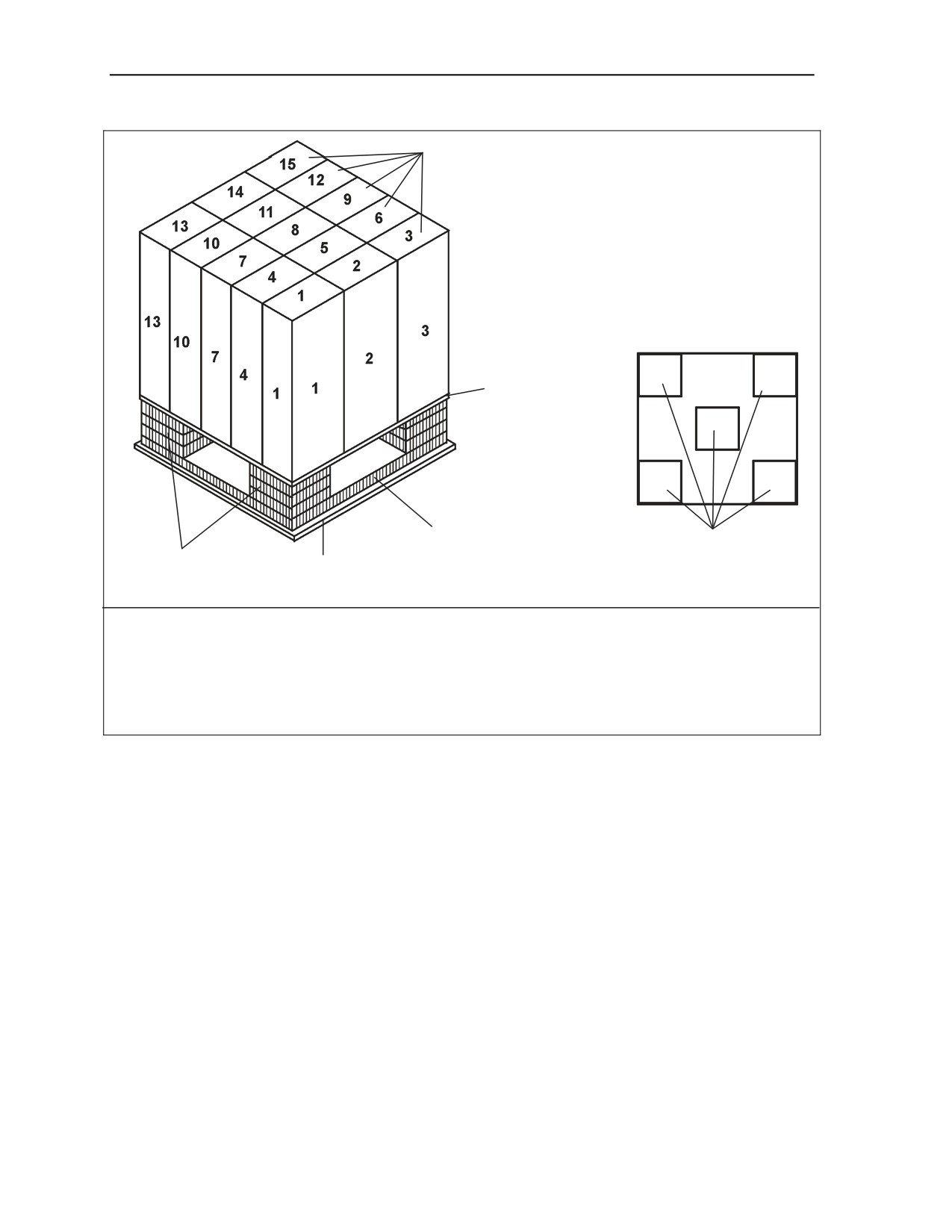

Figure 2-72. Ammunition Layout in an A-22 Cargo Bag for Low-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
2-77
Chapter 2
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID

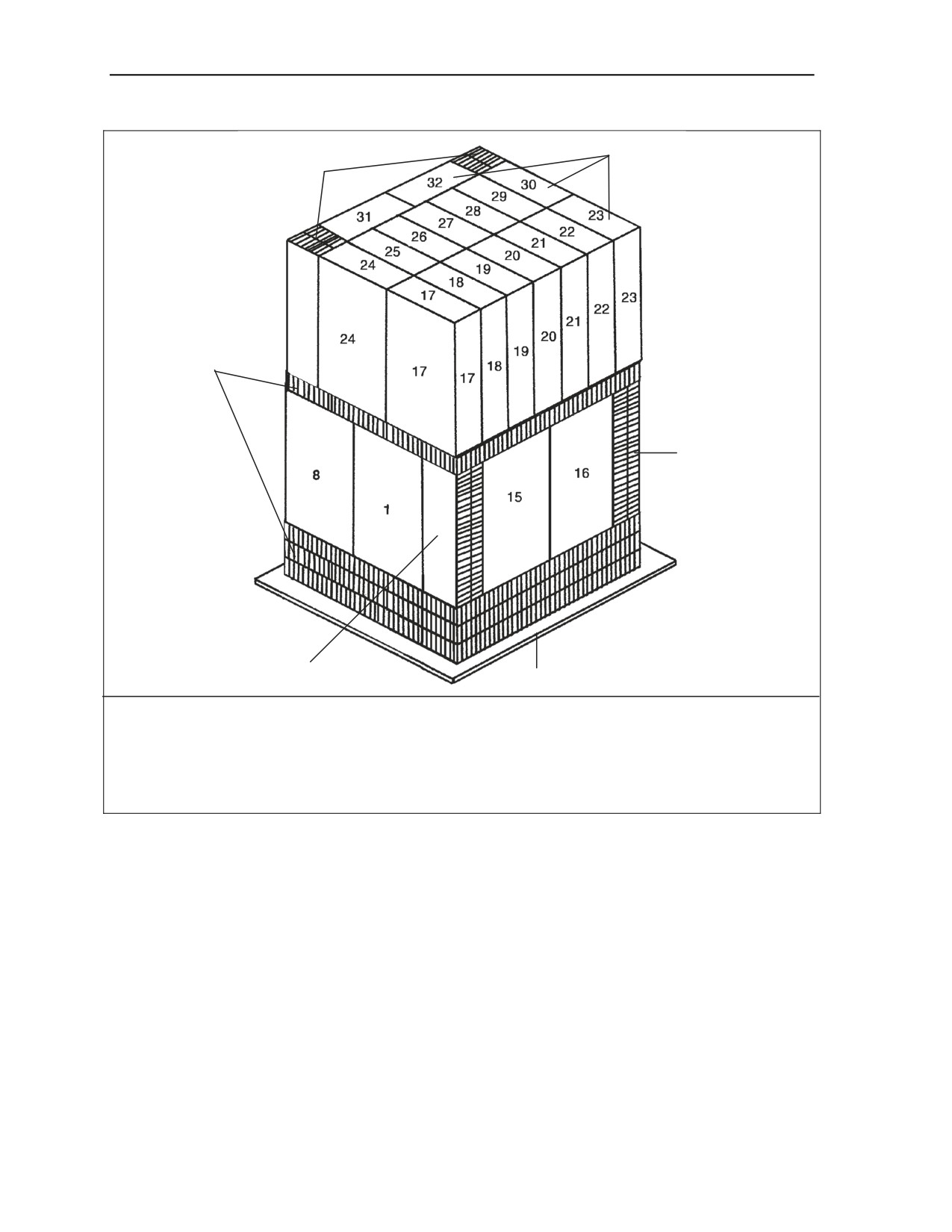

The following ammunition item is rigged in an A-22 cargo bag for low-velocity airdrop as shown in Figure
2-73.

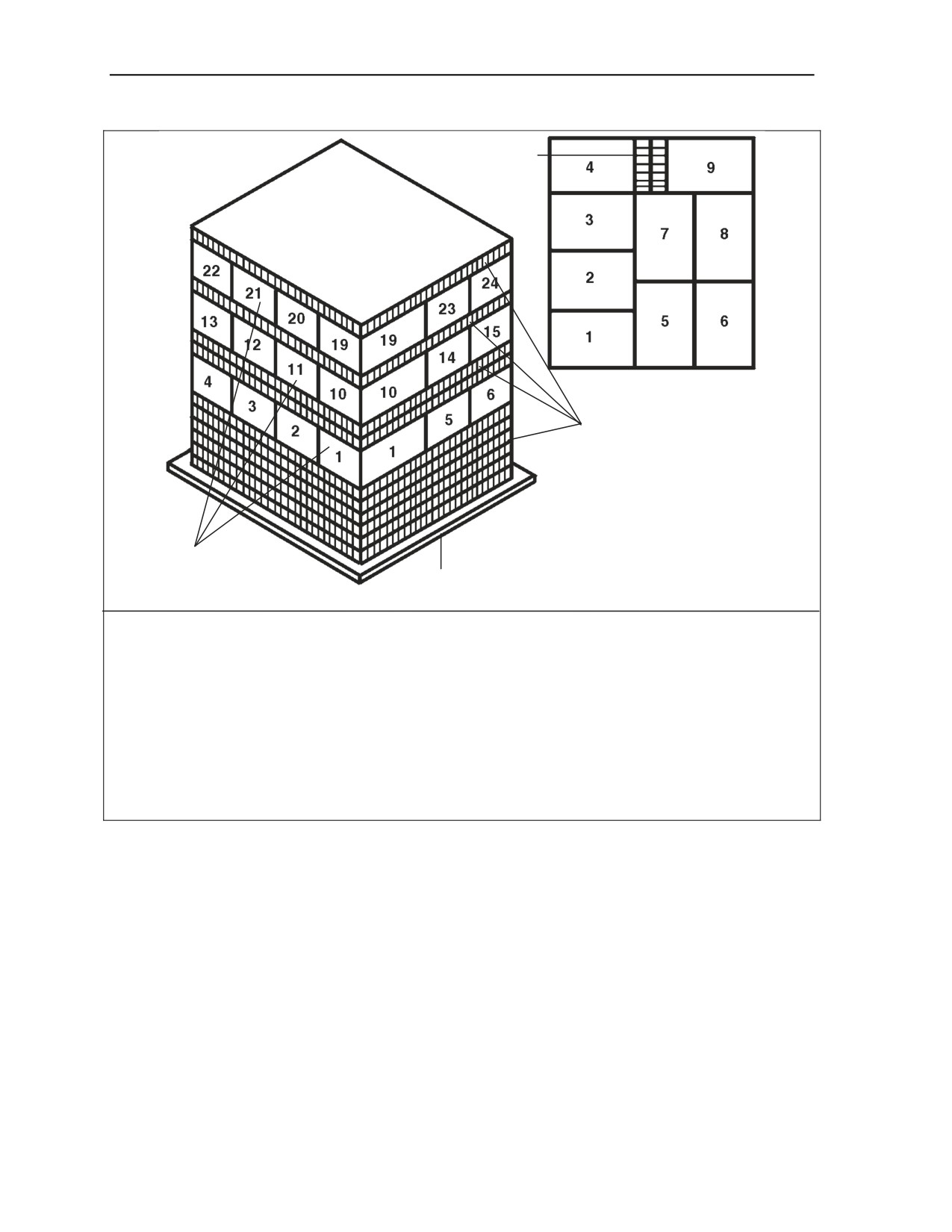

84-Millimeter Ammunition
Munition, 84-mm, Area Deterrent, 401, (DODIC 1315-CA23)

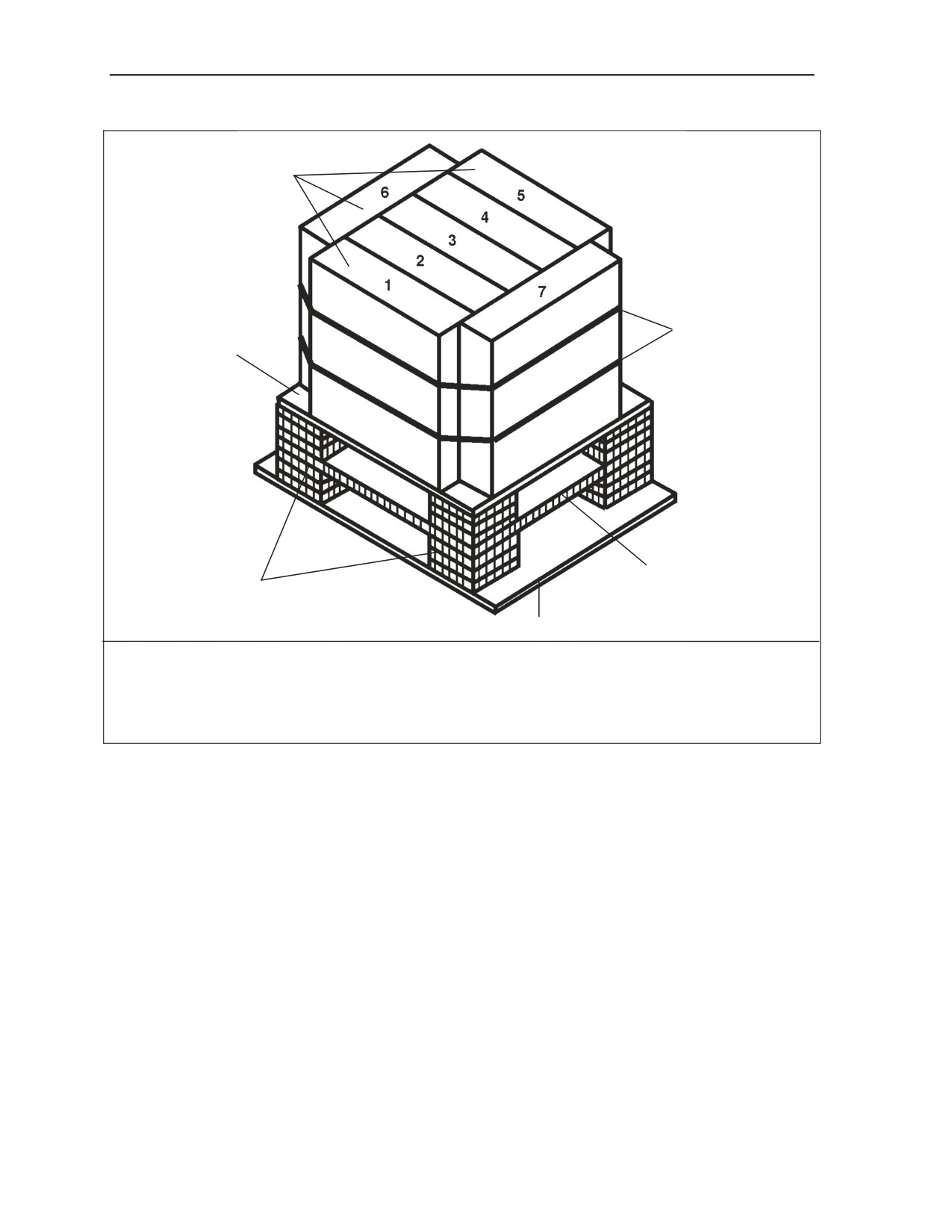

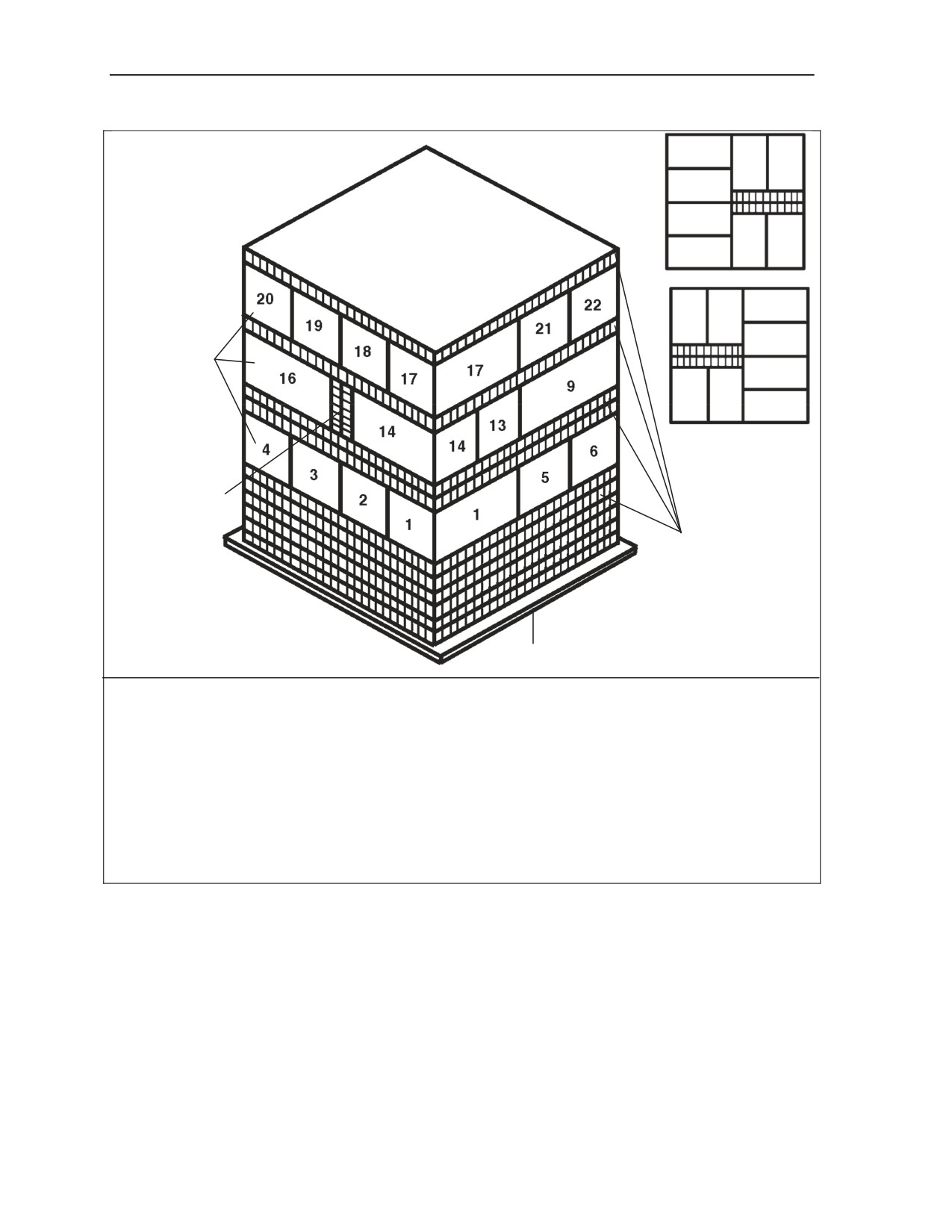

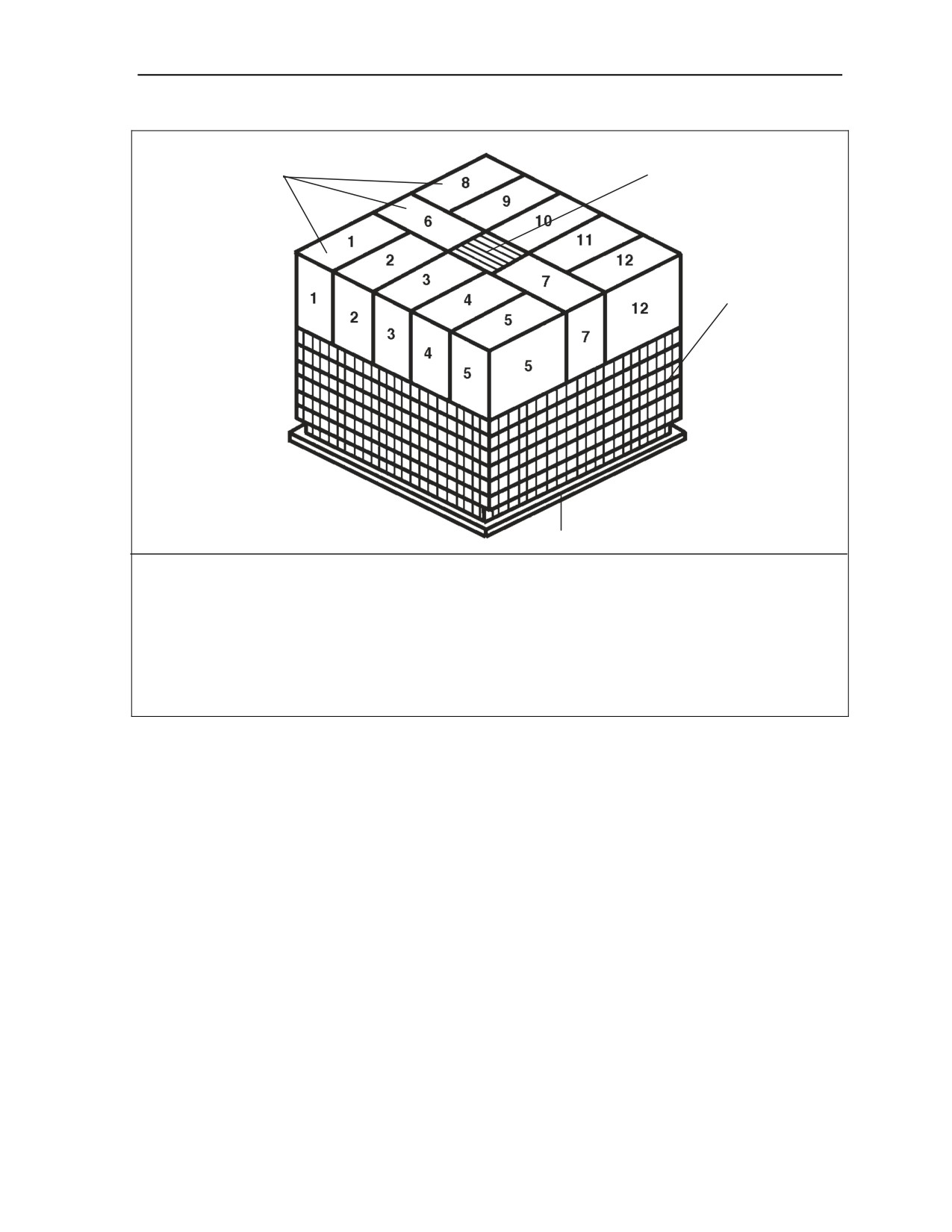

Figure 2-73. Ammunition Layout in an A-22 Cargo Bag for Low-Velocity Airdrop
2-78
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Preparing Low-Velocity A-22 Cargo Bag Loads
LAYER 2
LAYER 1
HONEYCOMB
FILLERS
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID

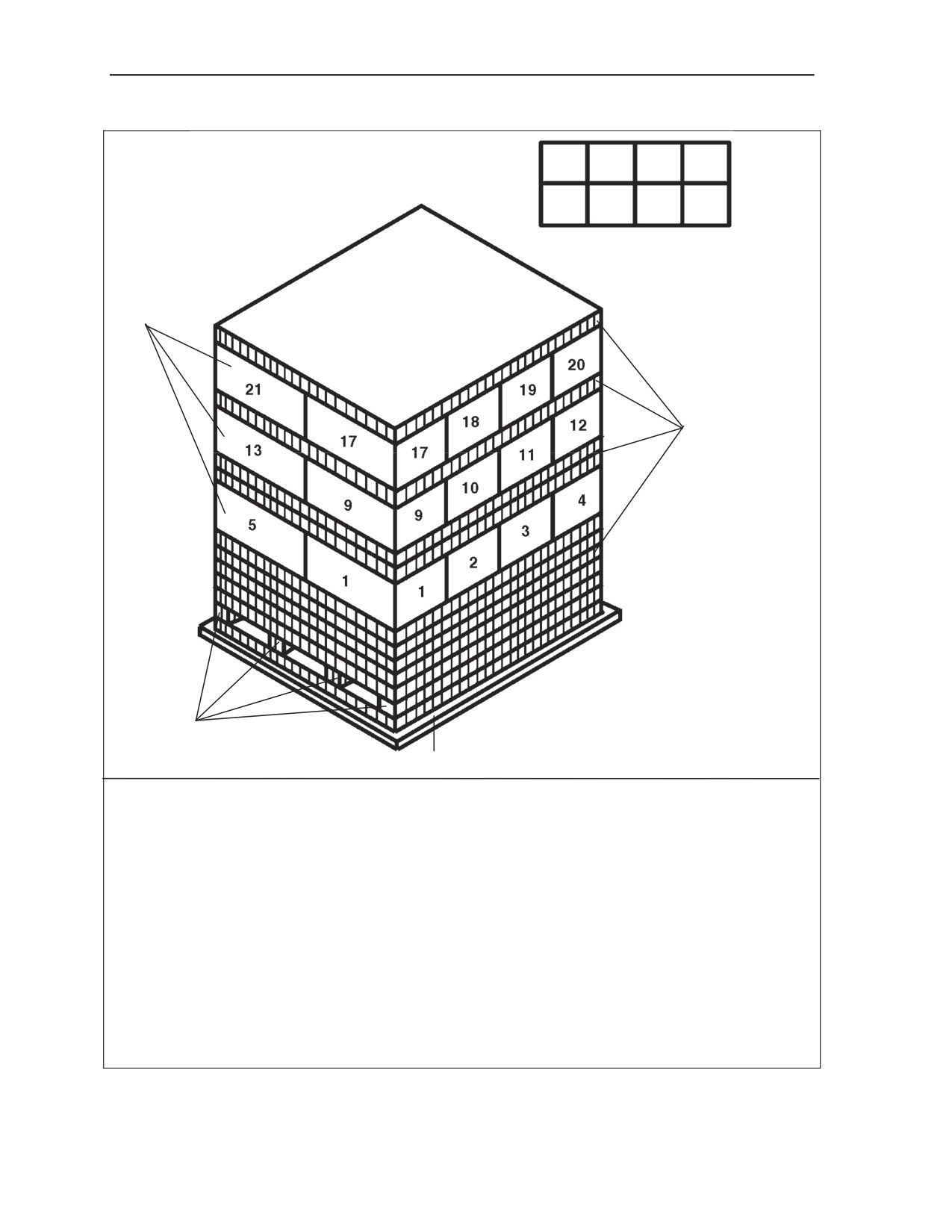

The following ammunition items are rigged in an A-22 cargo bag for low-velocity airdrop as shown in
Figure 2-74.

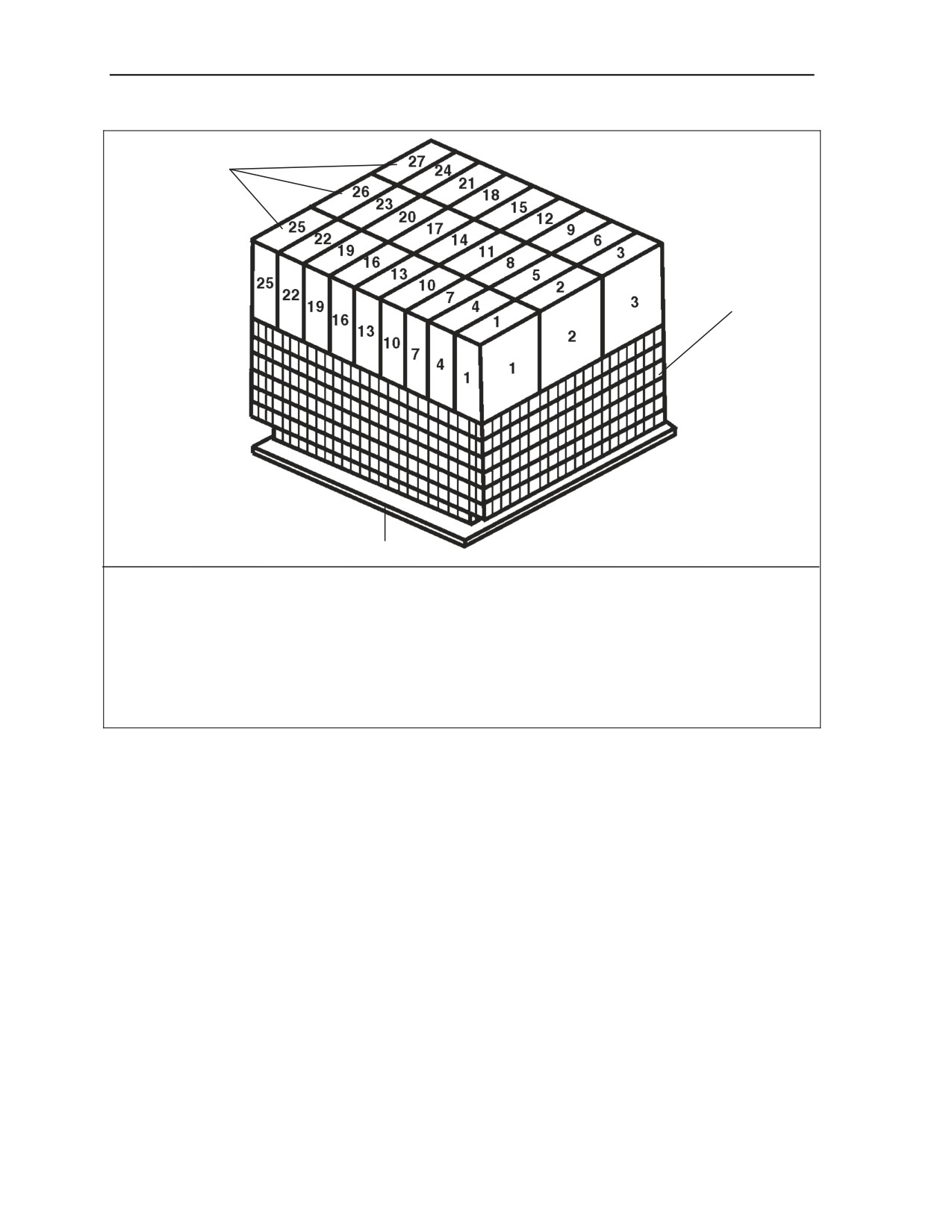

60-Millimeter Ammunition
Cartridge, 60-mm, M720A1, (DODIC 1310-BA16)
Cartridge, 60-mm, M768, (DODIC 1310-BA17)

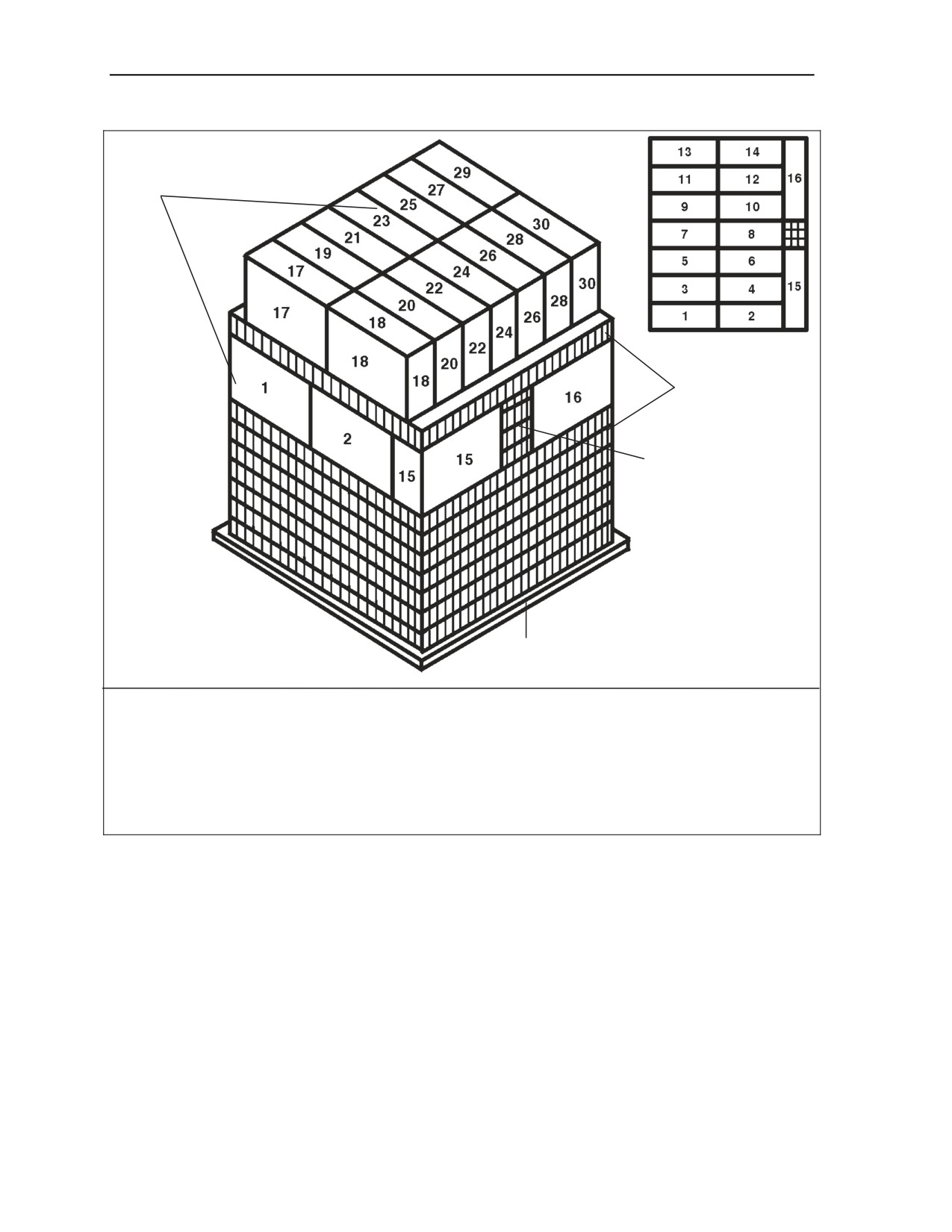

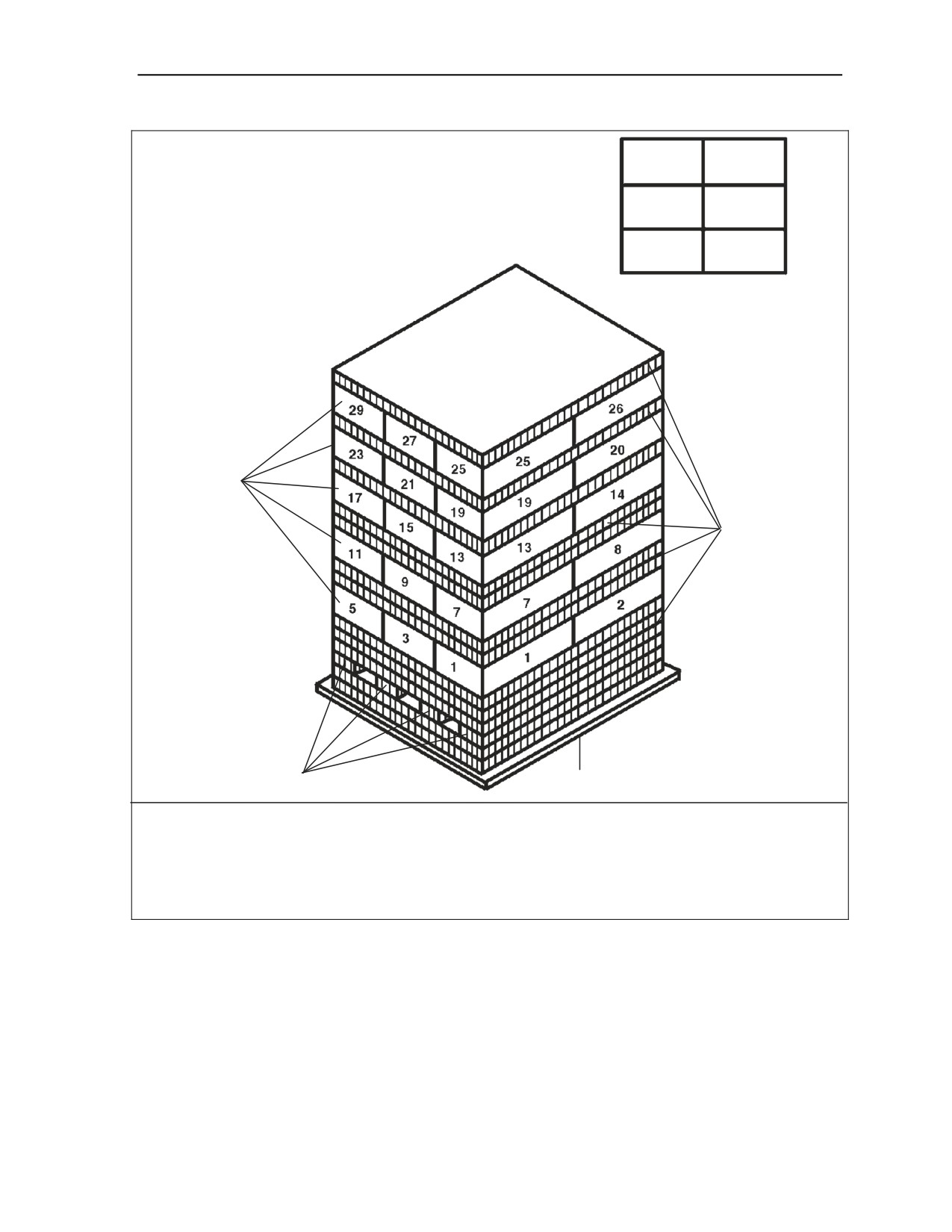

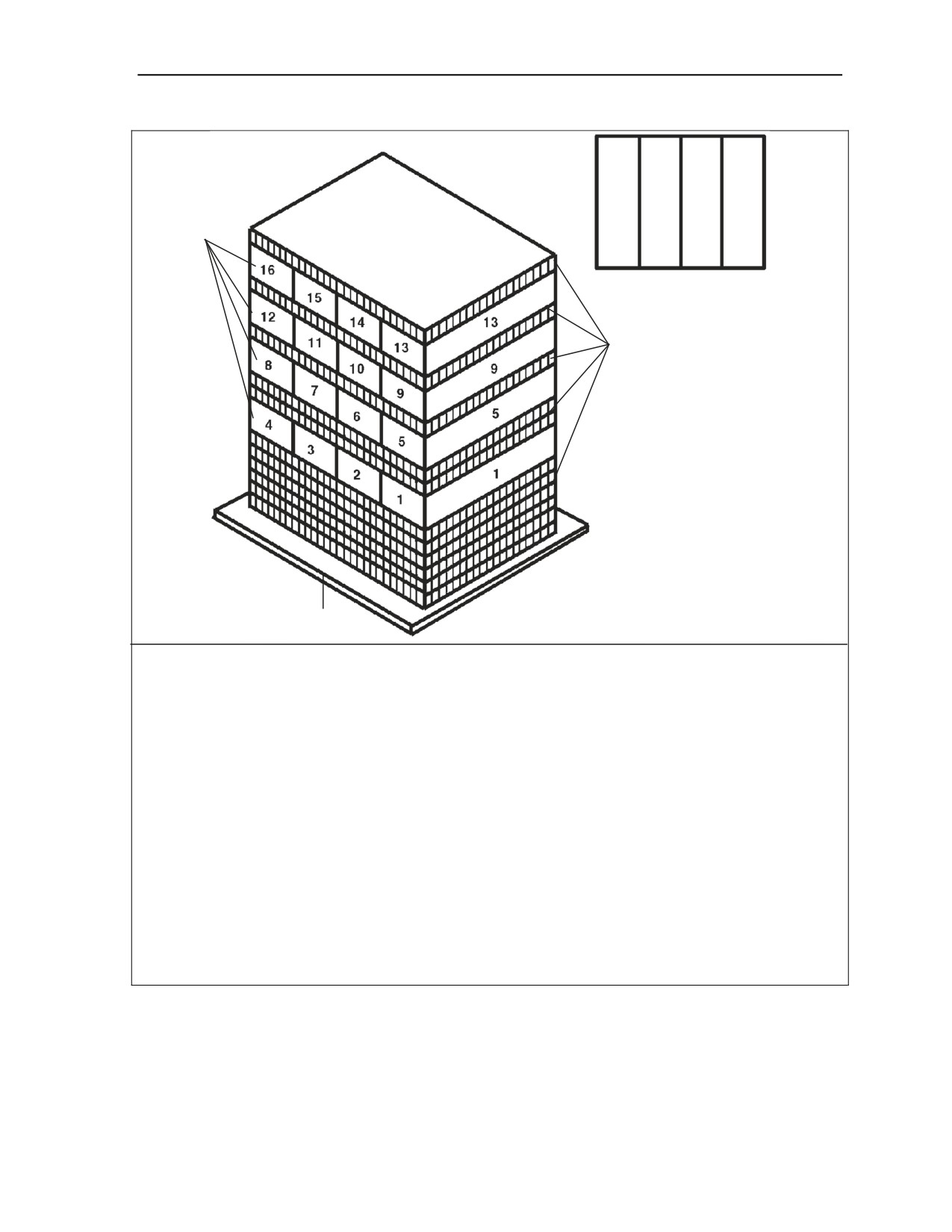

Figure 2-74. Ammunition Layout in an A-22 Cargo Bag for Low-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
2-79
Chapter 2
AMMUNITION
BOXES
LOAD SPREADER
(¾-IN PLYWOOD)
HONEYCOMB
LAYER
HONEYCOMB
HONEYCOMB
SKID
STACKS
STACKS
(12” X 12”)
(12” X 12”)

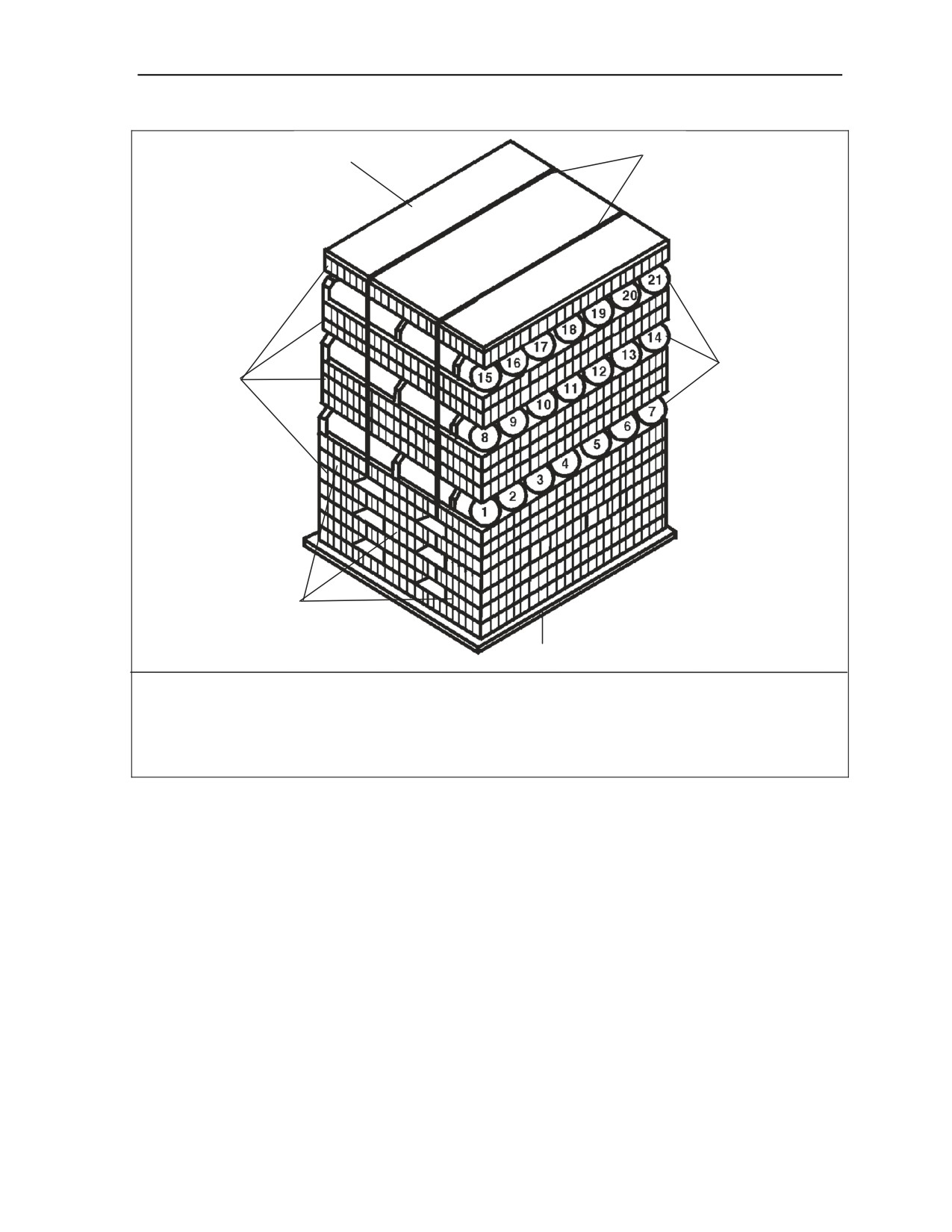

The following ammunition item is rigged in an A-22 cargo bag for low-velocity airdrop as shown in Figure
2-75.

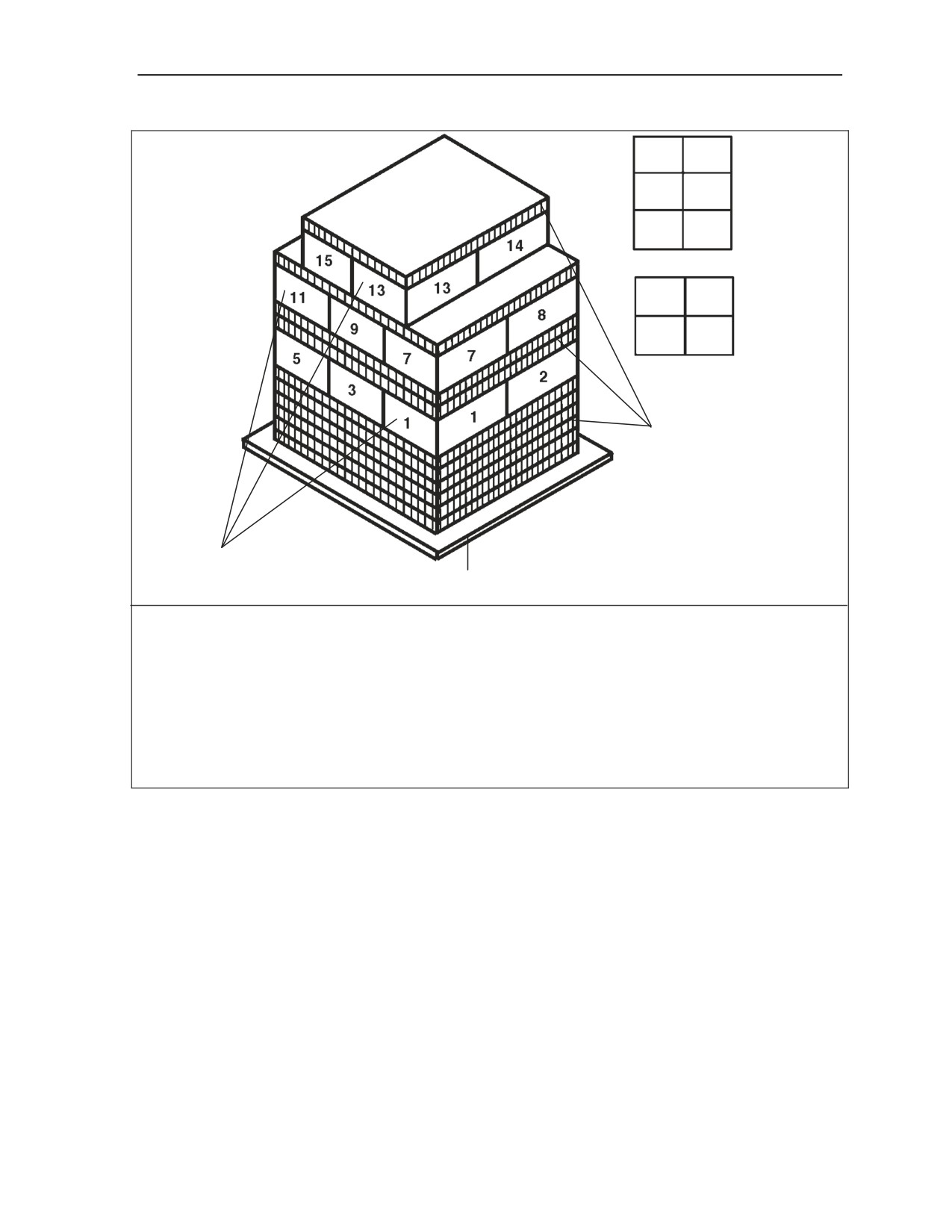

84-Millimeter Ammunition
Cartridge, 84-mm, AT4 Confined Space (CS), Reduced Sensitivity (RS)
(DODIC 1315-CA30)

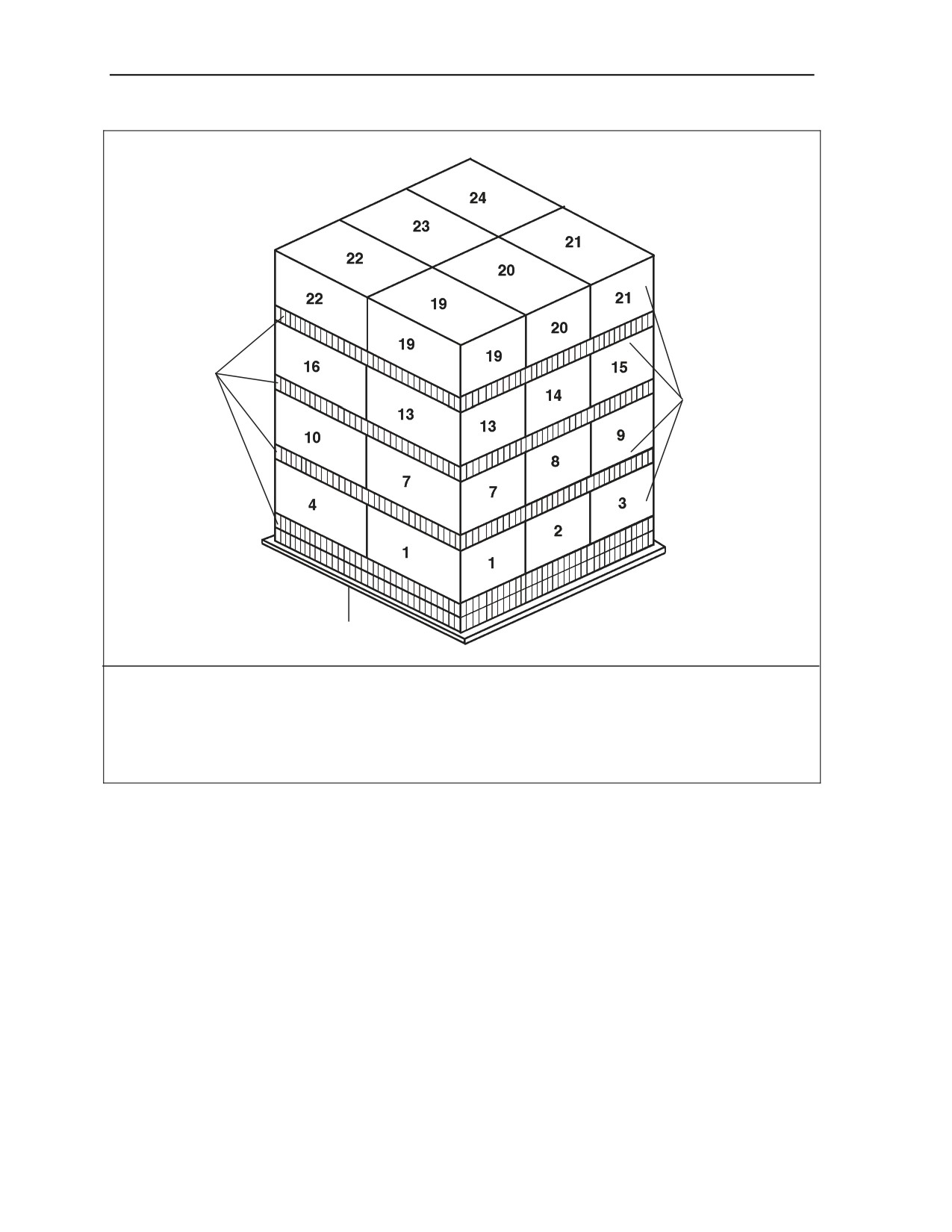

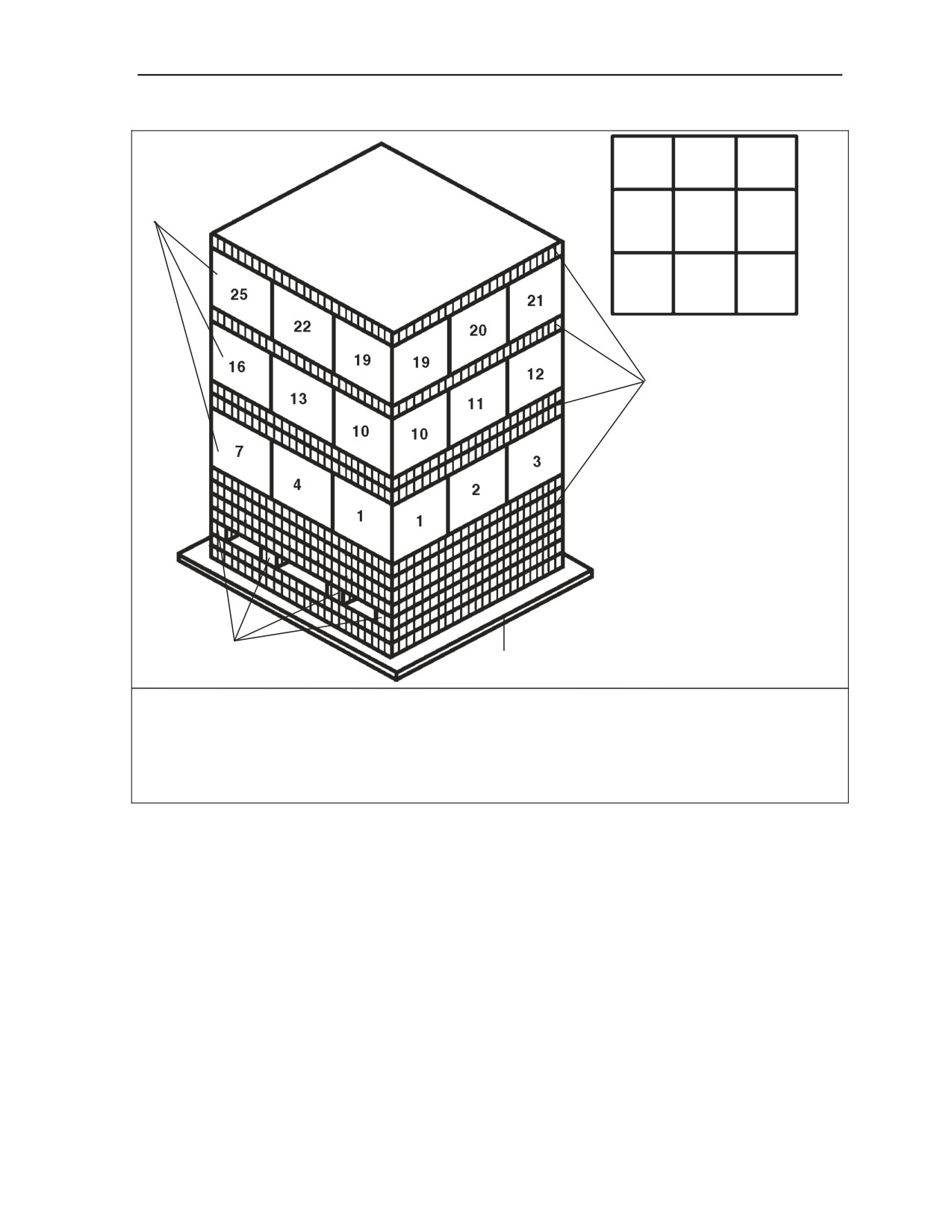

Figure 2-754. Ammunition Layout in an A-22 Cargo Bag for Low-Velocity Airdrop
2-80
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Chapter 3
Rigging High-Velocity A-22 Cargo Bag Loads
PREPARING A-22 CARGO BAG
3-1. Prepare the A-22 cargo bag according to FM 4-20.103/MCRP 4-11.3C/TO 13C7-1-11.
SPECIAL INSTRUCTIONS
3-2. Follow these special instructions when rigging A-22 cargo bags for high-velocity airdrop.
The ammunition loads are positioned in the A-22 cargo bag for high-velocity airdrop according
to the figures listed in this chapter.
A-22 cargo bags rigged for airdrop must NOT be more than 83 inches high for C-130 aircraft
and 101 inches for C-17 aircraft, including the parachute, without prior Air Force approval. Any
load that overhangs the edge of the standard 1- by 48- by 48-inch high-velocity A-22 skid must
be placed lengthwise in the aircraft.
Note: If the length of the load exceeds 48 inches but is too short for a double A-22 cargo bag,
use the rigging procedures for the stretch A-22 cargo bag in FM 4-20.103/MCRP 4-11.3C/TO
13C7-1-11 along with the skid and honeycomb layout in this manual.
When using the CVR system, the first layer of honeycomb must be 2 inches from all sides of the
skidboard.
Note: If the load is smaller than the length of the skidboard, place honeycomb filler sheets
vertically inside the A-22 container. The length of the A-22 container should equal the length of
the skidboard. This prevents the A-22 containers from shifting when the loads are restrained
inside the aircraft.
CAUTION
Steel strapping MUST NOT be used to bind a load below the second
layer of honeycomb. Steel strapping MUST NOT be used to bind
honeycomb layers to the skid.
The A-22 cargo bag must be closed and secured according to FM 4-20.103/MCRP 4-11.3C/TO
13C7-1-11.
PARACHUTE REQUIREMENTS
Select the correct parachute from Table 1-1. Attach the parachute to the rigged load according
to FM 4-20.103/MCRP 4-11.3C/TO 13C7-1-11.
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-1
Chapter 3
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID

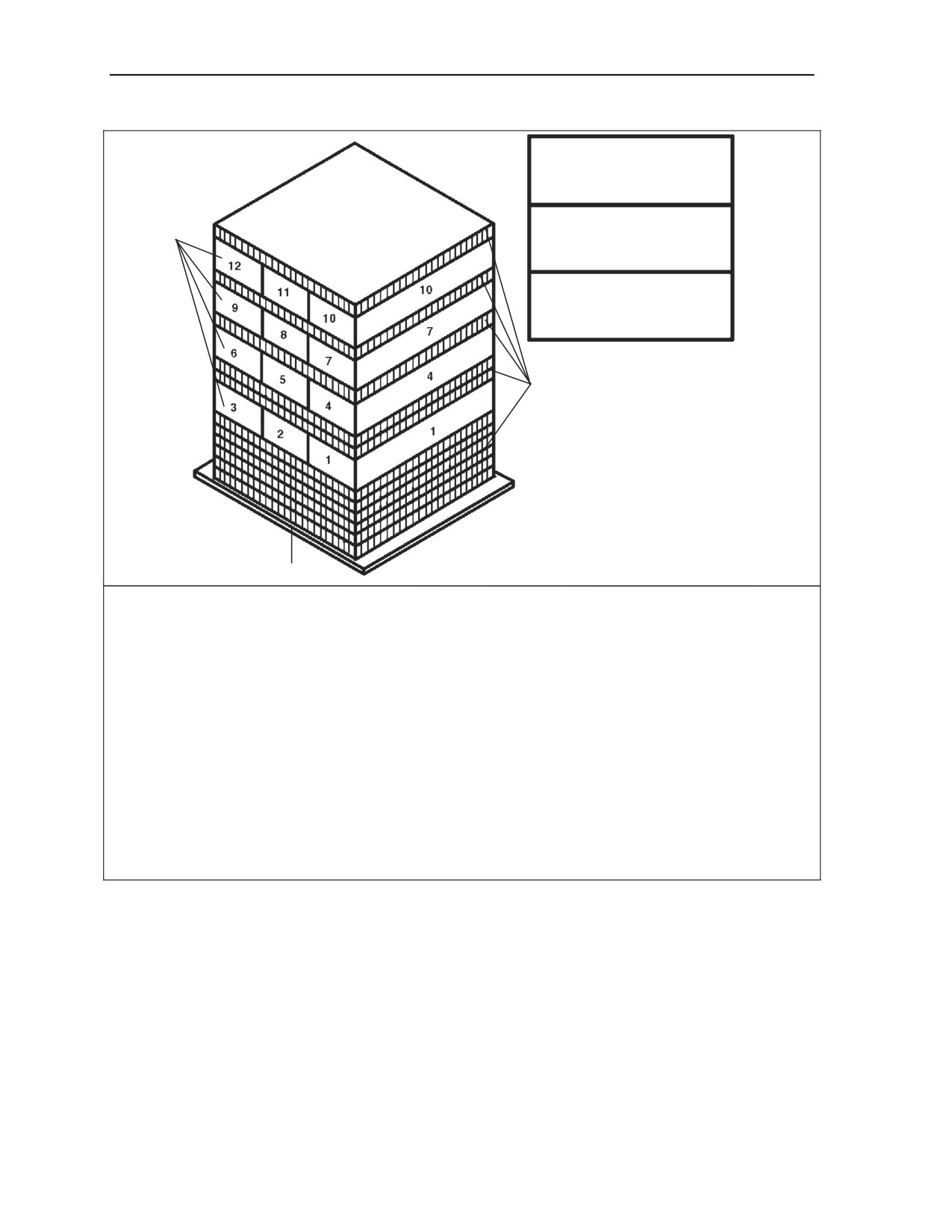

The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-1.

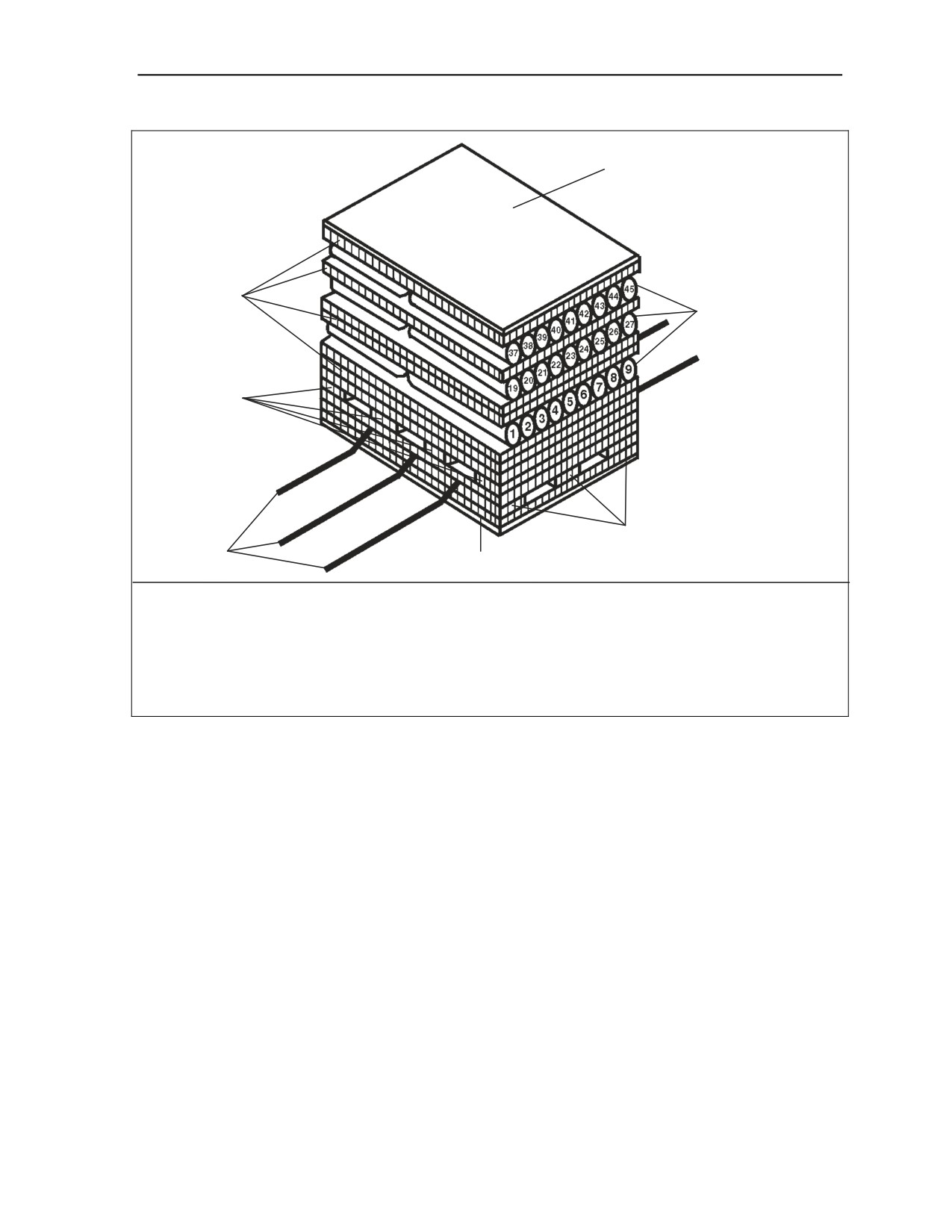

5.56-Millimeter Ammunition
Cartridge, 5.56-mm, Ball, M855, (DODIC 1305-A059)
Cartridge, 5.56-mm, Tracer, M856, (DODIC 1305-A063)
Cartridge, 5.56-mm, Tracer, M196, (DODIC 1305-A068)
Cartridge, 5.56-mm, Ball, M193, (DODIC 1305-A071)
7.62-Millimeter Ammunition
Cartridge, 7.62-mm, Ball, M59 and M80, (DODIC 1305-A122)
Cartridge, 7.62-mm, Tracer, M62, (DODIC 1305-A124)
Cartridge, 7.62-mm, Ball, Tracer, Linked with M13 Link, M80,
(DODIC 1305-A127)
Cartridge, 7.62-mm, 5-rd Clip, M80, (DODIC 1305-A130)
Cartridge, 7.62-mm, Ball, Tracer, Linked with M13 Link, M62,
(DODIC 1305-A131)
Cartridge, 7.62-mm, Ball, Tracer, M80/1 Linked M62 (DODIC 1305-A131)
Cartridge, 7.62-mm, Match, M118, (DODIC 1305-A136)
Cartridge, 7.62-mm, Tracer, M62, (DODIC 1305-A140)
Cartridge, 7.62-mm, Tracer, M62, Clipped, (DODIC 1305-A145)

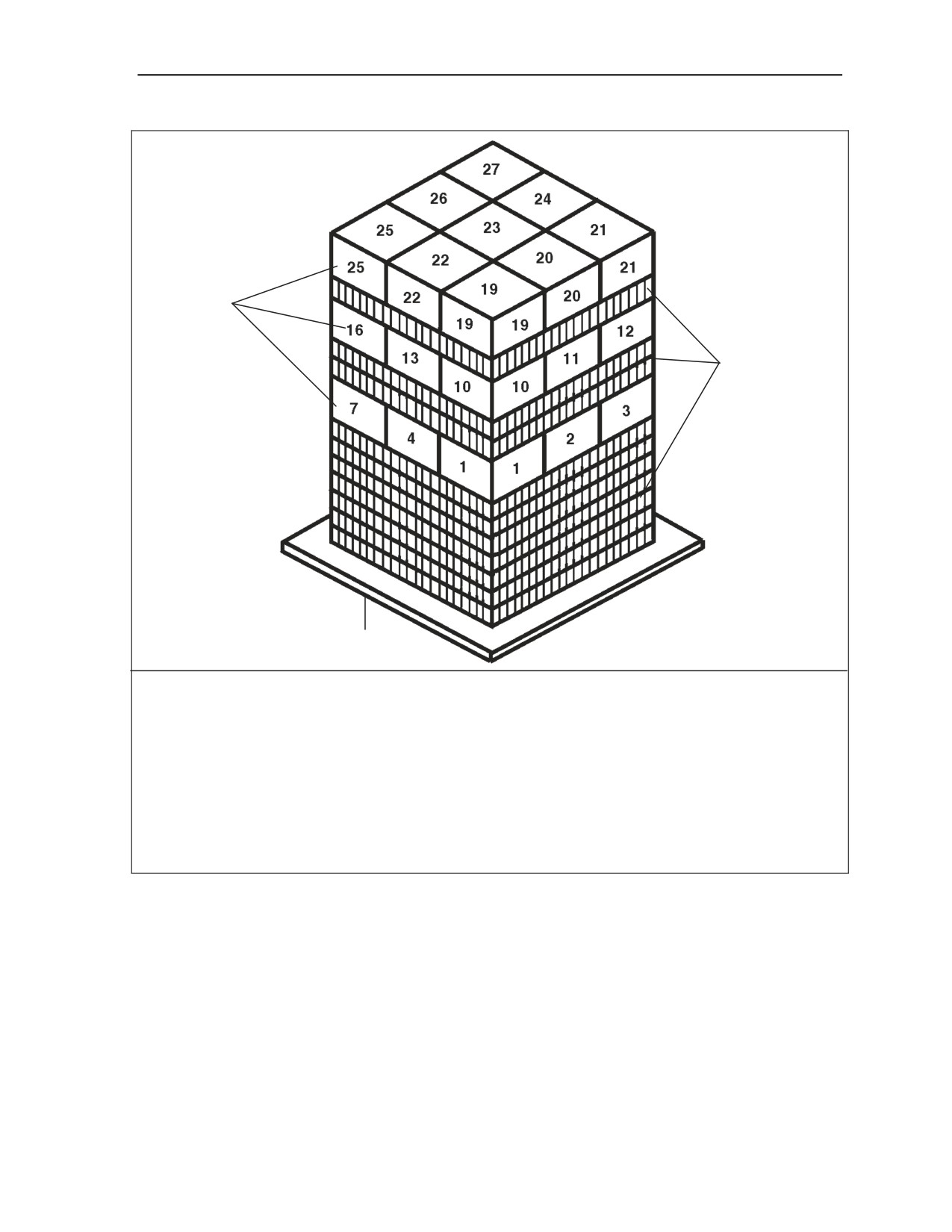

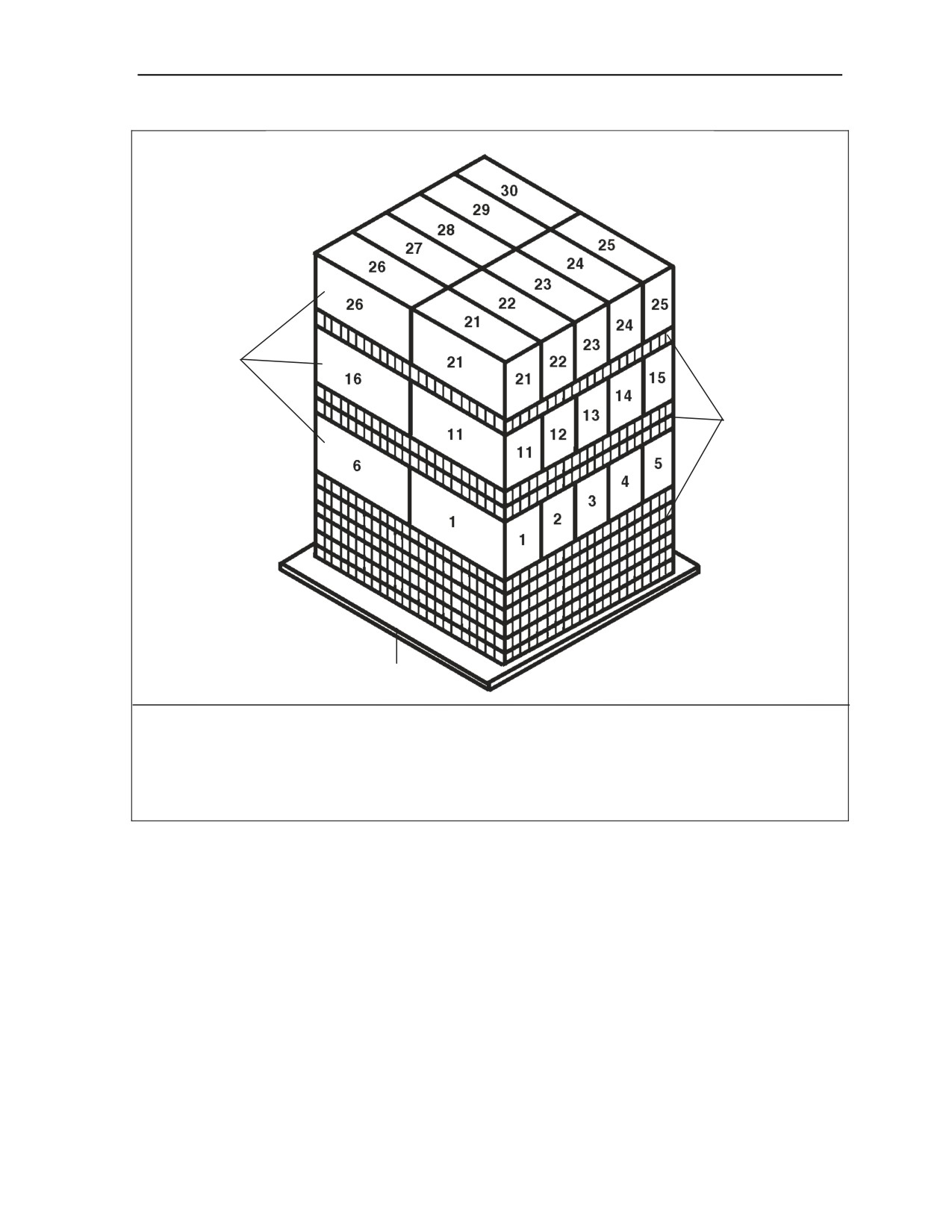

Figure 3-1. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-2
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
.30-Caliber Ammunition
Cartridge, Cal .30, AP, API, 8-rd Clip, Grade R, (DODIC 1305-A205)
Cartridge, Cal .30, AP, API, M2, Linked with M1 Link, Grade MG,
(DODIC 1305-A207)
Cartridge, Cal .30, AP, API, Linked with Tracer, (DODIC 1305-A209)
Cartridge, Cal .30, Ball, M2, (DODIC 1305-A212)
Cartridge, Cal .30, Tracer, M25, Linked, (DODIC 1305-A236)
.45-Caliber Ammunition
Cartridge, Cal .45, Ball, M1911, (DODIC 1305-A475)
.50-Caliber Ammunition
Cartridge, Cal .50, API, M8, (DODIC 1305-A531)
Cartridge, Cal .50, API, M8, Linked, (DODIC 1305-A533)
Cartridge, Cal .50, API-T, M1/M17 Linked, (DODIC 1305-A540)
Cartridge, Cal .50, API-T, M20, (DODIC 1305-A541)
Cartridge, Cal .50, API-T, M20, Linked with M2 Link, Grade AC,
(DODIC 1305-A543)
Cartridge, Cal .50, API-T, M20, Linked with M2 Link, Grade MG,
(DODIC 1305-A544)
Cartridge, Cal .50, Tracer, M17, Grade MG, (DODIC 1305-A571)
Cartridge, Cal .50, Tracer, M17, Linked with M2 Link, Grade AC,
(DODIC 1305-A572)
Cartridge, Cal .50, Spotter-Tracer, M48A2, (DODIC 1305-A574)
Cartridge, Cal .50, Linked, 4 API, M8, API-T, M20, (DODIC 1305-A576)
Cartridge, Cal .50, Linked, 4 API, M8, API-T, M20, (DODIC 1305-A577)
Cartridge, Cal .50, API-T, M20, Linked, (DODIC 1305-A585)
Cartridge, Cal .50, Linked, 4 API, M8, 1 API-T, M20, (DODIC 1305-A587)
Cartridge, Cal .50, Linked, 4 API, M8, 1 API-T, M20, (DODIC 1305-A589)
Cartridge, Cal .50, API Lowlite, Linked, 1 Tracer, M257, 2 MK 263, 2 MK211, 1
M20 Tracer, 4 M20, (DODIC 1305-AA50)
Incendiary Item
Burster, Incendiary, Field, M4 without Fuze, (DODIC 1345-K010)
Figure 3-1. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop (continued)
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-3
Chapter 3
¾-IN PLYWOOD
HONEYCOMB
LAYERS
LOAD SPREADER
(¾-IN PLYWOOD)
AMMUNITION
SKID
BOXES

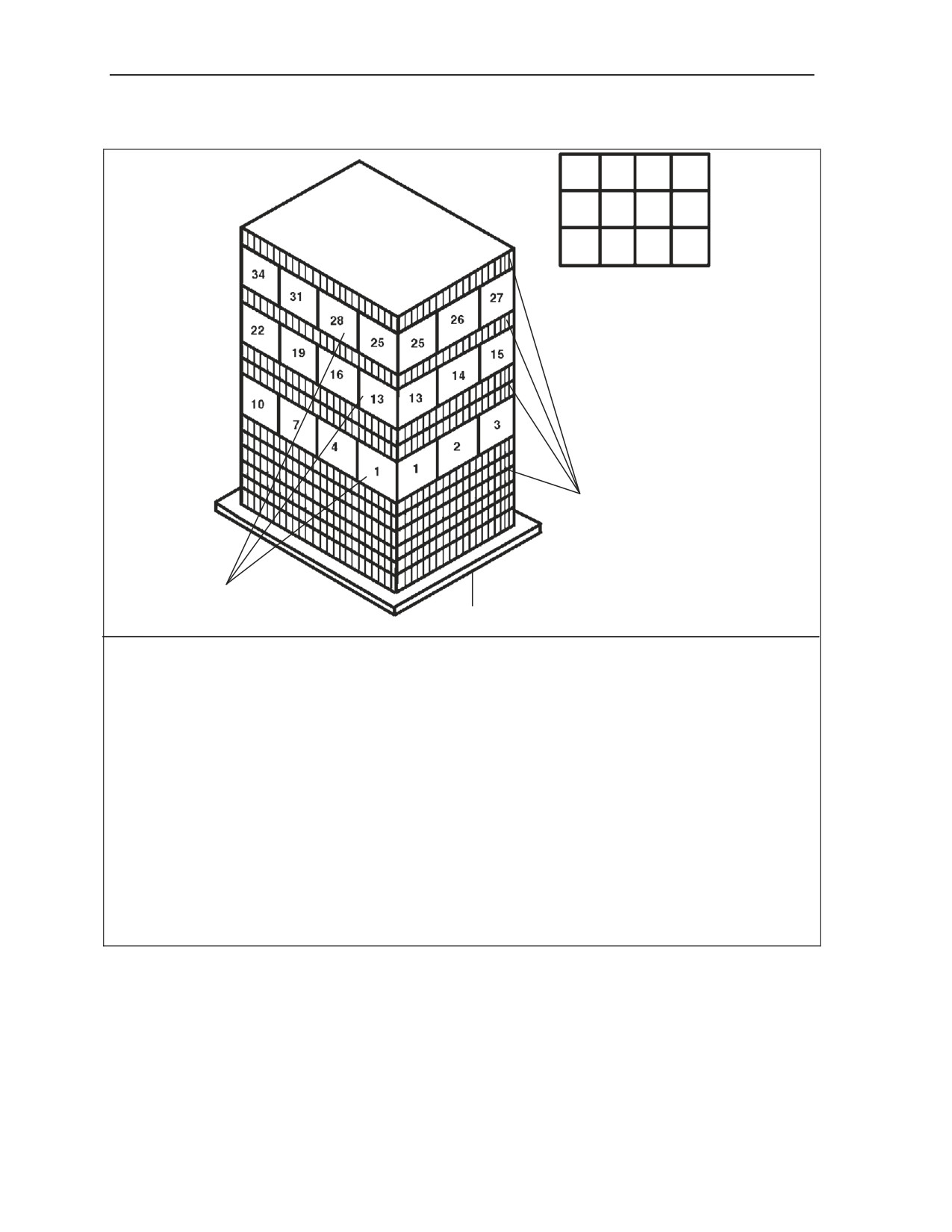

The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-2.

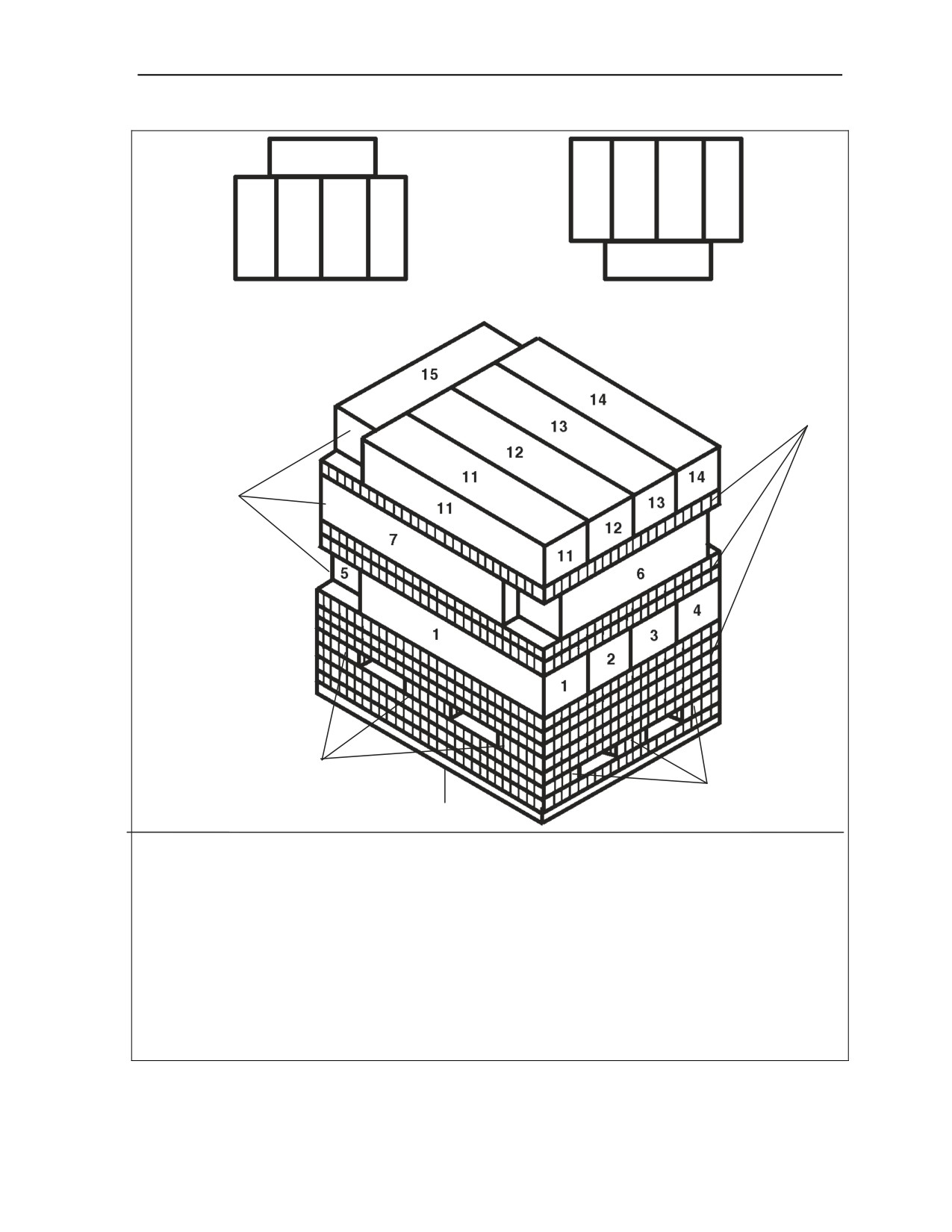

Shotgun Ammunition
Cartridge, 12-gauge Shotgun, No 00 Buckshot, M162, (DODIC 1305-A011)

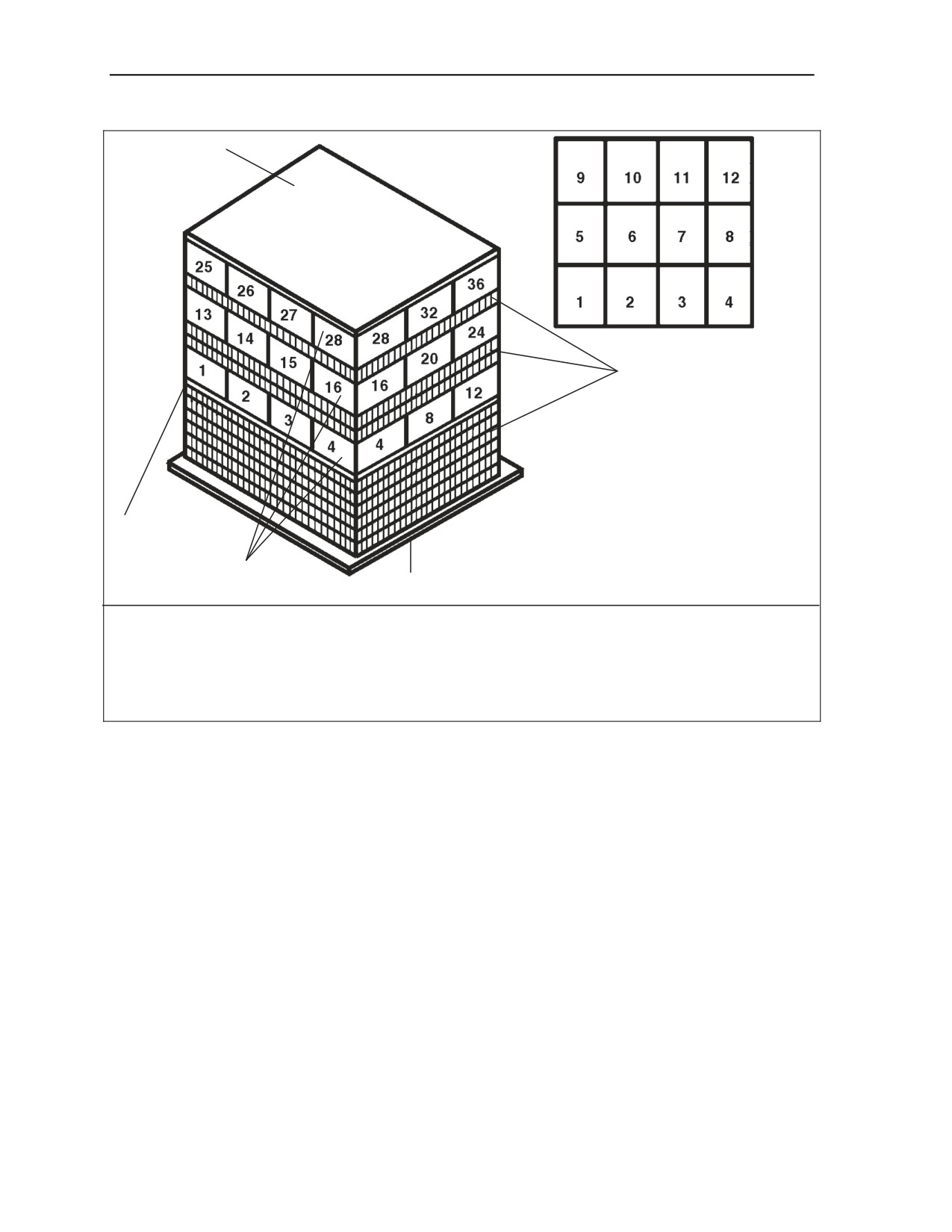

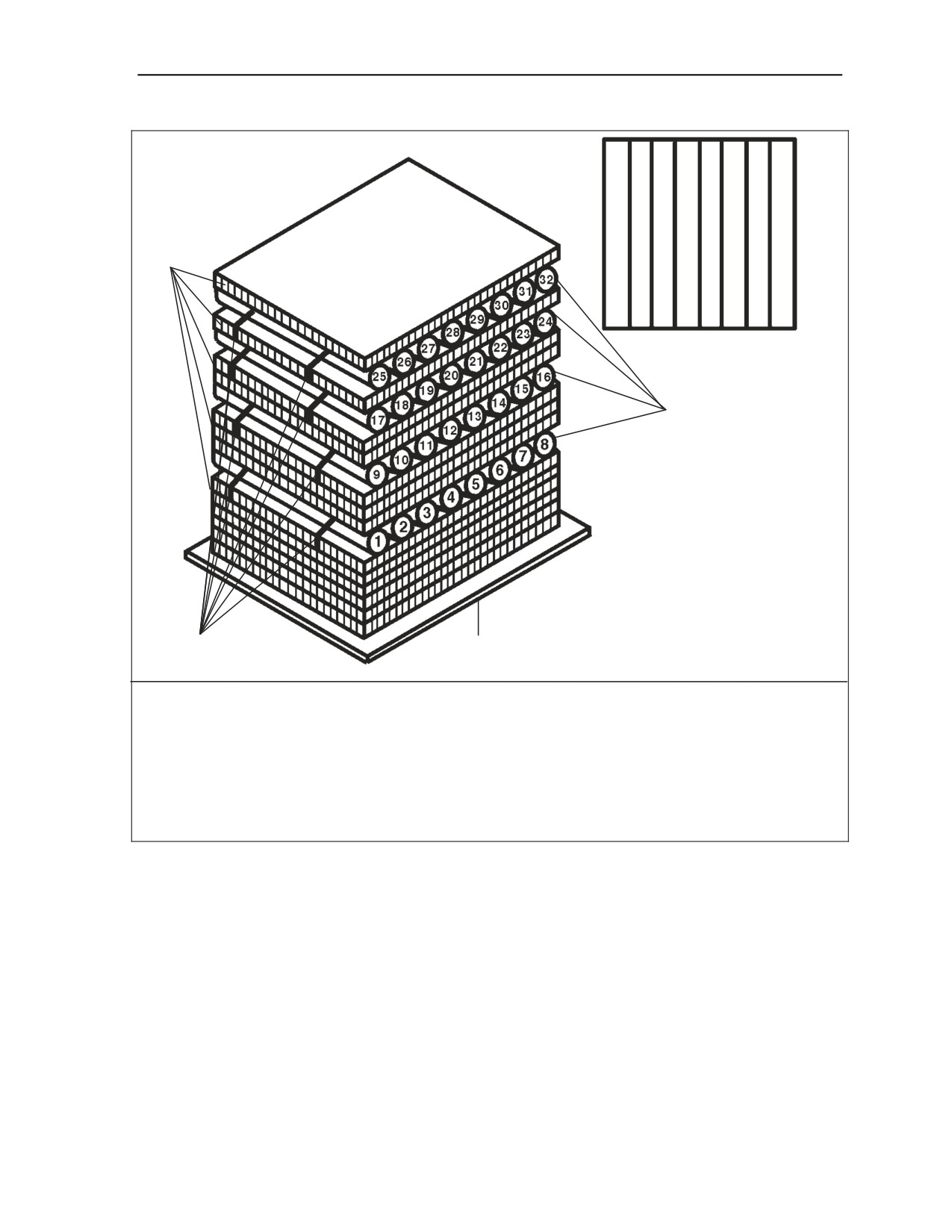

Figure 3-2. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-4
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
¾-IN PLYWOOD
HONEYCOMB
LAYERS
LOAD SPREADER
(¾-IN PLYWOOD)
AMMUNITION
BOXES
SKID

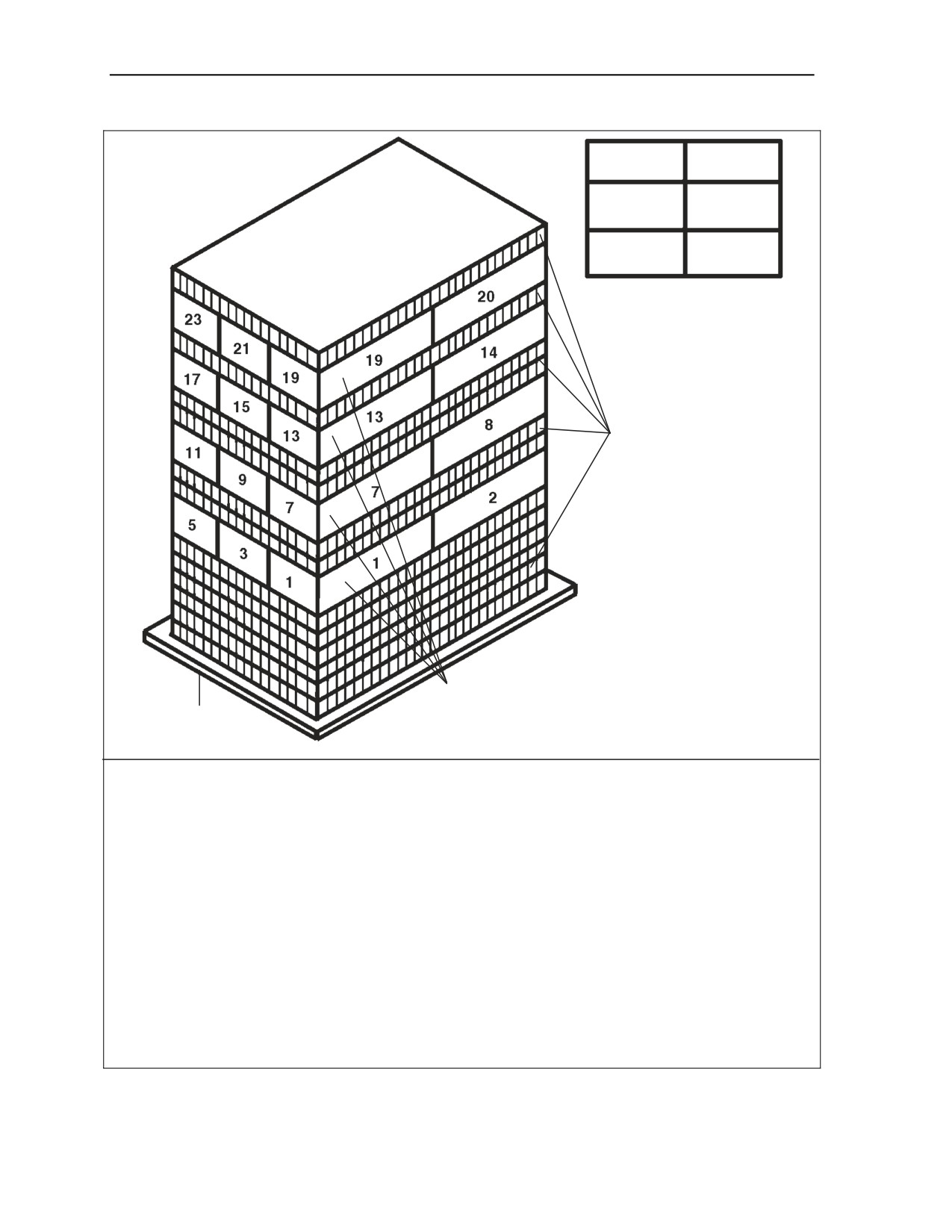

The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-3.

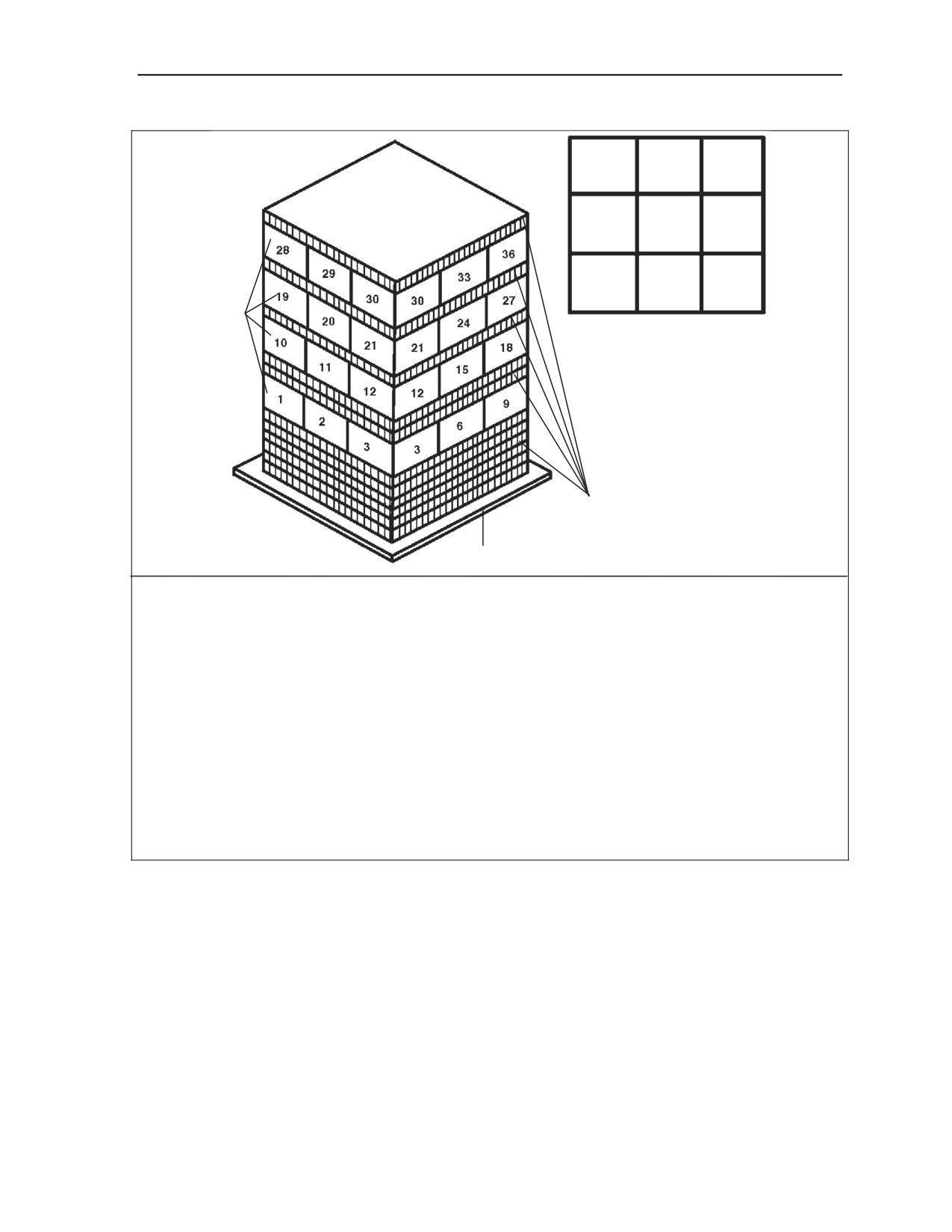

5.56-Millimeter Ammunition
Cartridge, 5.56-mm, Ball, M855 and Tracer, M856, Linked, (DODIC 1305-A064)

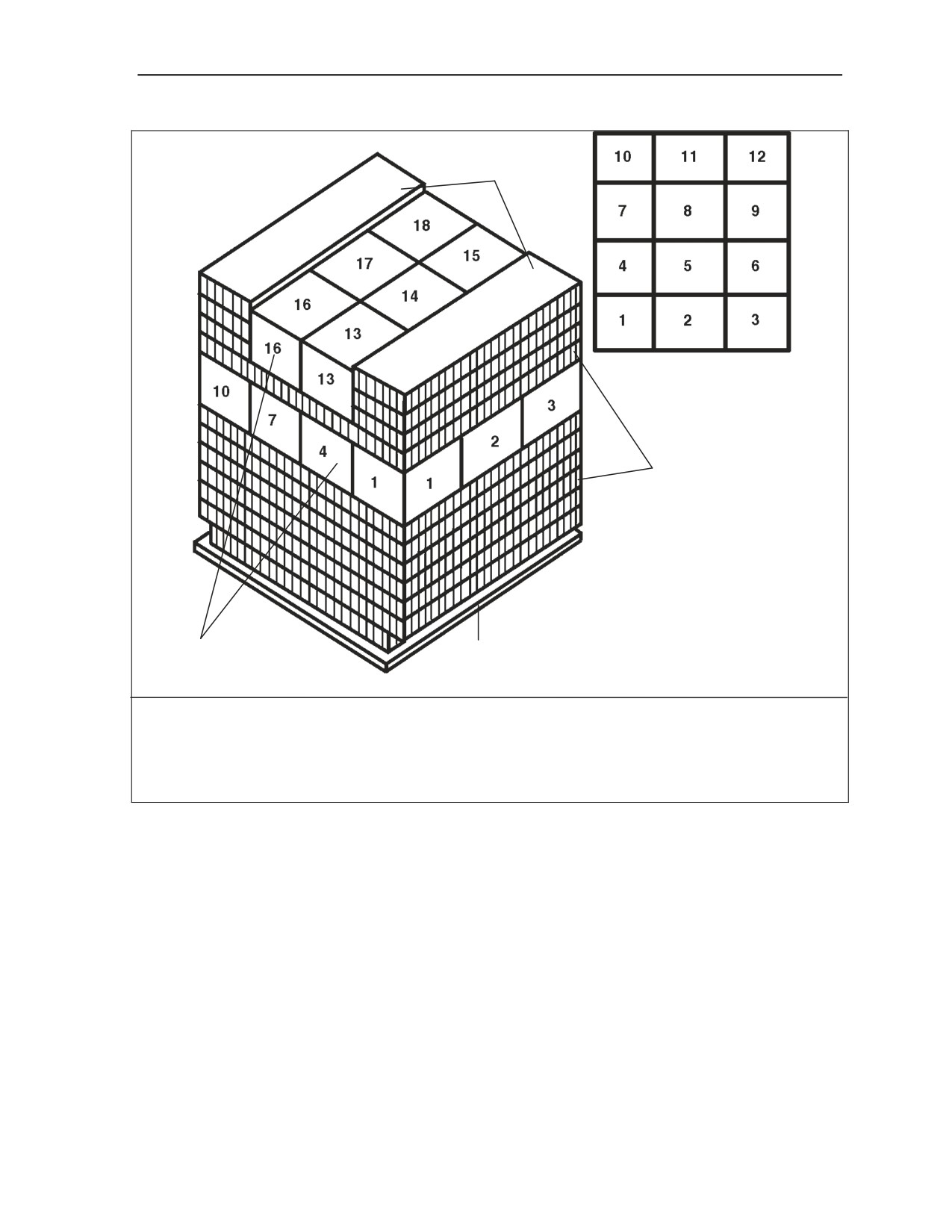

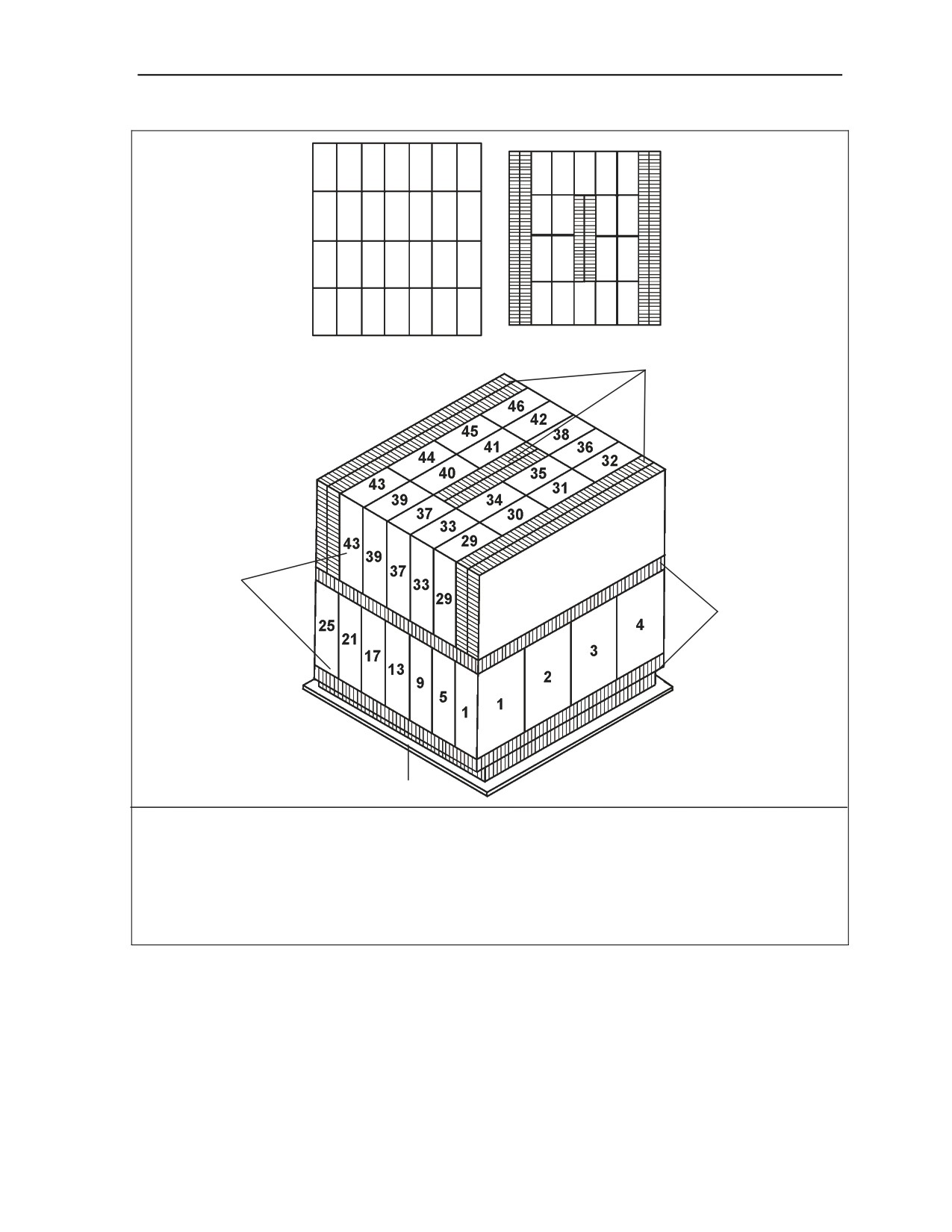

Figure 3-3. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-5
Chapter 3
HONEYCOMB
FILLERS
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-4.
7.62-Millimeter Ammunition
Cartridge, 7.62-mm, Ball, M80, Linked, (DODIC 1305-A143)
Cartridge, 7.62-mm, Tracer, M62, Linked, (DODIC 1305-A146)
.30-Caliber Ammunition
Cartridge, Cal .30, Ball, M2, Clipped, (DODIC 1305-A216)
Cartridge, Cal .30, Tracer, M1 or M25, Clipped, (DODIC 1305-A234)
Figure 3-4. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-6
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
LAYERS 1 & 2
LAYER 3
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-5.
.30-Caliber Ammunition
Cartridge, Cal .30, AP, API, Carton, Grade R, (DODIC 1305-A201)
Cartridge, Cal .30, AP, API, Carton, Grade MG, (DODIC 1305-A202)
.50-Caliber Ammunition
Cartridge, Cal .50, API-T, M20, Carton, Grade MG, (DODIC 1305-A542)
Figure 3-5. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-7
Chapter 3
HONEYCOMB
LAYERS
AMMUNITION
SKID
BOXES
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-6.
.30-Caliber Ammunition
Cartridge, Cal .30, Ball, M2, Clipped, (DODIC 1305-A214)
Cartridge, Cal .30, Tracer, M1, Clipped, (DODIC 1305-A232)
.32-Caliber Ammunition
Cartridge, Cal .32, Ball, Auto, 71 Grain, (DODIC 1305-A350)
.38-Caliber Ammunition
Cartridge, Cal .38, Special, Ball, M41, (DODIC 1305-A400)
.50-Caliber Ammunition
Cartridge, Cal .50, API, M8, Carton, Grade MG or API-T, M20
(DODIC 1305-A532)
Cartridge, Cal .50, API, M8, Linked with M2 Link, Grade MG
(DODIC 1305-A534)
40-Millimeter Ammunition
Cartridge, 40-mm, HEI-T, SD, M3, (DODIC 1310-B559)
Demolition Items
Charge, Demolition, Shaped, 40-lb, M3, (DODIC 1375-M421)
Dynamite, Military, M1, (DODIC 1375-M591)
Figure 3-6. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-8
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
HONEYCOMB
FILLERS
HONEYCOMB
LAYERS
AMMUNITION
SKID
BOXES
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-7.
9-Millimeter Ammunition
Cartridge, 9-mm, Ball, M882, (DODIC 1305-A363)
Figure 3-7. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-9
Chapter 3
HONEYCOMB
LAYERS
LOAD SPREADER
(¾-IN PLYWOOD)
AMMUNITION
SKID
BOXES
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-8.
20-Millimeter Ammunition
Cartridge, 20-mm, Linked, 4 HEI/TP-T, (DODIC 1305-A653)
Cartridge, 20-mm, Linked, 7 HEI, M56A3-1, M220, (DODIC 1305-A655)
Cartridge, 20-mm, Linked, HEAT-SD, M246, (DODIC 1305-A792)
Figure 3-8. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-10
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
HONEYCOMB
FILLERS
LAYERS 1 & 2
HONEYCOMB
LAYERS
SKID
AMMUNITION
BOXES
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-9.
25.4-Millimeter Ammunition
Cartridge, 25.4-mm, Decoy, M839, (DODIC 1305-A965)
Figure 3-9. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-11
Chapter 3
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-10.
25-Millimeter Ammunition
Cartridge, 25-mm, M791, (DODIC 1305-A974)
Cartridge, 25-mm, HEI-T, M792, w/ M758 Fuze, (DODIC 1305-A975)
Cartridge, 25-mm, M919, (DODIC 1305-A986)
Figure 3-10. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-12
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-11.
40-Millimeter Ammunition
Cartridge, 40-mm, Illuminating, M661, (DODIC 1310-B504)
Cartridge, 40-mm, Illuminating, M662, (DODIC 1310-B505)
Cartridge, 40-mm, Red Smoke, M713, (DODIC 1310-B506)
Cartridge, 40-mm, Green Smoke, M715, (DODIC 1310-B508)
Cartridge, 40-mm, Yellow Smoke, M716, (DODIC 1310-B509)
Figure 3-11. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-13
Chapter 3
HONEYCOMB
LAYERS
AMMUNITION
SKID
BOXES
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-12.
40-Millimeter Ammunition
Cartridge, 40-mm, HEDP, M33, (DODIC 1310-B470)
Cartridge, 40-mm, HEDP, Linked, M430, (DODIC 1310-B542)
Cartridge, 40-mm, HE, Linked, M383E1, (DODIC 1310-B571)
81-Millimeter Ammunition
Cartridge, 81-mm, HE, M362, (DODIC 1315-C222)
Cartridge, 81-mm, HE, M372, (DODIC 1315-C223)
Cartridge, 81-mm, HE, M43A1, (DODIC 1315-C225)
Cartridge, 81-mm, HE, M374A2, (DODIC 1315-C236)
Cartridge, 81-mm, HE, M374A2 with Fuze M524A5, (DODIC 1315-C256)
Cartridge, 81-mm, HE, M374A2 with Fuze M524A6, (DODIC 1315-C256)
Figure 3-12. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-14
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
Cartridge, 81-mm, HE, M374A2 with Fuze M567, (DODIC 1315-C256)
Cartridge, 81-mm, HE, M374A2 with Fuze M716, (DODIC 1315-C256)
Cartridge, 81-mm, Smoke, WP, M375A2 with Fuze PD 524A6,
(DODIC 1315-C276)
Grenade
Grenade, Hand, Fragmentation, M26 or M26A1, (DODIC 1330-G890)
Demolition Items
Charge, Demolition, Chain, M1, Eight 2 1/2-lb Tetrytol Charge Strung on
Detonating Cord, (DODIC 1375-M035)
Charge, Demolition, Block, M2, (DODIC 1375-M036)
Figure 3-12. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop (continued)
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-15
Chapter 3
HONEYCOMB
LAYERS
AMMUNITION
BOXES
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-13.
40-Millimeter Ammunition
Cartridge, 40-mm, Illuminating, M583A1, (DODIC 1310-B535)
Grenades
Cartridge, Grenade, Rifle, NATO, 7.62-mm, M64, (DODIC 1330-G839)
Grenade, Hand, Incendiary, TH-3, AN-M14 with Fuze M201A1,
(DODIC 1330-G900)
Antipersonnel and Antitank Mine
Mine, Antipersonnel, M16A1 with Fuze M605, (DODIC 1345-K092)
Demolition Items
Charge, Demolition Block, Comp, C4, 1 1/4-lb, M112, (DODIC 1375-M023)
Firing Device, Demolition, M3, Pull-Release Type, (DODIC 1375-M629)
Figure 3-13. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-16
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
AMMUNITION
HONEYCOMB
BOXES
FILLERS
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-14.
30-Millimeter Ammunition
Cartridge, 30-mm, Target Practice, M788 (DODIC1305-B118)
Cartridge, 30-mm, HE, Dual Purpose, M789, (DODIC 1305-B129)
Cartridge, 30-mm, HE, Dual Purpose, M789, (DODIC 1305-B130)
Figure 3-14. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-17
Chapter 3
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB
FILLERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-15.
40-Millimeter Ammunition
Cartridge, 40-mm, HEDP, Linked, M430, (DODIC 1310-B542)
Cartridge, 40-mm, TP, M918, (DODIC 1310-B584)
Figure 3-15. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-18
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB STRIPS
SKID
(6-IN WIDE)
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-16.
40-Millimeter Ammunition
Cartridge, 40-mm, HEDP, M433, (DODIC 1310-B546)
Figure 3-16. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-19
Chapter 3
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-17.
40-Millimeter Ammunition
Cartridge, 40-mm, AP-T, M81, (DODIC 1310-B552)
Cartridge, 40-mm, HE-T, SD, M3, MK11, MK2, (DODIC 1310-B562)
Figure 3-17. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-20
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB STRIPS
(6-IN WIDE)
SKID
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-18.
40-Millimeter Ammunition
Cartridge, 40-mm, HE, Linked, M384, (DODIC 1310-B572)
Figure 3-18. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-21
Chapter 3
LAYERS 1 & 3
AMMUNITION
BOXES
LAYER 2
HONEYCOMB
FILLERS
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-19.
60-Millimeter Ammunition
Cartridge, 60-mm, Illuminating, M83A3, (DODIC 1310-B627)
Cartridge, 60-mm, Smoke, WP, M302A1, (DODIC 1310-B630)
Flare and Signal Items
Signal, Illuminating, A/C, Single Star, AN-M43A2, Red, (DODIC 1370-L231)
Signal, Illuminating, A/C, Single Star, AN-M45A2, Green, (DODIC 1370-L233)
Figure 3-19. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-22
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-20.
60-Millimeter Ammunition
Cartridge, 60-mm, HE, M49A4, (DODIC 1310-B632)
Grenades
Grenade, Hand, Smoke, HC, ABC, AN-M18 with Fuze, (DODIC 1330-G930)
Grenade, Hand, Green Smoke, M18 with Fuze, (DODIC 1330-G940)
Grenade, Hand, Yellow Smoke, M18 with Fuze, (DODIC 1330-G945)
Grenade, Hand, Red Smoke, M18 with Fuze, (DODIC 1330-G950)
Grenade, Hand, Violet Smoke, M18 with Fuze M201A1, (DODIC 1330-G955)
Grenade, Hand, Riot Control, M7A3 with Fuze, (DODIC 1330-G963)
Figure 3-20. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-23
Chapter 3
LAYERS 1 & 3
LAYERS 2 & 4
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-21.
81-Millimeter Ammunition
Cartridge, 81-mm, Illuminating, M301A3, (DODIC 1315-C226)
Figure 3-21. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-24
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-22.
81-Millimeter Ammunition
Cartridge, 81-mm, Smoke, WP, M57, (DODIC 1315-C230)
Figure 3-22. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-25
Chapter 3
AMMUNITION
BOXES
STEEL
STRAPPING
LOAD SPREADER
(¾-IN PLYWOOD)
HONEYCOMB
HONEYCOMB
LAYER
STACKS
(36” X 48”)
(12” X 17”)
SKID
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-23.
84-Millimeter Ammunition
Cartridge, 84-mm, M136 with Launcher (AT4), (DODIC 1315-C995)
Figure 3-23. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-26
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-24.
90-Millimeter Ammunition
Cartridge, 90-mm, WP, M313C, (DODIC 1315-C258)
Cartridge, 90-mm, HE, M71, (DODIC 1315-C265)
Cartridge, 90-mm, HE, M71, (DODIC 1315-C266)
Cartridge, 90-mm, HE, M71, (DODIC 1315-C267)
Cartridge, 90-mm, Smoke, WP, M313, (DODIC 1315-C273)
Cartridge, 90-mm, APERS-T, M580, (DODIC 1315-C275)
Cartridge, 90-mm, HE-T, M71A1 with Fuze PD M557, (DODIC 1315-C280)
Cartridge, 90-mm, AP-T, M318 or M318A1, (DODIC 1315-C285)
Cartridge, 90-mm, HEP-T, T142E3, (DODIC 1315-C292)
Cartridge, 90-mm, HEAT, M431A1, (DODIC 1315-C294)
Cartridge, 90-mm, Canister, M377, (DODIC 1315-C601)
Figure 3-24. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-27
Chapter 3
105-Millimeter Ammunition
Cartridge, 105-mm, HE, M1, (DODIC 1315-C443)
Cartridge, 105-mm, HE, M1, (DODIC 1315-C444)
Cartridge, 105-mm, HE, M1, (DODIC 1315-C445)
Cartridge, 105-mm, HEP-T, M327, (DODIC 1315-C448)
Cartridge, 105-mm, Illuminating, M314A3, (DODIC 1315-C449)
Cartridge, 105-mm, Smoke, HC, BE, M84 or M84A1, (DODIC 1315-C452)
Cartridge, 105-mm, Smoke, WP, M60, (DODIC 1315-C454)
Cartridge, 105-mm, HE, M444, (DODIC 1315-C462)
Cartridge, 105-mm, Tactical, CS, M629, (DODIC 1315-C468)
Cartridge, 105-mm, Smoke, WP, M60, (DODIC 1315-C477)
Cartridge, 105-mm, APERS-T, M546 with Fuze MT M563, (DODIC 1315-C513)
106-Millimeter Ammunition
Cartridge, 106-mm, HEAT, M344A1, (DODIC 1315-C650)
Cartridge, 106-mm, HEP-T, M346A1, (DODIC 1315-C651)
Cartridge, 106-mm, APERS-T, M581, (DODIC 1315-C660)
Figure 3-24. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop (continued)
3-28
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
LAYERS 1 & 3
LAYER 2
HONEYCOMB
LAYERS
AMMUNITION
BOXES
HONEYCOMB STRIPS
(6-IN WIDE)
HONEYCOMB STRIPS
SKID
(6-IN WIDE)
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-25.
90-Millimeter Ammunition
Cartridge, 90-mm, HEAT, M371, (DODIC 1315-C282)
Demolition Items
Charge, Demolition, Block, 40-lb Cratering Ammonium Nitrate,
(DODIC 1375-M039)
Cord, Detonating, Reinforced Pliofilm/Wrapped Waterproof, Type I,
(DODIC 1375-M456)
Figure 3-25. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-29
Chapter 3
AMMUNITION
BOXES
HONEYCOMB
LAYERS
HONEYCOMB STRIPS
(4-IN WIDE)
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-26.
90-Millimeter Ammunition
Cartridge, 90-mm, Canister, APERS, M590, (DODIC 1315-C410)
Antipersonnel and Antitank Mine
Mine, AP, M26, (DODIC 1345-K146)
Demolition Items
Charge, Demolition, Block, 1/2-lb TNT, (DODIC 1375-M031)
Charge, Demolition, Block, 1-lb TNT, (DODIC 1375-M032)
Firing Device, Demolition, M5, Pressure Release Type, (DODIC 1375-M627)
Firing Device, Demolition, M1, Pull Type, (DODIC 1375-M630)
Figure 3-26. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-30
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
¾-IN PLYWOOD
HONEYCOMB
LAYERS
AMMUNITION
HONEYCOMB STRIPS
(6-IN WIDE)
HONEYCOMB STRIPS
(6-IN WIDE)
STEEL
SKID
STRAPPING
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-27.
90-Millimeter Ammunition
(Rigging Fiber Container)
Cartridge, 90-mm, Canister, APERS, M590, (DODIC 1315-C410)
Figure 3-27. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-31
Chapter 3
AMMUNITION
BOXES
HONEYCOMB
LAYERS
SKID
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-28.
105-Millimeter Ammunition
Cartridge, 105-mm, HE, M548E1, (DODIC 1315-C463)
Cartridge, 105-mm, APDS-T, M728, (DODIC 1315-C494)
Cartridge, 105-mm, APDS-T, M392A2, (DODIC 1315-C505)
Cartridge, 105-mm, HEAT-T, M456A1E2, (DODIC 1315-C508)
Cartridge, 105-mm, TP-T, M490, (DODIC 1315-C511)
Cartridge, 105-mm, Smoke, WP-T, M416 with Fuze BD M534A1
(DODIC 1315-C512)
Cartridge, 105-mm, HEP-T, M393A2, (DODIC 1315-C518)
Cartridge, 105-mm, APER-T, M494 with Fuze M571, (DODIC 1315-C519)
Figure 3-28. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-32
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
HONEYCOMB
LAYERS
CARTRIDGES
IN FIBER
CONTAINERS
STEEL
SKID
STRAPPING
The following ammunition items are rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-29.
105-Millimeter Ammunition
(Rigging Fiber Containers)
Cartridge, 105-mm, HEAT-T, M456A1E2, (DODIC 1315-C508)
Cartridge, 105-mm, TP-T, M490, (DODIC 1315-C511)
Figure 3-29. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-33
Chapter 3
¾-IN PLYWOOD
AMMUNITION
HONEYCOMB
LAYERS
HONEYCOMB STRIPS
STEEL
(10” X 45 ¾”)
STRAPPING
SKID
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-30.
105-Millimeter Ammunition
Cartridge, 105-mm, APFSDS-T, M833, (DODIC 1315-C524)
Figure 3-30. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
3-34
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
23 October 2006
Rigging High-Velocity A-22 Cargo Bag Loads
STEEL
¾-IN PLYWOOD
STRAPPING
AMMUNITION
HONEYCOMB
LAYERS
HONEYCOMB STRIPS
(12-IN WIDE)
SKID
The following ammunition item is rigged in an A-22 cargo bag for high-velocity airdrop as shown in
Figure 3-31.
105-Millimeter Ammunition
Cartridge, 105-mm, APFSDS-T, M900E1, (DODIC 1315-C543)
Figure 3-31. Ammunition Layout in an A-22 Cargo Bag for High-Velocity Airdrop
23 October 2006
FM 4-20.153/MCRP 4-11.3B/TO 13C7-18-41
3-35
|
|
