4. СМЕШАННОЕ СЦЕПЛЕНИЕ В ПАССАЖИРСКИХ ПОЕЗДАХ

Пассажирские поезда обычно формируются из вагонов с однотипным сцеплением. Как исключение, разрешается к поезду, составленному из вагонов, оборудованных автосцепкой, прицеплять вагоны с винтовой упряжью с постановкой их в хвост поезда одной группой.

Ввиду того что применение двухзвенных цепей в пассажирских поездах не допускается, сцепление производится при помощи крюка тендера паровоза серии ФД с винтовой стяжкой. Хвостовик этого крюка удлинён и на конце его имеется овальное отверстие с размерами, соответствующими клину тягового хомута автосцепки. Крюк (фиг. 103) временно устанавливается на одном конце вагона .взамен автосцепки. Для того чтобы крюк имел достаточно надёжную опору в окне буферного бруса, с ударной розетки снимается центрирующий прибор и заменяется специальной скобой 3. Устройство скобы показано на фиг. 104.

Крюк соединяется с тяговым хомутом клином, так же как и автосцепка.

В пассажирском поезде разрешается иметь таких сцеплений не более двух.

Электрифицированный моторвагонный подвижной состав имеет автосцепку, выступающую от буферного бруса на 425 мм, и центральную упругую площадку без боковых буферов.

При необходимости сцепления такого вагона с локомотивом или вагоном на винтовой упряжи приходится ставить на него буфера. Ударные поверхности буферных тарелок при этом выходят за плоскость упругой площадки так, чтобы при входе в кривые участки пути буферные стержни смежного вагона или локомотива не задели рамку упругой площадки.

В связи с этим для сцепления автосцепки с винтовой упряжью применяют специальную трёхзвенную цепь длиной 679 мм (фиг. 105), которая представляет собой видоизменённую двухзвенную цепь; .на крайнее звено последней надето дополнительное фигурное звено.

Кулак цепи аналогичен кулаку двухзвенной цепи. Размеры звеньев, кроме фигурного, те же, что у двухзвенной цепи.

Для соединения фигурного звена с двухзвенной цепью крайнее звено последней разрубается, заводится фигурное звено и затем заваривается. Для усиления сварного шва в звено вводится специальная вставка, которая обваривается по периметру.

Сцепление автосцепки с винтовой упряжью при помощи трёхзвенной цепи производят постановкой кулака цепи в зев автосцепки •и накидыванием фигурного звена на крюк винтовой упряжи.

Расцепление производят расцепным приводом автосцепки так же, как при двухзвенной цепи.

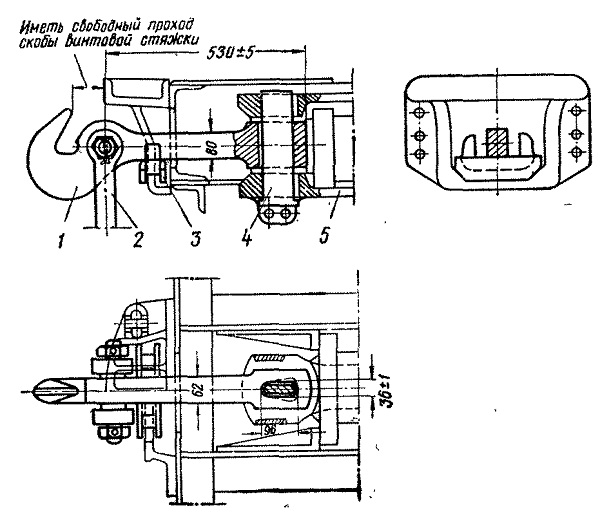

Фиг. 103. Крюк тендера паровоза серии ФД:
1-крюк; 2 — винтовая стяжка; 3 — скоба: 4 — клин тягового
хомута; 5 — тяговый хомут

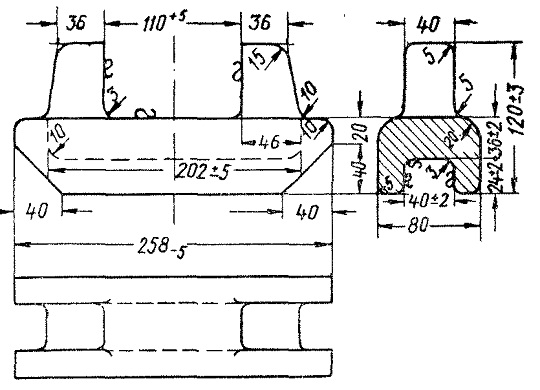

Фиг. 104. Скоба под крюк тендера паровоза серии ФД

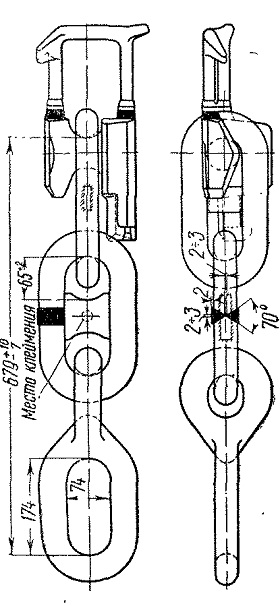

Фиг. 105. Трёхзвенная цепь
