3. СОДЕРЖАНИЕ В ЭКСПЛУАТАЦИИ И РЕМОНТ ДВУХЗВЕННОЙ ЦЕПИ ДЛЯ СЦЕПЛЕНИЯ АВТОСЦЕПКИ
Новые двухзвенные цепи при получении их в локомотивном депо должны быть
осмотрены и заклеймены клеймом депо. При выдаче цепи на локомотив на ней
должен быть выбит номер локомотива.
Двухзвенная цепь перед выдачей на локомотив подвергается тщательному
наружному осмотру и проверке с применением шаблона (фиг. 95), как
показано на фиг. 96.
Двухзвенная цепь, находящаяся на локомотиве рабочего парка, подвергается
наружному осмотру с проверкой размеров один раз в три месяца.
По истечении годичного срока эксплуатации производится периодическое освидетельствование двухзвенной цепи также с проверкой размеров. Цепь, признанная годной по результатам периодического освидетельствования, испытывается на прессе растягивающим усилием 30 т, а качество приварки её рукоятки — растягивающим усилием 5 т.

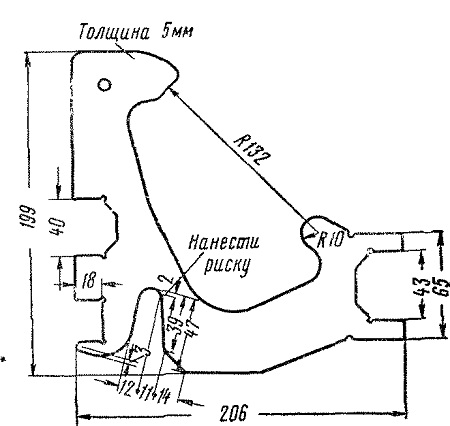

Фиг. 95. Шаблон для проверки двухзвенной цепи

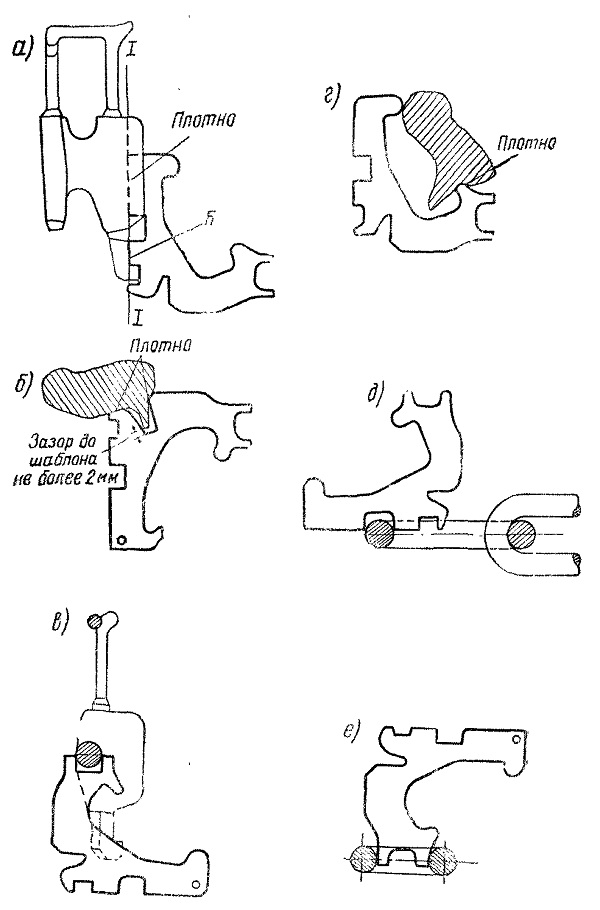

Фиг. 96. Проверка шаблоном двухзвенной цепи:
а — проверка правильности приварки предохранительного зуба к кулаку
(поверхность Б должна быть в плоскости I-I);
б — проверка длины носка кулака; в — проверка диаметра шейки кулака
(кулак годен, если шаблон не проходит); г —проверка ширины кулака (кулак
годен, если шаблон не проходит); д — проверка ширины звена в скруглённой
его части (звено годное, если шаблон не проходит); е— проверка
внутренней ширины крайнего звена (звено годное, если шаблон проходит)

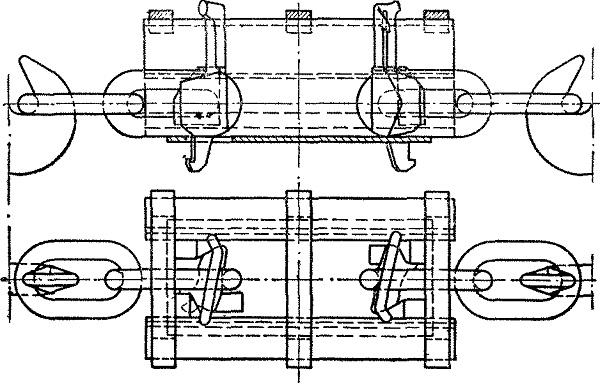

Фиг. 97. Приспособление для испытания двухзвенной цепи
