ТЯГОВЫЙ ХОМУТ И ДРУГИЕ ДЕТАЛИ УПРЯЖНОГО УСТРОЙСТВА АВТОСЦЕПКИ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Нижняя поддерживающая планка автосцепки ж/д транспорта
Нижняя поддерживающая планка является опорой, удерживающей упряжное устройство между стенками хребтовой балки. Она соединяет снизу полки хребтовой балки в месте расположения поглощающего аппарата и крепится к ним восемью болтами с гайками, контргайками и шплинтами. Крепление поддерживающей планки болтами позволяет легко отнять её для снятия или постановки на вагон упряжного устройства автосцепки. Для того чтобы обеспечить горизонтальное положение автосцепки и правильную передачу усилий, нужно выдержать расстояние 148 мм от опорной плоскости поддерживающей планки до продольной оси автосцепки. Поэтому в зависимости от смещения оси автосцепки по высоте относительно оси хребтовой балки поддерживающие планки делаются прямые, выгнутые вниз и, редко, выгнутые вверх.
Ширина поддерживающей планки равна 290—300 мм, а толщина 18—22 мм. правильное положение поглощающего аппарата и тягового хомута в раме вагона, т. е. сохранять расстояние от опорной поверхности до оси автосцепки равным 148 мм (фиг. 67).
В соответствии с этим глубина выгиба поддерживающей
планки определяется из следующего выражения:
При установке этого аппарата на существующие
пассажирские вагоны и локомотивы допускается сохранение имеющихся
поддерживающих планок, но переделанных путём приварки наделок для
удобства размещения корпуса аппарата.
Ограничительные планки ставятся в тех случаях,
когда расстояние от продольной оси автосцепки до верхней кромки
хребтовой балки или верхнего перекрытия рамы составляет более 155 мм

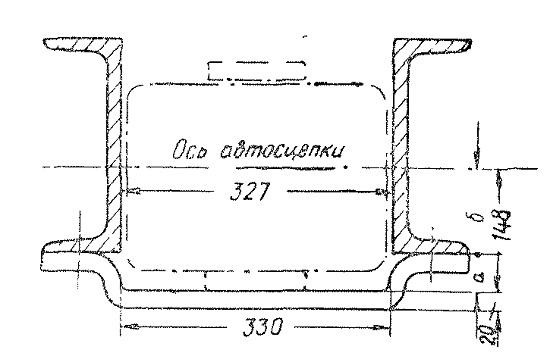

Фиг. 67. Поддерживающая планка поглощающего аппарата ЦНИИ-Н6

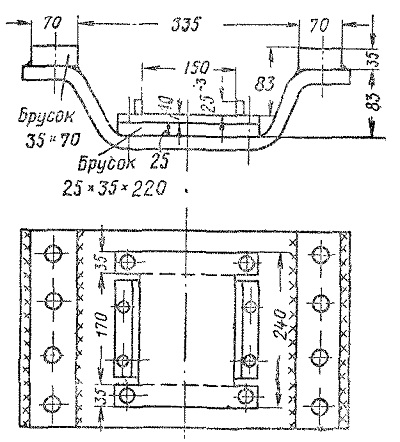

Фиг. 68. Переделанная поддерживающая планка с выгибом 83 мм

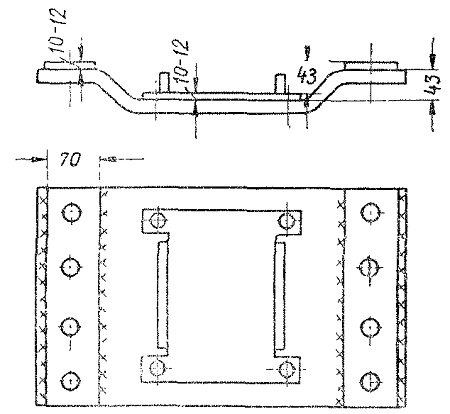

Фиг. 69. Переделанная поддерживающая планка с выгибом 43 мм

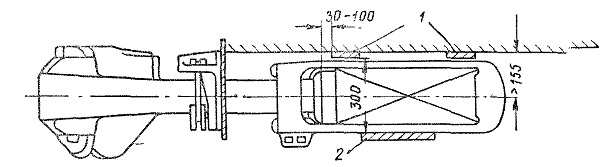

Фиг. 70. Расположение ограничительных планок на
хребтовой балке:
