ТЯГОВЫЙ ХОМУТ И ДРУГИЕ ДЕТАЛИ УПРЯЖНОГО УСТРОЙСТВА АВТОСЦЕПКИ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Клин тягового хомута упряжного устройства автосцепки ж/д транспорта
Клин тягового хомута (фиг. 60) служит для
соединения хвостовика автосцепки с тяговым хомутом и передаёт тяговое
усилие от хвостовика автосцепки на головную часть тягового хомута.
В нижней части клин имеет заплечики, которыми он удерживается за кромки
отверстия в тяговом хомуте от выжимания вверх.
Клин ставится в тяговый хомут снизу и от выпадения закрепляется
поддерживающими болтами.

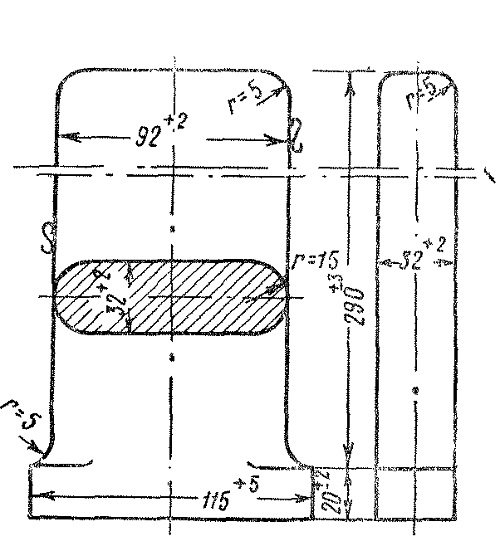

Фиг, 60. Клип тягового хомута
