Батарея 26ТЖН-250

Батарея 26ТЖН-250 служит для питания электрокаров типа ЭКП-750. Габаритные размеры каждого элемента 162 X 124 X X 329 мм, вес с чехлом и электролитом 18 кг.

Схема соединений элементов в батарею приведена на рис. 51.  Срок службы батареи 500 зарядноразрядных циклов. Рабочее напряжение 32 б с отводом линии на 6 б для питания сигнала.

Батарея 26ТЖН-300В служит для питания электропогрузчиков 4004 и 4004А. Отличается от батареи 26ТЖН-250 тем, что в ней применены аккумуляторы емкостью 300 а-я.

Батарея разделена на две секции по 13 аккумуляторных элементов в каждой. Каждая секция имеет по два выводных провода, а правая имеет еще вывод от второго элемента для питания сигнала. Батарея размещается в ящике, установленном в кузове электропогрузчика.

Соединение элементов в батарею производится по схеме, приведенной на рис. 52, стальными перемычками.

Габаритные размеры каждого элемента 167 X 95 X 521 мм, полный вес с чехлом и электролитом 20 кг. Рабочее напряжение

батареи 32 в; срок службы батареи не менее 500 зарядно-разрядных циклов.

Батареи для автопогрузчиков типа 24ТЖН-500 имеют отвод на 12 е для питания сигнала, батареи 26ТЖН-300В — отвод на 6 в.

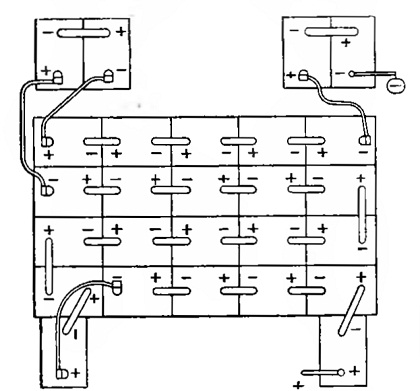

Рис. 51. Схема соединений аккумуляторов в батарее 26ТЖН-250

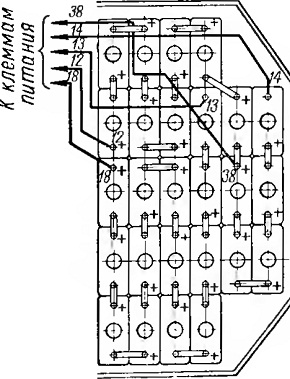

Рис. 52. Схема соединений аккумуляторов в батарее 28ТЖН-300В
