Батарея 15АПН-500
Батарея 15АПН-500 служит для питания
автопогрузчиков и электротягачей типа ТА-1. Она состоит из 15 элементов,
емкостью 500 а-ч каждый, соединенных последовательно.
Габаритные размеры батареи (длина X ширина X высота) 950 X 670 X 580 мм,
вес без электролита 725 кг. Плотность электролита 1,25 г/см3 у новых и
1,28—1,29 г/см3 у полностью заряженных аккумуляторов. Срок службы не
более 500 зарядно-разрядных циклов. Рабочее напряжение 30 в.
На самоходных погрузочных машинах производства НРБ применяются кислотные
аккумуляторные батареи, технические данные которых приведены в табл. 2.
В качестве электролита применяется раствор серной
кислоты. Плотность электролита при полностью заряженном аккумуляторе
должна составлять 1,25±0,01 г!см3 при температуре 30° С.
Номинальная емкость аккумуляторов используется при пятичасовом режиме
разряда.
Аккумуляторы выдерживают не более 400 циклов зарядки-разрядки.
Указанные в табл. 2 обозначения аккумуляторных батарей расшифровываются
следующим образом: первые две цифры указывают, сколько аккумуляторов в
батарее, третья цифра — количество положительных пластин в аккумуляторе,
буква и следующие за ней цифры обозначают тип пластин.
Схемы соединений аккумуляторных батарей приведены на рис. 53.

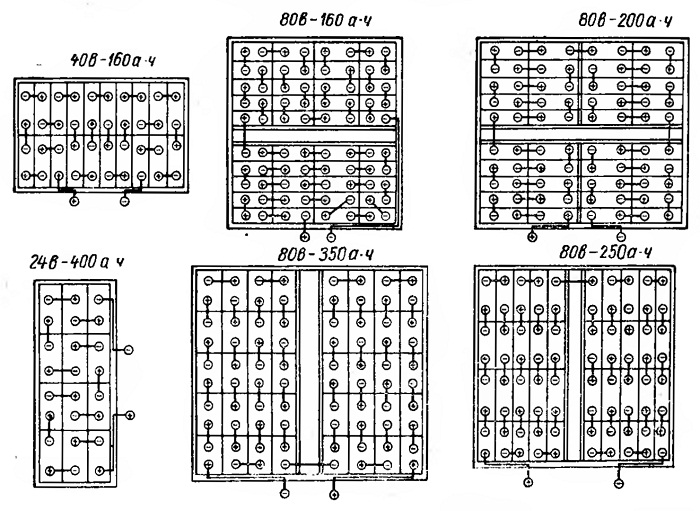

Рис. 53. Схема соединений аккумуляторов в
тяговых батареях болгарских электрокаров и электропогрузчиков

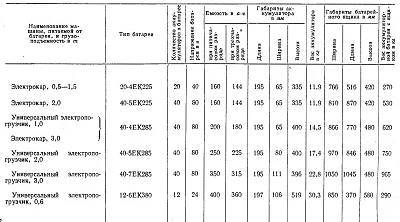

Таблица 2. Технические данные кислотных
аккумуляторных батарей, устанавливаемых на самоходных погрузочных
машинах производства НРБ, находящихся в эксплуатации в СССР
