Батарея 24ТЖН-500

Батарея 24ТЖН-500 применяется для питания электропогрузчиков и электротягачей ТА-1. Она состоит из 24 последовательно соединенных щелочных аккумуляторных элементов ТЖН-500 емкостью 500 а-ч каждый, размещенных в двух батарейных ящиках. Габаритные размеры каждого элемента 147,5 X 162, 5 х 555 мм, полный вес с чехлом и электролитом 30 кг.

Габаритные размеры всей батареи (внутренние) 924 X 688 X X 566 мм.

Схема соединений элементов приведена на рис. 50.
Электролит применяется такой же, как и для батарей 28ТЖН-250. Срок службы батареи 500 зарядно-разрядных циклов. Рабочее напряжение 30 в.

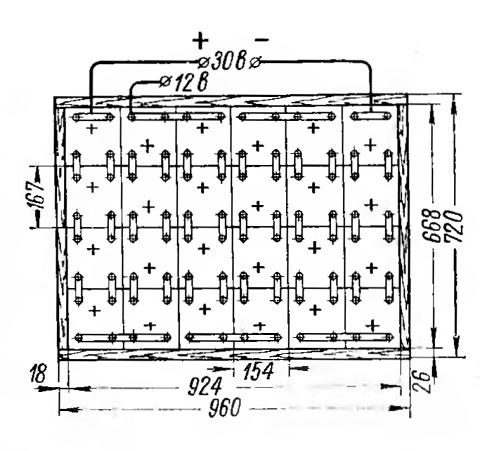

Рис. 50. Схема соединений аккумуляторов в батарее 24ТЖН-500
