12. Путевая уборочная машина системы В. X. Балашенко

Средний элеватор путевой уборочной машины системы В. X. Балашенко

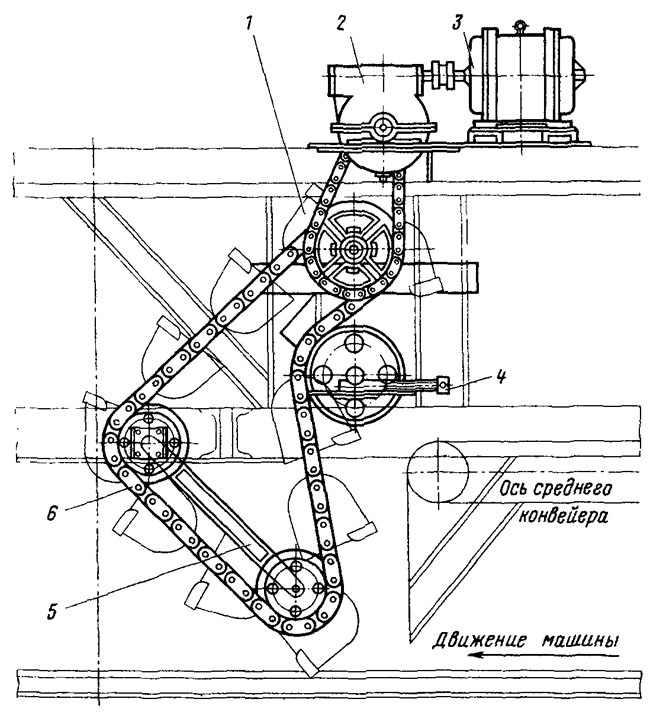

Средний элеватор расположен посредине машины, предназначен для уборки материала из середины колеи и погрузки его на средний конвейер. Средний элеватор (рис. 108)—это ковшовое погрузочное устройство с приводом и натяжным устройством. Ковшовое устройство состоит из 11 ковшей 1, прикрепленных к двум цепям 6. Привод элеватора от электродвигателя 3 через червячный редуктор 2. На ведомом валу редуктора установлена звездочка, слединенная цепью со звездочкой, сидящей на ведущем валу валу ковшового устройства. Ведущий вал двумя подшипниками прикреплен к ходовой раме машины. Натяжное устройство (смонтировано на раме машины) натягивает цепи ковшового элеватора и регулирует заглубление ковшей. Нижняя часть элеватора состоит из подъемной рамы 5, шарнирно подвешенной в верхней части к ходовой раме машины. В верхней и нижней частях рамы предусмотрены

ролики, по которым обкатывается цепь элеватора. Такая конструкция предохраняет ковшовую цепь от повреждений при внезапном наезде на препятствия, позволяя отклоняться нижней части. Поднимается и опускается элеватор одновременно с подъемом крыльев собирающего устройства его подъемными цилиндрами. Редуктор привода элеватора червячный, с двухзаходным червяком. Червяк установлен на шариковых подшипниках, а червячное колесо — на подшипниках скольжения.
