12. Путевая
уборочная машина системы В. X. Балашенко
Описание конструкции
путевой уборочной машины
системы В. X. Балашенко
Машина (рис. 104) состоит из ходовой
рамы 6, на которой смонтированы устройства — скалывающее 11 к
собирающее 4, элеваторы — средний 5 и боковые 7, дисковые рых-
лители 2, средний конвейер 9, плуг 3,
кабина управления 8 и дизельное помещение с электростанцией 1.
Машина оснащена системами пневматического и электрического
оборудования. Ходовая рама — сварная конструкция, опирается на
две двухосные ходовые тележки. По торцам рама оснащена

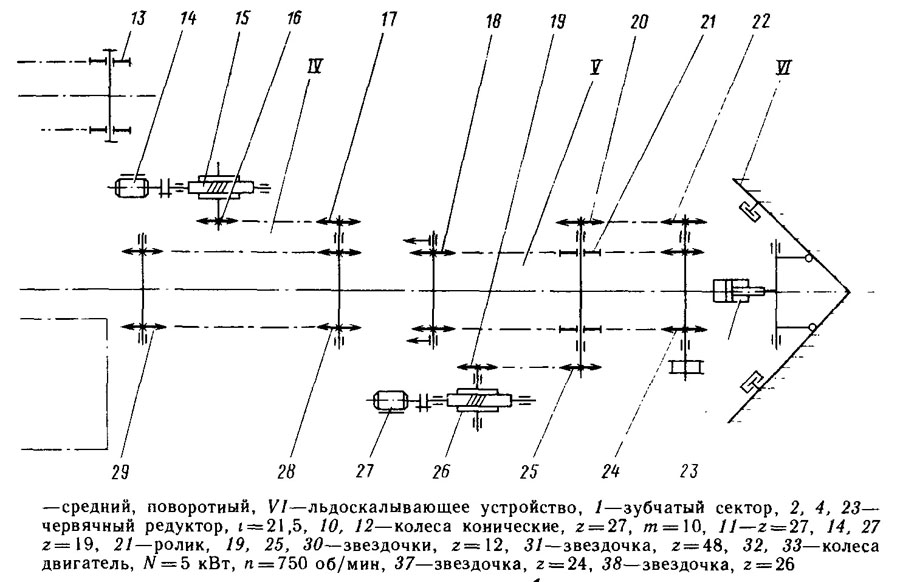

автосцепками. Кинематическая схема путевой уборочной машины дана
на рис. 105.
|
Рис 104 Путевая уборочная машина
1—дизельное помещение с электростанцией, '2—дисковые рыхлители, 3—плуг,
4—боковое крыло собирающего устройства, 5, 7—элеваторы—средний, боковой,
6—рама, 5—кабина управления, 9, 10—конвейеры—средний, поворотный,
11—скалывающее устройство
