Пружинно-гидравлический амортизатор мотоцикла Урал М67-36

Пружинно-гидравлический амортизатор мотоцикла Урал М67-36

Пружина подвески и гидравлический амортизатор, представляя собой единый легкосъемный узел (рис. 20), выполняют различные функции. Эластичным элементом подвести является несущая пружина 4, а колебания пружины гасятся гидравлическим амортизатором двустороннего действия, расположенным в корпусе 7 внутри пружины 4 подвески.

В подвеске имеется регулировочное устройство кулачкового типа (кулачки 11 и 12) для изменения степени предварительного сжатия несущих пружин в зависимости от нагрузки и состояния дороги. Регулируется степень сжатия пружин на два положения. Первое (нижнее) положение соответствует нагрузке от собственной массы мотоцикла, массы водителя и одного пассажира (в коляске), второе (верхнее) положение подвижного кулачка 11 соответствует максимальной нагрузке.

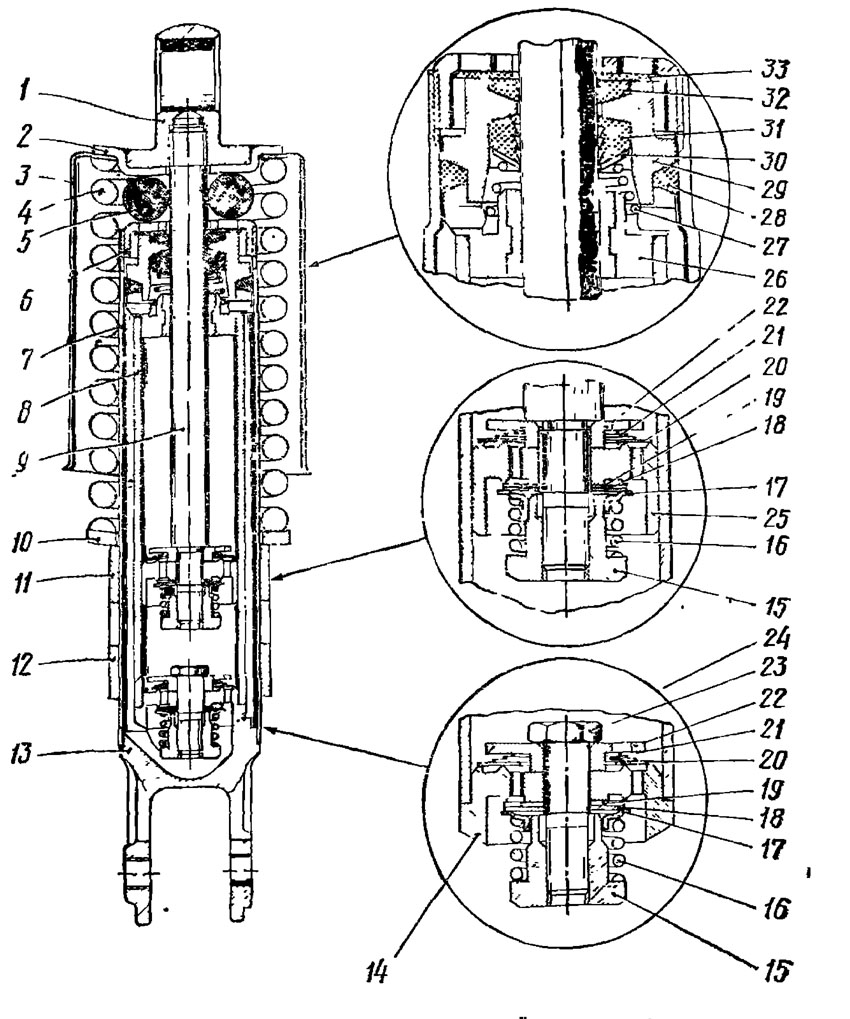

Рис. 20. Пружинно-гидравлический амортизатор:
l — наконечник верхний; 2 — сухарь; 3 — кожух; 4 — пружина; 5 — буфер; 6 — гайка резервуара; 7 — корпус амортизатора: 8 — цилиндр рабочий; 9 — шток; 10 — кольцо
опорное; 11 — кулачок подвижный; 12— кулачок неподвижный; 13— наконечник, нижний; 14 — корпус клапана сжатия; 15 — гайка клапана отдачи; 16 — пружина клапана отдачи; 17 — тарелка клапана отдачи; 18 — диск клапана отдачи; 19 — диск дроссельный клапана отдачи; 20 — тарелка впускного клапана; 21 — пружина перепускного клапана; 22 — тарелка ограничительная перепускного клапана: 23 — стержень клапана сжатия; 24 — клапан сжатия в сборе; 25 — поршень: 26 — направляющая штока. 27 — Пружина сальника; 28—сальник гайки резервуара; 29 — обойма сальников; 30 — шайба сальника; 31 — сальник штока резиновый; 32 — сальник штока войлочный; 33 — шайба нажимная
