Карданная передача мотоцикла Урал М67-36

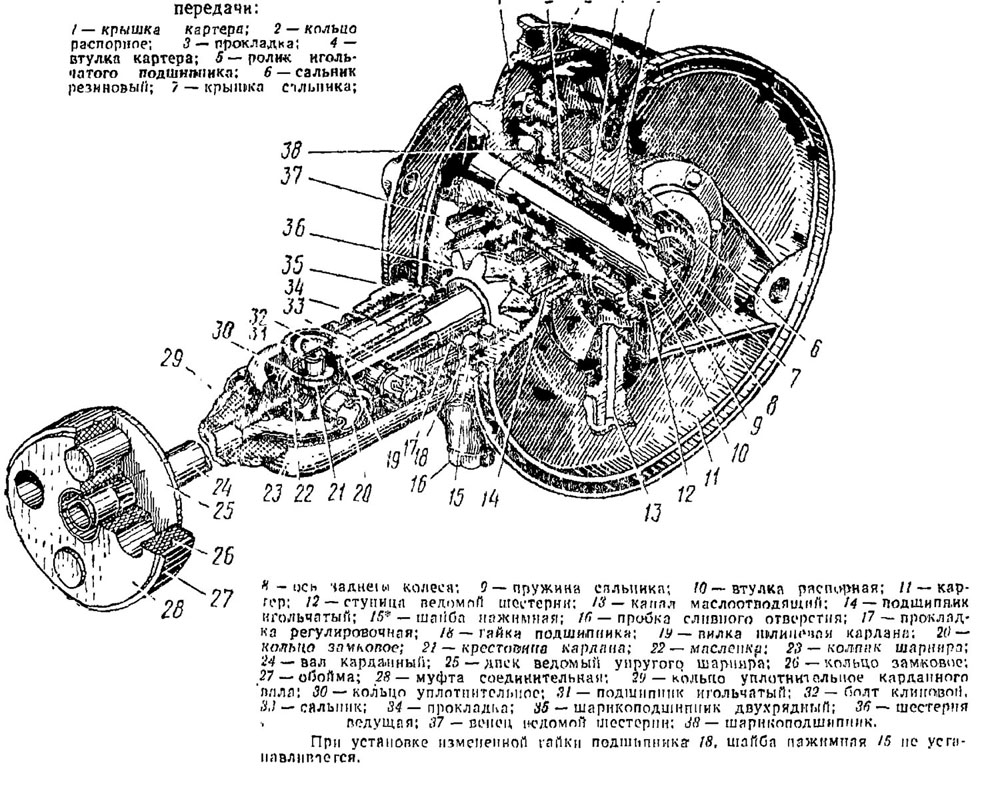

Карданная передача (рис. 18) состоит из упругого шарнира, карданного вала и карданного шарнира (кардана).

Кардан состоит из двух вилок и крестовины 21. Вторая вилка 19 насажена на шлицевой хвостовик ведущей шестерни главной передачи и удерживается от осевого смещения клиновым болтом 32. В отверстия обеих вилок вставлены на игольчатых подшипниках пальцы крестовины. Наружные обоймы подшипников закреплены замковыми кольцами. В пальцах крестовины имеются отверстия и торцевые канавки, обеспечивающие проход смазки

Для предохранения от пыли и грязи шарнир закрыт колпаком 23 и уплотнительным резиновым кольцом 29.
