АНКЕРНЫЙ СПУСК ЧАСОВ, ЕГО ПРОВЕРКА И КОРРЕКТИРОВКА

Контроль правильности длины анкерной вилки часов

Проверка угла позволяет также установить правильность длины вилки. Иногда наблюдается значительное перемещение анкерной вилки, прежде чем эллипс выйдет из прорези рожков. В механизмах высокого класса это движение должно быть минимальным или вовсе исключаться, что является доказательством правильной длины анкерной вилки. В противном случае вилку следует считать излишне длинной. Для быстрейшего определения необходимости укорачивания вилки следует слегка подвинуть ее после того, как зуб ходового колеса упадет на плоскость покоя, а эллипс будет все еще находиться в прорези рожков вилки. В тот момент, когда эллипс полностью выйдет из прорези, острием инструмента нужно слегка подвинуть вилку. Если такое движение невозможно, то анкерная вилка должна быть укорочена. Вилка окажется слишком короткой, если при повороте баланса эллипс входит в прорезь и выходит из нее до того, как зуб ходового колеса опустился на плоскость покоя. При такой длине вилки часы

все же могут работать. Однако такая работа происходит в условиях значительных потерь энергии импульса, падении амплитуды колебаний баланса, вызывающей снижение точности хода.

Если оказывается, что анкерная вилка слишком длинна, следует ее укоротить путем опиловки конца копья, которое закреплено в отверстии над рожками и может быть выпрессовано в направлении к налетам. Перемещение копья производится инструментом, показанным на фиг. 45. Его изготовляют из старого пинцета, на одном конце которого прорезают небольшие пазы. На фиг. 45 показано, как пинцетом запрессовывают копье. После опиловки и выпрессовки копья производят укорочение самой вилки.

При этом левой рукой держат вилку, как показано на фиг. 46, правой — стальной или чугунный пруток, диаметр которого равен углублению между рожками вилки (фиг. 47). Опираясь левой рукой о край верстака, полируют вилку наждачной пылью с маслом непрерывными короткими движениями прутка с одновременным вращением его. Вилка в этом месте тонка и нет необходимости в значительном снятии металла. Поэтому после нескольких движений прутком следует проверить работу вилки. Установка копья производится только по окончании работы. Когда длину вилки считают правильной, поверхность рожков обрабатывают полир-файлем, предварительно очищенным от пыли и обработанным надфилем. Затем производят полировку обработанной поверхности с помощью быстрых круговых движений полирфайля, покрытого алмазной пылью.

После укорачивания вилки не всегда следует применять старое копье, рекомендуется поставить новое.

Если нужно удлинить вилку, то ее кладут нижней стороной вверх на гладкую поверхность плоской подставки, зажатой в тиски аналогично случаю, показанному на фиг. 44. С помощью пуансона с плоским концом удлиняют вилку. Плоским пуансоном необходимо действовать осторожно, чтобы не вызвать изгиба вилки.

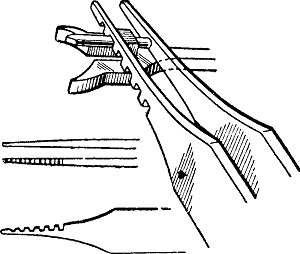

Фиг. 45. Установка копья в заданное положение.

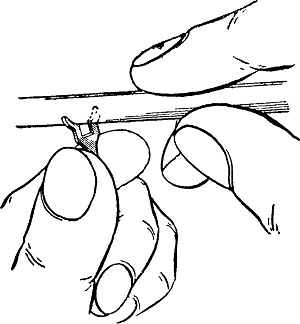

Фиг. 46. Уменьшение длины вилки путем опиливания рожков.

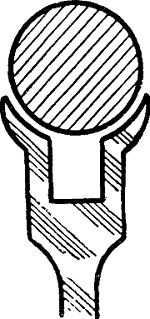

Фиг. 47. Обработка рожков вилки.
