АНКЕРНЫЙ СПУСК ЧАСОВ, ЕГО ПРОВЕРКА И КОРРЕКТИРОВКА



Контроль угол импульса (центровка анкерной вилки) часов





Другим фактором, требующим контроля, является угол импульса. В действительности такой контроль представляет не что иное как центровку анкерной вилки. При проверке угла импульса вилку устанавливают в исходное положение, заводят пружину на один или два оборота и заменяют бумажный клин. Затем анкерную вилку подвигают острием пуцгольца до тех пор, пока зуб ходового колеса не сойдет с палеты; затем тщательно отмечают положение кончика копья вилки по отношению к внешнему краю отверстия нижнего камня. Затем вилку переводят на другую сторону и повторяют операцию, замечая положение копья. Правильным угол импульса анкерной вилки считается тогда, когда она перемещается строго симметрично относительно отверстия камня (фиг. 40). Такой способ проверки является несколько грубым, но вполне достаточным.

Более точным способом проверки является установка баланса без спирали в исходное положение при частично заведенной пружине и заклиненной вилке. Баланс притормаживают, помещая щетину от часовой щетки под заднюю часть моста баланса. Щетина выбирает зазор оси баланса и обеспечивает его перемещение с легким трением. Баланс осторожно поворачивают, одновременно контролируя взаимодействие зубьев ходового колеса с налетами. Взаимодействие этих деталей следует проверить при прямом и обратном направлении вращения баланса. Для этой проверки

следует снять спираль с оси баланса. Держать баланс нужно всегда около концов перекладины, не до-пуская нажима, так как у разрезного баланса (фиг. 41) можно повредить обод. Затем с помощью инструмента, похожего на маслодозировку и введенного острием в прорезь колодки спирали, снимают последнюю, крепко удерживая баланс и поворачивая инструмент против часовой стрелки. Съем спирали должен производиться легким движением, совершенно свободно. Если прорезь в колодке велика, то в этом случае пользуются инструментом с острым лезвием, которое можно подвести под колодку (фиг. 42).

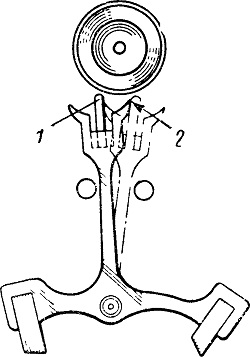

Фиг. 40. Проверка угла импульса анкерной вилки.










Рассмотрим конкретный случай исправления ошибочного угла.
Зуб ходового колеса только что коснулся входной налеты, копье вилки находится у внешнего края отверстия камня. При другом положении вилки ее копье оказывается смещенным относительно внешнего края отверстия; это значит, что анкерную вилку следует отогнуть к центру отверстия камня. Изгиб вилки производится следующим способом: вилку вынимают и проверяют твердость металла, из которого она изготовлена. Проверить можно иглой на нижней стороне вилки; если игла производит накол, металл мягкий, если скользит — твердый. Вилка из мягкого металла легко может быть изогнута с помощью приспособления, показанного  на фиг. 43. Такое Приспособление Легко изготовить самому. Оно состоит из куска латуни 50 X 50 мм и 2 мм толщины, в центре которого просверливают отверстие, достаточное для прохода оси вилки, которая должна свободно располагаться между четырьмя штифтами; последние должны отстоять на 2 мм от центрального отверстия и иметь высоту около 2 мм. Вилку помещают на приспособлении копьем вверх и перемещают пуцгольцем до соприкосновения со штифтами. На изображенном примере вилка должна быть изогнута в направлении, указанном стрелкой, причем штифты А и В примут на себя все усилие.



Усилие при изгибе вилки всегда должны воспринимать только штифты, но не ось вилки в центральном отверстии. Изгиб вилки рекомендуется производить осторожно, в несколько приемов, непрерывно контролируя поведение анкерной вилки в механизме.

Если вилка изготовлена из твердого металла, ее изгиб достигается следующим способом. Вилку кладут на подставку, зажатую в тиски, а пуансоном с закругленным концом наносят легкий удар, как показано на фиг. 44; удар заставит вилку загнуться вверх. Эту операцию также рекомендуется проводить в несколько приемов. При ударе пуансоном на вилке могут остаться зарубки, которые легко устраняются полирфайлем (полированным инструментом) или наждачной пылью с маслом. Указания по применению полировального инструмента даны ниже в главе XIII «Изготовление новых деталей».

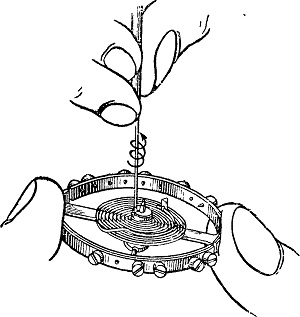

Фиг. 41. Снятие спирали. Инструмент вращают по направлению стрелки.

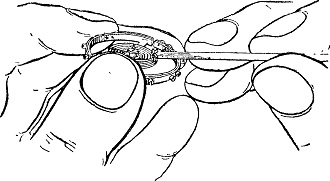

Фиг. 42. Снятие спирали с помощью инструмента, подведенного под колодку.









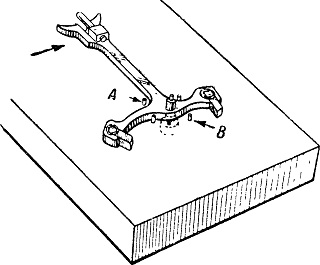

Фиг. 43. Изгиб вилки на приспособлении.

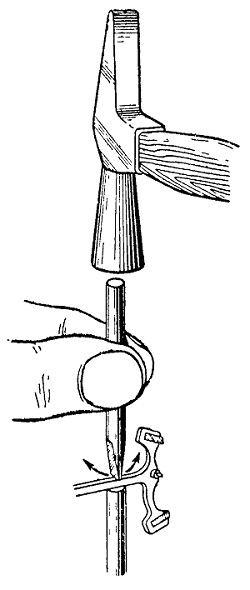

Фиг. 44. Изгиб вилки. Вилка изгибается в направлении стрелок.
