АНКЕРНЫЙ СПУСК ЧАСОВ, ЕГО ПРОВЕРКА И КОРРЕКТИРОВКА



Проверки цапфы оси баланса на правильность радиального зазора



Для проверки цапфы оси баланса на правильность радиального зазора часы придерживают, как показано на фиг. 26, кончиком большого пальца за край платины и слегка касаясь оси баланса. Затем легким движением раскачивают баланс из стороны в сторону, проверяя таким образом свободу верхней и нижней цапфы. Баланс следует медленно повернуть и с помощью сильной лупы осмотреть верхнюю цапфу, заглянув под мост баланса. Таким же путем проверяют нижнюю цапфу. Если при таком контроле цапфы не видны, то должна быть тщательно осмотрена ось на участке, по возможности ближе к цапфам. Автор особенно подчеркивает это обстоятельство, так как некоторые часовые мастера пытаются
определять зазоры путем осмотра цапф через накладные камни. Такой осмотр не эффективен, даже если удалено все масло. Концы цапф очень малы и закруглены, и если наблюдается лишний радиальный зазор, трудно определить, насколько это оказывает влияние на работу механизма. При другом способе исследования

радиального зазора баланс кладут, как показано на фиг. 27, чтобы его можно было отклонить примерно на 5° от перпендикуляра в обе стороны.

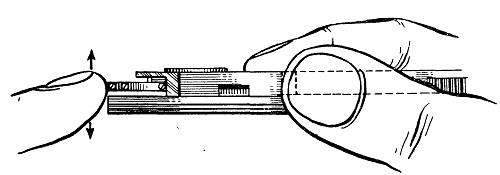

Фиг. 26. Проверка радиального зазора цапф оси баланса.

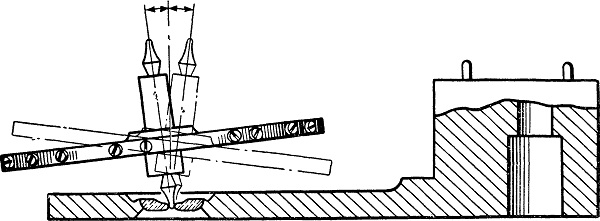

Фиг. 27. Радиальный зазор оси баланса не должен допускать отклонения оси от вертикали более чем на 5°.










По окончании сборки часов, перед помещением механизма в корпус, можно проверить осевой зазор оси баланса легким нажимом на верхний накладной камень кончиком пуцгольца. Если при этом баланс останавливается или его колебания сразу прекращаются, то это означает, что осевой зазор слишком мал. Если же, наоборот, при сильном нажиме колебания баланса не изменяются, то это означает, что осевой зазор слишком велик. При такой проверке всегда необходимо обращать внимание на прочность моста баланса. Тонкий и слабый баланс может не выдержать такого же нажима, как более прочный.



Кроме того, осевой зазор может быть также проверен на слух при поворачивании механизма в корпусе циферблатом вниз. Для этого часы прикладывают к уху и слегка поворачивают заводную головку в одном и другом направлении. При этом можно услышать, как цапфы оси баланса падают на накладные камни. Такой способ проверки возможен только с часами крупного калибра. В часах малого калибра баланс очень легкий и его падение не слышно.

Если корпус часов держат задней крышкой к уху, то, поворачивая голову влево, можно услышать удар верхней цапфы оси баланса о накладной камень. Конечно, такой метод проверки требует определенной практики.

Преимущество опор с радиусной стенкой отверстия состоит в том (фиг. 28), что небольшой перекос оси в опоре не создает заедания и, кроме того, позволяет ввести больше масла без ущерба для хода часов. Цилиндрическое отверстие (фиг. 29) легче вызовет заклинивание цапфы при перекосе. Поверхностное трение радиусной стенки отверстия значительно меньше, чем трение в цилиндрических отверстиях.





Фиг. 28. Отверстие опор с радиусной стенкой.









Фиг. 29. Цилиндрическое отверстие.
