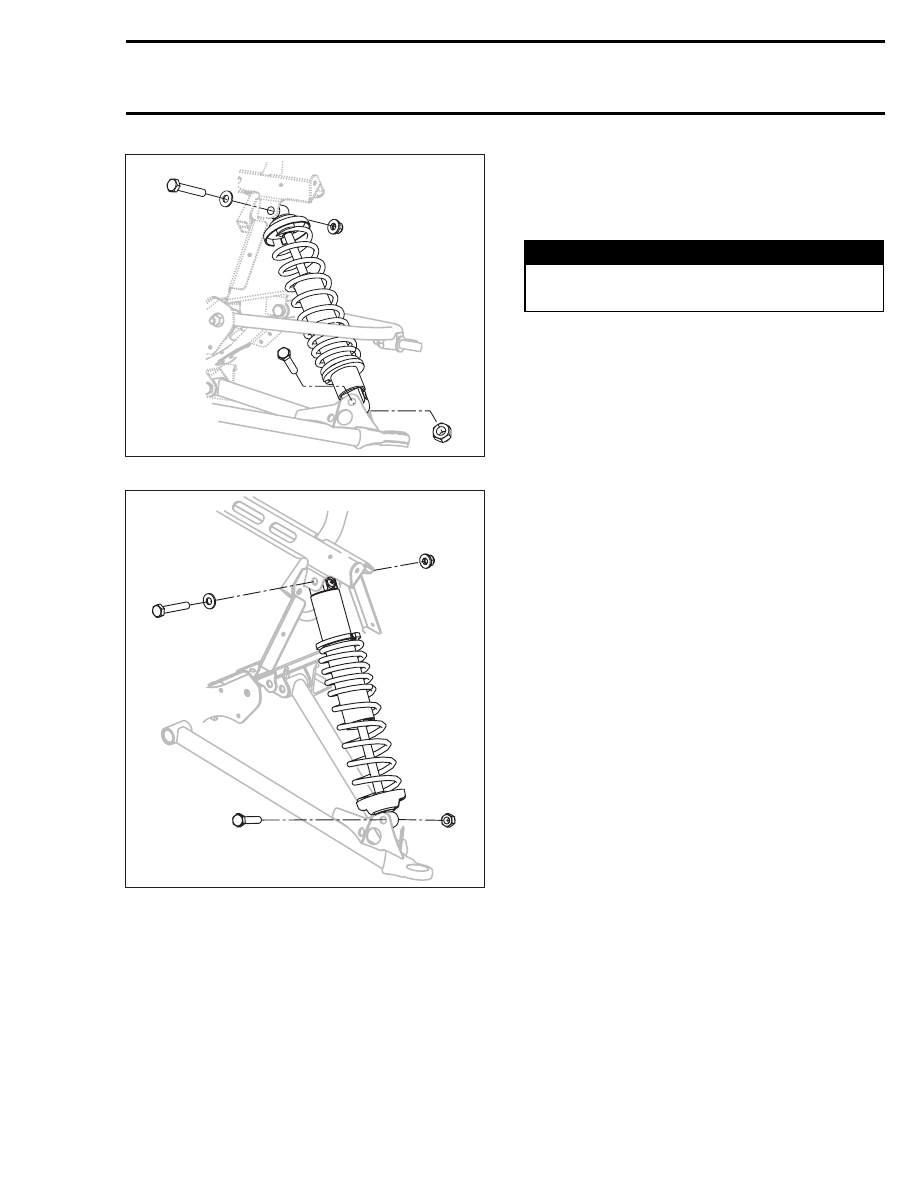

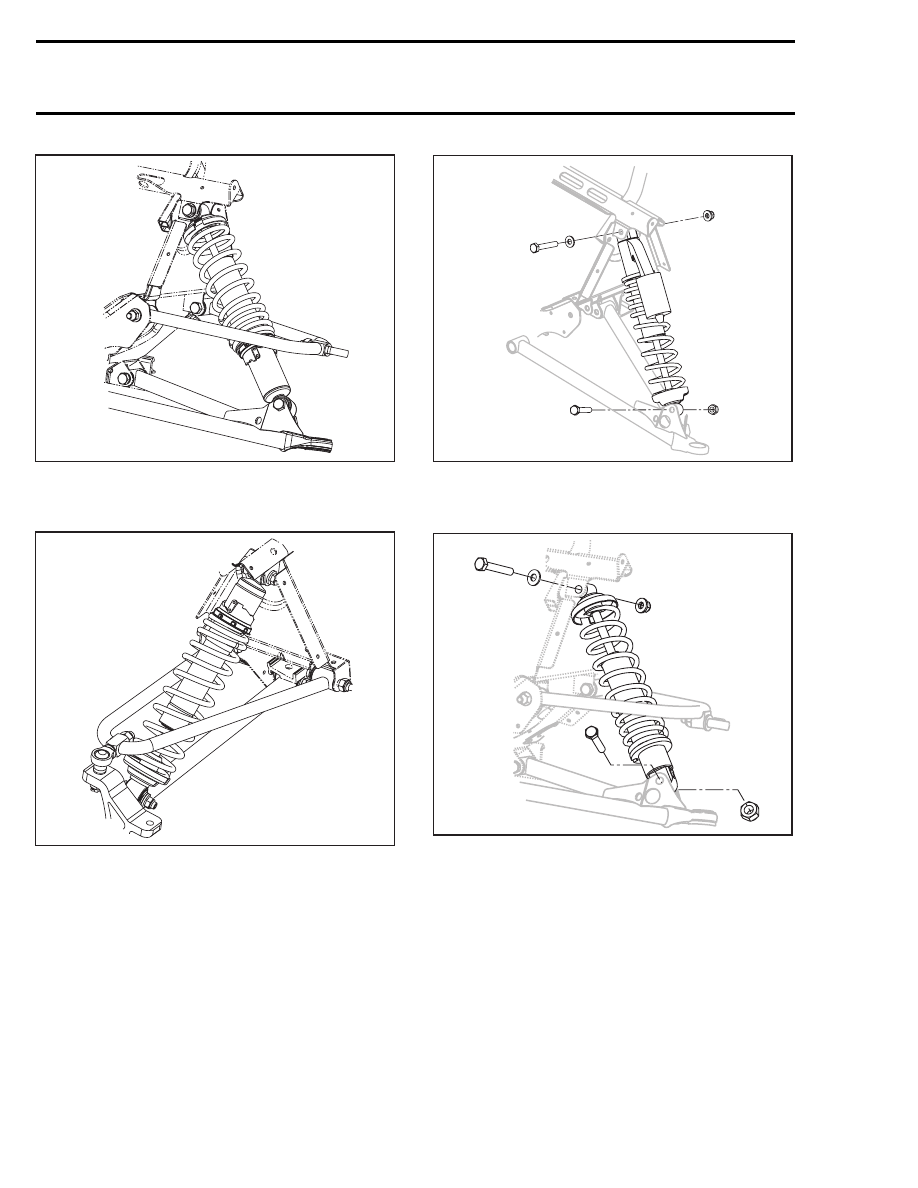

Section 10 STEERING/FRONT SUSPENSION
Subsection 02 (FRONT SUSPENSION)

A33F3RA

GSX Sport
GTX Sport
MX Z Trail
Summit Adrenaline

A33F3SA

GSX Limited
GTX Limited
GTX 600 HO SDI Sport (Europe)
MX Z Adrenaline
MX Z Renegade

A33F3NA

MX Z
All X package
Adrenaline (Europe)
Trail (Europe)

A33F3MA

GSX 380F/550F
GTX 380F/550F
MX Z 380F/550F
Summit 550F
Expedition Sport 550F

458

mmr2005-098

Section 10 STEERING/FRONT SUSPENSION

Subsection 02 (FRONT SUSPENSION)

A33F3MA

Summit X

A33F0CB

MX Z 380F (Europe)
MX Z Renegade (Europe)

Readjust spring preload.

Ski

Apply suspension synthetic grease (P/N 293 550
033) between bushing no. 28 and spacer no. 27
and also on inner tube of ski leg.

Summit Only

Install bushing no. 29 and spacer no. 30 inward
on each ski leg for the wide ski stance. Install
outward for narrow ski stance.



WARNING

Install skis with proper side facing inward.
Refer to warning on ski.

Adjustment

All Models

Proceed with ski alignment. Refer to STEERING
SYSTEM.

mmr2005-098

459

Section 11 BODY/FRAME

Subsection 01 (BODY)

BODY

INSTALLATION AND
ADJUSTMENT

DECAL

To remove a decal; heat old decal with a heat gun
and peel off slowly.

Using isopropyl alcohol, clean the surface and dry
thoroughly.

Apply liquid soap to new decal and carefully po-
sition the decal. Using a sponge or a squeegee,
remove the air bubbles and surplus water work-
ing from the center toward the edges. Allow to
air dry.

CAUTION: Do not apply isopropyl alcohol or
solvent directly on decals. Use only in a well
ventilated area.

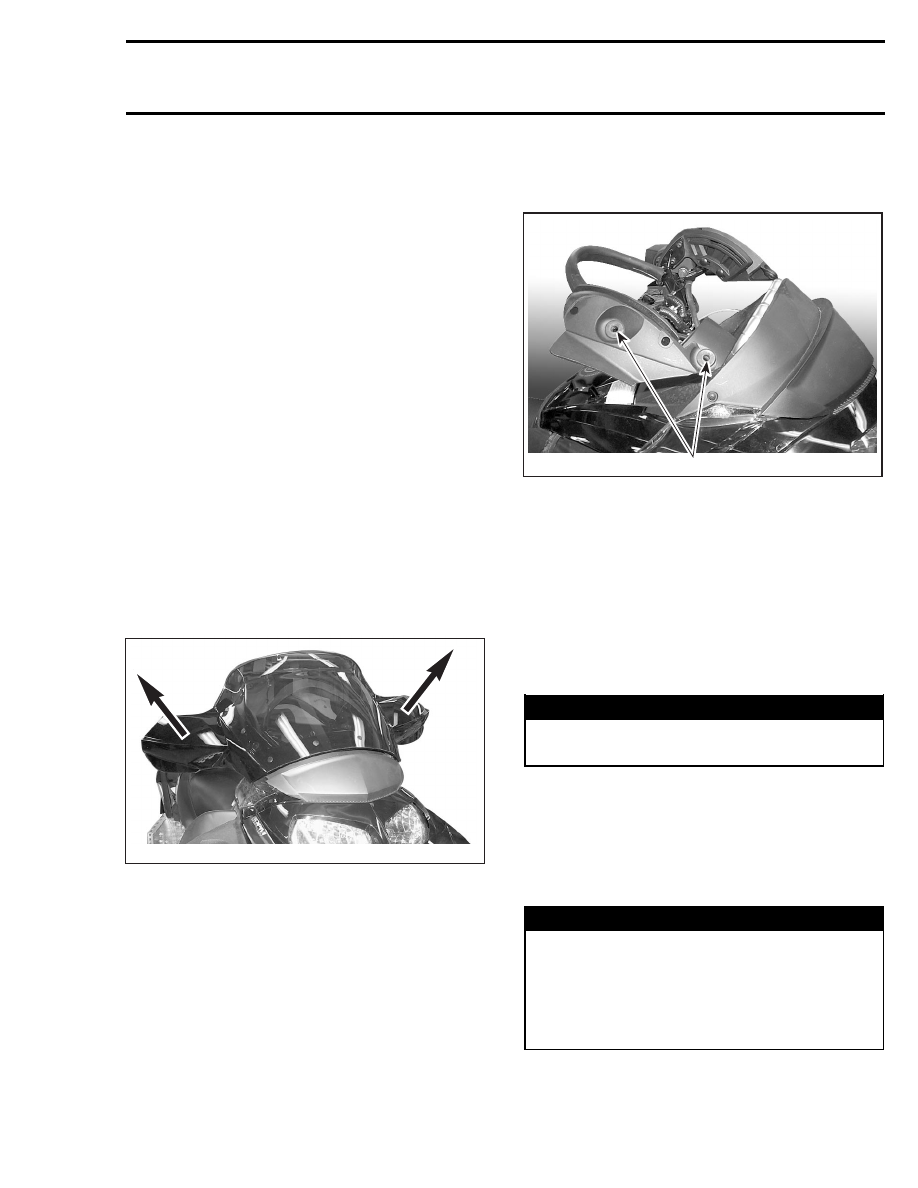

WINDSHIELD

Pull windshield one side at a time as shown to
remove it.

A32H48A

Remove protective film when installing a new
windshield.

Apply liquid soap on grommets prior to installing
windshield to ease pin insertion.

1

A32H49A

1. Grommets

Position the windshield on the windshield sup-
ports then push it down until the pins are fully in-
serted into the grommets.

GUARD

Disassembly and Assembly

NOTE: For additional information (e.g.: exploded
view) refer to the correspondent Parts Catalog.



WARNING

Engine should be running only with guard
well secured in place.

Inspection

Check guard mounting bosses, clips and retainers
for wear.

WIRING HARNESS



WARNING

Ensure all terminals are properly crimped on
the wires and that all connector housings are
properly fastened. Keep wires away from
any rotating, moving, heating and vibrating
parts. Use proper fastening devices as re-
quired.

mmr2005-099

461

Section 11 BODY/FRAME
Subsection 01 (BODY)

CABLES



WARNING

Before installation, ensure that all cables are
in perfect condition. Properly install the cable
ends and secure them in place. Pay attention
to route them properly, away from any rotat-
ing, moving, heating or vibrating parts.

TUBING



WARNING

Always ensure that the fuel, vent, primer, im-
pulse, injection oil and rotary valve oil lines
are properly fixed to their connectors, that
they are not perforated or kinked and that
they are properly routed away from any rotat-
ing, moving, heating or vibrating parts. Also
check for leaks. Replace if required.

NOTE: Refer to proper Parts Catalog to find suit-
able clip part numbers.

PLASTIC MAINTENANCE
AND REPAIR

MAINTENANCE

Clean the vehicle thoroughly, removing all dirt and
grease accumulation.

To clean use a soft clean cloth and either soapy
water or isopropyl alcohol.

To remove grease, oil or glue use isopropyl alco-
hol.

CAUTION: Do not apply isopropyl alcohol or
acetone directly on decals.

CAUTION: The following products must not be
used to clean or wax any of the plastic compo-
nents used on the vehicles:

– gasoline
– brake fluid
– kerosene
– diesel fuel
– lighter fluid
– varsol
– naphtha
– acetone

– strong detergents
– abrasive cleaners
– waxes containing an abrasive or a cleaning

agent in their formula.

Apply wax on glossy finish only. Protect the ve-
hicle with a cover to prevent dust accumulation
during storage.

CAUTION: If for some reason the snowmobile
has to be stored outside, it is preferable to cov-
er it with an opaque tarpaulin. This will prevent
the sun rays from affecting the plastic compo-
nents and the vehicle finish.

REPAIR

The very first step before repairing plastic materi-
als is to find out exactly which type of material is
involved.

CAUTION: Some repair products are not com-
patible with certain plastics.



WARNING

Polycarbonate windshields must never be re-
paired by welding or otherwise.

For hood repair, refer to a specialized shop.

The following company provides a complete line
of products to repair plastic materials:

CREST INDUSTRIES, INC.

TRENTON, MI 48183

PHONE: (734) 479-4141

TOLL FREE: 1 800 822-4100

FAX: 734-479-4040

E-MAIL: INFO@CRESTAUTO.COM

WWW.CRESTAUTO.COM
