Snowmobile Ski Doo REV SERIES (2006 year). Instruction - part 111

Section 10 STEERING/FRONT SUSPENSION
Subsection 02 (FRONT SUSPENSION)

GENERAL INSPECTION

Check for looseness, bent, worn out, rusted or
other damage on components. Ensure cotter pins
are in good condition and properly secured. Re-
place the faulty component.

To check upper arm bushings and ball joint:

– Let vehicle weight compress the suspension.
– Firmly grab upper part of ski leg and try to move

sideways to feel the free-play.

– If excessive play is felt, replace the faulty com-

ponent.

To check lower arm bushings and ball joint:

– Raise front of vehicle off the ground from the

frame to release the suspension.

– Firmly grab lower part of ski leg and try to move

sideways to feel the free-play.

– If excessive play is felt, replace the faulty com-

ponent.

DISASSEMBLY

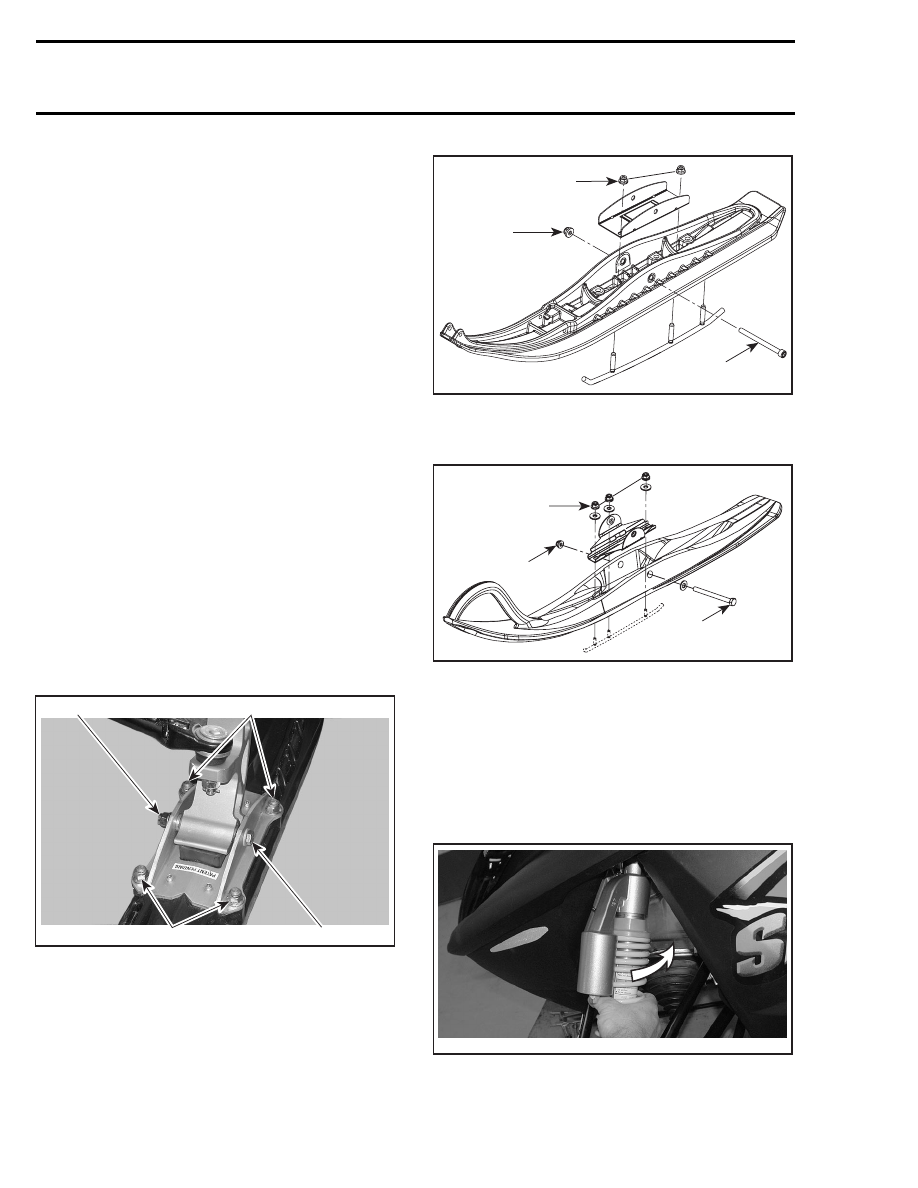

Ski

Lift front of vehicle and support it off the ground.

Unscrew nut no. 1 then pull screw no. 2 out. Re-
move ski no. 3.

Unscrew nuts no. 4 and remove ski runners no. 5.

2

3

A33F1RA

1

3

PRECISION SKI
1. Unscrew nut
2. Remove screw
3. Ski runner nuts

A33G1QA

3

1

2

MOUNTAIN SKI
1. Unscrew nut
2. Remove screw
3. Ski runner nuts

3

1

2

A33G1RA

PLASTIC SKI
1. Unscrew nut
2. Remove screw
3. Ski runner nuts

Shock Absorber

Open hood and remove side panels.

Reduce spring preload by turning adjusting ring
towards position 1 and continue until it stops.

A33F1SA

450

mmr2005-098

Section 10 STEERING/FRONT SUSPENSION

Subsection 02 (FRONT SUSPENSION)

A33F1TA

Remove lower screw then upper screw of shock
absorber.

NOTE: To retain upper screw while unscrewing
nut, remove access plug in engine compartment.

1

A33F1UA

1. Access hole to reach upper screw

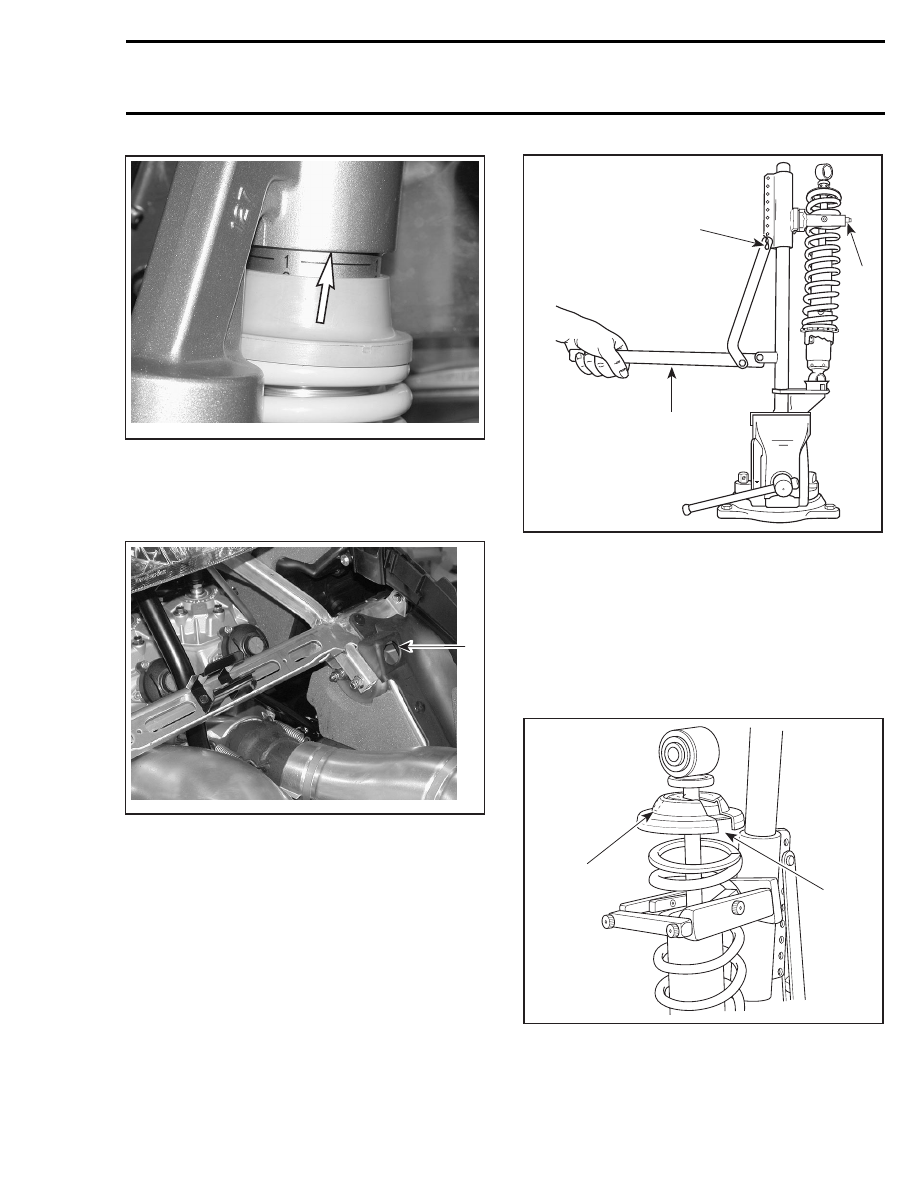

For shock absorber spring disassembly use shock
absorber spring remover (P/N 529 035 504) in a
vise. Mount shock absorber in it and turn shock
absorber so that spring coils match spring com-
pressor.

Close and lock the bar. Adjust the handle at hori-
zontal position by changing the position of the cle-
vis pin.

1

A01B4LA

2

3

TYPICAL
1. Clevis pin
2. Bar
3. Handle horizontal

Push down on the handle until it locks. Remove
spring stopper then release handle.

Some Models

At installation, cap opening no. 30 must be 180°
from spring stopper no. 29 opening.

A03F12A

1

2

1. Cap opening
2. Spring stopper opening

mmr2005-098

451

Section 10 STEERING/FRONT SUSPENSION
Subsection 02 (FRONT SUSPENSION)

Lower Arm

Remove shock absorber.

Remove sliding blocks no. 6 of stabilizer bar no. 7.

1

A33F1VA

1. Sliding blocks

Remove cotter pin no. 8 and unscrew ball joint nut
no. 9.

Raise lower arm no. 10 so that ball joint no. 11
becomes parallel with ski leg no. 12.

Install ball joint remover (P/N 529 035 827) and
detach ball joint from ski leg.

529 035 827

A33F1XA

1

A33F1YA

TYPICAL
1. Ball joint parallel with ski leg

Remove lower arm no. 10 from frame. For front
screw no. 17 removal, hold nut no. 18 from engine
compartment.

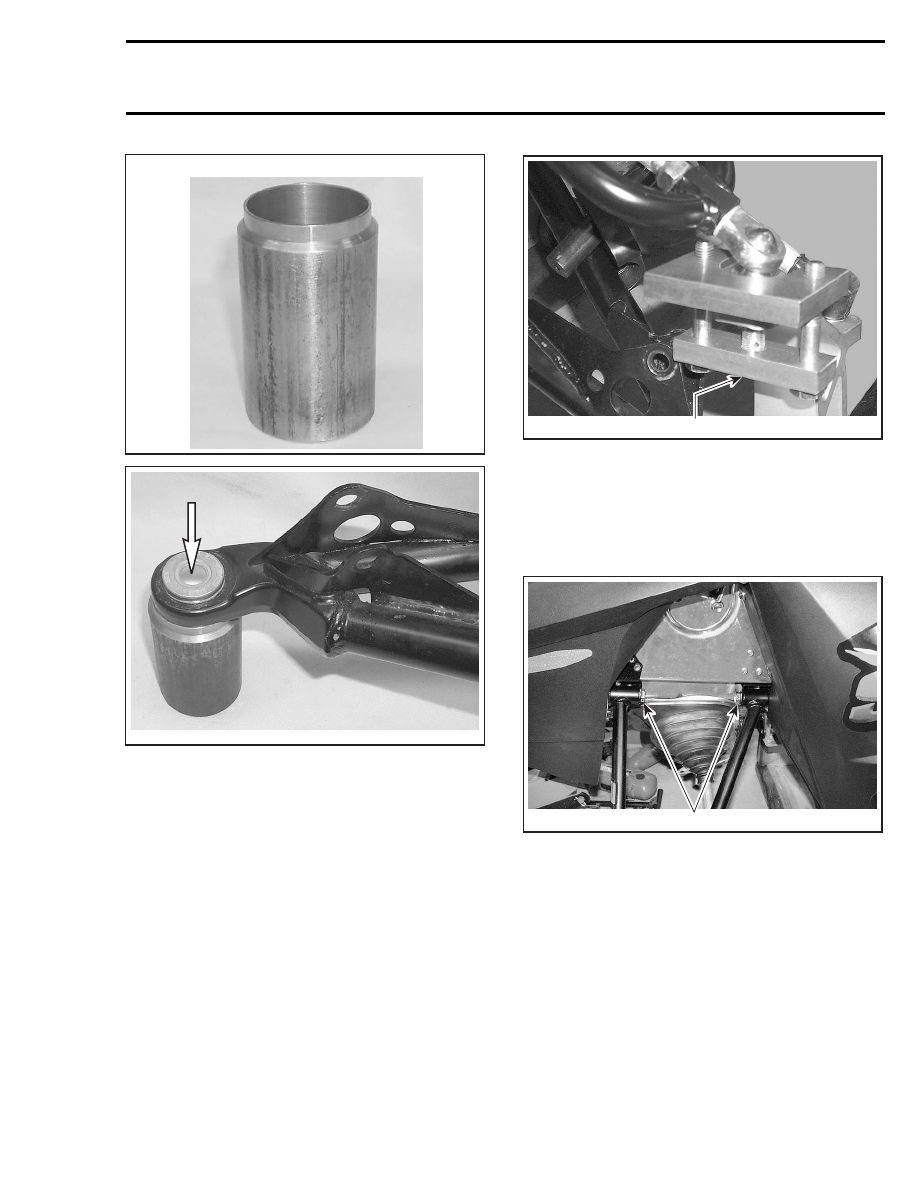

To remove ball joint, proceed as follows:

– Remove snap ring no. 13.
– Install ball joint remover support (P/N 529 035

873) under joint.

– Press joint out.

A33F1WA

TYPICAL

452

mmr2005-098

Section 10 STEERING/FRONT SUSPENSION

Subsection 02 (FRONT SUSPENSION)

529 035 873

A33F1ZA

A33F20A

TYPICAL

Tie Rod

Refer to STEERING SYSTEM section and remove
tie rod from ski leg.

Upper Arm

Remove cotter pin no. 31 and unscrew ball joint
nut no. 32.

Install ball joint remover (P/N 529 035 827) and
detach ball joint no. 15 from ski leg.

529 035 827

A33F2BA

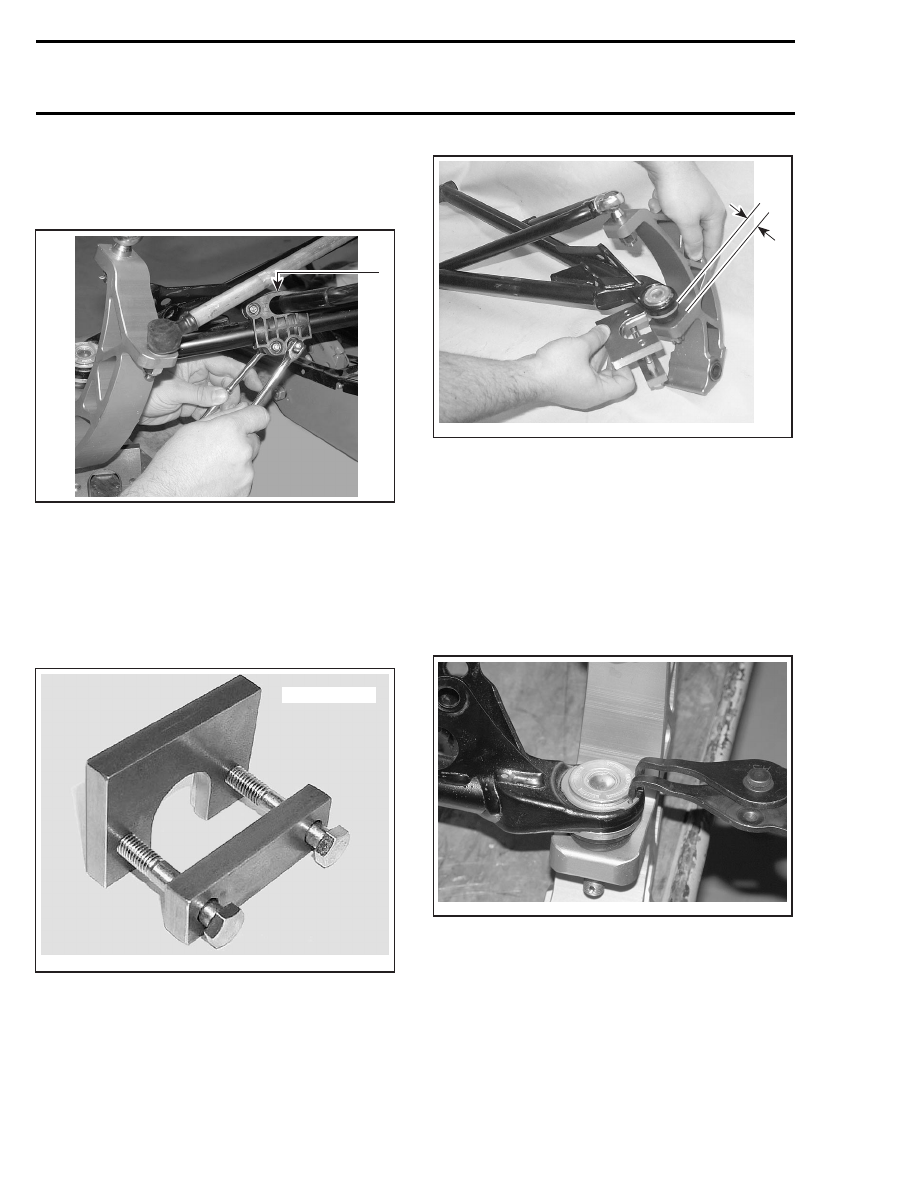

Use a 11 mm (7/16 in) open wrench to hold ball
joint housing and unscrew nut no. 16, then re-
move ball joint from upper arm.

Remove upper arm no. 14 from frame.

For

screws no. 19 removal, hold nuts no. 20 from
engine compartment.

1

A33F21A

1. Remove screws while holding nuts from engine compartment

Stabilizer Bar

Remove shock absorbers, stabilizer bar slider
blocks and unfasten lower ball joints from ski
legs.

Remove screws no. 21 from clamps no. 22.

mmr2005-098
