Snowmobile Ski Doo REV SERIES (2006 year). Instruction - part 110

Section 10 STEERING/FRONT SUSPENSION
Subsection 01 (STEERING SYSTEM)

1

2

A33G0HB

A

RIGHT HAND SIDE SHOWN

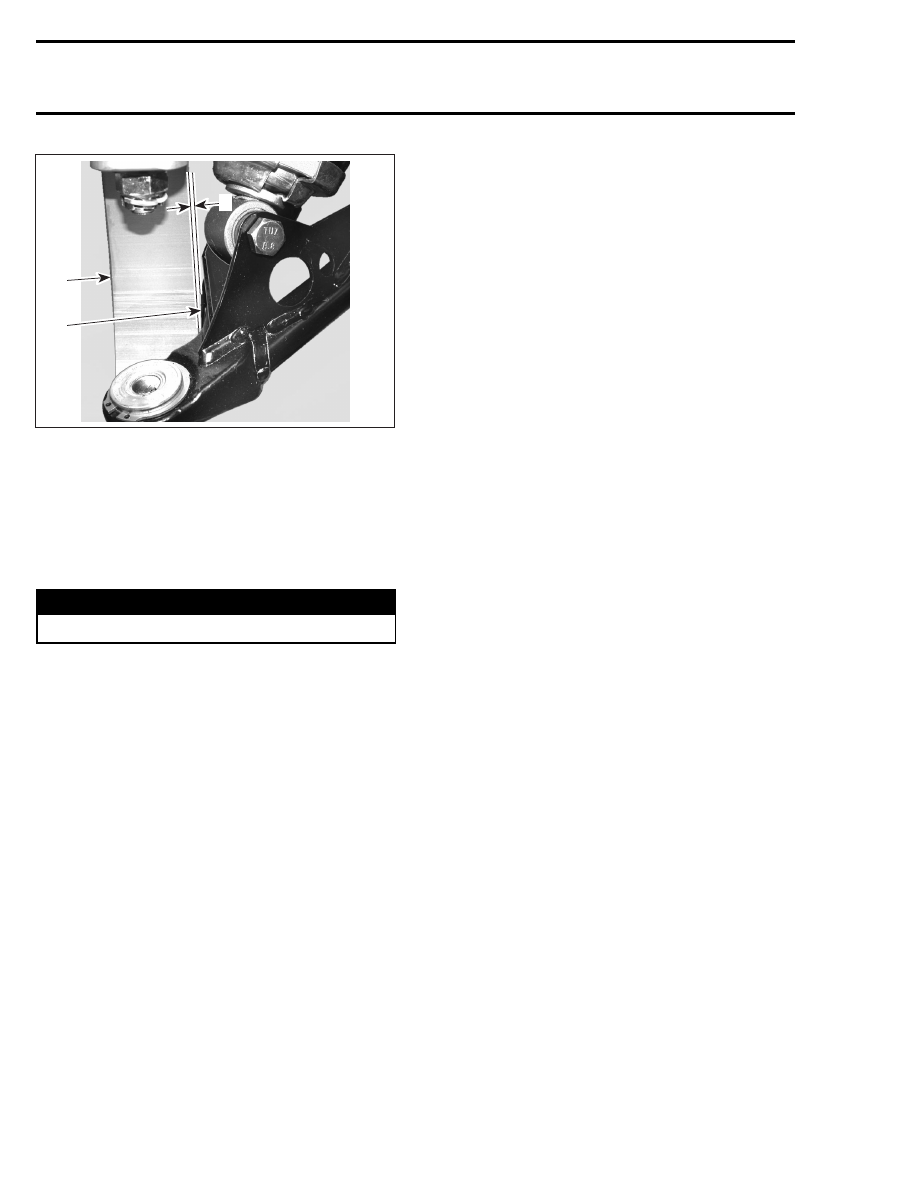

1. Ski leg
2. Lower arm

A. 2 mm (5/64 in)

If the distance is more than the specified distance
on one side then check for bent parts.

LUBRICATION



WARNING

Do not lubricate throttle cable or housing.

Use suspension synthetic grease (P/N 293 550
033) on:

– Grease fitting no. 16 of LH and RH swivel arms.

– Lower steering column bushing.

Use BOMBARDIER LUBE (P/N 293 600 016) on:

– Tie rod ball joints.

446

mmr2005-097

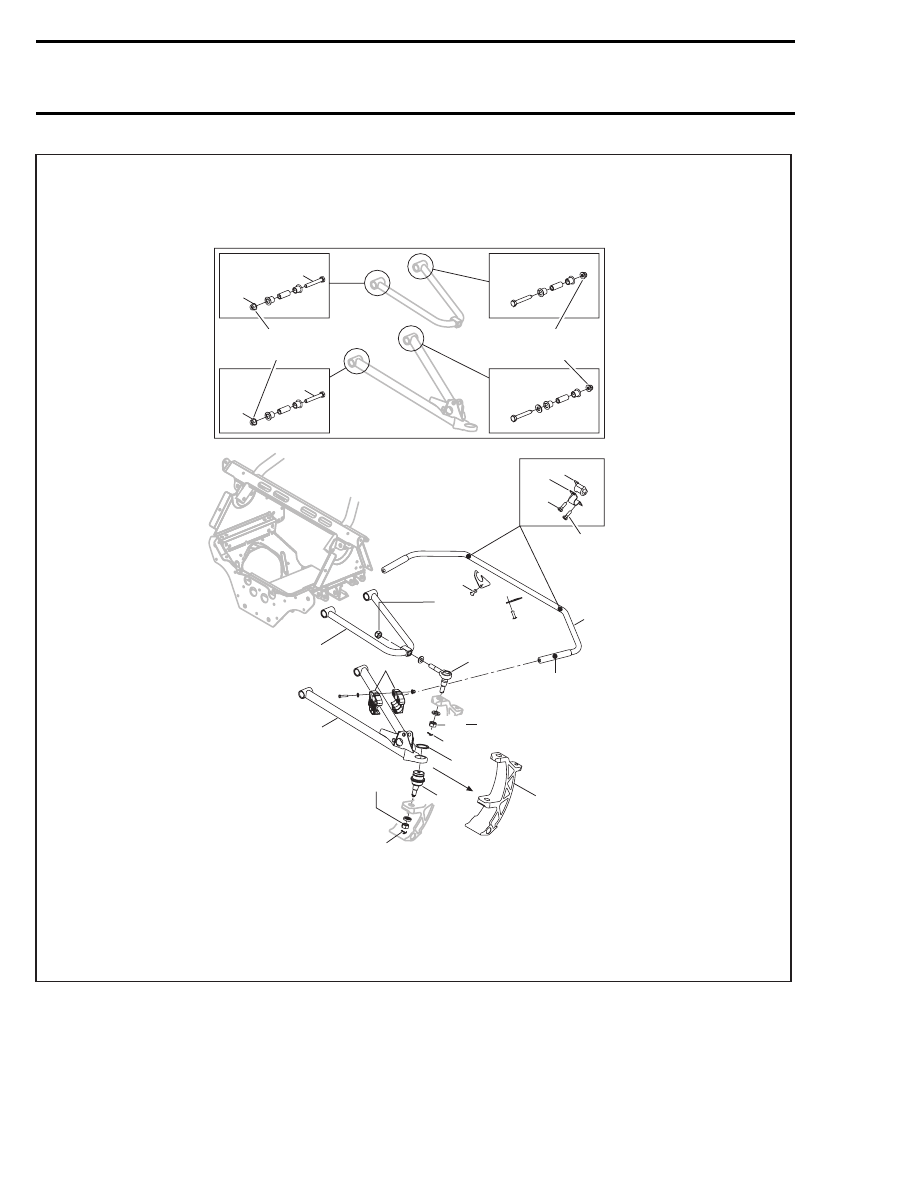

Section 10 STEERING/FRONT SUSPENSION

Subsection 02 (FRONT SUSPENSION)

FRONT SUSPENSION

SERVICE TOOLS

Description

Part Number

Page

A-arm nut wrench................................................................. 529 035 876 ......................................... 456
ball joint installer ................................................................... 529 035 975 ......................................... 456
ball joint lock tool .................................................................. 529 035 945 ......................................... 456
ball joint remover .................................................................. 529 035 827 ................................. 452–453
ball joint remover support..................................................... 529 035 873 ......................................... 452
ball joint support ................................................................... 529 035 875 ......................................... 456
shock absorber spring remover ............................................ 529 035 504 ......................................... 451

SERVICE PRODUCTS

Description

Part Number

Page

pulley flange cleaner............................................................. 413 711 809 ......................................... 456
suspension synthetic grease ................................................ 293 550 033 ......................................... 459

mmr2005-098

447

Section 10 STEERING/FRONT SUSPENSION
Subsection 02 (FRONT SUSPENSION)

A33F53S

20

19

17

18

16

48 N•m

(35 lbf•ft)

15

25

16 N•m

(142 lbf•in)

21

22

23

7

24

14

6

10

9

60 N•m

(44 lbf•ft)

60 N•m

(44 lbf•ft)

32
31

13

12

11

8

48 N•m

(35 lbf•ft)

48 N•m

(35 lbf•ft)

448

mmr2005-098

Section 10 STEERING/FRONT SUSPENSION

Subsection 02 (FRONT SUSPENSION)

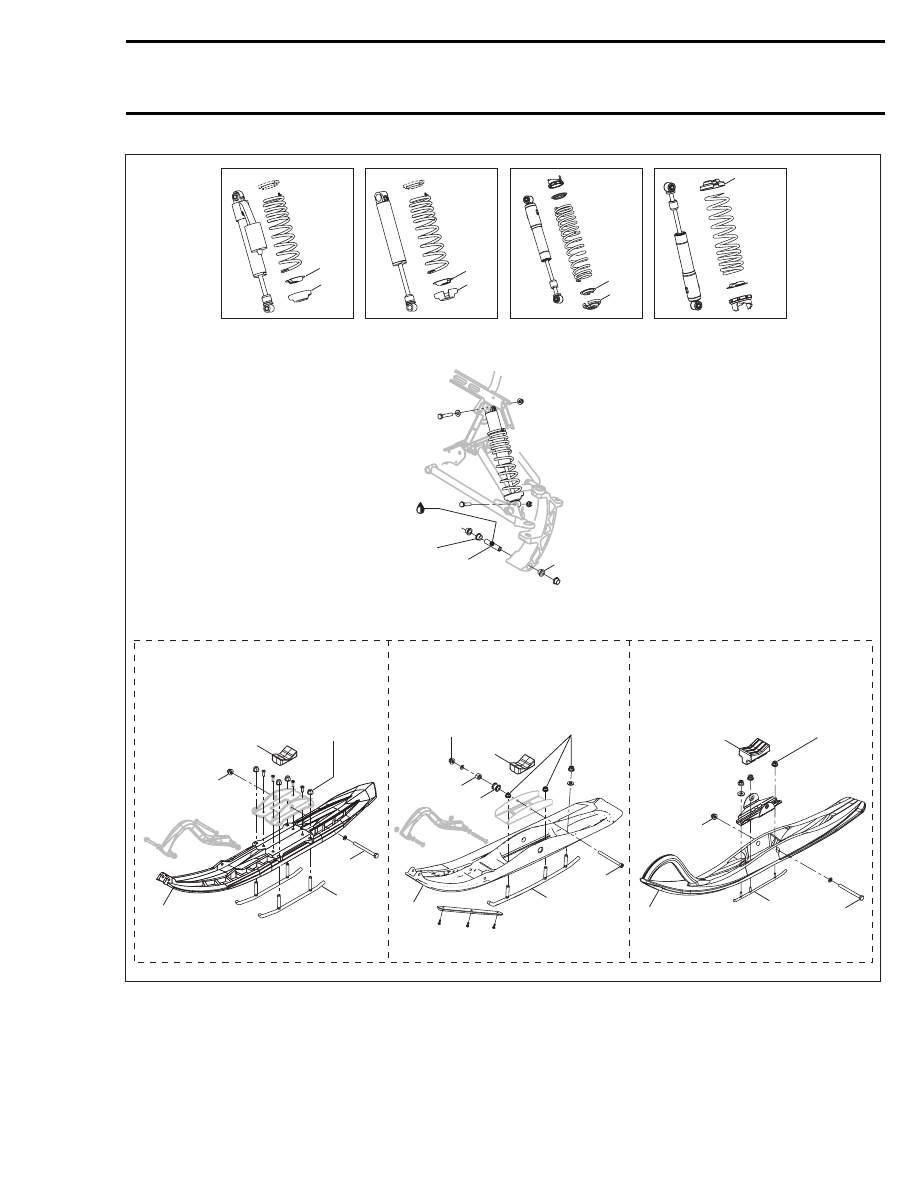

A33F54S

29

30

29
30

Mountain Ski

Precision Ski

Plastic Ski

32 N•m

(24 lbf•ft)

Suspension

synthetic grease

18 N•m

(160 lbf•in)

3

3

3

1

33

34

4

5

2

28

27

28

18 N•m

(160 lbf•in)

4

5

5

26

32 N•m

(24 lbf•ft)

1

2

26

18 N•m

(160 lbf•in)

4

2

32 N•m

(24 lbf•ft)

1

26

29

30

30

NOTE: The same procedure applies on both sides.
