Section 08 DRIVE SYSTEM

Subsection 03 (DRIVEN PULLEY)

DRIVEN PULLEY

SERVICE TOOLS

Description

Part Number

Page

clutch spring compressor ..................................................... 529 035 524 ......................... 341–343, 346
large bushing extractor ......................................................... 529 031 100 ......................................... 342
large bushing extractor ......................................................... 529 035 575 ......................................... 342
spring scale hook.................................................................. 529 006 500 ................................. 344, 347

SERVICE PRODUCTS

Description

Part Number

Page

Loctite 609............................................................................ 413 703 100 ......................................... 342
Loctite antiseize lubricant .................................................... 293 800 070 ................................. 343, 347
pulley flange cleaner............................................................. 413 711 809 ................................. 341, 346

mmr2005-088

339

Section 08 DRIVE SYSTEM
Subsection 03 (DRIVEN PULLEY)

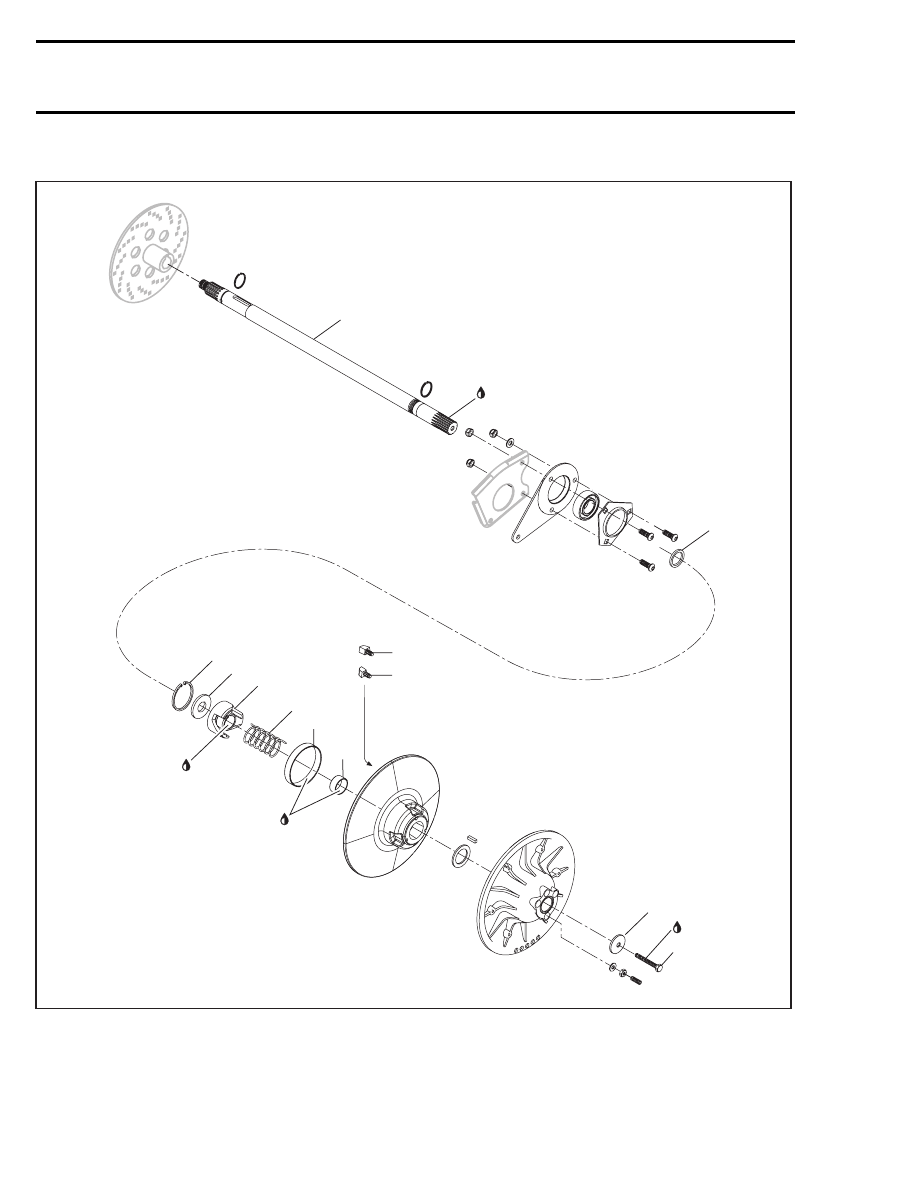

FORMULA RER AND FORMULA VSA-R

A32D48S

1

Anti-seize lubricant

2

3

4

5

6

Black

Red

10

11

8

9

12

14

Loctite 243

Loctite 609

Anti-seize lubricant

22 N•m

(16 lbf•ft)

340

mmr2005-088

Section 08 DRIVE SYSTEM

Subsection 03 (DRIVEN PULLEY)

REMOVAL

Remove guard and drive belt from vehicle.

Remove pulley retaining screw no. 14 and shoul-
dered washer no. 12 then pull the driven pulley
from the countershaft.

Take care not to lose spacer no. 2.

Countershaft

Should countershaft no. 1 removal be required, re-
fer to BRAKE then look for COUNTERSHAFT and
BRAKE DISC REMOVAL.

DISASSEMBLY

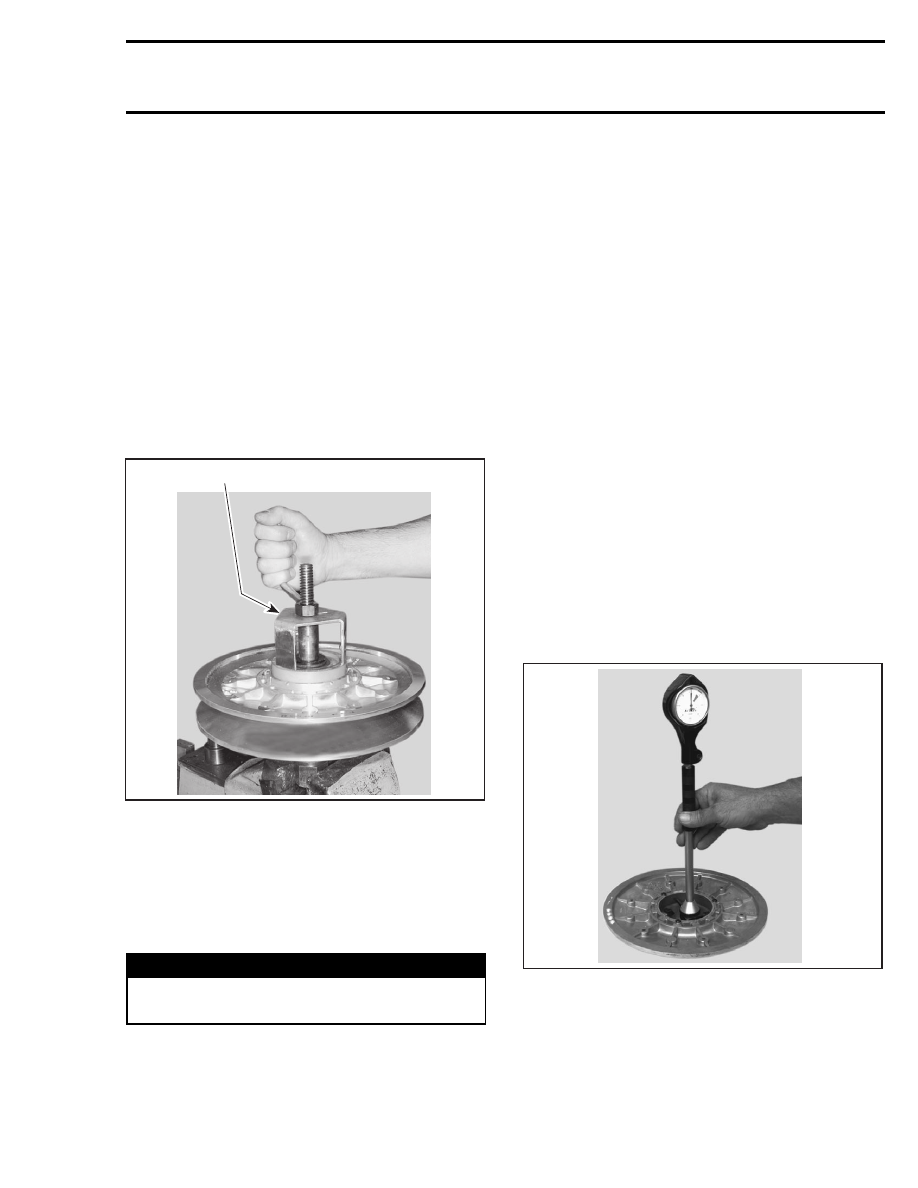

Use clutch spring compressor (P/N 529 035 524).

529 035 524

A15D36B

TYPICAL

Remove circlip no. 3 and washer no. 4 to disas-
semble the outer cam and the 2 pulley halves.

NOTE: Before removing cam and spring, note po-
sition of spring in fixed half (position A,B or C) and
the position in the cam (1 to 6). These positions
will help during assembly.



WARNING

Driven pulley cam is spring loaded, use above
mentioned tool.

CLEANING

Large Bushing and Small Bushing

During break-in period (about 10 hours of use),
teflon from bushing no. 8 and no. 9 moves to cam
or shaft surface. A teflon over teflon running con-
dition occurs, leading to low friction. So it is nor-
mal to see gray teflon deposit on cam or shaft. Do
not remove that deposit, it is not dust.

When a dust deposit has to be removed from the
cam or the shaft, use dry cloth to avoid removing
transferred teflon.

Pulley Half Cleaning

Use pulley flange cleaner (P/N 413 711 809) to
clean pulley halves.

INSPECTION

Bushings

Check the bushings no. 8 and no. 9 for cracks,
scratch and for free movement when assembled
to fixed half.

Using a dial bore gauge measure bushing diame-
ter. Measuring point must be at least 5 mm (1/4 in)
from bushing edge.

A03D1OA

Replace bushing(s) if worn more than specified.

mmr2005-088

341

Section 08 DRIVE SYSTEM
Subsection 03 (DRIVEN PULLEY)

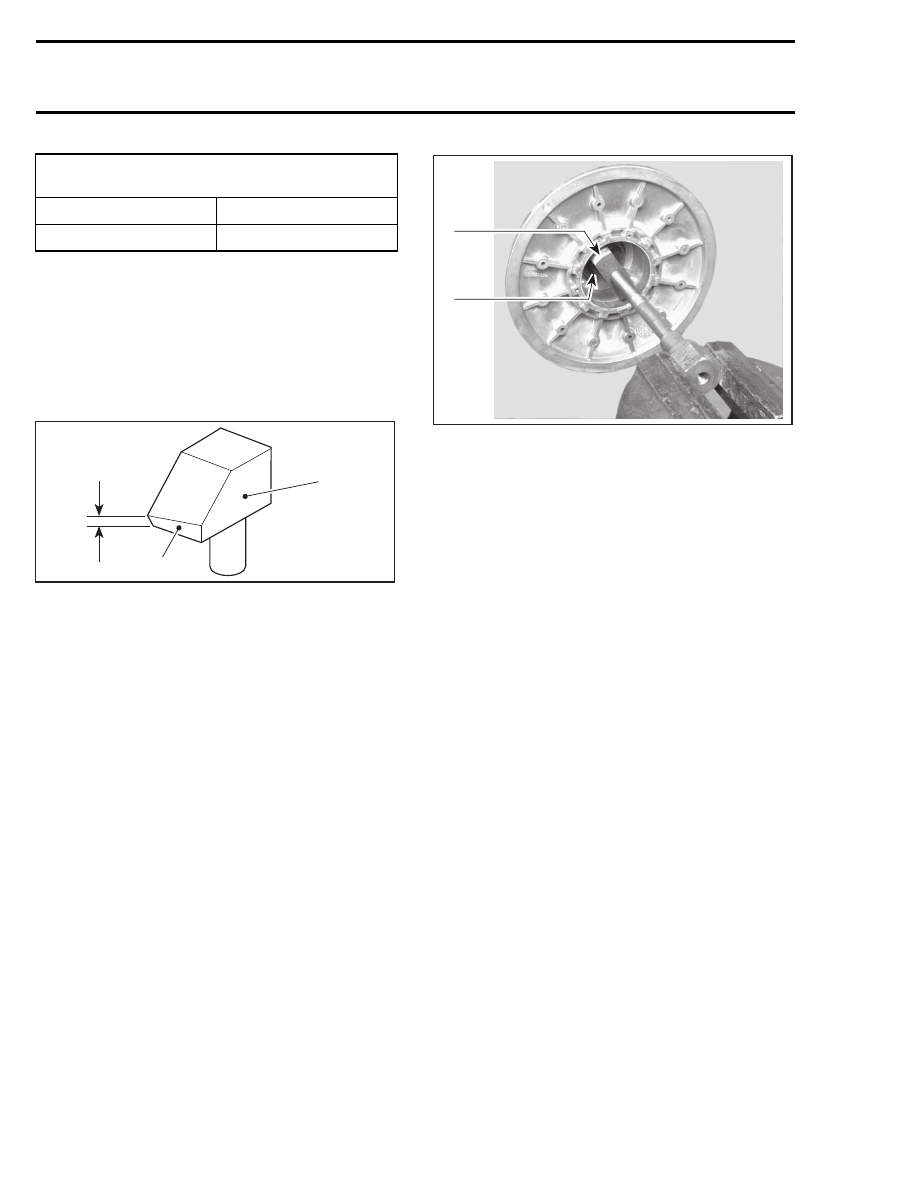

DRIVEN PULLEY BUSHING WEAR LIMIT

mm (in)

Small bushing

38.30 (1.508)

Large bushing

108.2 (4.260)

Slider Shoe

Black slider shoe = forward.

Red slider shoe = reverse.

Check cam slider shoes no. 10 and no. 11 for
wear. Replace when inside edge thickness of cam
slider shoe slope base is worn to 1 mm (.039 in)
or less.

2

1

A15D0OA

3

1. Measure thickness of slope base here
2. Sliding pulley side
3. Slope base

BUSHING REPLACEMENT

Large Bushing

Remove Allen screws if applicable. Heat to break
Loctite bond.

Install the support plate included in the large bush-
ing extractor (P/N 529 031 100) inside sliding half.

Place the large bushing extractor (P/N 529 035
575) below bushing.

A03D1WB

2

1

TYPICAL
1. Support plate
2. Extractor

Mount screw head of the clutch spring compres-
sor (P/N 529 035 524) in a vise.

Turn pulley half by hand to extract old bushing.

Before bushing installation, file sliding half bore to
remove burrs from crimping areas.

Coat bushing outside diameter with Loctite 609
(P/N 413 703 100). Place new bushing on sliding
half and slightly tap to engage squarely the bush-
ing in the sliding.

ASSEMBLY

Cam Slider Shoe

When replacing slider shoes no. 10 and no. 11, al-
ways install a new set (3 shoes) to maintain equal
pressure on the cam.

Install slider shoes as per following photo. Red
slider shoes are being used for reverse and black
ones for forward.

342
