Snowmobile Ski Doo REV SERIES (2006 year). Instruction - part 80





Section 08 DRIVE SYSTEM
Subsection 01 (DRIVE BELT)

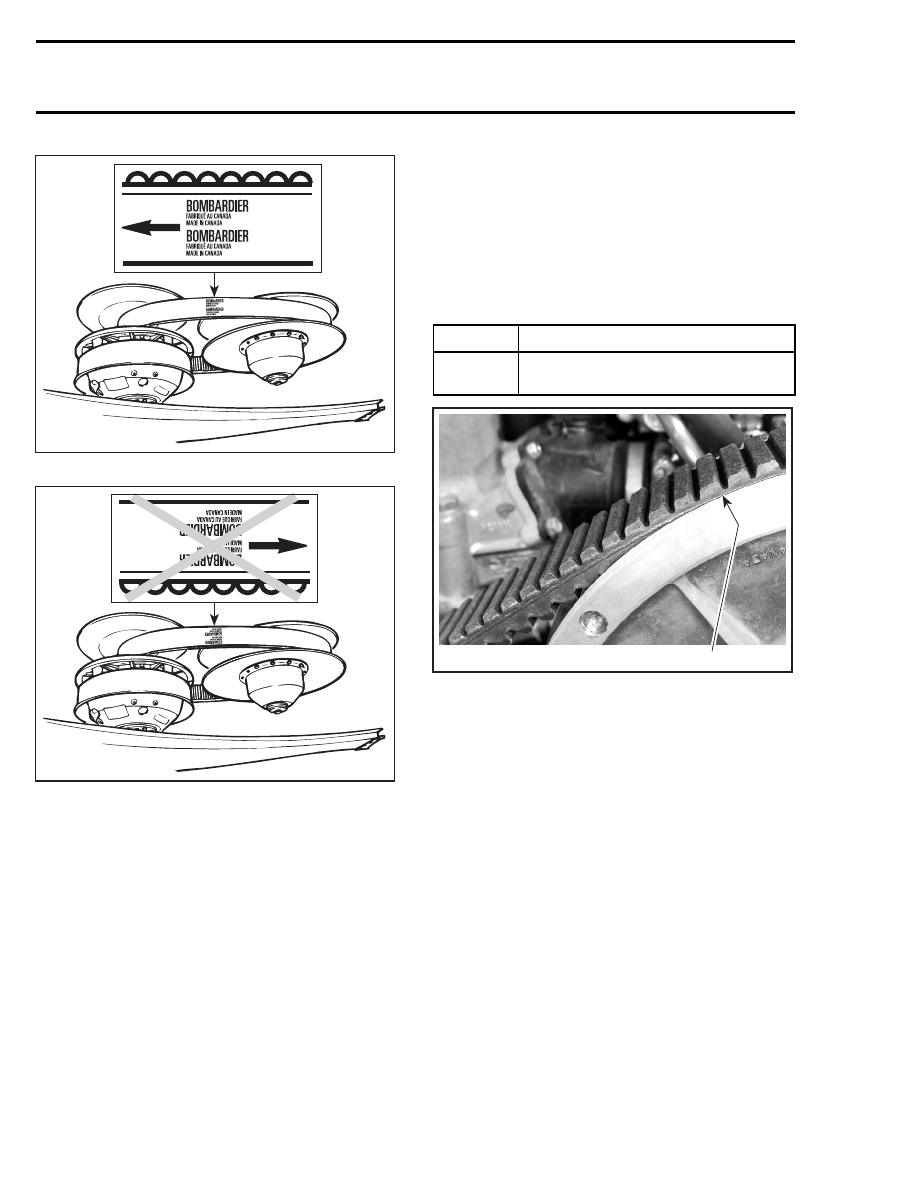

A01D2KA

CORRECT

A01D2LA

INCORRECT

NOTE: For used drive belt, mark and reinstall in
the same position.

DRIVE BELT HEIGHT
MEASUREMENT AND
ADJUSTMENT

Measurement

NOTE: The drive belt height measurement must
be performed each time a new drive belt is in-
stalled.

NOTE: To obtain an accurate drive belt height
measurement, it is suggested to allow a break-in
period of 50 km (30 miles).

Before checking the belt height, ensure that a
good-condition proper belt (refer to the APPLICA-
TION CHART) is installed.

Adjust pulley distance and alignment. Refer to
PULLEY DISTANCE AND ALIGNMENT.

To obtain maximum vehicle performance, the belt
height must be adjusted according to specifica-
tions shown in the accompanying chart.

MODEL

BELT HEIGHT

All models

Top edge of drive belt cord should be

flush with driven pulley edge.

1

A02D1UA

1. Flush

Adjustment

Before adjusting the belt height, ensure that a
good-condition proper belt (refer to the APPLICA-
TION CHART) is installed.

Adjust pulley distance according to specification,
refer to PULLEY DISTANCE AND ALIGNMENT.

Models Equipped with Formula Type
Driven Pulley

Adjust drive belt height using Allen screws, as
shown.

To lower belt in driven pulley: turn Allen screws
clockwise.

To raise belt in driven pulley: turn Allen screws
counterclockwise.

NOTE: Turn Allen screws 1/4 turn at a time, then
rotate driven pulley to allow drive belt to settle in
pulley. Check height, repeat as required.

318

mmr2005-086

Section 08 DRIVE SYSTEM

Subsection 01 (DRIVE BELT)

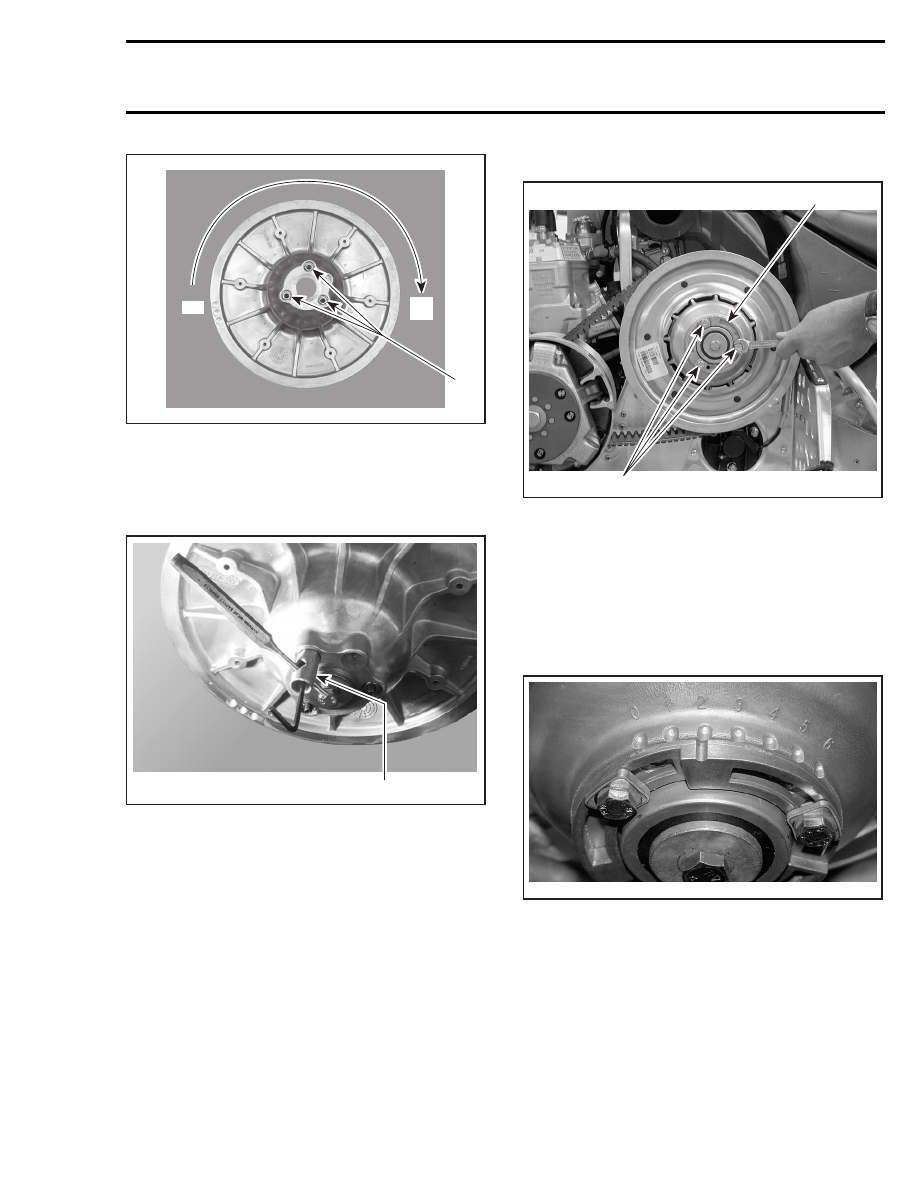

A06D20A

+

-

1

TYPICAL
1. Allen screws with jam nuts

Allen screws must be restrained while tightening
jam nut to prevent throwing adjustment out. Use
drive belt tension adjuster (P/N 529 008 700).

A06D21A

529 008 700

TYPICAL

Models Equipped with HPV Type Driven Pulley

1

2

A33D0DA

1. Screws
2. Adjustment ring

Loosen screws and turn adjustment ring as fol-
lows:

To lower belt in driven pulley: turn adjustment ring
counterclockwise and tighten the screws.

To raise belt in driven pulley: turn ring clockwise
and tighten the adjustment screws.

A33D0EA

DRIVEN PULLEY NOTCHES

Turn the adjustment ring up to one notch, tighten
the screws, then rotate driven pulley to allow drive
belt to settle in pulley. Check height, if required
the adjustment ring can be turned up to 1/4 or 1/2
the notch. Check height, repeat as required.

NOTE: Notches are there on the driven pulley for
reference purpose only and the desired adjust-
ment can be attained at any point.

mmr2005-086

319

Section 08 DRIVE SYSTEM
Subsection 01 (DRIVE BELT)

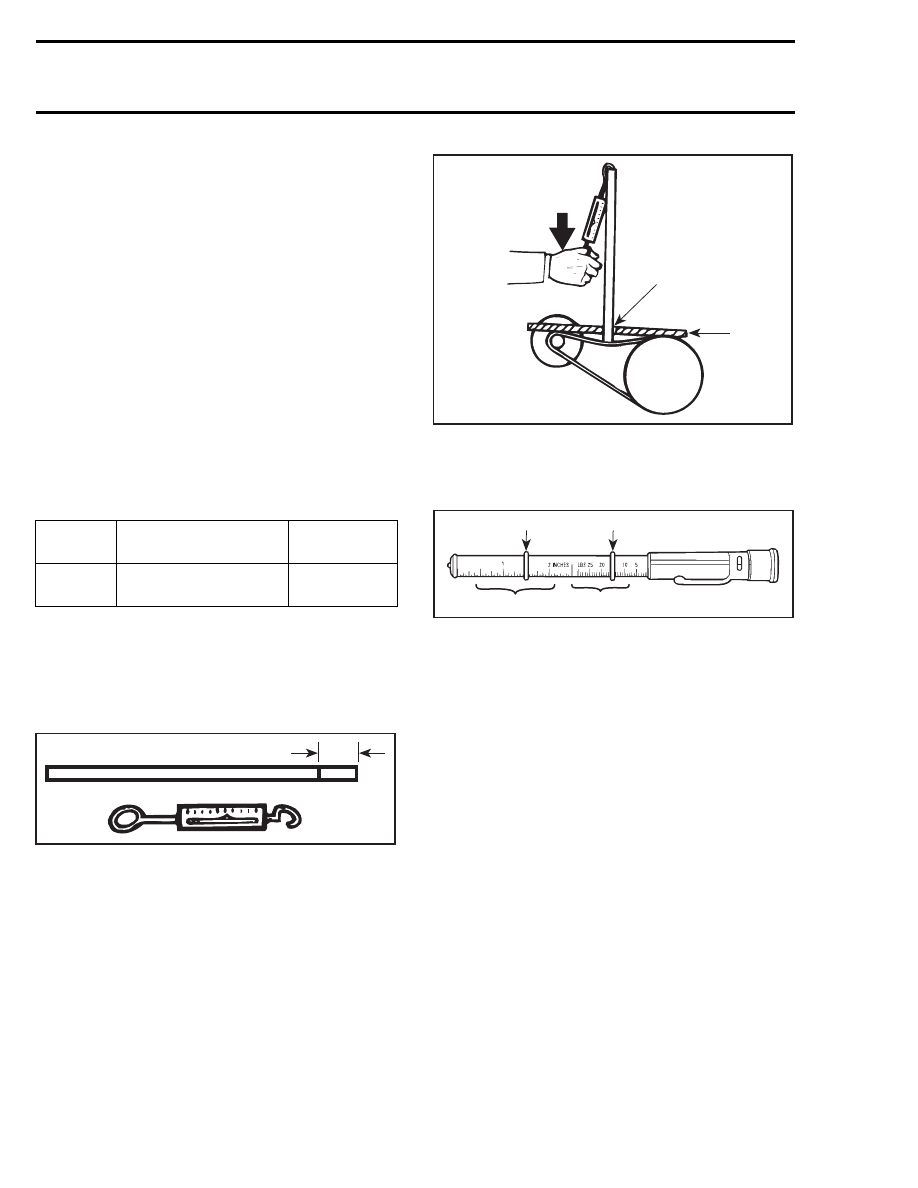

DRIVE BELT DEFLECTION
MEASUREMENT (REFERENCE
ONLY)

NOTE: The drive belt deflection measurement
must be performed each time a new drive belt is
installed.

NOTE: To obtain an accurate drive belt deflection
measurement, it is suggested to allow a break-in
period of 50 km (30 miles).

Before checking the belt deflection, ensure vehi-
cle has the proper belt (refer to the APPLICATION
CHART).

Adjust pulley distance and alignment. Refer to
PULLEY DISTANCE AND ALIGNMENT.

To obtain maximum vehicle performance, the belt
tension must be adjusted according to specifica-
tions shown in the accompanying chart.

MODEL

DEFLECTION

†

mm (in)

FORCE

kg (lb)

All

models

32 ± 5 (1.260 ± .197)

11.5 (25)

†

FOR REFERENCE ONLY

To Check Tension

Position a reference rule on drive belt.

Wooden Stick and Spring Scale Method

A00D05A

1

1. Mark specified deflection

Using spring scale and stick, apply specified force
on drive belt halfway between pulleys as shown.

A00D06A

1

2

3

1. Force
2. Read deflection here
3. Reference rule

Or use the belt tension tester (P/N 414 348 200).

1

3

4

A00C07B

2

1. Lower O-ring
2. Upper O-ring
3. Force (read down)
4. Deflection (read up)

1) Slide lower O-ring of deflection scale to speci-

fied measure.

2) Slide upper O-ring to 0 (zero) on the force scale.
3) Apply pressure until lower O-ring is flush with

edge of rule and read force on the upper scale
at top edge of O-ring.

320

mmr2005-086

Section 08 DRIVE SYSTEM

Subsection 01 (DRIVE BELT)

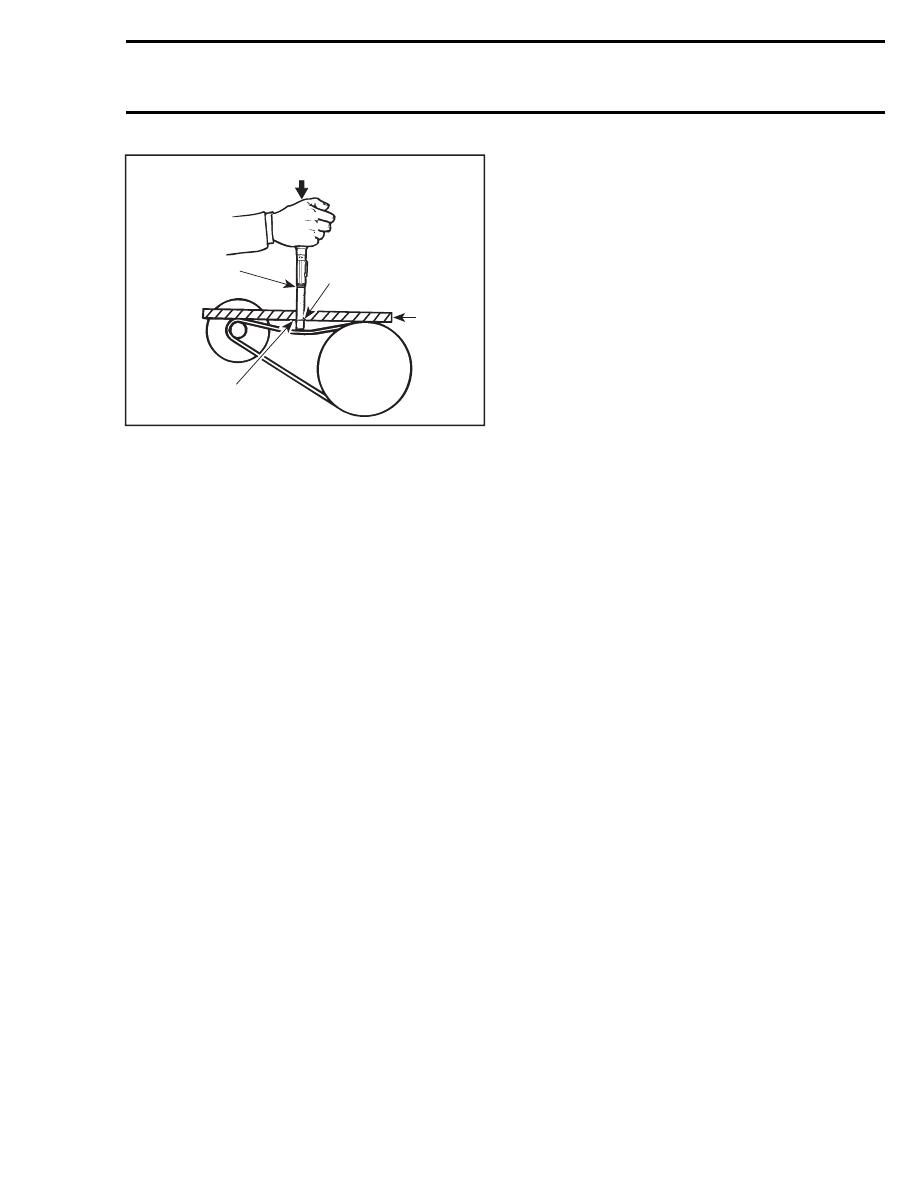

A00D08A

2

1

3

4

5

1. Upper O-ring — force
2. Force
3. Lower O-ring — deflection
4. Reference rule
5. Deflection

mmr2005-086

321
