Section 03 ENGINES
Subsection 04 (MAGNETO SYSTEM)

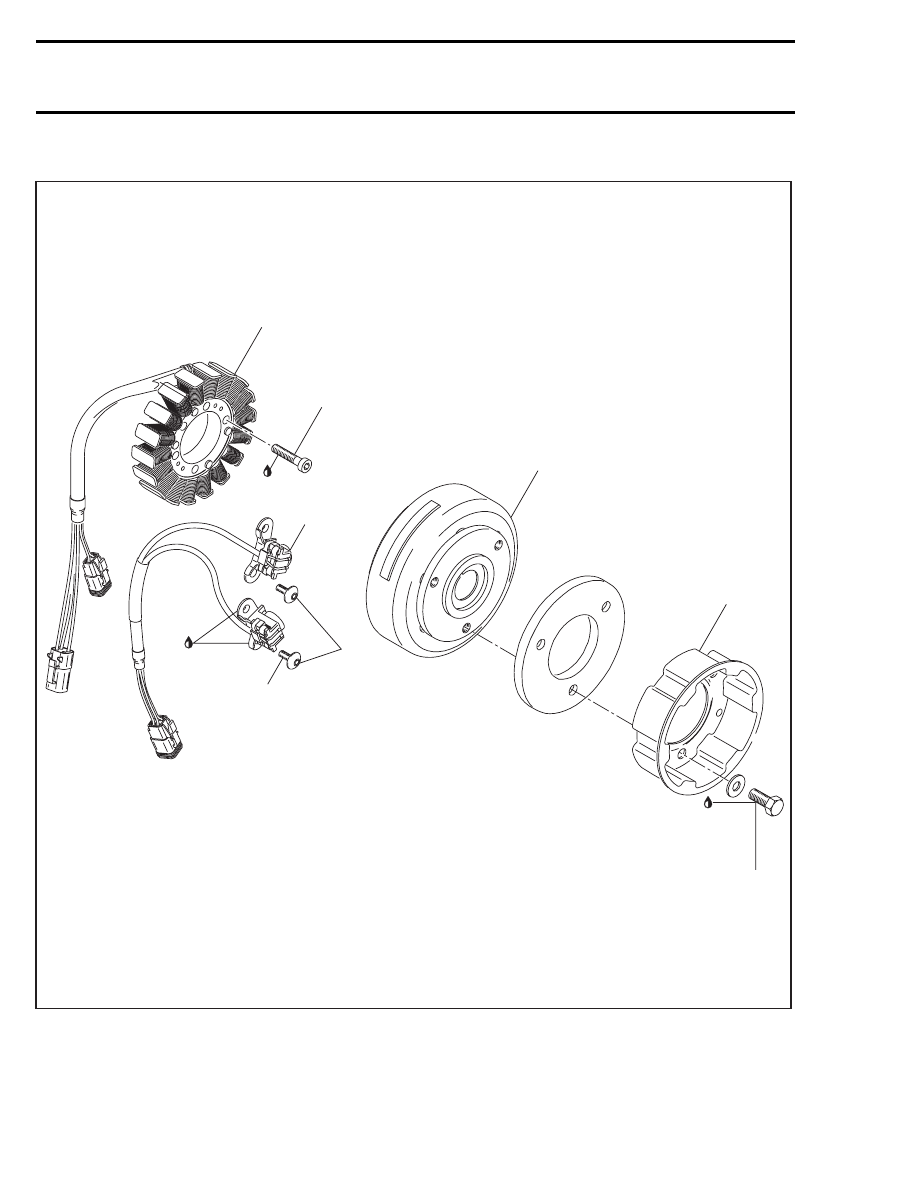

593 HO and 793 HO Engines

1

Loctite

243

3

9 N•m

(80 lbf•in)

4

5

6

7 N•m

(62 lbf•in)

2

Silicone

5

Loctite

243

21 N•m

(16 lbf•ft)

A33C3ZS

74

mmr2005-071

Section 03 ENGINES

Subsection 04 (MAGNETO SYSTEM)

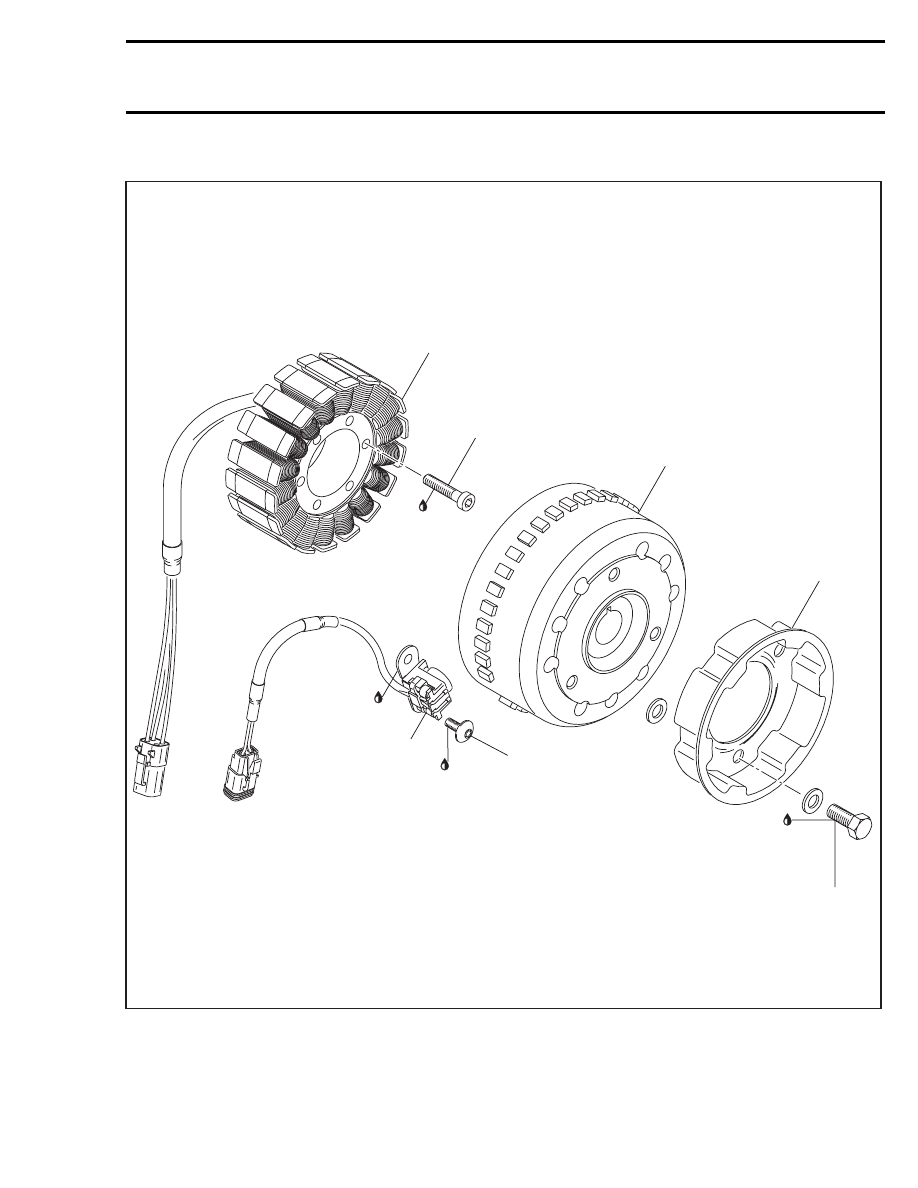

593 HO SDI Engines

A33C40S

1

Loctite

243

3

9 N•m

(80 lbf•in)

4

6

7 N•m

(62 lbf•in)

2

Silicone

5

Loctite

243

21 N•m

(16 lbf•ft)

Loctite

243

mmr2005-071

75

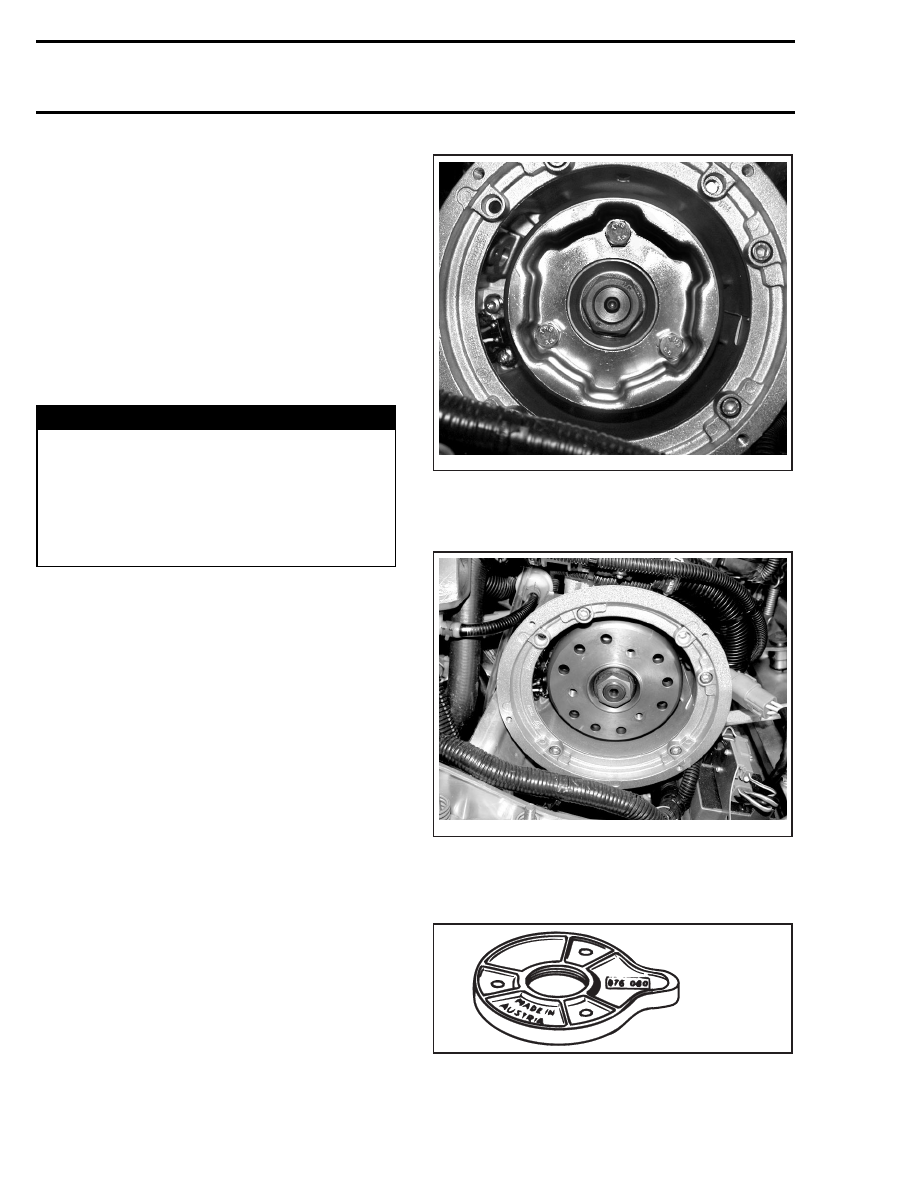

Section 03 ENGINES
Subsection 04 (MAGNETO SYSTEM)

GENERAL

NOTE: The following procedures can be done
without removing the engine. To facilitate mag-
neto removal, hold drive pulley with the appropri-
ate tool.

During assembly/installation, use the torque val-
ues and service products as in the exploded
views.

Clean threads before applying a threadlocker. Re-
fer to SELF-LOCKING FASTENERS and LOCTITE
APPLICATION at the beginning of this manual for
complete procedure.



WARNING

Torque

wrench

tightening

specifications

must strictly be adhered to.
Locking devices (e.g.: locking tabs, elastic
stop nuts, self-locking fasteners, etc.) must
be installed or replaced with new ones where
specified. If the efficiency of a locking device
is impaired, it must be renewed.

MAGNETO FLYWHEEL

Cleaning

Clean all metal components in a non-ferrous metal
cleaner.

CAUTION: Clean magneto flywheel using only
a clean cloth.

Removal

To gain access to magneto flywheel no. 1 assem-
bly, remove the following parts as needed on dif-
ferent engines:

– tuned pipe and muffler
– rewind starter
– starting pulley no. 2.

A32C8KA

TYPICAL

Remove the connecting flange retaining the
rewind starter to the engine housing.

A32C8LA

TYPICAL

– Install the puller ring (P/N 420 876 080) in mag-

neto housing opening.

420 876 080

76

mmr2005-071

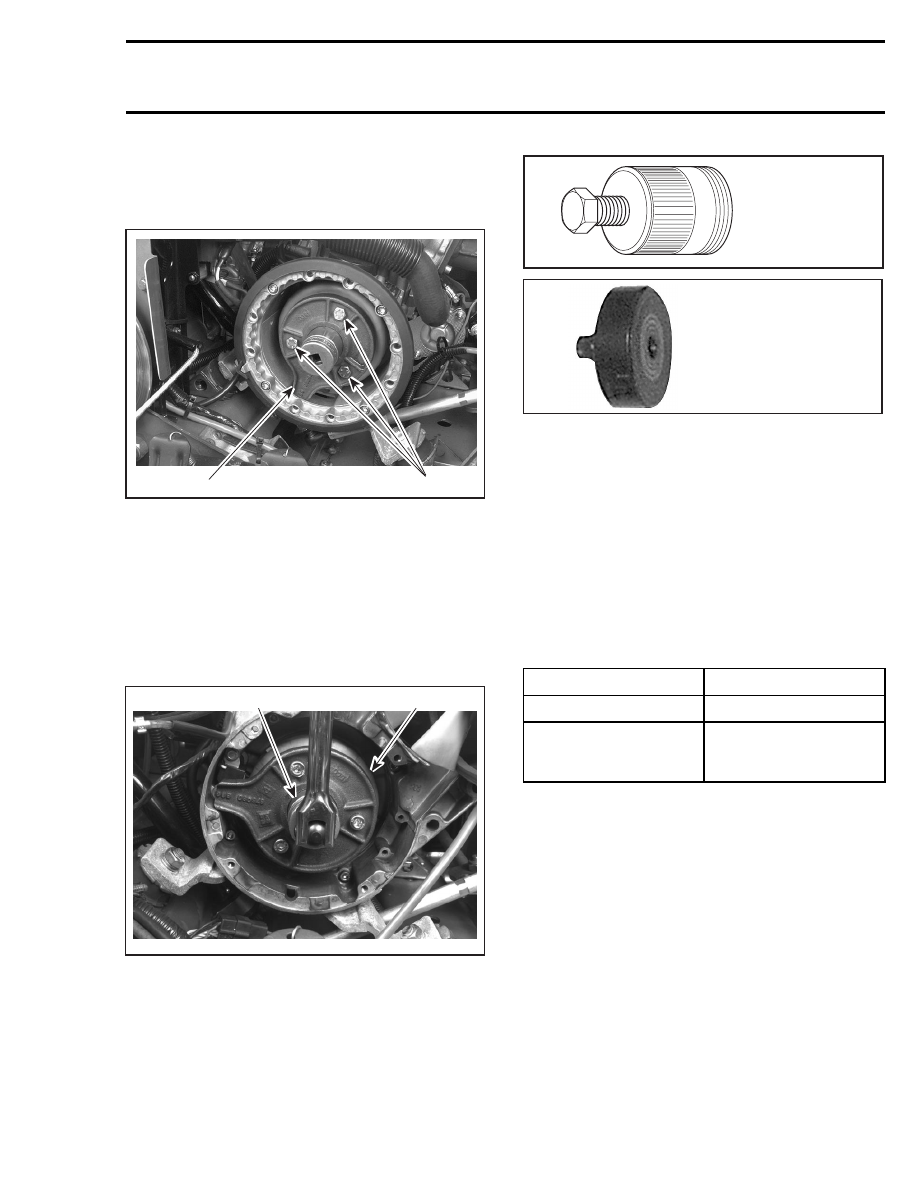

Section 03 ENGINES

Subsection 04 (MAGNETO SYSTEM)

CAUTION: Use only M8 x 20 mm screws to bolt
puller to magneto flywheel. When a counter-
weight is installed on magneto flywheel use M8
x 30 mm screws.

A06E22B

1

2

TYPICAL
1. Tab in magneto housing opening
2. M8 screws

– Remove magneto flywheel nut, using a 30 mm

socket machined to 40 mm (1.580 in) outside
diameter by 16 mm (5/8 in) long.

NOTE: To correctly remove a threadlocked fasten-
er, first tap on the fastener to break threadlocker
bond. This will avoid thread breakage.

A03C1JB

420 876 080

1

TYPICAL
1. 30 mm socket

To remove magneto flywheel, install the crank-
shaft protector (P/N 420 876 557) on crankshaft
end. Screw the magneto puller (P/N 529 035 547)
into puller ring.

529 035 547

420 876 557

Tighten puller bolt and at the same time, tap on
bolt head using a hammer to release magneto fly-
wheel from its taper.

Installation

Clean crankshaft extension (taper) and apply Loc-
tite 243 (blue) (P/N 293 800 060) on taper, then po-
sition Woodruff key, magneto flywheel no. 1 and
lock washer on crankshaft.

Clean magneto flywheel nut threads and apply
Loctite 243 (blue) (P/N 293 800 060) then tighten
nut.

ENGINES

TORQUE

377 and 552

105 N•m (77 lbf•ft)

593, 593 HO,

593 HO SDI and

793 HO Power Tek

125 N•m (92 lbf•ft)

At reassembly coat all electric connections except
Deutsch housings (waterproof housing) with sili-
cone dielectric grease (P/N 293 550 004) to pre-
vent corrosion or moisture penetration.

CAUTION: Do not use silicone «sealant», this
product will corrode contacts. Do not apply sil-
icone dielectric grease on any Deutsch water-
proof housing otherwise housing seal will be
damaged.

Ignition Timing

Check as described in IGNITION TIMING.

mmr2005-071
