ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

198

5. Если правильно отрегулировать натяжение гусенич-

ной ленты не удается, обратитесь к авторизованному

дилеру Ski-Doo.

6. Затяните болты задней оси рекомендуемым момен-

том затяжки.

Момент затяжки

Гайка и винт крепления заднего

направляющего катка

48 ± 6 Н•м

(35 ± 4 фунт-сила-

фут)

7. Проверьте центровку гусеницы, как описано ниже.

Центровка гусеничной ленты

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусеницы убедитесь в

отсутствии в ней посторонних предметов, которые

могут вылететь при включении двигателя. Следите,

чтобы руки, ноги, инструмент или одежда не оказались

захвачены вращающимися деталями. Поднимите и

поставьте снегоход на опору с широким основанием

и отражательным щитком. Убедитесь в отсутствии

людей поблизости и позади снегохода. Не проворачи-

вайте гусеницу на большой скорости.
Из быстро вращающейся гусеницы под действием цен-

тробежной силы могут неожиданно вылететь сломан-

ные шипы, звенья гусеницы или какие-то посторонние

предметы, которые способны нанести травмы ногам и

другим частям тела.

1. Поднимите заднюю часть снегохода и установите

на опору с широким основанием, чтобы гусеница не

касалась опорной поверхности.

ОСТОРОЖНО

Правильно выполняйте подъем, в частности используя

ноги, а не спину. Не поднимайте заднюю часть снегохода,

если у вас для этого недостаточно сил.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

199

2. Запустите двигатель и слегка нажмите на рычаг

дроссельной заслонки, чтобы гусеничная лента

начала медленно вращаться. Длительность работы

гусеницы в таком режиме не должна превышать 20-

ти секунд.

3. Проверьте симметричность положения гусеничной

ленты относительно накладок полозьев: расстояние

между полозьями и направляющими гребнями гу-

сеничной ленты должно быть одинаковым с обеих

сторон.

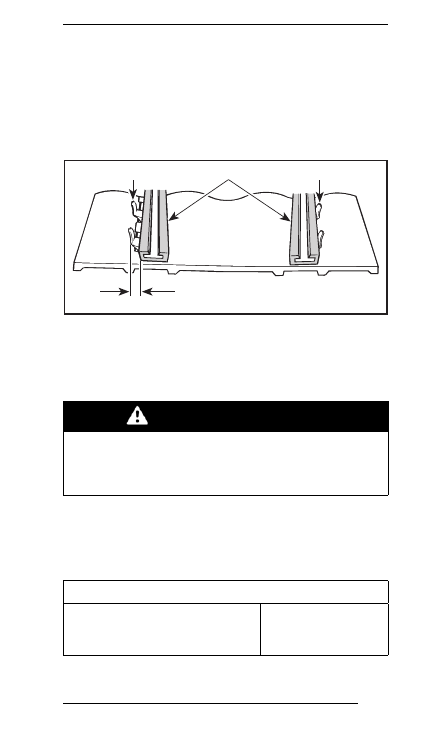

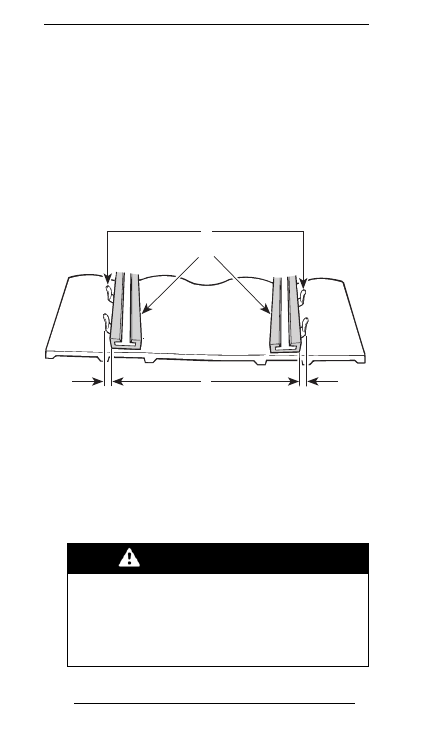

1

2

3

1.

Направляющие гребни

2.

Накладки полозьев

3.

Одинаковое расстояние с обеих сторон

4. Для регулировки центровки гусеницы выполните сле-

дующее:
4.1 Остановите двигатель.
4.2 Снимите колпачок шнура безопасности (ключ

DESS) с контактного устройства.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регулировке и техни-

ческому обслуживанию снегохода снимите колпа-

чок шнура безопасности (если не указано иное) с

контактного устройства выключателя двигателя.

Для выполнения регулировки выберите безопас-

ное место вдали от снегоходных трасс.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

200

4.3 Отпустите гайки крепления оси.
4.4 Подтяните регулировочный болт на той стороне

движителя, где расстояние между направляю-

щими гребнями и опорным полозом наиболь-

шее.

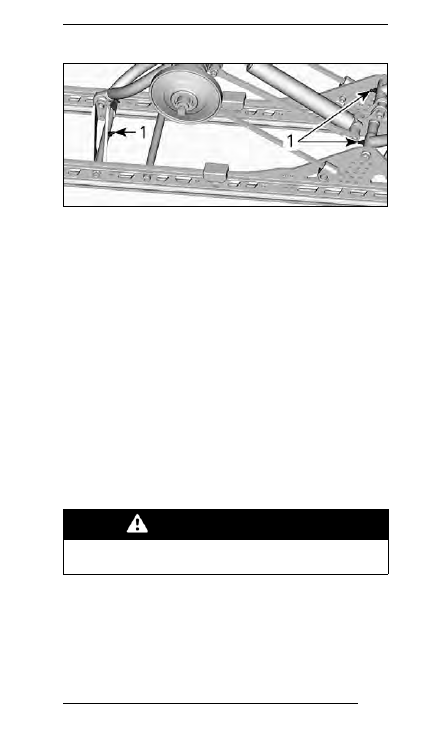

A01F0BA

1

2

3

1

1.

Направляющие гребни

2.

Накладки полозьев

3.

Подтяните регулировочный болт на этой стороне

5. Затяните гайку задней оси.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты направляющих кат-

ков надёжно затянуты, чтобы избежать самопроиз-

вольного демонтажа направляющего катка и последу-

ющего заклинивания гусеницы.

6. Снова пустите двигатель и на малой скорости движе-

ния гусеничной ленты проверьте симметричность её

положения относительно опорных полозьев.

7. Затяните гайку задней оси.

Момент затяжки

Гайка и винт крепления заднего

направляющего катка

48 ± 6 Н•м

(35 ± 4 фунт-сила-

фут)

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

201

8. Опустите снегоход на опорную поверхность.

Подвеска

Состояние задней подвески
Осмотрите все компоненты подвески, включая накладки

опорных полозьев, пружины, катки и другие детали.
При движении машины по снежному покрову снег играет

роль смазки и охладителя поверхностей скольжения. Про-

должительное движение снегохода по обледеневшей по-

верхности или по зернистому снегу приводит к перегреву

и преждевременному износу накладок опорных полозьев

гусеницы.

Состояние ленточного ограничителя
Проверьте ленточный ограничитель на наличие трещин и

признаков износа. Проверьте затяжку резьбовых крепёж-

ных деталей. Проверьте состояние отверстий в ленточном

ограничителе. При необходимости заменить. Затяните

гайку рекомендованным моментом.

Момент затяжки

Гайка ленточного ограничителя

10 ± 1 Н•м

(89 ± 9 фунт-сила-

фут)

Смазка компонентов подвески
Смажьте компоненты задней подвески в местах распо-

ложения пресс-масленок. Периодичность обслуживания

указана в разделе

Р

ЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

.

Средство для обслуживания

Синтетическая смазка XPS для подвески

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

202

520001496-019_b

TMOTION

1.

Пресс-маслёнка

Проверка состояния рулевого управления и передней

подвески
Визуально проверьте затяжку крепёжных элементов руле-

вого управления и передней подвески (шаровые опоры и

шаровые шарниры рычагов и тяг рулевого привода, болты

шарнирного крепления, болты крепления лыж и цапф лыж,

и т. д.). При необходимости обратитесь к авторизованному

дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков
Проверьте состояние лыж и твёрдосплавных вставок конь-

ков. При обнаружении признаков износа обратитесь к ав-

торизованному дилеру Ski-Doo.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или коньки ухудшают

управляемость снегохода.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

203

Предохранители

Доступ к блоку предохранителей
Откройте правую боковую панель, см. раздел

ОРГАНЫ

УПРАВЛЕНИЯ

,

ПРИБОРЫ

,

ОБОРУДОВАНИЕ

.

Расположение предохранителей

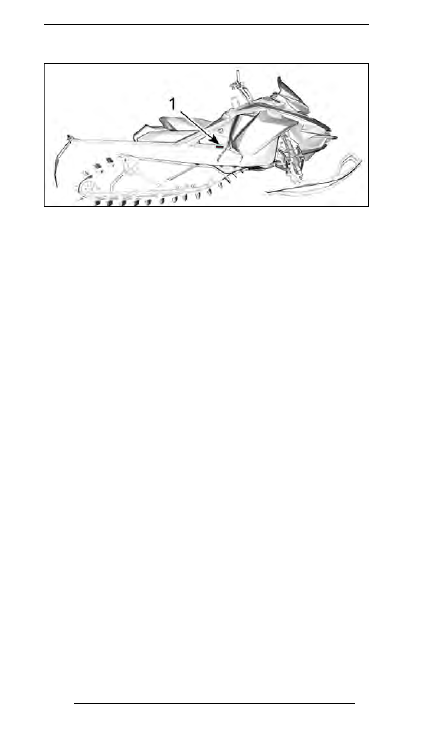

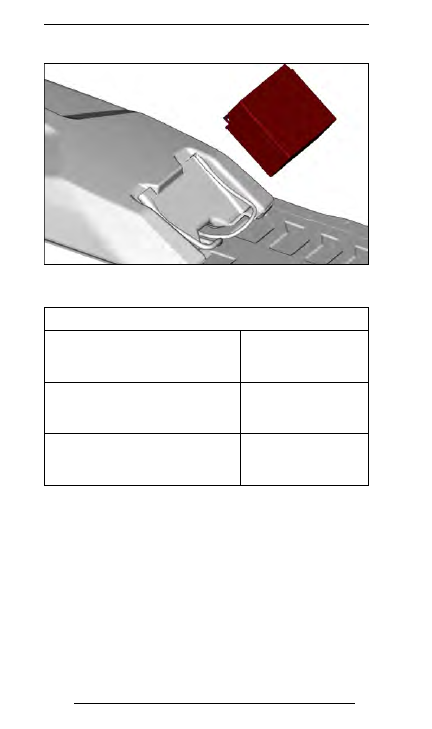

520001663-024_a

1.

Держатель предохранителя

Снимите крышку держателя предохранителя

Назначение плавких

предохранителей

Номинальный ток

Кнопка Start/RER

5 А

Аккумуляторная батарея

30 А

Дополнительного оборудования

15 А

Нагрузка

25 А

Проверка плавкого предохранителя
Проверьте и, при необходимости, замените предохрани-

тель.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

204

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не используйте плавкий предохранитель

более высокого номинала, чем указанный.

Извлеките предохранитель из держателя. Проверьте, не

расплавлена ли его нить.

1

2

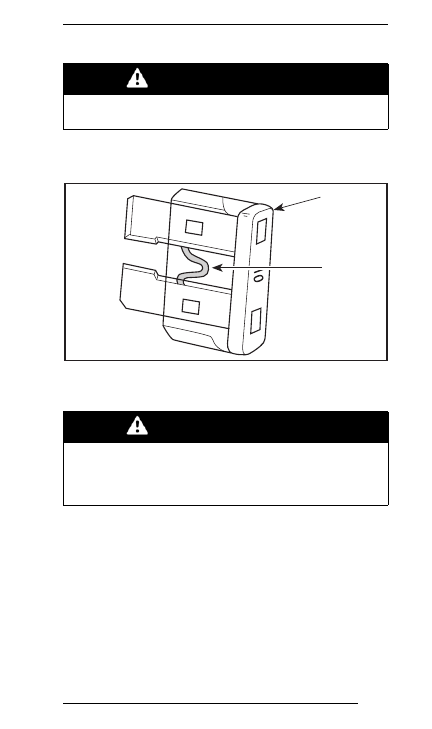

A15E0KA

1.

Предохранитель

2.

Нить

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохранителя, прежде чем

запускать двигатель, найдите и устраните причину

неисправности. Обратитесь к авторизованному дилеру

Ski-Doo.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

205

Фары

Замена лампы фары
Все модели за исключением моделей с 850 E-TEC Turbo
1. Снимите багажное отделение. См. пункт

С

НЯТИЕ ВЕРХ-

НЕГО ЭЛЕМЕНТА КОРПУСА

в разделе

О

РГАНЫ УПРАВЛЕНИЯ

,

ПРИБОРЫ

,

ОБОРУДОВАНИЕ

.

520001496-009_a

Модели с 850 E-TEC Turbo
2.

Снимите опору приборной панели. См. пункт

С

НЯТИЕ

ВЕРХНЕГО ЭЛЕМЕНТА КОРПУСА

в разделе

О

РГАНЫ УПРАВЛЕ-

НИЯ

,

ПРИБОРЫ

,

ОБОРУДОВАНИЕ

.

520002095-008

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

206

Все модели
3. Отсоедините разъем лампы.

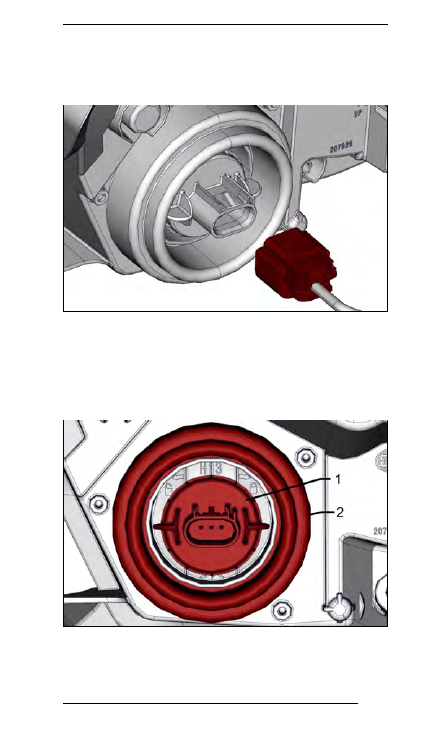

mmr2017-036-006

4. Освободите лампу, повернув ее против часовой

стрелки.

5. Извлеките лампу.
ПРИМЕЧАНИЕ: Убедитесь, что уплотнение лампы оста-

лось на месте.

mmr2017-036-008

1.

Лампа

2.

Уплотнение лампы

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

207

Установите лампу в последовательности, обратной сня-

тию.

ВАЖНО

Во избежание сокращения срока службы гало-

генных ламп не касайтесь пальцами стеклянной колбы

лампы. Если вы дотронулись до стеклянной колбы, очи-

стите ее изопропиловым спиртом, который не оставляет

пленку на стекле.
Убедитесь, что фары функционируют нормально.

Регулировка головной оптики
Все модели за исключением моделей с 850 E-TEC Turbo

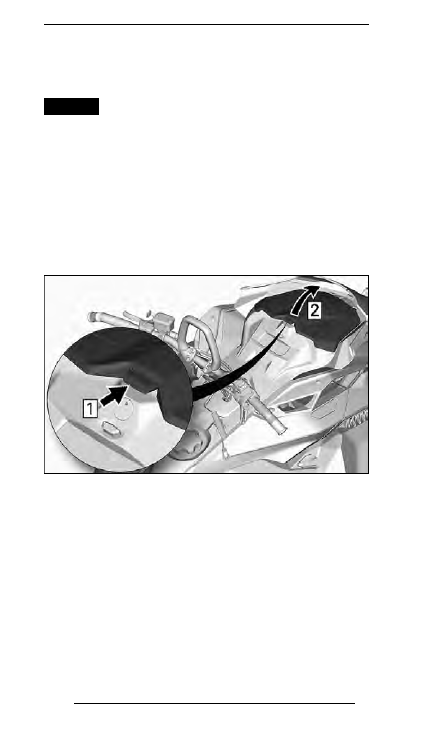

Откройте багажное отделение.

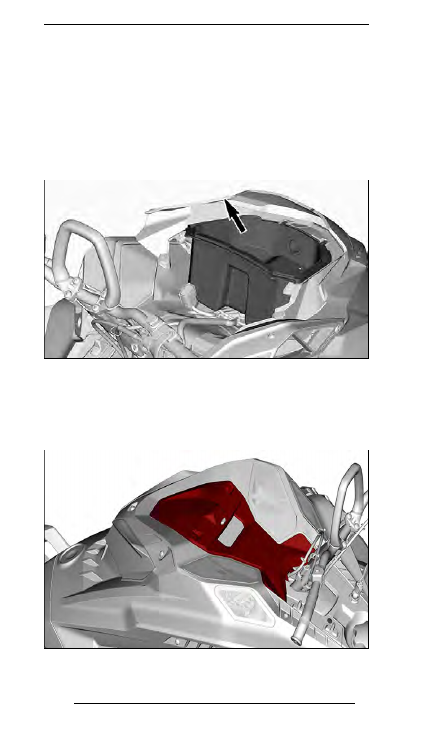

520001496-005_a

Модели с 850 E-TEC Turbo

Снимите опору приборной панели. См. пункт

С

НЯТИЕ

ВЕРХНЕГО ЭЛЕМЕНТА КОРПУСА

в разделе

О

РГАНЫ УПРАВЛЕНИЯ

,

ПРИБОРЫ

,

ОБОРУДОВАНИЕ

.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

208

520002095-008

Все модели

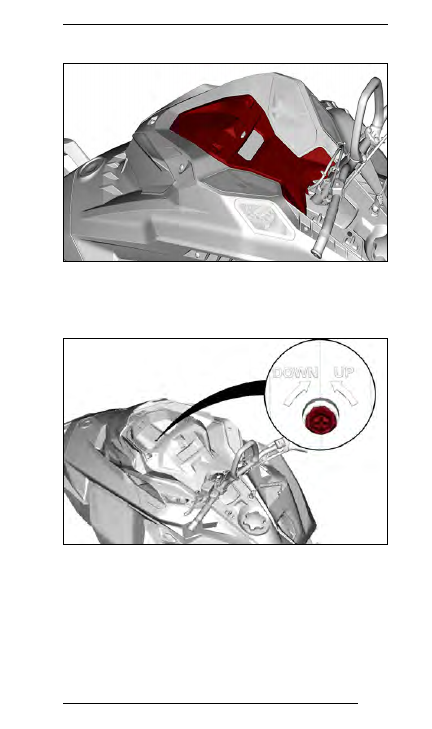

Вращайте регулировочный винт, чтобы добиться необхо-

димого расположения пучка света фар.

mmr2017-036-005

ТИПОВОЙ ВАРИАНТ

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

209

Снятие аккумуляторной батареи

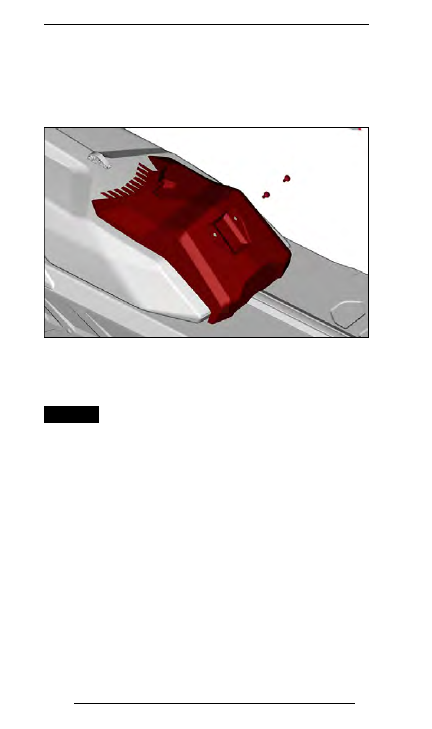

1. Снимите сидение
2. Снимите крышку батарейного отсека.

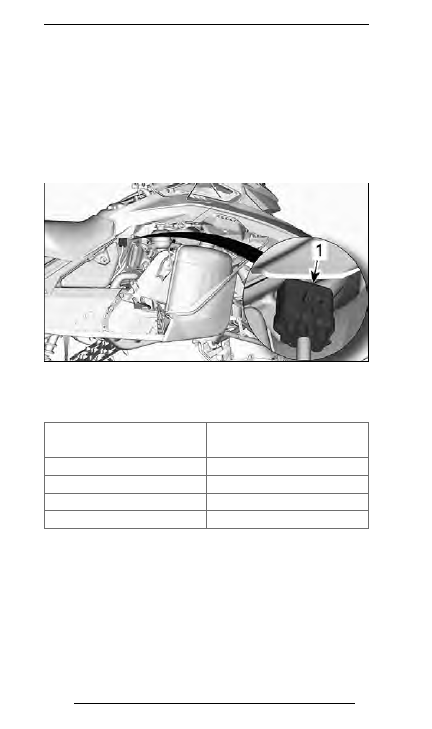

520002104-301

ТИПОВОЙ ВАРИАНТ

3. Сначала отсоедините отрицательный провод, затем

положительный.

ВАЖНО

ЧЕРНЫЙ (–) провод аккумуляторной батареи

всегда необходимо отсоединять первым и подсоединять

последним.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

210

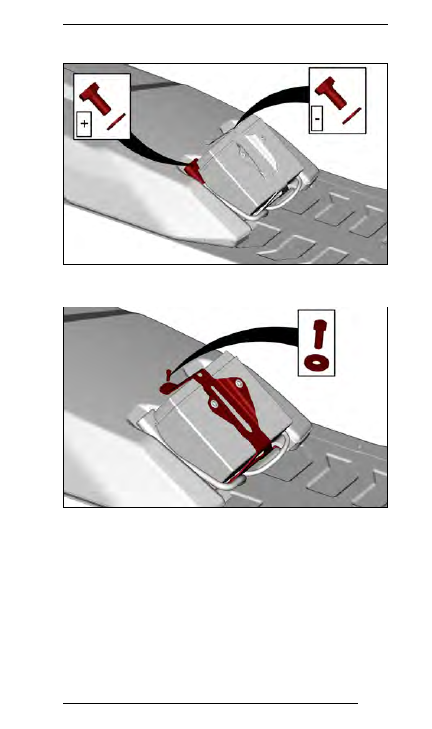

mmr2017-032-002

4. Снимите кронштейн аккумуляторной батареи.

mmr2017-032-003

5. Выньте аккумулятор.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

211

mmr2017-032-004

Установка выполняется в порядке обратном снятию.

Момент затяжки

Винт кронштейна

аккумуляторной батареи

5 ± 0,5 Н•м

(44 ± 4 фунт-сила-

фут)

Зажимной винт аккумуляторной

батареи

10 ± 1 Н•м

(89 ± 9 фунт-сила-

фут)

Винт крышки аккумуляторной

батареи

7 ± 1 Н•м

(63 ± 9 фунт-сила-

фут)
