Снегоход Ski-Doo REV G4 серия DEEP SNOW. Руководство пользователя (2021 год) - часть 8





ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

99

520001897-002_b

17) Верхний элемент корпуса (капот)

Снятие верхнего элемента корпуса
Модели с багажным отделением
1. Снимите ветровое стекло.
2. Откройте багажное отделение.

520001496-005_a

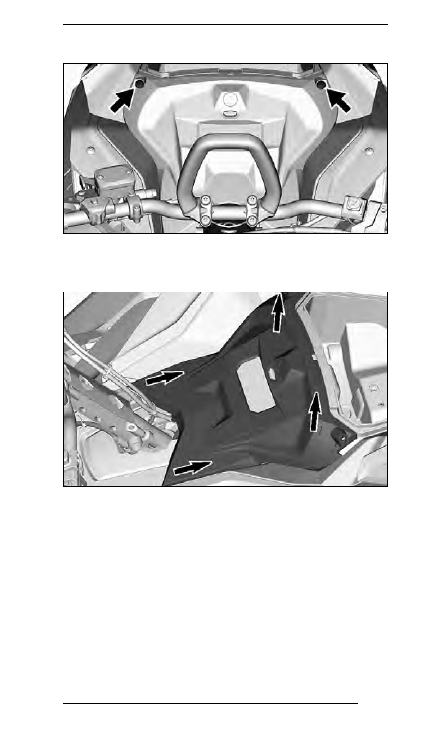

3. Отверните болты крепления опоры приборной па-

нели.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

100

520001496-006_a

4. Поднимите переднюю часть опоры приборной па-

нели, а затем сместите ее вперед, чтобы снять.

520001496-007_b

5. Отсоедините приборную панель и снимите опору

приборной панели с транспортного средства.

6. Снимите багажное отделение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

101

520001496-009_a

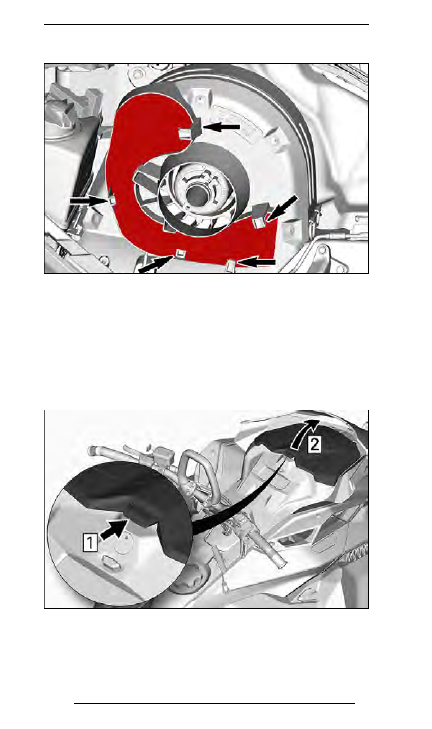

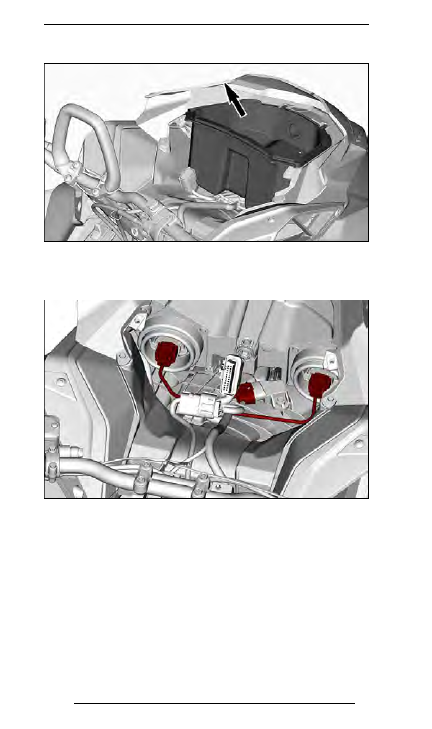

7. Отсоедините электрические разъемы датчика давле-

ния и температуры во впускном коллекторе и фар.

mmr2017-051-012

Модели без багажного отделения
8. Отверните болты крепления опоры приборной па-

нели.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

102

520002095-002

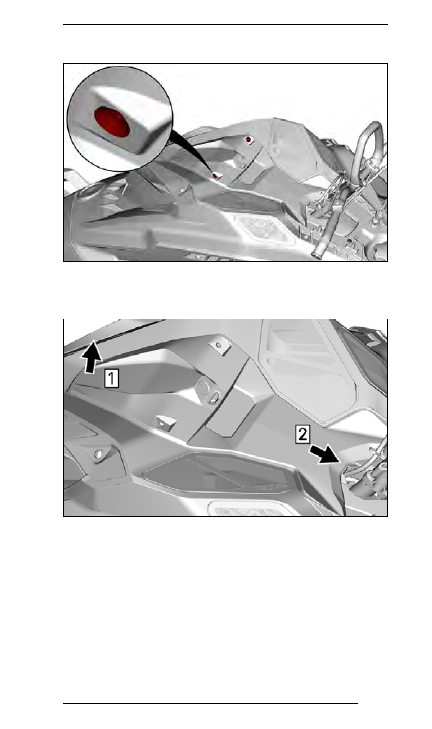

9. Снимите опору приборной панели в соответствии с

рисунком.

520002095-003_a

10. Отсоедините приборную панель и снимите опору с

транспортного средства.

11. Отсоедините электрические разъёмы головной оп-

тики.

Все модели

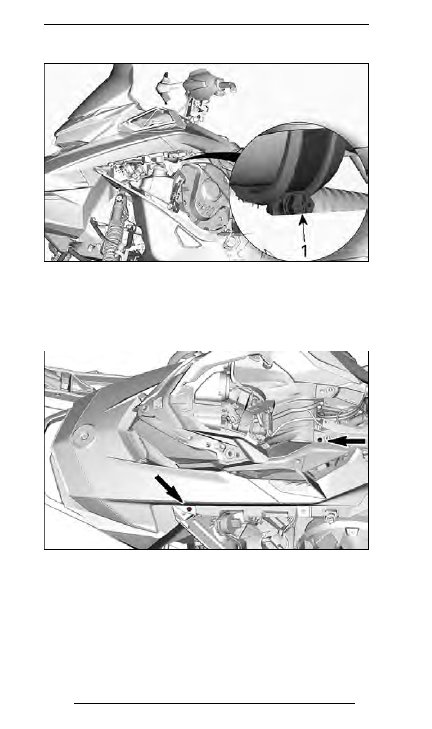

12. Ослабьте хомут крепления впускного воздуховода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

103

520001663-026_a

ТИПОВОЙ ВАРИАНТ
1.

Хомут

13. Выверните болты крепления верхнего элемента кор-

пуса (капота) с обеих сторон.

mmr2017-051-014_a

ТИПОВОЙ ВАРИАНТ

14. Снимите верхний элемент корпуса.

14.1 Возьмите верхний элемент корпуса за опору

приборной панели.

14.2 Потяните верхний элемент корпуса вперед.
14.3 Убедитесь, что задние лапки вышли из пазов

консоли.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

104

mmr2017-051-015_a

ТИПОВОЙ ВАРИАНТ

14.4 Снимите верхний элемент корпуса со снего-

хода.

Установка верхнего элемента корпуса

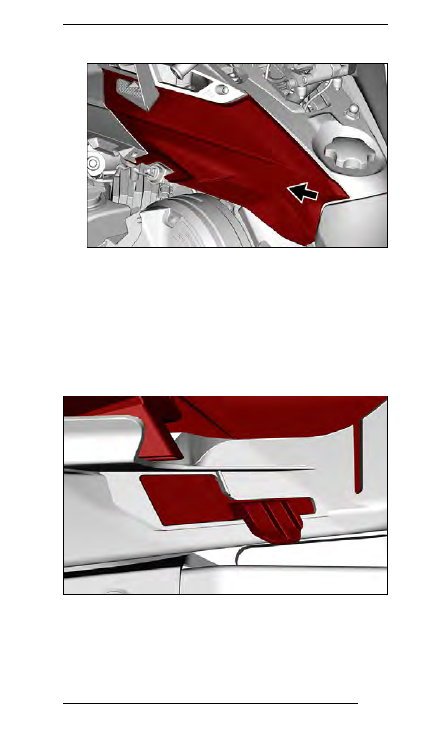

1. Работая спереди, вставьте фиксаторы верхнего эле-

мента корпуса в верхние пазы поддона.

mmr2017-051-016

2. Нижняя и задняя части верхнего элемента корпуса.
3. Вставьте задние фиксаторы верхнего элемента кор-

пуса в пазы консоли.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

105

Убедитесь, что глушитель на впуске воздуха должным

образом вставлен в воздуховод.
4. Затяните хомут крепления впускного воздуховода.
5. На обеих сторонах: установите винты крепления

верхнего элемента корпуса.

Момент затяжки

Винты верхнего элемента

корпуса

1,8 ± 0,2 Н•м

(16 ± 2 фунт-сила-фут)

6. Подсоедините электрические разъемы фар.
Модели с капотом из нескольких деталей
7. Подсоедините электрический разъем датчика давле-

ния и температуры во впускном коллекторе (MAPTS).

8. Установите багажное отделение, но оставьте крышку

открытой.

Все модели
9. Установите опору панели приборов.

Момент затяжки

Винты опоры приборной

панели

2,3 ± 0,2 Н•м

(20 ± 2 фунт-сила-фут)

10. Установите ветровое стекло и боковые панели.

18) Боковые панели

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя снегохода с откры-

тыми или снятыми боковыми панелями.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

106

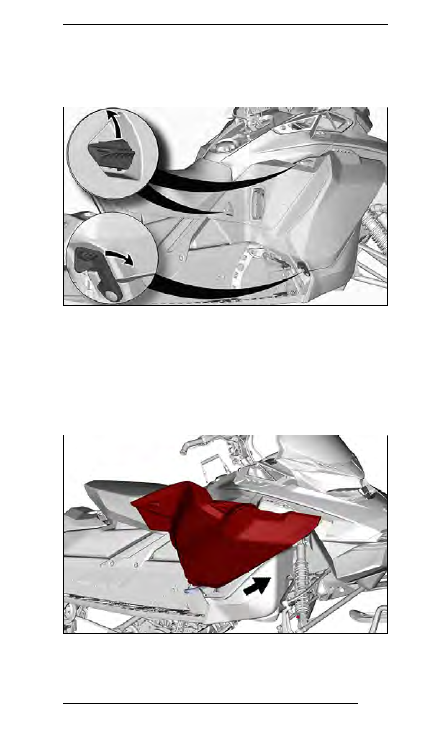

Открывание и закрывание боковых панелей
Освободите все фиксаторы и откройте панель.

520001663-018_a

При закрывании панели убедитесь, что фиксаторы на-

дежно удерживают ее на месте.

Снятие боковых панелей
Откройте боковую панель.
Извлеките петли из поддона.

mmr2017-051-003_a

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

107

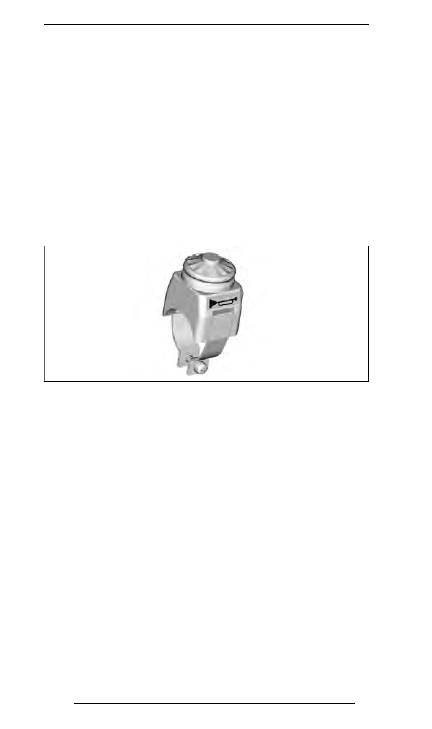

19) Рукоятка ручного стартера (при наличии)

Рукоятка ручного стартера находится по правому борту

снегохода. Чтобы привести в действие механизм ручного

стартера, медленно потяните рукоятку на себя и, когда

почувствуете сопротивление, энергично дёрните ее. Мед-

ленно верните рукоятку в исходное положение.
ПРИМЕЧАНИЕ: Максимальный крутящий момент, кото-

рый может быть приложен к двигателю через ручной стар-

тер, составляет 80 H•м (59 (в фунтах силы-фут)). Мак-

симальное усилие, которое можно прикладывать к тросу,

составляет 2200 H (494,6 (в фунтах силы)).

20) Скребки для льда

Модели Summit на заводе оборудуют 2 направляющими

катками и 2 скребками для льда, которые обеспечивают

смазку и охлаждение лыж и направляющих гусениц при

коротких поездках по льду или плотному снегу.

520001799-001

Скребки должны использоваться при эксплуатации снего-

хода на трассе, плотном снегу или льду.
Скребки BRP сконструированы таким образом, что могут

использоваться как для движения вперед, так и назад.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

108

21) Руководство по эксплуатации

Руководство по эксплуатации располагается в

БАГАЖНОМ

ОТДЕЛЕНИИ

, при наличии. В противном случае оно прикреп-

лено к резервуару системы смазки.

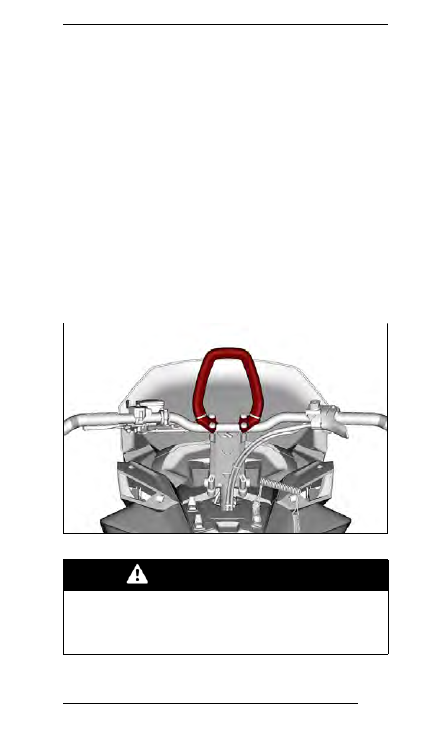

22) Захват на руле

Захват на руле следует использовать только для созда-

ния дополнительного усилия при вытаскивании снегохода,

застрявшего в наклонном положении. В исключительных

случаях его можно использовать на очень низкой скоро-

сти, стоя на правой подножке, для возврата снегохода в

нужное положение. Во время движения обе руки должны

лежать на рукоятках руля, чтобы обеспечить возможность

торможения, управления и маневрирования. Не исполь-

зуйте захват на руле для буксировки, подъёма снегохода

или пересечения склонов.

520002104-002

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте захват на руле во время движения на

скорости. Это значительно ухудшает управляемость

снегохода и делает невозможным управление тормо-

зом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

109

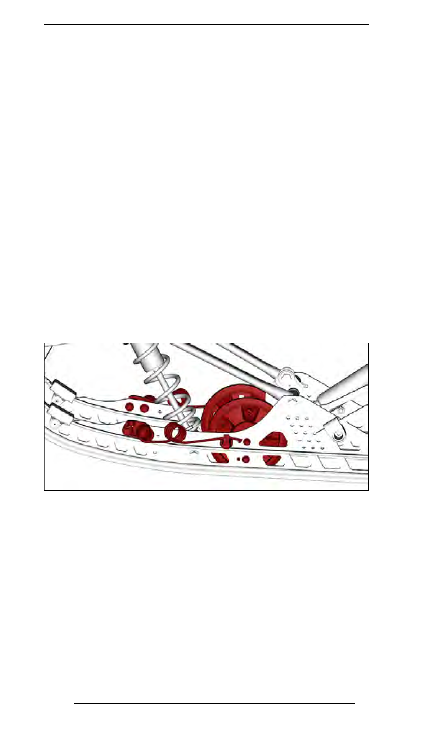

23) Регулируемый ленточный ограничитель

(при наличии)

Может использоваться для регулировки длины ленточного

ограничителя. См. раздел

«Н

АСТРОЙКА ПОДВЕСКИ

».

Кнопка звукового сигнала

Для транспортных средств, продаваемых только в Фин-

ляндии
Кнопка звукового сигнала установлена на руле. Нажмите

ее, чтобы активировать электрический звуковой сигнал.

520002346-003

110

ТОПЛИВО

Требования к топливу

ВАЖНО

Используйте только свежий бензин. Бензин под-

вержен окислению, результатом чего является снижение

его октанового числа, испарение летучих фракций и об-

разование смол и лаковых отложений, способных стать

причиной повреждения компонентов системы подачи топ-

лива.
Состав спиртосодержащего топлива в различных странах

и регионах может весьма значительно отличаться. Ваше

транспортное средство сконструировано для эксплуата-

ции с использованием рекомендованных типов топлива,

однако необходимо помнить:
— Использование топлива, содержание спирта в кото-

ром превышает установленные действующим законо-

дательством нормы, не рекомендуется и может приве-

сти к возникновению следующих проблем с компонен-

тами системы подачи топлива:
● Затрудненный запуск и неустойчивая работа двига-

теля.

● Повреждение резиновых и пластиковых компонен-

тов.

● Коррозия металлических деталей.
● Повреждение внутренних частей и деталей двига-

теля.

— Если есть основания полагать, что содержание спирта

в топливе превосходит установленные действующим

законодательством нормы, регулярно проводите про-

верки с целью обнаружения утечек топлива или дру-

гих признаков ненормального функционирования си-

стемы.

— Спиртосодержащие сорта топлива поглощают и удер-

живают влагу, что может привести к расслоению ком-

понентов топлива и, в результате, ухудшению эксплу-

атационных характеристик двигателя и даже к его по-

вреждению.

ТОПЛИВО

111

Рекомендуемое топливо
Используйте неэтилированный бензин, содержащий МАК-

СИМУМ 10% этанола. К минимальному октановому числу

используемого топлива предъявляются следующие тре-

бования:

Тип

топлива

Двигатель

Мин. октановое

число

Бензин БЕЗ

этанола

850 E-TEC

850 E-TECTurbo

600R E-TEC

91 AKI

(RON+MON)/2

95 RON

Топливо,

которое

может

содержать

МАКСИМУМ

10% этанола

850 E-TEC

850 E-TECTurbo

600R E-TEC

91 AKI

(RON+MON)/2

95 RON

ВАЖНО

Никогда не экспериментируйте с другими сор-

тами топлива. при использовании нерекомендованного

типа топлива возможно повреждение двигателя или си-

стемы подачи топлива.

ВАЖНО

Использование топлива E85 не допускается.

Использование топлива с маркировкой E15 запрещено

Положением Агентства защиты окружающей среды США.

Заправка мотовездехода

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к заправке, всегда останавли-

вайте двигатель.

ТОПЛИВО

112

ПРЕДОСТЕРЕЖЕНИЕ

— При определённых условиях топливо является

легковоспламеняемым и взрывоопасным.

— Использование открытого огня для проверки уровня

топлива строго запрещено.

— Не курите и не допускайте возникновения пламени

или искры в непосредственной близости от топ-

лива.

— Производите заправку на открытом воздухе или в

хорошо вентилируемом месте.

1. Остановите двигатель.
2. Водитель и пассажир должны сойти со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Не позволяйте никому сидеть на снегоходе во время

заправки.

3. Медленно отверните пробку топливного бака против

часовой стрелки, чтобы уравнять давление перед ее

окончательным снятием.

ПРИМЕЧАНИЕ: Короткий свист не является признаком

неисправности.

ТОПЛИВО

113

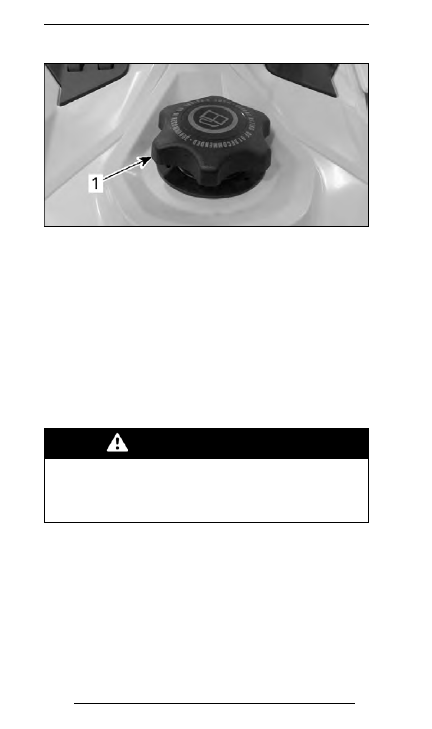

mmo2013-004-025_a

ТИПОВОЙ ВАРИАНТ
1.

крышке топливного бака;

4. Вставьте воронку в заливную горловину топливного

бака.

5. Заливайте топливо медленно, чтобы воздух успе-

вал выходить из топливного бака, и не происходило

разбрызгивание топлива. Проявляйте осторожность,

чтобы не пролить топливо.

6. Прекратите заправку, когда уровень топлива под-

нимется до нижней кромки заливной горловины. Не

допускайте перелива.

ПРЕДОСТЕРЕЖЕНИЕ

Не заправляйте топливный бак полностью, если со-

бираетесь оставить транспортное средство в теплом

помещении. При повышении температуры топливо

расширяется и может выливаться.

7. Плотно затяните крышку топливного бака по часовой

стрелке.

ТОПЛИВО

114

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте все (даже незначительные) потеки топлива

с корпуса снегохода. В случае серьезного пролития

снимите боковые панели, чтобы обеспечить испарение

паров топлива из моторного отсека перед запуском

двигателя.
