ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ, РАЗМЕЩЕННАЯ НА…

66

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

EN-516009897-DEC

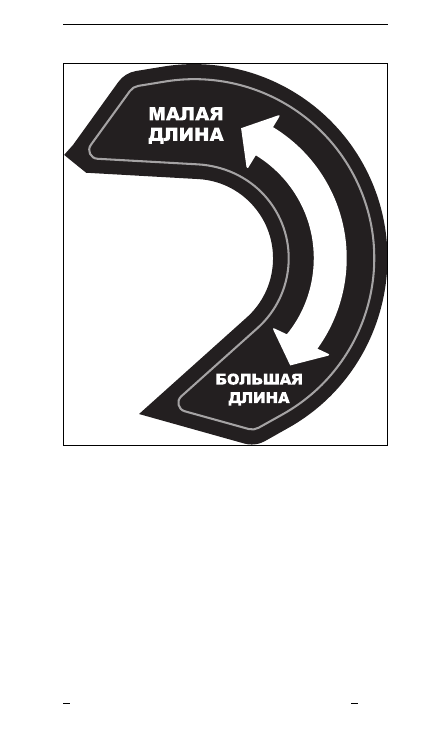

НА БОКОВОЙ СТОРОНЕ ТУННЕЛЯ, ДЛЯ РЕГУЛИРУЕМОГО ЛЕНТОЧ-

НОГО ОГРАНИЧИТЕЛЯ

67

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

ИНФОРМИРОВАНИЕ О ПРОБЛЕМАХ С

БЕЗОПАСНОСТЬЮ

В Канаде, если вы полагаете, что ваше транспортное

средство имеет дефект, который может стать причиной

ДТП или привести к травме или гибели людей, вам следует

немедленно уведомить об этом Министерство транспорта

Канады в дополнение к оповещению компании Bombardier

Recreational Products Inc.
Если Министерство транспорта Канады будет получать

похожие жалобы, оно может начать расследование, и

если обнаружит, что проблемы с безопасностью имеются

в группе транспортных средств, оно может начать кампа-

нию по отзыву и устранению неисправностей транспорт-

ных средств. Министерство транспорта Канады не мо-

жет быть вовлечено в решение индивидуальных проблем

между вами, вашим дилером или компанией Bombardier

Recreational Products Inc.

Контактная информация Министерства

транспорта Канады:

819-994-3328 (номер для звонков из ре-

гиона Гатино-Оттава и для международ-

ных звонков)
Номер для бесплатных звонков: 1 800-

333-0510 (в Канаде)

Transport Canada - ASFAD
330 Sparks Street
Ottawa, ON
K1A 0N5

https://www.tc.gc.ca/recalls

69

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

Ваша модель снегохода может не располагать некото-

рыми функциональными возможностями или их наличие

может определяться наличием установленного дополни-

тельного оборудования.
Некоторые предупреждающие наклейки не приведены на

рисунках. Для ознакомления с предупреждающими на-

клейками см. раздел

И

НФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

,

РАЗМЕ-

ЩЕННАЯ НА ТРАНСПОРТНОМ СРЕДСТВЕ

.

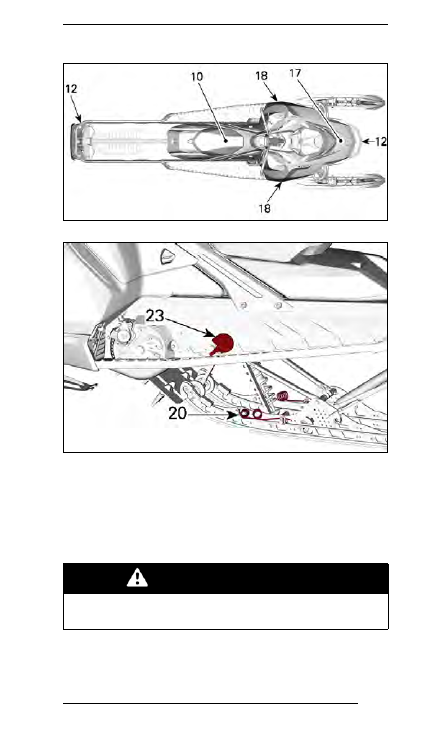

520002345-003

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

70

520001496-101_c

520002139-001

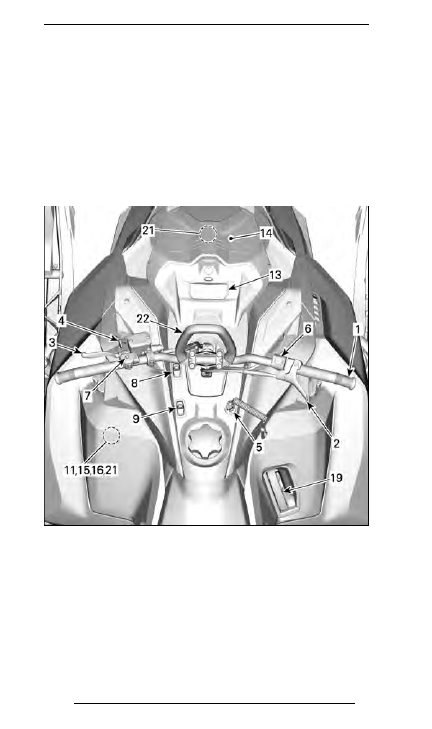

1) Руль

Руль предназначен для управления курсом снегохода. По-

ворот руля вправо или влево приводит к соответствую-

щему изменению направления движения снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении задним ходом может

привести к потере контроля над снегоходом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

71

2) Рычаг управления дроссельной заслонкой

Рычаг акселератора располагается на правой стороне

руля.
Управление рычагом осуществляется большим пальцем.

Нажатие на рычаг дроссельной заслонки приводит к уве-

личению оборотов двигателя. При полном отпускании

рычага дроссельной заслонки двигатель автоматически

переходит в режим холостого хода.

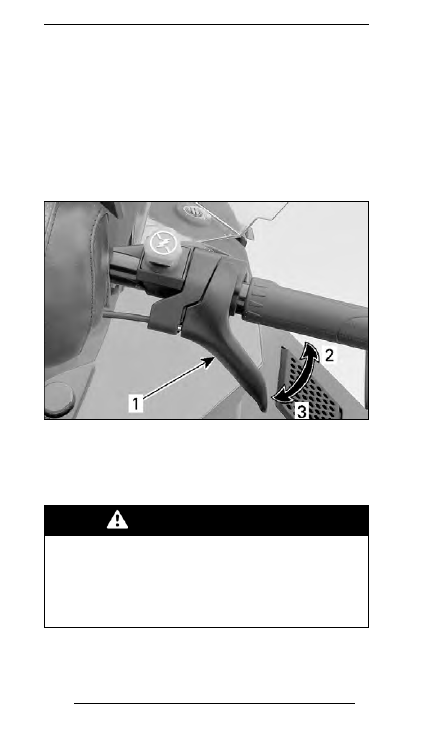

mmo2008-008-011_b

ТИПОВОЙ ВАРИАНТ
1.

Рычаг акселератора

2.

Ускорение

3.

Замедление

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверьте работу рычага

акселератора. Рычаг, отпущенный после нажатия,

должен самостоятельно возвращаться в исходное

положение. Эксплуатация снегохода с неисправным

механизмом привода акселератора категорически

запрещена.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

72

3) Рычаг тормоза

Рычаг тормоза располагается на левой стороне руля.
Нажатие на рычаг приводит в действие тормозной меха-

низм. При отпускании рычаг автоматически возвращается

в исходное положение. Эффективность торможения зави-

сит от приложенного к рычагу усилия, а также от характера

местности и снежного покрова.

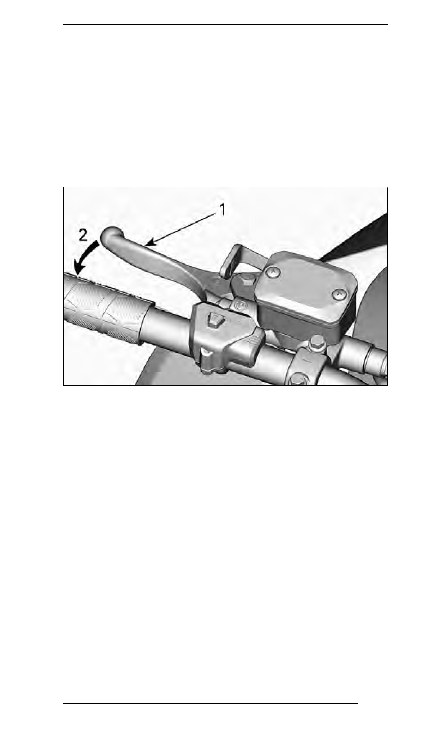

520001496-001_a

1.

Рычаг тормоза

2.

Нажмите педаль тормоза

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза расположен слева на руле.
Стояночный тормоз должен обязательно включаться во

время стоянки снегохода.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

73

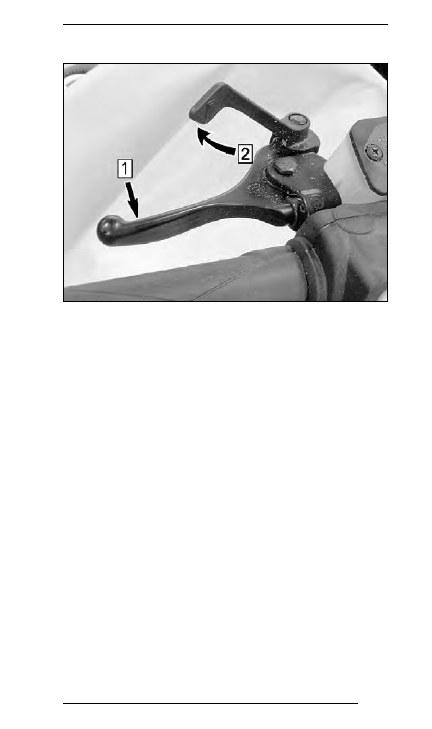

520001496-001_b

1.

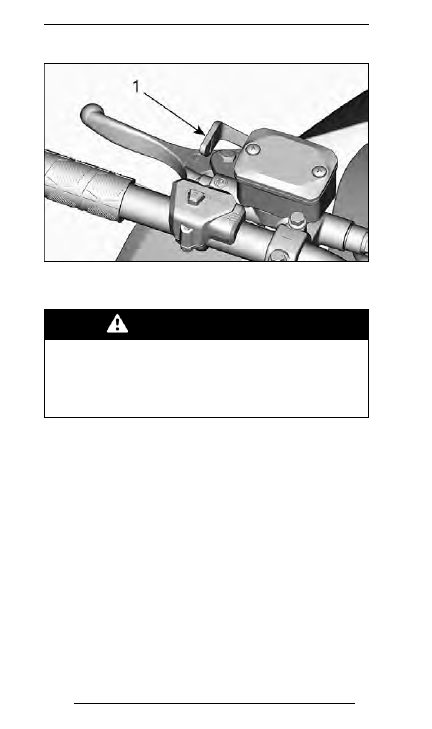

Блокировочный рычаг стояночного тормоза

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убедитесь, что стояночный

тормоз отключен. Продолжительное движение на

снегоходе с нажатым рычагом тормоза может стать

причиной повреждения тормозной системы, потери

тормозного эффекта и/или возгорания.

Включение стояночного тормоза
Нажмите рычаг тормоза и зафиксируйте его, как указано

ниже, с помощью блокировочного рычага, см. рис.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

74

mmo2009-005-006_a

ТИПОВОЙ ВАРИАНТ – ВКЛЮЧЕНИЕ СТОЯНОЧНОГО ТОРМОЗА
Шаг 1:

Нажмите и удерживайте рычаг тормоза

Шаг 2:

Зафиксируйте рычаг тормоза с помощью блокировочного

рычага

Выключение стояночного тормоза
Нажмите на рычаг тормоза. Блокирующий рычаг автома-

тически вернётся в исходное положение. Перед началом

движения не забывайте полностью отключать стояночный

тормоз.

5) Контактное устройство выключателя

двигателя (контактное устройство DESS )

Контактное устройство выключателя двигателя, также на-

зываемое «контактное устройство DESS», располагается

на консоли.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

75

520002095-004

Ключ DESS должен быть надежно зафиксирован на кон-

тактном устройстве выключателя двигателя, чтобы обес-

печить работу транспортного средства.

520002095-005_a

1.

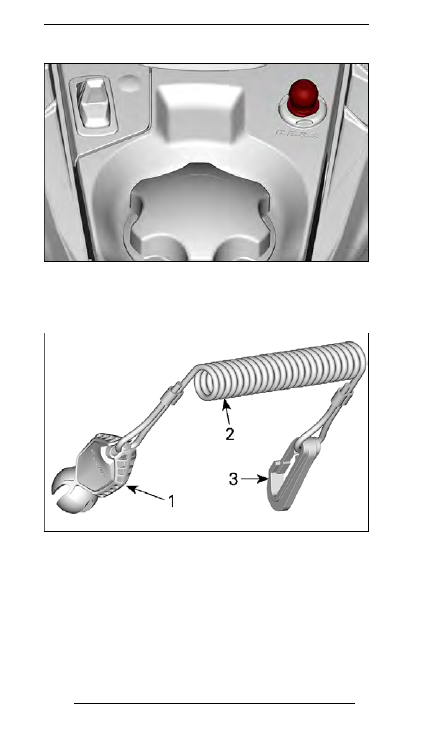

Ключ DESS

2.

Страховочный фал

3.

Петля шнура безопасности

Если запрограммированный ключ DESS (колпачок шнура

безопасности) правильно установлен на контактное

устройство, должны прозвучать два коротких звуковых

сигнала. Если вы слышите другую комбинацию звуковых

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

76

сигналов, обратитесь к разделу

СИСТЕМА ИНДИКАЦИИ

для

определения кода неисправности DESS.
При снятии ключа DESS с контактного устройства двига-

тель останавливается.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходимо прикрепить шнур

безопасности к петле на одежде.

DESS (цифровая кодируемая противоугонная система)

Ключ DESS снегохода является аналогом обычного ключа

зажигания.
В колпачок шнура безопасности (ключ DESS) встроена

электронная схема с уникальным цифровым кодом.
Авторизованный

дилер

Ski-Doo

запрограммировал

систему DESS вашего снегохода таким образом, чтобы

она могла распознавать ключ DESS — это обеспечивает

возможность эксплуатации транспортного средства.
При использовании ключа DESS, на распознавание ко-

торого система DESS не запрограммирована, двигатель

запустится, но частота вращения коленчатого вала не до-

стигнет значения, достаточного для включения ведущего

шкива вариатора и начала движения снегохода.
Следите, чтобы в ключе DESS не было грязи и снега.

DESS Универсальность

Авторизованный дилер Ski-Doo может запрограммировать

систему DESS снегохода для работы с 8-ю различными

ключами.
Мы рекомендуем приобрести дополнительный ключ DESS

у вашего уполномоченного дилера Ski-Doo.
Если вы владеете несколькими снегоходами Ski-Doo, обо-

рудованными системой DESS, уполномоченный дилер Ski-

Doo может запрограммировать их таким образом, чтобы

каждый из них мог работать с ключами DESS от других

транспортных средств.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

77

6) Выключатель двигателя

Выключатель двигателя расположен справа на руле.
Для того чтобы быстро заглушить двигатель в случае

какой-либо опасности, нажмите на выключатель, переведя

его в положение OFF (выкл.), и одновременно нажмите

тормоз.

mmo2016-008-202_a

ПОЛОЖЕНИЕ «OFF» (ВЫКЛ.)

Чтобы запустить двигатель, вытяните выключатель вверх

в положение ON (вкл.).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

78

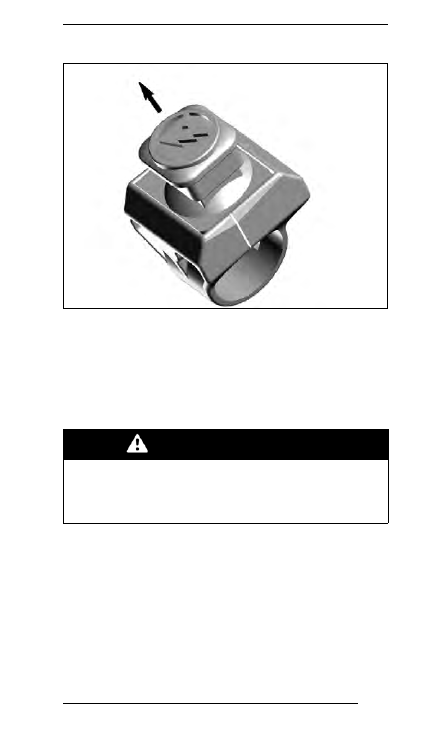

mmo2016-008-201_a

ПОЛОЖЕНИЕ «ON» (ВКЛ.)

Все водители должны тщательно ознакомиться с работой

этого устройства путём многократного использования при

первой поездке и в дальнейшем для любой остановки

двигателя. Приобретенные навыки будут очень полезны,

если вы окажетесь в экстремальной ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной остановки двигателя

послужила какая-то неисправность, то перед запуском

двигателя необходимо найти и устранить её причину.

Обратитесь к авторизованному дилеру Ski-Doo.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

79

7) Кнопка SHOT/электрического

запуска/электронного реверса (RER)

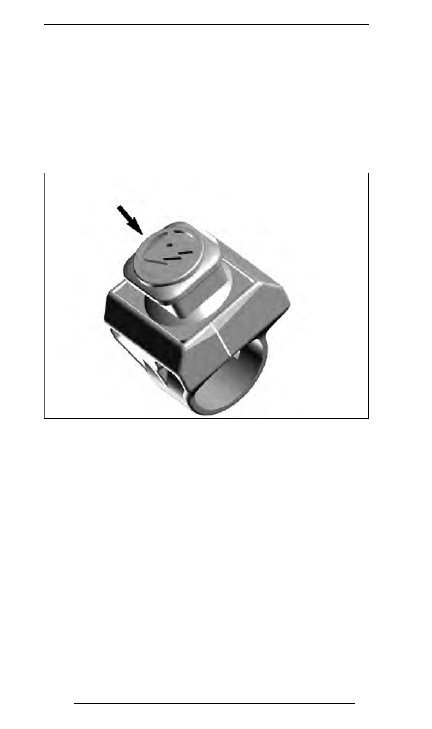

520001496-002_a

1.

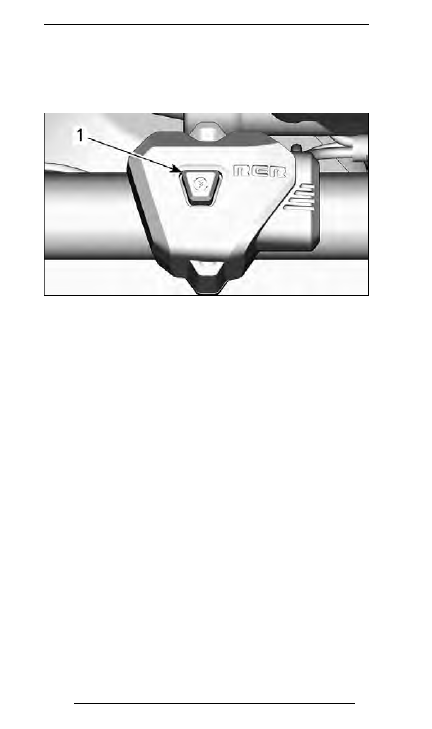

Кнопка запуска двигателя/включения электронного реверса

Нажмите на моделях с системой SHOT и электрическим

запуском, чтобы запустить двигатель.
Когда двигатель запущен, нажмите кнопку, чтобы вклю-

чить электронный реверс.
Порядок использования описан в разделе

«О

СНОВНЫЕ ОПЕ-

РАЦИИ

»:

— Система SHOT (если есть)
— Электрический стартер (при наличии).
— Электронный реверс (RER)

8) Переключатель света фар

Нажмите переключатель вперед, чтобы включить дальний

свет фар.
Нажмите переключатель назад, чтобы включить ближний

свет фар.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

80

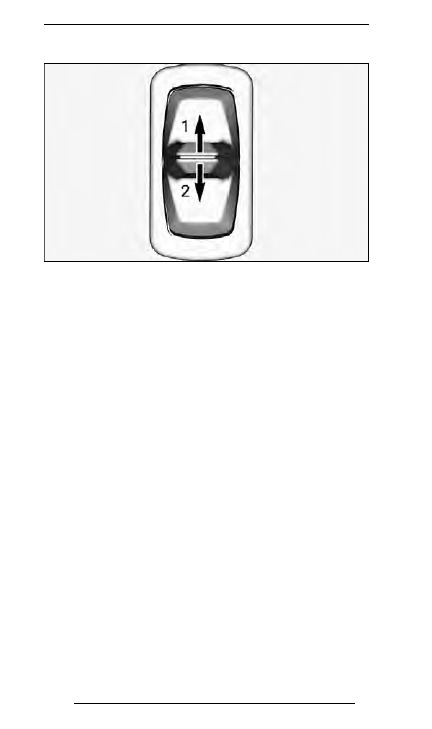

520001496-004_a

1.

Дальний свет

2.

Ближний свет

9) Выключатель обогрева рукояток

руля/рычага дроссельной заслонки

ПРИМЕЧАНИЕ: При частоте вращения менее 2000 обо-

ротов в минуту, мощность, подаваемая на поручни с элек-

трообогревом ограничена до 50%.
С помощью данного переключателя одновременно осу-

ществляется регулировка интенсивности обогрева рукоя-

ток руля и рычага акселератора.
Предусмотрено 4 режима настроек интенсивности обо-

грева. Для регулировки нажимайте и опускайте переклю-

чатель, пока не будет задана необходимая температура.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

81

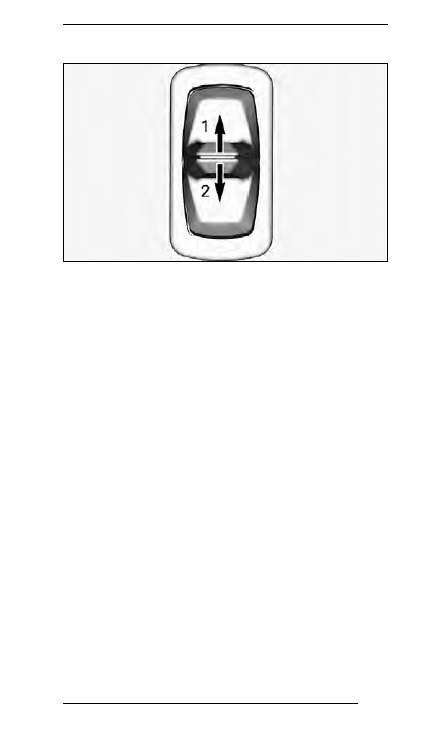

520001496-004_a

1.

Теплее

2.

Холоднее

Настройка отображается на указателе многофункциональ-

ной панели приборов. См. раздел

«М

НОГОФУНКЦИОНАЛЬНАЯ

ПАНЕЛЬ ПРИБОРОВ

».

Чтобы отключить обогрев, нажимайте кнопку вниз, пока не

пропадет индикация на указателе.
ПРИМЕЧАНИЕ: Если баланс температур рукояток и ры-

чага акселератора не устраивает вас, предусмотрена воз-

можность его регулировки. Обратитесь к авторизованному

дилеру Ski-Doo.

10) Сиденье

Снятие сиденья
Поднимите переднюю часть подушки сиденья.
Подав сиденье вперед, потяните защелку.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

82

520001496-003_b

1.

Защелка сидения

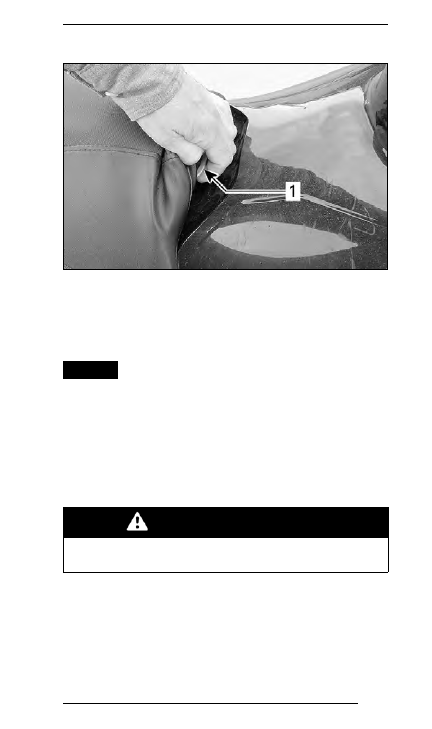

Сместите сиденье назад, чтобы снять его.

Установка сиденья

ВАЖНО

Движение на снегоходе с любым предметом,

расположенным между сиденьем и топливным баком, мо-

жет привести к повреждению топливного бака. НЕ РАЗ-

МЕЩАЙТЕ какие-либо предметы между сиденьем и топ-

ливным баком.
Установите сиденье на крюки, а затем сместите его впе-

ред.
Надежно зафиксируйте защелку.

ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяйте надёжность креп-

ления сиденья.
