Снегоход Ski-Doo REV G4 серия DEEP SNOW. Руководство пользователя (2021 год) - часть 7





ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

83

11) Возимый комплект инструментов

Конструкция кожуха ремня вариатора предусматривает

возможность размещение набора инструментов, предна-

значенного для выполнения элементарных операций тех-

нического обслуживания.
Инструменты входят в комплект поставки снегохода. Они

всегда должны устанавливаться в надлежащем месте и в

надлежащей ориентации.

ВАЖНО

Убедитесь, что возимый комплект инструментов

надежно зафиксирован на кожухе.

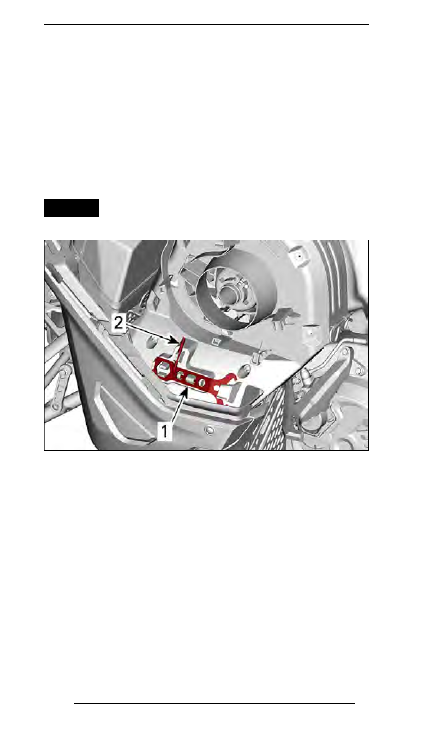

520001897-001_a

РАСПОЛОЖЕНИЕ ИНСТРУМЕНТОВ ДЛЯ КОЖУХА ПРИВОДНОГО

РЕМНЯ
1.

Приспособление для регулировки

2.

Приспособление для разведения шкива

Выполняйте установку в следующем порядке:
1. Задвиньте открытый конец инструмента для регули-

ровки подвески под фиксирующую лапку.

2. Нажмите закрытым концом на крепежные лапки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

84

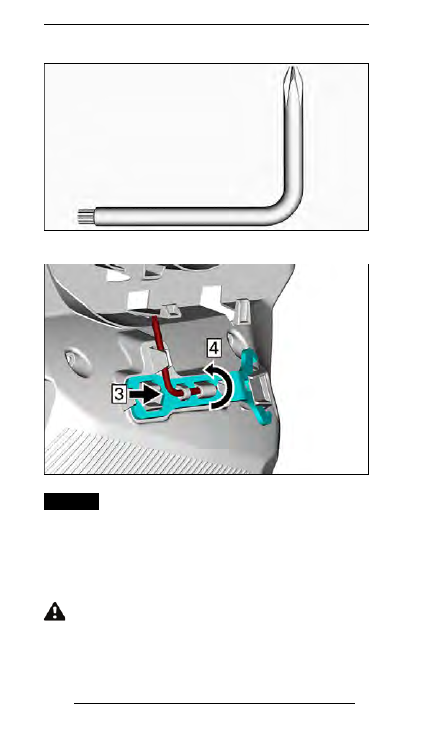

520001663-022

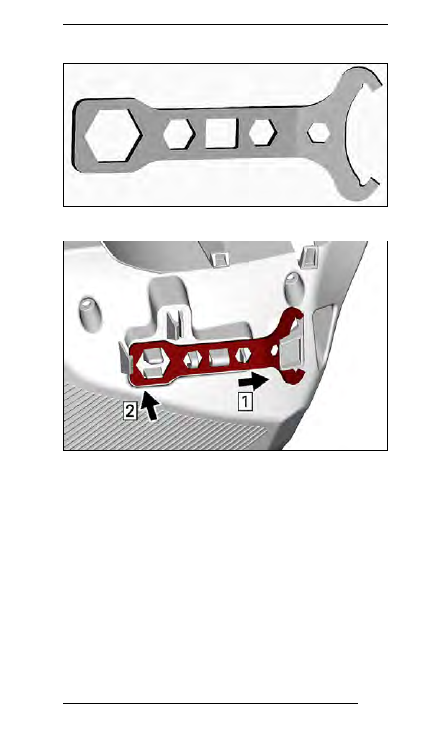

ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ

520002104-500

3. Вставьте короткий конец инструмента для разведе-

ния шкива и регулировки фар в отверстие.

4. Поверните и зафиксируйте длинный конец на месте.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

85

520001798-008

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА ВАРИАТОРА

520002104-501

ВАЖНО

Убедитесь, что возимый комплект инструментов

надежно зафиксирован на кожухе. Инструменты могут

открепиться и повредить вращающиеся детали.

12) Передний и задний бамперы

Используются для подъема снегохода вручную.

ОСТОРОЖНО

Чтобы избежать травм, правильно выполняйте подъем, в

частности используя ноги, а не спину. Не поднимайте зад-

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

86

нюю часть снегохода, если у вас для этого недостаточно

сил. Для подъёма снегохода используйте соответствую-

щие технические средства или обратитесь к кому-нибудь

за помощью.

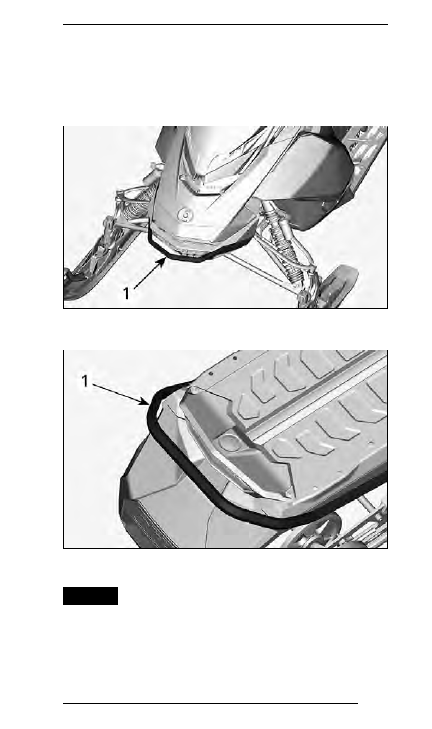

520001663-004_a

1.

Передний бампер

520001663-005_a

1.

Задний бампер

ВАЖНО

Не буксируйте и не поднимайте снегоход за

лыжи.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

87

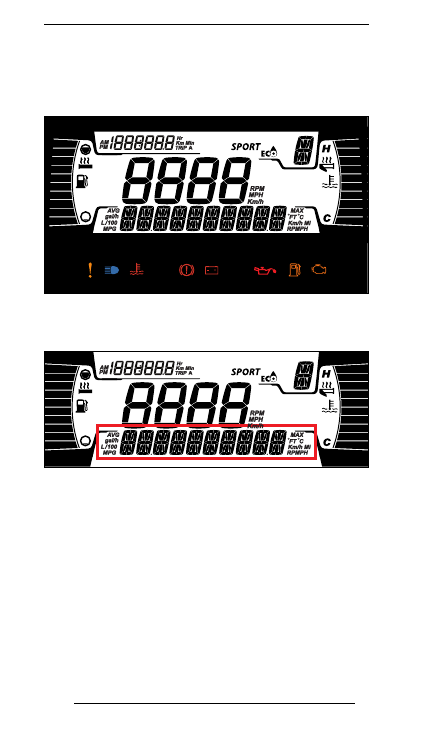

13) Информационный центр

Цифровой дисплей с диагональю 4,5 дюйма.

619900974-706

Нижняя секция дисплея

619900974-700

Может отображать следующее:
— обороты,
— Скорость
— температура двигателя,
— Статистика по топливу
— настройки.
— сообщения.
— Температура окружающего воздуха (при наличии)
Используйте НИЖНЮЮ кнопку для смены отображаемой

информации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

88

Индикатор SPEED STAT (СТАТИСТИКА ПО СКОРОСТИ)

показывает максимальную и среднюю скорости.

Для

сброса удерживайте НИЖНЮЮ кнопку нажатой в тече-

ние 3 секунд.
При выборе индикатора SPEED (СКОРОСТЬ) на индика-

торе TRIP (ПОЕЗДКА) отображается частота вращения в

об/мин.

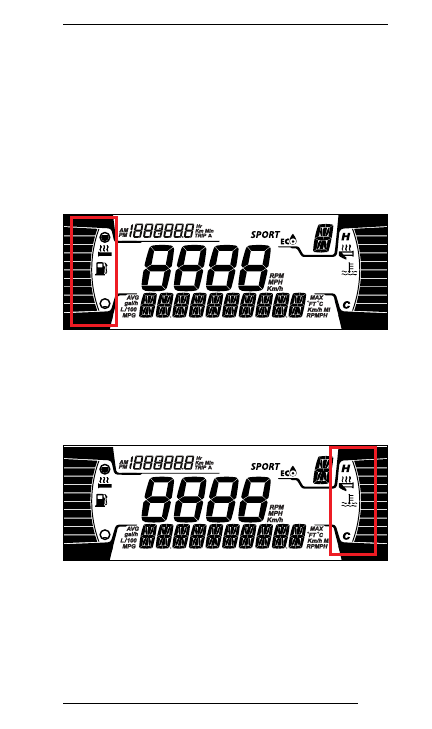

Левая боковая секция дисплея

619900974-701

На левой боковой секции дисплея отображается:
— указатель уровня топлива,
— Уровень обогрева рукояток

Правая боковая секция дисплея

619900974-702

На правой боковой секции дисплея отображается:
— температура двигателя,
— Индикатор обогрева дроссельной заслонки

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

89

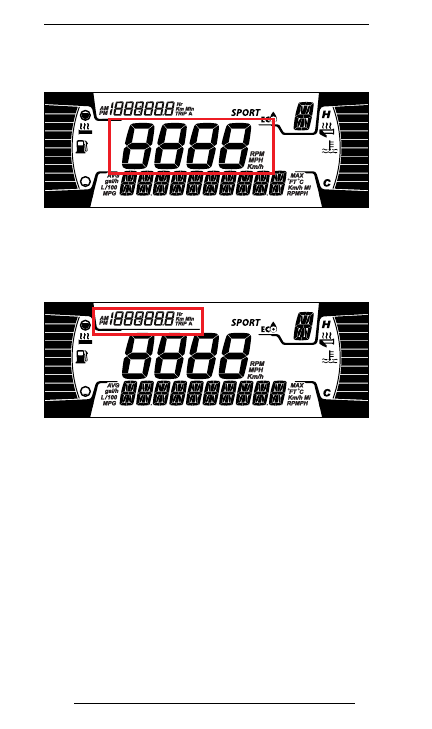

Центральная секция дисплея

619900974-703

Отображение частоты вращения двигателя в об/мин или

скорости транспортного средства в км/ч или милях/ч.

Индикатор поездки

619900974-705

Этот индикатор отображает следующую информацию о

поездке:
— одометр,
— Расстояние поездки A (км/ч или мили/ч)
— Расстояние поездки B (км/ч или мили/ч)
— Счётчик моточасов транспортного средства
— Часы (при наличии аккумуляторной батареи)
Используйте ВЕРХНЮЮ кнопку для смены отображаемой

информации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

90

Контрольные лампы и индикаторы
Следующие сигнальные лампы предупреждают о таком

состоянии транспортного средства, которое может стать

серьезным. Некоторые индикаторы загораются при за-

пуске транспортного средства в качестве подтверждения

их работоспособности. Если какие-либо лампы продол-

жают гореть после запуска транспортного средства, для

получения дополнительной информации обратитесь к кон-

трольной лампе соответствующей системы.
ПРИМЕЧАНИЕ: Некоторые предупреждающие индика-

торы появляются на дисплее многофункциональной при-

борной панели. Они выполняют ту же функцию, что и

соответствующая сигнальная лампа, но не отображаются

при запуске транспортного средства.

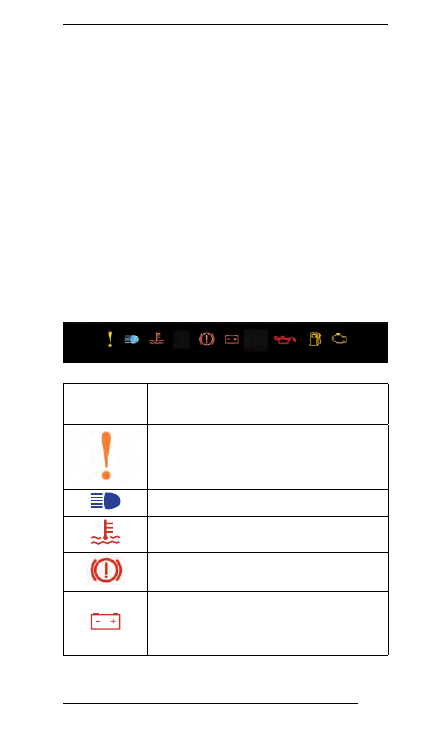

Контрольные лампы — нижняя секция

619900974-809

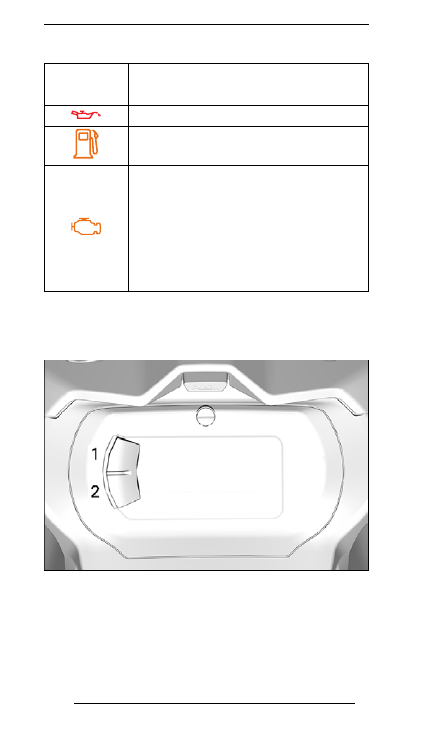

Световые

приборы

Описание

ОРАНЖЕВЫЙ: неисправность

транспортного средства.

СИНИЙ: выбран дальний свет фар.

КРАСНЫЙ: слишком высокая

температура двигателя.

КРАСНЫЙ: включен стояночный тормоз

или неисправность тормозной системы

КРАСНЫЙ — слишком низкое

напряжение аккумуляторной батареи

или неисправность в электрической

системе

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

91

Световые

приборы

Описание

КРАСНЫЙ: низкое давление масла

ОРАНЖЕВЫЙ: низкий уровень топлива.

ОРАНЖЕВЫЙ

Горит: неисправность системы

снижения токсичности отработавших

газов транспортного средства.

Мигает: Проблемы с двигателем,

активирован аварийный режим.

Немедленно обратитесь в сервисный

центр

настройки.
Настройка

520002114-102

1.

Верхняя кнопка (S)

2.

Нижняя Кнопка (M)

С помощью НИЖНЕЙ кнопки выберите SETTINGS (НА-

СТРОЙКИ) и удерживайте кнопку, чтобы войти в меню

настроек.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

92

Сброс статистики
С помощью НИЖНЕЙ кнопки выберите RESET STAT

(СБРОС СТАТИСТИКИ) и удерживайте кнопку, чтобы

выполнить сброс.

Выбор единиц измерения
Эта многофункциональная приборная панель предвари-

тельно настроена на заводе на показания в метрических

единицах измерения, но ее можно перенастроить на пока-

зания в единицах измерения, принятых в США и Велико-

британии.
С помощью НИЖНЕЙ КНОПКИ выберите UNITS (ЕДИ-

НИЦЫ ИЗМЕРЕНИЯ), чтобы изменить показание часов.

Настройка часов
С помощью НИЖНЕЙ кнопки выберите CLOCK (ЧАСЫ),

чтобы изменить время.
1. С помощью НИЖНЕЙ кнопки выберите индикацию

часов.

2. Нажмите НИЖНЮЮ кнопку и удерживайте ее нажа-

той в течение 1 секунды.

3. Нажмите НИЖНЮЮ кнопку, чтобы выбрать формат

времени 12:00 AM PM или 24:00.

4. Нажмите НИЖНЮЮ кнопку и удерживайте ее нажа-

той, чтобы подтвердить выбор.

5. Нажимайте НИЖНЮЮ кнопку, чтобы изменить часы

(часы будут мигать).

6. Нажмите НИЖНЮЮ кнопку и удерживайте ее нажа-

той, чтобы подтвердить выбор часов.

7. Нажмите НИЖНЮЮ кнопку, чтобы перейти к мину-

там (минуты будут мигать).

8. Нажмите НИЖНЮЮ кнопку и удерживайте ее нажа-

той, чтобы подтвердить выбор минут.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

93

Выбор языка
Предусмотрена возможность изменения языка сообщений

приборной панели. Обратитесь к авторизованному дилеру

Ski-Doo для получения информации о доступных языках и

способах настройки приборной панели.

Настройки яркости
Используя кнопку меню выберите Brightness (Яркость) и

удерживайте кнопку меню, чтобы изменить яркость.
После регулировки яркости нажмите и удерживайте кнопку

меню для подтверждения выбора.

14) Багажное отделение (при наличии)

Багажное отделение располагается в передней части сне-

гохода над панелью приборов.
Руководство по эксплуатации и шнур аварийного запуска

двигателя располагаются в переднем багажном отделе-

нии.

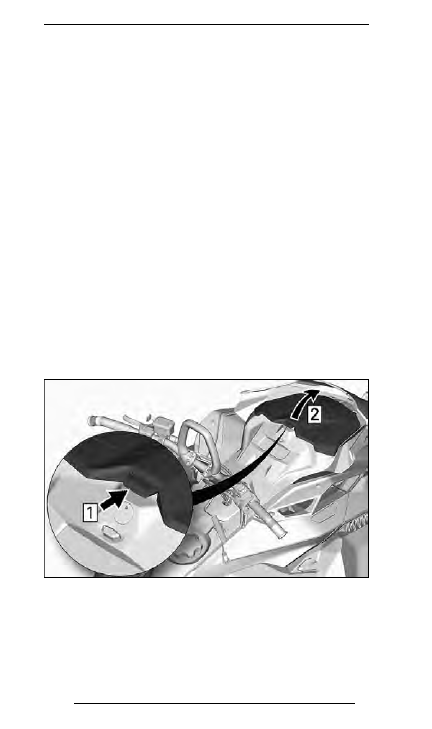

Чтобы открыть, нажмите кнопку и поднимите крышку.

520001496-005_a

ПРИМЕЧАНИЕ: После закрывания убедитесь, что крышка

надежно заперта. Вы услышите характерный щелчок.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

94

15) Защитный кожух ремня вариатора

Снятие защитного кожуха ремня вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
— Со снятым кожухом ремня вариатора и защитными

ограждениями.

— С открытым или снятым капотом или боковыми

панелями.

ЗАПРЕЩАЕТСЯ выполнять регулировки подвижных

частей при работающем двигателе.

Защитный кожух ремня вариатора специально изготовлен

несколько большего размера, чтобы обеспечить натяг в

сопряжении с фиксаторами. Это позволяет снизить уро-

вень шума и вибраций. При установке кожуха необходимо

сохранить этот натяг.
1. Снимите колпачок шнура безопасности (ключ DESS)

с контактного устройства.

2. Откройте левую боковую панель. См. описание опе-

рации в текущем разделе.

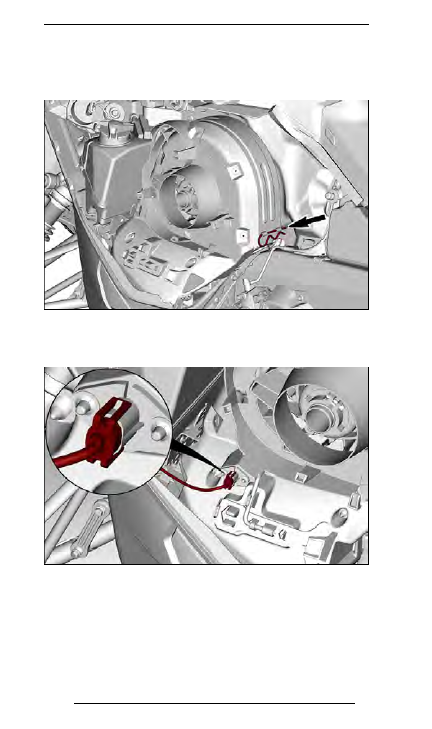

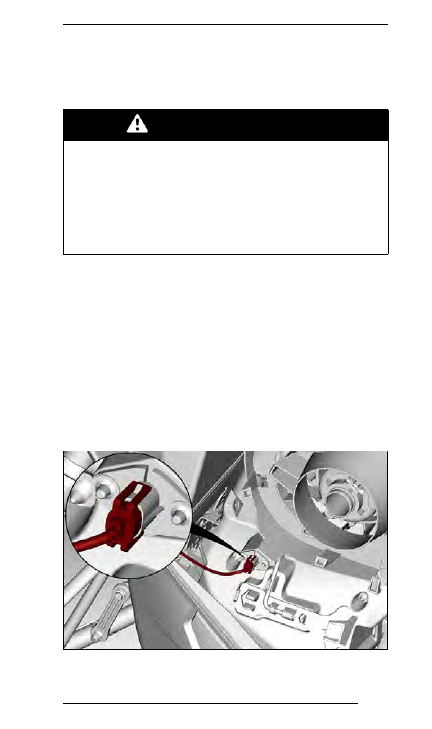

3. Отсоедините датчик температуры приводного ремня,

если имеется.

520002095-001

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

95

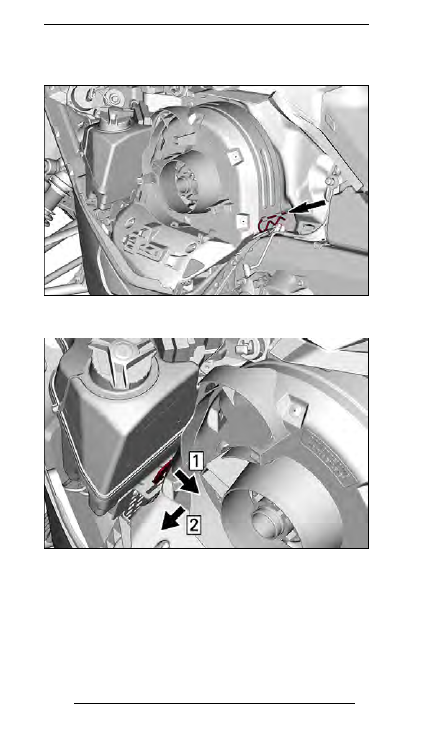

4. Извлеките проволочный фиксатор.

520002104-200

5. Сдвиньте защитный кожух ремня назад и наружу.

520002104-201

Шаг 1:

Сдвиньте назад

Шаг 2:

Сдвиньте наружу

6. Поднимите и снимите защитный кожух ремня.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

96

Установка защитного кожуха ремня вариатора

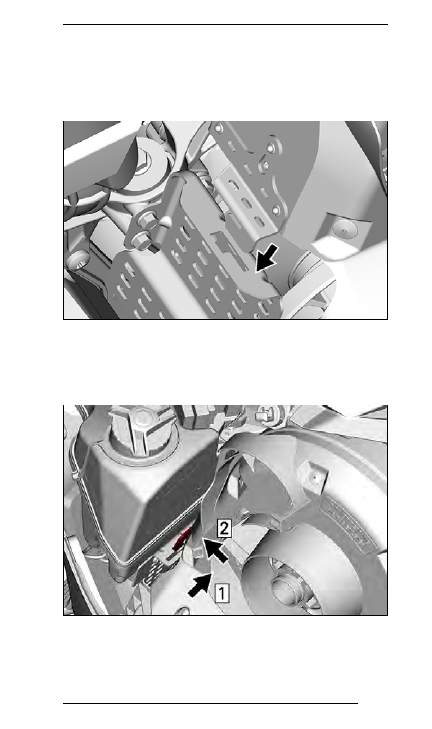

1. Вставьте фиксатор защитного кожуха ремня в отвер-

стие на передней опоре.

219100985-017-001_a

ДЛЯ НАГЛЯДНОСТИ ДЕТАЛИ СНЯТЫ

2. Нажмите на кожух ремня вариатора по направлению

к двигателю, а затем в направлении передней части

снегохода.

520002104-202

Шаг 1:

Сдвиньте к двигателю

Шаг 2:

Сдвиньте к передней части транспортного средства

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

97

3. Установите заднюю часть кожуха на держатель и

закрепите его с помощью проволочного фиксатора.

520002104-200

4. Установите на место датчик температуры привод-

ного ремня, если имеется.

520002095-001

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

98

16) Держатель запасного приводного ремня

Запасной ремень вариатора может храниться в держа-

теле, расположенном на защитном кожухе ремня вариа-

тора. Запасной приводной ремень продается отдельно.
Расположите запасной ремень вариатора в посадочном

месте защитного кожуха ремня вариатора.

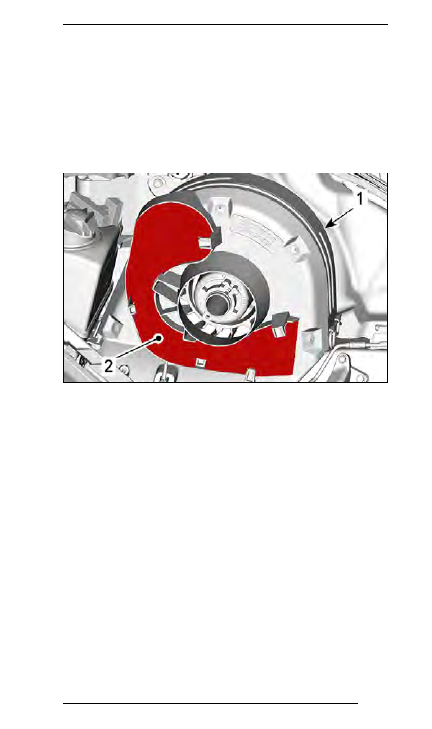

520001897-002_a

1.

Защитный кожух ремня вариатора

2.

Паз

Закрепите его на месте, введя в зацепление с фиксато-

рами.
