179

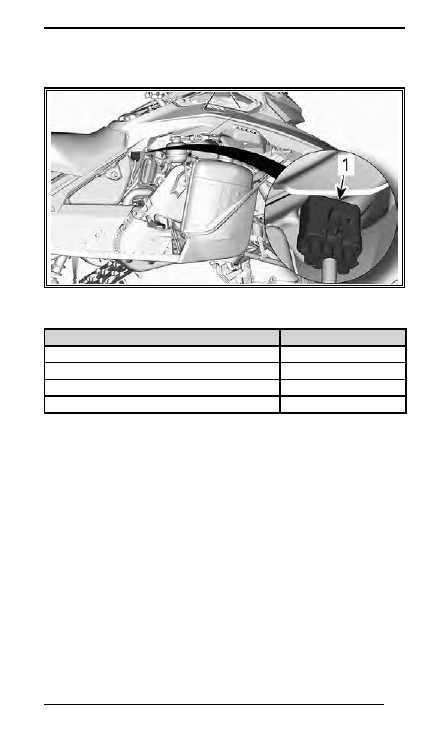

Расположение предохранителей

1. Держатель предохранителя

Снимите крышку держателя предохранителя.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ

НОМИНАЛ

Кнопка Start/RER

5 A

Аккумуляторная батарея

30 A

Доп. оборудование

7,5 A

Нагрузка

25 A

Проверка предохранителей

Проверьте и, при необходимости, замените предохранитель.
Извлеките предохранитель из держателя. Проверьте, не оплав-

лена ли его нить.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

180

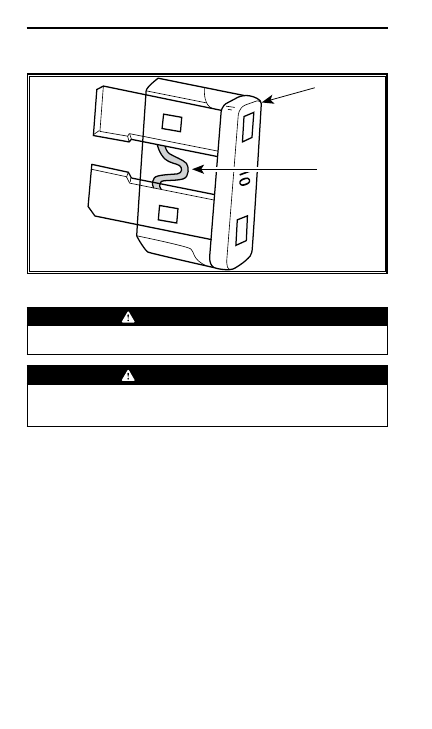

1. Предохранитель

2. Проверьте, не оплавилась ли нить

 ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохранитель с более высо-

ким номиналом.

 ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохранителя, прежде чем запу-

скать двигатель, найдите и устраните причину неисправно-

сти. Обратитесь к авторизованному дилеру Ski-Doo.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

181

Фары

Замена лампы головной оптики

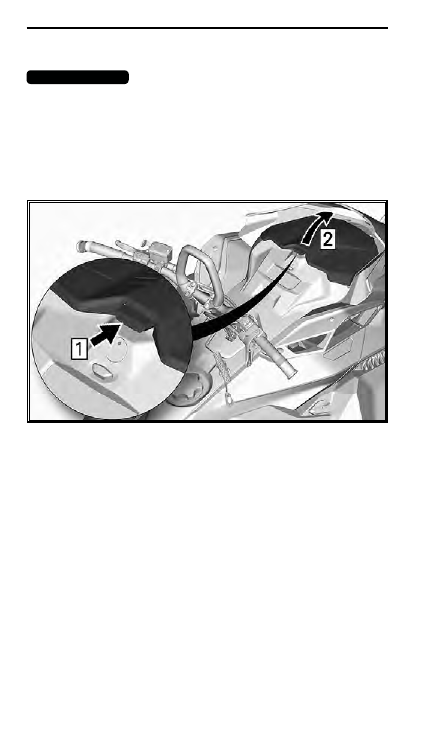

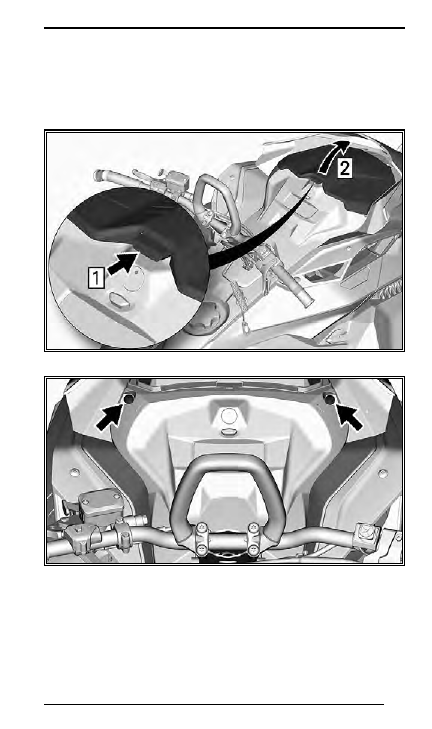

1. Откройте багажное отделение.

2. Выверните болты крепления панели приборов.

3.  Поднимите переднюю часть панели приборов, а затем сместите

ее вперед, чтобы снять.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

182

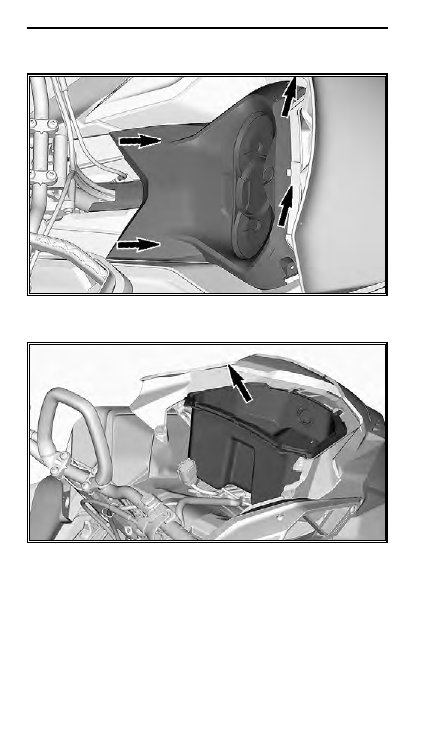

4. Отведите панель приборов в сторону.
5. Снимите багажное отделение.

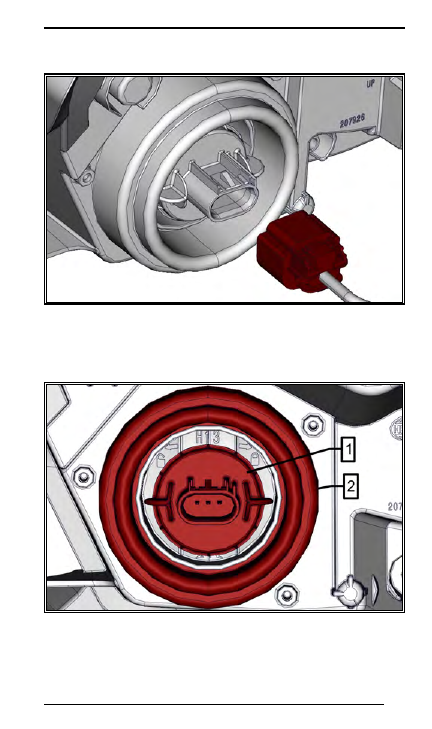

6. Отсоедините разъем лампы.

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

183

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

7. Освободите лампу, повернув ее против часовой стрелки.
8. Извлеките лампу.

ПРИМЕЧАНИЕ:

  Убедитесь,  что  уплотнение  лампы  осталось

на месте.

1. Лампа

2. Уплотнение лампы

Установите лампу в последовательности, обратной снятию.

184

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

  Во избежание сокращения срока службы 

галогенных ламп не касайтесь пальцами стеклянной колбы 

лампы. Если вы дотронулись до стеклянной колбы, очистите 

ее изопропиловым спиртом, который не оставляет пленку 

на стекле.

Убедитесь, что фары функционируют нормально.

Регулировка головной оптики

Откройте багажное отделение.

Вращайте регулировочный винт, чтобы добиться необходимого

расположения пучка света фар.

186

УХОД ЗА СНЕГОХОДОМ

Заключительные операции после поездки

Удалите снег и лед с задней и передней подвесок, гусеницы,

рулевого привода и лыж.

 ПРЕДОСТЕРЕЖЕНИЕ

Не вставайте перед снегоходом, а также не производите 

никаких действий с гусеницей или задней подвеской, не 

убедившись, что колпачок шнура безопасности снят с вы-

ключателя двигателя.

Оставляя снегоход на ночь (или на более длительное время),

накройте его чехлом. Это защитит снегоход от замерзания и

позволит надолго сохранить его привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применением мягкого моющего сред-

ства. Используйте только салфетку из микроволокна.

ВНИМАНИЕ

  Мягкая фланелевая ткань не оставляет ца-

рапин на обрабатываемых поверхностях. Пользуйтесь фла-

нелью для протирки ветрового стекла и капота.

Для очистки снегохода от масел, грязи и копоти пользуйтесь чи-

стящим средством BRP HEAVY DUTY CLEANER (P/N 293 110 001).

ВНИМАНИЕ

  Не  используйте  Heavy  Duty  Cleaner  для 

чистки наклеек и виниловых деталей. Для удаления устой-

чивых загрязнений со всех пластиковых и виниловых по-

верхностей используйте чистящее средство CLEANER AND 

DEGREASER PRO C1 (P/N 779262).

ВНИМАНИЕ

  Запрещается применять сильнодействую-

щие моющие средства, обезжириватели, краскорастворители, 

ацетон, вещества, содержащие хлор, и другие агрессивные 

средства для чистки корпуса снегохода и пластмассовых де-

талей.

Нанесите защитную восковую пасту на корпус снегохода и все

окрашенные детали рамы.

ПРИМЕЧАНИЕ:

 Наносите пасту только на поверхности с блестя-

щей, глянцевой отделкой.

187

ХРАНЕНИЕ

Если снегоход предполагается вывести из эксплуатации более

чем на три месяца (например, летом), то необходимо подготовить

его к хранению.

ХРАНЕНИЕ

Очистить снегоход
Добавить в топливо стабилизатор, следуя указаниям, предоставленным

производителем препарата. После добавления препарата в топливо,

запустить двигатель
Выполните процедуру подготовки двигателя к хранению
Смазать механизм рычага тормоза
Смазать заднюю подвеску
Ежемесячно заряжать аккумуляторную батарею, чтобы она хранилась

в полностью заряженном состоянии (на моделях с электрическим стар-

тером)
Заткнуть глушитель ветошью
Приподнять заднюю часть снегохода, чтобы гусеница не касалась опорной

поверхности. Не ослаблять натяжение гусеничной ленты

 ОСТОРОЖНО Подъем снегохода осуществляйте с помо-

щью специальных приспособлений или пригласите помощ-

ника. Если подъем снегохода осуществляется без применения 

специальных технических средств, практикуйте правильную 

технику подъема, используйте преимущественно силу ног. 

Не поднимайте заднюю часть снегохода, если у вас для этого 

недостаточно сил.

ВНИМАНИЕ

  Снегоход  должен  храниться  в  сухом 

прохладном месте, накрытый непрозрачным чехлом. Это 

позволит защитить пластмассовые детали и лакокрасочное 

покрытие от грязи и воздействия солнечных лучей.

ВНИМАНИЕ

  Прежде чем приступить к выполнению про-

цедуры смазки двигателя, необходимо добавить стабилиза-

тор топлива, чтобы защитить карбюратор от образования 

лаковых отложений.

Подготовка двигателя к хранению

Как и другие двигатели, двигатель E-TEC нуждается в защите вну-

тренних частей, для чего требуется его смазка перед постановкой

на хранение. Система E-TEC имеет функцию смазки двигателя

(консервации), которой может воспользоваться водитель.

188

Для выполнения процедуры проделайте следующее:
1. Поместите снегоход в хорошо проветриваемое место.
2.  Запустите двигатель и оставьте его работать на оборотах холо-

стого хода. Дождитесь, пока двигатель прогреется до рабочей

температуры (следите за температурой охлаждающей жидко-

сти на дисплее панели приборов или дождитесь, пока задний

теплообменник станет теплым).

3.  Нажимайте и отпускайте кнопку Mode на панели приборов,

пока на нижнем дисплее не отобразятся показания одометра.

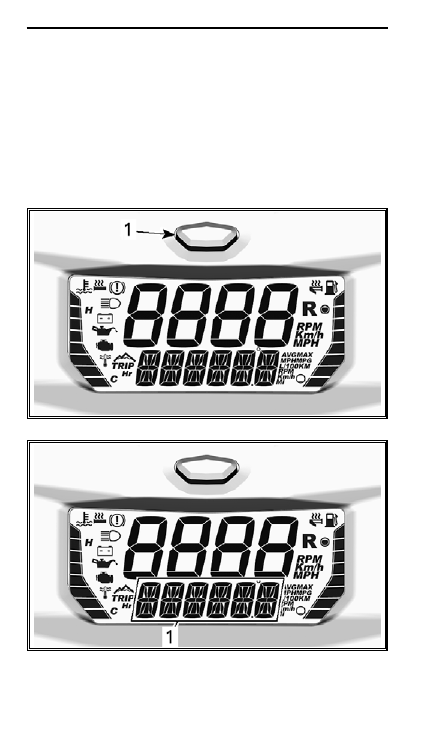

1. Кнопка Mode панели приборов

1. Нижний дисплей

ХРАНЕНИЕ

189

ПРИМЕЧАНИЕ:

 Режим подготовки двигателя к хранению не вклю-

чается при выборе других режимов (trip A, trip B и hr trip).
4.  Удерживая  кнопку  Mode  на  панели  приборов,  быстро  осу-

ществляйте переключение ближнего или дальнего света, пока

на панели приборов не отобразиться PRESS/HOLD BUTTON

FOR OIL INJECTION (НАЖМИТЕ/УДЕРЖИВАЙТЕ КНОПКУ ДЛЯ

ВПРЫСКА МАСЛА).

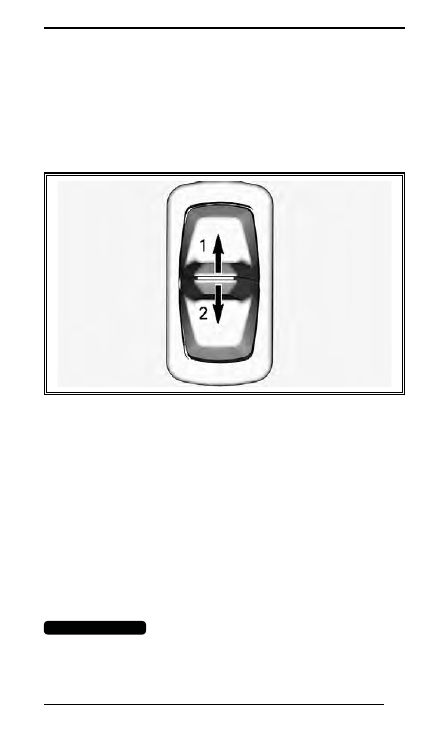

1. Дальний свет

2. Ближний свет

5. Отпустите кнопки.
6. Вновь нажмите и удерживайте кнопку 23 секунды.
7.  Когда на дисплее появится сообщение «OIL», отпустите кнопку

и дождитесь окончания операции смазки.

Во время цикла смазки двигателя ничего не трогайте.
Продолжительность операции смазки составляет приблизительно

1 минуту. В это время частота вращения коленчатого вала двига-

теля незначительно увеличится (приблизительно до 1600 об/мин)

и масляный насос осуществит смазку двигателя.
В завершении операции блок управления остановит двигатель.
Снимите колпачок шнура безопасности (ключ DESS) с контактного

устройства.

ВНИМАНИЕ

  Запрещается заводить двигатель во время 

хранения.

ХРАНЕНИЕ

192

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА

СНЕГОХОДА

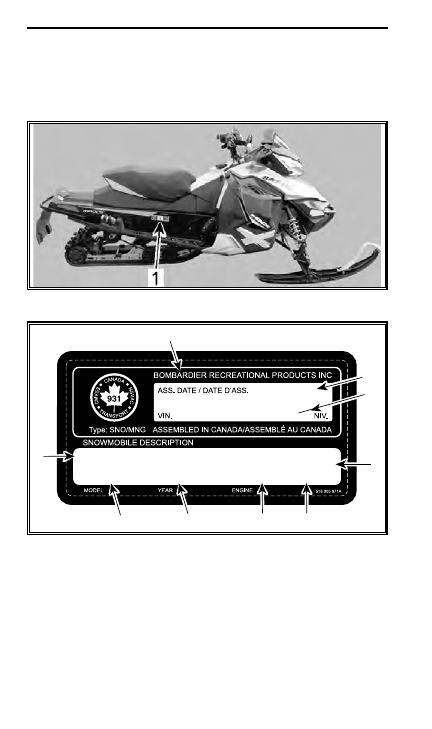

Наклейка с данными снегохода

Наклейка с данными снегохода находится на правой стороне тун-

неля.

ТИПОВОЙ ВАРИАНТ

1. Наклейка с данными снегохода

xx/xxxx

xxxxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxxxxxxxxxxxx

xxxx

xxxx

xxxxxxxx

xxxxxx

xxxxxxxx

4

9

1

2

3

5

8

6

7

НАКЛЕЙКА С ДАННЫМИ СНЕГОХОДА

1. Производитель

2. Дата выпуска

3. Идентификационный номер (VIN)

4. Модель и название комплектации

5. Номер модели

6. Модельный год

7. Тип двигателя

8. Масса транспортного средства (модели для Европейского рынка)

9. Мощность двигателя (модели для Европейского рынка)

193

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Идентификационный номер снегохода (VIN)

Основные сборочные единицы снегохода (двигатель и шасси)

имеют индивидуальные идентификационные номера. Эти номера

могут потребоваться, например, при обращении с рекламацией

для гарантийного ремонта или при поиске украденного снегохода.

Идентификационные номера необходимы дилеру для правильного

оформления гарантийной заявки. Мы настоятельно рекомендуем

вам записать все идентификационные номера вашего снегохода

и сообщить их в регистрирующую организацию.

Идентификационный номер (VIN)

Идентификационный номер снегохода (VIN) указан в наклейке.

(см. выше) и выбит на туннеле рядом с наклейкой.
Номер модели и год выпуска снегохода (модельный год) являются

составной частью идентификационного номера снегохода (VIN).

См. рисунок выше.

2BPS

LSAB

9

A

1

000001

Номер модели

Серийный номер

Модельный год: A = 2010

          B = 2011

            C = 2012 и т.д.

194

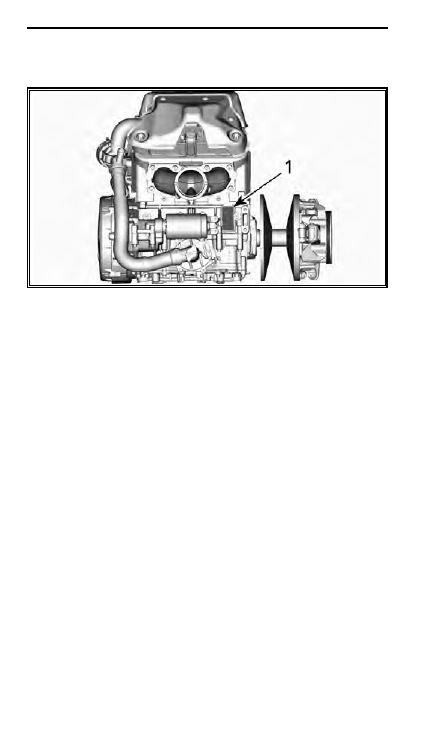

Расположение номера двигателя

1. Номер двигателя

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

195

ШУМОВОЕ ИЗЛУЧЕНИЕ

И ВИБРАЦИОННАЯ НАГРУЗКА

ВСЕ СТРАНЫ, ЗА ИСКЛЮЧЕНИЕМ КАНАДЫ/США

МОДЕЛЬ

850 E-TEC

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИОННАЯ НАГРУЗКА

1

Шум

Уровень звукового

давления (LWA)

100 дБ (погрешность (Kwa) 3 дБ)

Звуковое давление (LpA) 86 дБ (погрешность (KpA) 3 дБ)

Вибрация

На руки (через руль)

<2,5 м/с

2

Тело (через сиденье)

<0,5 м/с

2

1:  Измерения шумового излучения и вибрационной нагрузки выполнены

в соответствии с требованиями стандарта ISMA 1: 2014 на поверхности

с покрытием, на нейтральной передаче или без ремня вариатора

196

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(ДВИГАТЕЛЬ)

ДВИГАТЕЛЬ

Тип двигателя

Rotax 850 E-TEC, жидкостное

охлаждение, лепестковые клапана

и клапана RAVE, с электронным

управлением

Количество цилиндров

2

Диаметр цилиндра, мм

82

Ход поршня, мм

80,4

Рабочий объем, см

3

849

Частота  вращения  коленчатого

вала двигателя, на которой двига-

тель развивает максимальную мощ-

ность, об/мин

7900 ± 100

ДВИГАТЕЛЬ

600R E-TEC

Тип двигателя

Rotax 600R E-TEC, жидкостного

охлаждения, лепестковые клапаны

и клапана RAVE, с электронным

управлением

Количество цилиндров

2

Диаметр цилиндра, мм

72,3

Ход поршня, мм

73

Рабочий объем, см

³

599,4

Частота  вращения  коленчатого

вала двигателя, на которой двига-

тель развивает максимальную мощ-

ность, об/мин

8100 ± 100

СИСТЕМА ПОДАЧИ ТОПЛИВА

Подача

топлива

850 E-TEC

Непосредственный (E-TEC)

и предварительный впрыск

топлива

600R E-TEC

Непосредственный впрыск E-TEC

топлива

Обороты холостого хода (возмож-

ность регулировки не предусмотре-

на), об/мин

1200 ± 200

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность

30 A при 14,5 В

(1340 Вт) на 6000 об/мин

Свечи зажигания

Тип

NGK ILKR8Q7 (установочные метки

на свечах и двигателе)

Зазор, мм

0,6-0,7 (не регулируется)

197

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ДВИГАТЕЛЬ)

СИСТЕМА СМАЗКИ

Инжекционная система смазки

Насос системы смазки

с электронным управлением

Инжек-

цион-

ное

масло

Тип

(2)

Скандинавия

2T E-TEC SYNTHETIC OIL (EUR)

(619590106) (P/N 779281)

Другие страны

2T E-TEC SYNTHETIC OIL

(293600132) (P/N 779126)

Количество

3,4 л















содержание      ..     9      10      11      12     ..
