Снегоход Ski-Doo Skandic WT 550F, Skandic WT 600 ACE. Руководство (2017 год) - часть 6





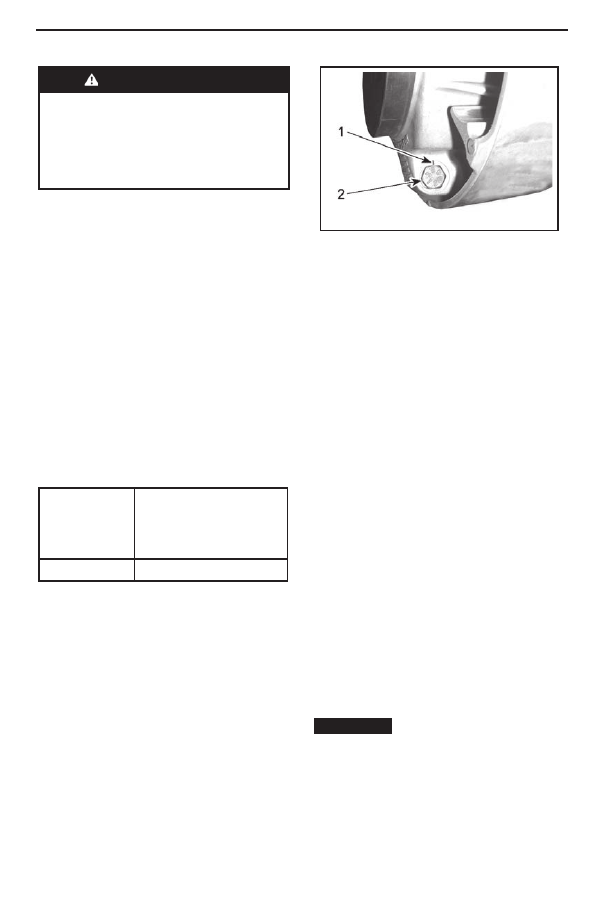

91

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



ПРЕДОСТЕРЕЖЕНИЕ



Снимите  колпачок  шнура  безопас-

ности  с  выключателя  двигателя

перед  выполнением  любых  регу-

лировок.  Снегоход  должен  нахо-

диться на безопасной площадке в

стороне от трассы.

Ведущий  шкив  вариатора  откалиброван  произ

-

водителем  чтобы  передавать  максимальный

крутящий момент на заданной частоте вращения

коленчатого вала двигателя. Ряд факторов, на

-

пример температура окружающей среды, высота

над уровнем моря, состояние поверхности и др.

могут повлиять на это значение и, таким образом,

на эксплуатационные характеристики снегохода.
Регулировка ведущего шкива позволит согласо

-

вать работу вариатора с работой двигателя, что

позволит последнему развивать максимальную

мощность.
Калибровочные  винты  должны  быть  отрегули

-

рованы  так,  чтобы  фактическая  максимальная

частота вращения коленчатого вала двигателя

совпадала с частотой вращения для максималь

-

ной мощности двигателя.

ДВИГАТЕЛЬ

ЧАСТОТА ВРАЩЕНИЯ

КОЛЕНЧАТОГО ВАЛА

ДЛЯ МАКСИМАЛЬ-

НОЙ МОЩНОСТИ

600 HO E-TEC

(8100 ± 100) об/мин

ПРИМЕЧАНИЕ:

Используйте прецизионный

цифровой  тахометр  для  регулировки  частоты

вращения коленчатого вала двигателя. Приве

-

денная ниже регулировка оказывает влияние на

работу  снегохода  только  при  высокой  частоте

вращения коленчатого вала двигателя.
Шесть регулировочных позиций пронумерованы

от 1 до 6.
Калибровочные винты могут занимать одно из ше

-

сти положений, отмеченных цифрами на головках.
Цифра на головке винта, совмещенная с меткой на

шкиве, укажет текущую регулировочную позицию.

РЕГУЛИРОВКА ШКИВА

1. Метка

2. Цифра

Каждая следующая или предыдущая регулировоч

-

ная позиция изменяет максимальную частоту вра

-

щения коленчатого вала примерно на 200 об/мин.
Двигаясь  от  первоначальной  регулировочной

позиции  к  позиции  1,  вы  будете  дискретно

уменьшать  максимальную  частоту  вращения

коленчатого  вала  на  200  об/мин.  Двигаясь  от

первоначальной регулировочной позиции к по

-

зиции 6, вы будете дискретно увеличивать мак

-

симальную частоту вращения коленчатого вала

на 200 об/мин.

Пример:

Первоначальная  позиция  калибровочных  вин

-

тов - 4, изменив эту позицию на позицию 6 вы

увеличите максимальную частоту вращения ко

-

ленчатого вала двигателя на 400 об/мин.

Последовательность действий

Ослабьте  стопорную  гайку,  чтобы  иметь  воз

-

можность  повернуть  головку  калибровочного

винта в желаемое положение. Не отвинчивайте

гайку до конца.
Установите все 3 калибровочных винта в одина

-

ковые регулировочные позиции.
Затяните контргайки моментом в (10±2)Н•м.

ВНИМАНИЕ

  Не  выкручивайте  кали-

бровочные винты до конца, это может

привести к выпадению шайб. Всегда

производите  регулировку  всех  3  ка-

либровочных  винтов.  Устанавливай-

те калибровочные винты в одинако-

вую регулировочную позицию.

mmo2011 -002-101_a

-------------------------------------------------------------------------------------------------------------------------------------------------------------

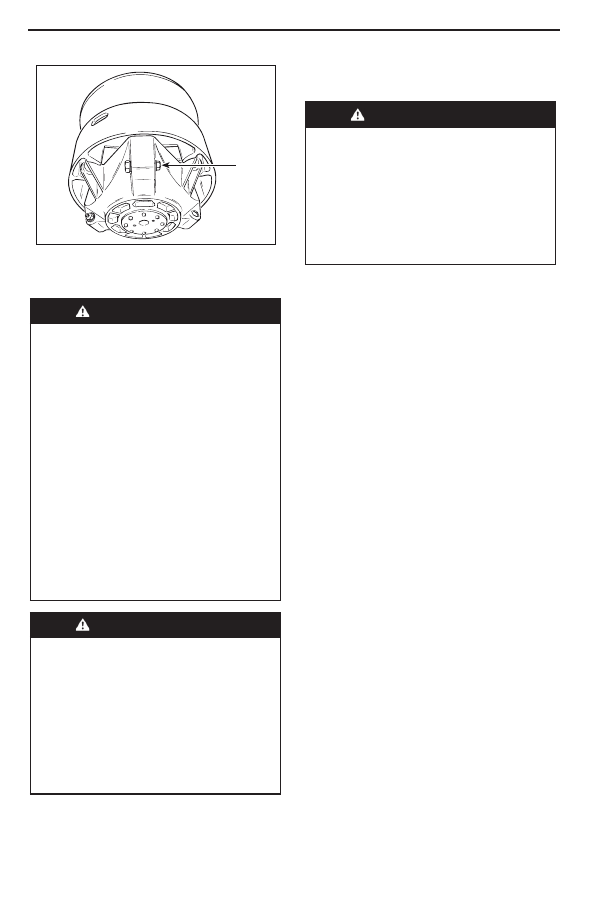

92

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ТИПОВОЙ ВАРИАНТ

1. Гайка ослаблена для вращения калибровоч

-

ного винта



ПРЕДОСТЕРЕЖЕНИЕ



Разборка  и  внесение  изменений  в

конструкцию ведущего шкива кате-

горически запрещены.

Неправильная  сборка  или  вне-

сение  изменений  в  конструкцию

шкива,  могут  привести  к  его  раз-

рушению  из-за  высокой  скорости

вращения.

Обратитесь  к  авторизованному

дилеру Ski-Doo для обслуживания

ведущего  шкива.  Неправильное

обслуживание  может  негативно

повлиять  на  эксплуатационные

характеристики снегохода и сокра-

тить  срок  службы  ремня  вариато-

ра.  Неукоснительно  соблюдайте

график  проведения  технического

обслуживания.



ПРЕДОСТЕРЕЖЕНИЕ



Эксплуатация  двигателя  КАТЕГО-

РИЧЕСКИ запрещена, если:

– Отсутствуют установленные над-

лежащим образом элементы защи-

ты ремня вариатора.

– Открыты или сняты боковые па-

нели и/или капот.

Регулировка  движущихся  деталей

при  работающем  двигателе  КАТЕ-

ГОРИЧЕСКИ запрещена.

Гусеница

Осмотр гусеницы



ПРЕДОСТЕРЕЖЕНИЕ



Снимите  колпачок  шнура  безопас-

ности  с  выключателя  двигателя

перед  выполнением  любых  регу-

лировок  или  операций  техниче-

ского  обслуживания,  кроме  особо

обозначенных  случаев.  Снегоход

должен находиться на безопасной

площадке в стороне от трассы.

Снимите  колпачок  шнура  безопасности  с  вы

-

ключателя двигателя.
Поднимите  заднюю  часть  снегохода  и  поме

-

стите ее на широкую механическую опору с от

-

ражающей  панелью.  Убедитесь,  что  двигатель

выключен, после чего вручную проверните гусе

-

ницу, осмотрев ее и оценив ее состояние.
Обратитесь к авторизованному дилеру Ski-Doo в

случае, если обнаружены износ или разрывы гусе

-

ницы, видны отдельные волокна гусеницы, отсут

-

ствие или повреждение вставок и направляющих.

Снегоходы, оснащенные элементами,

улучшающими сцепление с поверхно-

стью.

В случае, если ваш снегоход оснащен шипован

-

ной гусеницей, разрешенной BRP к использова

-

нию,  ПЕРЕД  КАЖДОЙ  ПОЕЗДКОЙ  ОСМАТРИ

-

ВАЙТЕ ГУСЕНИЦУ.
Проверяйте отсутствие таких дефектов, как:
– Отверстия в гусенице
– Разрывы гусеницы (в особенности вокруг ши

-

пов на шипованных гусеницах)
– Поврежденные или оторванные грунтозацепы

(видна их внутренняя структура)
– Расслоение резины
– Сломанные стержни
– Сломанные шипы (шипованные гусеницы)
– Погнутые шипы (шипованные гусеницы)
– Отсутствующие шипы
– Шипы, оторванные от гусеницы
– Отсутствие направляющей (-их) гусеницы
– Кроме того, проверяйте момент затяжки гаек

крепления шипов.

A16D0HA

1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

93

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Незамедлительно  заменяйте  сломанные  или

поврежденные шипы. В случае, если вы обнару

-

жили следы повреждения гусеницы, ее следует

незамедлительно заменить. В случае сомнений,

обратитесь к авторизованному дилеру Ski-Doo.



ПРЕДОСТЕРЕЖЕНИЕ



Эксплуатация снегохода с повреж-

денными  гусеницей  или  шипами

может  привести  к  потере  управ-

ления,  что  в  свою  очередь  может

стать  причиной  тяжелых  травм  и

летального исхода.

Обратитесь  к  разделу

ПРОДУКТЫ,  УЛУЧША

-

ЮЩИЕ СЦЕПЛЕНИЕ С ПОВЕРХНОСТЬЮ



части

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

.

Натяжение и юстировка гусеницы
ПРИМЕЧАНИЕ:

  Регулировка  натяжения  и

юстировка гусеницы взаимосвязаны. Не выпол

-

няйте их по отдельности.



ПРЕДОСТЕРЕЖЕНИЕ



Для  предотвращения  травмиро-

вания  лиц,  находящихся  рядом  со

снегоходом:  –  Находиться  позади

или рядом с вращающейся гусени-

цей КАТЕГОРИЧЕСКИ запрещено.

– Всегда используйте широкую опо-

ру с отражающей панелью в случае,

если необходимо провернуть гусе-

ницу.

– При вывешивании гусеницы под-

держивайте  минимально  возмож-

ную скорость.

Центробежная  сила  может  выбро-

сить  посторонние  предметы,  по-

врежденные  или  ослабшие  шипы,

обрывки гусеницы, а также повреж-

денную гусеницу целиком, за снего-

ход со значительной силой.

Проверка натяжения гусеницы
ПРИМЕЧАНИЕ:

Перед тем, как выполнять ре

-

гулировку натяжения гусеницы, снегоход должен

находиться в движении в течение 15-20 минут.
1. Снимите колпачок шнура безопасности с вы

-

ключателя двигателя.
2. Поднимите заднюю часть и установите ее на

опору.

  ОСТОРОЖНО  Используйте  пра-

вильную  технику  поднятия  тяже-

стей,  используйте  для  этого  силу

ног.  Не  пытайтесь  поднять  какую-

либо часть снегохода в случае, если

это выше ваших сил.

3. Подождите пока задняя подвеска не примет

свободное положение.

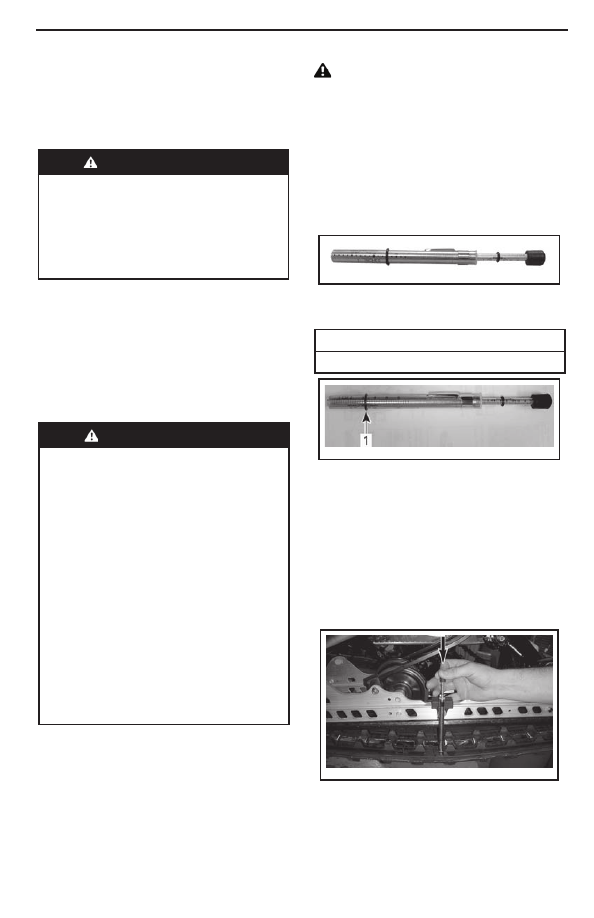

4.  Воспользуйтесь  ИЗМЕРИТЕЛЕМ  НАТЯЖЕ

-

НИЯ ГУСЕНИЦЫ (P/N 414 348 200).

414 348 200

mmr2009-133-001_a

mmr2009-133-003_b

5. Используя кольцо в нижней части измерителя

задайте величину провисания.

ПРОВИСАНИЕ

от 40 мм до 50 мм

УСТАНОВКА ВЕЛИЧИНЫ ПРОВИСАНИЯ

1. Нижнее кольцо установлено на заданную

величину

6. Установите верхнее кольцо в положение 0 кгс.
7.  Расположите  измеритель  на  гусенице  посе

-

редине  между  передним  и  задним  натяжными

катками.
8.  Нажмите  на  измеритель,  чтобы  его  нижнее

кольцо выровнялось с нижней кромкой накладки

полоза.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

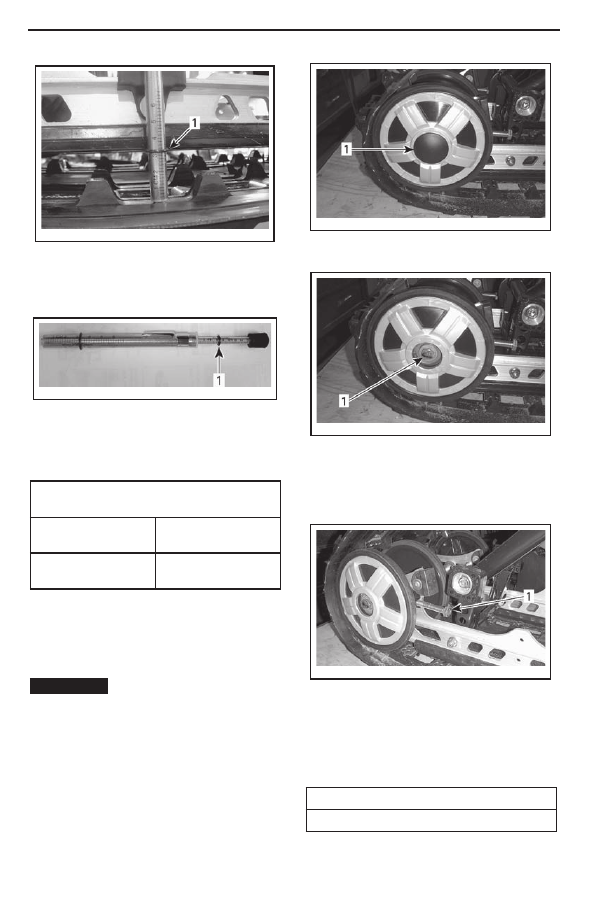

94

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

1. Нижнее кольцо вровень с нижней кромкой

накладки полоза

9. Считайте показания, зафиксированные верх

-

ним кольцом измерителя.

mmr2008-048-007_a

mmr2008-048-008_a

mmr2009-133-003_a

mmr2009-133-002_a

ПОКАЗАНИЯ

1. Верхнее кольцо измерителя

10. Полученное значение нагрузки должно соот

-

ветствовать приведенному в таблице.

ХАРАКТЕРИСТИКИ ПРОВИСАНИЯ

ГУСЕНИЦЫ

ВЕЛИЧИНА ПРОВИ-

САНИЯ ГУСЕНИЦЫ

от 40 мм до 50 мм

ПОЛУЧЕННОЕ ЗНА-

ЧЕНИЕ НАГРУЗКИ

7,3 кгс

11. В случае, если полученная величина нагруз

-

ки  отличается  от  приведенной  в  таблице,  не

-

обходимо отрегулировать натяжение гусеницы.

Обратитесь к главе

РЕГУЛИРОВКА НАТЯ

-

ЖЕНИЯ ГУСЕНИЦЫ

.

ВНИМАНИЕ

  Избыточное  натяжение

приведет к потере мощности и чрез-

мерному  давлению  на  компоненты

подвески.
Регулировка натяжения гусеницы

1. Снимите колпачок шнура безопасности с вы

-

ключателя двигателя.
2.  Снимите  колпаки  задних  катков  (если  уста

-

новлены).

1. Колпак правого заднего натяжного катка

3. Ослабьте болты крепления катков.

1. Болт крепления правого заднего натяжно

-

го катка

4. Подтяните или ослабьте оба регулировочных

винта для увеличения или уменьшения натяже

-

ния гусеницы.

mmr2008-048-009_a

1. Правый регулировочный винт

5.  В  случае,  если  корректную  регулировку  произ

-

вести невозможно, обратитесь к авторизованному

дилеру Can-Am.
6. Затяните болты крепления указанным моментом.

МОМЕНТ ЗАТЯЖКИ

(48±6) Н•м

7. Проверьте юстировку гусеницы согласно про

-

цедуре, изложенной ниже.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

95

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Юстировка гусеницы



ПРЕДОСТЕРЕЖЕНИЕ

Перед тем, как проверять юстиров-

ку гусеницы, убедитесь, что на ней

отсутствуют  предметы,  которые

могут  быть  выброшены  центро-

бежной  силой  при  вращении  гусе-

ницы.  Не  касайтесь  гусеницы  ру-

ками,  инструментами,  ногами  или

деталями одежды. Всегда устанав-

ливайте  заднюю  часть  снегохода

на широкую стойку с отражающей

панелью.  Убедитесь,  что  вблизи

снегохода и особенно задней части

гусеницы  отсутствуют  люди.  Не

проворачивайте гусеницу на высо-

кой скорости.

Центробежная  сила  может  выбро-

сить  посторонние  предметы,  по-

врежденные  или  ослабшие  шипы,

обрывки  гусеницы,  а  также  по-

врежденную  гусеницу  целиком,  за

снегоход со значительной силой.

Запустите  двигатель  и  задействуйте  рычаг

управления  дроссельной заслонкой  так,  чтобы

гусеница едва двигалась. Эта операция должна

занять не более 5 секунд.

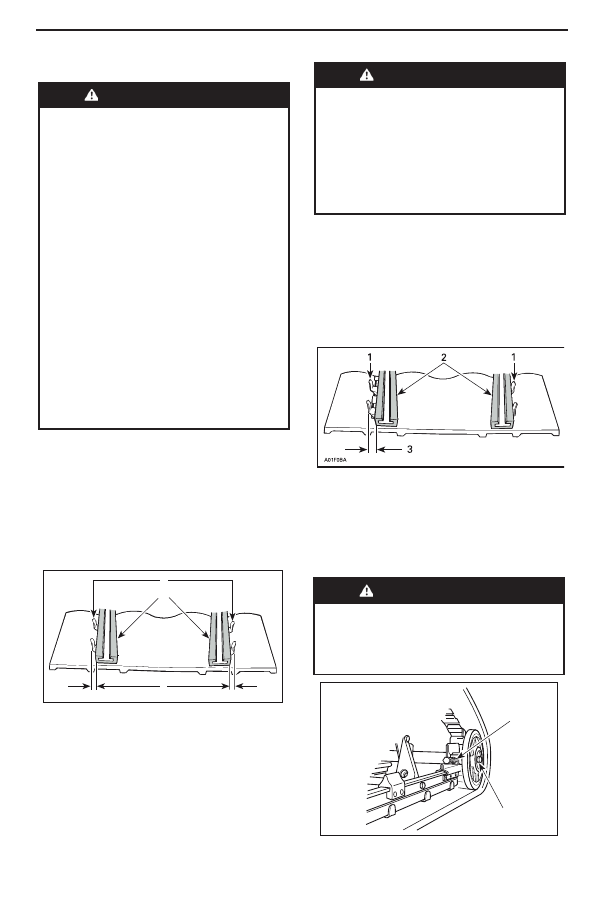

Проверьте  юстировку  гусеницы;  расстояние

между кромками направляющих и накладок по

-

лозьев и гусеницей должно быть равным с обе

-

их сторон.

 ПРЕДОСТЕРЕЖЕНИЕ



Снимите  колпачок  шнура  безопас-

ности  с  выключателя  двигателя

перед  выполнением  любых  регу-

лировок  или  операций  техниче-

ского  обслуживания,  кроме  особо

обозначенных  случаев.  Снегоход

должен находиться на безопасной

площадке в стороне от трассы.

1. Снимите колпачок шнура безопасности с вы

-

ключателя двигателя.
2. Ослабьте болты крепления заднего натяжно

-

го катка.
3. Подтяните регулировочный винт с той сторо

-

ны, где расстояние между накладкой полоза и

направляющей наибольшее.

A01F05A

1
2

3

1. Направляющие

2. Накладки полозьев

3. Подтянуть винт с этой стороны

4. Затяните стопорные гайки.
5.  Затяните  болты  крепления  натяжного  катка

указанным моментом (48±6) Н•м.



ПРЕДОСТЕРЕЖЕНИЕ



Убедитесь, что все крепления над-

лежащим образом затянуты, чтобы

предовратить люфт натяжного кат-

ка или блокировку гусеницы.

1

2

A05F0EB

1. Направляющие

2. Накладки полозьев

3. Равное расстояние

В случае, если юстировка гусеницы нарушена,

выполните следующее:

ТИПОВОЙ ВАРИАНТ

1. Стопорная гайка

2. Болты крепления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

96

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

6. Запустите двигатель и медленно проверните

гусеницу,  чтобы  повторно  проверить  ее  юсти

-

ровку.
7. Снимите снегоход со стойки.
8. Установите колпачки задних катков, если при

-

менимо.

Подвеска

Состояние задней подвески

Осмотрите  все  компоненты  подвески,  включая

накладки полозьев, пружины, катки и т.д.

ПРИМЕЧАНИЕ:

 В условиях нормальной экс

-

плуатации снег будет выполнять роль смазки и

одновременно  охладителя  для  накладок  поло

-

зьев. Продолжительное движение по льду или

снегу,  посыпанному  песком,  приведет  к  чрез

-

мерному нагреву накладок и их преждевремен

-

ному износу.

Состояние ленточного ограничителя

Осмотрите  ленточный  ограничитель  на  отсут

-

ствие следов износа и повреждений. Проверьте

надежность  затяжки  болта  и  гайки.  В  случае,

если  ленточный  ограничитель  провисает,  про

-

верьте отсутствие деформации посадочных от

-

верстий. При необходимости замените. Затяни

-

те гайку указанным моментом  (9±1) Н•м.

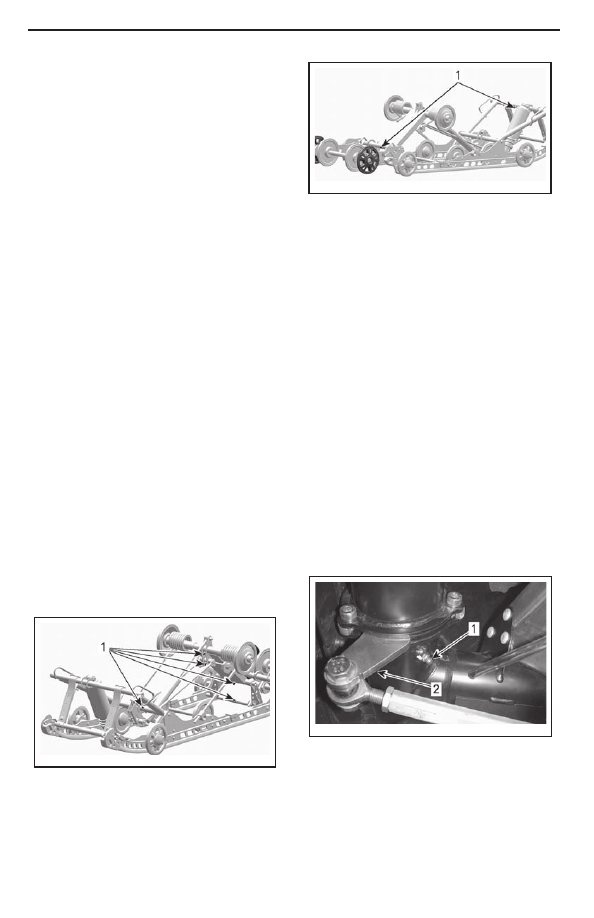

Смазка задней подвески

Добавьте  синтетическую  смазку  для  подвески

(P/N  293  550  033)  в  пресс-масленки  задней

подвески.  Обратитесь  к

ГРАФИКУ  ПРОВЕ

-

ДЕНИЯ  ТЕХНИЧЕСКОГО  ОБСЛУЖИ

-

ВАНИЯ

  для  информации  о  периодичности

обслуживания.

mmo2011 -006-003_a

mmo2011 -006-004_a

1. Пресс-масленки

Состояние рулевого управления и

передней подвески

Проверьте  надежность  креплений  элементов

рулевого управления и передней подвески (ры

-

чаги рулевого управления, поперечные рулевые

тяги, болты крепления и стойки лыж и т.д.). При

необходимости  обратитесь  к  авторизованному

дилеру Ski-Doo.

Смазка передней подвески

Добавьте  синтетическую  смазку  для  подвески

(P/N  293  550  033)  в  пресс-масленки  передней

подвески.
Обычно достаточно 4-5 нажатий на рычаг сма

-

зочного пистолета.

ПРИМЕЧАНИЕ:

 В случае, если вы добави

-

ли  чрезмерное  количество  смазки,  ее  избыток

выступит  на  рычагах  рулевого  управления  и

стойках лыж. Вытирайте любые потеки смазки,

чтобы исключить их контакт с деталями и ком

-

понентами снегохода.

1. Пресс-масленки

mmo2010 -007-014_a

ПОКАЗАНА ЛЕВАЯ СТОРОНА

1. Пресс-масленка

2. Рычаг рулевого управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

97

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Лыжи

Состояние и износ лыж и коньков

Проверьте  состояние  лыж  и  твердосплавных

коньков. В случае износа обратитесь к автори

-

зованному дилеру Ski-Doo.

 ПРЕДОСТЕРЕЖЕНИЕ



Чрезмерный износ лыж и/или конь-

ков  негативно  повлияет  на  управ-

ляемость снегохода.

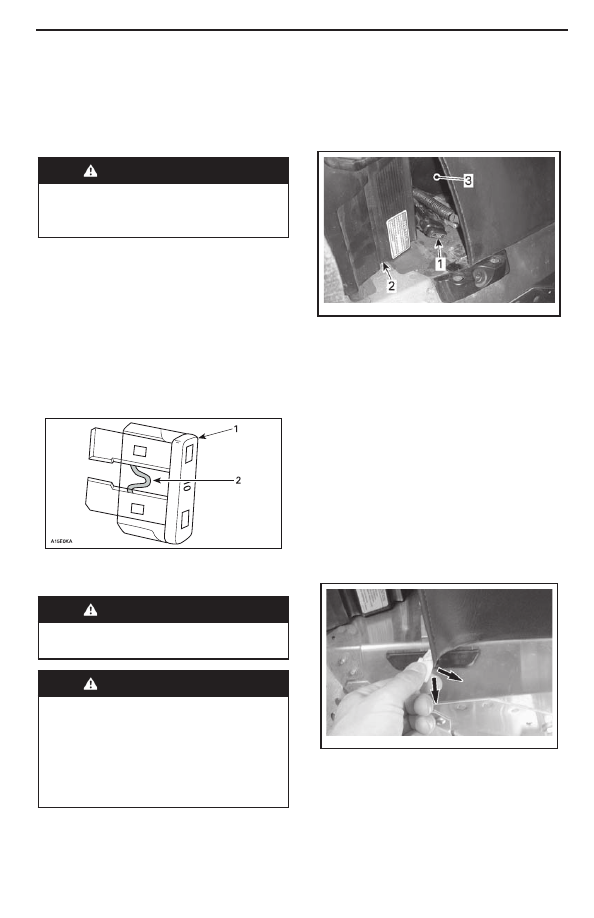

Предохранители

Осмотр предохранителей

Для  защиты  электрооборудования  снегохода

используются предохранители.
Проверьте  состояние  предохранителей  и  при

необходимости замените.
Потяните предохранитель, чтобы вытащить его

из блока. Проверьте не расплавлена ли плавкая

вставка предохранителя.

mmr2012-149-005_a

1. Предохранитель

2. Плавкая вставка, которую нужно прове

-

рить

 ПРЕДОСТЕРЕЖЕНИЕ



Не  используйте  предохранители

более высокого номинала.

 ПРЕДОСТЕРЕЖЕНИЕ



В  случае,  если  предохранитель

перегорел, перед повторным запу-

ском двигателя причина неисправ-

ности  должна  быть  обнаружена  и

устранена.  С  этой  целью  обрати-

тесь  к  авторизованному  дилеру

Ski-Doo.

Расположение предохранителей

550 F

Предохранитель системы зарядки (20А) распо

-

ложен слева между топливным баком и глуши

-

телем системы впуска.

1. Предохранитель системы зарядки (20А)

2. Глушитель системы впуска

3. Топливный бак

Прочие модели

Блок  предохранителей  располагается    под

обивкой  водительского  сиденья  в  его  нижней

левой передней части.
Обратитесь к наклейкам в блоке предохраните

-

лей  или  разделу

ТЕХНИЧЕСКИЕ  ХАРАК

-

ТЕРИСТИКИ

 для информации о назначении

предохранителей.
Для доступа к блоку предохранителей, осторож

-

но снимите обивку сиденья с выступа, потянув

вниз  и  одновременно  в  сторону  пластиковый

язычок.

ТИПОВОЙ ВАРИАНТ - ПОТЯНИТЕ ЯЗЫЧОК

mmo2009 -004-036_b

-------------------------------------------------------------------------------------------------------------------------------------------------------------

98

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

mmo2007 -009-022_a

mmo2007 -009-061_a

mmo2007 -009-062_a

mmo2009 -004-037_a

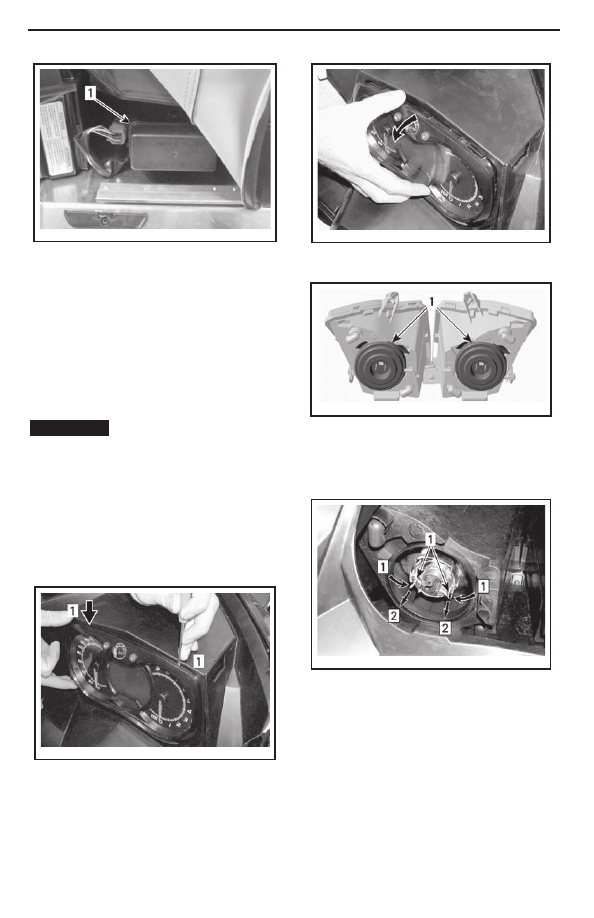

1. Блок предохранителей

Установите на место обивку, зацепив язычок за

выступ.

Осветительные приборы

Проверьте функционирование освещения после

замены лампы.

Замена ламп фар головного

освещения

ВНИМАНИЕ

 Ни в коем случае не при-

касайтесь  к  стеклянной  части  гало-

генной  лампы  голыми  пальцами,

это  сокращает  срок  ее  службы.  В

противном случае протрите стеклян-

ную  часть  лампы  изопропиловым

спиртом не оставляющим следов на

лампе.

1. Воспользовавшись маленькой отверткой, рас

-

фиксируйте защелки панели приборов.

1. Защелка

2.  Осторожно  вытащите  и  отложите  в  сторону

панель приборов.

3.  Отсоедините  разъем  перегоревшей  лампы.

Снимите резиновый кожух.

1. Резиновые кожухи

4.  Нажмите  и  одновременно  с  этим  потяните

фиксатор  с  обеих  сторон,  чтобы  освободить

лампу.

Шаг 1: Нажать с обеих сторон

Шаг 2: Потянуть, чтобы освободить лампу
1. Фиксатор

5. Вытащите и замените лампу. Правильно уста

-

новите детали в обратном порядке.

mmo2007 -009-063_a

-------------------------------------------------------------------------------------------------------------------------------------------------------------

99

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

mmo2007 -009-023_a

mmo2007-009-064_a

mmo2009 -004-050_a

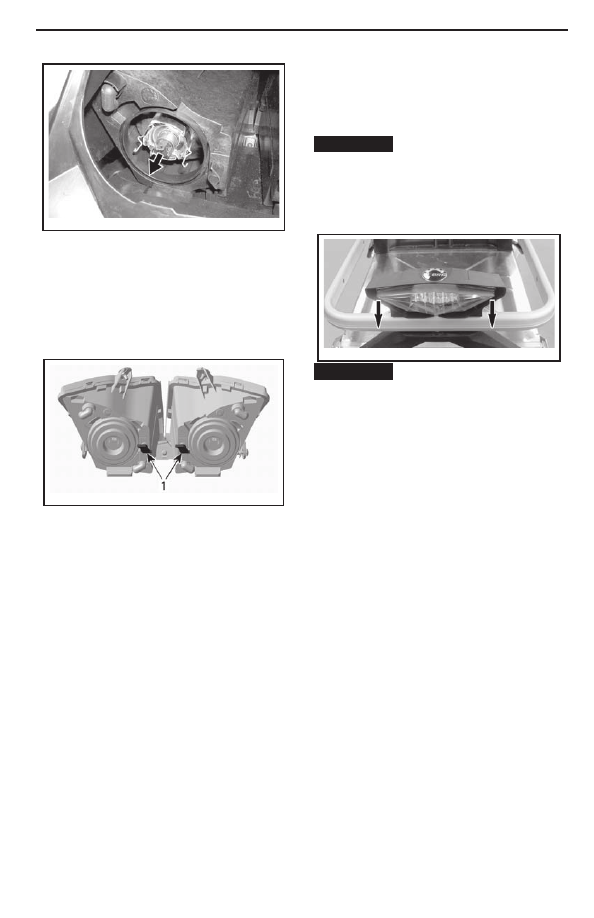

ВЫТАЩИТЕ И ЗАМЕНИТЕ ЛАМПУ

Регулировка направления светового

пучка фар головного освещения

Снимите панель приборов как описано в главе

ЗАМЕНА ЛАМП ФАР ГОЛОВНОГО ОС

-

ВЕЩЕНИЯ.

  Вращением  ручки  настройте  на

-

правление светового пучка фар.

ТИПОВОЙ ВАРИАНТ

1. Ручки

Замена лампы в заднем фонаре

1. Снимите корпус заднего фонаря, осторожно

потянув за прозрачный колпак фонаря с обеих

сторон с одинаковым усилием.

ВНИМАНИЕ

  В  случае,  если  корпус

заднего  фонаря  не  снимается  пер-

пендикулярно  держателю,  может

произойти  повреждение  пальцев

крепления  корпуса,  что  повлечет  за

собой необходимость его замены.

ВНИМАНИЕ

 Не вытаскивайте корпус

заднего фонаря слишком далеко, т.к.

это  может  привести  к  повреждению

проводки.

2. Вытащите разъем лампы из корпуса заднего

фонаря.

2.1  Поверните  разъем  против  часовой

стрелки.
2.2 Достаньте разъем лампы.

3. Замените лампу.
4.  Зафиксируйте  разъем  лампы  в  корпусе  за

-

днего фонаря.
5. Установите на место корпус заднего фонаря.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

100

УХОД ЗА СНЕГОХОДОМ

Уход за снегоходом после

поездки

Удалите скопления снега и льда с компонентов

задней подвески, гусеницы, компонентов перед

-

ней подвески, рулевого управления и лыж.



ПРЕДОСТЕРЕЖЕНИЕ



Убедитесь,  что  колпачок  шнура

безопасности снят с выключателя

двигателя  перед  тем,  как  встать

перед  снегоходом,  гусеницей  или

компонентами задней подвески.

В  случае,  если  вы  оставляете  снегоход  на

улице  на  ночь,  а  также  в  течение  длительных

перерывов в эксплуатации, всегда накрывайте

снегоход чехлом. Это поможет защитить его от

мороза, снега и сохранить его внешний вид.

Чистка и защитная обработка

снегохода

Промойте снегоход водным раствором мягкого

моющего  средства.  Используйте  фланелевую

ткань или соответствующий эквивалент.

ВНИМАНИЕ

  Для  того,  чтобы  избе-

жать появления царапин на поверх-

ности  ветрового  стекла  и  капота

следует  пользоваться  фланелевой

тканью  или  соответствующим  экви-

валентом.

Для удаления смазки, масла и сажи используй

-

те сильнодействующее чистящее средство BRP

HEAVY DUTY CLEANER (P/N 293 110 001).

ВНИМАНИЕ

  Не  используйте  данное

чистящее  средство  для  чистки  на-

клеек или виниловых деталей.

Для  удаления  налипшей  грязи  с  пластиковых

и виниловых элементов используйте чистящее

средство XPS ALL PURPOSE CLEANER (P/N 219

701 709).

ВНИМАНИЕ

 Чистка пластиковых ча-

стей сильными моющими средства-

ми,  обезжиривающими  веществами,

растворителями,  ацетоном,  а  также

чистящими  средствами  на  основе

хлора категорически запрещена.

Для  лучшей  защиты  окрашенных  элементов

снегохода  нанесите  на  них  восковую  полиро

-

вальную пасту

ПРИМЕЧАНИЕ:

  Пасту  следует  наносить

только на глянцевое покрытие.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

101

ХРАНЕНИЕ

В случае, если не предполагается эксплуатация

снегохода в течение 3-х и более месяцев, а так

-

же в летний период, следует подготовить его к

хранению.

ХРАНЕНИЕ

Очистите снегоход
Защитите  систему  подачи  топлива,  добавив

стабилизатор  в  топливо,  следуя  рекоменда

-

циям производителя.

После  добавления  стабилизатора  топлива

запустите двигатель и дайте ему поработать.
Модели  550  F:  смажьте  двигатель.  Обра

-

титесь  к  главе

ПРОЦЕДУРА  СМАЗКИ

ДВИГАТЕЛЯ (550 F

) данного раздела.

Модели 600 НО Е-ТЕС: смажьте двигатель.  Об

-

ратитесь к главе

РЕЖИМ КОНСЕРВАЦИИ

ДВИГАТЕЛЯ (Е-ТЕС)

 данного раздела.

Смажьте шарнир рычага тормоза
Осмотрите и смажьте заднюю подвеску
Ежемесячно заряжайте АКБ для поддержания

ее полного заряда в течение периода хранения
Заткните глушитель ветошью
Поднимите  заднюю  часть,  оторвав  гусеницу

от  поверхности.  Не  ослабляйте  натяжения

гусеницы

  ОСТОРОЖНО  Используйте  под-

ходящее подъемное устройство или

по возможности обратитесь за помо-

щью,  чтобы  распределить  нагрузку.

Используйте  правильную  техни-

ку  поднятия  тяжестей,  используя

силу ног, в случае, если подъемное

устройство  недоступно.  Не  пытай-

тесь поднять какую-либо часть сне-

гохода  в  случае,  если  это  выше  ва-

ших сил.

ВНИМАНИЕ

  Снегоход  следует  хра-

нить в прохладном сухом месте, на-

крытым  светонепроницаемым,  но

пропускающим воздух тарпаулином.

Это  предовратит  повреждение  по-

лировки  и  пластиковых  элементов

снегохода  солнечным  светом  или

грязью.

Смазка двигателя

Процедура смазки двигателя (550 F)

ВНИМАНИЕ

  Стабилизатор  топлива

должен  быть  добавлен  до  выпол-

нения  процедуры  смазки  двигателя

для  защиты  карбюратора  от  лако-

вых отложений.

Внутренние  компоненты  двигателя  должны

быть  смазаны  для  защиты  от  возможных  кор

-

розионных  повреждений  в  течение  периода

хранения.
Выполните следующее:
1. Поместите снегоход в хорошо вентилируемом

месте и запустите двигатель.
2. Запустите двигатель и дайте ему поработать

на оборотах холостого хода пока он не нагреет

-

ся до рабочей температуры.
3. Остановите двигатель.
4. Снимите глушитель системы впуска, выпол

-

нив следующее:

4.1. Снимите боковую панель слева. Обрати

-

тесь к разделу

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ И ОБОРУДОВАНИЕ

.

4.2  Снимите  защиту  ремня  вариатора.  Об

-

ратитесь к разделу

ОРГАНЫ  УПРАВЛЕ

-

НИЯ, ПРИБОРЫ И ОБОРУДОВАНИЕ.

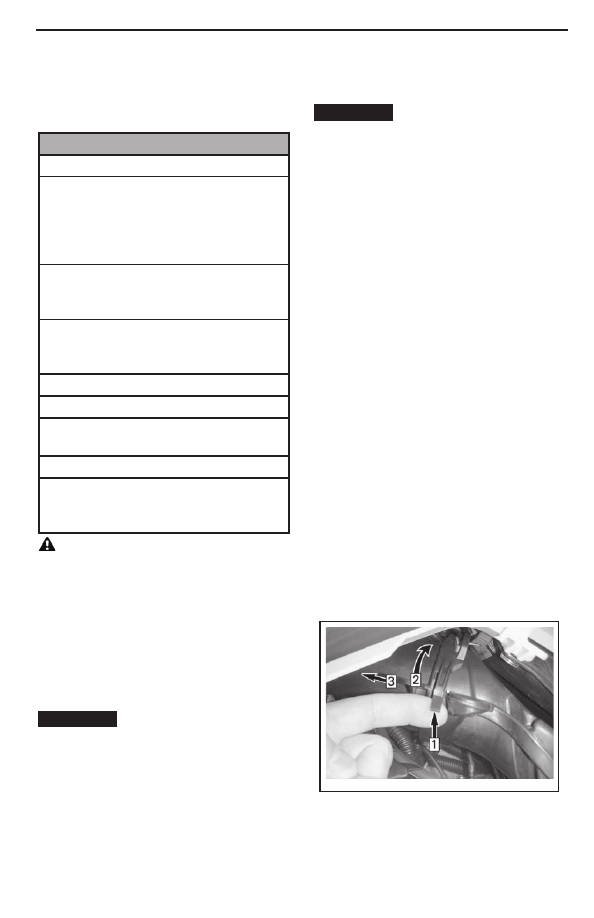

4.3  Поднимите  фиксатор  на  задней  части

соединительной трубки.
4.4  Поверните  адаптер  на  трубке  против

часовой  стрелке  и  слегка  сдвиньте  его  с

глушителя.

mmr2008-010-004_a

ТИПОВОЙ ВАРИАНТ

Шаг 1: Поднять фиксатор

Шаг 2: Повернуть адаптер

Шаг 3: Сдвинуть

-------------------------------------------------------------------------------------------------------------------------------------------------------------

102

ХРАНЕНИЕ

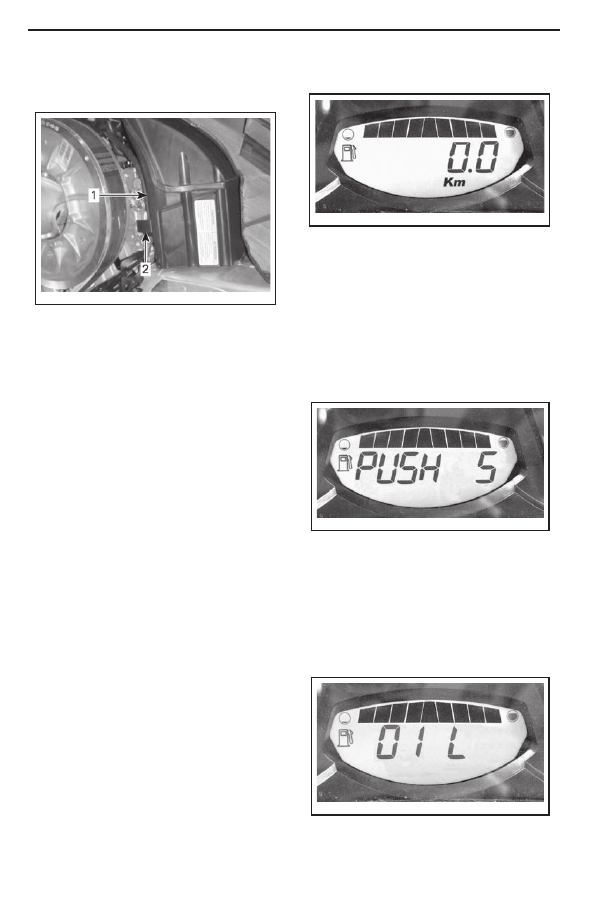

4.5  Нажмите  на  фиксатор,  удерживающий

глушитель  системы  впуска  и  снимите  глу

-

шитель с соединительной пластины.

mmr2008-010-003_a

mmr2009-004-002

1. Глушитель системы впуска

2. Фиксатор глушителя системы впуска

5. Запустите двигатель и дайте ему поработать

на оборотах холостого хода.
6. Добавляйте масло для консервации в каждый

карбюратор/корпус  дроссельной  заслонки  пока

двигатель не заглохнет или пока в двигатель не

поступит  достаточное  количество  масла  (при

-

мерно половина емкости с маслом).
7.  Остановив  двигатель,  снимите  свечи  зажи

-

гания и нанесите масло для консервации XPS

STORAGE OIL (КРОМЕ США) (P/N 413 711 600)

или XPS STORAGE OIL (ТОЛЬКО НА ТЕРРИТО

-

РИИ США) (P/N 413 711 900) iв каждый цилиндр.
8. Медленно проверните коленчатый вал двига

-

теля 2-3 раза для того, чтобы масло распреде

-

лилось в цилиндрах.
9. Установите на место свечи зажигания и глу

-

шитель системы впуска.

Режим консервации двигателя

(Е-ТЕС)

Как и любой другой двигатель, двигатель Е-ТЕС

должен  быть  надлежащим  образом  смазан

перед  хранением  для  защиты  его  внутренних

компонентов.  Система  Е-ТЕС  располагает  ак

-

тивируемой  водителем  встроенной  функцией

смазки двигателя.
Для активации функции выполните следующее:
1. Поместите снегоход в хорошо вентилируемом

месте.
2. Запустите двигатель и дайте ему поработать

на оборотах холостого хода пока он не нагреет

-

ся до рабочей температуры.

3.  Нажимайте  кнопку  SET  пока  на  дисплее  не

отобразятся показания одометра.

ПРИМЕЧАНИЕ:

Функция смазки может быть

запущена только из этого режима.
4.  Быстро  нажимайте  на  переключатель  све

-

та  фар,

одновременно с этим

  нажмите  и

удерживайте

кнопку SET

,  пока  на  экране  не

отобразится сообщение

PUSH S (НАЖМИТЕ

КНОПКУ S)

ПРИМЕЧАНИЕ:

  Для  выполнения  данной

процедуры  крайне  важно  нажимать  на  пере

-

ключатель света фар

перед тем

,

 как нажать и

удерживать кнопку SET.

mmr2009-004-003

mmr2009-004-004

5. Как только на экран будет выведено сообще

-

ние PUSH S (НАЖМИТЕ КНОПКУ S), отпустите

все нажатые кнопки.
6. После чего нажмите и удерживайте нажатой в

течение 2-3 секунд кнопку SET.
На  дисплее  отобразится  сообщение

OIL

(СМАЗКА ДВИГАТЕЛЯ)

,  обозначающее,  что

встроенная  функция  смазки  двигателя  активи

-

рована для последующей консервации.

Во  время  выполнения  процедуры  смазки  дви

-

гателя  не  прикасайтесь  к  кнопкам  и  органам

управления снегохода.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

103

ХРАНЕНИЕ

Двигатель автоматически увеличит частоту вра

-

щения коленчатого вала до 1600 об/мин, после

чего  масляный  насос  окутает  масляным  тума

-

ном двигатель на 30-60 секунд.
После завершения процедуры двигатель оста

-

новится автоматически.
Снимите  колпачок  шнура  безопасности  с  вы

-

ключателя двигателя.

ВНИМАНИЕ

  В  течение  периода  хра-

нения не запускайте двигатель.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

106

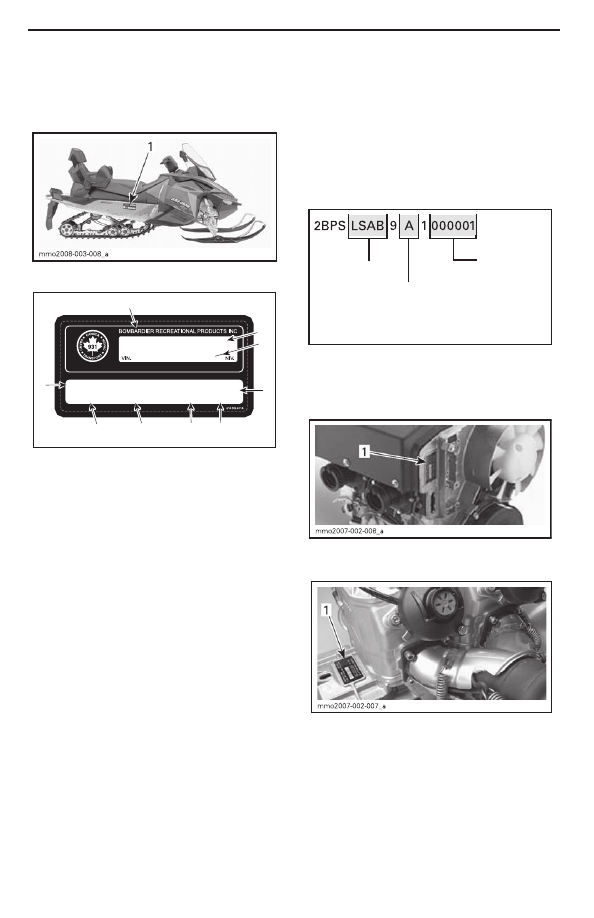

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Наклейка с описанием

снегохода

Наклейка с описанием снегохода расположена

на правой стороне туннеля.

xx/xxxx

xxxxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxxxxxxxxxxxx

xxxx

xxxx

xxxxxxxx

xxxxxx

xxxxxxxx

4

9

1

2

3

5

8

6

7

514 005 671

ДАТА СБОРКИ

Тип: СНЕГОХОД



СОБРАНО В КАНАДЕ

ОПИСАНИЕ СНЕГОХОДА

МОДЕЛЬ

ГОД

ДВИГАТЕЛЬ

Номер модели

Модельный год: А = 2010


  В = 2011



  С = 2012



  и т.д.

Серийный номер

ТИПОВОЙ ВАРИАНТ

1 Описание снегохода

НАКЛЕЙКА С ОПИСАНИЕМ СНЕГОХОДА

1. Наименование производителя

2. Дата производства

3. Идентификационный номер транспортного

средства (VIN)

4. Наименование модели и комплектации

5. Номер модели

6. Модельный год

7. Тип двигателя

8. Масса снегохода (Европейские модели)

9. Мощность двигателя (Европейские модели)

Идентификационные номера

снегохода

Для облегчения идентификации на раму и дви

-

гатель  снегохода  нанесены  серийные  номера.

Эти номера вам понадобятся при наступлении

гарантийного  случая  или  в  случае  хищения

снегохода. Эти номера также понадобятся авто

-

ризованному дилеру Ski-Doo для надлежащего

оформления гарантийной заявки. Компания BRP

откажется от своих гарантийных обязательств в

случае, если идентификационный  номер транс

-

портного средства (VIN) удален, поврежден или

изменен  каким-либо  образом.  Компания  BRP

настоятельно  рекомендует  вам  записать  все

идентификационные номера и предоставить их

вашей страховой компании.

Идентификационный номер

транспортного средства (VIN)

Данный  идентификационный  номер  размещен

на наклейке с описанием снегохода. Обратитесь

к предыдущей главе. Также он нанесен на тун

-

нель рядом с наклейкой с описанием снегохода.
Номер  модели  и  модельный  год  включены  в

идентификационный номер транспортного сред

-

ства. Обратитесь к иллюстрации.

Идентификационный номер двигателя

Обратитесь  к  иллюстрациям  для  того,  чтобы

найти идентификационный номер на своей мо

-

дели двигателя.

ДВИГАТЕЛЬ 550 F

1. Расположение идентификационного номера

двигателя

ТИПОВОЙ ВАРИАНТ - ДВИГАТЕЛЬ 600 НО

Е-ТЕС

1. Расположение серийного номера двигателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

107

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

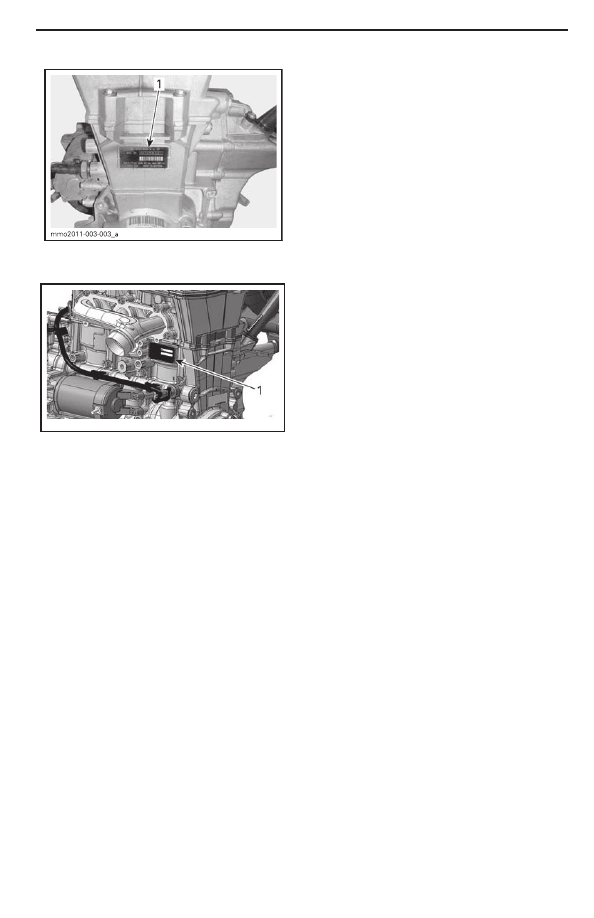

ДВИГАТЕЛЬ 600 ACE

1. Расположение идентификационного номера

двигателя

mmo2014 -004-007_a

ДВИГАТЕЛЬ 900 ACE

1. Расположение идентификационного номера

двигателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

108

ЗНАЧЕНИЯ ШУМОВОГО ИЗЛУЧЕНИЯ И ПОКАЗАТЕЛЕЙ ВИБРАЦИИ

МОДЕЛЬ

550 F

600 НО Е-ТЕС

600 АСЕ

900 АСЕ

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИЯ

1



Шум

Уровень  звуковой

мощности (L

WA

)

101,1 дБ при

3400 об/мин

(Погрешность

(K

WA

) 3 дБ)

96,7 дБ при

4050 об/мин

(Погрешность

(K

WA

) 3 дБ)

90,4 дБ при

3625 об/мин

(Погрешность

(K

WA

) 3 дБ)

92,7 дБ при

3625 об/мин

(Погрешность

(K

WA

) 3 дБ)

Звуковое  давле

-

ние (L

pA

)

88 дБ при 3400

об/мин (По

-

грешность (K

pA

3 дБ)

86 дБ при 4050

об/мин (По

-

грешность (K

pA

3 дБ)

80 дБ при 3625

об/мин (По

-

грешность (K

pA

3 дБ)

80 дБ при 3625

об/мин (По

-

грешность (K

pA

3 дБ)

Вибрация

Система  кисть–

рука

2,63 м/с

2

 при

3400 об/мин

(Погрешность

1,315 м/с

2

)

< 2,5 м/с

2

 при

4050 об/мин

< 2,5 м/с

2

 при

3625 об/мин

< 2,5 м/с

2

 при

3625 об/мин)

Корпус  целиком

по сиденью

< 0,5 м/с

2

 при

3400 об/мин

< 0,5 м/с

2

 при

4050 об/мин

< 0,5 м/с

2

 при

3625 об/мин

< 0,5 м/с

2

 при

3625 об/мин

1: Шумовое излучение и вибрация измеряются согласно Стандарта EN 15997:2011 на поверхности с по

-

крытием, на нейтральной передаче.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     4      5      6      7     ..
