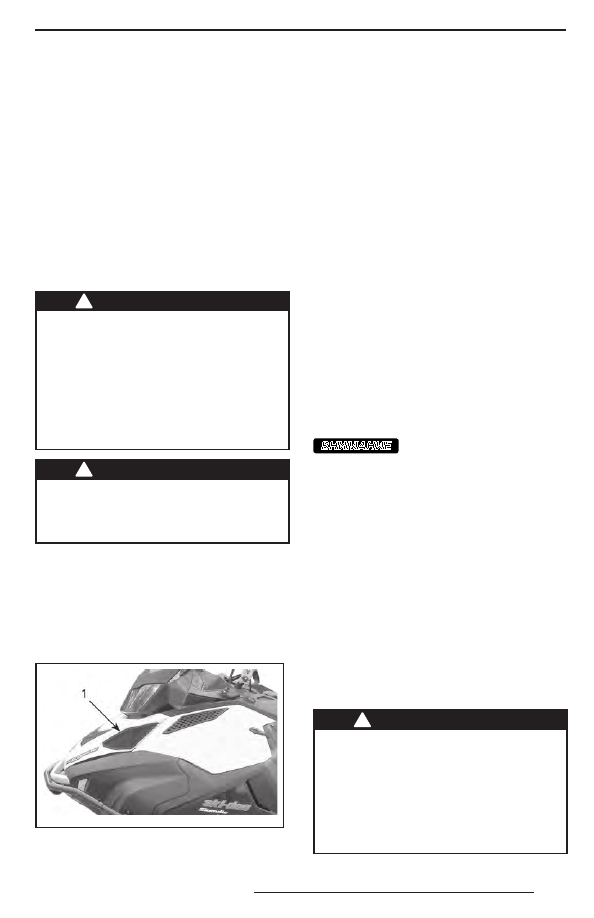

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указа-

ния для выполнения основных процедур

технического обслуживания. Вы можете

сами выполнять эти процедуры при на-

личии у Вас необходимых инструментов

и квалификации механика. В противном

случае Вам следует обратиться к автори-

зованному дилеру Ski-Doo.
Другие важные операции регламента

являются более сложными и при их вы-

полнении требуется использование спе-

циальных инструментов и приспособле-

ний, поэтому их следует выполнять спе-

циалистам дилера Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите ключ

DESS и выполняйте техническое об-

служивание, следуя описанным ниже

процедурам. Если не выполнять ука-

зания  по  выполнению  процедур,

то есть вероятность получения травм

от горячих или подвижных частей,

от системы электрооборудования,

химикатов и других опасностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа потре-

бовалось снимать крепёжные элемен-

ты (например, самоконтрящиеся части

и др.), всегда меняйте их новыми.

Воздушный фильтр

Проверка воздушного фильтра

Обратите внимание на то, чтобы фильтр

предварительной очистки воздуха был

правильно установлен, был чистым и на-

ходился в хорошем состоянии.

mmo2 011 -007-011_a

1. Воздушный фильтр

Чтобы снять воздушный фильтр просто

вытяните его.
Установите фильтр на место и убедитесь,

что он надёжно закреплён.

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов

Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь кор-

розионных повреждений и неплотностей

в соединениях. Проверьте надёжность

крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего двига-

теля и улучшения его мощностных ха-

рактеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо

компонента системы выпуска, кон-

структивные изменения или повреж-

дения деталей могут стать причиной

серьёзных поломок двигателя.

Свечи зажигания

Проверка состояния или замена свечей

зажигания должны выполняться автори-

зованным дилером Ski-Doo.

Тормозная жидкость

Рекомендуемая жидкость

Пользуйтесь тормозной жидкостью DOT

4 из герметичной упаковки. Жидкость

в открытой упаковке может быть засо-

рена или могла впитать влагу из воздуха.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT  4  из  герметичной  упаковки.

Во избежание серьёзного поврежде-

ния тормозной системы запрещает-

ся использование тормозных жидкос-

тей, не рекомендуемых типов, также

запрещается смешивать разные типы

жидкости для пополнения бачка.

72

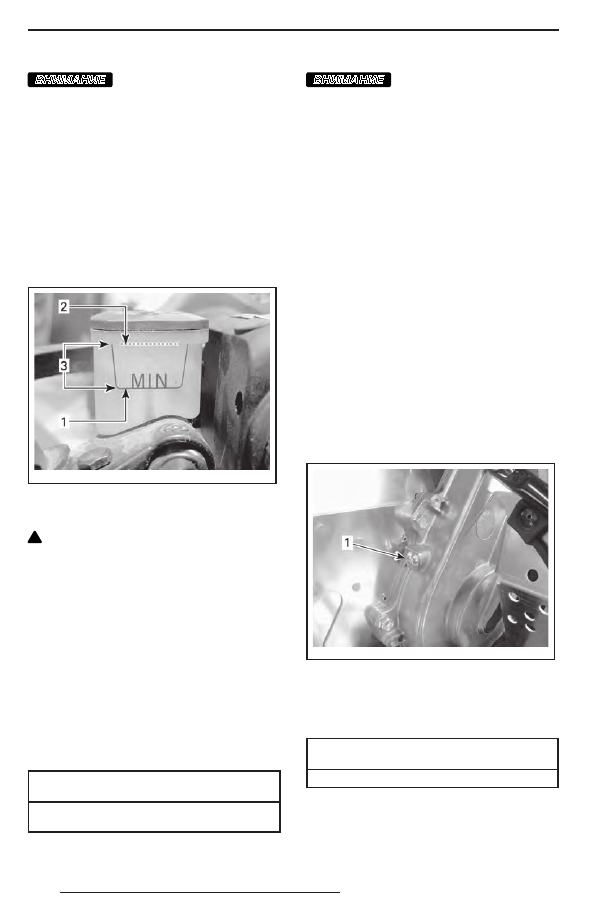

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

Тормозная жидкость мо-

жет повредить окрашенные или плас-

тиковые поверхности. Соблюдайте

осторожность. Если жидкость проли-

лась, тщательно промойте это место

водой.

Проверка уровня тормозной

жидкости

Установите снегоход на ровной горизон-

тальной площадке.
Проверьте уровень тормозной жидкости

в бачке. При необходимости долейте ре-

комендованную тормозную жидкость.

mmo2 008 -008-018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

!

 ОСТОРОЖНО Избегайте попада-

ния тормозной жидкости на кожу или

в глаза — это может вызвать опасные

ожоги. В случае контакта с кожей, тща-

тельно промойте это место. В случае

попадания в глаза, немедленно про-

мывайте глаза большим количеством

воды на протяжении минимум 10 ми-

нут, и как можно скорее обратитесь

к врачу.

Масло для коробки передач

Skandic SWT

Рекомендуемое масло для

коробки передач

РЕКОМЕНДУЕМОЕ МАСЛО

ДЛЯ КОРОБКИ ПЕРЕДАЧ

XPS SYNTHETIC GEAR OIL (75W 140)

(P/N 619 590 182))

ВНИМАНИЕ

Коробка передач скон-

струирована и прошла эксплуатацион-

ные испытания с использованием мас-

ла XPS™ Synthetic gear oil. Компания

BRP настоятельно рекомендует на про-

тяжении всего срока эксплуатации ис-

пользовать масло XPS Synthetic gear

oil. Повреждения, вызванные исполь-

зованием масла, которое не рекомен-

довано для данной коробки передач,

не будут устраняться в рамках гаран-

тийного обслуживания.

Доступ к коробке передач

Снимите верхнюю и нижнюю боковые

панели, см. раздел «

ОРГАНЫ УПРАВ-

ЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

Проверка уровня масла

в коробке передач

Установите снегоход на горизонтальную

поверхность. Для проверки уровня мас-

ла отверните контрольную пробку на ле-

вой стороне коробки.
Уровень масла должен доходить до ниж-

ней части отверстия.

mmo2 009 -004-033_a

1. Пробка контрольного отверстия

1.  Установите пробку контрольного от-

верстия на место и затяните её ука-

занным моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ

КОНТРОЛЬНОГО ОТВЕРСТИЯ

(10 ± 1) Н•м

Долив масла в коробку передач

1.  Выверните пробку контрольного отвер-

стия, расположенную на левой сторо-

не коробки передач.

73

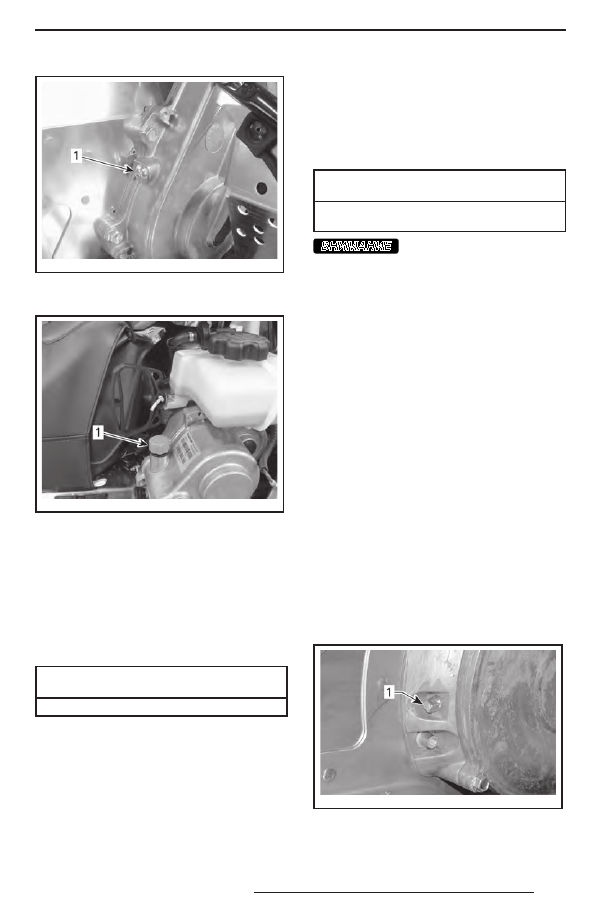

mmo2 009 -004-033_a

1. Пробка контрольного отверстия

2. Отверните крышку заливной горловины.

mmo2 009 -004-034_a

ТИПОВОЙ ВАРИАНТ
1. Крышка заливной горловины

3.  Доливайте рекомендованное масло

через заливную горловину, пока оно

не начнёт вытекать через контроль-

ное отверстие.

4.  Установите пробку контрольного от-

верстия на место и затяните её ука-

занным моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ КОН-

ТРОЛЬНОГО ОТВЕРСТИЯ

(10 ± 1) Н•м

Масло в картере цепной

передачи

Tundra WT

Рекомендуемое масло для

картера цепной передачи

РЕКОМЕНДУЕМОЕ МАСЛО

ДЛЯ КАРТЕРА ЦЕПНОЙ ПЕРЕДАЧИ

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

ВНИМАНИЕ

Цепная передача снего-

хода сконструирована и прошла экс-

плуатационные испытания с использо-

ванием  масла  XPS™  Synthetic

chaincase oil. Компания BRP настоя-

тельно рекомендует на протяжении

всего срока эксплуатации использо-

вать масло XPS Synthetic chaincase oil.

Повреждения, вызванные использова-

нием масла, которое не рекомендова-

но для данной цепной передачи, не бу-

дут устраняться в рамках гарантийно-

го обслуживания.

Доступ к картеру цепной передачи

Снимите правую боковую панель, см. раз-

дел «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,

ОБОРУДОВАНИЕ

».

Проверка уровня масла в картере

цепной передачи

Установите снегоход на горизонтальную

поверхность. Для проверки уровня мас-

ла отверните контрольную пробку на ле-

вой стороне картера цепной передачи.
Уровень масла должен доходить до ниж-

ней части отверстия.

mmr200 8-047-002_a

1. Магнитная пробка контрольного отверстия

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

74

ПРИМЕЧАНИЕ:

 Наличие металлических

частиц на поверхности магнитной проб-

ки не является признаком неисправности.

При обнаружении крупных металлических

частиц снимите крышку картера цепной

передачи и осмотрите её компоненты.
Удалите металлические частицы с маг-

нитной пробки.

Долив масла в картер цепной

передачи

Снимите магнитную пробку контрольно-

го отверстия.
Снимите крышку заливной горловины

картера цепной передачи.

mmo2 009 -003-009_a

1. Крышка заливной горловины

Доливайте масло в картер цепной пере-

дачи через заливное отверстие, пока мас-

ло не начнёт вытекать через контроль-

ное отверстие.
Установите пробку контрольного отвер-

стия на место и затяните её указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

Пробка контрольного отверстия

(6 ± 1) Н•м

Установите на место пробку отверстия

для заливки масла.

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень

не должен иметь трещин, потёртостей,

признаков ненормального износа (не-

равномерный или односторонний из-

нос, отсутствие внутренних зубцов, раз-

рывы нитей армирующего корда и т. д.).

Возможные причины ненормального из-

носа: неправильная установка шкивов

вариатора, трогание снегохода при из-

лишне высоких оборотах двигателя, ког-

да гусеничная лента приморожена, нача-

ло движения до прогрева двигателя, на-

личие задиров или загрязнение рабочих

поверхностей шкивов, попадание масла

на ремень или остаточные деформации

запасного ремня. Обратитесь к автори-

зованному дилеру Ski-Doo.

Запасной ремень вариатора

Запасной ремень вариатора может хра-

ниться в багажном отделении.

Замена ремня вариатора

Снятие ремня вариатора

1.  Снимите защитный кожух ремня вариа-

тора, см. раздел «

ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

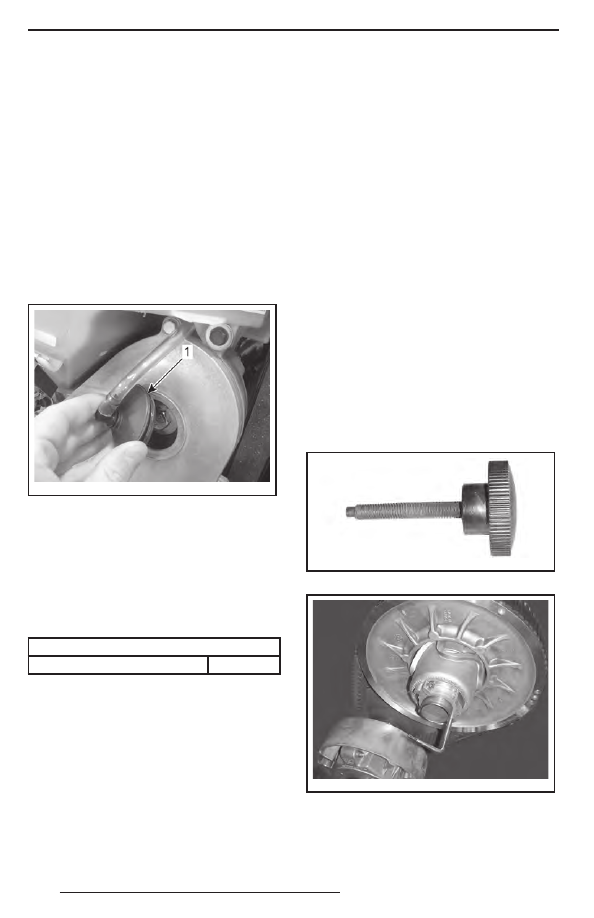

2.  Вставьте специальное приспособление

для разведения половинок ведомо-

го шкива (DRIVEN PULLEY OPENING

TOOL (P/N 529 017 200)) в резьбовое

отверстие регулировочной муфты.

529 017 200

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА

mmo2 012 -005-980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

3.  Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

75

4.  Перетащив  ремень  через  верхний

край, снимите его сначала с ведомо-

го, а затем ведущего шкивов.

Установка ремня вариатора

1.  При необходимости разведите фланцы

ведомого шкива, см. «

СНЯТИЕ РЕМНЯ

ВАРИАТОРА

».

2.  Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

Во избежание разрыва

или повреждения корда ремня запре-

щается применять усилие или какие-

либо  рычаги  для  установки  ремня

на место.

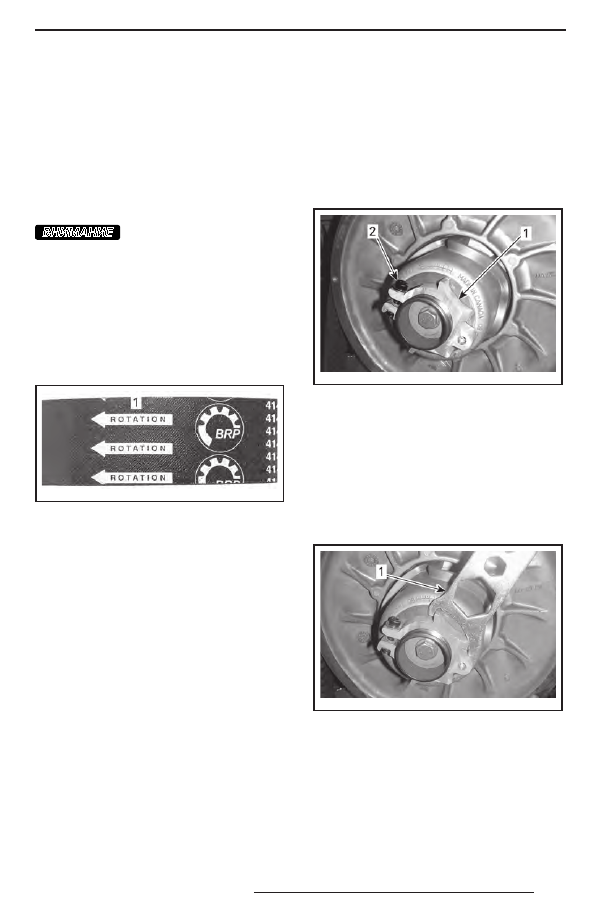

ПРИМЕЧАНИЕ:

  Максимальный  срок

службы ремня достигается, если ремень

установлен таким образом, что стрелки,

нанесённые на нем, совпадают с направ-

лением его рабочего движения.

mmo2 011 -002-006_a

1.  Стрелки, указывающие направления рабочего

движения ремня

3.  Выверните и снимите приспособление

для разведения ведомого шкива.

4.  Несколько раз проверните ведомый

шкив, чтобы ремень занял правильное

положение между фланцами.

5.  Если установлен новый ремень, про-

изведите регулировку ремня по высо-

те. См. ниже «

РЕГУЛИРОВКА РЕМНЯ

ВАРИАТОРА ПО ВЫСОТЕ

».

6.  Установите защитный кожух ремня

вариатора и закройте боковую панель.

См. «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-

РЫ, ОБОРУДОВАНИЕ

».

Регулировка ремня вариатора

по высоте

После установки нового ремня вариатора

необходимо проверить его регулировку

по высоте.

Регулировка ремня вариатора по высоте

осуществляется в следующей последо-

вательности:
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите защитный кожух ремня ва-

риатора.

3.  Отпустите фиксирующий винт.

mmo2 011 -003-010_a

1. Регулировочная муфта
2. Фиксирующий винт

4.  Используя специальное приспособле-

ние для регулировки подвески, входя-

щее в комплект возимого инструмен-

та, поворачивайте регулировочную

муфту на четверть оборота за раз,

после чего проворачивайте ведомый

шкив, чтобы ремень занял правильное

положение между его фланцами.

mmo2 011 -003-011_a

1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

Повторяйте шаг 4, пока внешняя поверх-

ность ремня вариатора не окажется вро-

вень с краем ведомого шкива.

ПРИМЕЧАНИЕ:

 Вращение регулировоч-

ной муфты против часовой стрелки при-

водит к опусканию наружной поверхнос-

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

76

ти ремня вариатора относительно края

шкива. И наоборот, при вращении регу-

лятора по часовой стрелке поверхность

ремня поднимается.
5.  Надёжно затяните фиксирующий винт.

По возможности затяните винт указан-

ным моментом, используя динамомет-

рический ключ.

МОМЕНТ ЗАТЯЖКИ ФИКСИРУЮЩЕГО

ВИНТА

5,5 ± 0,5 Н•м

6.  Установите защитный кожух ремня

вариатора.

7.  Установите боковую панель.

ПРИМЕЧАНИЕ:

 Данные регулировки яв-

ляются предварительными, но, как пра-

вило, подходят для всех моделей и ти-

пов ремней. В некоторых случаях, при за-

пуске двигателя, снегоход может «полз-

ти» — это указывает на то, что ремень

перетянут.
Если снегоход «ползёт», произведите

повторную регулировку ремня вариатора,

опустив его внешнюю поверхность отно-

сительно края ведомого шкива. При необ-

ходимости повторяйте регулировку, пока

движение снегохода не прекратится.

Включение передачи заднего хода

ПРИМЕЧАНИЕ:

 Если внешняя поверх-

ность ремня находится слишком высо-

ко над краем ведомого шкива, переда-

ча заднего хода может не включаться

или её включение может быть затруд-

нено. Если включение передачи заднего

хода не происходит правильно, убедитесь

в правильной регулировке ремня вариа-

тора. При необходимости опустите внеш-

нюю поверхность ремня относительно

края ведомого шкива вариатора.

Ведущий шкив

Регулировка ведущего шкива

вариатора

На предприятии-изготовителе ведущий

шкив вариатора отрегулирован с учётом

того, что эксплуатация снегохода будет

проходить на высоте близкой к уровню

моря.
Регулировка не требуется.

Гусеница

Проверка состояния гусеницы

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

Снимите колпачок шнура безопасности

с контактного устройства.
Поднимите  заднюю  часть  снегохода

и поставьте её на широкую опору с от-

ражательным щитком. Не запуская дви-

гатель, вручную проверните гусеницу

и проверьте её состояние. При обнару-

жении повреждений, порезов, обнаже-

ния корда, отсутствия или повреждения

направляющих обратитесь к авторизован-

ному дилеру Ski-Doo.

Снегоходы, оборудованные изделия-

ми, улучшающими сцепление с опор-

ной поверхностью

Если Ваш снегоход оборудован одобрен-

ной компанией BRP шипованной гусени-

цей, ВЫПОЛНЯЙТЕ ПРОВЕРКУ ЕЁ СО-

СТОЯНИЯ ПЕРЕД КАЖДОЙ ПОЕЗДКОЙ.
Гусеница не должна иметь:
–  проколов;
–  разрывов и следов износа (в частности,

вокруг отверстий);

–  сломанных и изношенных грунтозаце-

пов с обнажёнными стержнями;

–  расслоений резины;
–  сломанных стержней;
–  сломанных шипов;
–  погнутых шипов;
–  утерянных шипов;
–  шипов, оторванных от гусеницы;
–  утерянных направляющих гребней;
–  также убедитесь, что гайки крепления

шипов затянуты указанным моментом.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

77

На самостоятельно шипованных гусени-

цах немедленно замените сломанные или

повреждённые шипы. Замените гусеницу,

если замечены признаки начала её раз-

рушения. В сомнительных случаях обра-

титесь за советом к дилеру.

!



ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация снегохода с повреж-

дённой гусеницей или шипами мо-

жет привести к потере контроля, что

в свою очередь может стать причи-

ной получения серьёзных травм или

гибели.

Более подробная информация об изде-

лиях, улучшающих сцепление с опорной

поверхностью, приведена в главе «

ИЗ-

ДЕЛИЯ, УЛУЧШАЮЩИЕ СЦЕПЛЕНИЕ

С ОПОРНОЙ ПОВЕРХНОСТЬЮ

» в разделе

«

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

».

Натяжение и центровка гусеницы

ПРИМЕЧАНИЕ:

 Операции регулирова-

ния натяжения и выравнивания гусенич-

ной ленты являются взаимосвязанными.

Обе регулировки должны производиться

одновременно.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во  избежание  серьёзных  травм

и увечий:

–  НЕ СТОЙТЕ позади или рядом с вра-

щающейся гусеницей;

–  если есть необходимость в прово-

рачивании гусеницы, устанавливай-

те заднюю часть снегохода на опо-

ру с широким основанием и отра-

жательным щитком;

–  гусеницу, поднятую над опорной

поверхностью,  проворачивайте

только на малой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

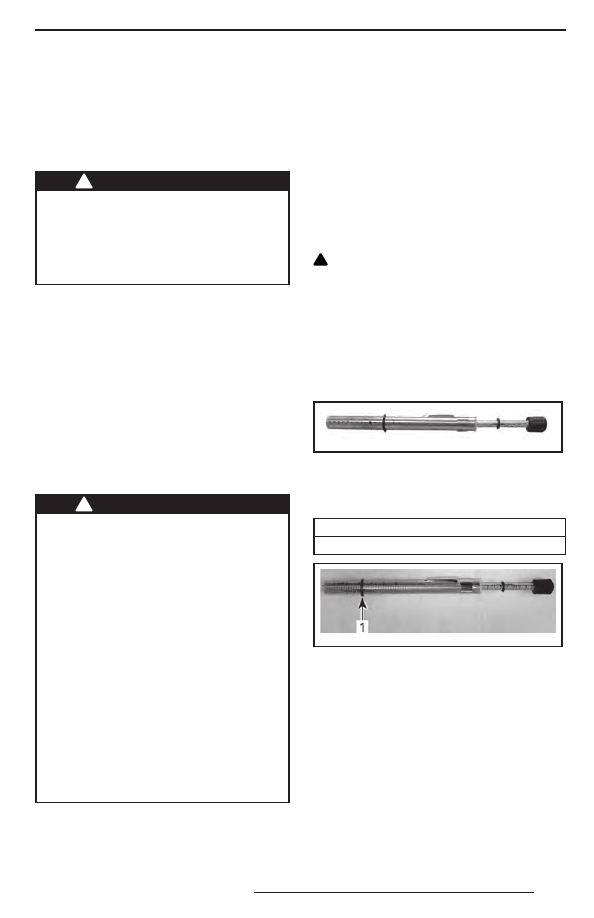

Проверка натяжения гусеницы

ПРИМЕЧАНИЕ:

 Перед регулировкой на-

тяжения гусеничной ленты совершите

пробег на снегоходе по снежному покро-

ву в течение 15–20 минут.
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Поднимите заднюю часть снегохода

и установите на опору с широким осно-

ванием, чтобы гусеница не касалась

опорной поверхности.

!

 ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не поднимай-

те заднюю часть снегохода, если у Вас

для этого недостаточно сил.

3.  Задняя подвеска должна находиться

в свободном состоянии.

4.  Используйте специальный инструмент

(TENSIOMETER (P/N 414 348 200).

414 348 200

5.  С помощью нижнего кольца инстру-

мента для измерения натяжения за-

дайте величину прогиба.

ПРОГИБ

40–50 мм

mmr200 9-133-003_b

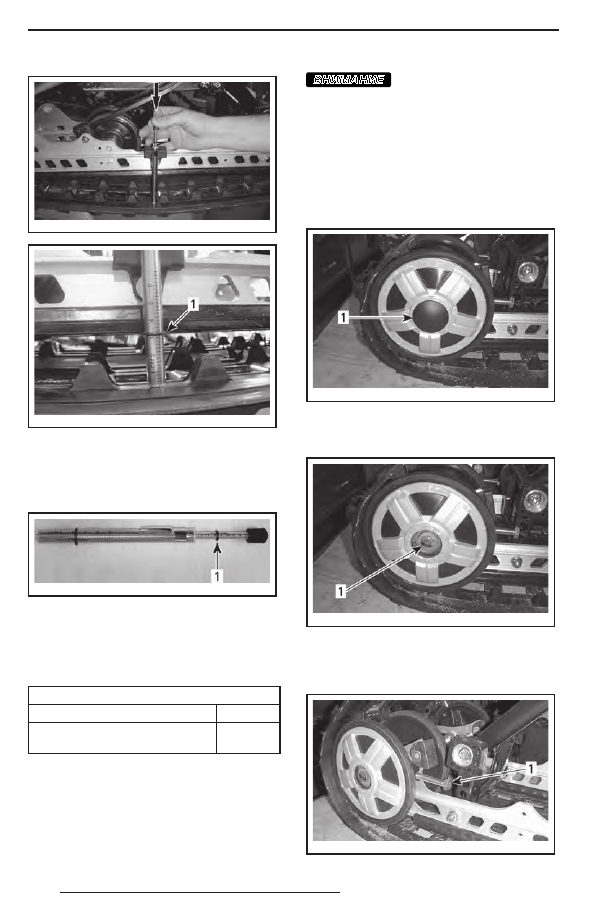

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1.  Нижнее кольцо установлено в положение, соот-

ветствующее техническим характеристикам

6.  Установите верхнее кольцо инструмен-

та в положение, соответствующее уси-

лию 0 кгс.

7.  Установите инструмент для измере-

ния натяжения на гусеницу посере-

дине между передними и задними на-

правляющими катками.

8.  Нажмите на инструмент вниз, чтобы

нижнее кольцо оказалось на одном

уровне  с  нижней  частью  накладки

опорного полоза.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

78

mmr200 9-133-001_a

mmr200 9-133-002_a

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

9.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего кольца

инструмента.

mmr200 9-133-003_a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение должно соот-

ветствовать данным, приведённым

в расположенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

ВЕЛИЧИНА ПРОГИБА

40–50 мм

ПОЛУЧЕННОЕ ЗНАЧЕНИЕ

НАГРУЗКИ

7,3 кг

11.  Если  полученное  значение  не  со-

ответствует данным, приведённым

в таблице, отрегулируйте натяжение

гусеницы. Более подробная информа-

ция приведена в параграфе «

РЕГУЛИ-

РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

».

ВНИМАНИЕ

Слишком сильное натя-

жение гусеницы приводит к потере

мощности  и  чрезмерной  нагрузке

на компоненты подвески.

Регулировка натяжения гусеницы

1.  Снимите колпачок шнура безопасности

с контактного устройства.

2.  Снимите колпачки задних катков (если

установлены).

mmr200 8-048-007_a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте крепёжные болты задних

направляющих катков.

mmr200 8-048-008_a

1.  Болт крепления правого заднего направляюще-

го катка

4.  Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

mmr200 8-048-009_a

1. Правый регулировочный болт

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

79

5.  Если Вам не удаётся правильно отре-

гулировать натяжение гусеничной лен-

ты, обратитесь к дилеру Ski-Doo.

6.  Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на  опору  с  широким  основанием

и отражательным щитком. Убедитесь

в отсутствии людей поблизости и по-

зади снегохода. Не проворачивайте

гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, чтобы

гусеничная лента начала медленно вра-

щаться. Длительность работы гусеницы

в таком режиме не должна превышать

5-ти секунд.
Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

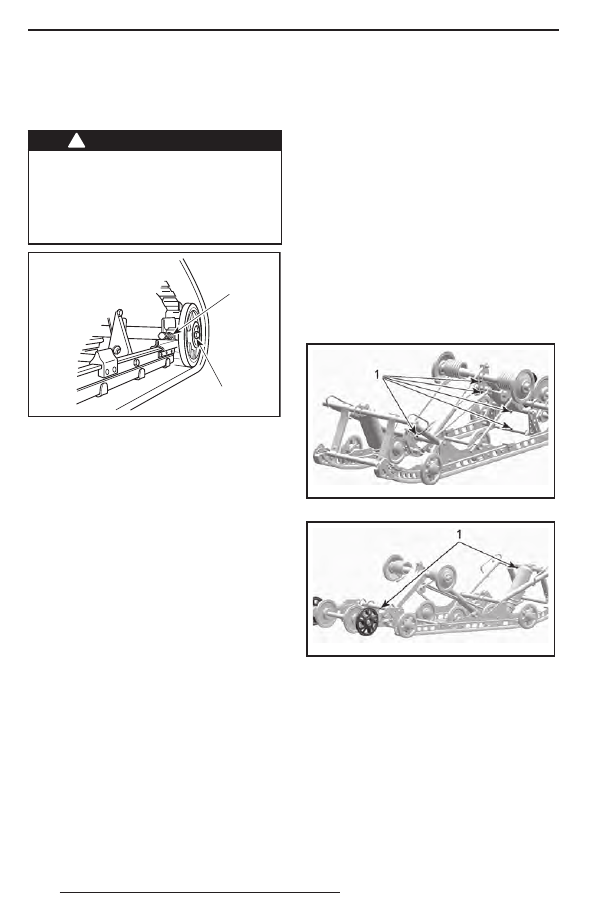

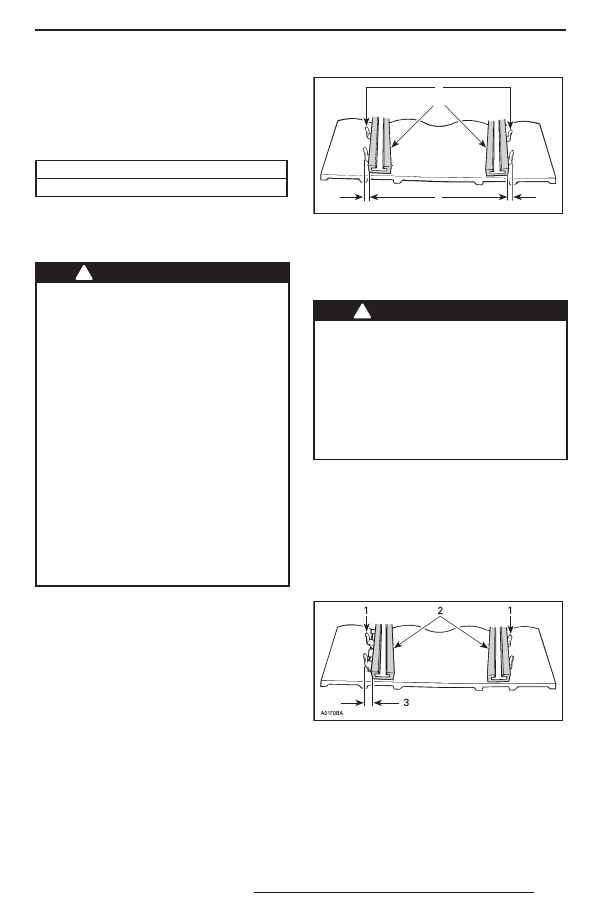

A01F05 A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы вы-

полните следующее:

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

1.  Снимите колпачок шнура безопасности

с контактного устройства.

2.  Ослабьте стопорные винты заднего

направляющего катка.

3.  Подтяните  регулировочный  болт

на той стороне движителя, где рас-

стояние между направляющими греб-

нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

80

4.  Затяните контргайки.
5.  Затяните болты крепления направляю-

щих катков моментом (48 ± 6) Н•м.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляющего

катка и последующего заклинивания

гусеницы.

1

2

A05F0EB

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6.  Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте

симметричность её положения относи-

тельно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.

ПРИМЕЧАНИЕ:

 При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения.  Продолжительное  движение

снегохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.

Состояние ленточного

ограничителя

Проверьте  ленточный  ограничитель

на наличие трещин и признаков износа.

Проверьте затяжку резьбовых крепёж-

ных деталей. Проверьте состояние от-

верстий в ленточном ограничителе. При

необходимости заменить. Затяните гайку

крутящим моментом (9 ± 1) Н•м.

Смазка компонентов задней

подвески

Смажьте заднюю подвеску в местах рас-

положения пресс-маслёнок синтетиче-

ской смазкой SUSPENSION GREASE (P/N

293 550 033). Периодичность обслужи-

вания указана в разделе «

РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

».

mmo2 011 -006-003_a

1. Пресс-масленки

mmo2 011 -006-004_a

1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески

Визуально проверьте затяжку крепёжных

элементов рулевого управления и перед-

ней подвески (рулевых тяг, наконечников

рулевых тяг, болтов крепления лыж и их

опор и т. п.). При необходимости обрати-

тесь к авторизованному дилеру Ski-Doo.

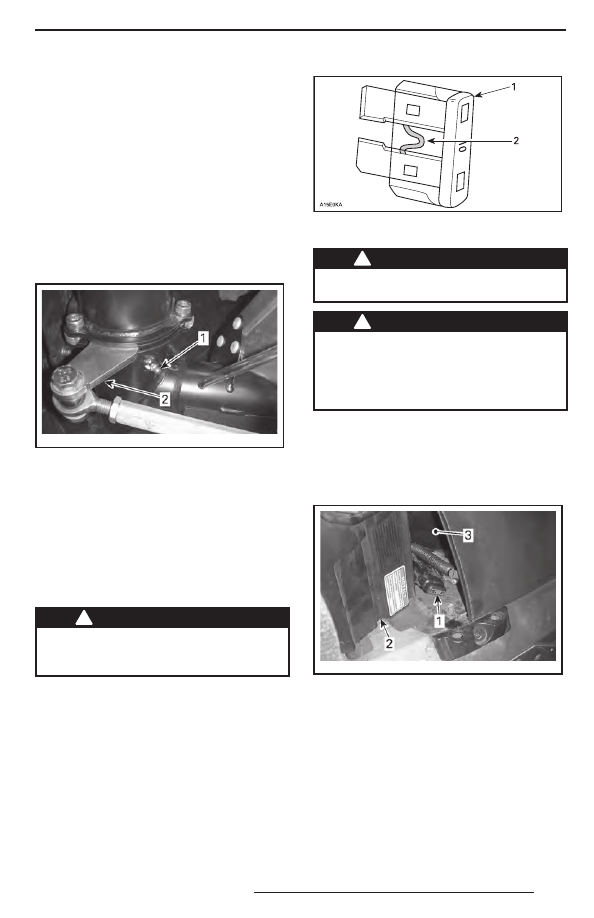

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

81

Смазка передней подвески

Используя  синтетическую  смазку

(P/N 293 550 033), смажьте переднюю

подвеску через пресс-масленки.
В общем случае для смазки достаточно

4–5 нажатий на нагнетатель смазки.

ПРИМЕЧАНИЕ:

 Если ввести слишком

большое количество смазки, она будет

выходить и попадать на компоненты пе-

редней подвески и рулевого управления.

Удалите избыточное количество смазки

во избежание её попадания на другие

части.

mmo2 010 -007-014_a

ЛЕВАЯ СТОРОНА
1. Пресс-маслёнка
2. Рулевой рычаг

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплав-

ных коньков. При обнаружении призна-

ков износа деталей обратитесь к автори-

зованному дилеру Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  ухудшают  управляемость

снегохода.

Предохранители

Проверка предохранителей

Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохра-

нитель с более высоким номиналом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Ski-Doo.

Расположение предохранителей

Предохранитель системы заряда (20 А)

располагается на левой стороне транс-

портного средства, между топливным ба-

ком и глушителем впуска воздуха.

mmr201 2-149-005_a

1. Предохранитель системы зарядки (20 А)
2. Первичный глушитель впуска воздуха
3. Топливный бак

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответствую-

щего осветительного прибора.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

82

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до стеклянной колбы, очистите её изо-

пропиловым  спиртом,  который

не оставляет плёнку на стекле.

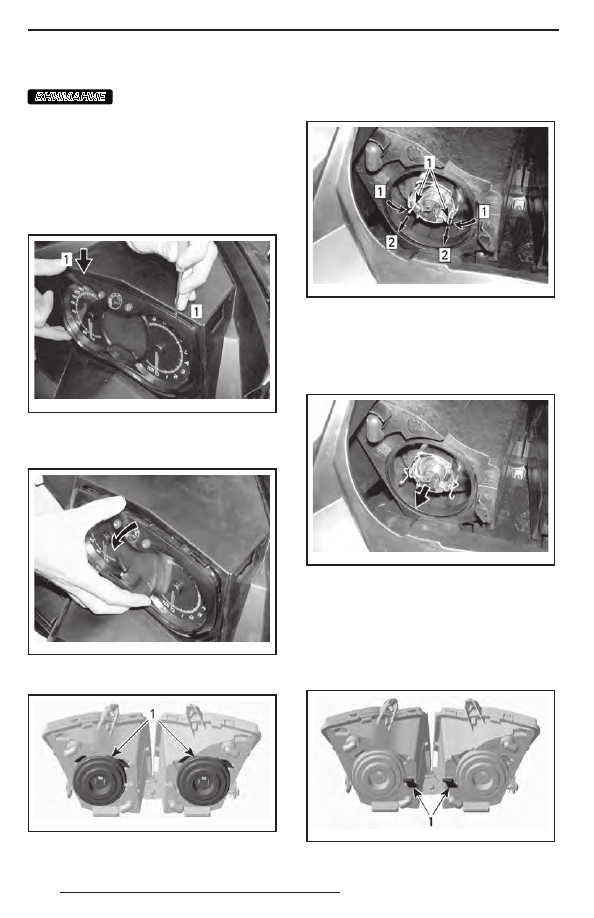

1.  С помощью маленькой отвёртки освобо-

дите защёлки информационного центра.

mmo2 007 -009-061_a

1. Защёлки

2.  Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2 007 -009-062_a

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последователь-

ности, обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,

как описано в разделе «

ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ

». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

83

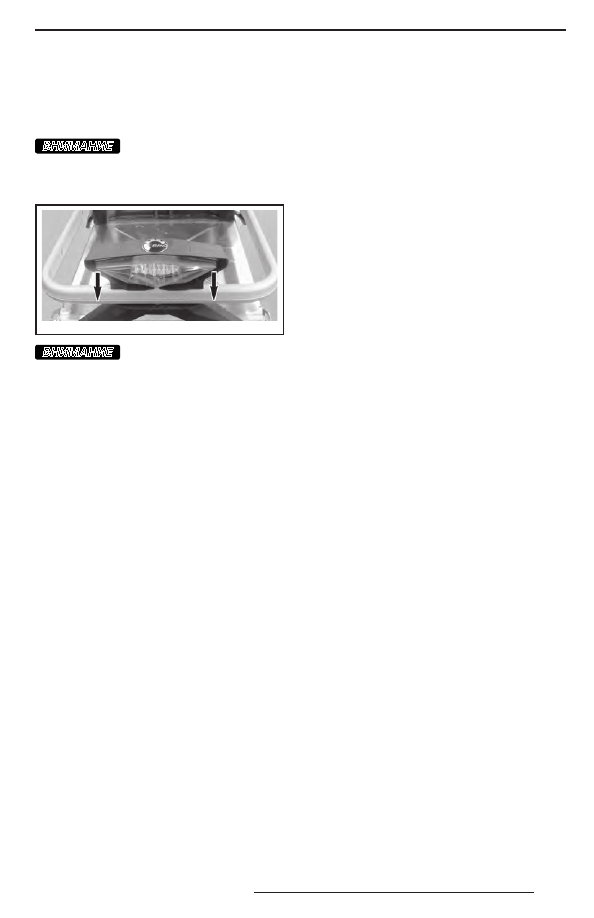

Замена лампы заднего фонаря

1.  Аккуратно,  одновременно  потянув

с обеих сторон за края, снимите кор-

пус заднего фонаря.

ВНИМАНИЕ

Если при снятии корпус

фонаря слишком сильно отклонить

в сторону, штифты могут сломаться

и корпус фонаря придётся заменить.

mmo2 009 -004-050_a

ВНИМАНИЕ

Во избежание поврежде-

ния жгута проводов не вытаскивайте

корпус фонаря слишком сильно.

2.  Извлеките разъём лампы из корпуса

фонаря:

2.1  Поверните разъём против часовой

стрелки.

2.2  Извлеките разъём.

3.  Замените лампу.
4.  Установите разъём в корпус фонаря.
5.  Установите задний фонарь на место.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

84

УХОД ЗА СНЕГОХОДОМ

Заключительные операции

после поездки

Удалите снег и лёд с задней и передней

подвесок, гусеницы, рулевого привода

и лыж.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  вставайте  перед  снегоходом,

а  также  не  производите  никаких

действий с гусеницей или задней

подвеской, не убедившись, что кол-

пачок шнура безопасности снят с вы-

ключателя двигателя.

Оставляя снегоход на ночь (или на бо-

лее длительное время), накройте его

чехлом. Это защитит снегоход от замер-

зания и позволит надолго сохранить его

привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применени-

ем мягкого моющего средства. Исполь-

зуйте ветошь из фланелевой или анало-

гичной ткани.

ВНИМАНИЕ

Мягкая фланелевая ткань

не оставляет царапин на обрабатыва-

емых поверхностях. Пользуйтесь фла-

нелью для протирки ветрового стекла

и капота.

Для очистки снегохода от масел, гря-

зи  и  копоти  пользуйтесь  чистящим

средством BRP HEAVY DUTY CLEANER

(P/N 293 110 001).

ВНИМАНИЕ

Не  применяйте  Heavy

Duty Cleaner для чистки табличек и ви-

ниловых деталей.

Для  удаления  устойчивых  загрязне-

ний со всех пластиковых и виниловых

поверхностей используйте чистящее

средство XPS MULTI-PURPOSE CLEANER

(P/N 219 701 709).
Для удаления царапин с поверхности

ветрового стекла и капота пользуйтесь

комплектом SCRATCH REMOVER KIT

(P/N 861 774 800).

ВНИМАНИЕ

Запрещается применять

сильнодействующие моющие средст-

ва, обезжириватели, краскораствори-

тели, ацетон, вещества, содержащие

хлор, и другие агрессивные средства

для чистки корпуса снегохода и пласт-

массовых деталей.

Нанесите  защитную  восковую  пасту

на корпус снегохода и все окрашенные

детали рамы.

ПРИМЕЧАНИЕ:

 Наносите пасту только

на поверхности с блестящей, глянцевой

отделкой.

85

ХРАНЕНИЕ

Если снегоход предполагается вывести из эксплуатации более чем на три месяца (на-

пример, летом), то необходимо подготовить его к хранению.

ХРАНЕНИЕ

СНЕГОХОД

Очистить снегоход

ДВИГАТЕЛЬ

Модели с двухтактными двигателями: Выполните процедуру подготов-

ки двигателя к хранению. См. «

СМАЗКА ДВИГАТЕЛЯ

»

Заткнуть глушитель ветошью
Добавить  в  топливо  стабилизатор,  следуя  указаниям,  предоставлен-

ным производителем препарата. После добавления препарата в топли-

во, запустить двигатель

СИСТЕМА ПРИВО-

ДА И ТОРМОЗНАЯ

СИСТЕМА

Смазать механизм рычага тормоза
Приподнять заднюю часть снегохода, чтобы гусеница не касалась опор-

ной поверхности. Не ослаблять натяжение гусеничной ленты

ПОДВЕСКА

Проверить состояние и смазать заднюю подвеску
Смазать переднюю и заднюю подвески

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Во  время  хранения  аккумуляторная  батарея  должна  быть  полностью

заряжена.  Заряжайте  аккумуляторную  батарею  не  реже  одного  раза

в месяц

!

 ОСТОРОЖНО Подъем снегохода осуществляйте с помощью специальных

приспособлений или пригласите помощника. Если подъем снегохода осущест-

вляется без применения специальных технических средств, практикуйте пра-

вильную технику подъёма, используйте преимущественно силу ног. Не подни-

майте заднюю часть снегохода, если у Вас для этого недостаточно сил.

ВНИМАНИЕ

Снегоход должен храниться в сухом прохладном месте, накрытый

непрозрачным чехлом. Это позволит защитить пластмассовые детали и лако-

красочное покрытие от грязи и воздействия солнечных лучей.

Смазка двигателя

Процедура смазки двигателя 550F

ВНИМАНИЕ

Прежде чем приступить

к выполнению процедуры смазки дви-

гателя, необходимо добавить стабили-

затор топлива, чтобы защитить карбю-

ратор от образования лаковых отло-

жений.

Необходимо выполнить смазку внутрен-

них частей двигателя, чтобы во время

хранения защитить их от образования

коррозии.
Последовательность действий:
1.  Установите снегоход в хорошо венти-

лируемом месте и запустите двигатель.

2.  Запустите двигатель и оставьте его

работать на оборотах холостого хода.

Дождитесь, пока двигатель прогреет-

ся до рабочей температуры.

3.  Остановите двигатель.

4.  Снимите первичный глушитель впуска

воздуха в соответствии с приведённым

ниже описанием:

4.1  Снимите левую боковую панель. См.

«

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-

РЫ, ОБОРУДОВАНИЕ

».

4.2  Снимите защитный кожух ремня

вариатора См. «

ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

4.3  Поднимите фиксатор на задней час-

ти соединительной трубы.

4.4  Поверните трубчатый адаптер про-

тив часовой стрелки и слегка стя-

ните его с первичного глушителя

впуска воздуха.

86

ХРАНЕНИЕ

mmr200 8-010-004_a

ТИПОВОЙ ВАРИАНТ

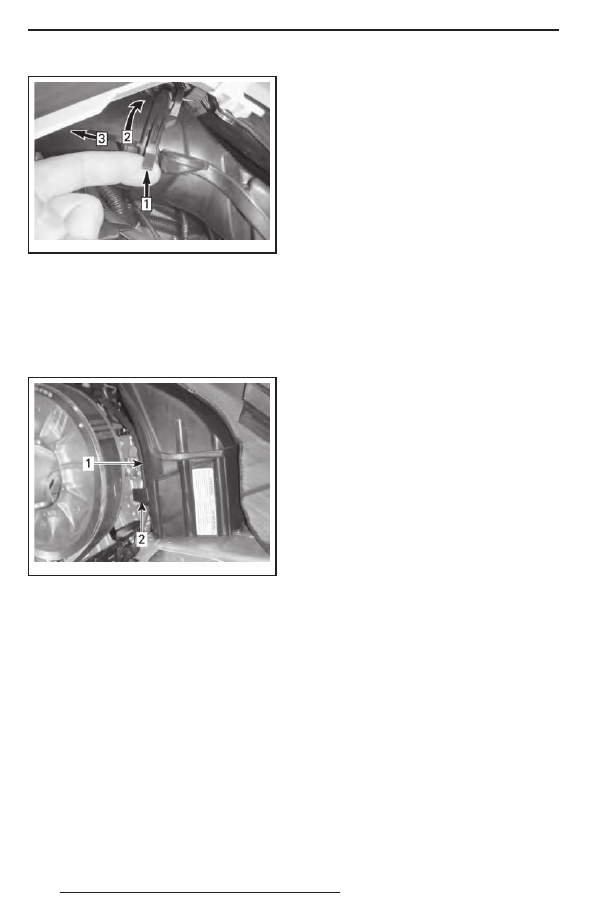

Шаг 1: Поднимите фиксатор
Шаг 2: Поверните адаптер
Шаг 3: Вытянуть

4.5  Нажмите фиксатор крепления пер-

вичного глушителя впуска воздуха

и снимите глушитель с пластины

адаптера.

mmr200 8-010-003_a

1. Первичный глушитель впуска воздуха
2. Фиксатор первичного глушителя впуска воздуха

5.  Вновь запустите двигатель и оставь-

те его работать на оборотах холосто-

го хода.

6.  Распыляйте консервационное масло

в каждый карбюратор/корпус дроссель-

ной заслонки, пока двигатель не за-

глохнет, или пока в него не будет по-

дано достаточное количество масла

(приблизительно половина банки).

7.  Убедившись, что двигатель снегохода

остановлен, выверните свечи зажига-

ния и распылите масло XPS STORAGE

OIL (P/N 413 711 600) в каждый цилиндр.

8.  Медленно поверните коленчатый вал

двигателя на 2–3 оборота, чтобы равно-

мерно распределить масло в цилиндрах.

9.  Установите свечи зажигания и пер-

вичный  глушитель  впуска  воздуха

на место.















содержание      ..     3      4      5      6     ..
