ПРЕДСЕЗОННАЯ ПОДГОТОВКА

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

Проверить состояние резиновых опор двигателя

Проверить состояние системы выпуска
отработавших газов и убедиться в отсут-
ствии утечек

Затянуть указанным моментом винты или
гайки крепления выпускного коллектора

Проверить состояние крышки расшири-
тельного бачка, шлангов и хомутов систе-
мы охлаждения

Проверить плотность охлаждающей жидкости

Проверить состояние сальника коленчато-
го вала со стороны PTO

Проверить состояние топливопроводов
и соединений

Очистить и проверить состояние дроссель-
ной заслонки (

E-TEC

)

Очистить, проверить состояние и отрегули-
ровать карбюраторы (

600 и 800R Power TEK

)

Отрегулировать инжекционный масляный
насос (

600 и 800R Power TEK

)

Проверить трос привода дроссельной заслонки

После запуска двигателя (

600 и 800R Power

TEK

) со старыми свечами зажигания, который

производится для того, чтобы выжечь консер-
вационную смазку, заменить свечи зажигания

Проверить состояние ремня вариатора (вы-
полнять регулировку по высоте при каж-
дой замене ремня)

Очистить и выполнить осмотр ведущего
шкива вариатора

Очистить и осмотреть ведомый шкив ва-
риатора

Проверить состояние, отрегулировать на-
тяжение и проверить центровку гусеницы

Отрегулировать приводную цепь

Замена масла в картере цепной передачи/
коробке передач

Проверить уровень тормозной жидкости

Проверить состояние тормозного шланга, на-
кладок тормозных колодок и тормозного диска

Проверить состояние рулевого механизма

Проверить состояние лыж и коньков

Проверить состояние передней подвески

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

Проверьте состояние задней подвески
(включая ленточный ограничитель и на-
кладки полозьев)

Зарядить аккумуляторную батарею (на мо-
делях с электрическим стартером)

Отрегулировать свет фар

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

138

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

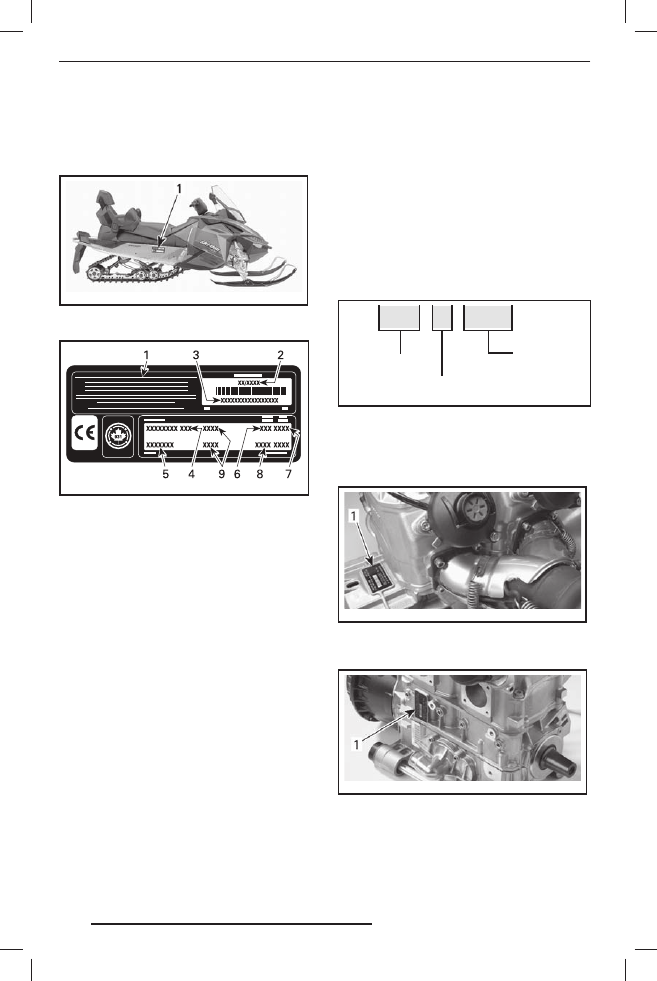

Табличка с данными
снегохода

Табличка с данными снегохода находит-
ся на правой стороне туннеля

mmo2 008 -003 -008_a

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

mmo2 007 -002 -005_a

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)
4. Название модели
5. Комплектация
6. Тип двигателя
7. Модельный год
8. Цветовые коды
9.  Масса/мощность двигателя (модели для

Европейских стран)

Идентификационный
номер снегохода (VIN)

Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, на-
пример, при обращении с рекламаци-
ей для гарантийного ремонта или при
поиске украденного снегохода. Иден-
тификационные номера необходимы
дилеру для правильного оформления
гарантийной заявки. Гарантийные обя-
зательства компании BRP аннулируют-
ся, если заводские номера двигателя
и шасси удалены или испорчены любым
способом. Мы настоятельно рекомен-

дуем Вам записать все идентифика-
ционные номера Вашего снегохода
и сообщить их в регистрирующую ор-
ганизацию.

Идентификационный номер (VIN)

Идентификационный номер снегохода
(VIN) указан в табличке. (см. выше) и вы-
бит на туннеле рядом с табличкой.

Номер модели и год выпуска снегохо-
да (модельный год) являются составной
частью идентификационного номера
снегохода (VIN). См. рисунок выше.

2BP S L SA B 9 A 1 0 00001

Номер модели

Серийный

номер

Модельный год:

А=2010, B=2011,





C=2012, и т. д.

Номер двигателя

Расположение номеров на различных
двигателях указано на приведенных
ниже рисунках.

mmo2 007 -002 -007_a

ТИПОВОЙ ВАРИАНТ — ДВИГАТЕЛИ 600 И 600
HO E-TEC
1. Номер двигателя

mmo2 007 -002 -006_a

ДВИГАТЕЛИ 800R POWER TEK И 800R E-TEC
1. Номер двигателя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

139

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛИ 600

МОДЕЛЬ

600

ДВИГАТЕЛЬ

Тип двигателя

Rotax® 593, жидкостное охлаждение, с ле-

пестковыми клапанами, RAVE

Количество цилиндров

2

Рабочий объём, см

3

597

Диаметр цилиндра, мм

76

Ход поршня, мм

65,8

Частота вращения коленчатого вала,
при которой развивается максимальная
мощность, об/мин

8100

Карбюратор

×

 TM-40

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Моторное масло

XPS SYNTHETIC BLEND 2-STROKE OIL

(P/N 293 600 100)

(1)

Ёмкость резервуара системы смазки, л

3,7

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды. Используйте готовую охлаждающую

жидкость BRP PREMIXED COOLANT
(P/N 219 700 362) или охлаждающую

жидкость, предназначенную для использо-

вания в алюминиевых двигателях.

Рекомендуемое топливо

Стандартный неэтилированный бензин

(топливо, содержащее МАКСИМУМ 10%

этанола)

Минимальное октановое число

92 (топливо БЕЗ этанола)

95 (топливо, которое может содержать

МАКСИМУМ 10% этанола)

Ёмкость топливного бака, л

40

-------------------------------------------------------------------------------------------------------------------------------------------------------------

140

МОДЕЛЬ

600

СИСТЕМА ПРИВОДА

Тип ведущего шкива вариатора

TRA III

Тип ведомого шкива вариатора

QRS

Включение, об/мин

MX Z

3800

Summit Sport

Grand Touring Sport

3400

Масло в картере цепной передачи

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

Количество зубьев
малой звёздочки

Grand Touring Sport

23

MX Z

25

Summit Sport

19

Количество зубьев
большой звёздочки

Summit Sport

49

MX Z
Grand Touring Sport

45

Количество зубьев ведущей звёздочки

8

Номинальная ширина
гусеницы, см

Summit Sport

Grand Touring Sport

40,6

MX Z

38

Номинальная длина
гусеницы, см

MX Z

305

Grand Touring Sport

348,6

Summit Sport

370,5

Высота профиля
гусеницы, мм

MX Z
Grand Touring Sport

31,8

Summit Sport

57,2

Натяжение гусеницы

Прогиб, мм

30–35

Усилие

(2)

,



кг

7,3

Центровка гусеницы

Равное расстояние между полозьями и на-

правляющими гребнями гусеничной ленты

с обеих сторон.

ТОРМОЗНАЯ СИСТЕМА

Тип тормозной системы

Гидравлическая, REV-XP

TM

Тормозная жидкость

DOT 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

141

МОДЕЛЬ

600

ПОДВЕСКА

Передняя подвеска

REV-XP

Передний
амортизатор

Grand Touring

Summit Sport

Motion control

Максимальный ход передней подвески, мм

229

Задняя подвеска

Summit Sport

Grand Touring Sport

SC-5 M

MX Z

SC-5

Центральный
амортизатор

MX Z Sport

Grand Touring Sport

Summit Sport

Motion control

Задний амортизатор

MX Z Sport

Motion control

Summit Sport

Grand Touring Sport

HPG

Максимальный ход
задней подвески, см

Summit Sport

35,6

Grand Touring Sport

34

MX Z

38,1

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность, Вт (об/мин)

360 (6000)

Лампы фары (дальний/ближний свет)

×

 60/55 Вт (H-4)

Лампа заднего фонаря

5/21

Свечи зажигания

Тип

NGK BR10ECS

(3)

Зазор, мм

0,75 ± 0,05 (не регулируется)

Предохранитель

См. «

ПРЕДОХРАНИТЕЛИ

» в разделе

«

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБ-

СЛУЖИВАНИЯ

».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

142

МОДЕЛЬ

600

РАЗМЕРЫ И МАССА

Общая длина, см

MX Z

290,5

Grand Touring Sport

311

Summit Sport

322,6

Общая ширина, см

MX Z
Grand Touring Sport

121,7

Summit Sport

115,9–120,4

«Сухая» масса, кг

MX Z Sport

191

Summit Sport

196

Grand Touring Sport

229

Лыжная колея, см

Summit Sport

97,5–101,8

MX Z
Grand Touring

107,7

Ширина лыжи, мм

Summit Sport

165

MX Z
Grand Touring Sport

145

(1)

 Для получения более подробной информации см. главу «

ИНЖЕКЦИОННОЕ МАСЛО

».

(2)

  Измеряется между накладкой полоза и внутренней нижней частью гусеницы

при приложенном вертикальном усилии.

(3)



ВНИМАНИЕ

ВНИМАНИЕ

  Регулировка межэлектродного зазора свечей зажигания

не допускается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

143

МОДЕЛИ С ДВИГАТЕЛЕМ 600 HO E-TEC

МОДЕЛЬ

600 HO E-TEC

ДВИГАТЕЛЬ

Тип двигателя

Rotax® 593, жидкостное охлаждение, с ле-

пестковыми клапанами, 3D-RAVE

Количество цилиндров

2

Рабочий объём, см

3

594,4

Диаметр цилиндра, мм

72

Ход поршня, мм

73

Максимальная частота вращения коленчатого
вала, об/мин

8100

Система подачи топлива

Прямой впрыск E-TEC

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Моторное масло

XPS SYNTHETIC BLEND 2-STROKE OIL

(P/N 293 600 100)

(1)

Ёмкость резервуара системы смазки, л

3,7

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды. Используйте готовую охлаждающую

жидкость BRP PREMIXED COOLANT (P/N

219 700 362) или охлаждающую жидкость,

предназначенную для использования

в алюминиевых двигателях.

Рекомендуемое топливо

Высококачественный неэтилированный
бензин (топливо, которое может содер-

жать МАКСИМУМ до 10% этанола)

Минимальное октановое число

95 (топливо, которое может содержать

МАКСИМУМ 10% этанола)

Ёмкость топливного бака, л

40

СИСТЕМА ПРИВОДА

Тип ведущего шкива вариатора

TRA III

Тип ведомого шкива вариатора

QRS

Включение, об/мин

Summit

4000

Другие

3400

Масло в картере цепной передачи

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

144

МОДЕЛЬ

600 HO E-TEC

СИСТЕМА ПРИВОДА (ПРОДОЛЖЕНИЕ)

Количество зубьев
малой звёздочки

Renegade Backcountry
Renegade Backcountry X
Renegade Adrenaline
(Европа)

21

Renegade Adrenaline
Renegade X

23

Summit SP

19

Другие

25

Количество зубьев
большой звёздочки

Renegade Backcountry
Renegade Backcountry X
Summit SP

49

Другие

45

Количество зубьев ведущей звёздочки

8

Номинальная ширина
гусеницы, см

Renegade
Summit SP

40,6

Другие

38

Номинальная длина
гусеницы, см

Renegade

348,7

Summit SP

371

392,3

Другие

305

Высота профиля
гусеницы, мм

MX Z
Renegade Adrenaline
Renegade X
GSX LE

31,8

Renegade Backcountry
Renegade Backcountry X

44,5

Summit SP

57,2

Другие

25,4

Натяжение гусеницы

Прогиб, мм

30–35

Усилие

(2)

,



кг

7,3

Центровка гусеницы

Равное расстояние между полозьями и на-

правляющими гребнями гусеничной ленты

с обеих сторон.

ТОРМОЗНАЯ СИСТЕМА

Тип тормозной системы

Гидравлическая, REV-XP

TM

Тормозная жидкость

DOT 4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

145

МОДЕЛЬ

600 HO E-TEC

ПОДВЕСКА

Передняя подвеска

REV-XP

Передний
амортизатор

MX Z TNT
Renegade Adrenaline
Renegade Backcountry

HPG Plus

MX Z X
Renegade X
Renegade Backcountry X

HPG Plus R

MX Z X-RS

KYB PRO 40 R

Другие

HPG

Максималь-
ный ход
передней под-
вески, мм

MX Z X-RS

241

Summit SP

200

Renegade Backcountry
Renegade Backcountry X

210

Другие

229

Задняя
подвеска

Summit SP

SC-5 M

MX Z X-RS
MX Z X
MX Z TNT
Renegade Adrenaline
Renegade X
Renegade Backcountry

rMotion

Другие

SC-5

Центральный
амортизатор

MX Z TNT
MX Z X
Renegade X
Renegade Backcountry X

HPG Plus

MX Z X-RS

KYB PRO 40

GSX LE

Motion Control

Другие

HPG

Задний
амортизатор

GSX LE

HPG-VR

MX Z TNT

HPG Plus

MX Z X
Renegade X
Renegade Backcountry X

KYB PRO 36

MX Z X-RS

KYB PRO 40

Другие

HPG

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

146

МОДЕЛЬ

600 HO E-TEC

ПОДВЕСКА (продолжение)

Максимальный
ход задней под-
вески, мм

Renegade

406

MX Z X-RS
MX Z X

394

Summit SP (с гусеницей 146)

356

Summit SP (с гусеницей 154)
MX Z TNT

381

Другие

380

ЭЛЕКТРООБОРУДОВАНИЕ

Мощность

12 В/360 Вт / 55 В/1100 Вт

Лампы фары (дальний/ближний свет)

×

 60/55 Вт (H-4)

Лампа заднего фонаря

5/21

Свечи
зажигания

Тип

NGK PZFR6F

(3)

Зазор, мм

0,75 ± 0,05 (не регулируется)

Предохранитель

См. «

ПРЕДОХРАНИТЕЛИ

» в разделе

«

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБ-

СЛУЖИВАНИЯ

».

РАЗМЕРЫ И МАССА

Общая длина, см

Renegade

311

Summit SP (с гусеницей 146)

322,6

Summit SP (с гусеницей 154)

333,5

Другие

290,5

Общая
ширина, см

Summit SP

108,1–112,6

Renegade Backcountry
Renegade Backcountry X

115,9–120,4

Другие

121,7

«Сухая»
масса, кг

MX Z TNT

195

MX Z X

210

MX Z X-RS

208

Renegade Adrenaline

208

Renegade X

214

Renegade Backcountry

208

Renegade Backcountry X

217

Summit SP (с гусеницей 146)

206

Summit SP (с гусеницей 154)

207

GSX LE

204

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

147

МОДЕЛЬ

600 HO E-TEC

РАЗМЕРЫ И МАССА (продолжение)

Лыжная колея, см

Summit SP

90,7–95

Renegade Backcountry X

97,5–101,9

Другие

107,7

Ширина лыжи, мм

Renegade Backcountry
Renegade Backcountry X
Summit SP

165

Другие

145

(1)

  Для получения более подробной информации см. главу «

ИНЖЕКЦИОННОЕ МАСЛО

».

(2)

  Измеряется между накладкой полоза и внутренней нижней частью гусеницы

при приложенном вертикальном усилии.

(3)



ВНИМАНИЕ

ВНИМАНИЕ

 Регулировка межэлектродного зазора свечей зажигания
не допускается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

148

Модели 800R E-TEC

МОДЕЛЬ

800R E-TEC

ДВИГАТЕЛЬ

Тип двигателя

Rotax® 797, жидкостное охлаждение, с ле-

пестковыми клапанами, 3D-RAVE

Количество цилиндров

2

Рабочий объём, см

3

799,5

Диаметр цилиндра, мм

82

Ход поршня, мм

75,7

Максимальная частота вращения коленчатого
вала, об/мин

7900

Система подачи топлива

Прямой впрыск E-TEC

Система выпуска отработавших газов

Единая настроенная труба, глушитель

Моторное масло

XPS SYNTHETIC BLEND 2-STROKE OIL

(P/N 293 600 100)

(1)

Ёмкость резервуара системы смазки, л

3,7

Охлаждающая жидкость

50% антифриза/50% дистиллированной

воды. Используйте готовую охлаждающую

жидкость BRP PREMIXED COOLANT (P/N

219 700 362) или охлаждающую жидкость,

предназначенную для использования

в алюминиевых двигателях.

Рекомендуемое топливо

Высококачественный неэтилированный
бензин (топливо, которое может содер-

жать МАКСИМУМ до 10% этанола)

Минимальное октановое число

95 (топливо, которое может содержать

МАКСИМУМ 10% этанола)

Ёмкость топливного бака, л

40

СИСТЕМА ПРИВОДА

Тип ведущего шкива вариатора

TRA VII

Тип ведомого шкива вариатора

QRS

Включение, об/мин

3800

Масло в картере цепной передачи

XPS SYNTHETIC CHAINCASE OIL

(P/N 413 803 300)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

149

МОДЕЛЬ

800R E-TEC

СИСТЕМА ПРИВОДА (ПРОДОЛЖЕНИЕ)

Количество
зубьев малой
звёздочки

MX Z

27

Renegade X
Renegade Adrenaline

25

Freeride (гусеница 137)
(высота проф. 44,5)
Renegade Backcountry X
Renegade backcountry

23

Freeride (гусеница 137)
(высота проф. 57 мм)
Freeride (гусеница 146)
(высота проф. 57 или 63,5 мм)
Freeride (гусеница 154)
(высота проф. 57 мм)
Summit (гусеница 146)

21

Summit (гусеница 154–163)
Freeride (гусеница 154)
(гусеница 154, высота проф.
63,5 мм)

19

Количество
зубьев большой
звёздочки

Summit (гусеница 163)

51

Summit (гусеница 146–154)
Freeride (гусеница 146/154)
(гусеница 146, высота проф.
63,5 мм)
(гусеница 154, высота проф.
57 или 63,5 мм)

49

Freeride (гусеница 146/154)
(гусеница 146, высота проф.
57 или 63,5 мм)
Другие

45

Количество зубьев ведущей звёздочки

8

Номинальная
ширина гусени-
цы, см

MX Z

38

Другие

40,6

Номинальная
длина
гусеницы, см

Renegade
Freeride (гусеница 137)

348

Summit

371

392

414

Freeride (гусеница 146)

371

Freeride (гусеница 154)

392

Другие

305

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

150

МОДЕЛЬ

800R E-TEC

СИСТЕМА ПРИВОДА (ПРОДОЛЖЕНИЕ)

Высота
профиля
гусеницы, мм

Summit X
Summit SP (высота проф. 63,5 мм)
Freeride (гусеница 146/154)
(PowderMax II)

63,5

Freeride (гусеница 137)
Freeride (гусеница 146/154)
(PowderMax)

57,2

Renegade Backcountry
Renegade Backcountry X
Freeride (гусеница 137)

44,5

Renegade Backcountry X (вы-
сота проф. 38,1 мм, Charger)

38,1

MX Z X
MX Z X-RS
Renegade Adrenaline
Renegade X

31,8

Натяжение
гусеницы

Прогиб, мм

30–35

Усилие

(2)

,



кг

7,3

Центровка гусеницы

Равное расстояние между полозьями и на-

правляющими гребнями гусеничной ленты

с обеих сторон.

ТОРМОЗНАЯ СИСТЕМА

Тип тормозной системы

Гидравлическая, REV-XP

TM

Тормозная жидкость

DOT 4

ПОДВЕСКА

Передняя
подвеска

Freeride (гусеница 154)
Широкая колея

REV-XP RS

Другие

REV-XP

Передний
амортизатор

Summit SP

HPG

Renegade Adrenaline
Renegade Backcountry
Summit X

HPG Plus

MX Z X
Renegade X
Renegade Backcountry X

HPG Plus R

MX Z X-RS
Freeride

KYB PRO 40 R

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     7      8      9      10     ..
