Снегоход Ski-Doo REV XP / REV XP RS. Руководство пользователя (2013 год) - часть 8





119

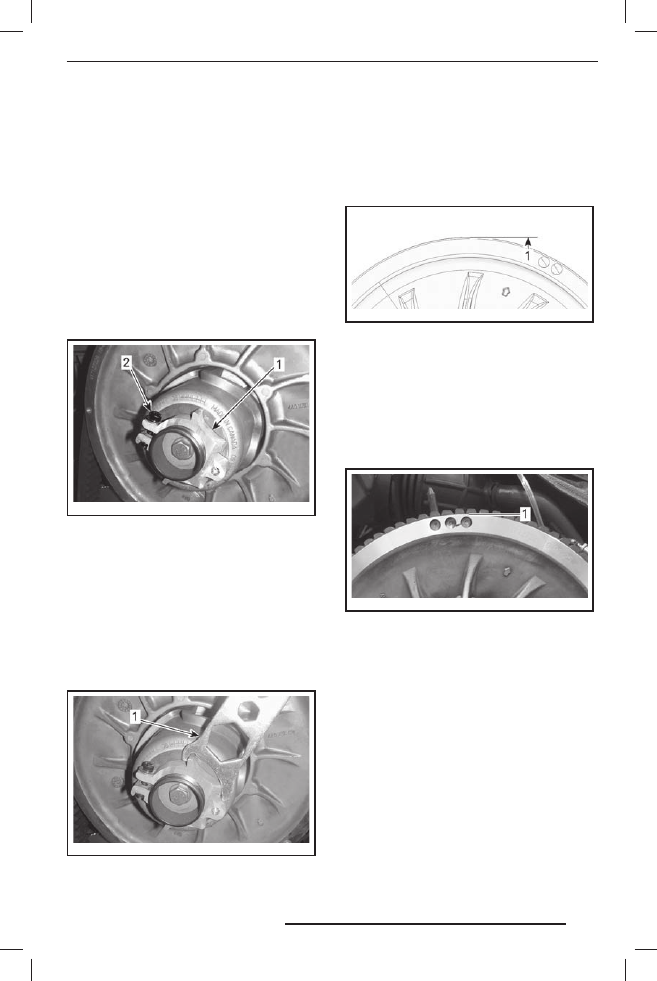

Регулировка ремня вариатора
по высоте

После установки нового ремня вариа-
тора необходимо проверить его регу-
лировку по высоте.

Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:

1.  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

2.  Снимите защитный кожух ремня ва-

риатора.

3.  Отпустите фиксирующий винт.

mmo2 011 -003 -010_a

1. Регулировочная муфта
2. Фиксирующий винт

4.  Используя специальное приспосо-

бление для регулировки подвески,
входящее в комплект возимого ин-
струмента, поворачивайте регулиро-
вочную муфту на четверть оборота
за раз, после чего проворачивайте
ведомый шкив, чтобы ремень занял
правильное положение между его
фланцами.

mmo2 011 -003 -011_a

1. Приспособление для регулировки

ПРИМЕЧАНИЕ:

 Регулировочная муфта

имеет левую резьбу

.

МОДЕЛИ 600

Повторяйте шаг 4, пока ремень вариа-
тора не окажется вровень с краем ве-
домого шкива.

mmo2 012 -005 -981_a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1.  Приводной ремень вровень с краем ведомого

шкива

Модели 600 HO E-TEC, 800R Power TEK
и 800R E-TEC

Повторяйте  шаг  4,  пока  нижние  по-
верхности канавок внешней зубчатой
поверхности ремня вариатора не со-
впадут с краем ведомого шкива.

mmo2 012 -006 -905_a

ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ
РЕГУЛИРОВКА
1.  Нижние поверхности канавок ремня вариато-

ра вровень с краем ведомого шкива

ВСЕ МОДЕЛИ

ПРИМЕЧАНИЕ:

 Вращение регулировоч-

ной муфты против часовой стрелки при-
водит к опусканию наружной поверх-
ности ремня вариатора относительно
края шкива. И наоборот, при вращении
регулятора по часовой стрелке поверх-
ность ремня поднимается.

5.  Надёжно затяните фиксирующий

винт. По возможности затяните винт
указанным моментом, используя ди-
намометрический ключ.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

120

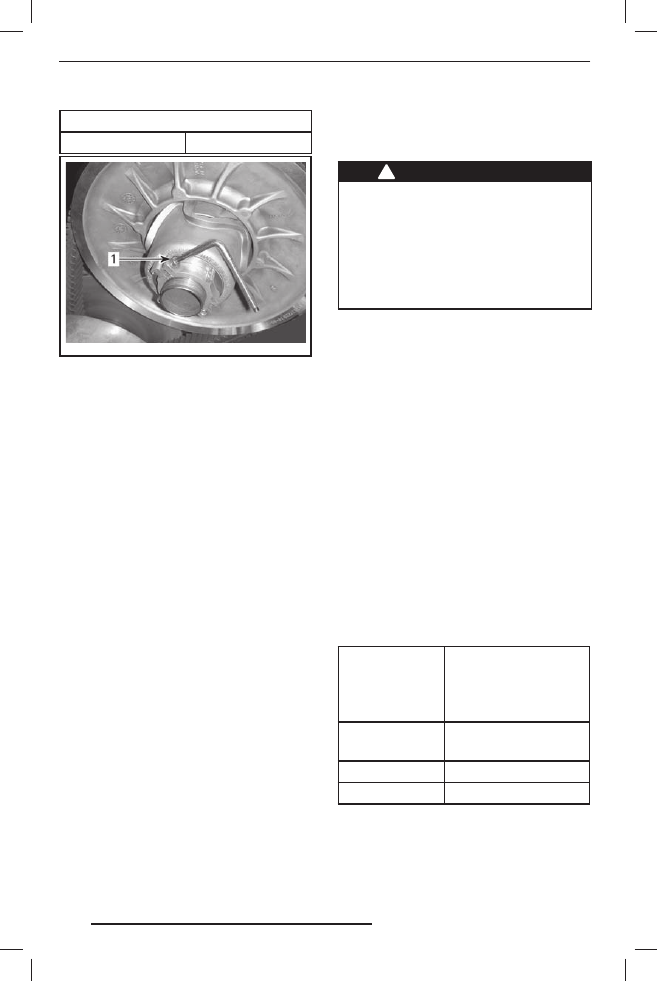

МОМЕНТ ЗАТЯЖКИ

Фиксирующий винт

(5,5 ± 0,5) Н•м

mmo2 012 -004 -903_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующий винт

6.  Установите защитный кожух ремня

вариатора.

7.  Установите боковую панель.

ПРИМЕЧАНИЕ:

 Данные регулировки

являются предварительными, но, как
правило, подходят для всех моделей
и типов ремней. В некоторых случаях,
при запуске двигателя, снегоход может
«ползти» — это указывает на то, что ре-
мень перетянут.

Если снегоход «ползёт», произведите
повторную регулировку ремня вариато-
ра, опустив его внешнюю поверхность
относительно края ведомого шкива.
При необходимости повторяйте ре-
гулировку, пока движение снегохода
не прекратится.

Включение передачи заднего хода

ПРИМЕЧАНИЕ:

 Если внешняя поверх-

ность ремня находится слишком высоко
над краем ведомого шкива, передача
заднего хода может не включаться.
Если включение передачи заднего хода
не происходит правильно, убедитесь
в правильной регулировке ремня ва-
риатора. При необходимости опустите
внешнюю поверхность ремня относи-
тельно края ведомого шкива вариатора.

Ведущий шкив

Регулировка ведущего шкива
вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к выпол-
нению каких-либо регулировок,
снимите колпачок шнура безопас-
ности с контактного устройства
выключателя двигателя. Для вы-
полнения регулировки выберите
безопасное место вдали от снего-
ходных трасс.

Заводская регулировка ведущего шки-
ва обеспечивает передачу максималь-
ной мощности двигателя при заданной
частоте вращения коленчатого вала.
Под действием различных факторов
(температура воздуха, атмосферное
давление, высота над уровнем моря)
обороты двигателя могут измениться,
что вызовет изменение динамических
и других эксплуатационных характери-
стик снегохода.

Конструкция ведущего шкива позво-
ляет согласовать работ у вариатора
с характеристиками двигателя, чтобы
он мог развивать максимальную мощ-
ность в широком диапазоне скоростей.

Регулировочными винтами необходи-
мо добиться того, чтобы фактические
максимальные обороты двигателя со-
ответствовали оборотам максимальной
мощности двигателя.

ДВИГАТЕЛЬ

ЧАСТОТА ВРАЩЕ-

НИЯ КОЛЕНЧАТОГО

ВАЛА, ПРИ КОТОРОЙ

РАЗВИВАЕТСЯ МАКС.

МОЩНОСТЬ, об/мин

600 HO E-TEC

800R E-TEC

8100 ± 100

800R Power TEK

8150 ± 100

800R E-TEC

7900 ± 100

ПРИМЕЧАНИЕ:

 Для измерения частоты

вращения коленчатого вала пользуй-
тесь цифровым тахометром высокого
класса точности.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

121

ПРИМЕЧАНИЕ:

 Описываемая ниже ре-

гулировка влияет на работу двигателя
только на высокой частоте вращения
коленчатого вала.

Имеется шесть положений, обозначен-
ных цифрами от 1 до 6.

Регулировочные болты могут занимать
одно из 6 различных положений, кото-
рые определяются цифрами, нанесён-
ными на их головках.

Текущая настройка определяется циф-
рой на головке болта, совпадающей
с меткой на шкиве.

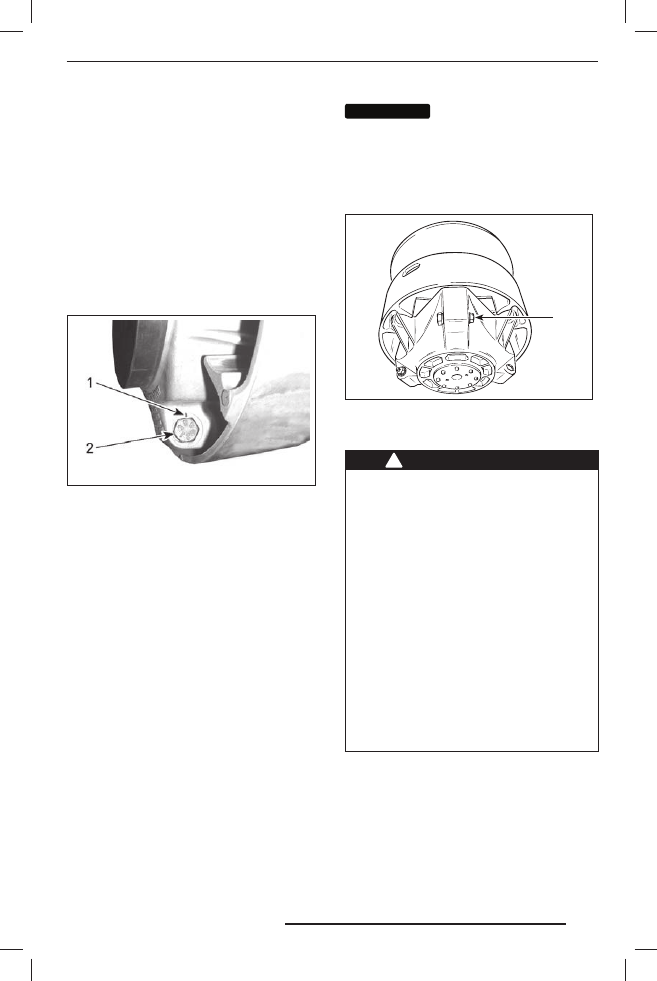

mmo2 011 -002 -101_a

НАСТРОЙКА ШКИВА
1. Метка
2. Цифра

Изменение регулировки в соседнее по-
ложение приводит к изменению макси-
мальной частоты вращения примерно
на 200 об/мин.

Чем больше номер позиции регулиро-
вочного винта, тем более высокие обо-
роты развивает двигатель, и наоборот.

Пример:

Регулировочный болт повернут из поло-
жения «4» в положение «6» — максималь-
ная частота вращения коленчатого вала
двигателя увеличится на 400 об/мин.

Последовательность действий

Отпустите контргайку, чтобы частич-
но  вытяну ть  рег улировочный  болт
из крышки и переставить его в требуе-
мое положение. Запрещается полно-
стью отворачивать контргайку.

Установите все 3 регулировочных бол-
та в одинаковое положение.

После регулировки затяните контргай-
ки крутящим моментом (10 ± 2) Н•м.

ВНИМАНИЕ

ВНИМАНИЕ

Запрещ аетс я полно -

с т ь ю  в ы н и м ат ь  ка л и б р о в оч н ы й
болт во избежание выпадения вну-
тренних шайб. Все три регулиро-
в о ч н ы х  б о л т а  в е д у щ е г о  ш к и в а
должны быть установлены в одина-
ковое положение.

A16D0HA

1

ТИПОВОЙ ВАРИАНТ
1.  Ослабьте настолько, чтобы повернуть кали-

бровочный болт

!



ПРЕДОСТЕРЕЖЕНИЕ

Разборка и модификация ведуще-
го шкива ЗАПРЕЩЕНЫ.
Н е п р а в и л ь н о   с о б р а н н ы й   и л и
самостоятельно переделанный
шкив может внезапно разрушить-
ся от напряжений, возникающих
при передаче большого крутяще-
го момента.
Ремонт и техническое обслужива-
ние ведущего шкива должен вы-
полнять только авторизованный
дилер Ski-Doo. Неквалифициро-
ванное обс лу ж ивание отриц а -
тельно сказывается на ходовых
свойствах и приводит к снижению
ресурса приводного ремня. Со-
блюдайте регламент технического
обслуживания снегохода.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

122

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
–  со снятым кож ухом ремня ва-

риатора и щитками;

–  с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

Гусеница

Состояние гусеницы

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двигате-
ля. Для выполнения регулировки
выберите безопасное место вдали
от снегоходных трасс.

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.

Поднимите заднюю часть снегохода
и поставьте её на широкую опору с от-
ражательным щитком. Не запуская
двигатель, вручную проверните гусе-
ницу и проверьте её состояние. При
обнаружении повреждений, порезов,
обнажения корда, отсутствия или по-
вреждения направляющих обратитесь
к авторизованному дилеру Ski-Doo.

Снегоходы, оборудованные изделия-
ми, улучшающими сцепление с опор-
ной поверхностью

Если ваш снегоход оборудован одо-
бренной компанией BRP шипованной
гусеницей, ВЫПОЛНЯЙТЕ ПРОВЕРКУ
ЕЁ СОСТОЯНИЯ ПЕРЕД КАЖДОЙ ПО-
ЕЗДКОЙ.

Гусеница не должна иметь:
–  проколов;
–  разрывов и следов износа (в частно-

сти, вокруг отверстий);

–  сломанных и изношенных грунтозаце-

пов с обнажёнными стержнями;

–  расслоений резины;

–  сломанных стержней;
–  сломанных шипов (шипованная гусе-

ница);

–  погнутых шипов (шипованная гусе-

ница);

–  утерянных шипов;
–  шипов, оторванных от гусеницы;
–  утерянных направляющих гребней;
–  также убедитесь, что гайки крепле-

ния шипов затянуты указанным мо-
ментом.

На самостоятельно шипованных гусе-
ницах немедленно замените сломанные
или повреждённые шипы. Замените гу-
сеницу, если замечены признаки начала
её разрушения. В сомнительных случаях
обратитесь за советом к дилеру.

!



ПРЕДОСТЕРЕЖЕНИЕ

Э кс плуатац и я с н е гоход а с по -
вреждённой гусеницей или поло-
манными шипами опасна потерей
контроля над снегоходом.

Более подробная информация об изде-
лиях, улучшающих сцепление с опор-
ной поверхностью, приведена в главе
«

ИЗДЕЛИЯ, УЛУЧШАЮЩИЕ СЦЕПЛЕ-

НИЕ С ОПОРНОЙ ПОВЕРХНОСТЬЮ

»

в разделе «

ИНФОРМАЦИЯ ПО БЕЗО-

ПАСНОСТИ

».

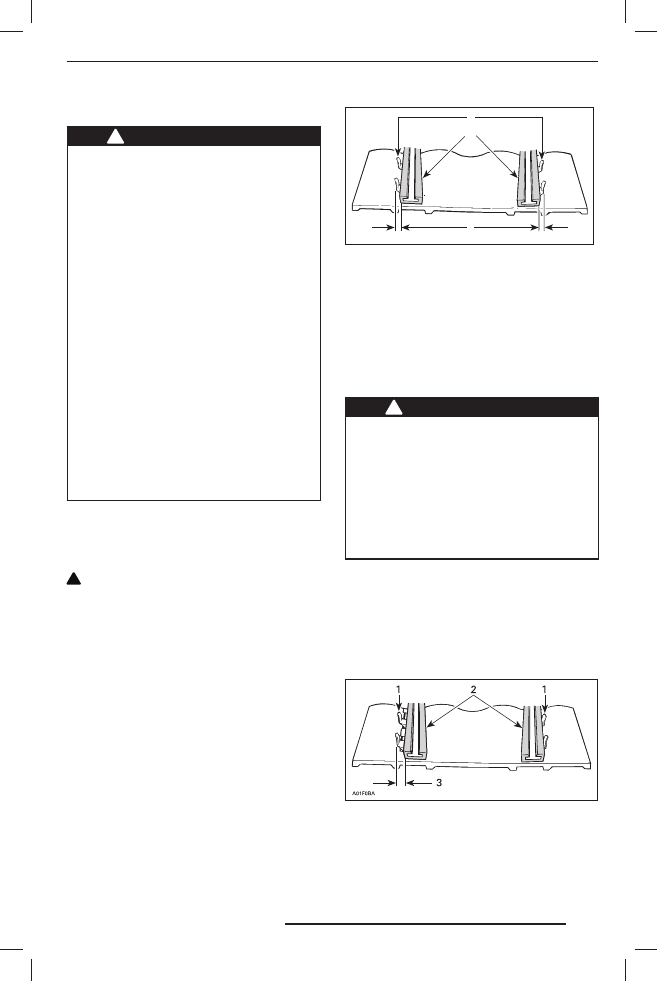

Натяжение и центровка гусеницы

ПРИМЕЧАНИЕ :

 Опер ац ии р ег ули -

рования натяжения и выравнивания
гусеничной ленты являются взаимос-
вязанными. Обе регулировки должны
производиться одновременно.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

123

!



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание серьёзных травм
и увечий:
–  НЕ  СТОЙТЕ  позади  или  рядом

с вращающейся гусеницей;

–  если есть необходимость в про-

ворачивании гусеницы, устанав-
ливайте заднюю часть снегохода
на опору с широким основанием
и отражательным щитком;

–  гусеницу, поднятую над опорной

поверхностью, проворачивайте
только на малой скорости.

Под д е й с т в и е м ц е нт робеж ной
силы посторонние предметы, по-
вреж дённые или ос лабленные
ш и п ы, п о в реж д ё н н ы е у ч ас тк и
г усеницы или вся г усеница мо-
гут вылететь из рамы со значи-
тельной силой, что может стать
причиной увечья ноги или других
серьёзных травм.

Проверка натяжения гусеницы

ПРИМЕЧАНИЕ:

 Перед регулировкой на-

тяжения гусеничной ленты совершите
пробег на снегоходе по снежному по-
крову в течение 15–20 минут.

1.  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

2.  Поднимите заднюю часть снегохода

и установите на опору с широким
основанием, чтобы гусеница не ка-
салась опорной поверхности.

!

 ОСТОРОЖНО Практикуйте пра-

вильную техник у подъёма, пре -
имущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого не-
достаточно сил.

3.  Задняя подвеска должна находиться

в свободном состоянии.

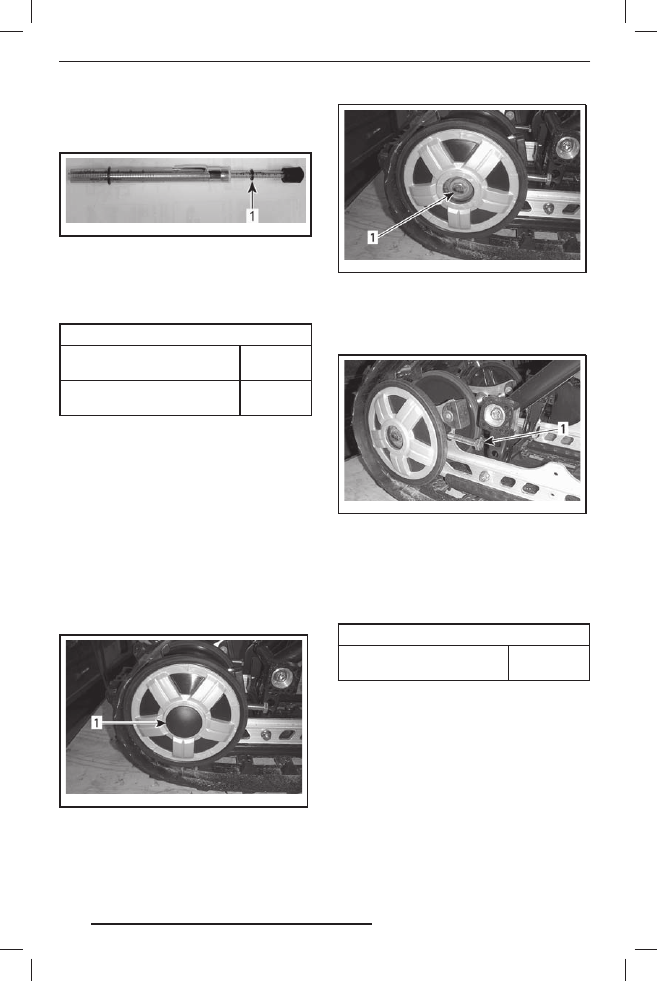

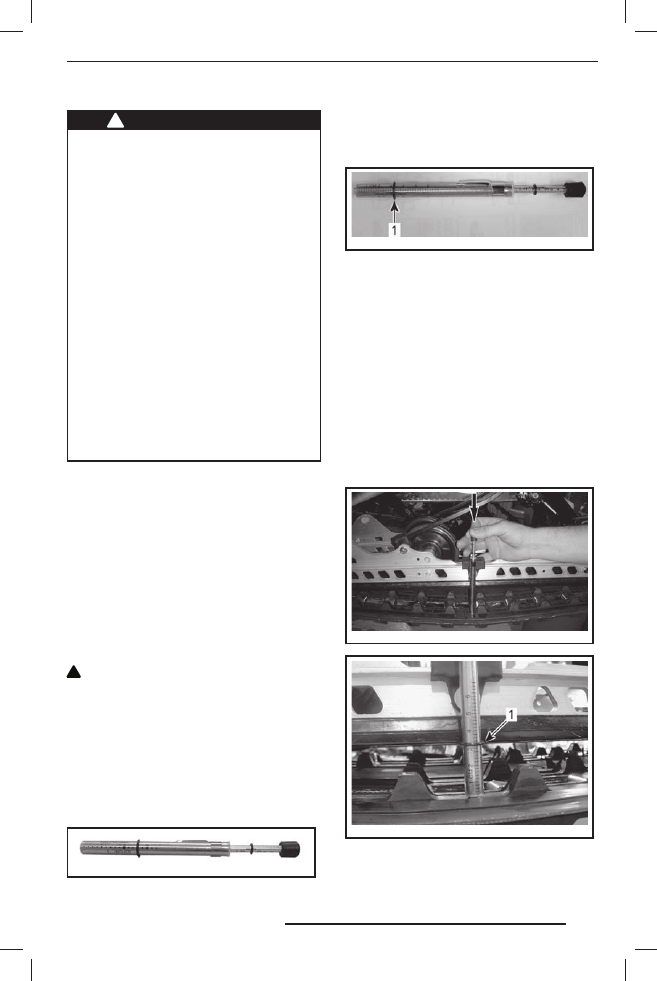

4.  Используйте специальный инструмент

(TENSIOMETER (P/N 414 348 200).

414 348 200

5.  С помощью нижнего кольца инстру-

мента для измерения натяжения за-
дайте величину прогиба в интервале
от 30 до 35 мм.

mmr200 9-133-0 03_ b

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1.  Нижнее кольцо установлено в положение,

соответствующее техническим характери-
стикам

6.  Установите верхнее кольцо инстру-

мента в положение, соответствую-
щее усилию 0 кгс.

7.  Установите инструмент для измере-

ния натяжения на гусеницу посере-
дине между передними и задними
направляющими катками.

8.  Нажмите на инструмент вниз, чтобы

нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.

mmr200 9-133-0 01_ a

mmr200 9-133-0 02_ a

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

124

9.  Считайте величину нагрузки, зафик-

сированную с помощью верхнего
кольца инструмента.

mmr200 9-133-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение должно соот-

ветствовать данным, приведённым
в расположенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Установка величины прогиба

гусеницы

30–35 мм

ПОЛУЧЕННОЕ ЗНАЧЕНИЕ

НАГРУЗКИ

7,3 кг

11.  Если полученное значение не со-

ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «

РЕГУЛИ-

РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

».

Регулировка натяжения
гусеницы

1.  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

2.  Снимите колпачки задних катков

(если установлены).

mmr200 8-048-0 07_ a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте болты крепления задних

направляющих катков.

mmr200 8-048-0 08_ a

1.  Болт крепления правого заднего направляю-

щего катка

4.  Вращением регулировочных болтов

установите требуемое натяжение
гусеницы.

mmr200 8-048-0 09_ a

1. Правый регулировочный болт

5.  Если Вам не удаётся правильно от-

регулировать натяжение гусеничной
ленты, обратитесь к дилеру Ski-Doo.

6.  Затяните крепёжные болты указан-

ным моментом.

МОМЕНТ ЗАТЯЖКИ

Болт крепления направляю-

щего катка

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

125

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-
сеницы убедитесь в отсутствии
в ней посторонних предметов,
ко т о р ы е   м о г у т   в ы л е т е т ь   п р и
включении двигателя. Следите,
чтоб ы ру к и, ноги, и н с т ру м е нт
или одежда не оказались захва-
чены вращающимися деталями.
Поднимите и поставьте снегоход
на опору с широким основанием
и отражательным щитком. Убеди-
тесь в отсутствии людей поблизо-
сти и позади снегохода. Не прово-
рачивайте гусеницу на высокой
скорости.
Из быстро вращающейся гусени-
цы под действием центробежной
силы могут неожиданно вылететь
с ломанные шипы, звенья г усе -
ницы или какие-то посторонние
предметы, которые способны на-
нести травмы ногам и другим ча-
стям тела.

1.  Поднимите заднюю часть снегохода

и установите на опору с широким
основанием, чтобы гусеница не ка-
салась опорной поверхности.

!

 ОСТОРОЖНО Практикуйте пра-

вильную техник у подъёма, пре -
имущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого не-
достаточно сил.

2.  Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, что-
бы гусеничная лента начала медлен-
но вращаться. Длительность работы
гусеницы в таком режиме не должна
превышать 20-ти секунд.

3.  Проверьте симметричность положе-

ния гусеничной ленты относитель-
но накладок полозьев: расстояние
между полозьями и направляющими
гребнями гусеничной ленты должно
быть одинаковым с обеих сторон.

A01F05A

1

2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4.  Для регулировки центровки гусени-

цы выполните следующее:

4.1  Остановите двигатель.

4.2  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двигате-
ля. Для выполнения регулировки
выберите безопасное место вдали
от снегоходных трасс.

4.3  Ослабьте стопорные винты задне-

го направляющего катка.

4.4  Подтяните регулировочный болт

на той стороне движителя, где
расстояние между направляющи-
ми гребнями и опорным полозом
наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3.  Подтяните регулировочный болт на этой

стороне

5.  Затяните болты крепления.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

126

!



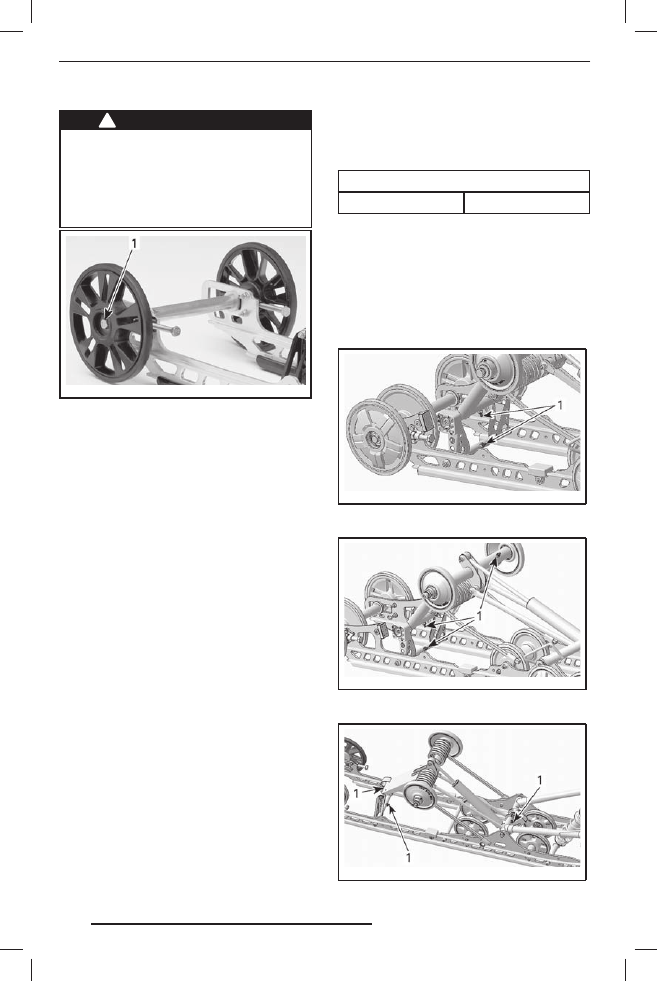

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты
направляющих катков надёжно
затянуты, чтобы избежать само-
произ вольного демонта жа на-
правляющего катка и последую-
щего заклинивания гусеницы.

mmo2 008 -003 -047_b

ТИПОВОЙ ВАРИАНТ
1. Затянуть моментом (48 ± 6) Н•м

6.  Снова пустите двигатель и на малой

скорости движения гусеничной лен-
ты проверьте симметричность её по-
ложения относительно опорных по-
лозьев.

7.  Опустите снегоход на опорную по-

верхность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески,
включая накладки опорных полозьев,
пружины, катки и другие детали.

ПРИМЕЧАНИЕ:

 При движении маши-

ны по снежному покрову снег играет
роль смазки и охладителя поверхно-
сти скольжения. Продолжительное
движение снегохода по обледеневшей
поверхности или по зернистому снегу
приводит к перегреву и преждевремен-
ному износу накладок опорных поло-
зьев гусеницы.

Состояние ленточного
ограничителя

Проверьте ленточный ограничитель
на наличие трещин и признаков изно-
са. Проверьте затяжку резьбовых кре-

пёжных деталей. Проверьте состояние
отверстий в ленточном ограничителе.
При необходимости заменить. Затяни-
те гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

(10 ± 1) Н•м

Смазка компонентов подвески

Смажьте компоненты задней подвески
в местах расположения пресс-маслёнок
синтетической смазкой SUSPENSION
GREASE (P/N 293 550 033). Периодич-
ность обслуживания указана в разделе
«

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУ-

ЖИВАНИЯ

».

mmr200 8-048-0 34_ a

SC-5
1. Пресс-масленки

mmr200 8-048-0 62_ a

SC-5M
1. Пресс-масленки

mmr200 8-048-0 63_ b

SC-5M-2
1. Пресс-масленки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

127

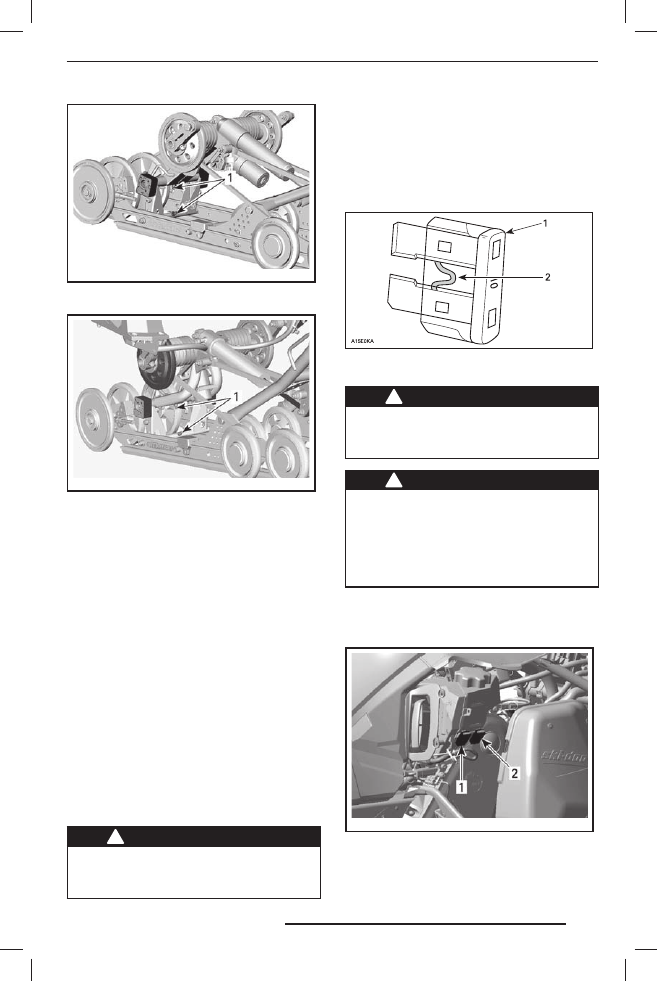

mmr201 2-005-0 01_ a

rMOTION
1. Пресс-масленки

mmr201 2-005-0 02_ a

tMOTION
1. Пресс-масленки

Проверка состояния рулевого
управления и передней
подвески

Визуально проверьте затяжку крепёж-
ных элементов рулевого управления
и передней подвески (шаровые опоры
и шаровые шарниры рычагов и тяг ру-
левого привода, болты шарнирного кре-
пления, болты крепления лыж и цапф
лыж, и т. д.). При необходимости об-
ратитесь к авторизованному дилеру
Ski-Doo.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдо-
сплавных коньков. При обнаружении
признаков износа деталей обратитесь
к авторизованному дилеру Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или
коньки ухудшают управляемость
снегохода.

Предохранители

Проверка предохранителей

Проверьте и, при необходимости, за-
мените предохранитель.

Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-
хранитель с более высоким номи-
налом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохра-
нител я, преж де чем запус кать
двигатель, найдите и устраните
причину неисправности. Обрати-
тесь к авторизованному дилеру
Ski-Doo.

Расположение предохранителей

Без электрического стартера
600 и 800R Power TEK

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2.  20 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

128

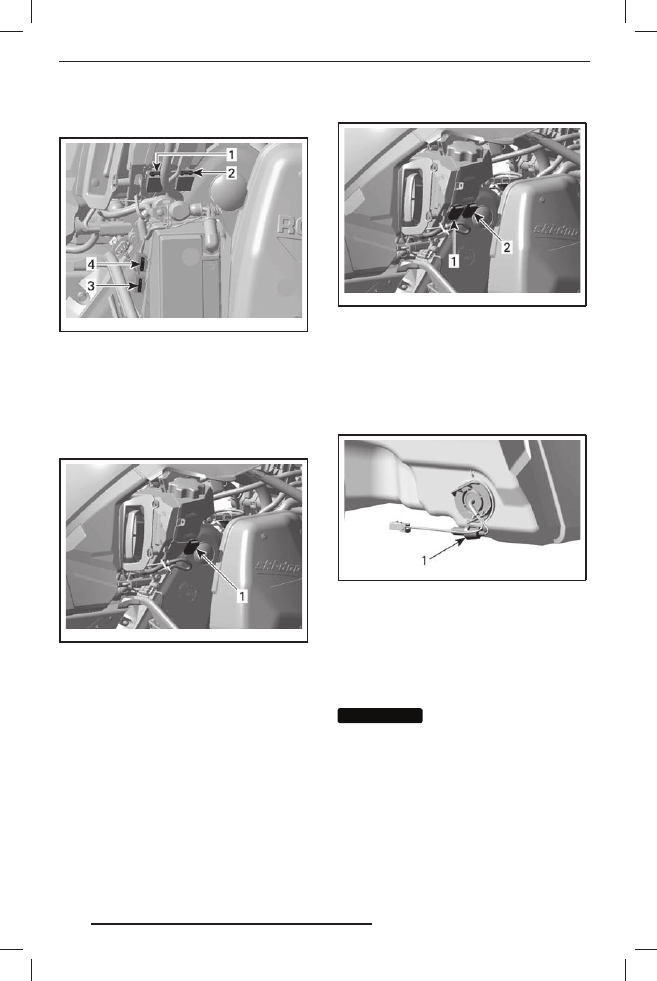

С электрическим стартером
 600 и 800R Power TEK

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2.  20 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

3. Предохранитель системы заряда (30 А)
4.  5 A предохранитель ECM (Блок управления

двигателем)

Без электрического стартера E-TEC

mmo2 008 -008 -028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель STАRT/RER (5 А)

С электрическим стартером E-TEC

mmo2 007 -009 -017_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)

ВСЕ МОДЕЛИ

Предохранитель датчика уровня то-
плива располагается за глушителем
впуска.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до  с те к л я нной  кол б ы,  оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.

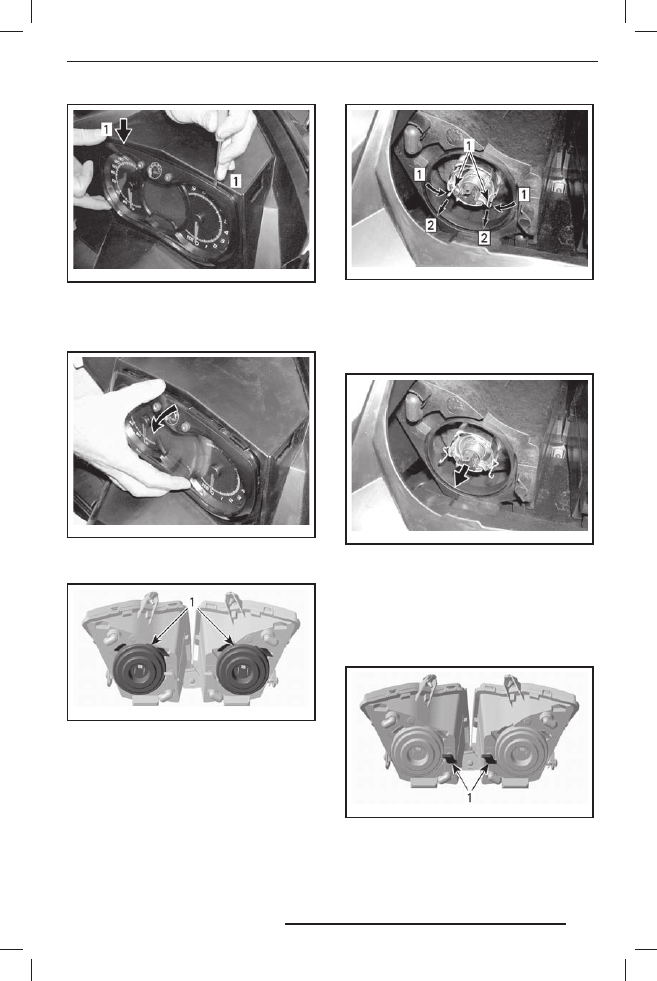

1.  С помощью маленькой отвёртки

освободите защёлки информацион-
ного центра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

129

mmo2 007 -009 -061_a

1. Защёлки

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сто-
рону.

mmo2 007 -009 -062_a

3.  Отсоедините разъём перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь
лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор

5.  Извлеките и замените лампу. Уста-

новка осуществляется в последова-
тельности, обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,
как описано в разделе «

ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ

». Для регу-

лировки направления светового пучка
вращайте рукоятку.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

130

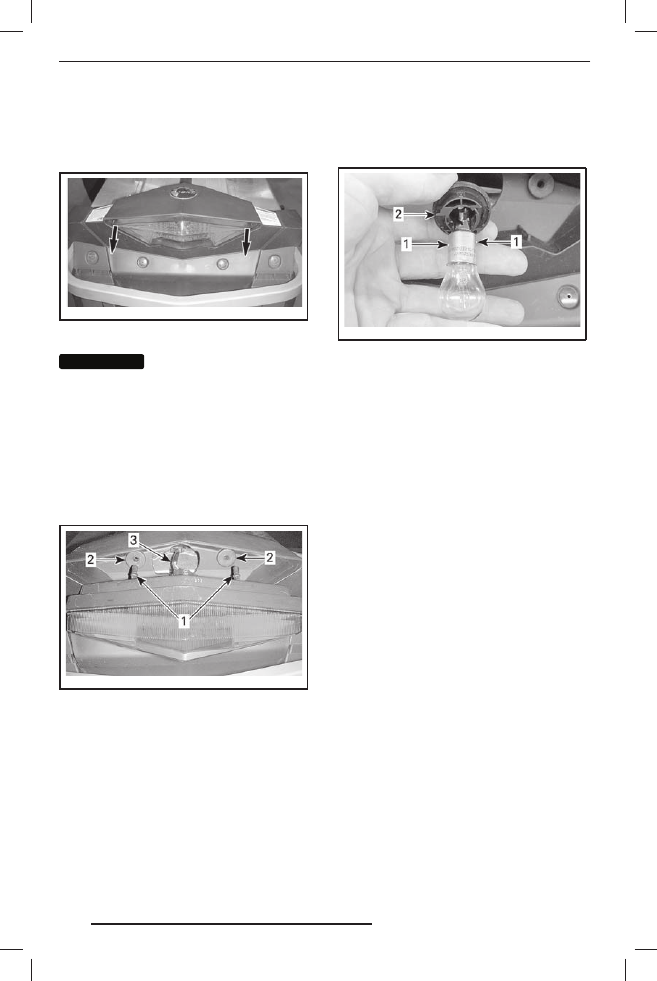

Замена лампы заднего фонаря

1.  Аккуратно потянув с обеих сторон

за края, снимите корпус заднего фо-
наря.

mmr200 8-039-0 12_ a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИТЕ
ЗА УГЛЫ

ВНИМАНИЕ

ВНИМАНИЕ

Корпус заднего фонаря

удерживается на местe с помощью
двух пластиковых штифтов встав-
ленных в резиновые втулки. Если
при снятии корпус фонаря слишком
сильно отклонить в сторону, штиф-
ты могут сломаться и корпус фона-
ря придётся заменить. Во избежа-
ние повреждения жгута проводов
не  вытаскивайте  корпус  фонаря
слишком сильно.

mmr200 8-039-0 06_ a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

2.  Повернув патрон лампы против часо-

вой стрелки, снимите его с корпуса
фонаря.

3.  Нажав и повернув лампу против ча-

совой стрелки, извлеките её из па-
трона.

4.  Установите новую лампу, слегка на-

жав на неё и повернув по часовой
стрелке.

ПРИМЕЧАНИЕ:

 Обратите внимание

на расположение держателей на корпусе
лампы и при установке совместите их с
соответствующим фиксатором патрона.

mmr200 8-039-0 08_ a

1. Держатели лампы
2. Фиксатор на патроне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

131

УХОД ЗА СНЕГОХОДОМ

Заключительные операции
после поездки

Удалите снег и лёд с задней и передней
подвесок, гусеницы, рулевого привода
и лыж.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не вставайте перед снегоходом,
а также не производите никаких
действий с гусеницей или задней
подвеской, не убедившись, что
колпачок шнура безопас нос ти
снят с выключателя двигателя.

Оставляя снегоход на ночь (или на более
длительное время), накройте его чехлом.
Это защитит снегоход от замерзания
и позволит надолго сохранить его при-
влекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с примене-
нием мягкого моющего средства. Ис-
пользуйте ветошь из фланелевой или
аналогичной ткани.

ВНИМАНИЕ

ВНИМАНИЕ

М я г к а я  ф л а н е л е в а я

ткань не оставляет царапин на об-
рабатываемых поверхностях. Поль-
зуйтесь фланелью д ля протирки
ветрового стекла и капота.

Для очистки снегохода от масел, грязи
и копоти пользуйтесь чистящим сред-
ством BRP HEAVY DUTY CLEANER (P/N
293 110 001).

ВНИМАНИЕ

ВНИМАНИЕ

Не применяйте Heavy

Duty Cleaner для чистки табличек
и виниловых деталей.

Для удаления устойчивых загрязне-
ний со всех пластиковых и виниловых
поверхнос тей используйте чис тя -
щее средство XPS MULTI-PURPOSE
CLEANER (P/N 219 701 709).

Для удаления царапин с поверхности
ветрового стекла и капота пользуйтесь
комплектом SCRATCH REMOVER KIT
(P/N 861 774 800).

ВНИМАНИЕ

ВНИМАНИЕ

Запрещаетс я приме -

нять сильнодействующие моющие
средства, обезжириватели, краско-
растворители, ацетон, вещества,
содержащие хлор, и другие агрес-
сивные средства для чистки корпу-
са снегохода и пластмассовых де-
талей.

Нанесите защитную восковую пасту
на корпус снегохода и все окрашенные
детали рамы.

ПРИМЕЧАНИЕ:

 Наносите пасту только

на поверхности с блестящей, глянцевой
отделкой.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

132

ХРАНЕНИЕ

Если снегоход предполагается вывести
из эксплуатации более чем на три ме-
сяца (например, летом), то необходимо
подготовить его к хранению.

ХРАНЕНИЕ

Очистите снегоход

Добавьте в топливо стабилизатор, следуя
указаниям, предоставленными производи-
телем препарата. После добавления пре-
парата в топливо запустите двигатель.

Выполните процедуру подготовки двигате-
ля к хранению.

Смажьте механизм рычага тормоза

Смажьте заднюю подвеску

Во время хранения аккумуляторная бата-
рея должна быть полностью заряжена (на
моделях с электрическим стартером). За-
ряжайте аккумуляторную батарею не реже
одного раза в месяц

Заткните глушитель ветошью

Приподнимите заднюю часть снегохода,
чтобы гусеница не касалась опорной по-
верхности. Не ослабляйте натяжение гусе-
ничной ленты

!

 ОСТОРОЖНО Подъём снегохода

осуществляйте с помощью специаль-
ных приспособлений или пригласите
помощника. Если подъём снегохода
осуществляется без применения
специальных технических средств,
практикуйте правильную технику
подъёма, используйте преимуще-
ственно силу ног. Не поднимайте
заднюю часть снегохода, если у Вас
для этого недостаточно сил.

ВНИМАНИЕ

ВНИМАНИЕ

Снегоход должен хра-

ниться в сухом прохладном месте,
накрытый непрозрачным чехлом.
Это позволит защитить пластмассо-
вые детали и лакокрасочное покры-
тие от грязи и воздействия солнеч-
ных лучей.

ВНИМАНИЕ

ВНИМАНИЕ

Прежде чем приступить

к выполнению процедуры смазки
двигателя, необходимо добавить
стабилизатор топлива, чтобы защи-
тить карбюратор от образования
лаковых отложений.

Смазка двигателя

Подготовка двигателя к хранению
(600 и 800R Power TEK)

Необходимо выполнить смазку вну-
т р енни х ч ас тей д вигателя, ч то б ы
во время хранения защитить их от об-
разования коррозии.

Последовательность действий:

1.  Установите снегоход в хорошо вен-

тилируемом месте и запустите дви-
гатель.

2.  Запустите двигатель и оставьте его

работать на оборотах холостого
хода. Дож дитесь, пока двигатель
прогреется до рабочей температуры.

3.  Остановите двигатель.

4.  Снимите первичный глушитель впу-

ска воздуха в соответствии с приве-
дённым ниже описанием:

4.1  Снимите левую боковую панель.

См. «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

4.2  Снимите защитный кожух ремня

вариатора См. «

ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

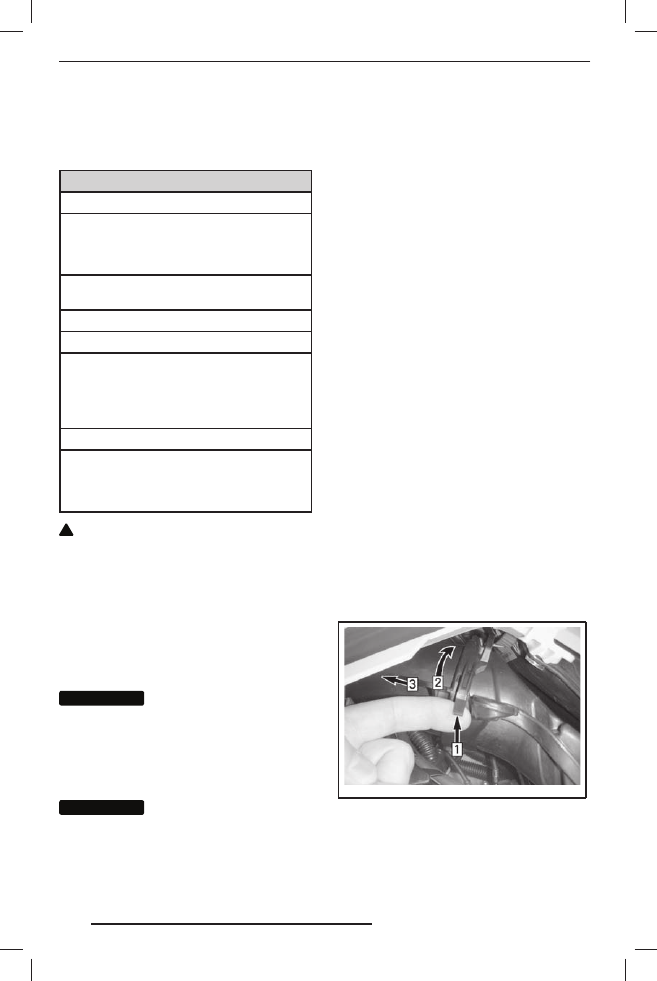

4.3  Поднимите фиксатор на задней

части соединительной трубы.

4.4  Поверните трубчатый адаптер

против часовой стрелки и слегка
стяните его с первичного глуши-
теля впуска воздуха.

mmr200 8-010-0 04_ a

ТИПОВОЙ ВАРИАНТ
Шаг 1: Поднимите фиксатор
Шаг 2: Поверните адаптер
Шаг 3: Вытянуть

-------------------------------------------------------------------------------------------------------------------------------------------------------------

133

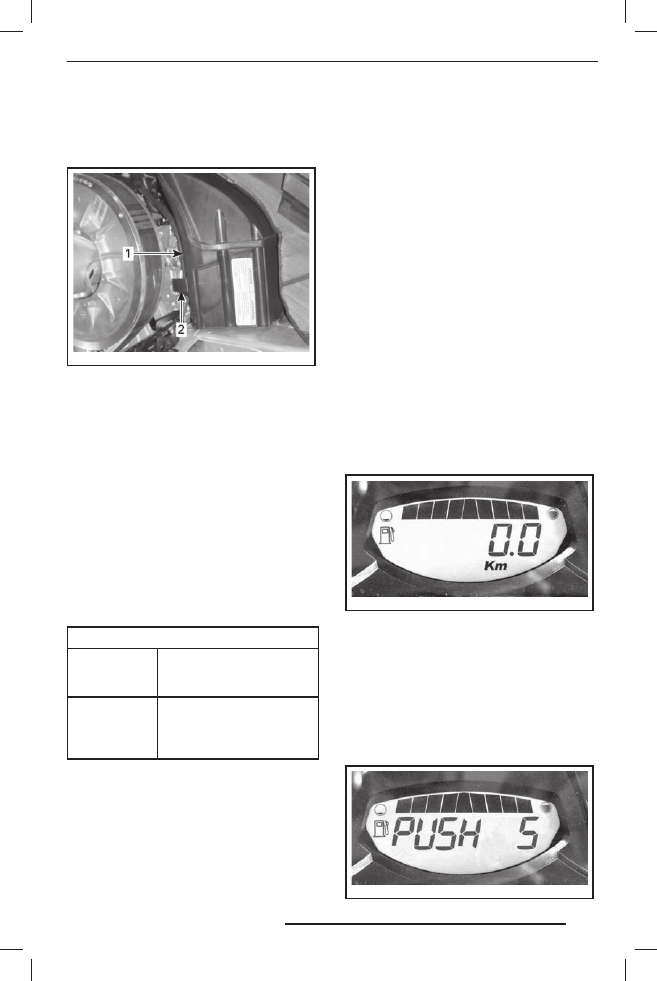

4.5  Нажмите фиксатор крепления

первичного глушителя впуска воз-
духа и снимите глушитель с пла-
стины адаптера.

mmr200 8-010-0 03_ a

1. Первичный глушитель впуска воздуха
2.  Фиксатор первичного глушителя впуска воздуха

5.  Вновь запустите двигатель и оставь-

те его работать на оборотах холосто-
го хода.

6.  Распыляйте консервационное масло

в каждый карбюратор/корпус дрос-
сельной заслонки, пока двигатель
не заглохнет, или пока в него не бу-
дет подано достаточное количество
масла (приблизительно половина
банки).

7.  Убедившись, что двигатель оста-

новлен, выверните свечи зажигания
и распылите консервационную смаз-
ку в каждый цилиндр.

РЕКОМЕНДУЕМЫЙ ПРЕПАРАТ

За пределами

Северной

Америки

XPS STORAGE OIL

(КРОМЕ СЕВЕРНОЙ АМЕ-

РИКИ) (P/N 413 711 600)

В Северной

Америке

XPS STORAGE OIL

(ТОЛЬКО В СЕВЕРНОЙ

АМЕРИКЕ)

(P/N 413 711 900)

8.  Медленно поверните коленчатый

вал двигателя на 2–3 оборота, что-
бы равномерно распределить масло
в цилиндрах.

9.  Установите свечи зажигания и пер-

вичный глушитель впуска воздуха
на место.

Подготовка двигателя к хранению
(600 HO E-TEC и 800R E-TEC)

Как и другие двигатели, двигатель
E-TEC нуждается в защите внутренних
частей, для чего требуется его смазка
перед постановкой на хранение. Систе-
ма E-TEC имеет функцию смазки дви-
гателя (консервации), которой может
воспользоваться водитель.

Для выполнения процедуры проделай-
те следующее:

1.  Поместите снегоход в хорошо про-

ветриваемое место.

2.  Запустите двигатель и оставьте его

работать на оборотах холостого хода.
Дождитесь, пока двигатель прогреет-
ся до рабочей температуры (следите
за температурой охлаждающей жид-
кости на дисплее информационного
центра или дождитесь, пока задний
теплообменник станет тёплым).

3.  Нажимайте кнопку SET (S), чтобы вы-

брать режим одометра.

mmr2009-004-002

ПРИМЕЧАНИЕ:

 Режим подготовки двига-

теля к хранению не включается при выбо-
ре других режимов (trip A, trip B и hr trip).

4.  Несколько раз быстро нажимайте

на переключатель света фары HI/
LOW, и

одновременно

нажмите

и удержив айте

кнопку SET (S)

до появления на дисплее

надписи

«PUSH S»

.

mmr2009-004-003

ХРАНЕНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

134

5.  Отпустите все кнопки, когда на дис-

плее появится сообщение PUSH «S».

6.  Снова нажмите и удерживайте в те-

чение 2–3 секунд кнопку SET (S).

ПРИМЕЧАНИЕ:

 При инициализации ре-

жима консервации на дисплее появится
надпись «

OIL

».

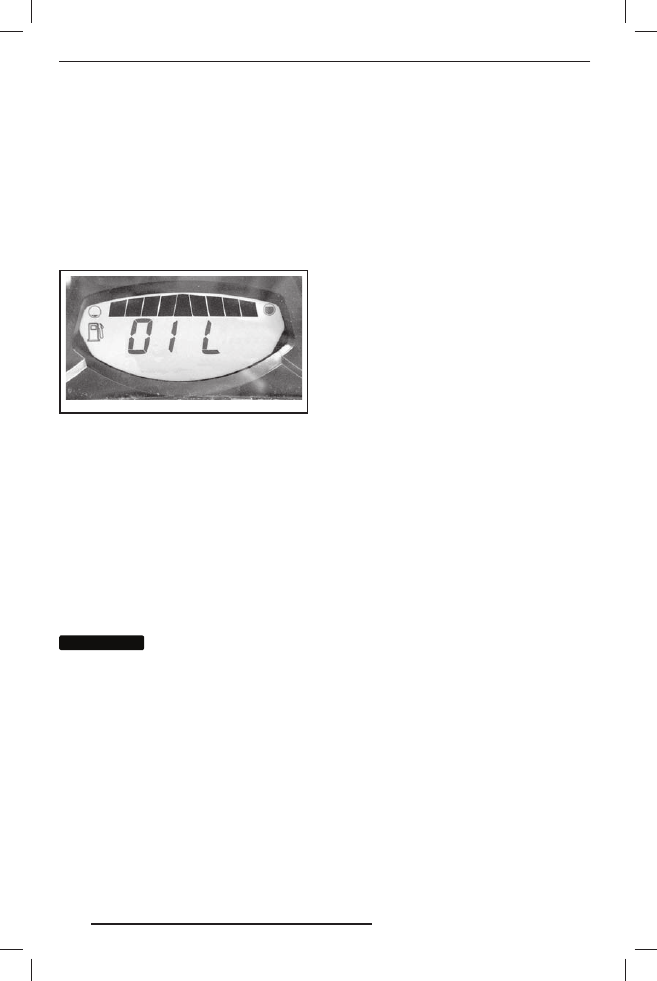

7.  Когда на дисплее появится сообще-

ние «OIL», отпустите кнопку и дожди-
тесь окончания операции смазки.

mmr2009-004-004

Во время цикла смазки двигателя ниче-
го не трогайте.

Продолжительность операции смаз-
ки составляет приблизительно 1 ми-
нуту. В это время частота вращения
коленчатого вала двигателя незначи-
тельно увеличится (приблизительно
до 1600 об/мин) и масляный насос осу-
ществит смазку двигателя.

В завершении операции блок управле-
ния остановит двигатель.

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.

ВНИМАНИЕ

ВНИМАНИЕ

Запрещается заводить

двигатель во время хранения.

ХРАНЕНИЕ

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     6      7      8      9     ..
