Snowmobile Polaris SUPERSPORT EDGE S01NB5BS, S01NB5BSA (2001 year). Instruction - part 8





C2

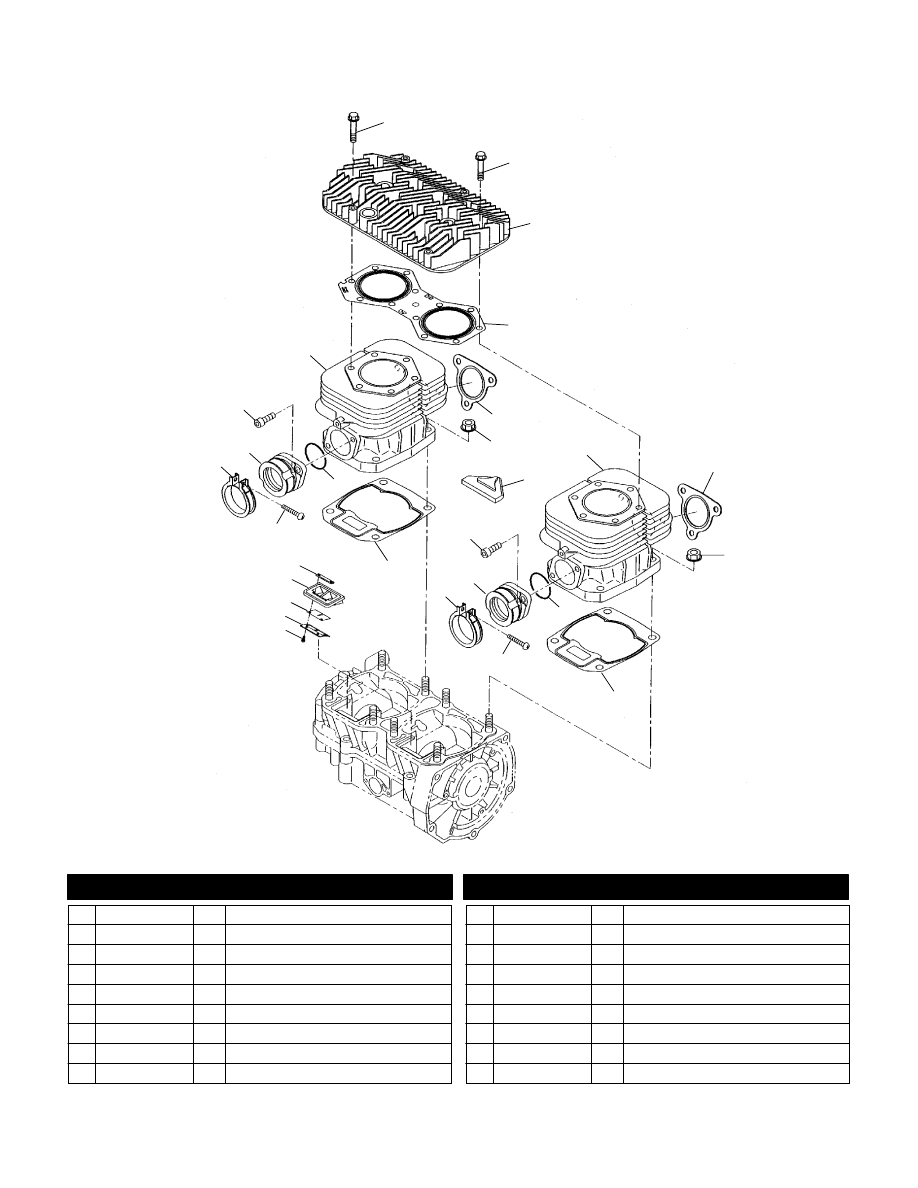

CYLINDER

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

6

14

15

2

3

18

16

7

8

17

5

4

11

12

9

13

10

1

1

4

5

8

11

12

13

9

10

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3084271

12 Bolt, Flange

2 3085703

1 Cylinder Head

3 3085704

1 Gasket, Head

4 3085714

2 Gasket, Exhaust

5 3082911

8 Nut, Flange

6 3085692

1 Cover, Cylinder Baffle

7 3085936

2 Cylinder Unit

8 3085666

2 Gasket, Cylinder

9 3081497

2 Screw

10 3085619

2 O-Ring

11 3081330

4 Bolt

12 3085670

2 Adaptor (Incl. 10)

13 3083166

2 Band, Adaptor (Incl. 9)

14 3085717

4 Screw and Washer

15 3086387

2 Stopper

16 3085715

2 Valve

17 3086386

2 Asm., Reed Valve

18 3086388

2 Plate

6/00

C3

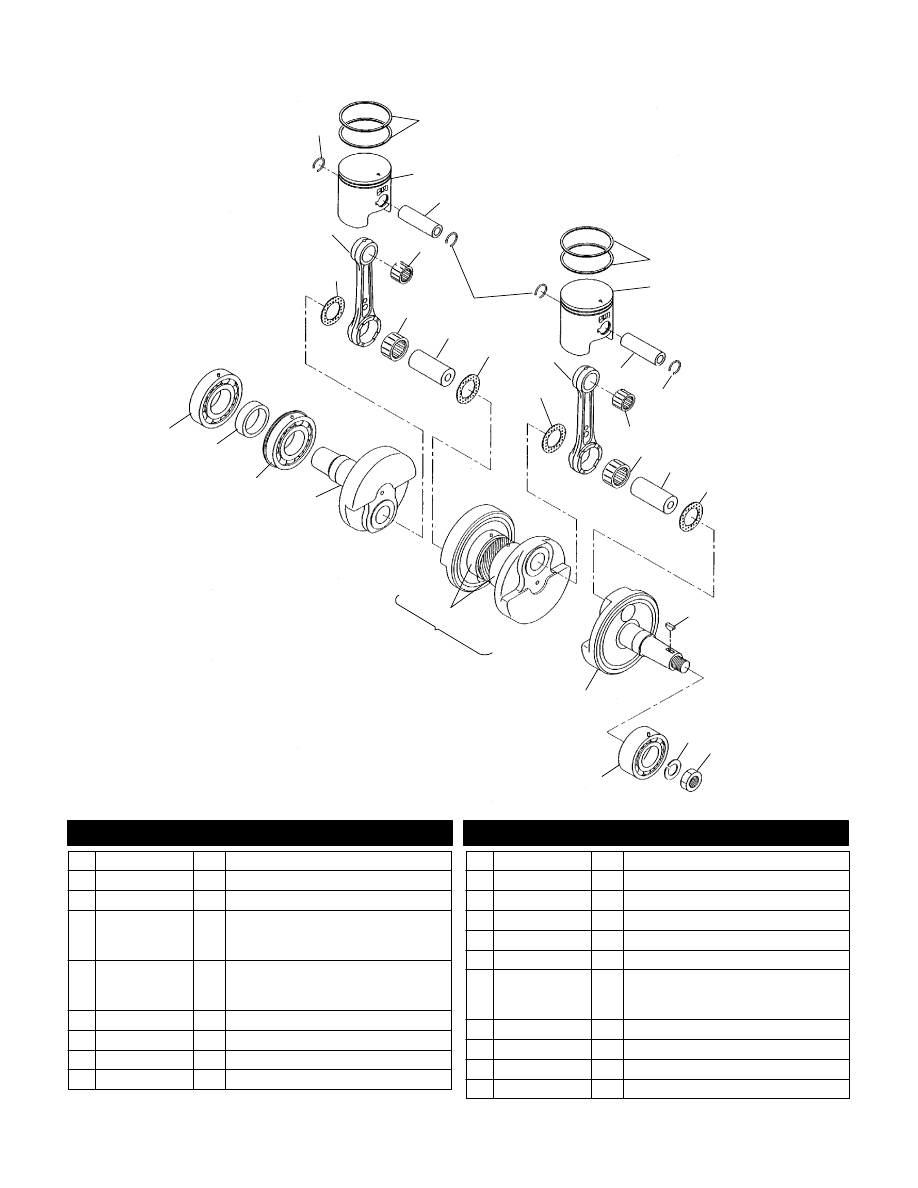

PISTON and CRANKSHAFT

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

1

1

4

5

5

6

6

7

7

7

7

9

3

3

2

2

11

12

13

20

19

18

14

15

16

4

10

8

14

8

9

17

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3084167

4 Clip, Piston Pin

2 3086390

2 Bearing, End, Large

3 3083216

2 Bearing, End, Small

4 3086988

3086989

3086990

4

4

4

Ring, Piston (Standard)

Ring, Piston (0.25mm/.010”O/S)

Ring, Piston (0.50mm/.020”O/S)

5 3087024

3087025

3087026

2

2

2

Piston, Set (Standard)

Piston, Set (0.25m/.010”O/S)

Piston, Set (0.50m/.020”O/S)

6 3083838

2 Pin, Piston

7 3083277

4 Spacer, Crank Pin

8 3083456

2 Crank Pin No. 2

9 3240083

2 Rod, Connecting

10 3085754

1 Bearing, Ball

11 3085677

1 Spacer

12 3085753

1 Bearing, Ball

13 3085675

1 Crankshaft 3 (PTO Side)

14 3084586

2 Bearing, Ball

15 3085674

1 Crankshaft 2 (Incl. 8)

16 3086389

3085673

1

1

Asm., Crankshaft

(Incl. 7-9,10,14-15)

Crankshaft 1 (MAG Side)

17 3084681

1 Bearing, Ball

18 3083093

1 Nut

19 3083094

1 Washer, Spring

20 3080130

1 Key

6/00

C4

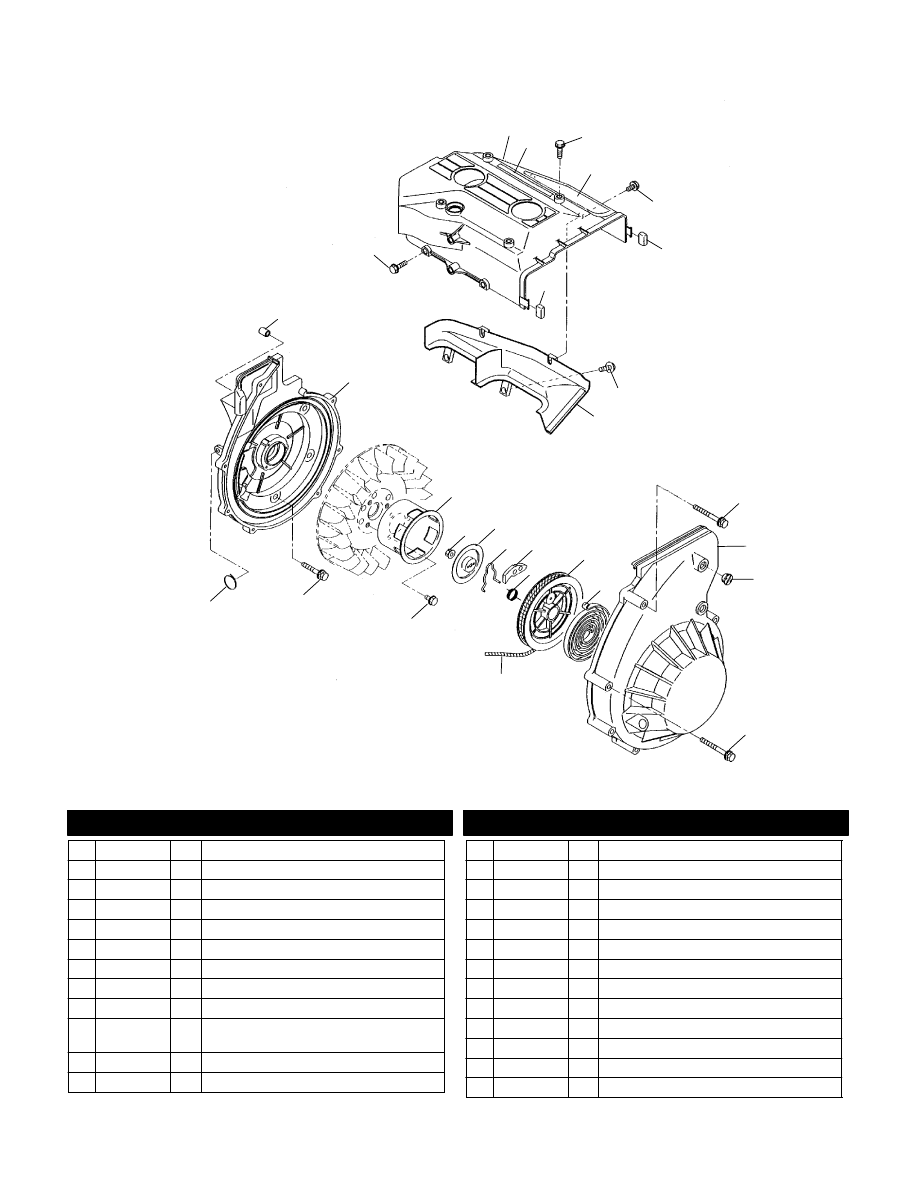

BLOWER HOUSING & RECOIL STARTER

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

8

22

7

11

24

20

19

9

6

10

23

12

25

13

14

15

16

17

18

3

5

6

7

9

21

2

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3086991

1 Baffle, Cylinder, 1

2 7077754

1 Decal - “POLARIS”, Engine Shroud

3 3084566

4 Bolt, Flange

4 7077753

1 Decal - “550”, Eng. Shroud

5 3085693

2 Bolt, Flange

6 3085690

2 Cap, Cylinder Baffle

7 3085694

4 Bolt, Flange

8 3085691

1 Cylinder Baffle 2

9 3083550

7 Bolt and Washer

10 3087018

3087019

1

1

Starter, Recoil (Incl. 12-18,25)

Case, Starter

11 3086792

1 Plug, Rubber

12 3083376

1 Spring, Spiral

13 3083377

1 Reel

14 3083463

1 Spring, Return

15 3083378

1 Ratchet

16 3083379

1 Spring, Friction

17 3083464

1 Plate, Friction

18 3083381

1 Nut, Flange

19 3085685

1 Pulley, Starting

20 3087020

1 Housing, Blower

21 3084857

2 Pin, Straight

22 3084823

1 Band, Wire

23 3084225

5 Bolt and Washer

24 3085688

3 Bolt and Washer

25 3085723

AR Rope, Starter

6/00

C5

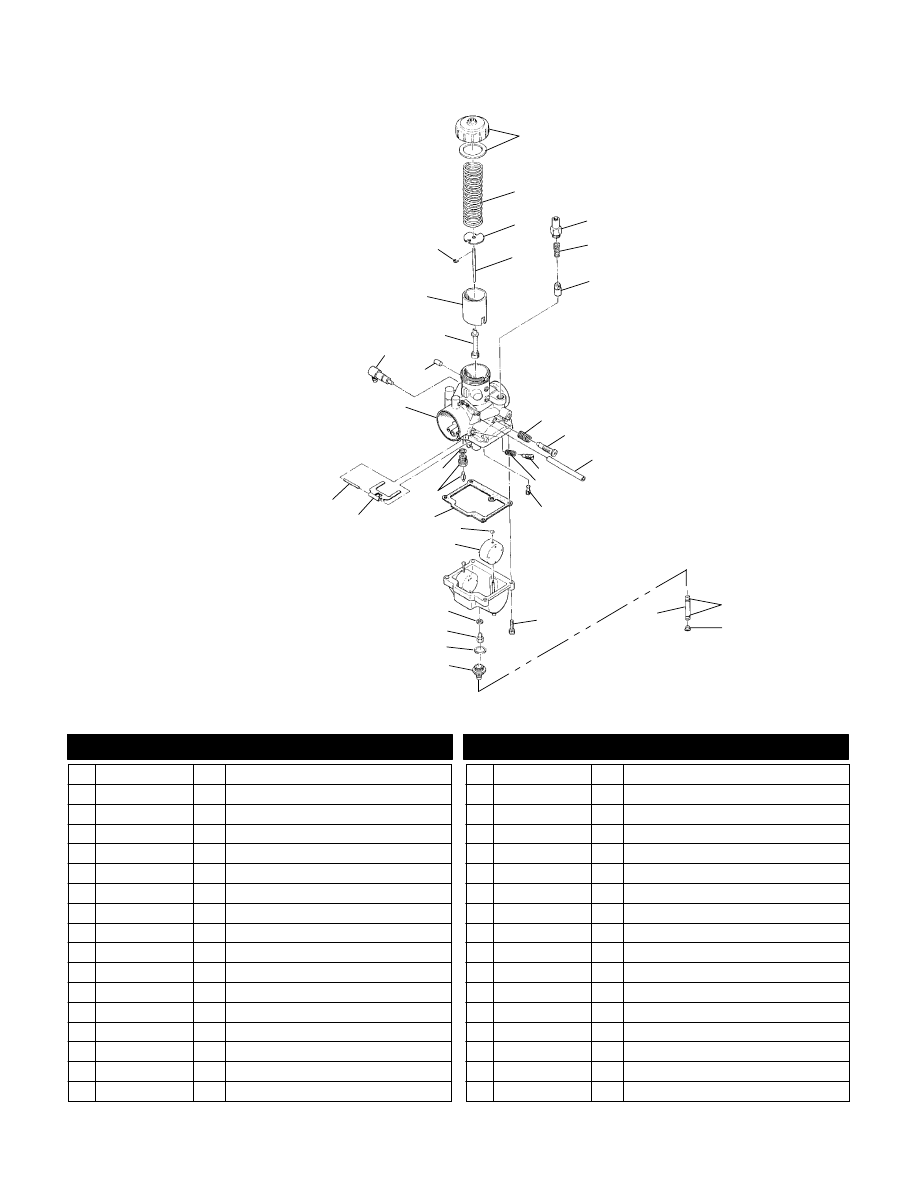

CARBURETOR

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

29

1

2

3

34

4

33

32

5

6

7

9

8

11

12

13

25

26

27

28

24

22

23

19

18

20

14

21

31

15

16

17

30

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3130877

1 Top, Chamber, Mixing

2 3130439

1 Spring, Throttle

3 3130879

1 Plate, Throttle

4 3131244

1 Needle, Jet (6BGY16)

5 3130199

1 Cap, Plunger

6 3130884

1 Spring, Plunger

7 3130328

1 Plunger

8 3130010

1 Spring, Throttle Adjuster

9 3130437

1 Screw, Throttle Stop

10 3131288

1 Hose

11 3130011

1 Screw, Air

12 3130012

1 Spring, Screw, Throttle Stop

13 3130066

1 Pilot Jet (#35)

14 3130025

4 Screw and Washer

15 7080003

4 Clamp, Hose, Red

16 5431893

1 Plug, Trap

17 8450045-153

AR Line, Fuel

18 5020476

1 Fitting, Sediment

19 3130239

1 O-Ring

20 3130133

1 Main Jet (#300)

21 3130014

1 Washer

22 3130430

2 Float

23 3130237

2 Cap

24 3130020

1 Gasket, Float Chamber

25 3131146

1 Needle Valve (1.5)

26 3130017

1 Packing, Needle Valve

27 3130018

1 Arm, Float

28 3130361

1 Pin, Float

29 3130954

2 Asm., Carburetor (Incl. 1-14,18-34)

30 3083337

1 Valve, Check

31 3130479

1 Cap

32 3130894

1 Needle Jet (Q-2) 480

33 3130372

1 Throttle Valve (3.0)

34 3130508

1 E-Ring

8/00
