УХОД ЗА СНЕГОХОДОМ

Обслуживание после поездки

Удалите снег и лёд с задней и передней подвесок, гусеницы, рулевого
привода и лыж.

ПРЕДУПРЕЖДЕНИЕ

Не вставайте перед снегоходом, а также не производите ни-
каких действий с гусеницей или задней подвеской, не убедив-
шись, что колпачок шнура безопасности снят с выключателя
двигателя.

Оставляя снегоход на ночь (или на более длительное время), накройте его
чехлом. Это защитит снегоход от обмерзания и позволит надолго сохранить
его привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применением мягкого моющего средства. Исполь-
зуйте только салфетку из микроволокна.

ВНИМАНИЕ

Для мойки транспортного средства не исполь-

зуйте моечные аппараты высокого давления.

ПОДАВАЙТЕ

ВОДУ ТОЛЬКО ПОД НИЗКИМ ДАВЛЕНИЕМ (как в садовом
шланге).

ВНИМАНИЕ

Никогда не используйте для очистки пластмас-

совых деталей чистящее средство для тормозов и деталей
XPS, а также любые чистящие средства на нефтяной основе.

Не совместимые очистители

НЕ СОВМЕСТИМЫЕ ОЧИСТИТЕЛИ

ТИП МАТЕРИАЛА

ЧИСТЯЩЕЕ СРЕДСТВО ДЛЯ ТОРМОЗОВ И

ДЕТАЛЕЙ, А ТАКЖЕ ЛЮБЫЕ ЧИСТЯЩИЕ

СРЕДСТВА НА НЕФТЯНОЙ ОСНОВЕ

Все пластмассы, винилы,

окрашенная сталь и

алюминий.

242

Совместимые очистители

ЧИСТЯЩЕЕ СРЕДСТВО

ТИП МАТЕРИАЛА

Мыльная вода

Чистящий и полирующий аэрозоль XPS

Универсальное чистящее средство XPS

Все пластмассы, винилы,

окрашенная сталь и

алюминий.

Для ознакомления с дополнительной информацией о продуктах посетите
веб-сайт продуктов XPS по адресу www.xpslubricants.com

243

УХОД ЗА СНЕГОХОДОМ

ХРАНЕНИЕ

Если снегоход предполагается вывести из эксплуатации более чем на три
месяца (например, летом), необходимо подготовить его к хранению.

ХРАНЕНИЕ

Очистить снегоход

Добавить в топливо стабилизатор, следуя указаниям, предоставленным
производителем препарата.
После добавления препарата в топливо запустить двигатель.

Выполните консервацию двигателя (см.

«РЕЖИМ КОНСЕРВАЦИИ

ДВИГАТЕЛЯ» в этом разделе)

Смазать механизм рычага тормоза.

Смазать заднюю подвеску

Ежемесячно заряжать аккумуляторную батарею, чтобы она хранилась в
полностью заряженном состоянии (на моделях с электрическим
стартером).

Заткнуть глушитель ветошью.

Приподнять заднюю часть снегохода, чтобы гусеница не касалась опорной
поверхности. Не ослаблять натяжение гусеничной ленты.

ОСТОРОЖНО!

Подъем снегохода осуществляйте с помощью

специальных приспособлений или пригласите помощника.
Если подъем снегохода осуществляется без применения
специальных технических средств, практикуйте правильную
технику подъёма, используйте преимущественно силу ног. Не
поднимайте заднюю часть снегохода, если у вас для этого
недостаточно сил.

ВНИМАНИЕ

Снегоход должен храниться в сухом прохладном

месте, накрытый непрозрачным чехлом. Это позволит защи-
тить пластмассовые детали и лакокрасочное покрытие от
грязи и воздействия солнечных лучей.

ВНИМАНИЕ

Прежде чем приступить к выполнению процедуры

смазки двигателя, необходимо добавить стабилизатор топлива,
чтобы защитить компоненты системы подачи топлива от обра-
зования лаковых отложений.

244

ТЕХНИЧЕСКАЯ

ИНФОРМАЦИЯ

245

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО
СРЕДСТВА

Наклейка с данными снегохода

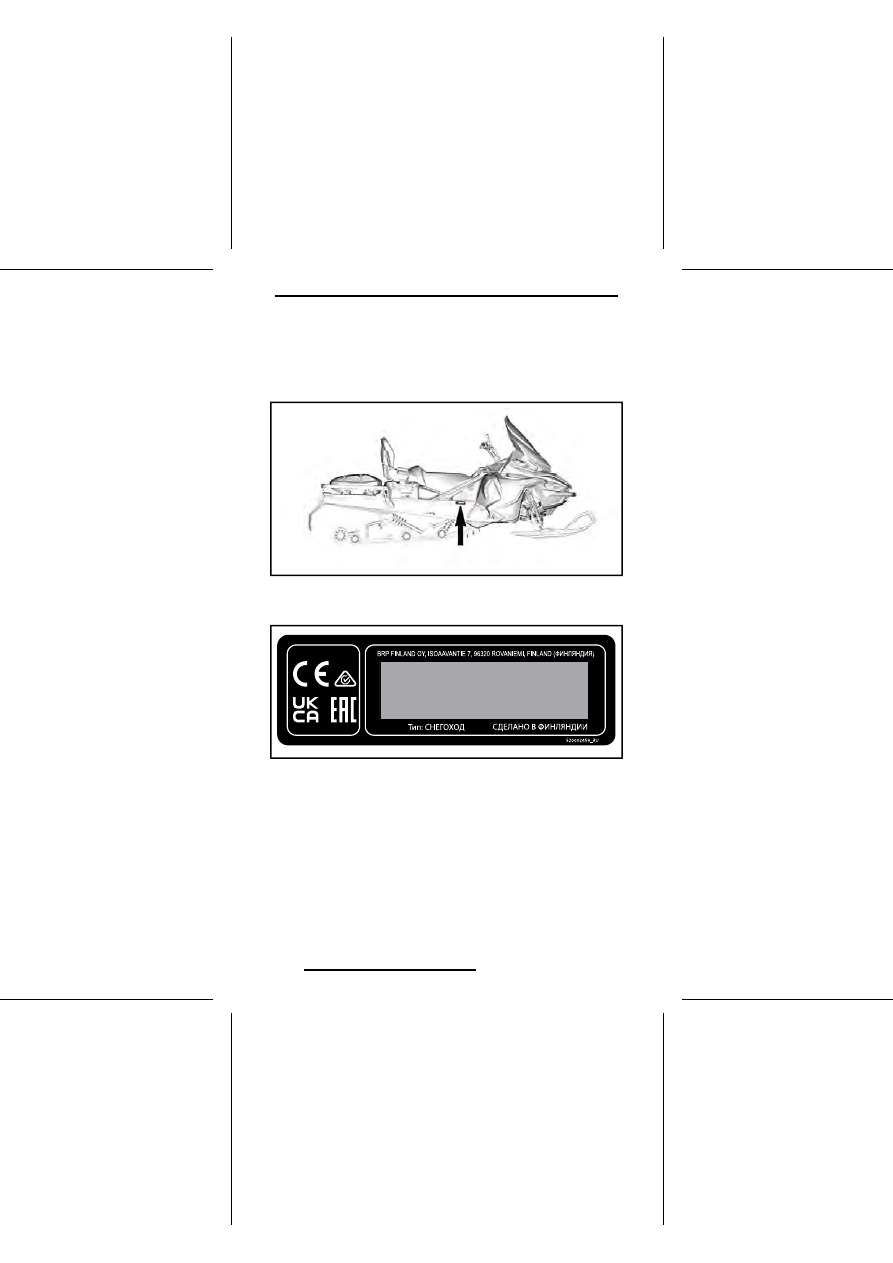

Наклейка с данными снегохода находится на правой стороне туннеля

ТИПОВОЙ ВАРИАНТ

1.

Наклейка с данными снегохода

НАКЛЕЙКА С ДАННЫМИ СНЕГОХОДА

Идентификационный номер снегохода
(VIN)

Основные сборочные единицы снегохода (двигатель и шасси) имеют инди-
видуальные идентификационные номера. Эти номера могут потребоваться,
например, при обращении с рекламацией для гарантийного ремонта или
при поиске украденного снегохода. Идентификационные номера необходимы
дилеру Lynx для правильного оформления гарантийной заявки. Мы настоя-
тельно рекомендуем вам записать все идентификационные номера вашего
снегохода и сообщить их в регистрирующую организацию.

246

Идентификационный номер (VIN)

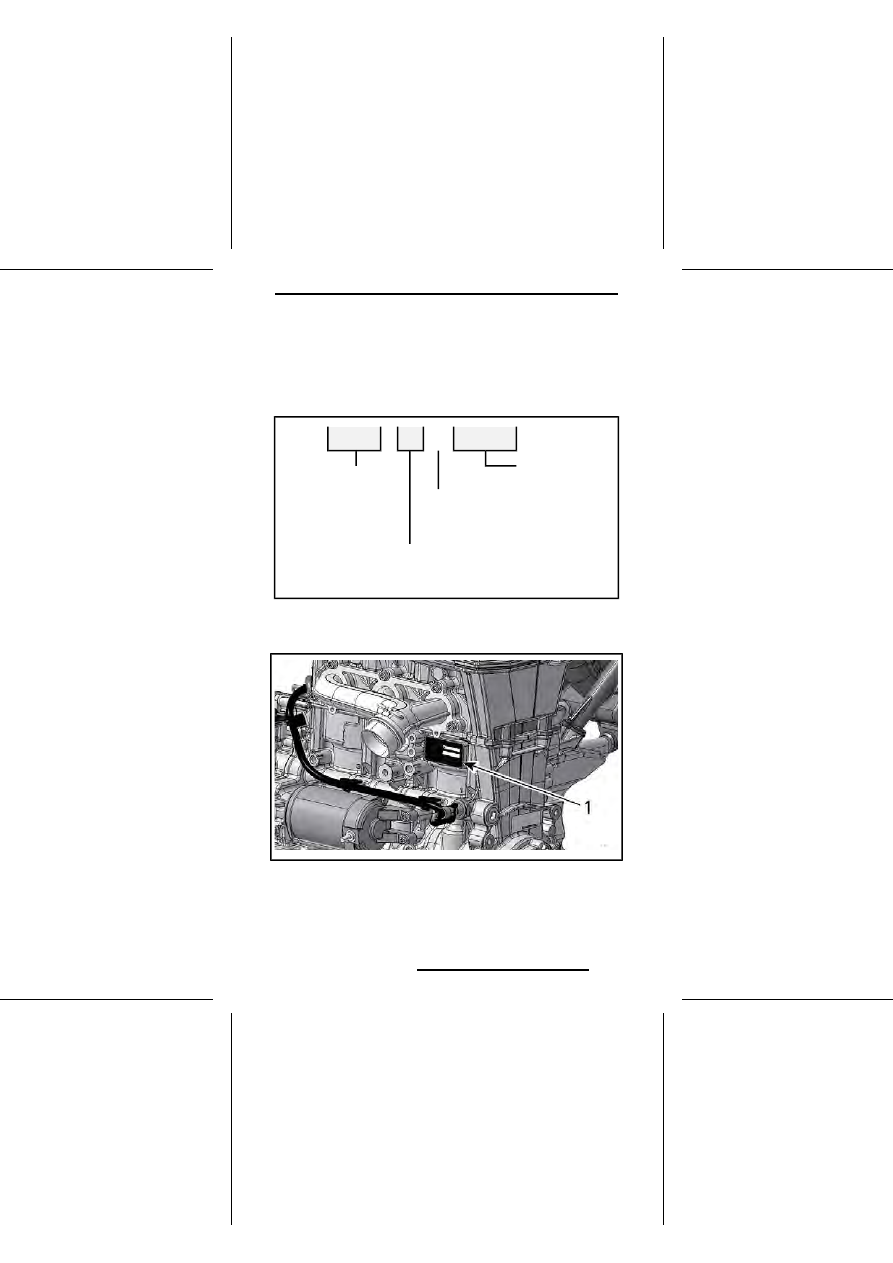

Идентификационный номер снегохода (VIN) указан на наклейке (см. выше)
и выбит на туннеле рядом с наклейкой.
Номер модели и год выпуска снегохода (модельный год) являются составной
частью идентификационного номера снегохода (VIN). См. рисунок выше.

000001

V

A

9

LSAB

2BPS

Серийный номер

Номер модели

Завод
V = Валькур
R = Рованиеми

Модельный год: A = 2010

B = 2011
C = 2012 и т.д.

Расположение номера двигателя

1.

Номер двигателя

247

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА

Правило (ЕС) 2016/1628 распространяется на
внедорожные транспортные средства

Транспортные средства, соответствующие требованиям нормативного акта

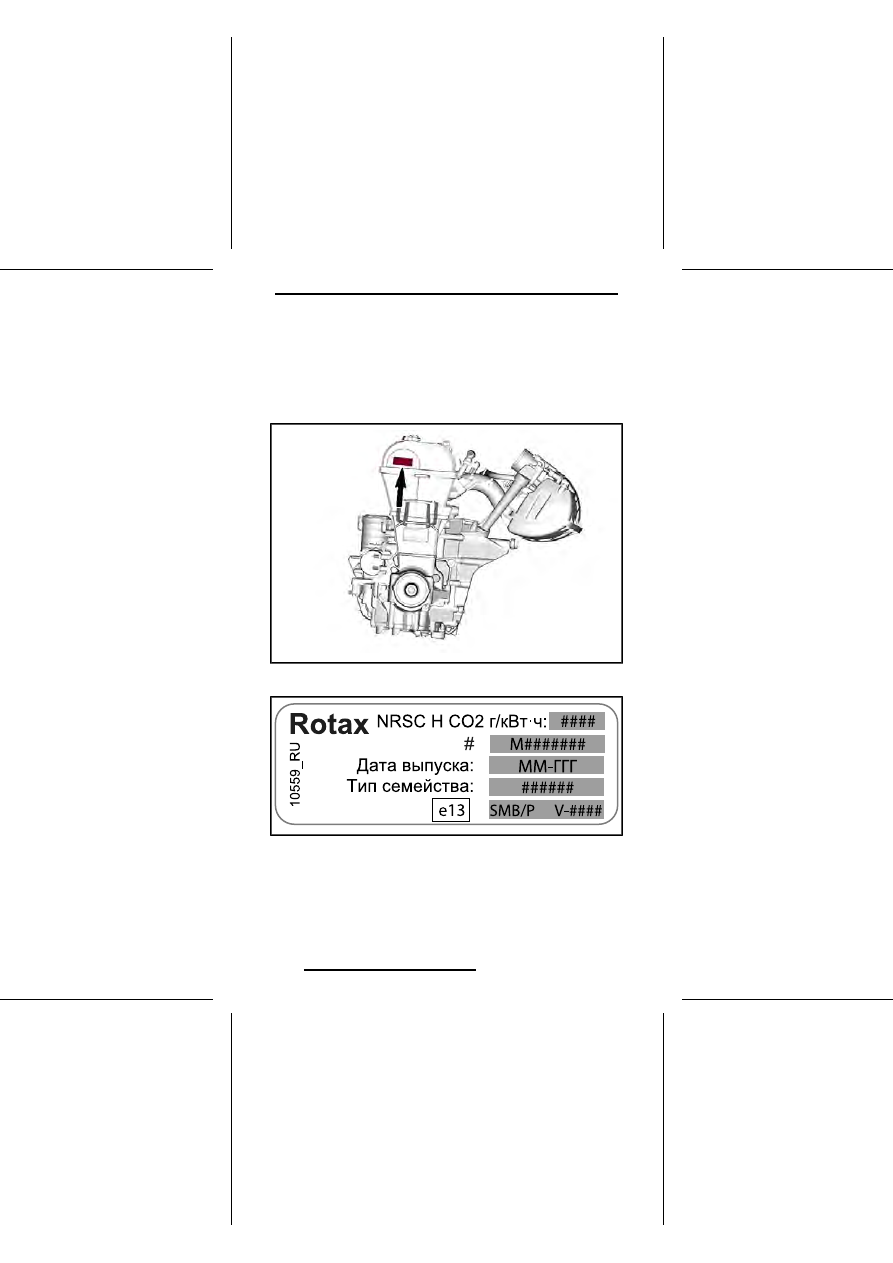

(ЕС) 2016/1628 (NRMM), имеют соответствующую идентификацию на
крышке клапанного механизма двигателя.

ТИПОВОЙ ВАРИАНТ

ТИПОВАЯ ИДЕНТИФИКАЦИЯ СОГЛАСНО ТРЕБОВАНИЯМ
NRMM НА ДВИГАТЕЛЕ

248

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА

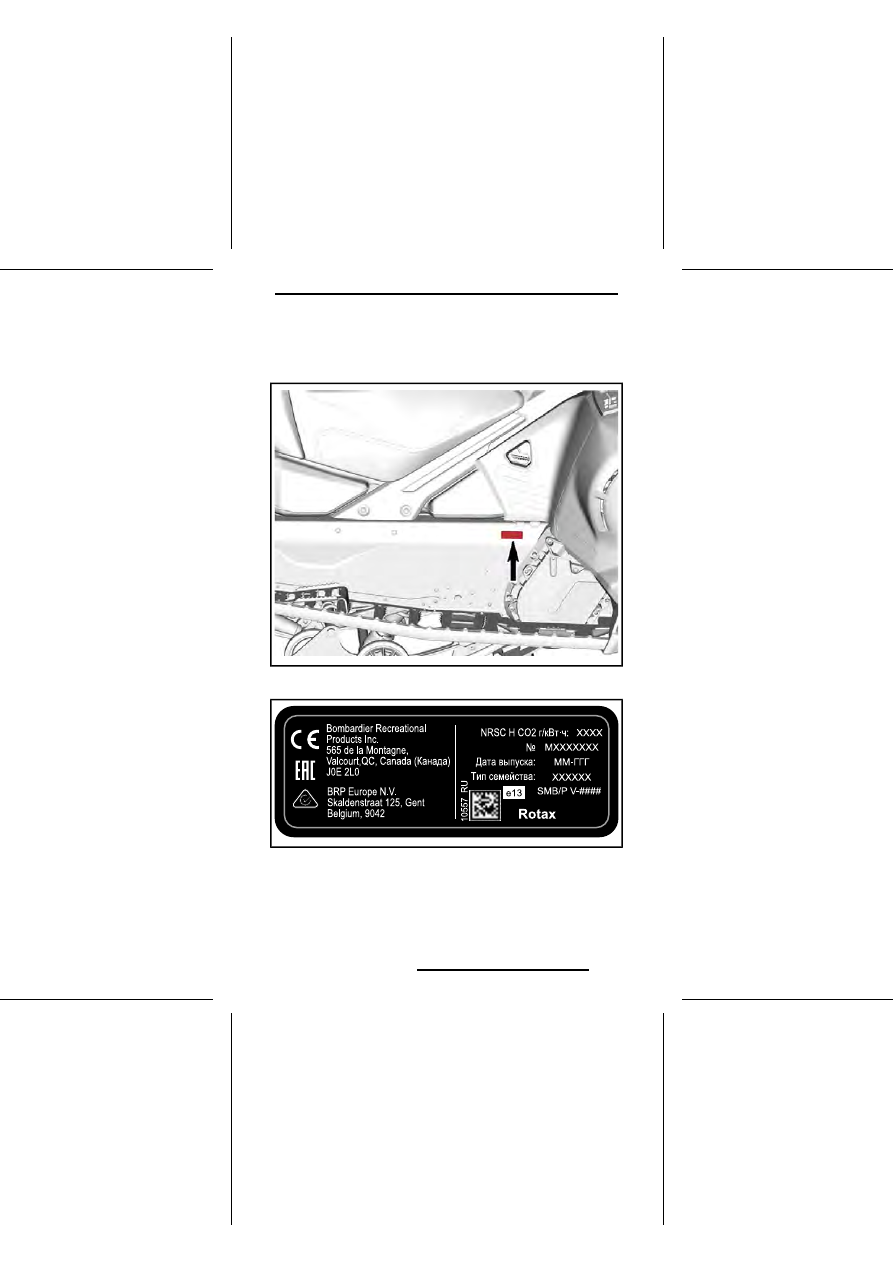

В зависимости от конкретной конфигурации транспортного средства допол-
нительная идентификационная наклейка NRMM может располагаться на
туннеле рядом с кожухом цепи.

ТИПОВОЙ ВАРИАНТ — НА ПРАВОЙ СТОРОНЕ ТУННЕЛЯ

ТИПОВАЯ ИДЕНТИФИКАЦИЯ СОГЛАСНО ТРЕБОВАНИЯМ
NRMM НА ТРАНСПОРТНОМ СРЕДСТВЕ

249

ИДЕНТИФИКАЦИЯ ТРАНСПОРТНОГО СРЕДСТВА

ШУМОВОЕ ИЗЛУЧЕНИЕ И
ВИБРАЦИОННЫЕ ВОЗДЕЙСТВИЯ

900 ACE

TURBO

900 ACE

600 ACE

МОДЕЛЬ

ШУМОВОЕ ИЗЛУЧЕНИЕ И ВИБРАЦИОННЫЕ
ВОЗДЕЙСТВИЯ

1

88 дБ @

3625 об/мин

(допустимое

отклонение

(K

wa

) 3 дБ)

79 дБ @

3625 об/мин

(допустимое

отклонение

(K

wa

) 3 дБ)

81 дБ @

3625 об/мин

(допустимое

отклонение

(K

wa

) 3 дБ)

Уровень
звуковой
мощности
(L

WA

)

Шум

88 дБ

(допустимое

отклонение

(K

pA

) 3 дБ)

79 дБ

(допустимое

отклонение

(K

pA

) 3 дБ)

81 дБ

(допустимое

отклонение

(K

pA

) 3 дБ)

Звуковое
давление
(L

pA

)

<1,27 м/с

2

при

3625 об/мин

<0,97 м/с

2

при

3625 об/мин

<2,09 м/с

2

при

3625 об/мин

На руки
(через руль)

Вибра-
ция

<0,5 м/с

2

@

3625 об/мин

<0,5 м/с

2

@

3625 об/мин

<0,5 м/с

2

@

3625 об/мин

Тело (через
сиденье)

1

: величины шумового давления и вибраций измеряются в соответствии

со стандартом ISMA 1:2014 на травяной поверхности на нейтральной
передаче или без ремня.

250

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ НОРМАМ
ЕВРАЗЭС

Зарезервировано для декларации
соответствия нормам ЕВРАЗЭС

Пометить, где применимо

252

РАДИОСИСТЕМА ЗАЩИТЫ С ЦИФРОВЫМ
КОДИРОВАНИЕМ (РЧ-КЛЮЧ D.E.S.S.)

Данное устройство соответствует Разделу 15 Тома 47 Свода федеральных
нормативных актов США и лицензионным исключениям из Технических
требований к радиоаппаратуре Министерства промышленности Канады.
Эксплуатация устройства предусматривает наличие следующих условий:
(1) данное устройство не может являться источником помех, но (2) может
быть подвержено любым помехам, в том числе тем, что могут привести к
нежелательной работе устройства.
Изменения или модификации, явно не утвержденные стороной, отвечающей
за обеспечение соответствия нормативным требованиям, могут привести
к потере владельцем права на дальнейшую эксплуатацию оборудования.
Регистрационный номер Министерства промышленности Канады: 12006A-
1001112579
Идентификационный номер Федеральной комиссии по связи США:
2ACER1001112579
Мы, как сторона ответственная за обеспечение соответствия устройства
нормативным требованиям, заявляем, что обеспечение соответствия поло-
жениям директивы Совета Европы 2014/53/EU является нашей исключи-
тельной обязанностью. Директива предусматривает обеспечение соответ-
ствия как основным, так и любым релевантным требованиям. Изделие со-
ответствует требованиям следующих директив, гармонизированных стан-
дартов и нормативов:
Директива по радиооборудованию (RED) 2014/53/EU и гармонизированные
стандарты:
EN 300 330 V2.1.1, EN 62311:2008

253

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(ДВИГАТЕЛЬ)

600 ACE

ДВИГАТЕЛЬ

Rotax 600,

жидкостное

охлаждение,

4-тактный, два

распределительных

вала верхнего
расположения

(DOHC), сухой

картер.

Тип двигателя

2

Количество цилиндров

74 мм

Диаметр цилиндра

69,7 мм

Ход

600 см³

Рабочий объем

7250 об/мин

Частота вращения коленчатого вала двигателя,
на которой двигатель развивает максимальную
мощность

900 ACE

ДВИГАТЕЛЬ

Rotax 903,

жидкостное

охлаждение,

четырехтактный, два

распределительных

вала верхнего
расположения

(DOHC), сухой картер

Тип двигателя

3

Количество цилиндров

74 мм

Диаметр цилиндра

69,7 мм

Ход

899 см³

Рабочий объем

254

900 ACE

ДВИГАТЕЛЬ

7250 об/мин

Частота вращения коленчатого вала двигателя,
на которой двигатель развивает максимальную
мощность

900 ACE TURBO

ДВИГАТЕЛЬ

Rotax 903,

жидкостное

охлаждение,

четырехтактный, два

распределительных

вала верхнего
расположения

(DOHC), сухой

картер, турбонаддув

с интеркулером

Тип двигателя

3

Количество цилиндров

74 мм

Диаметр цилиндра

69,7 мм

Ход

899 см³

Рабочий объем

7300 об/мин

Частота вращения коленчатого вала двигателя,
на которой двигатель развивает максимальную
мощность

СИСТЕМА ПОДАЧИ ТОПЛИВА

Распределённый

впрыск (EFI),
дроссельная

заслонка 46 мм с

подогревом

Подача топлива

1200 ± 200 об/мин

Холостой ход (регулировка не предусмотрена)

255

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ДВИГАТЕЛЬ)

ЭЛЕКТРООБОРУДОВАНИЕ

30 A @ 14,5 В

420 Вт или 650 Вт @

6000 об/мин

Общая выходная мощность системы

NGK MR7BI или

аналогичная

Тип

600 ACE

Свечи
зажигания

2

Количе-
ство

0,8 мм

(1)

Зазор

NGK MR8BI или

аналогичная

Тип

900 ACE

3

Количе-
ство

Не регулируется

0,6 мм - 0,7 мм

(1)

Зазор

NGK LMAR9AI-8 или

аналогичная

Тип

900 ACE TURBO

3

Количе-
ство

Не регулируется

0,7 мм - 0,8 мм

(1)

Зазор

256

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ДВИГАТЕЛЬ)

СИСТЕМА СМАЗКИ

Синтетическое масло

XPS 4T 0W40

Рекомендуемое

Тип

Моторное масло

Синтетическое масло

для четырехтактных

двигателей SAE 0W40,

соответствующее

спецификациям API

SM или SN

Если указанный
продукт
недоступен

Замена масла, 2,1 л

600 ACE

Количе-
ство

Масло заменяется с

фильтром: 3,3 л

900 ACE/
900 ACE Turbo

257

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ДВИГАТЕЛЬ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(СНЕГОХОД)

СИСТЕМА ОХЛАЖДЕНИЯ

Предварительно

смешанная

охлаждающая жидкость

с повышенным сроком

службы XPS

Рекомендуемое

Тип охлаждающей
жидкости

Этиленгликолевый

антифриз и

дистиллированная вода

(50%/50%)

или специальная

охлаждающая жидкость

для алюминиевых

двигателей

Если указанный
продукт недоступен

7,2 л

49 Ranger 600 ACE
59 Ranger 600 ACE

Объем охлаждающей
жидкости, л

7,6 л

49 Ranger PRO
49 Ranger ST

7,4 л

Все модели
Commander и 69
Ranger

СИСТЕМА ПОДАЧИ ТОПЛИВА

В топливном баке,

электрический

Топливный насос

258















содержание      ..     15      16      17      18     ..
