СИСТЕМА ПОДАЧИ ТОПЛИВА

Обычный

неэтилированный

См.

ТРЕБОВАНИЯ К

ТОПЛИВУ

Тип

600 ACE
900 ACE

Топливо

87 Pump Posted AKI

(R+M)/2
92 RON

Октановое число

Неэтилированный

бензин премиум-класса

См.

ТРЕБОВАНИЯ К

ТОПЛИВУ

Тип

900 ACE
TURBO

91 Pump Posted AKI

(RON+MON)/2

95 RON

Октановое число

37 л

Модели 49 Ranger

Объем топливного бака

42 л

Модели
Commander
Модели 59 Ranger
Модели 69 Ranger

ЭЛЕКТРООБОРУДОВАНИЕ

12 В, 30 А•ч

Commander Grand
Tourer

Аккумуляторная батарея

12 В, 18 А•ч

Все прочие модели

2 х 60/55 Вт (H-13)

Фары

0,4 / 1,4 Вт (светодиоды)

Задний фонарь и стоп-сигнал

См.

«ПРЕДОХРАНИТЕЛИ»

в разделе

«ТЕХОБСЛУЖИВАНИЕ»

Предохранители

259

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

CИСТЕМА ПРИВОДА

XPS synthetic

chaincase oil

(синтетическое масло

для картера цепной

передачи)

Рекомендуемое

Тип

Масло для
картера
цепной
передачи (при
наличии)

350 мл

Объем

21 / 53 / 116

49 Ranger 600 ACE

Передаточное
отношение
цепной
передачи

21 / 51 / 116

49 Ranger PRO 900 ACE

21 / 49 / 114

49 Ranger ST 900 ACE

21 / 51 / 116

49 Ranger ST 900 ACE 59 мм

21 / 45 / 96

Commander 900 ACE

21 / 51 / 100

59 Ranger 600 ACE
69 Ranger 900 ACE
69 Ranger SnowCruiser 900 ACE

25 / 45 / 96

Commander Limited 900 ACE
Commander Grand Tourer 900
ACE

27 / 49/ 100

Commander 900 ACE Turbo
Commander Limited 900 ACE
Turbo
Commander Grand Tourer 900
ACE Turbo

Синтетическое

трансмиссионное

масло XPS

Synchromesh

Рекомендуемое

Тип

Масло для
коробки
передач (при
наличии)

900 мл

Объем

260

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

CИСТЕМА ПРИВОДА

4,25 : 1

Низкое

900
ACE

Передаточное
отношение

2,35 : 1

Высокое

4,81 : 1

Низкое

600
ACE

2,66 : 1

Высокое

3,60 : 1

Низкое

900
ACE
Turbo

1,99 : 1

Высокое

eDrive II LC

600 ACE

Тип ведущего шкива
вариатора

pDrive Slider

900 ACE

pDrive 4S

900 ACE TURBO

2200 ± 100 об/мин

ВСЕ МОДЕЛИ

Включение, об/мин

QRS

Тип ведомого шкива вариатора

8

Количество зубьев ведущей звездочки

261

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

CИСТЕМА ПРИВОДА

40,6 см

Все модели 49 Ranger

Ширина

Гусеница

50 см

Модели Commander
без шипованных
гусениц
Модели 59 Ranger

48,9 см

Модели Commander с
шипованными
гусеницами

60 см

Модели 69 Ranger

392,3 см

49 Ranger 600 ACE
59 Ranger

Длина

414,1 см

49 Ranger PRO
49 Ranger ST

392,3 см

Все модели
Commander
и 69 Ranger

32 мм

Модели 69 Ranger

Высота
грунто-
зацепа

38 мм

Модели Commander с
шипованными
гусеницами

39 мм

49 Ranger 600 ACE

39 мм

или

59 мм

49 Ranger ST

44 мм

Модели Commander
без шипованных
гусениц
59 Ranger

59 мм

49 Ranger PRO

262

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

CИСТЕМА ПРИВОДА

См.

«НАТЯЖЕНИЕ И

ЦЕНТРОВКА

ГУСЕНИЦЫ».

Прогиб

Регулировка
гусеницы

(2)

Усилие

ТОРМОЗНАЯ СИСТЕМА

Цельный

перфорированный

диск 200 мм из

углеродистой стали

Тип

Тормоза

DOT 4

Тип

Тормозная жидкость

65 мл

Количество

Неподвижный двойной

поршень (2 x 40 мм)

Суппорт

Органический

600 ACE
900 ACE

Материал тормозных
накладок

Феррит

900 ACE TURBO

5 мм

Минимальная толщина тормозных накладок
(включая опорный диск)

4,5 мм

Минимальная толщина тормозного диска

0,25 мм

Максимально допустимое искривление
тормозного диска

ПЕРЕДНЯЯ ПОДВЕСКА

LFS

Commander Grand
Tourer
69 Ranger SnowCruiser

Тип подвески

LFS с изогнутыми

нижними A-образными

рычагами

Все прочие модели

263

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

ПЕРЕДНЯЯ ПОДВЕСКА

215 мм

49 Ranger

Максимальный ход
подвески

221 мм

49 Ranger PRO
49 Ranger ST

210 мм

Commander
Commander Limited
59 Ranger

257 мм

Commander Grand
Tourer
69 Ranger SnowCruiser

KYB 36 R

Commander Grand
Tourer
69 Ranger SnowCruiser

Тип амортизаторов

Motion Control

59 Ranger

HPG 36

Все прочие модели

Тяга

Тип стабилизатора поперечной устойчивости

ЗАДНЯЯ ПОДВЕСКА

EasyRide

ВСЕ МОДЕЛИ

Тип подвески

340 мм

Максимальный ход подвески

KYB 46 Kashima с

покрытием

Commander Grand
Tourer
69 Ranger SnowCruiser

Центра-
льный

Тип
амортиза-
торов

HPG 36

Все прочие модели

KYB 46 Kashima с

покрытием

Commander Grand
Tourer
69 Ranger SnowCruiser

Задние

HPG 36

Все прочие модели

264

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

МАССА И РАЗМЕРЫ

246 кг

49 Ranger

«Сухая» масса

271 кг

49 Ranger PRO

262 кг

49 Ranger ST

264 кг

49 Ranger ST 59 мм

265 кг

59 Ranger 600 ACE

275 кг

Commander 900 ACE

277 кг

Commander 900 ACE
с шипованными
гусеницами

283 кг

Commander 900 ACE
Turbo

285 кг

Commander 900 ACE
Turbo с шипованными
гусеницами

301 кг

Commander Limited
900 ACE

313 кг

Commander Limited
900 ACE Turbo

296 кг

Commander Grand
Tourer 900 ACE

265

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

МАССА И РАЗМЕРЫ

297 кг

Commander Grand
Tourer 900 ACE с
шипованными
гусеницами

«Сухая» масса

306 кг

Commander Grand
Tourer 900 ACE Turbo

307 кг

Commander Grand
Tourer 900 ACE Turbo
с шипованными
гусеницами

292 кг

69 Ranger 900 ACE

303 кг

69 Ranger SnowCruiser
900 ACE

338 см

49 Ranger 600 ACE

Общая длина

353 см

49 Ranger PRO

349 см

49 Ranger ST

334 см

59 Ranger 600 ACE

336 см

Модели Commander
Модели 69 Ranger

120 см

Все модели, кроме
Commander Grand
Tourer
и 69 Ranger
SnowCruiser

Общая ширина

128 см

Commander Grand
Tourer
69 Ranger SnowCruiser

266

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

МАССА И РАЗМЕРЫ

149 см

Модели 49 Ranger
Модели 59 Ranger

Общая высота

154 см

Модели Commander
69 Ranger SnowCruiser

97,5 см - 101,7 см

Все модели, кроме
Commander Grand
Tourer,
49 Ranger PRO и
69 Ranger SnowCruiser

Лыжная колея

108 см

Commander Grand
Tourer
69 Ranger SnowCruiser

92,1 см ± 2,1 см

49 Ranger PRO

Не регулируйте величину межэлектродного

зазора на свечах данного типа.

ПРИМЕЧАНИЕ

(1)

Измеряется между накладкой полоза и внутренней нижней частью
гусеницы при приложенном вертикальном усилии.

(2)

267

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СНЕГОХОД)

268

Эта страница специально

оставлена пустой

РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ
НЕИСПРАВНОСТЕЙ

НЕ РАБОТАЕТ ЭЛЕКТРИЧЕСКИЙ СТАРТЕР

1.

Выключатель двигателя установлен в положение «OFF»
(выкл.) или колпачок шнура безопасности (ключ DESS)
снят с контактного устройства.

-

Переведите выключатель двигателя в положение «ON» (вкл.) и
установите колпачок шнура безопасности на контактное устройство.

2.

Во время пуска двигателя был нажат рычаг дроссельной
заслонки.

-

Не используйте рычаг дроссельной заслонки во время пуска дви-
гателя.

КОЛЕНЧАТЫЙ ВАЛ ДВИГАТЕЛЯ ВРАЩАЕТСЯ, НО
ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ

1.

Отсутствует подача топлива в двигатель.

-

Проверьте уровень топлива в баке, при необходимости, долейте
топливо.

2.

Слишком низкое бортовое напряжение.

-

Обратитесь к авторизованному дилеру Lynx.

ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ ЧАСТОТУ ВРАЩЕНИЯ,
ДОСТАТОЧНУЮ ДЛЯ ВКЛЮЧЕНИЯ ВАРИАТОРА

1.

Система D.E.S.S. не считала код ключа D.E.S.S. в колпачке
шнура. Сигнальная лампа D.E.S.S. мигает (медленные/ко-
роткие повторяющиеся вспышки).

-

Правильно установите колпачок шнура безопасности.

2.

Система D.E.S.S. считала код, отличный от запрограмми-
рованного. Сигнальная лампа D.E.S.S. быстро мигает
(быстрые/короткие повторяющиеся вспышки).

-

Установите колпачок шнура безопасности с ключом, запрограмми-
рованным для данного снегохода.

3.

Система ЕСМ не распознает ключ DESS.

-

Обратитесь к авторизованному дилеру Lynx.

ПЛОХАЯ ПРИЕМИСТОСТЬ ДВИГАТЕЛЯ, ДВИГАТЕЛЬ
НЕ РАЗВИВАЕТ ПОЛНУЮ МОЩНОСТЬ

1.

Не завершена процедура прогрева двигателя.

-

В течение нескольких минут двигайтесь с низкой скоростью.

2.

Не завершён период обкатки двигателя.

-

Дождитесь завершения периода обкатки.

270

3.

Требуется техобслуживание ведущего и ведомого шкивов
вариатора.

-

Обратитесь к авторизованному дилеру Lynx.

4.

Перегрев двигателя.

-

Проверьте уровень охлаждающей жидкости, см. раздел ОПЕРА-
ЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.

-

Убедитесь, что теплообменник не загрязнен. Очистите при необ-
ходимости.

5.

Изношен ремень вариатора.

-

Уменьшение ширины ремня вариатора всего на 3 мм заметно
сказывается на динамических свойствах снегохода.

-

Замените ремень вариатора.

6.

Не отрегулирована гусеница.

-

Обратитесь к разделу «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ» и/или
к авторизованному дилеру Lynx для выполнения правильной регу-
лировки гусеницы.

7.

Слишком низкое давление топлива.

-

Обратитесь к авторизованному дилеру Lynx.

РАБОТА ДВИГАТЕЛЯ СОПРОВОЖДАЕТСЯ ХЛОПКАМИ
В СИСТЕМЕ ВЫПУСКА

1.

Перегрев двигателя.

-

См. пункт 4 раздела ПЛОХАЯ ПРИЕМИСТОСТЬ ДВИГАТЕЛЯ,
ДВИГАТЕЛЬ НЕ РАЗВИВАЕТ ПОЛНУЮ МОЩНОСТЬ.

2.

Нарушен угол опережения зажигания или неисправна си-
стема зажигания.

-

Обратитесь к авторизованному дилеру Lynx.

3.

Утечки в системе выпуска отработавших газов.

-

Обратитесь к авторизованному дилеру Lynx.

4.

Слишком низкое давление топлива.

-

Обратитесь к авторизованному дилеру Lynx.

ПРОПУСКИ ЗАЖИГАНИЯ

1.

Попадание воды в топливо.

-

Слейте топливо из топливной системы и залейте новое.

271

РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

НЕ ФУНКЦИОНИРУЕТ ОБОГРЕВ РУКОЯТОК РУЛЯ/РЫ-
ЧАГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

1.

Слишком низкая частота вращения коленчатого вала
двигателя.

-

Для функционирования обогрева частота вращения коленчатого
вала двигателя должна превышать 2000 об/мин.

ДВИГАТЕЛЬ ОСТАНАВЛИВАЕТСЯ

1.

Двигатель останавливается после продолжительной рабо-
ты на оборотах холостого хода.

-

Не допускайте продолжительной работы двигателя на оборотах
холостого хода. См. подраздел ПРОГРЕВ СНЕГОХОДА раздела
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ.

272

РЕКОМЕНДАЦИИ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

СИСТЕМА МОНИТОРИНГА

Сигнальные лампы, сообщения и зву-
ковые сигналы

МНОГОФУНКЦИОНАЛЬНАЯ АНАЛОГО-ЦИФРО-
ВАЯ ПАНЕЛЬ ПРИБОРОВ

Сигнальные лампы сообщают об обнаруженных неполадках или о текущем
состоянии.

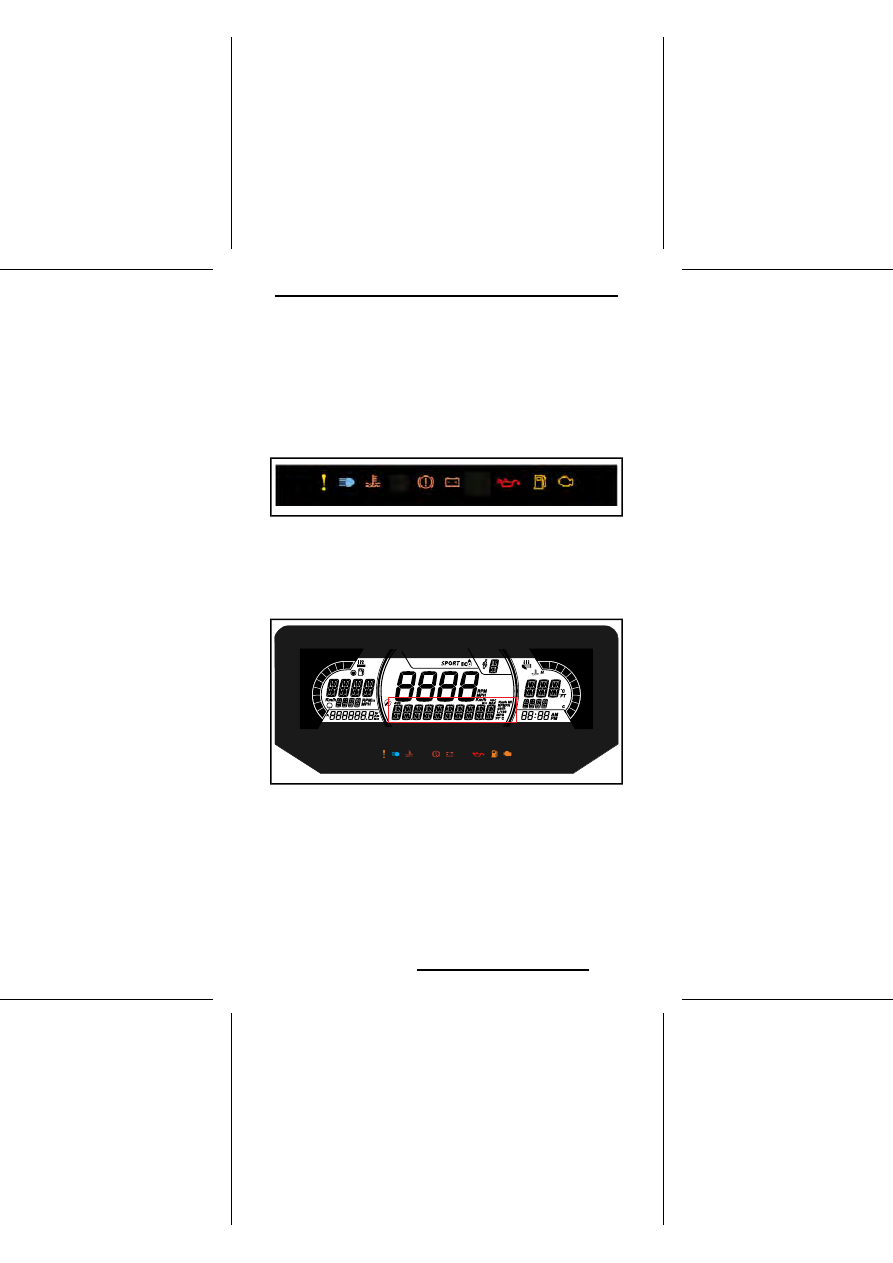

ТИПОВОЙ ВАРИАНТ – СИГНАЛЬНЫЕ ЛАМПЫ

Сигнальная лампа может включаться как одна, так и в сочетании с другой
лампой.
В дополнение к сигнальным лампам для отображения краткого описания
неисправности или информирования о текущем состоянии используется
дисплей многофункциональной панели приборов.

ЦИФРОВОЙ НИЖНИЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 7,2 ДЮЙ-
МА

273

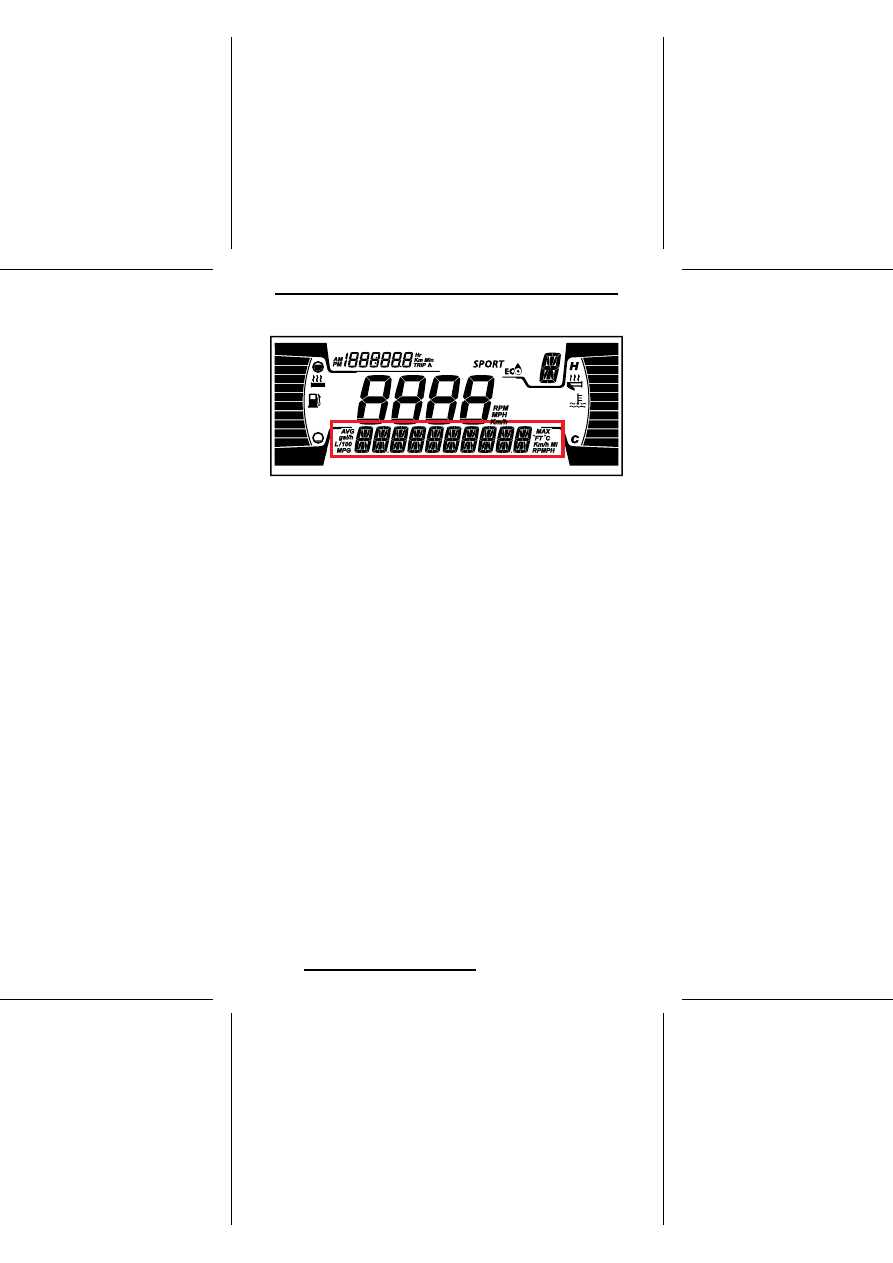

ЦИФРОВОЙ НИЖНИЙ ДИСПЛЕЙ С ДИАГОНАЛЬЮ 4,5 ДЮЙ-
МА

Отображение сообщений будет сопровождаться включением соответству-
ющих сигнальных ламп и звуковыми сигналами.
Чтобы привлечь внимание, появляются информационные сообщения и по-
даются звуковые сигналы.
Подробные сведения см. в следующей таблице.

ПРИМЕЧАНИЕ:

Некоторые перечисленные ниже сигнальные лампы и

сообщения могут отсутствовать на некоторых моделях снегоходов. Отобра-

жение информационных сообщений предусмотрено только на многофунк-

циональной аналого-цифровой панели приборов.

274

СИСТЕМА МОНИТОРИНГА

ОПИСАНИЕ

СООБЩЕНИЕ

ЗВУКОВОЙ

СИГНАЛ

СИГНА-

ЛЬНАЯ

ЛАМПА

Двигатель

перегревается,

снизьте

скорость

и

двигайтесь по рыхлому снегу
или немедленно остановите
двигатель

и

дайте

ему

остыть. Проверьте уровень
охлаждающей жидкости, см.
раздел

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ.

Если

уровень

охлаждающей

жидкости

в

норме,

а

перегрев

продолжается,

свяжитесь с дилером Lynx.
Не запускайте двигатель,
если

его

состояние

не

изменилось.

HIGH ENGINE

TEMPERATURE

(ВЫСОКАЯ

ТЕМПЕРАТУРА

ДВИГАТЕЛЯ)

1 повторяю-

щийся

долгий

звуковой

сигнал

Снизьте скорость движения
или остановите двигатель.
Дайте двигателю остыть и
вновь запустите его. Если
перегрев

устранить

не

удается,

обратитесь

к

авторизованному

дилеру

Lynx.

Не

запускайте

двигатель,

если

его

состояние не изменилось.

MUFFLER

OVERHEAT

(ПЕРЕГРЕВ

ГЛУШИТЕЛЯ)

275

СИСТЕМА МОНИТОРИНГА















содержание      ..     16      17      18      19     ..
