Снегоход LYNX RADIEN серия Utility ACE. Руководство пользователя (2021 год) - часть 16





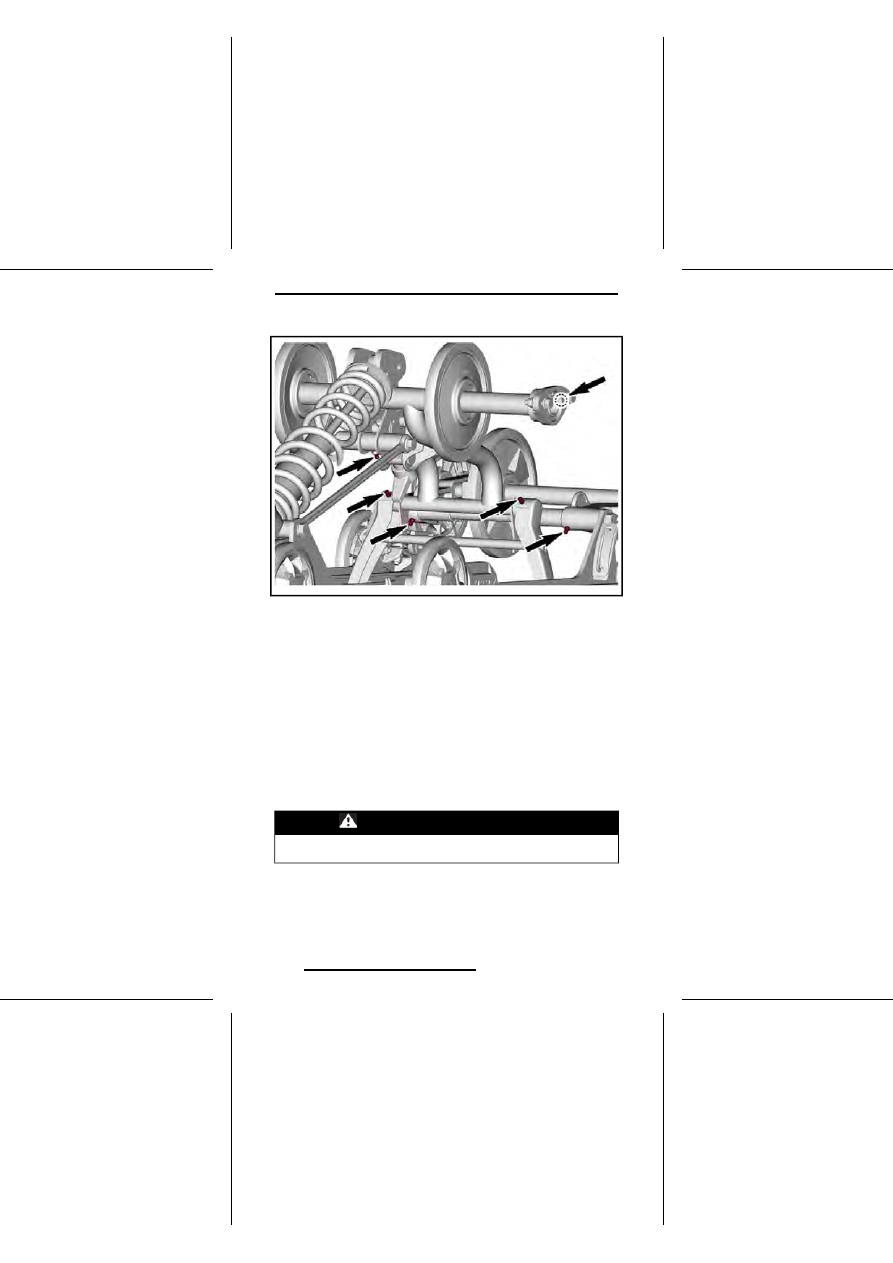

Проверка состояния рулевого управления и
передней подвески

Визуально проверьте затяжку крепёжных элементов рулевого управления
и передней подвески (шаровые опоры и шаровые шарниры рычагов и тяг
рулевого привода, болты шарнирного крепления, болты крепления лыж и
цапф лыж, и т. д.). При необходимости обратитесь к авторизованному дилеру
Lynx.

Лыжи

Состояние лыж и коньков

Проверьте состояние лыж и твёрдосплавных вставок коньков. При обнару-
жении признаков износа обратитесь к дилеру Lynx.

ПРЕДУПРЕЖДЕНИЕ

Сильно изношенные лыжи и/или коньки ухудшают управляе-
мость снегохода.

226

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Предохранители

Доступ к блоку предохранителей

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.

Расположение предохранителей

ТИПОВОЙ ВАРИАНТ — БЛОК ПРЕДОХРАНИТЕЛЕЙ

Снимите крышку держателя предохранителя

227

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Модели Commander, 59 Ranger и 69 Ranger

НОМИНАЛ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЯ

5 А

Часы/Пуск/Реле

F1

20 A

Фары

F2

10 А

Задний

фонарь/Тормоза/РАС

F3

10 А

Модуль ЕСМ /

РЧ-система /

Лямбда-зонд / Датчик

положения

распредвала

F4

10 А

Топливный

насос/Стартер

F5

15 A

Вентилятор

F6

15 A

Доп. оборудование

F7

15 A

Комбинация приборов

F8

30 A

Реверс (RER)

F10

ИДЕНТИФИКАЦИЯ РЕЛЕ

Главное реле

RY1

Реле переднего хода

RY2

Вентилятор

RY3

Движение задним ходом

RY4

Доп. оборудование

RY5

Световые приборы

RY6

228

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Модели 49 Ranger

НОМИНАЛ

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЯ

5 А

Часы/Реле

F1

15 A

Доп. оборудование

F2

10 А

Задний

фонарь/Тормоза/РАС

F3

10 А

Модуль ЕСМ /

РЧ-система /

Лямбда-зонд / Датчик

положения

распредвала

F4

10 А

Топливный

насос/двигатель

F7

15 A

Комбинация приборов

F8

15 A

Вентилятор

F9

20 A

Фары

F10

-

Главное реле

RY1

-

Вспомогательное реле

RY2

-

Реле вентилятора

RY3

-

Реле освещения

RY4

Проверка плавкого предохранителя

Проверьте и, при необходимости, замените предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Никогда не используйте плавкий предохранитель более вы-
сокого номинала, чем указанный.

Извлеките предохранитель из держателя. Проверьте, не расплавлена ли
его нить.

229

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

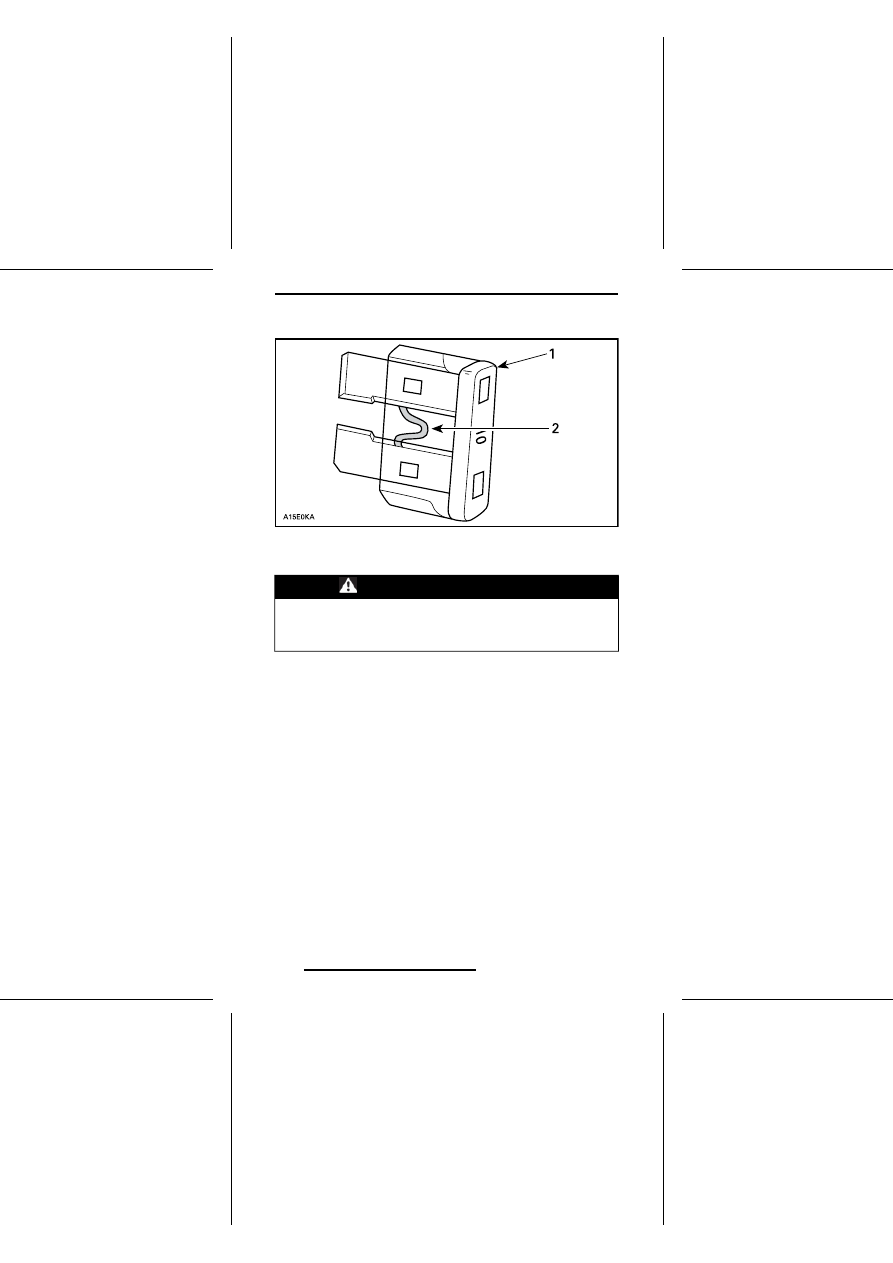

1.

Предохранитель

2.

Проверить, не расплавлена ли нить

ПРЕДУПРЕЖДЕНИЕ

Если плавкий предохранитель перегорает многократно,
установите и устраните причину неисправности перед повтор-
ным запуском двигателя. Обратитесь к авторизованному ди-
леру Lynx для обслуживания.

230

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Фары

Замена лампы фары

1.

Снимите ветровое стекло.

2.

Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

231

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

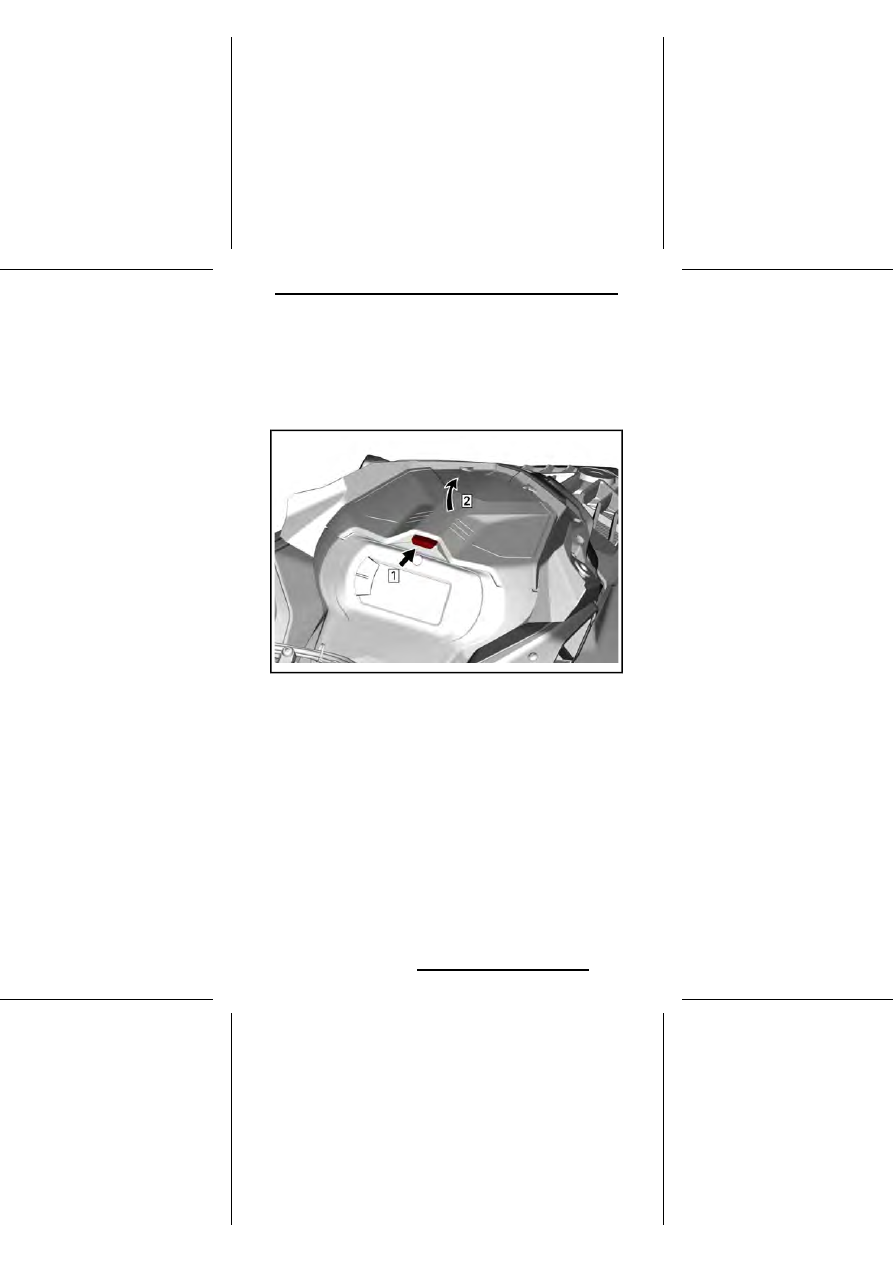

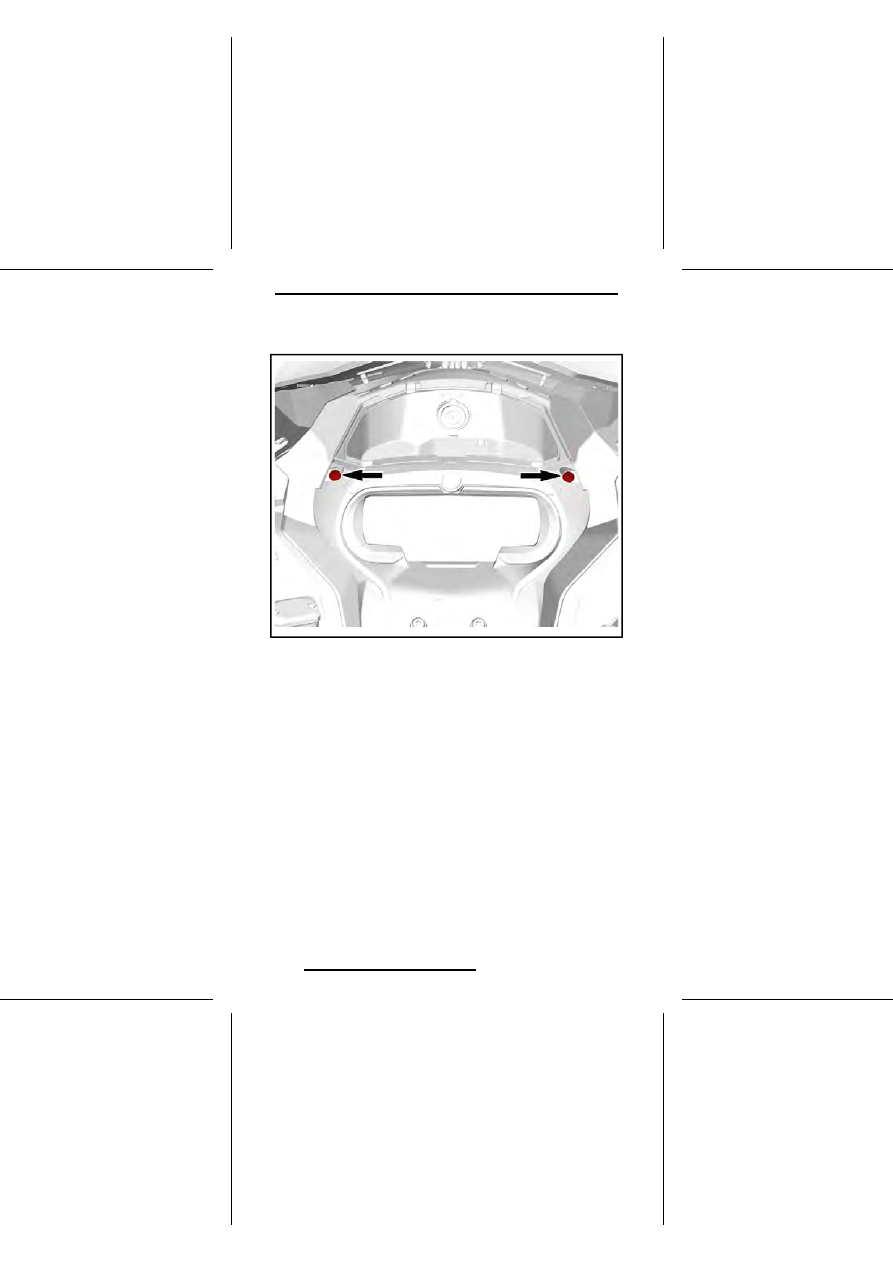

3.

Отверните болты крепления опоры приборной панели.

232

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

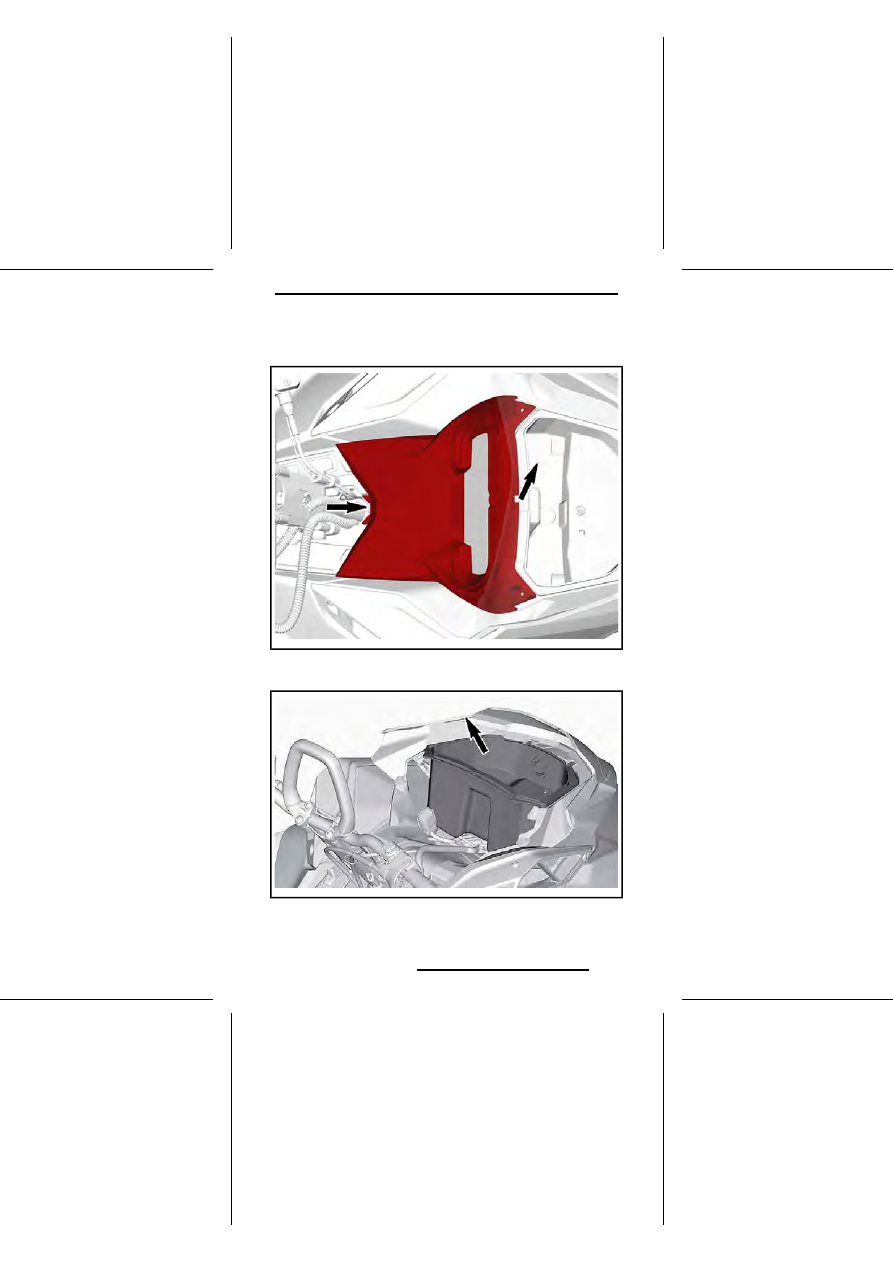

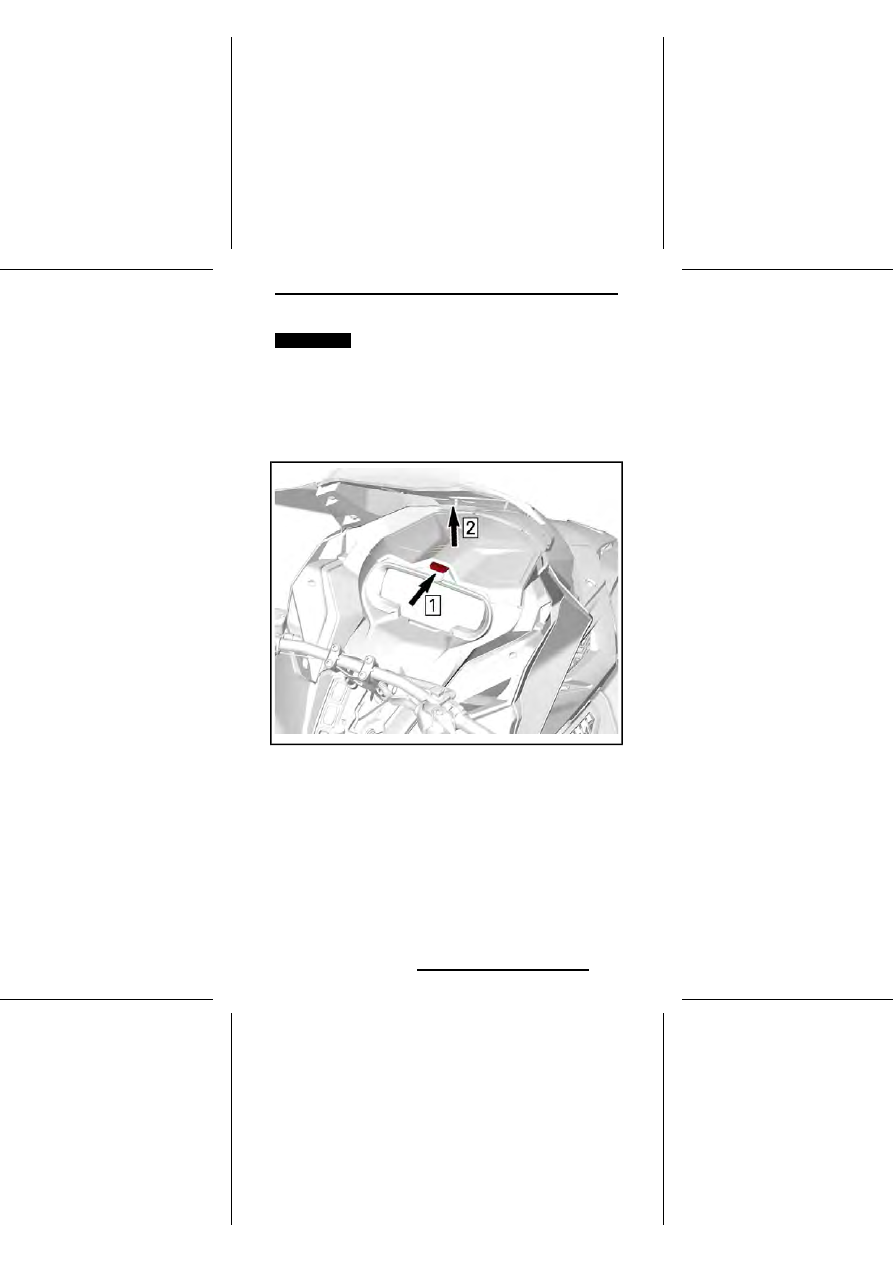

4.

Поднимите переднюю часть опоры приборной панели, а затем сместите
ее вперед, чтобы снять.

5.

Отведите опору приборной панели в сторону.

6.

Снимите багажное отделение.

7.

Отсоедините штепсельные разъемы 12 В (при наличии).

8.

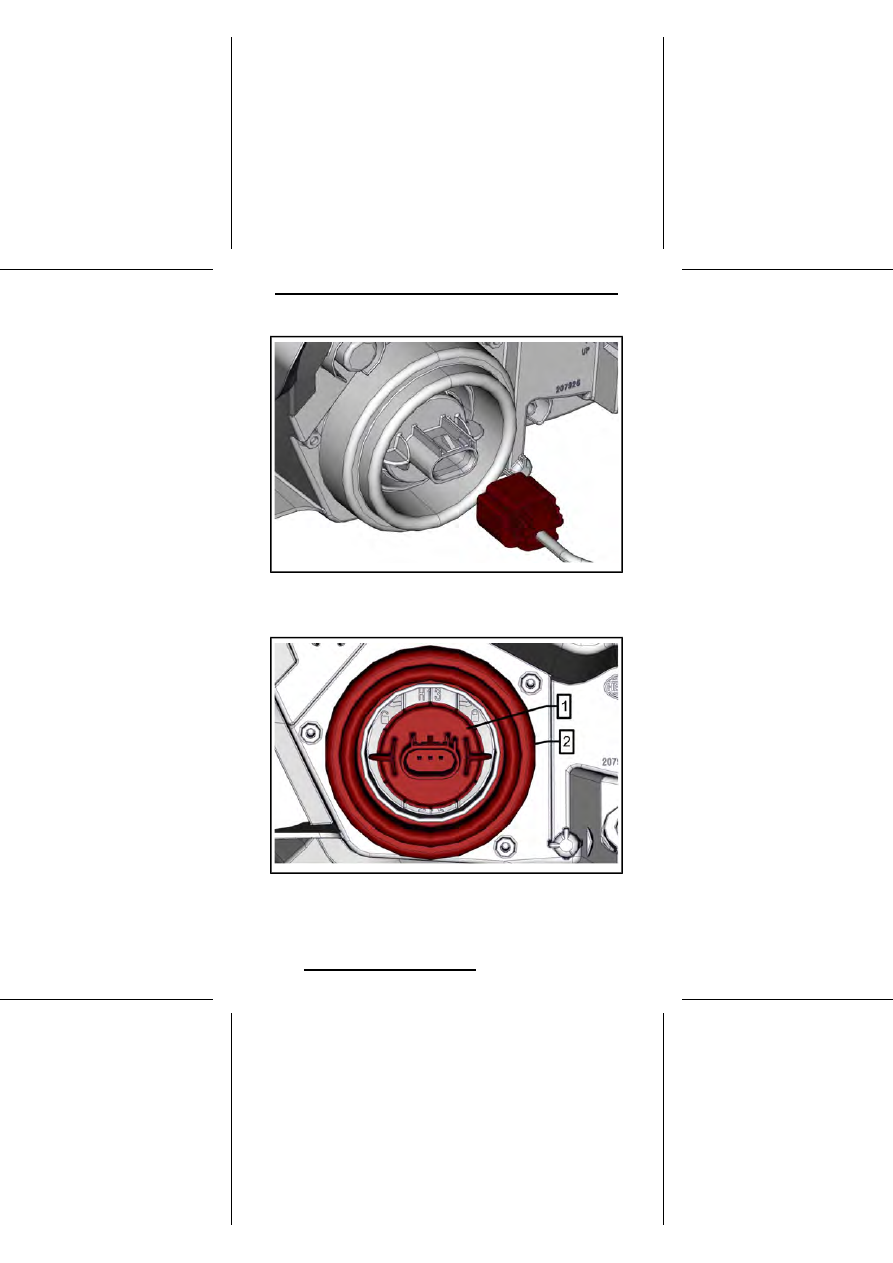

Отсоедините MAPTS и разъем лампы.

233

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

9.

Освободите лампу, повернув ее против часовой стрелки.

10. Извлеките лампу.

ПРИМЕЧАНИЕ:

Убедитесь, что уплотнение лампы осталось на месте.

1.

Лампа

2.

Уплотнение лампы

Установите лампу в последовательности, обратной снятию.

234

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

Во избежание сокращения срока службы гало-

генных ламп не касайтесь пальцами стеклянной колбы лампы.
Если вы дотронулись до стеклянной колбы, очистите ее изо-
пропиловым спиртом, который не оставляет пленку на стекле.

Убедитесь, что фары функционируют нормально.

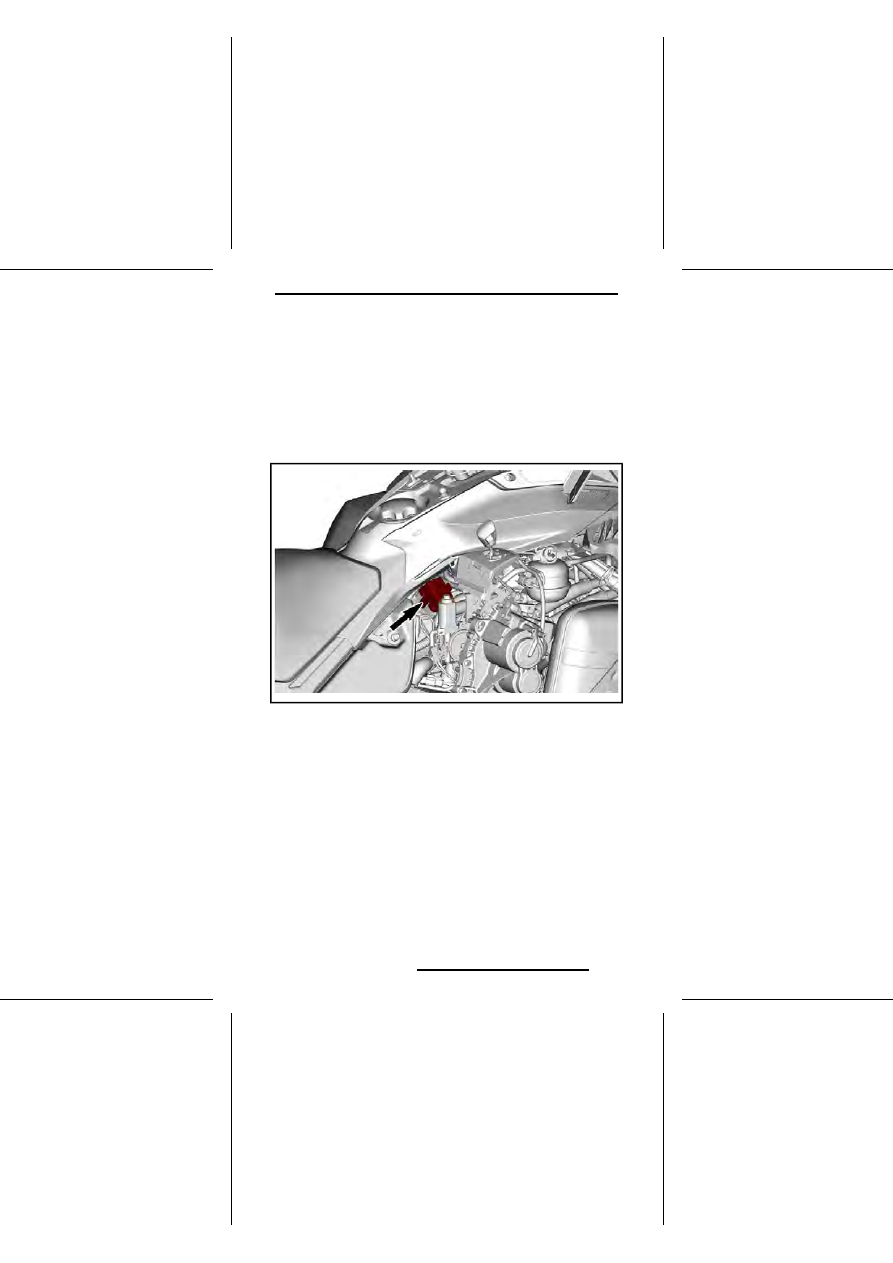

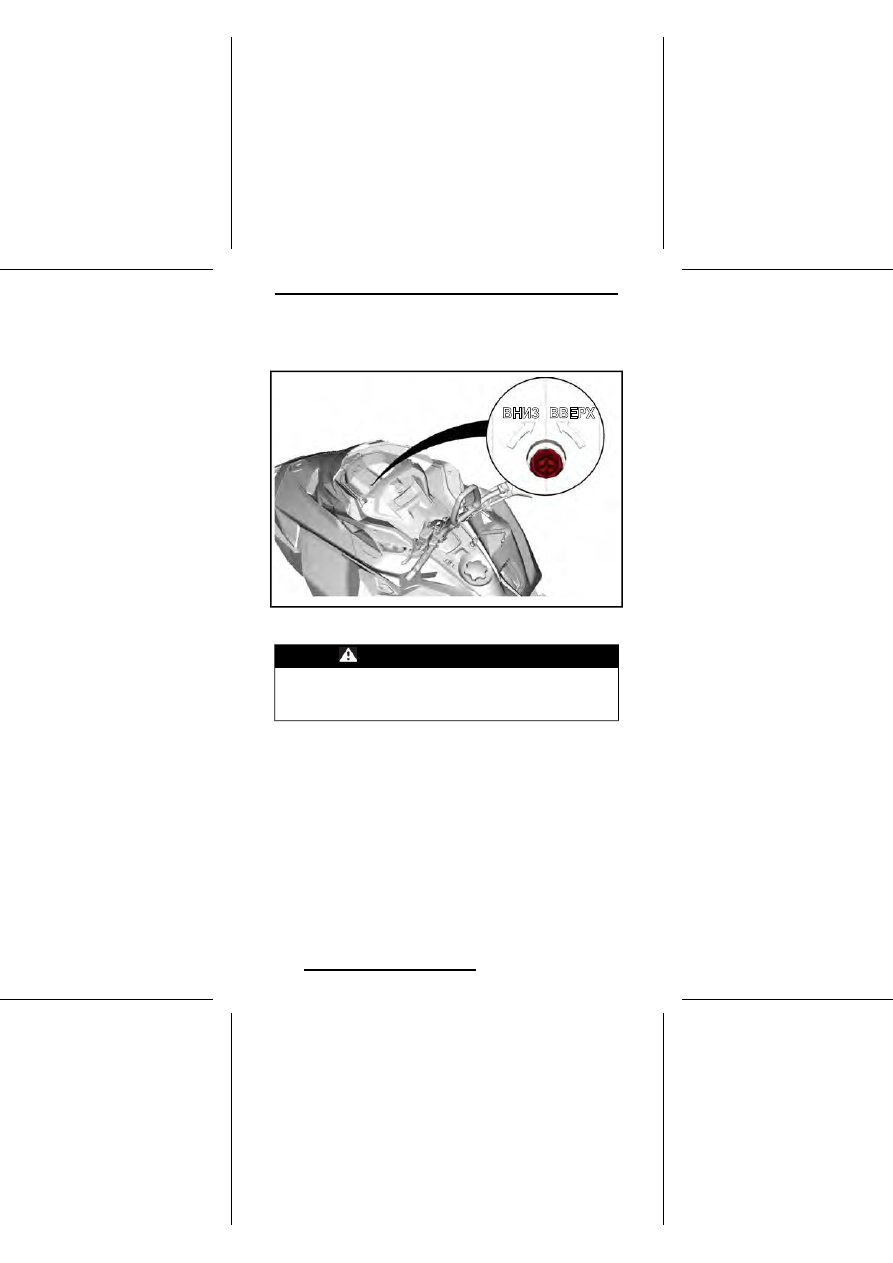

Регулировка головной оптики

Откройте багажное отделение.

ТИПОВОЙ ВАРИАНТ

235

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Вращайте регулировочный винт, чтобы добиться необходимого расположе-
ния пучка света фар.

Снятие аккумуляторной батареи

ПРЕДУПРЕЖДЕНИЕ

ЧЕРНЫЙ (–) провод аккумуляторной батареи всегда необхо-
димо отсоединять первым и подсоединять последним. Нико-
гда не заряжайте и не подзаряжайте батарею, установленную
на машине.

Модели 49 Ranger

1.

Отсоедините подогрев рукояток пассажирских поручней.

2.

Снимите сиденье и спинку.

3.

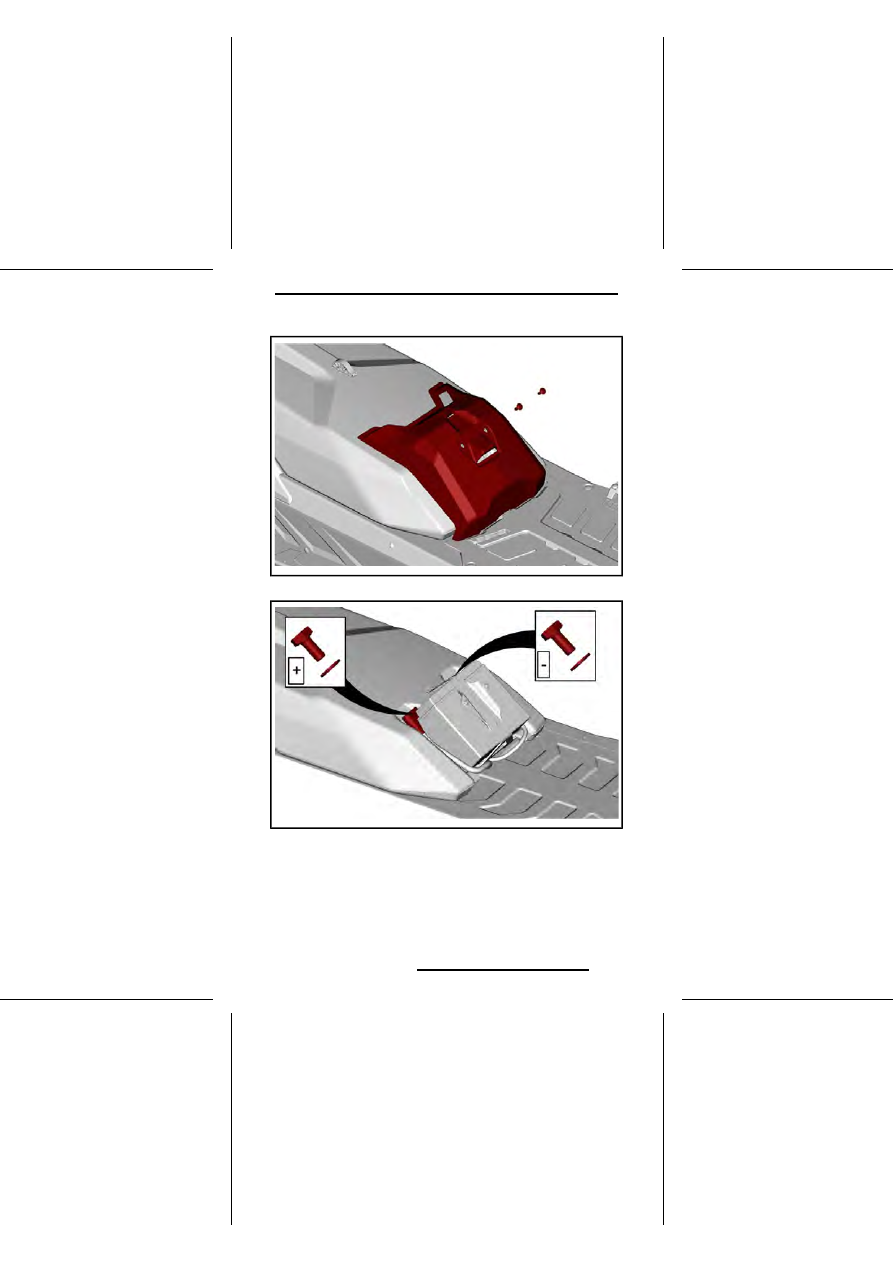

Снимите крышку батарейного отсека.

236

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

4.

Отсоедините сначала отрицательную, затем положительную клеммы.

237

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

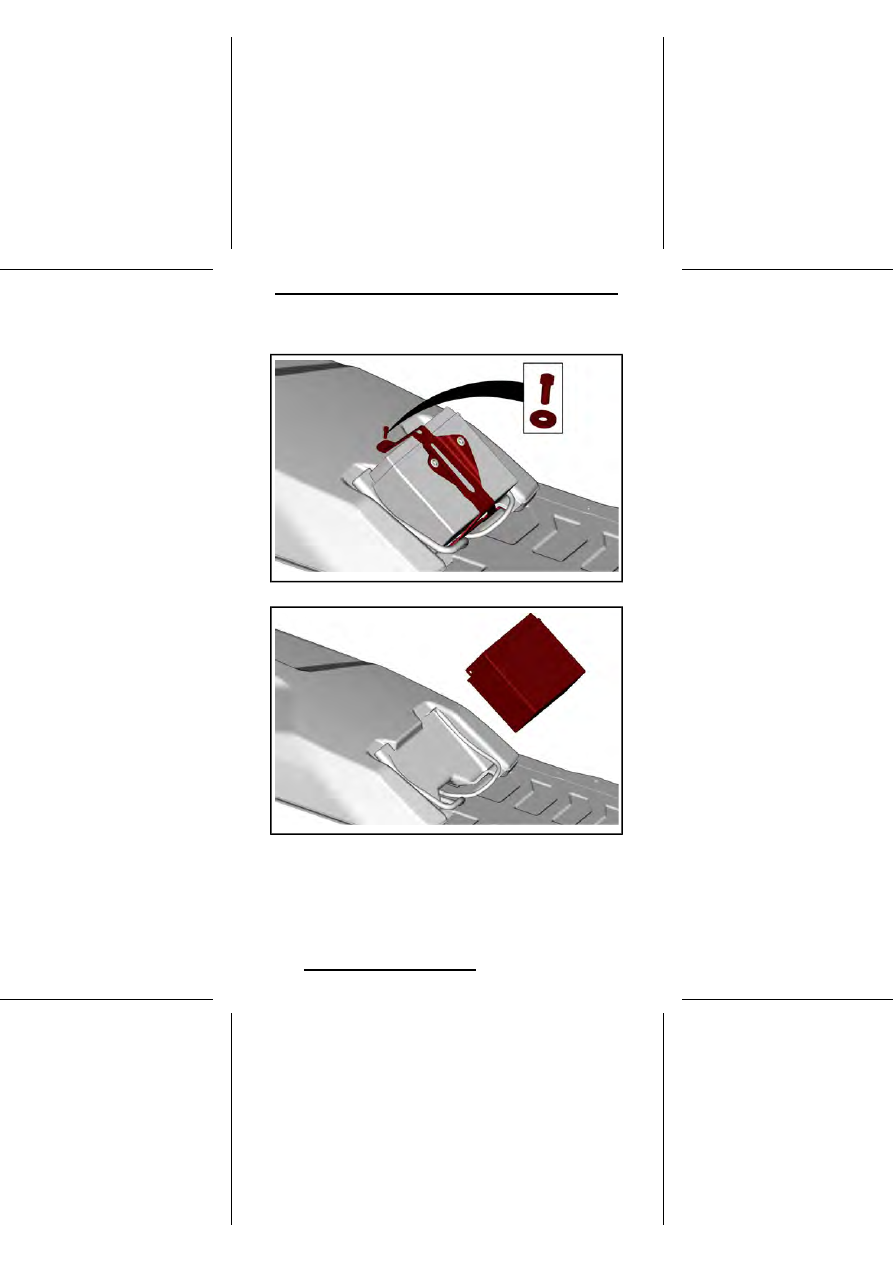

5.

Снимите кронштейн аккумуляторной батареи.

6.

Снимите аккумуляторную батарею.

Модели Commander, 59 Ranger и 69 Ranger

1.

Снимите пассажирское сиденье и спинку.

2.

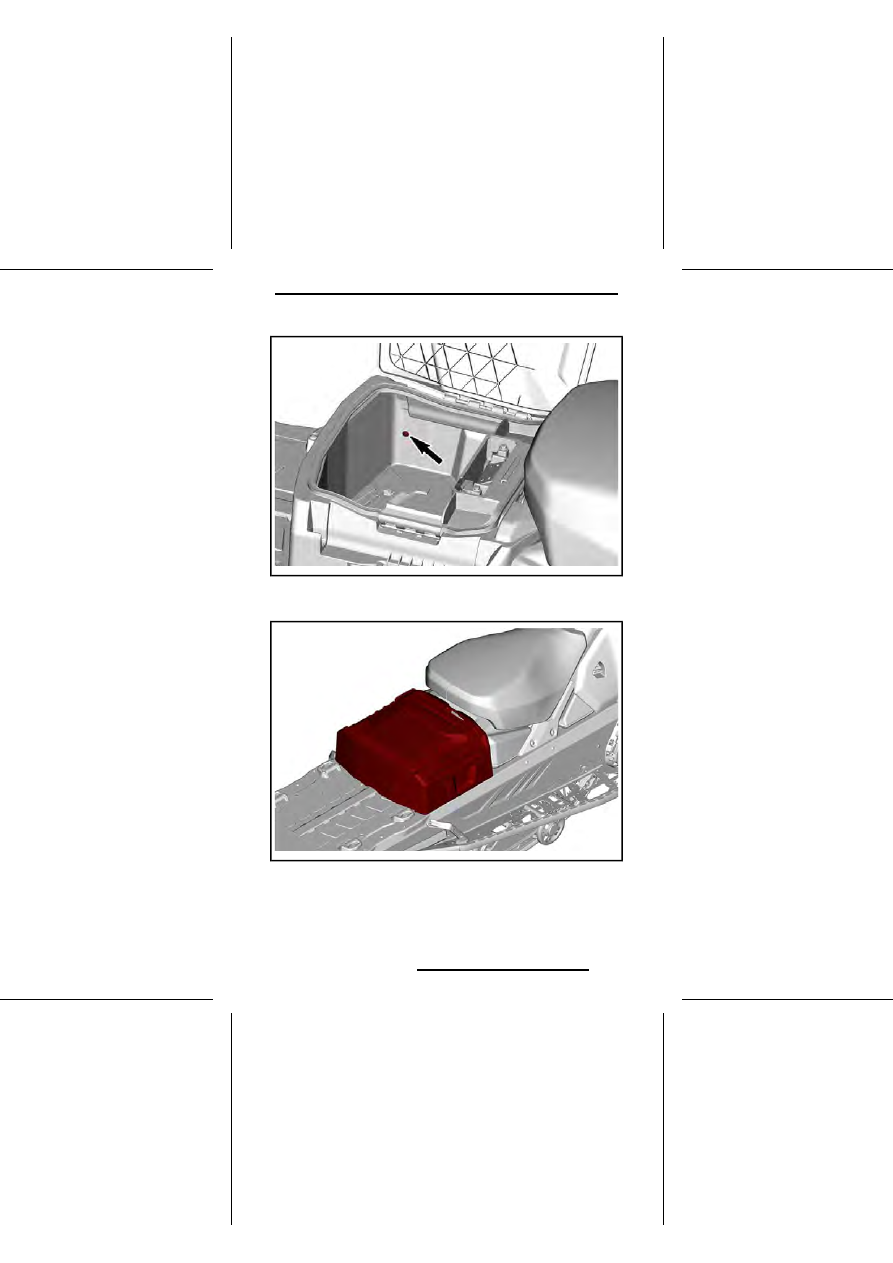

Откройте багажный кофр, снимите крышку аккумуляторной батареи и
выверните все болты крепления.

238

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПОКАЗАН ЛЕВЫЙ БОЛТ

3.

Снимите багажный кофр.

239

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

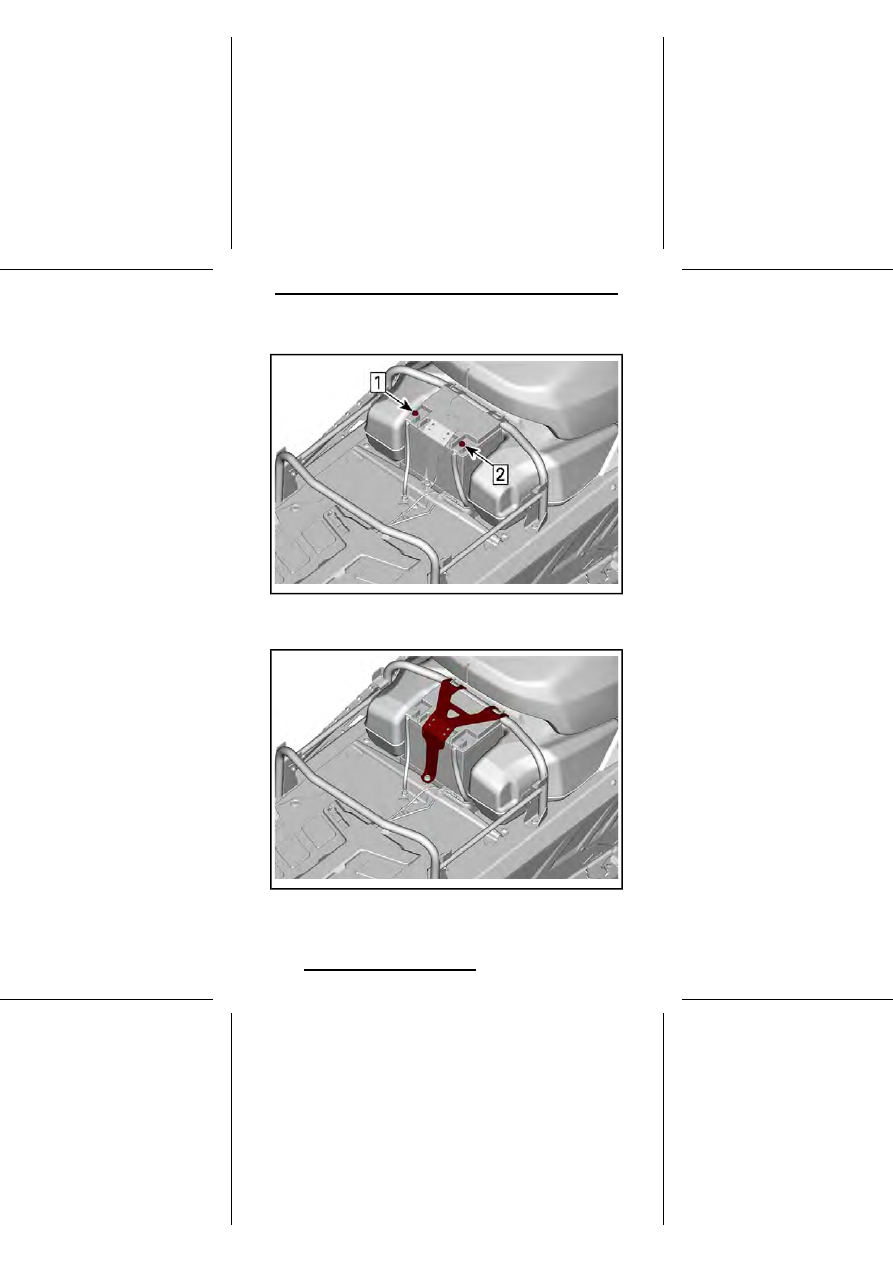

4.

Отсоедините сначала отрицательную, затем положительную клеммы.

Шаг 1:

Отсоедините отрицательную клемму

Шаг 2:

Отсоедините положительную клемму

5.

Снимите кронштейн аккумуляторной батареи.

6.

Снимите аккумуляторную батарею.

240

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

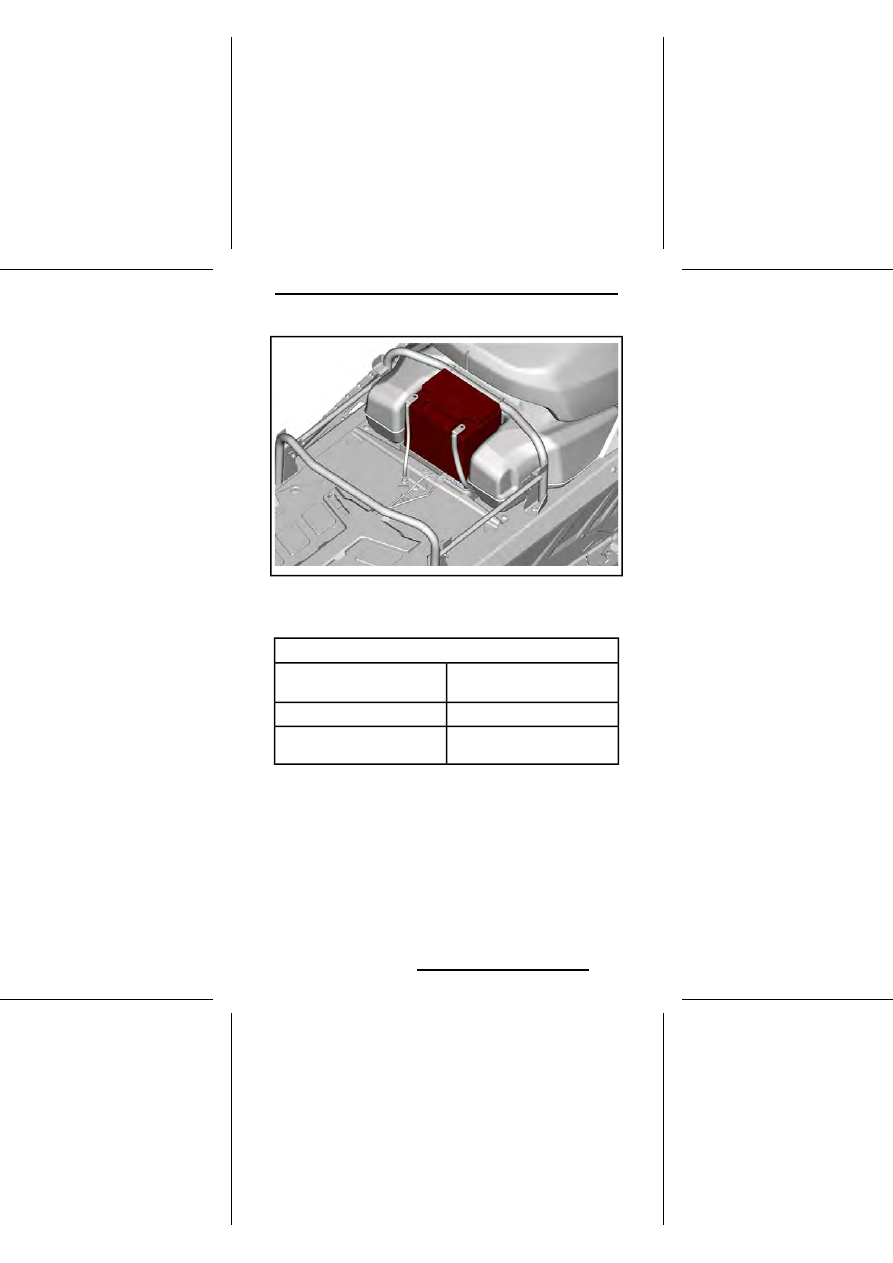

Установка аккумуляторной батареи

Установка выполняется в порядке обратном снятию. Обратите внимание
на следующее.

МОМЕНТ ЗАТЯЖКИ

10 H•м ± 2 H•м

Клеммы аккумуляторной батареи

(положительная и отрицательная)

7 H•м ± 1 H•м

Кронштейн аккумуляторной батареи

7 H•м ± 1 H•м

Винты крепления крышки

аккумуляторной батареи

Установите на место сидение, спинку и багажный кофр, если есть.

241
