Снегоход LYNX RADIEN серия Utility ACE. Руководство пользователя (2021 год) - часть 14





ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

185

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

Проведение регулярного технического обслуживания транспортного средства
является очень важным фактором для поддержания его в технически ис-
правном и безопасном для эксплуатации состоянии. Гарантийная рекламация
может быть отклонена, если неисправность возникла в результате непра-
вильного технического обслуживания и нарушения правил эксплуатации со
стороны владельца или водителя. Периодически проверяйте техническое
состояние снегохода и следуйте указаниям, приведённым в регламенте
технического обслуживания.

ПРИМЕЧАНИЕ:

Регулярное техническое обслуживание не отменяет

необходимость проведения контрольного осмотра перед каждой поездкой.

ПРЕДУПРЕЖДЕНИЕ

Невыполнение или несвоевременное выполнение техниче-
ского обслуживания транспортного средства может сделать
его эксплуатацию небезопасной.

В ТЕЧЕНИЕ ПЕРВЫХ 1500 км

Отрегулировать приводную цепь после первых 75 км

Регулировать приводную цепь каждые 500 км

Отрегулировать и отцентровать гусеницу после первых 75 км

Проверять натяжение и центровку гусеницы каждые 500 км

ПОСЛЕ ПЕРВЫХ 1500 км

Проверьте уровень масла в картере цепной передачи (при наличии).

Проверьте уровень масла в коробке передач (при наличии).

КАЖДЫЙ ГОД В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ ИЛИ ЧЕРЕЗ

КАЖДЫЕ 3000 км

(В ЗАВИСИМОСТИ ОТ ТОГО, КАКОЙ СРОК НАСТУПИТ РАНЬШЕ)

Выполнить все операции, приведенные в регламенте контрольного
осмотра снегохода перед поездкой

Проверить наличие кодов неисправностей

Зарядить аккумуляторную батарею

186

КАЖДЫЙ ГОД В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ ИЛИ ЧЕРЕЗ

КАЖДЫЕ 3000 км

(В ЗАВИСИМОСТИ ОТ ТОГО, КАКОЙ СРОК НАСТУПИТ РАНЬШЕ)

Отрегулировать приводную цепь

Проверьте натяжение, регулировку и центровку гусеницы (если
необходимо)

Проверить состояние тормозного шланга, накладок тормозных колодок
и тормозного диска

Проверить плотность охлаждающей жидкости

Проверить состояние ремня вариатора

Очистить ведущий шкив вариатора

Проверить состояние и очистить ведомый шкив вариатора

Затянуть болт крепления ведущего шкива указанным моментом

Смазать заднюю подвеску, если снегоход эксплуатируется в условиях
повышенной влажности (дождь, лужи)

Проверить состояние системы выпуска отработавших газов и убедиться
в отсутствии утечек

Затянуть болты крепления выпускного коллектора указанным моментом

Проверить состояние топливопроводов, масляных магистралей и их
соединений

Проверить состояние передней подвески

Проверьте состояние задней подвески (включая ленточные ограничители
и накладки полозьев)

Проверить состояние наконечников рулевых тяг и углы установки лыж

Отрегулировать свет фар

ЧЕРЕЗ КАЖДЫЕ 6000 км ИЛИ В ХОДЕ ПРЕДСЕЗОННОЙ ПОДГОТОВКИ

(В ЗАВИСИМОСТИ ОТ ТОГО, КАКОЙ СРОК НАСТУПИТ РАНЬШЕ)

Заменить моторное масло и фильтр

187

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

РАЗ В 2 ГОДА ИЛИ ЧЕРЕЗ КАЖДЫЕ 6000 км (В ЗАВИСИМОСТИ ОТ

ТОГО, КАКОЙ СРОК НАСТУПИТ РАНЬШЕ)

Заменить тормозную жидкость

Очистить и смазать ручной стартер (при наличии)

Заменить масло в картере цепной передачи (при наличии)

Заменить масло в коробке передач (при наличии)

РАЗ В 3 ГОДА ИЛИ ЧЕРЕЗ КАЖДЫЕ 10 000 км (В ЗАВИСИМОСТИ

ОТ ТОГО, КАКОЙ СРОК НАСТУПИТ РАНЬШЕ)

Заменить свечи зажигания

Замените прокладку на выпуске турбокомпрессора (на применимых
моделях)

КАЖДЫЕ 5 ЛЕТ

Заменить охлаждающую жидкость

Заменить топливный фильтр на выходе топливного насоса

188

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ОПЕРАЦИИ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указания для выполнения основных опе-
раций технического обслуживания.

ПРЕДУПРЕЖДЕНИЕ

Остановите двигатель, снимите ключ DESS и выполняйте
техническое обслуживание, следуя описанным ниже процеду-
рам. Если не выполнять указания по выполнению операций
технического обслуживания, то есть вероятность получения
травм от горячих или подвижных частей, от системы электро-
оборудования, химикатов и других опасностей.

ПРЕДУПРЕЖДЕНИЕ

Если в ходе снятия/установки потребовалось снимать
крепёжные элементы (например, самоконтрящиеся части и
др.), всегда заменяйте их новыми.

Охлаждающая жидкость

ПРЕДУПРЕЖДЕНИЕ

Не открывайте крышку расширительного бачка, когда двига-
тель горячий.

Проверка уровня охлаждающей жидкости

Откройте правую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.
Проверять уровень охлаждающей жидкости следует при комнатной темпе-
ратуре и снятой крышке расширительного бачка. При этом уровень жидкости
должен располагаться вровень с меткой нижнего уровня на расширительном
бачке.

ПРИМЕЧАНИЕ:

При низкой температуре уровень охлаждающей жидкости

может быть чуть ниже метки на стенке бачка.

Если необходимо добавить большое количество охлаждающей жидкости,
а также для её замены, обращайтесь к авторизованному дилеру Lynx.

189

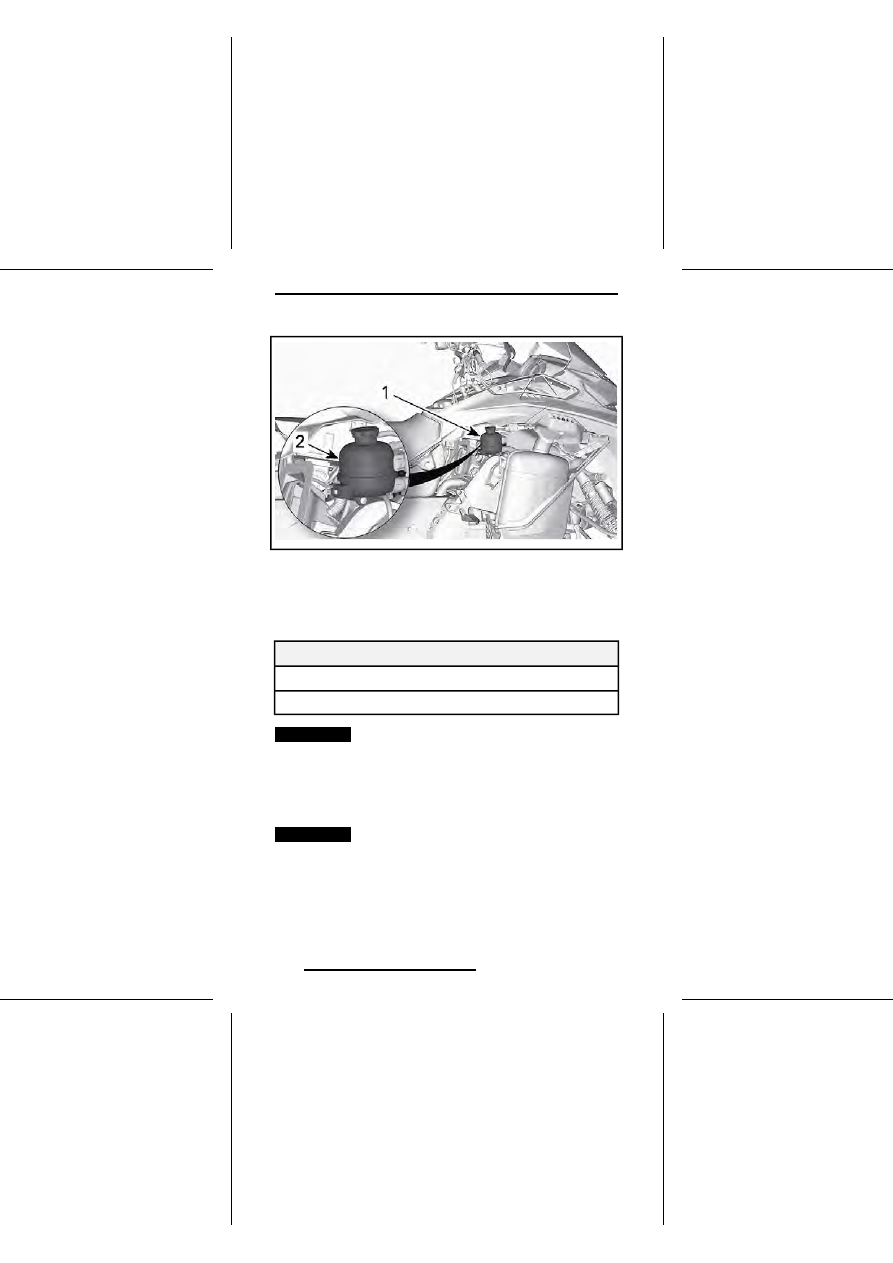

ТИПОВОЙ ВАРИАНТ

1.

Расширительный бачок.

2.

Метка «COLD»

Рекомендуемая охлаждающая жидкость

РЕКОМЕНДУЕМАЯ ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ XPS

EXTENDED LIFE PRE-MIXED COOLANT

50-процентный раствор антифриза в дистиллированной воде

ВНИМАНИЕ

Используйте специально предназначенный ан-

тифриз на основе этиленгликоля с содержанием ингибиторов
коррозии для двигателей внутреннего сгорания из алюминия.

Моторное масло

Проверка уровня моторного масла

ВНИМАНИЕ

Проверяйте и, при необходимости, доводите до

нормы уровень моторного масла перед каждой поездкой.

Не

допускайте перелива.

Эксплуатация двигателя с неправиль-

ным уровнем масла может серьезно его повредить. Насухо
вытирайте все потеки.

190

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Установите снегоход на ровную горизонтальную поверхность и выполните
проверку уровня масла в следующей последовательности:
1.

Запустите двигатель и дайте ему прогреться до нормальной рабочей
температуры. Двигатель достигает нормальной рабочей температуры,
когда задний теплообменник становится тёплым — это является при-
знаком того, что термостат открыт.

2.

Дайте двигателю поработать на оборотах холостого хода приблизитель-
но в течение 30 секунд.

3.

Остановите двигатель.

4.

Откройте левую боковую панель, см. раздел

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ.

5.

Снимите защитный кожух ремня вариатора, см.

ЗАЩИТНЫЙ КОЖУХ

РЕМНЯ ВАРИАТОРА.

6.

Извлеките масляный щуп и протрите его.

7.

Полностью вставьте масляный щуп в маслоналивную трубку.

8.

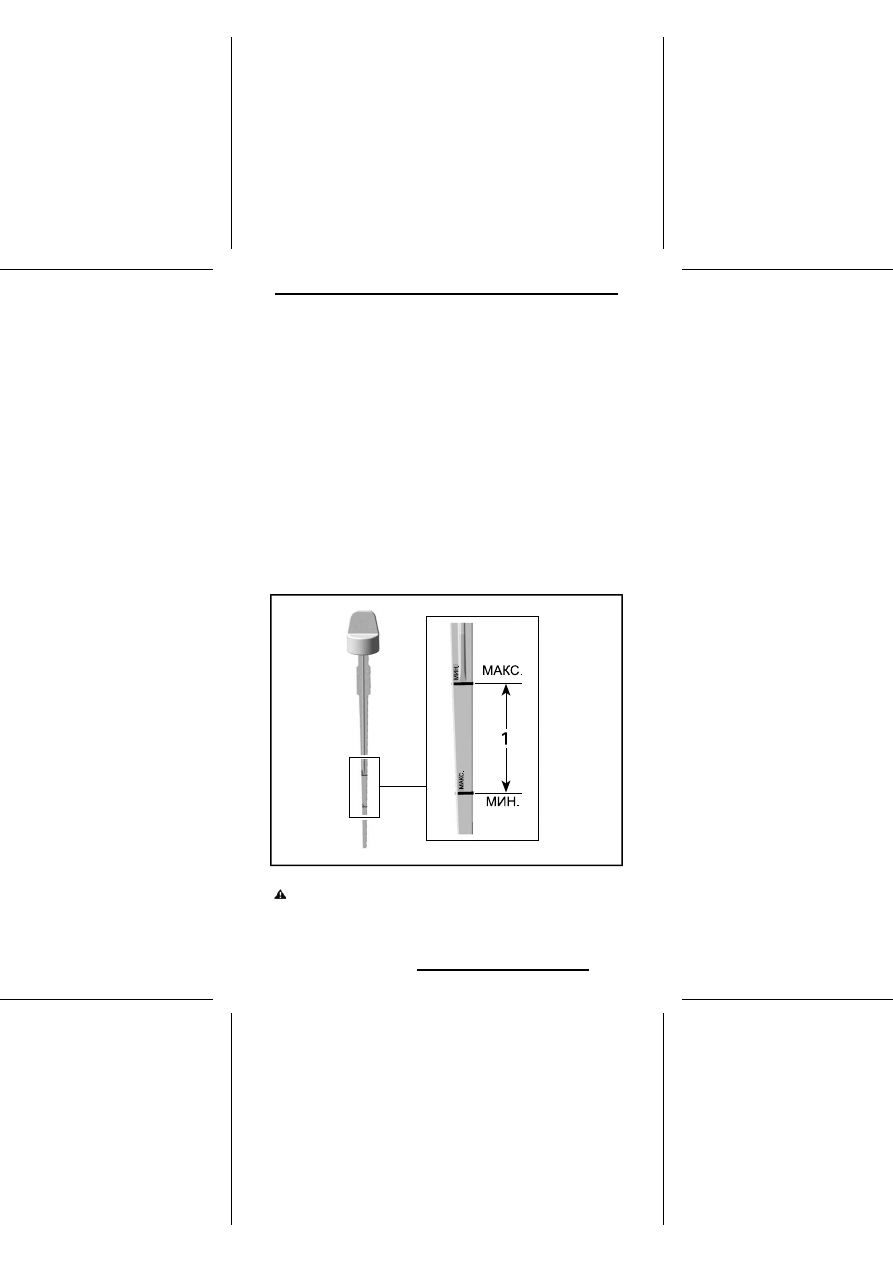

Вновь извлеките масляный щуп и проверьте уровень масла. Уровень
масла должен располагаться между метками «MIN» и «MAX», см. рис.
Долейте моторное масло при необходимости.

1.

Уровень масла между метками «MIN» и «MAX».

ОСТОРОЖНО!

Моторное масло может быть очень горячим.

191

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРЕДУПРЕЖДЕНИЕ

Вытирайте насухо все потеки масла. Масло является продук-
том, опасным в пожарном отношении.

Замена моторного масла

ОСТОРОЖНО!

Моторное масло может быть очень горячим.

Дождитесь, пока моторное масло остынет.

ВНИМАНИЕ

Моторное масло и масляный фильтр заменяются

одновременно.

1.

Прогрейте двигатель до нормальной рабочей температуры.

2.

Установите мотовездеход на ровной горизонтальной площадке.

3.

Снимите левую боковую панель.

4.

Извлеките щуп.

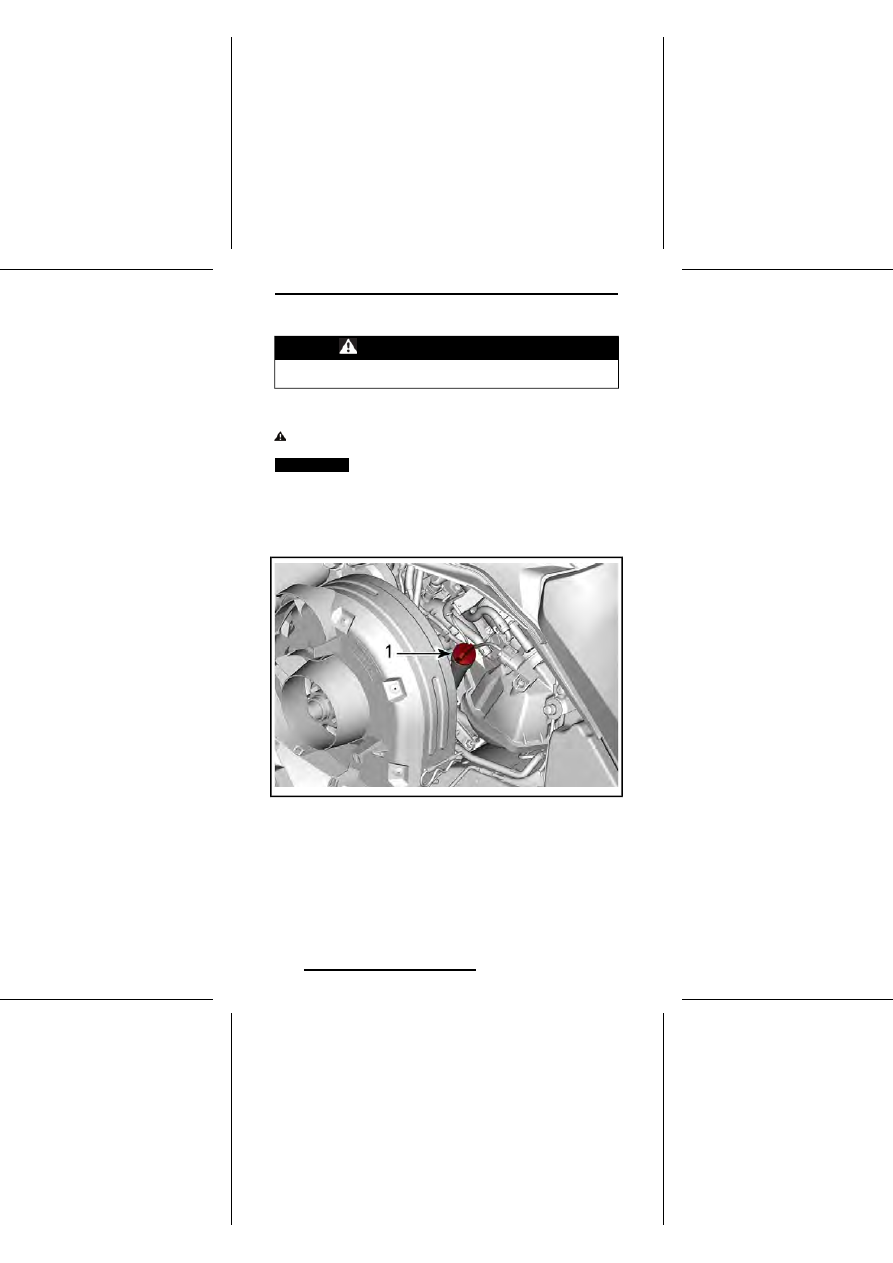

ЛЕВАЯ СТОРОНА МАШИНЫ

1.

Щуп масляного бака

5.

Снимите

МАСЛЯНЫЙ ФИЛЬТР, см. описание операции в текущем

разделе.

6.

Доступ к пробке сливного отверстия осуществляется из-под транспорт-
ного средства.
6.1

Выверните один винт крепления крышки технологического
отверстия и ослабьте другой.

192

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

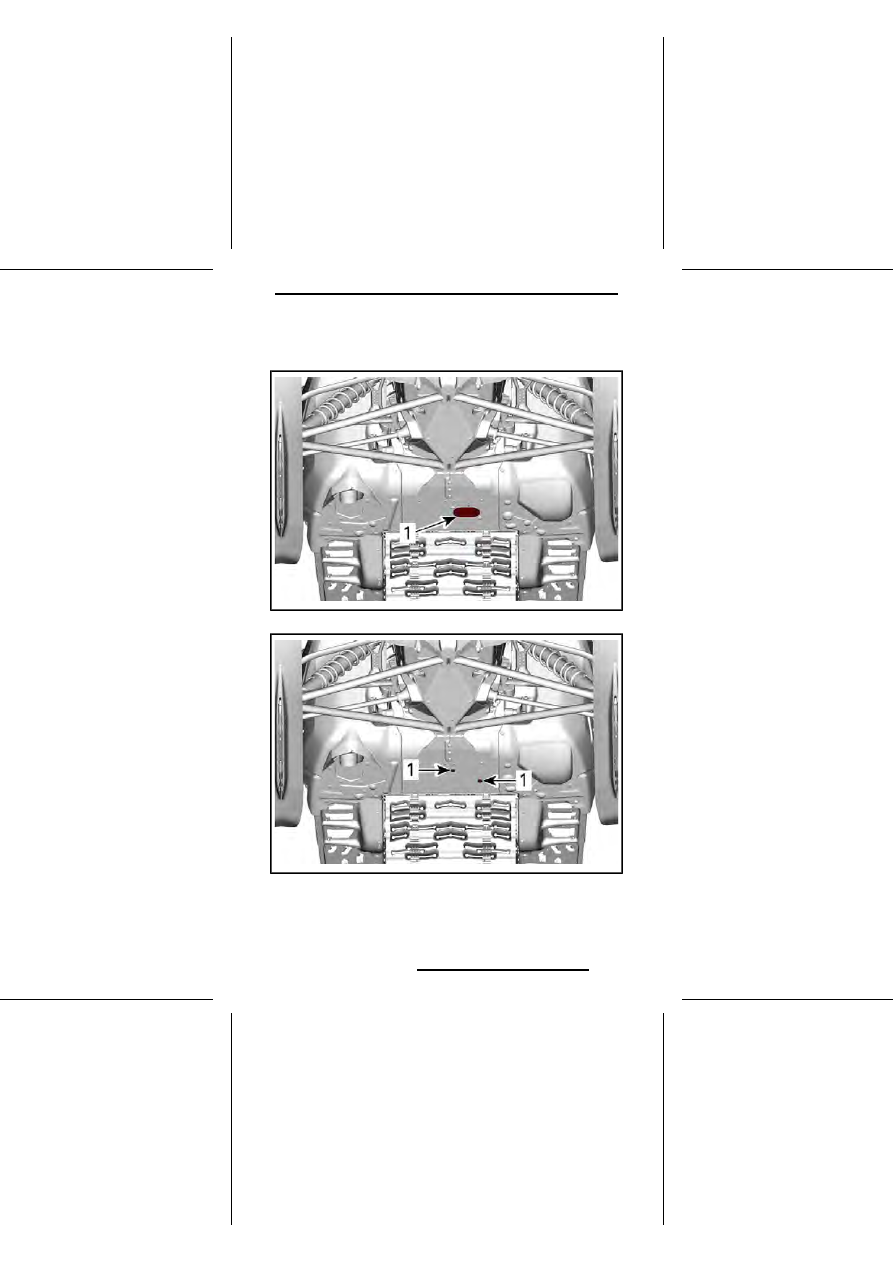

6.2

Поверните крышку и откройте технологическое отверстие в
поддоне.

1.

Сервисная крышка

ПОВЕРНИТЕ СЕРВИСНУЮ КРЫШКУ

1.

Винты крепления

7.

Очистите поверхность, прилегающую к пробке отверстия для слива
масла.

193

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

8.

Установите подходящую емкость под технологическое отверстие под-
дона.

9.

Выверните пробки сливных отверстий в следующей последовательно-
сти.
9.1

Пробка основного сливного отверстия.

9.2

Пробка дополнительного сливного отверстия.

ПОД ДВИГАТЕЛЕМ

1.

Пробка основного сливного отверстия.

2.

Пробка дополнительного сливного отверстия

10. Полностью слейте моторное масло.
11. Установите

НОВЫЕ

уплотнительные шайбы на пробки сливных от-

верстий.

ВНИМАНИЕ

Повторное использование уплотнительных шайб

не допускается. Всегда устанавливайте новые.

194

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

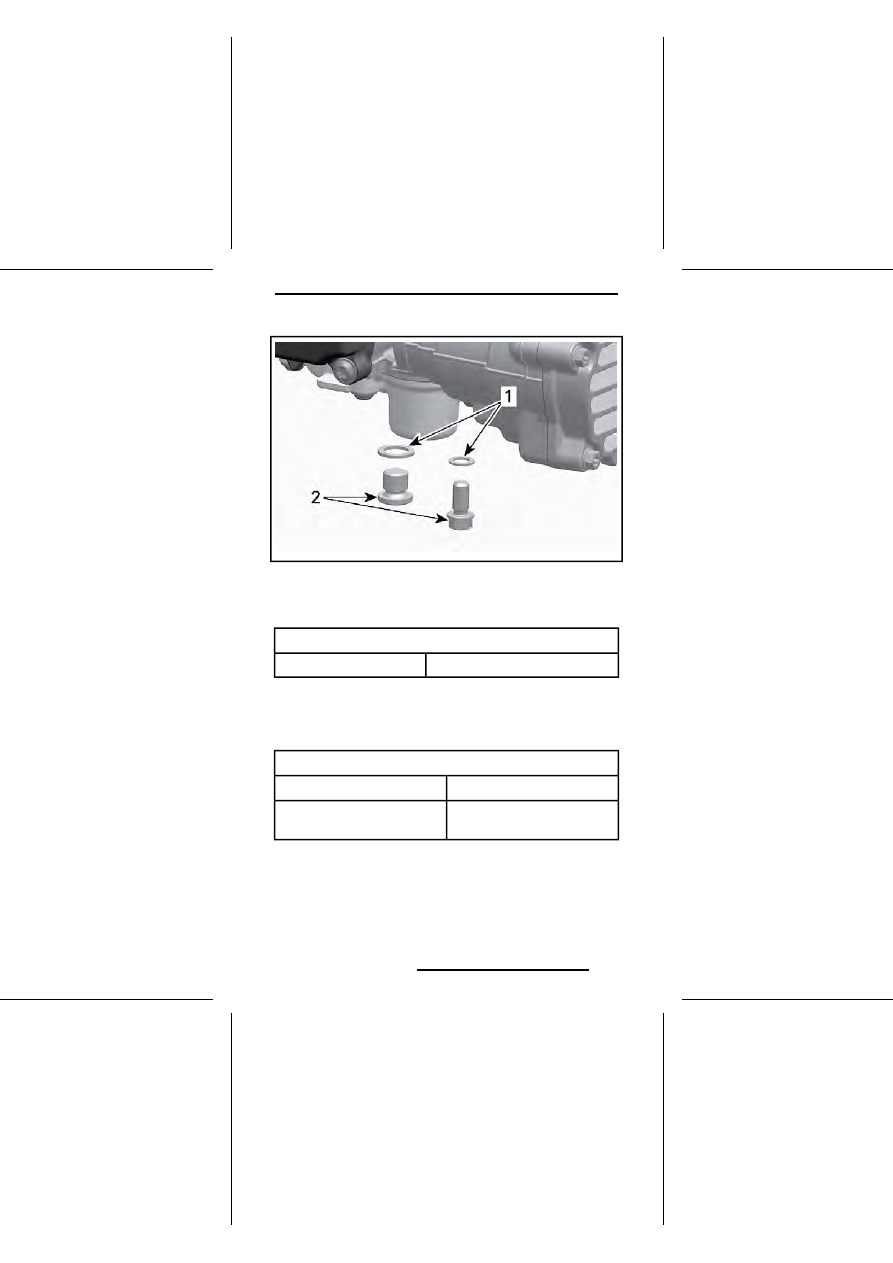

1.

Уплотнительная шайба

2.

Пробка сливного отверстия

12. Установите пробки сливных отверстий и затяните их рекомендуемым

моментом.

МОМЕНТ ЗАТЯЖКИ

20 H•м ± 2 H•м

Пробки сливных отверстий

13. Установите новый

МАСЛЯНЫЙ ФИЛЬТР, см. описание операции в те-

кущем разделе.

14. Залейте рекомендованное масло и доведите уровень в масляном баке

до нормы.

ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ МОТОРНОГО МАСЛА (ВКЛ. ФИЛЬТР)

2,1 л

600 ACE

3,3 л

900 ACE

900 ACE TURBO

15. Установите щуп в масляный бак и затяните его.
16. Запустите двигатель и дайте ему поработать на оборотах холостого

хода в течение нескольких минут.

17. Убедитесь в отсутствии утечек.
18. Остановите двигатель и проверьте уровень масла, как описано в теку-

щем разделе. Долейте при необходимости.

195

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

19. Утилизируйте отработавшее масло и фильтр в соответствии с требо-

ваниями действующего природоохранного законодательства.

Масляный фильтр

Замена масляного фильтра двигателя

Снятие масляного фильтра

1.

Снимите правую боковую панель.

2.

Очистите поверхности, прилегающие к крышке масляного фильтра.

3.

Снимите:
-

Винты крепления крышки масляного фильтра

-

Крышку масляного фильтра с уплотнительным кольцом

-

Масляный фильтр.

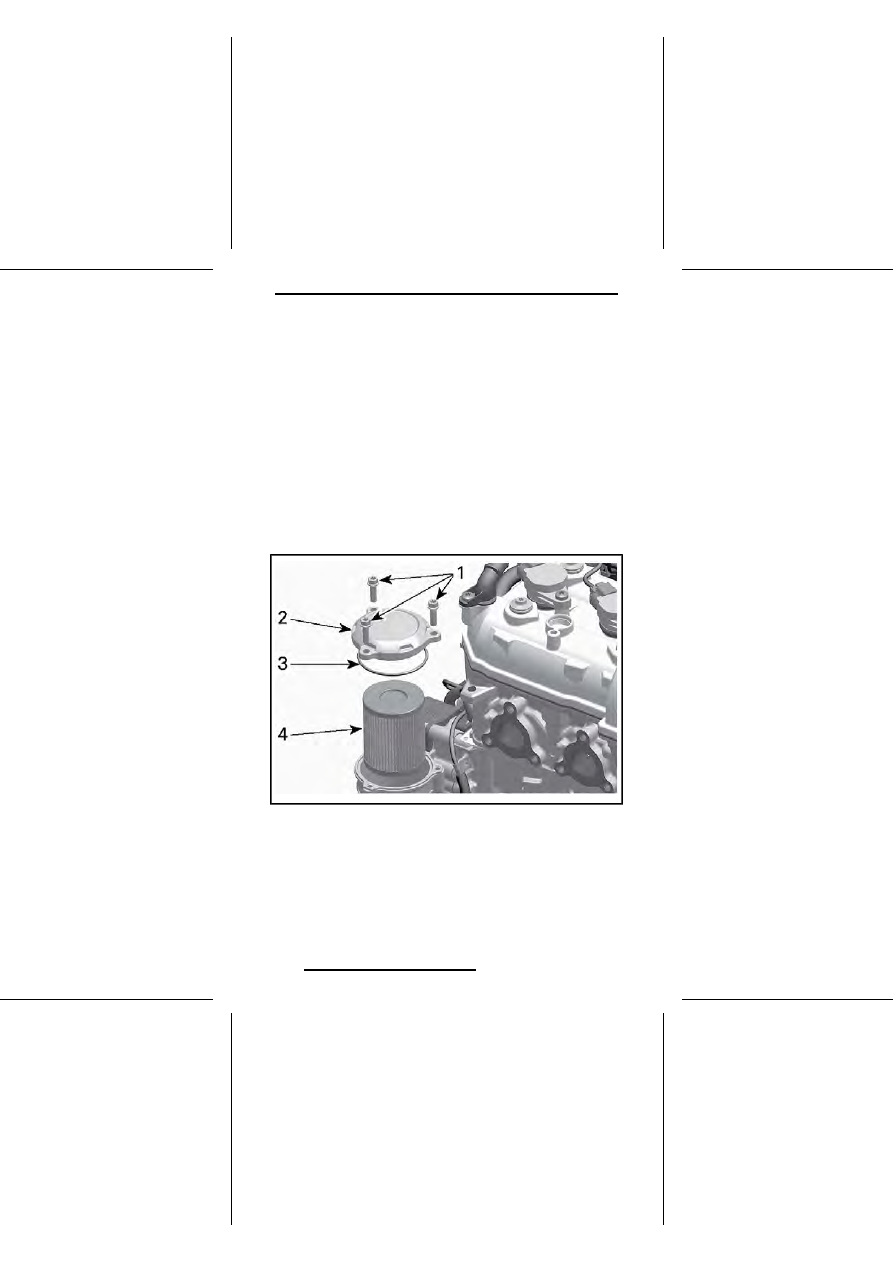

1.

Винты крепления крышки масляного фильтра

2.

Крышка масляного фильтра

3.

Уплотнительное кольцо

4.

Масляный фильтр

4.

Утилизируйте фильтр в соответствии с требованиями действующего
природоохранного законодательства.

196

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

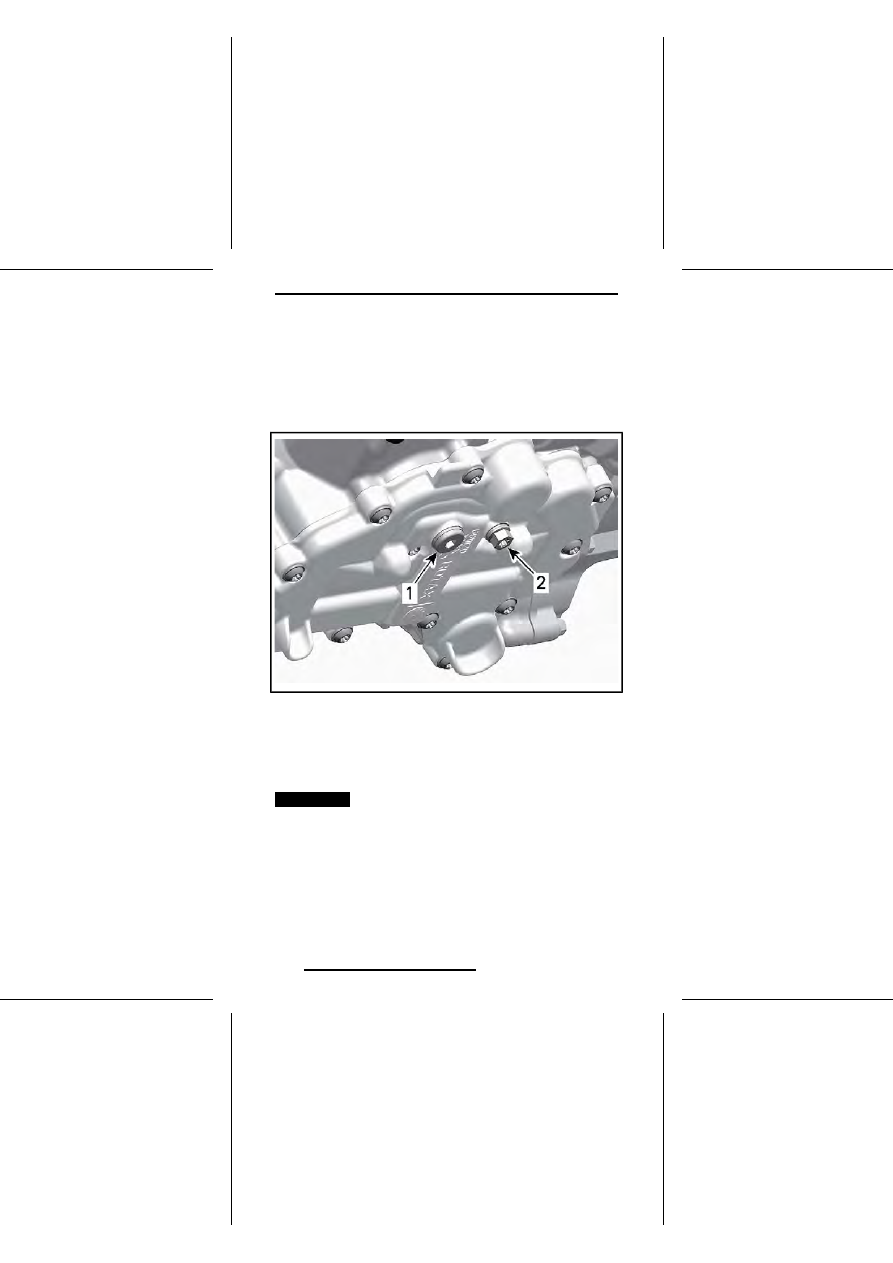

Установка масляного фильтра

1.

Проверьте впускное и выпускное отверстия, расположенные в корпусе
масляного фильтра (интегрированного в крышку магнето), на наличие
загрязнений.

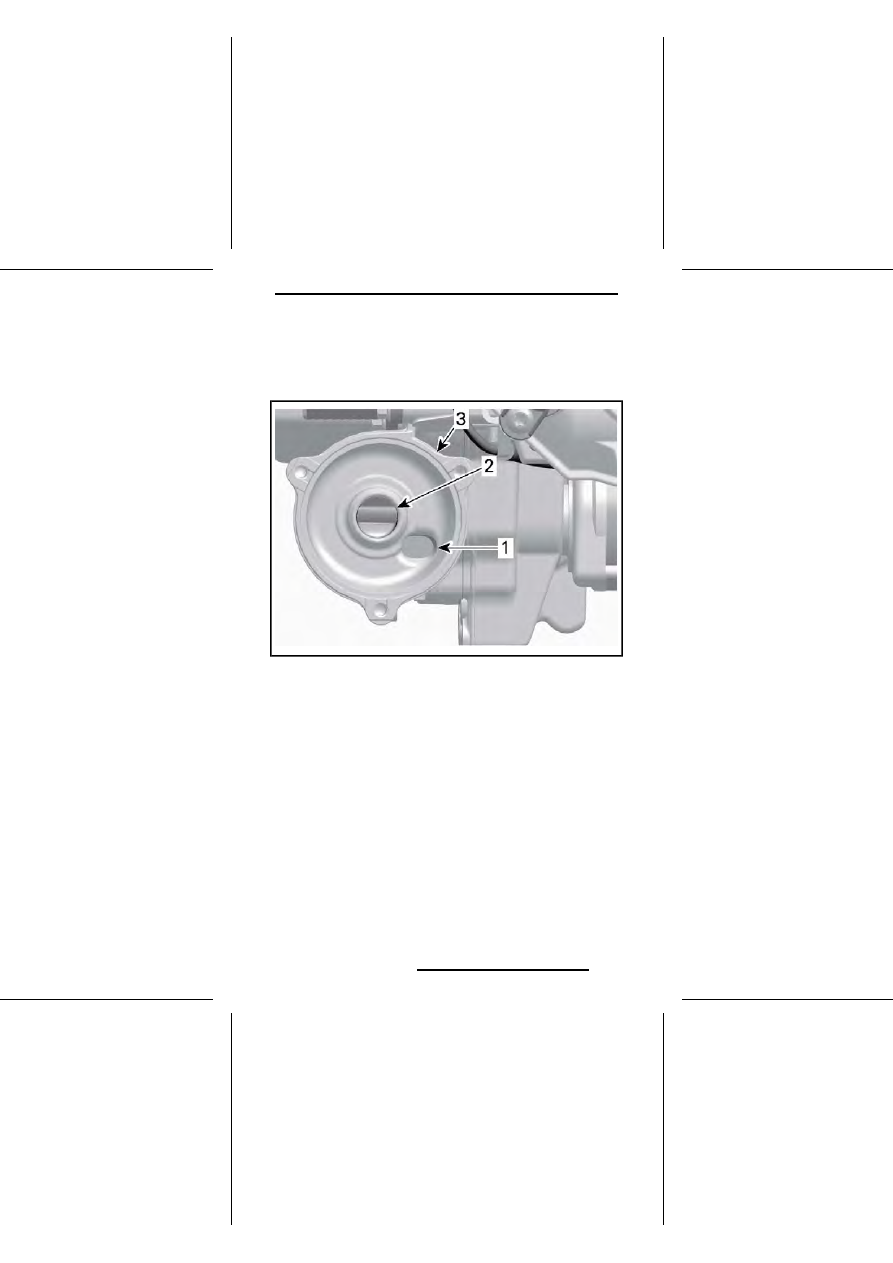

1.

Впускное отверстие — от масляного насоса

2.

Выпускное отверстие — в систему смазки

3.

Корпус масляного фильтра

2.

Установите

НОВОЕ

уплотнительное кольцо на крышку масляного

фильтра.

3.

Вставьте новый фильтр в крышку.

4.

Нанесите масло на уплотнительные кольца фильтра и крышки.

197

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

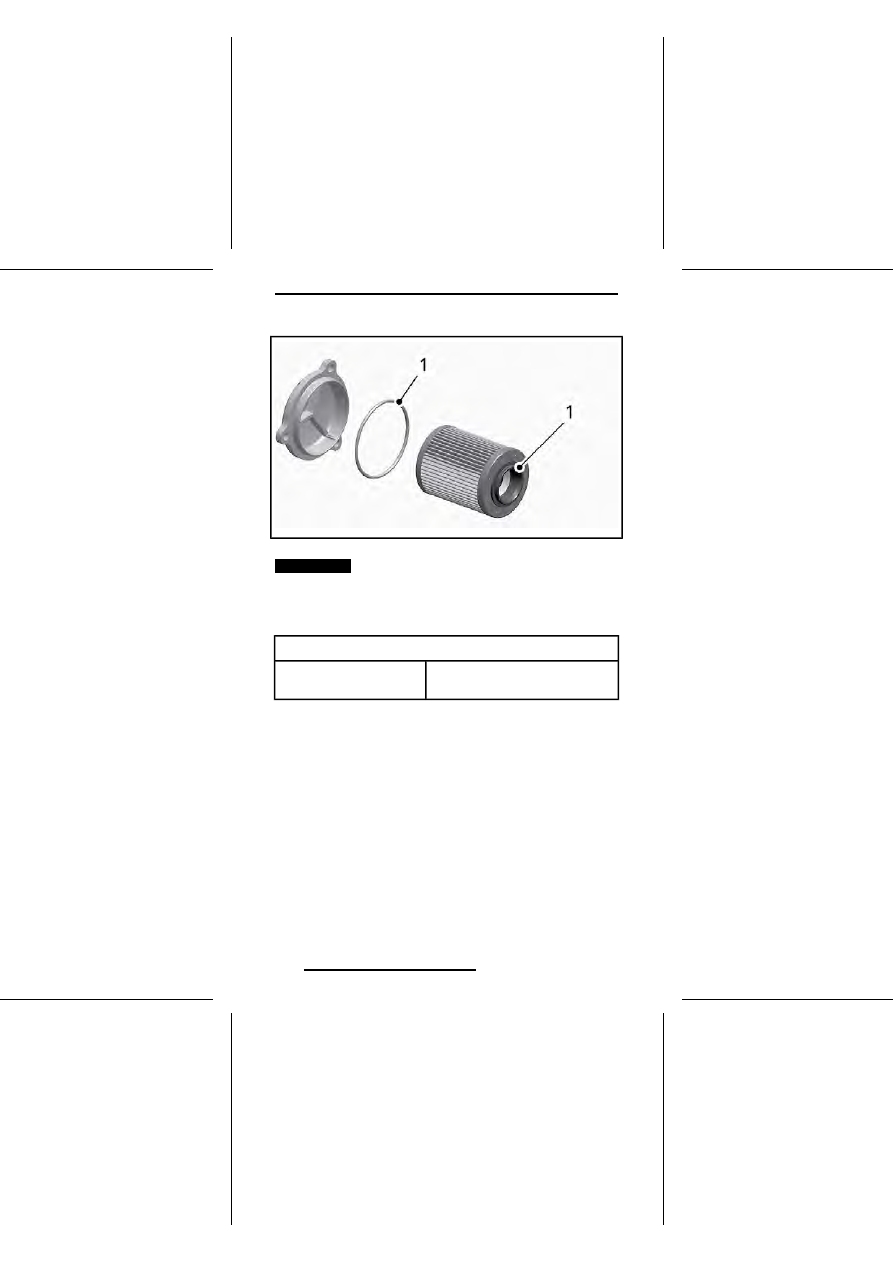

1.

Нанести моторное масло

ВНИМАНИЕ

Не защемите уплотнительное кольцо при уста-

новке фильтра и крышки.

5.

Установите крышку масляного фильтра.

6.

Затяните винты крепления крышки масляного фильтра указанным мо-
ментом.

МОМЕНТ ЗАТЯЖКИ

10 H•м ± 1 H•м

Винты крепления крышки

масляного фильтра

7.

Удалите подтеки масла с двигателя.

Выхлопная система

Проверка системы выпуска отработавших
газов

Выхлопная труба глушителя должна располагаться по центру отверстия в
нижнем поддоне. Труба не должна иметь коррозионных повреждений и не-
плотностей в соединениях. Проверьте надёжность крепления трубы.
Проверьте состояние крепёжных пружин, замените их в случае необходи-
мости.
Система выпуска предназначена для снижения уровня шума работающего
двигателя и улучшения его мощностных характеристик. В некоторых странах
внесение изменений в конструкцию выхлопной системы запрещено законом.

198

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

Отсутствие какого-либо компонента системы

выпуска, его конструктивные изменения или повреждения
могут стать причиной серьёзных неисправностей двигателя.

Свечи зажигания

Проверка состояния или замена свечей зажигания должны выполняться
авторизованным дилером Lynx. Операции проверки состояния или замены
свечей зажигания требуют от исполнителей глубоких технических знаний.
Поэтому рекомендуется доверить выполнение этих операций квалифици-
рованным сотрудникам авторизованного дилерского центра Lynx.

Тормозная жидкость

Рекомендуемая жидкость

Пользуйтесь тормозной жидкостью DOT 4 из герметичной упаковки. Жидкость
в открытой упаковке может быть загрязнена или могла впитать влагу из
воздуха.

ПРЕДУПРЕЖДЕНИЕ

Пользуйтесь тормозной жидкостью DOT 4 из герметичной
упаковки. Во избежание серьёзного повреждения тормозной
системы запрещается использование тормозных жидкостей,
не рекомендуемых типов, также запрещается смешивать
разные типы жидкости для пополнения бачка.

ВНИМАНИЕ

Тормозная жидкость может повредить окрашен-

ные или пластиковые поверхности. Соблюдайте осторожность.
Если жидкость пролилась, тщательно промойте это место во-
дой.

Проверка уровня тормозной жидкости

ВНИМАНИЕ

Во время проверки уровней эксплуатационных

жидкостей снегоход должен стоять на ровной горизонтальной
поверхности.

Проверьте уровень тормозной жидкости (DOT 4) в бачке. При необходимости
долейте тормозную жидкость (DOT 4).

199

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

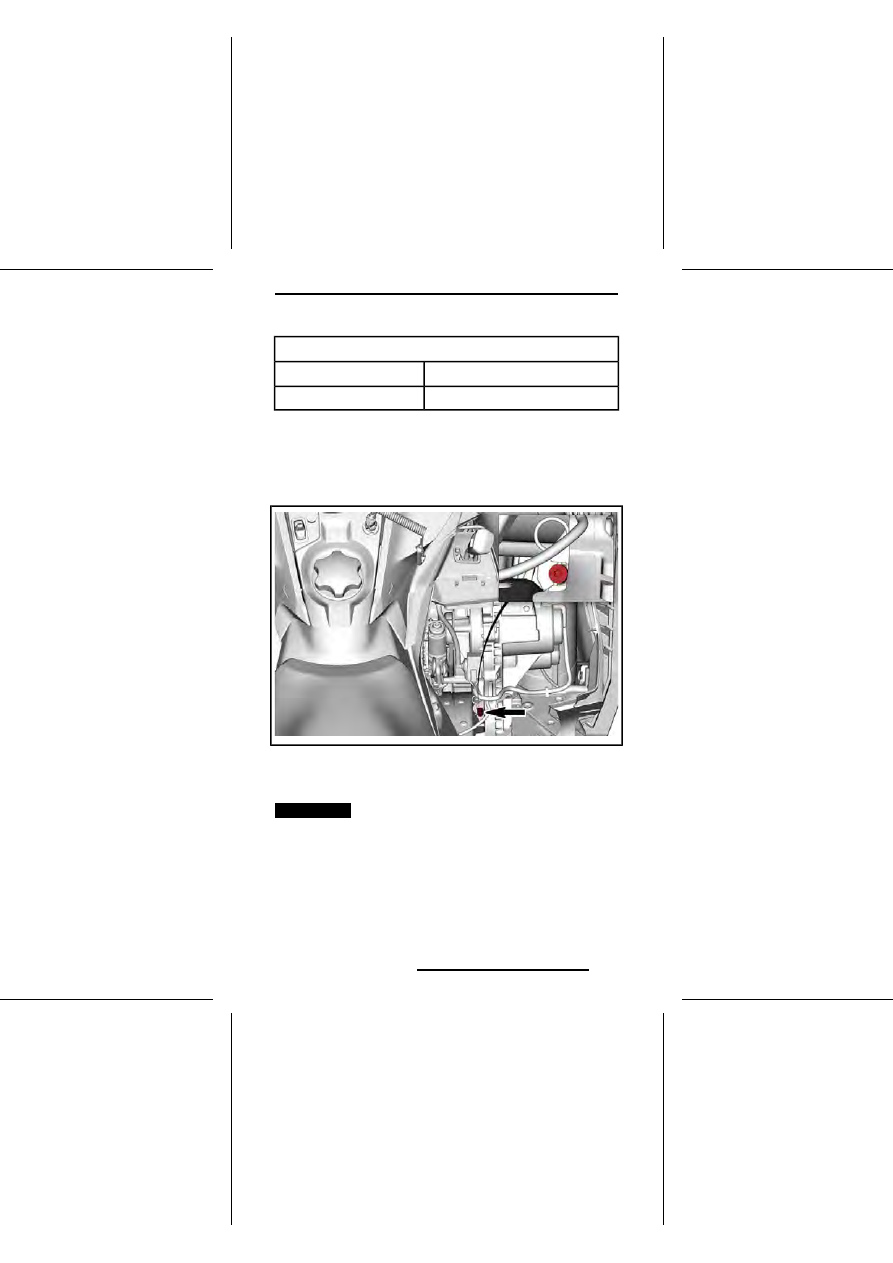

МОМЕНТ ЗАТЯЖКИ

6 H•м ± 1 H•м

Пробка контрольного отверстия

8 H•м ± 1 H•м

Пробка заливного отверстия

Регулировка натяжения цепи

Используя ключ Torx, расположенный на одном из концов приспособления
для разведения шкивов вариатора, ОСТОРОЖНО поверните регулировоч-
ный винт натяжителя по часовой стрелке, чтобы выбрать свободный ход.

РЕГУЛИРОВОЧНЫЙ ВИНТ

Не прикладывайте к натяжителю чрезмерных усилий.
Не извлекайте шпильку.

ВНИМАНИЕ

Чрезмерная натяжка приводной цепи может

привести к серьезным повреждениям компонентов коробки
передач.

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Он не должен иметь трещин, потёртостей,
признаков ненормального износа (неравномерный или односторонний износ,
отсутствие внутренних зубцов, разрывы нитей армирующего корда и т. д.).

209

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ















содержание      ..     12      13      14      15     ..
