Снегоход LYNX RADIEN серия Utility ACE. Руководство пользователя (2021 год) - часть 13





Ниже приведены основные положения по тонкой настройке подвески. Для
выполнения настроек используйте приспособления из комплекта возимого
инструмента.

Настройка задней подвески

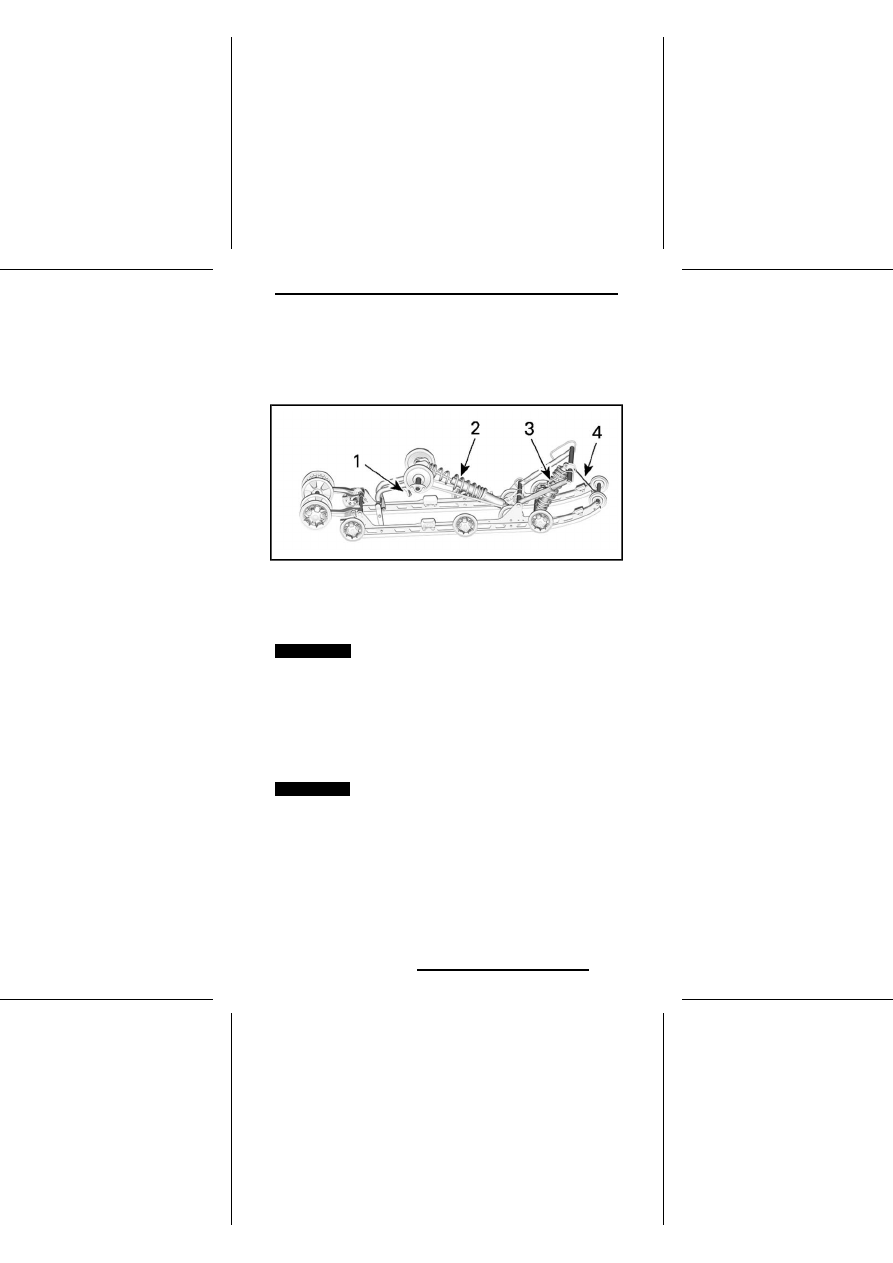

ЗАДНЯЯ ПОДВЕСКА Easyride

1.

Регулировочная рукоятка Easy Adjust (при наличии)

2.

Задняя пружина

3.

Центральная пружина

4.

Ленточный ограничитель

ВНИМАНИЕ

Каждый раз после регулировки задней подвески

проверяйте и, при необходимости, регулируйте натяжение гу-
сеницы.

Ленточный ограничитель

Изменение длины ленточного ограничителя позволяет изменять вес, прихо-
дящийся на центральную пружину при ускорении снегохода, и ограничивать
подъём передней части снегохода.
Длина ленточного ограничителя также оказывает влияние на длину хода
центральной пружины.

ВНИМАНИЕ

После изменения длины ленточного ограничите-

ля необходимо проверить натяжение гусеницы.

ПРИМЕЧАНИЕ:

Ленточный ограничитель можно установить в положение

1, 2 или 3. Меньшее значение соответствует более длинной настройке

ленточного ограничителя.

169

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

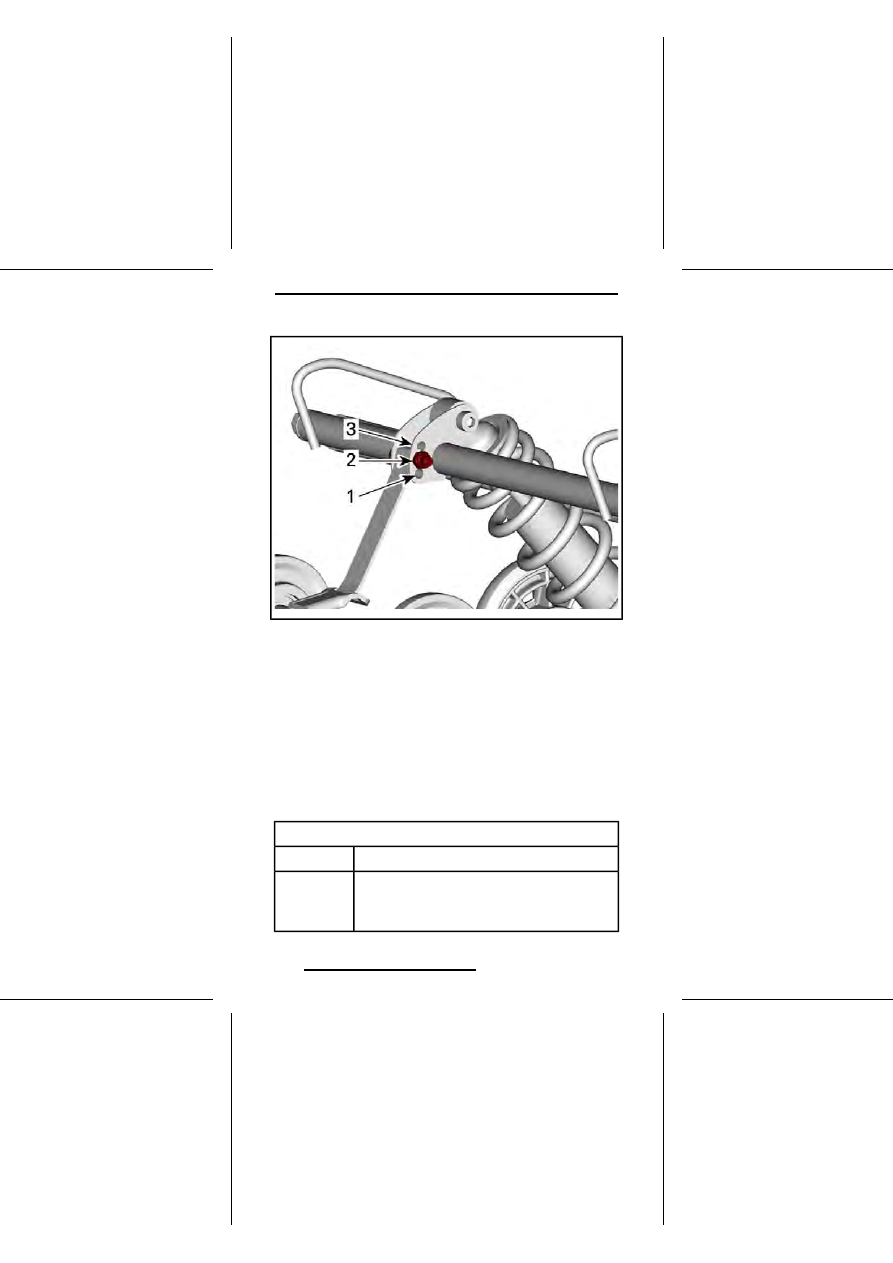

ПОЛОЖЕНИЯ ЛЕНТОЧНОГО ОГРАНИЧИТЕЛЯ

1.

Положение 1 (наибольшая длина)

2.

Положение 2

3.

Положение 3 (наименьшая длина)

При движении по глубокому снегу или при преодолении подъема может
возникнуть необходимость в регулировке ленточного ограничителя, а также
в изменении положения водителя с целью корректировки угла касания гусе-
ницы с опорной поверхностью. Водитель, имеющий достаточные знания и
опыт, всегда сможет подобрать самый оптимальный вариант регулировки
с учётом состояния снежного покрова.
В общем случае, более длинный ленточный ограничитель обеспечивает
лучшие эксплуатационные характеристики в глубоком снегу на горизонталь-
ной поверхности, в то время как более короткий ленточный ограничитель
способствует улучшению управляемости при движении по склону.

НАСТРОЙКА ЛЕНТОЧНОГО ОГРАНИЧИТЕЛЯ

РЕЗУЛЬТАТ

ПОЛОЖЕНИЕ

Выполнение маневров в глубоком снегу:

-

Улучшенное демпфирование неровностей

-

Более легкое управление на ровной поверхности.

1

170

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

НАСТРОЙКА ЛЕНТОЧНОГО ОГРАНИЧИТЕЛЯ

РЕЗУЛЬТАТ

ПОЛОЖЕНИЕ

Оптимальные настройки для различных условий
эксплуатации

2

Движение вдоль склона:

-

Улучшение угла касания гусеницы при движении
вдоль склона холма

-

Снижение перераспределения веса

-

Уменьшение высоты посадки

3

Центральная пружина

Регулировка предварительного натяжения центральной пружины оказывает
влияние на усилия на руле, управляемость и эффективность демпфирования
неровностей.
Кроме этого, изменяя предварительное натяжение пружины, можно изменять
давление передней части гусеницы на снежный покров, что, в свою очередь,
оказывает заметное влияние на эксплуатационные характеристики снегохода
при движении в глубоком снегу.

ДЕЙСТВИЕ СИСТЕМЫ

ВАШИ ДЕЙСТВИЯ

Усилия на руле уменьшаются

Увеличение
предварительного
натяжения

Улучшение демпфирования неровностей

Усилия на руле увеличиваются

Уменьшение
предварительного
натяжения

Ухудшение демпфирования неровностей

Чтобы выполнить регулировку, отпустите стопорную гайку, а затем повора-
чивайте регулировочное кольцо, чтобы установить необходимое предвари-
тельное натяжение.
Когда необходимое предварительное натяжение будет установлено, затя-
ните стопорную гайку, чтобы зафиксировать регулировочную гайку.

171

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

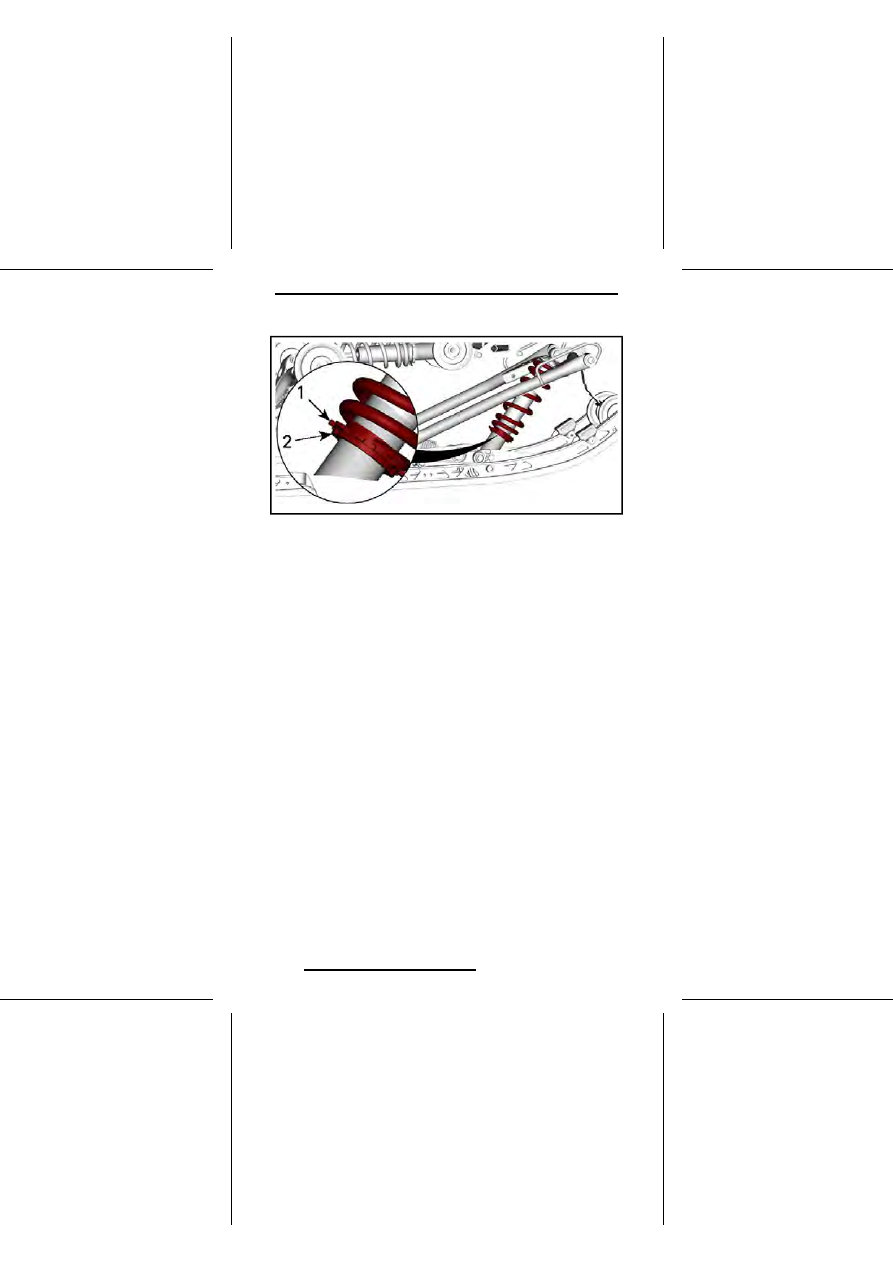

1.

Регулировочное кольцо

2.

Стопорное кольцо

Задняя пружина

Величина предварительного натяжения задней пружины оказывает влияние
на комфорт движения на снегоходе, высоту посадки водителя, а также
позволяет компенсировать нагрузки, возникающие при перевозке грузов.
Кроме этого, различные регулировки предварительного натяжения задней
пружины позволяют увеличить или уменьшить вес, приходящийся на перед-
нюю подвеску снегохода. В результате, давление лыж на опорную поверх-
ность также увеличивается или уменьшается. Это позволяет улучшить
эксплуатационные качества при движении в глубоком снегу, а также
уменьшить или увеличить усилие на руле и тем самым улучшить управляе-
мость снегохода.
Если при движении на снегоходе по самым неровным участкам трассы на-
блюдаются лишь лёгкие пробои подвески, значит, регулировка узлов под-
вески выполнена правильно.

172

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ СИСТЕМЫ

ВАШИ ДЕЙСТВИЯ

Задняя подвеска становится более жёсткой

Увеличение
предварительного
натяжения

Задняя часть снегохода поднимается

Улучшение демпфирования неровностей

Усилия на руле увеличиваются

Задняя подвеска становиться более мягкой

Уменьшение
предварительного
натяжения

Задняя часть снегохода опускается

Ухудшение демпфирования неровностей

Усилия на руле уменьшаются

Улучшаются эксплуатационные характеристики и
управляемость снегохода в глубоком снегу

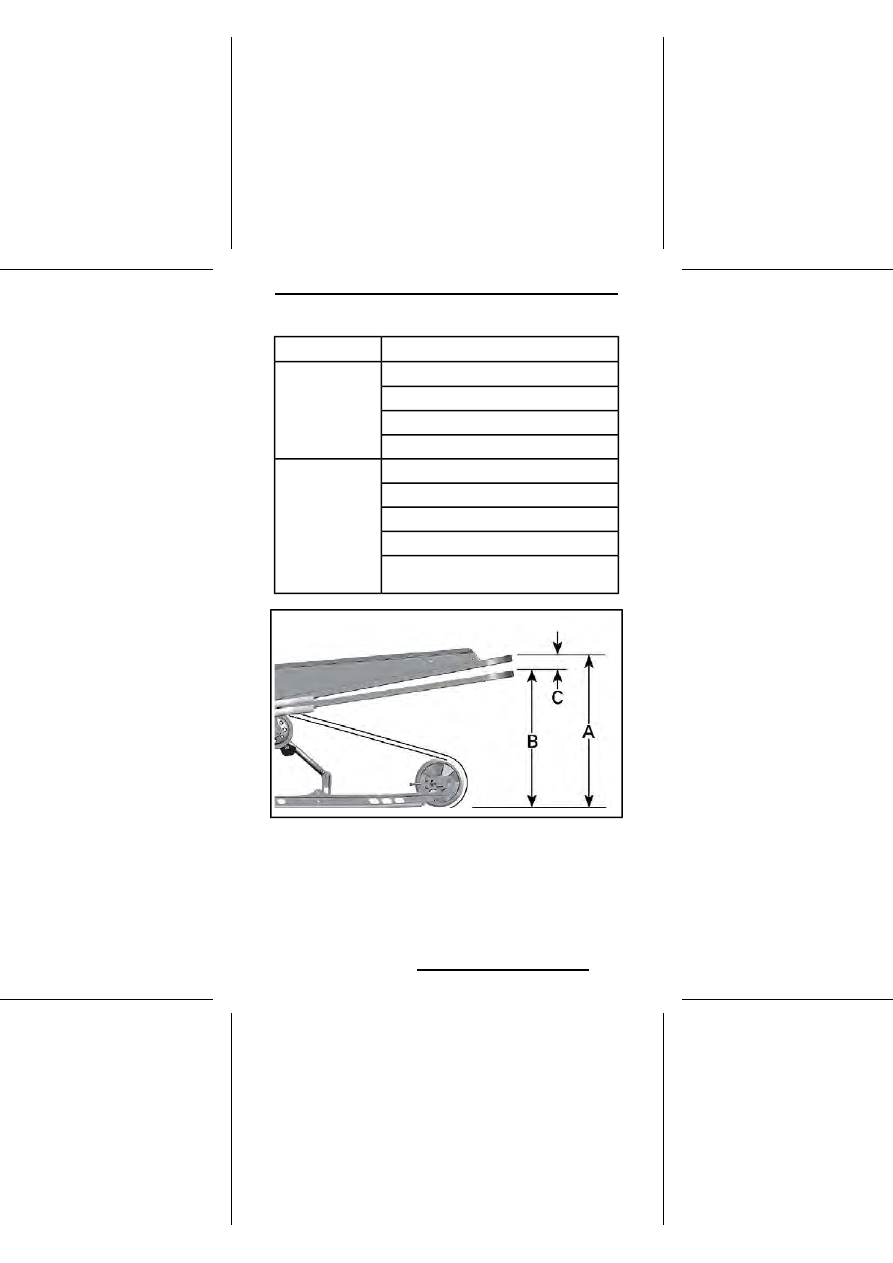

A.

Подвеска растянута на полный ход

B.

Подвеска сжата под тяжестью водителя, пассажира (-ов) и груза

C. Разница между замерами «A» и «B», не должна превышать 50–75 мм,

см. таблицу

173

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

СПРАВОЧНАЯ ТАБЛИЦА

ПРИЧИНА, РЕШЕНИЕ

«C»

Регулировка не требуется

50 – 75 мм

Слишком мягкая регулировка, увеличить

предварительный натяг

(см. регулировку предварительного натяжения)

Более

75 мм

Слишком жёсткая регулировка, уменьшить

предварительный натяг

(см. регулировку предварительного натяжения)

Менее

50 мм

ПРИМЕЧАНИЕ:

Если указанные значения недостижимы с оригинальными

пружинами, обращайтесь к авторизованному дилеру Lynx для установки

других пружин.

ВНИМАНИЕ

Для увеличения натяжения пружины левый ре-

гулировочный кулачок всегда поворачивайте по часовой
стрелке, а правый — против часовой стрелки.

Регулировка грузоподъемности (если
предусмотрена)

Для некоторых вариантов задней подвески EasyRide предусмотрена допол-
нительная регулировка грузоподъемности.

ВНИМАНИЕ

При регулировке затяжка всегда должна осуще-

ствляться в одном из конечных положений Не оставляйте ре-
гулировку между этими положениями, в противном случае
возможно повреждение.

Регулировка выполняется в следующей последовательности:

174

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

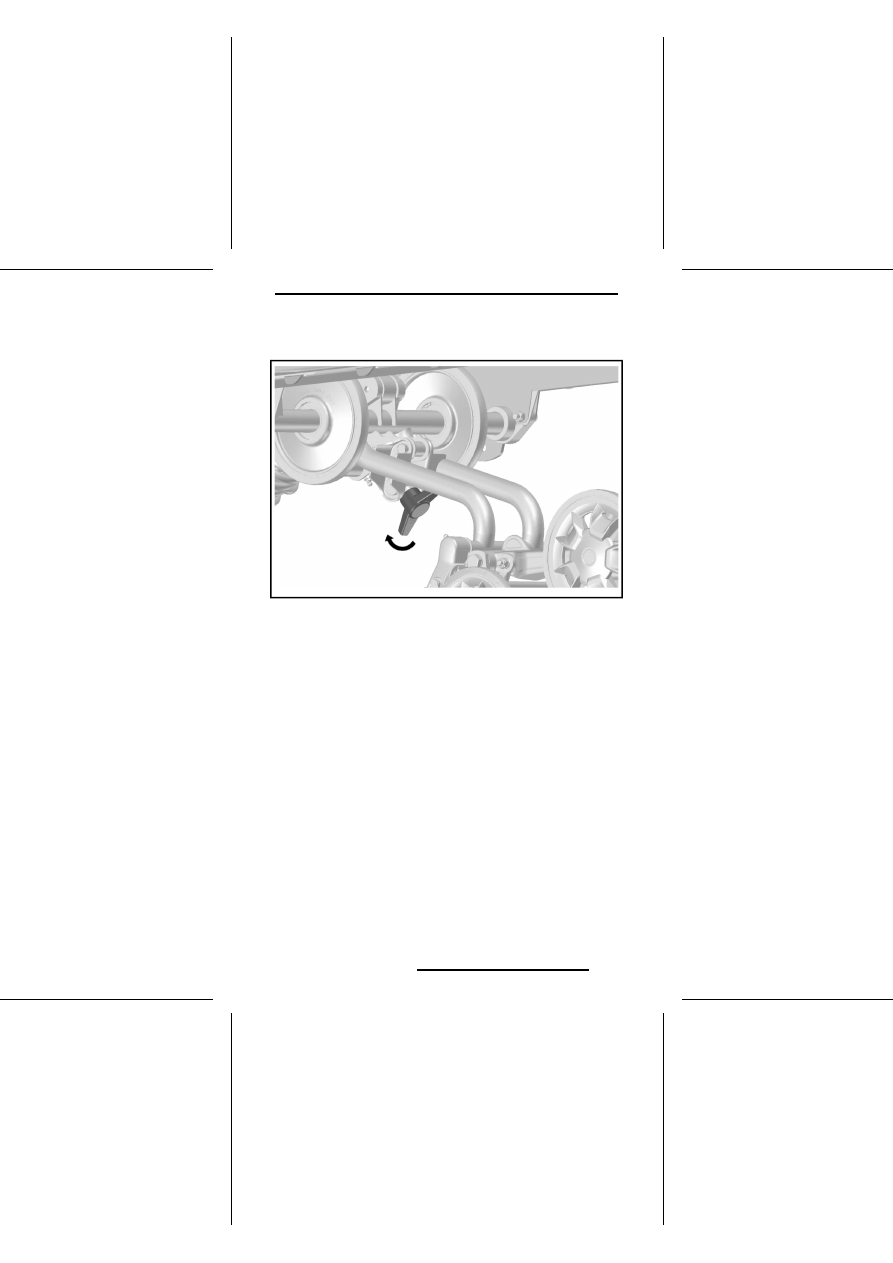

Жесткая настройка

ПОВЕРНИТЕ РУКОЯТКУ ДО УПОРА ПО ЧАСОВОЙ СТРЕЛКЕ
— ПОВЫШЕННАЯ ЖЕСТКОСТЬ ПОДВЕСКИ

Для увеличения жесткости подвески полностью поверните рукоятку по ча-
совой стрелке.

ПРИМЕЧАНИЕ:

Убедитесь, что ограничитель касается кронштейна

заднего рычага.

175

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

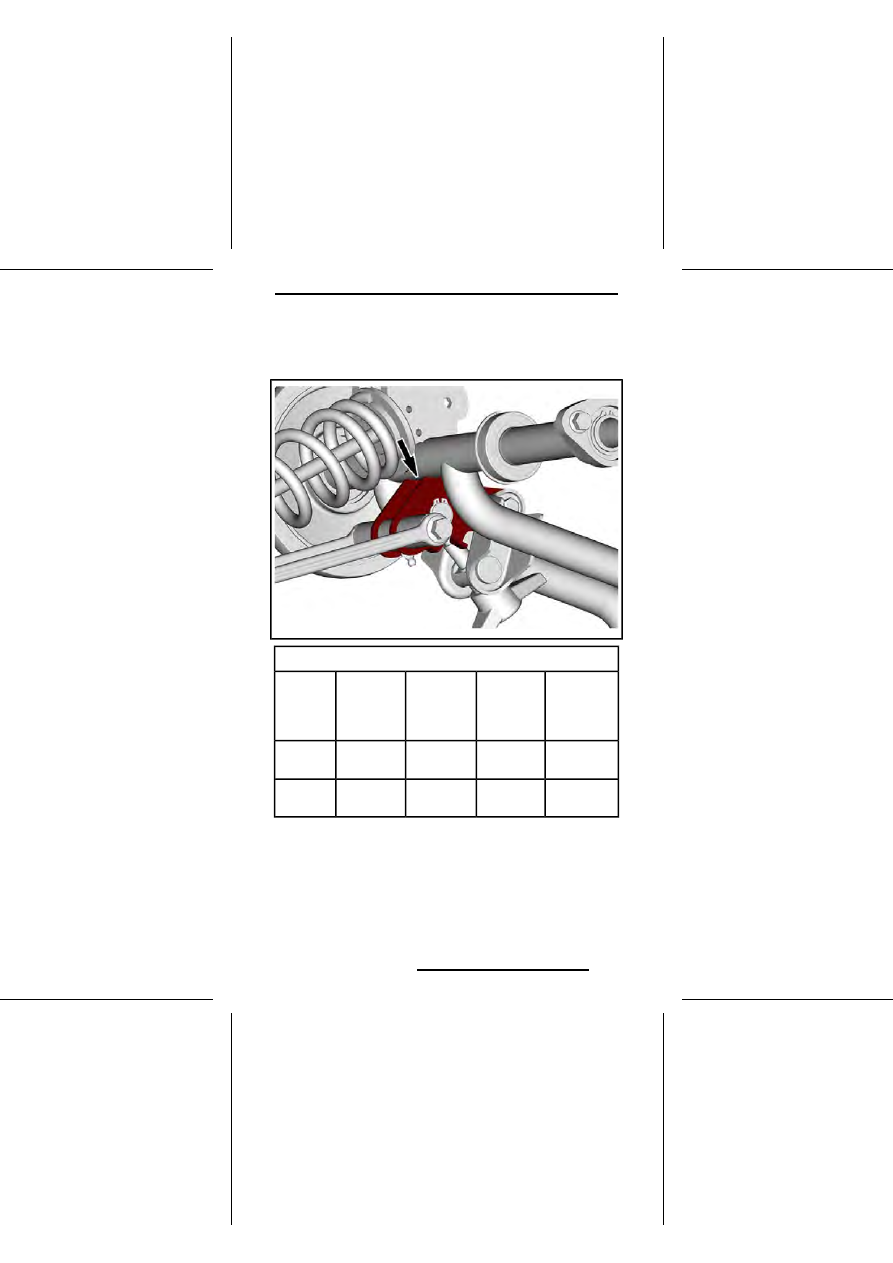

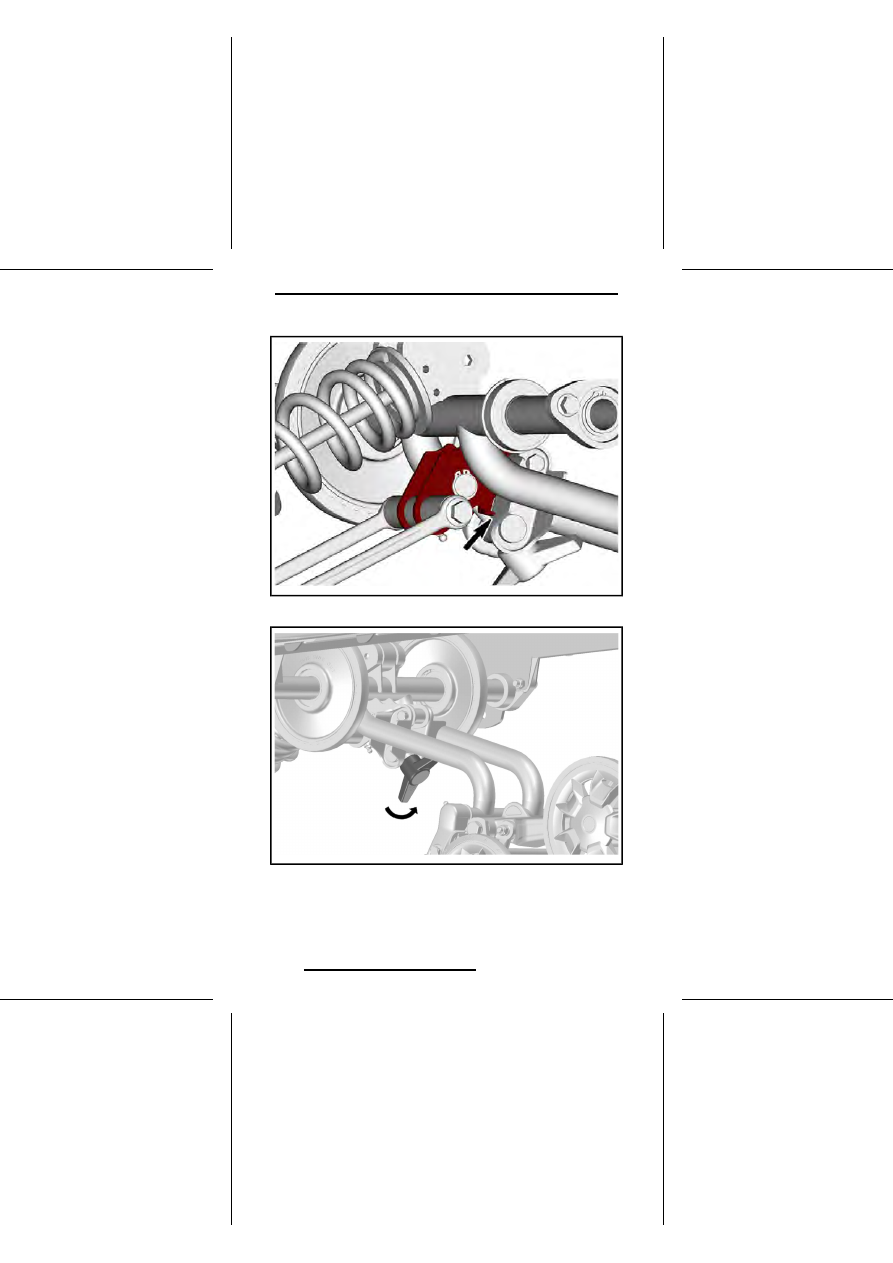

Мягкая настройка

ПОВЕРНИТЕ РУКОЯТКУ ДО УПОРА ПРОТИВ ЧАСОВОЙ
СТРЕЛКИ — БОЛЕЕ МЯГКАЯ ПОДВЕСКА

Для уменьшения жесткости подвески полностью поверните рукоятку против
часовой стрелки. (Заводская настройка)

176

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ПРИМЕЧАНИЕ:

Убедитесь, что ограничитель касается трубы заднего

рычага.

РЕГУЛИРОВОЧНАЯ ТАБЛИЦА

Перевозка

тяжелых

грузов

Перевозка

грузов

Комфортная

настройка

(2-местный

вариант)

Комфортная

настройка

(1-местный

вариант)

X

X

Мягкая

настройка

X

X

Жесткая

настройка

Регулировки передней подвески

Лыжная колея

Возможна регулировка колеи лыж. Предусмотрено три возможных положе-
ния.

177

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

Для выполнения регулировки выполняется установка втулок в различные
положения:
-

Внутри опоры лыжи (самая узкая настройка лыжной колеи: проще
всего поворачивать на склонах), или

-

Снаружи опоры лыжи (самая широкая настройка лыжной колеи: макси-
мальная устойчивость в поворотах), или

-

На каждой стороне (центральная настройка: максимальная точность
управления на глубоком снегу).

ПРИМЕЧАНИЕ:

Рекомендуется использовать только среднее положение.

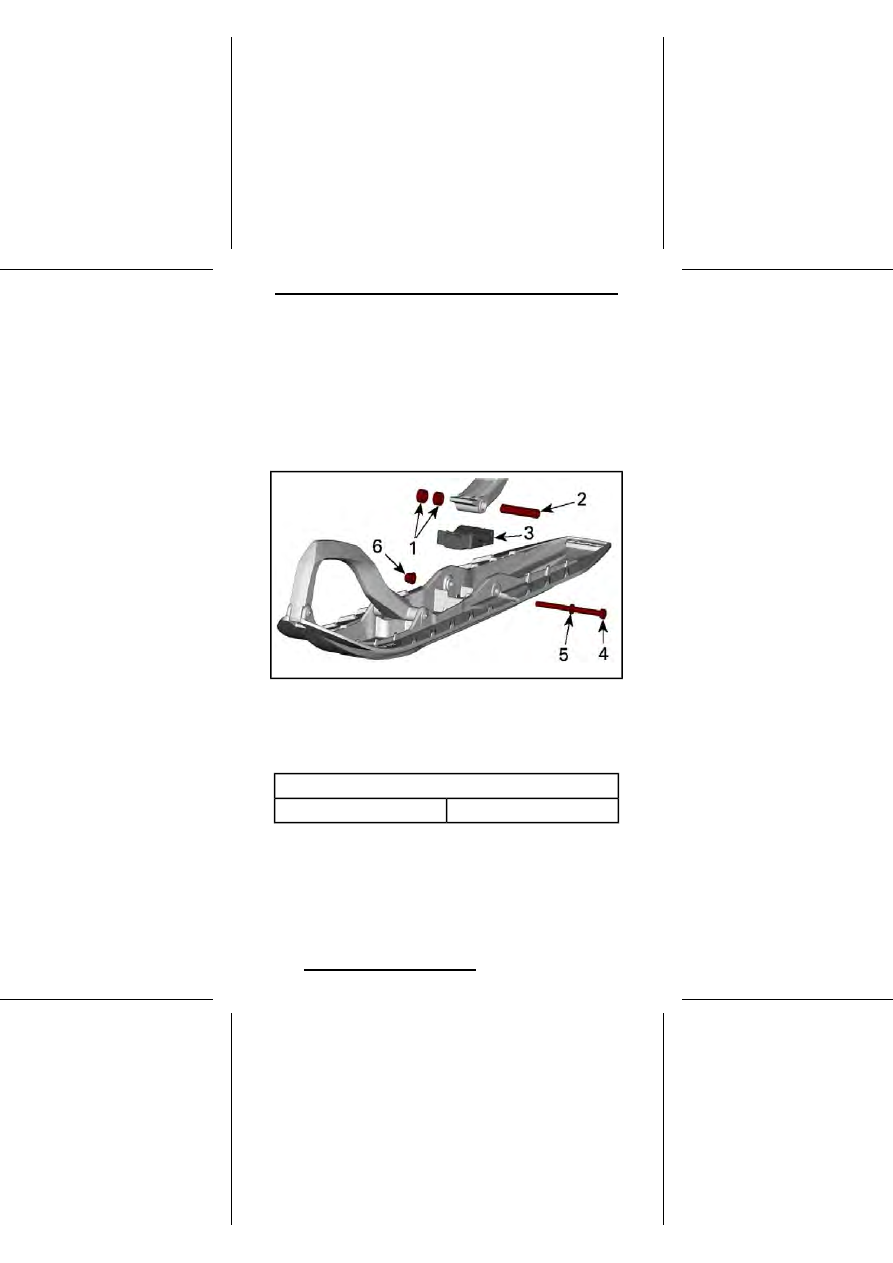

1.

Проставки

2.

Ось

3.

Упор

4.

Винт

5.

Шайба

6.

Гайка

МОМЕНТ ЗАТЯЖКИ

48 H•м ± 6 H•м

Болт крепления лыжи

Передние пружины

Преднатяг передних пружин оказывает влияние на жёсткость передней
подвески.
Преднатяг передних пружин также оказывает влияние на управляемость.

178

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ СИСТЕМЫ

ВАШИ ДЕЙСТВИЯ

Более жёсткая передняя подвеска

Увеличение предварительного
натяжения

Выше передняя часть снегохода

Более точное управление

Улучшение демпфирования
неровностей

Более мягкая передняя подвеска

Уменьшение предварительного
натяжения

Ниже передняя часть снегохода

Усилия на руле уменьшаются

Ухудшение демпфирования
неровностей

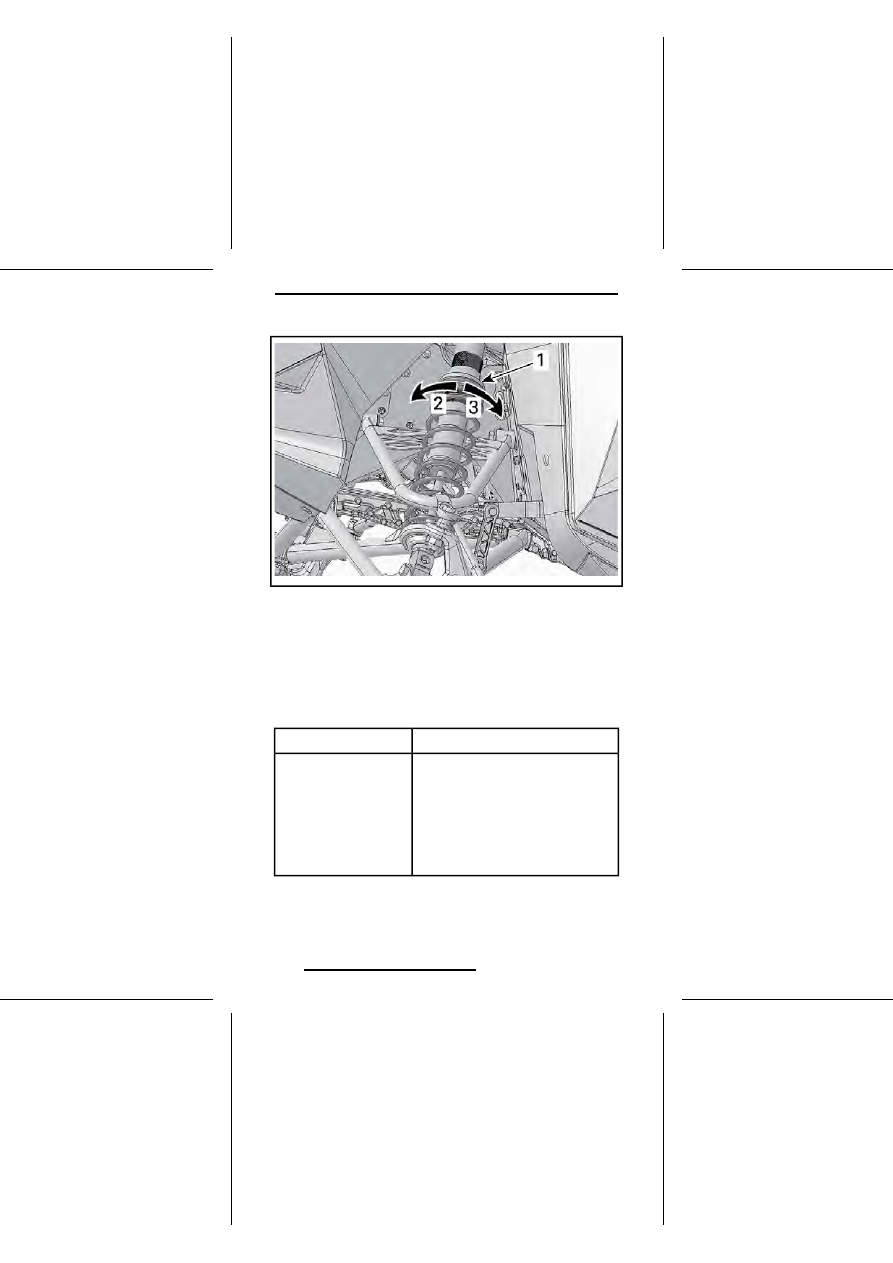

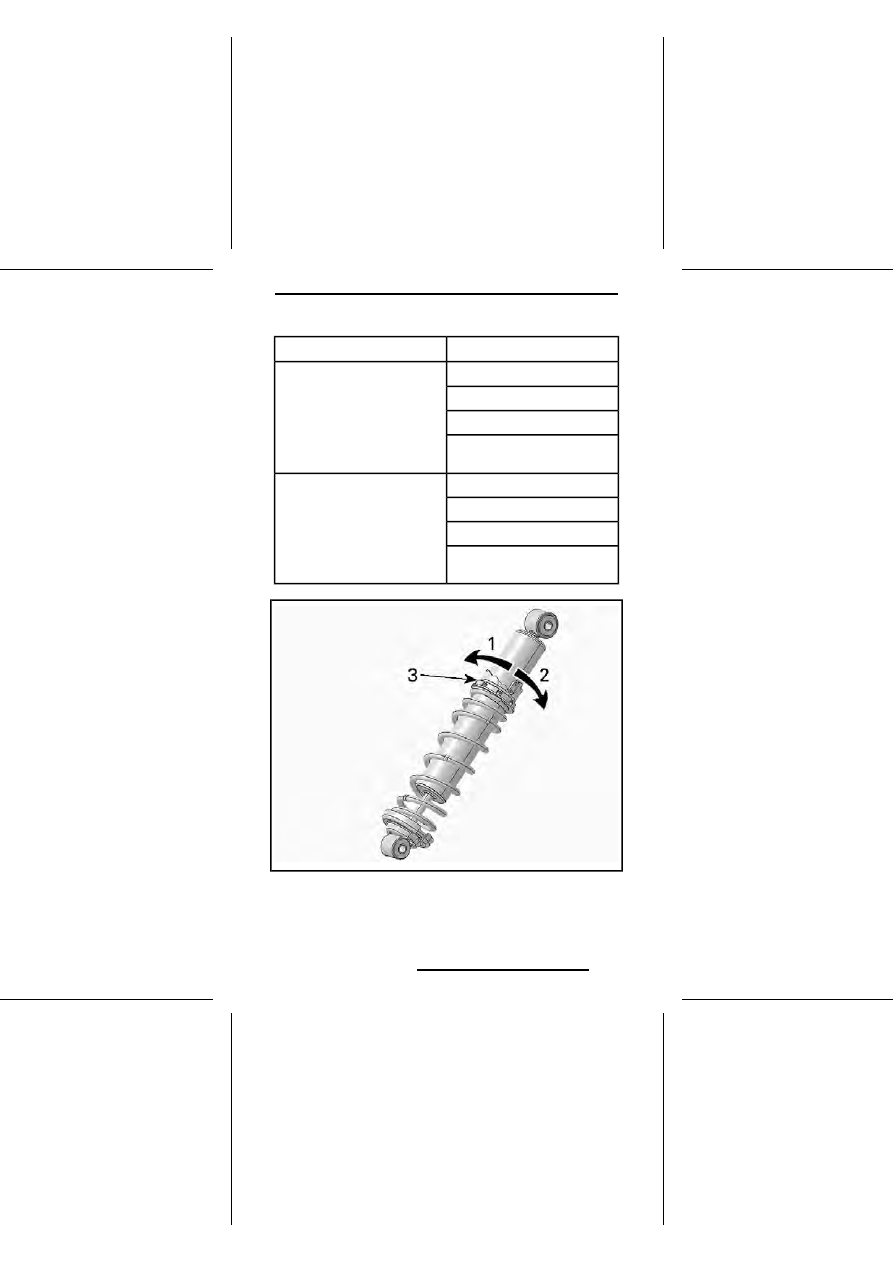

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИЗАТОР HPG

1.

Уменьшить предварительный натяг

2.

Увеличить предварительный натяг

3.

Кулачок регулировки предварительного натяжения пружины

179

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ТИПОВОЙ ВАРИАНТ

1.

Регулировочное кольцо предварительного натяжения пружины

2.

Увеличить предварительный натяг

3.

Уменьшить предварительный натяг

Советы по настройке подвески снего-
хода в зависимости от условий эксплу-
атации

МЕТОДЫ УСТРАНЕНИЯ

ПРОБЛЕМА

Проверить регулировку лыж.

-

Уменьшите предварительное
натяжение пружины передней
подвески.

-

Увеличьте предварительное натяжение
центральной пружины.

-

Уменьшите предварительное
натяжение задней пружины.

«Рысканье» передней

подвески

180

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

МЕТОДЫ УСТРАНЕНИЯ

ПРОБЛЕМА

-

Уменьшите предварительное
натяжение пружины передней
подвески.

-

Увеличьте предварительное натяжение
центральной пружины.

При движении с постоянной

скоростью рулевое

управление затруднено

-

Уменьшите предварительное
натяжение задней пружины.

-

Увеличьте длину ленточного
ограничителя.

Рулевое управление

затруднено при ускорении

-

Уменьшить длину ленточного
ограничителя.

-

Увеличьте предварительное натяжение
задней пружины.

При ускорении или

прохождении поворота лыжи

снегохода поднимаются

слишком высоко

-

Уменьшите предварительное
натяжение задней пружины.

-

Уменьшите демпфирование сжатия
(если предусмотрена такая
возможность).

Задняя подвеска кажется

слишком жёсткой

-

Увеличьте предварительное натяжение
задней пружины.

Задняя часть снегохода

кажется слишком мягкой

-

Увеличить демпфирование сжатия
(если предусмотрена такая
возможность).

-

Увеличьте предварительное натяжение
задней пружины.

-

Увеличьте предварительное натяжение
центральной пружины.

-

Увеличьте длину ленточного
ограничителя.

-

Увеличить демпфирование сжатия
(если предусмотрена такая
возможность).

Частые «пробои» задней

подвески

181

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

МЕТОДЫ УСТРАНЕНИЯ

ПРОБЛЕМА

-

Уменьшите предварительное
натяжение центральной пружины.

-

Увеличьте предварительное натяжение
задней пружины.

-

Увеличьте предварительное натяжение
пружины передней подвески.

-

Уменьшить длину ленточного
ограничителя.

Создается впечатление, что

снегоход поворачивается

вокруг своего центра

-

Увеличьте длину ленточного
ограничителя.

Сильная пробуксовка

гусеницы в начале

движения.

-

Установите расширители лыж.

Лыжи проваливаются в

глубоком снегу

182

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ТРАНСПОРТИРОВКА СНЕГОХОДА

Проверьте плотность затяжки крышек масляного резервуара и топливного
бака.
Для обеспечения максимальной безопасности прицеп с наклоняемой
платформой, на котором вы собираетесь перевозить свою машину, необхо-
димо оборудовать подъёмным механизмом. Как бы просто это не казалось,
не загоняйте снегоход на платформу своим ходом. Это часто заканчивается
авариями и несчастными случаями. С помощью строп надёжно закрепите
снегоход (спереди и сзади) на платформе транспортного средства. Не
пренебрегайте креплением даже при перевозке на близкое расстояние.
Проверьте надёжность крепления всех приборов и оборудования. Накройте
снегоход чехлом, чтобы дорожная грязь не повредила его механизмы.
Оборудование прицепа должно отвечать требованиям, предъявляемым к
перевозочным средствам в вашем регионе. Убедитесь в надёжности буксир-
ной сцепки и цепей, проверьте функционирование тормозов, сигналов по-
ворота и габаритных огней.

ПРЕДУПРЕЖДЕНИЕ

Не буксируйте снегоход, направленный в обратном направ-
лении. При буксировке снегохода, направленного в обратном
направлении, возможно повреждение и даже отрыв ветрового
стекла набегающими потоками воздуха.

183

184

Эта страница специально

оставлена пустой















содержание      ..     11      12      13      14     ..
